摘要： 在大型数据中心（IDC）的动环巡检项目中，轮式机器人因其续航长、承载力大而被广泛应用。然而，将高动态的机器人调度系统与传统的机房电梯控制环境相融合，是一项复杂的架构难题。特别是轮式底盘对平层精度的苛刻要求，让跨层调度充满了挑战。本文从软件架构师视角，深度剖析高可用机器人梯控 系统的设计逻辑。探讨边缘计算设备如何实现非侵入式物理采集、克服强电磁干扰与 IT/OT 协议解耦，并分享一段用于处理轮式机器人进出电梯的防卡滞 Python 状态机长代码。
导语： 机房巡检容不得半点差池，轮式机器人的跨层调度需要极高的确定性。一套优秀的机器人梯控 架构，必须在物理隔离与系统合规之间找到完美平衡，为高动态巡检设备提供坚实的物理与软件双重保障。
破局垂直运维：基于边缘计算的轮式机器人跨层调度架构

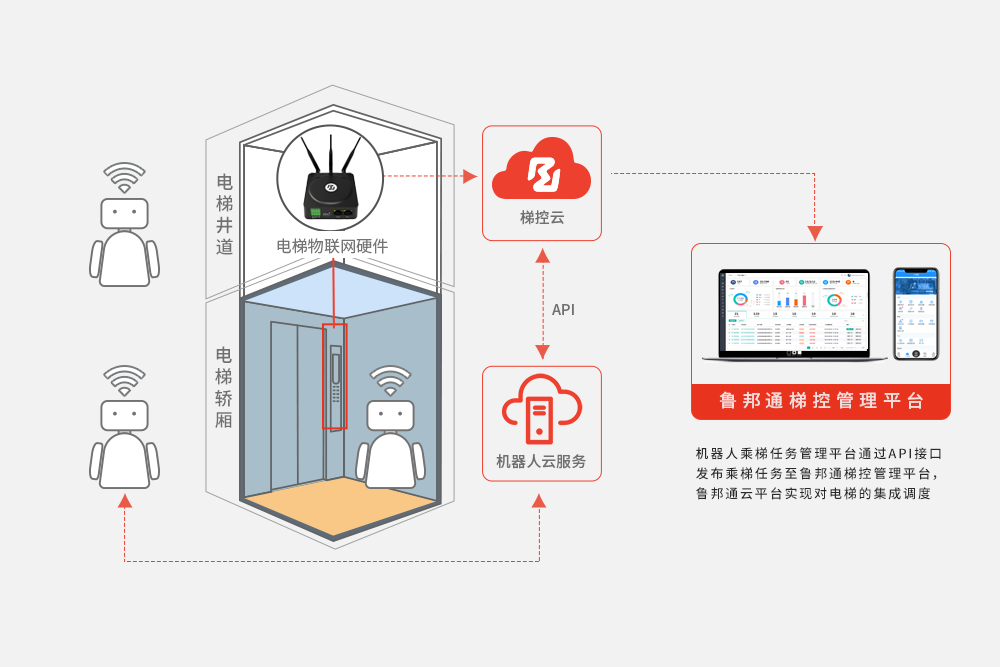

一、 应对高频调度断层与非侵入式采集准则 机房巡检机器人的调度中枢通常通过高频 MQTT 发布路径规划与业务指令，而老旧货梯控制柜仍停留在物理继电器电平逻辑。直接通过云端进行端到端控制会面临机房内不可控的网络延迟。 架构设计引入了工业级边缘梯控设备。该设备在本地将高速的 JSON 报文转化为毫秒级触发的物理动作。更重要的是，在工业安全合规的底线要求下，严禁直接采集或篡改电梯主板数据。边缘设备必须通过外接独立传感器或旁路无源干接点的方式获取楼层状态，实现彻底的非侵入式信息交互。

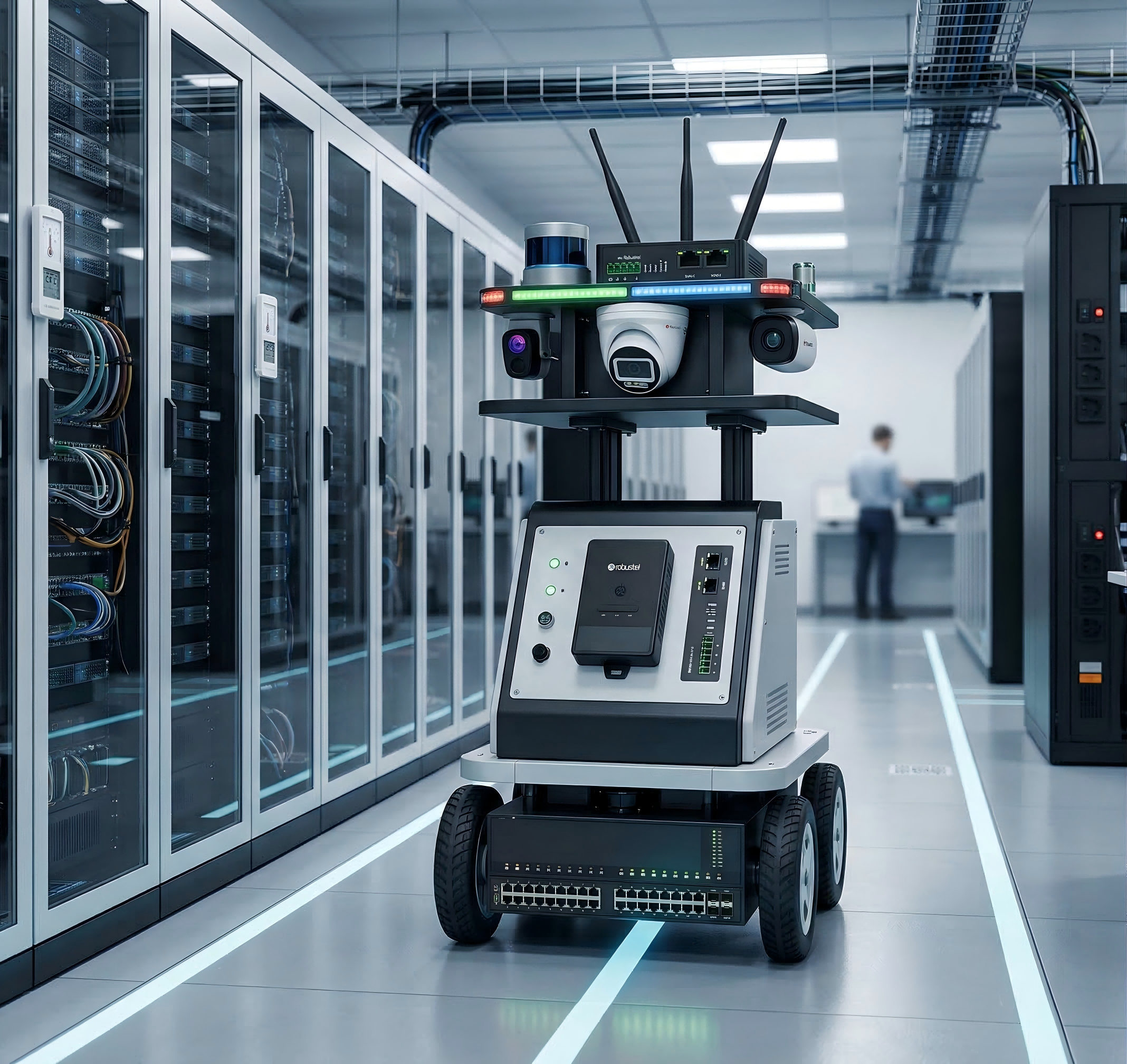

二、 克服轮式底盘局限：精准平层与防卡轮双重硬校验 与四足机器狗不同，轮式巡检机器人通常采用小尺寸的麦克纳姆轮或定向轮。这种底盘对地面的平整度容忍度极低。如果仅依靠上层软件的楼层到达指令，一旦电梯存在几厘米的轻微溜梯或平层误差，机器人的车轮极易卡在电梯门缝中，导致昂贵的设备报废或机房通道堵塞。 在边缘控制逻辑中，必须采用底层的双重物理与（AND）逻辑：
- 采集外加独立传感器传回的物理精准平层到位信号。
- 采集门机系统的旁路门锁彻底断开信号。 只有两者在边缘节点被判定为持续稳定防抖动处理后，才允许向调度系统下发通行 Topic。
三、 机房 UPS 强电磁环境下的软件防抖滤波 IDC 机房内部的 UPS 和大型空调机组在启停时会产生巨大的传导干扰。这会导致边缘设备的数字输入（DI）端口捕获到杂波毛刺。如果不对信号进行软件滤波，状态机会频繁误触发。必须引入时间窗积分算法，确保状态机的高度稳定。
四、 核心架构代码实战：机房防卡轮跨层状态机 以下代码展示了如何在边缘梯控设备上构建高频轮询的防卡滞状态机逻辑，代码篇幅长且逻辑严密：
Python
import time
import json
import logging
from typing import Dict, Any
# 配置机房边缘节点的日志输出格式
logging.basicConfig(level=logging.INFO, format='%(asctime)s - [IDC_EDGE_CONTROLLER] - %(message)s')
class WheeledRobotElevatorFSM:
def __init__(self):
# 初始状态设为机房待命
self.state = "IDC_STANDBY"
# 设定80毫秒的物理信号软件滤波窗口，抵抗机房UPS电磁杂波
self.debounce_window = 0.08
self.signal_start_time = 0
self.emergency_lockdown = False
def fetch_non_invasive_sensors(self) -> Dict[str, int]:
"""
模拟通过外围独立传感器读取的底层物理状态（严禁采集主板）
返回值：
- precise_leveling: 精准平层传感器信号 (1为对齐, 0为存在落差)
- door_open: 旁路监听的物理门锁全开信号 (1为全开, 0为未开或正在动作)
- ups_interference: 模拟的UPS强干扰告警
"""
return {"precise_leveling": 1, "door_open": 1, "ups_interference": 0}
def trigger_safety_lockdown(self, robot_id: str, reason: str):
"""触发机房安全锁定协议，撤销一切通行权限"""
self.emergency_lockdown = True
self.state = "EMERGENCY_LOCKDOWN"
lockdown_payload = json.dumps({
"event": "SAFETY_LOCKDOWN",
"target_robot": robot_id,
"reason": reason,
"action": "HALT_AND_HOLD_POSITION"
})
logging.critical(f"MQTT BROADCAST: {lockdown_payload}")
def process_wheeled_access(self, robot_id: str, target_floor: int):
"""
处理轮式机器人的跨层调度，执行核心的防卡轮硬校验
"""
if self.emergency_lockdown:
logging.warning(f"System in lockdown. Access denied for {robot_id}.")
return
hardware_signals = self.fetch_non_invasive_sensors()
# 硬件层级异常检测
if hardware_signals["ups_interference"] == 1:
logging.warning("Severe UPS EMI detected! Pausing state machine evaluation.")
self.signal_start_time = 0
return
# 核心逻辑：精准平层双重硬校验，保障小轮径底盘不卡滞
if hardware_signals["precise_leveling"] == 1 and hardware_signals["door_open"] == 1:
if self.signal_start_time == 0:
self.signal_start_time = time.time()
elif (time.time() - self.signal_start_time) > self.debounce_window:
if self.state != "SAFE_FOR_WHEELED_ROBOT":
logging.info(f"Non-invasive hardware verified. Gap eliminated. Robot {robot_id} can safely enter floor {target_floor}.")
self.state = "SAFE_FOR_WHEELED_ROBOT"
# 此处触发常规 MQTT 通行指令
else:
self.signal_start_time = 0
if self.state == "SAFE_FOR_WHEELED_ROBOT":
logging.warning("Physical misalignment detected! Potential gap hazard. Revoking access.")
self.state = "IDC_STANDBY"
# 模拟机房轮式机器人进梯全流程轮询
if __name__ == "__main__":
fsm = WheeledRobotElevatorFSM()
logging.info("Initializing Wheeled Robot FSM polling mechanism...")
for _ in range(5):
fsm.process_wheeled_access(robot_id="IDC_ROVER_01", target_floor=3)
time.sleep(0.04) # 匹配机房高频调度周期
常见问题解答 (FAQ)
问题 1、多台轮式机器人在同一机房执行巡检时如何防死锁？
回答 1、边缘设备需引入基于时间戳的互斥锁与优先级队列。在电梯被一台机器人独占的周期内，其他呼梯请求将被挂起并向调度平台反馈等待状态。
问题 2、为何不直接从主板读取数据而是加装独立传感器？
回答 2、机房环境对特种设备合规要求极高。直接读取主板存在违规风险且易受原厂协议限制。加装独立传感器或旁路监听不仅合法合规，且在主板发生故障时依然能提供独立的参考数据。
问题 3、高频调度会导致边缘设备死机吗？
回答 3、工业级边缘梯控设备内部搭载了独立硬件看门狗，且协议栈经过深度调优，内存回收机制完善，足以应对每秒数百次的高并发请求而不发生内存溢出。
总结： 应对高维度的机房自动化设备，需要极其严谨的底层逻辑支撑。通过非侵入式的物理校验与边缘防抖算法，机器人梯控 架构完美补齐了轮式巡检机器人跨层防卡轮的安全短板，为现代数据中心构筑起高可用的数字通道。
