LabVIEW金属板热传导仿真

LabVIEW 基于有限差分法开发的金属板热传导仿真系统，通过简化 dx=dy=dt=1 的计算模型，实现二维稳态热传导的可视化仿真。系统以图形化编程实现边界温度设置、网格迭代计算与温度场实时渲染，可直观展示不同边界条件下的热扩散过程，无需复杂数值计算工具，快速验证热传导规律，适用于教学演示、工程仿真与方案验证场景。

各 VI / 功能模块说明

1. 初始化与边界条件模块

核心功能：完成仿真网格初始化与边界温度赋值，构建初始温度场矩阵。
实现逻辑 ：通过width x/width y输入控件定义仿真网格尺寸，starting temperature设置内部节点初始温度；利用数组初始化函数生成二维温度矩阵，再通过数组索引与替换函数，将left temp/right temp/top temp/bottom temp四个边界温度赋值到矩阵对应行列，完成初始场构建。
关键细节：程序中通过数组移位操作（注释标注 "solution was shifted one row and column"），优化边界赋值逻辑，避免迭代计算时的数组越界问题，提升计算稳定性。

2. 有限差分迭代计算模块

核心功能：基于热传导有限差分公式，完成温度场的迭代更新，是仿真的核心计算单元。
实现逻辑 ：遵循公式U[i,j] = 0.25*(U[i+1,j]+U[i-1,j]+U[i,j+1]+U[i,j-1])，通过两个嵌套 For 循环实现网格遍历：
1. 第一个循环计算上下邻域温度和：U[i,j] = U[i,j-1] + U[i,j+1]
2. 第二个循环计算左右邻域温度和：U[i,j] = U[i-1,j] + U[i+1,j]
3. 最终乘以 0.25 完成平均，得到当前节点的更新温度
关键细节：通过数组移位（-2、1 索引操作）实现邻域节点的快速索引，无需复杂指针操作，契合 LabVIEW 图形化编程优势，迭代逻辑直观易调试。

3. 数据显示与交互模块

核心功能：实现仿真结果的可视化渲染与用户交互控制。

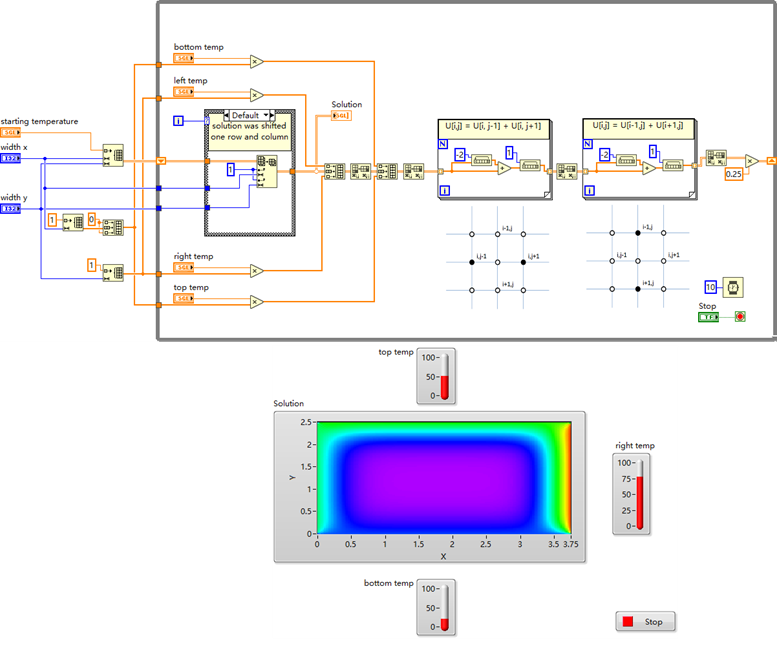

实现逻辑 ：将迭代计算后的温度矩阵输入Solution波形图控件，通过色标映射（蓝→紫→绿→黄→红）实现温度场的热力图渲染；搭配滑动条控件实现边界温度的实时调节，Stop按钮控制程序启停，10ms 定时结构保障仿真的实时性。
关键细节：控件布局遵循工程操作习惯，参数输入与结果展示分区明确，支持仿真过程中动态调整边界条件，实时观察热场变化。

系统特点与使用注意事项

核心特点

算法直观易维护：基于有限差分法简化模型，迭代逻辑完全可视化，工程师可直接通过程序框图理解计算原理，便于二次开发与参数修改。
交互性强：支持边界温度、网格尺寸、初始温度的实时调整，热场渲染延迟低，可直观展示热传导的动态过程。
硬件无依赖：纯软件仿真，无需额外硬件设备，仅需 LabVIEW 开发环境即可运行，适配教学、研发等多场景。
扩展性优异：模块化架构支持快速扩展，可添加对流换热、内热源、非均匀网格等复杂工况，适配不同工程需求。

使用注意事项

模型简化限制 ：系统基于dx=dy=dt=1的简化假设，仅适用于二维稳态 / 准稳态热传导仿真，不适用于瞬态强非线性、三维复杂结构的热分析。
网格尺寸控制 ：width x/width y过大时会增加迭代计算量，导致仿真卡顿，建议根据精度需求合理设置网格（通常≤200×200）。
边界条件逻辑：迭代过程中边界温度保持恒定，修改边界条件后需等待迭代收敛（通常 100~500 次迭代），方可观察稳定热场。
数据精度说明：采用单精度浮点计算，满足工程仿真需求，若需高精度学术计算，需修改数据类型为双精度。

对比维度	LabVIEW 热传导仿真系统	传统数值仿真工具（ ANSYS/ABAQUS ）	MATLAB 脚本仿真
上手难度	极低，图形化编程，无需代码基础	高，需掌握建模、网格划分、求解器设置	中，需掌握 MATLAB 语法与数值算法
实时交互性	极强，支持动态调整参数、实时渲染	弱，需重新建模求解，无法实时交互	中，需修改脚本重新运行
开发效率	极高，模块化设计，1~2 天可完成定制	低，建模周期长，复杂工况需数周	中，脚本开发需 3~5 天
适用场景	教学演示、快速方案验证、小型工程仿真	复杂工业结构、高精度学术研究	算法验证、批量数据处理
可视化效果	直观，可定制 UI 界面，适配工程展示	专业，后处理功能强大	一般，需手动配置绘图参数

实际应用案例

案例 1 ：电子设备散热方案快速验证

某消费电子研发团队需验证主板散热片的布局合理性，通过本系统快速搭建二维热传导模型：

以主板尺寸设置width x=150、width y=100，芯片区域设置为高温边界（80℃），外壳边界设置为环境温度（25℃）；
仿真不同散热片位置、尺寸下的温度场分布，快速筛选最优布局，替代传统 ANSYS 建模，将方案验证周期从 3 天缩短至 4 小时；
利用 LabVIEW 的 UI 定制功能，生成直观的热力图报告，直接用于项目评审与客户展示。

案例 2 ：高校热工学教学演示

某高校机械工程学院将本系统用于《传热学》课程教学：

通过动态调整左右边界温度（左 0℃、右 100℃），直观展示热传导的稳态过程，帮助学生理解有限差分法的物理意义；
学生可自主修改网格尺寸、初始温度，观察不同参数对热场的影响，替代传统理论推导，提升教学互动性；
系统无需复杂安装，仅需 LabVIEW 运行引擎即可在课堂演示，适配多媒体教学场景。

案例 3 ：工业炉温度场预研

某热处理设备厂商需优化工业炉的加热区布局，通过本系统进行预研：

以炉腔尺寸设置仿真网格，将加热管位置设置为高温边界，炉壁设置为保温边界；
仿真不同加热管间距、功率下的炉内温度均匀性，快速优化布局方案，减少物理样机的试制成本；
基于仿真结果指导 ANSYS 精细化建模，提升后续高精度仿真的效率。

补充背景知识

热传导是热量传递的三种基本方式之一，其核心控制方程为傅里叶定律：q = -λ``∇``T，二维稳态无内热源热传导的控制方程为∂²T/∂x² + ∂²T/∂y² = 0。有限差分法是求解该方程的经典数值方法，通过将连续区域离散为网格节点，用差分近似微分，将偏微分方程转化为线性方程组求解。

本系统采用的dx=dy=dt=1简化模型，是有限差分法的经典简化形式，将节点温度更新简化为邻域节点的平均值，大幅降低计算复杂度，同时保留热传导的核心物理规律，是工程中快速验证热传导规律的常用方法。LabVIEW 的图形化编程特性，完美适配有限差分法的网格迭代逻辑，让数值计算过程完全可视化，降低了热仿真的技术门槛。
