ARM 体系架构基础学习笔记

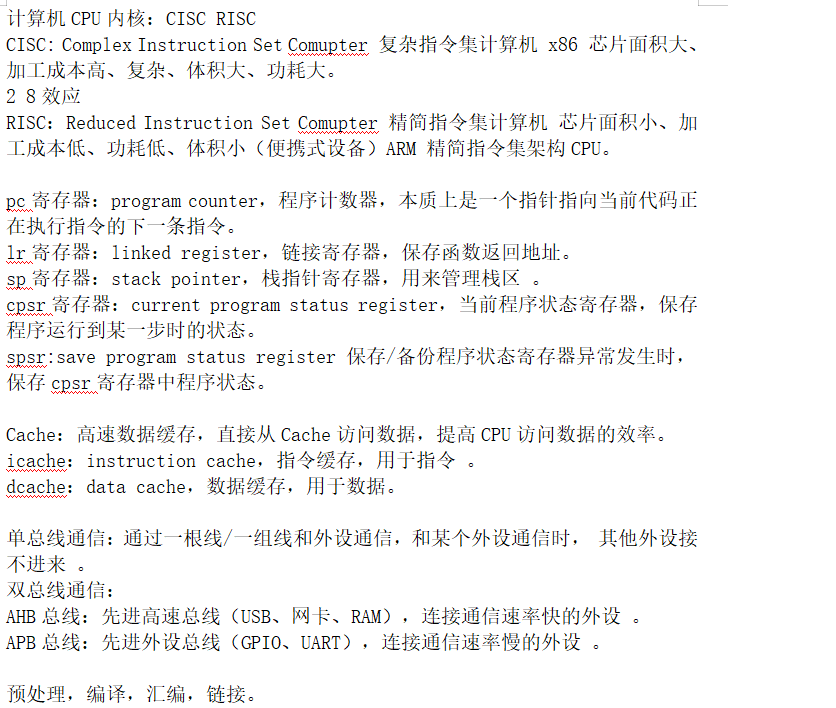

一、指令集架构：CISC 与 RISC

计算机中央处理单元（CPU）内核依据指令集设计理念，主要分为复杂指令集计算机（CISC）与精简指令集计算机（RISC）两大类。

CISC（Complex Instruction Set Computer）以 x86 架构为代表，其指令集丰富，一条指令可完成较为复杂的操作。这种设计带来的直接代价是芯片面积大、制造成本高、逻辑结构复杂、功耗较高，因而在便携式设备中的应用受到限制。

RISC（Reduced Instruction Set Computer）则以 ARM 架构为典型代表。该架构精简了指令集，每条指令仅执行一个基本操作，从而实现了芯片面积小、制造成本低、功耗低、体积小的优势，特别适合于便携式嵌入式设备。当前主流的移动终端、物联网设备普遍采用基于 RISC 理念的 ARM 架构处理器。

二、ARM 处理器核心寄存器

ARM 架构提供了一组核心寄存器，用于支持程序执行和状态管理。以 Cortex-A7 架构（如 i.MX6ULL 处理器）为例，其寄存器体系包括：

• R0 - R12：通用寄存器，用于存放操作数与中间计算结果。其中 R0 至 R3 通常用于函数参数传递，R0 同时用于返回值的传递。

• PC 寄存器（R15）：程序计数器（Program Counter），本质是一个指针，始终指向当前正在执行指令的下一条指令地址。在 ARM 的三级流水线结构中，PC 的取值与执行阶段存在固定的偏移量。

• LR 寄存器（R14） ：链接寄存器（Link Register），用于保存子程序调用时的返回地址。当执行函数调用时，硬件自动将返回地址存入 LR，函数返回时通过 mov pc, lr 或 bx lr 指令恢复执行流。

• SP 寄存器（R13）：栈指针寄存器（Stack Pointer），用于管理栈区内存。在函数调用过程中，栈用于保存局部变量、函数参数以及返回地址等上下文信息。

• CPSR 寄存器：当前程序状态寄存器（Current Program Status Register），保存当前处理器运行状态，包括条件标志位（N、Z、C、V）、中断禁止位、当前处理器模式位等。

• SPSR 寄存器：保存的程序状态寄存器（Saved Program Status Register），当异常发生时，用于备份 CPSR 的值，以便异常返回时恢复处理器状态。

三、三级流水线结构与执行效率

ARM 处理器采用三级流水线结构：取指、译码、执行三个阶段并行进行。PC 指针始终指向取指地址，而执行单元正在处理此前已译码的指令。这一设计有效提高了指令吞吐率，但也要求开发人员在涉及 PC 相对寻址或指令自修改时，需特别注意流水线引入的偏移量问题。

四、Cache 架构与内存管理

为提高 CPU 访问数据的效率，ARM 处理器集成了高速缓存（Cache）：

• icache（指令缓存）：用于缓存指令，减少指令取指对主存的访问频率。

• dcache（数据缓存）：用于缓存数据，提高数据读写速度。

在系统启动早期（如 Bootloader 阶段），通常需要关闭 MMU（内存管理单元）和 dcache，以避免地址映射和数据一致性问题，但可以开启 icache 以加快指令取指速度。

MMU（Memory Management Unit）负责虚拟地址到物理地址的映射，使操作系统能够为多个进程提供独立的地址空间，从而提高内存利用率与安全性。在开启 MMU 后，CPU 访问的地址均为虚拟地址，由 MMU 转换为物理地址后访问实际存储器。

五、总线架构与通信方式

ARM 处理器与外设的通信基于总线体系结构，常见总线包括：

• AHB（Advanced High-performance Bus）：先进高速总线，用于连接通信速率要求较高的外设，如 USB 控制器、网卡、RAM 控制器等。

• APB（Advanced Peripheral Bus）：先进外设总线，用于连接通信速率较低的外设，如 GPIO、UART、I2C 控制器等。

这种双总线设计实现了高速设备与低速设备的分离，优化了系统带宽利用率。相比于单总线结构，双总线允许多个外设并行访问，提升了整体系统性能。

六、ARM 处理器工作模式与异常处理

ARMv7 架构（如 Cortex-A7）定义了七种处理器工作模式：

1. User 模式：非特权模式，应用程序运行于此模式，对系统资源访问受限。

2. FIQ 模式：快速中断模式，用于处理高优先级中断。

3. IRQ 模式：普通中断模式，用于处理常规中断。

4. Supervisor 模式：管理模式，系统复位或执行软中断指令（SVC）时进入，操作系统内核通常运行在此模式。

5. Abort 模式：中止模式，当发生数据或指令访问异常时进入。

6. Undef 模式：未定义模式，当执行未定义指令时进入。

7. System 模式：系统模式，与 User 模式共享寄存器集，但拥有特权级别，常用于操作系统任务切换。

当异常发生时，ARM 处理器执行以下硬件操作：

• 将 CPSR 复制到相应异常模式的 SPSR 中；

• 设置 CPSR 的相关位：切换处理器状态、进入 ARM 态、切换到相应的异常模式；

• 根据需要设置中断禁止位；

• 将返回地址保存到该异常模式的 LR 寄存器；

• 将 PC 设置为异常向量表中对应的向量地址。

异常返回时，异常处理程序需执行：

• 从 SPSR_<mode> 恢复 CPSR；

• 从 LR_<mode> 恢复 PC。

这些操作必须在 ARM 态下完成。

七、异常向量表与程序执行

异常向量表是一段固定地址的存储区域，其中存放跳转到各异常服务程序的指令。当异常发生时，处理器强制 PC 指向向量表中对应的入口地址，从而转入相应服务程序。

在程序执行过程中，函数的调用与返回依赖于 PC、LR 和栈机制。函数调用时，当前 PC 值（实际为返回地址）存入 LR，子程序执行完毕后通过 LR 返回；若发生嵌套调用，则需将 LR 压栈保存，防止被内层调用覆盖。

八、存储层次与地址空间

嵌入式系统中常见多种存储器类型：

• ROM / Flash：非易失性存储器，掉电数据不丢失，用于存储启动代码和固件。

• RAM：易失性存储器，用于运行时数据和栈空间。

• Nor Flash：可字节寻址，支持 XIP（就地执行），地址总线和数据总线分离。

• NAND Flash：以块为单位读写，无法按字节寻址，适合大容量数据存储。

不同处理器在启动阶段会映射不同的存储器地址空间，如 S3C2440 内部 4KB SRAM 用于从 NAND Flash 启动时的初始代码搬运。现代处理器（如 i.MX6ULL）通过 Boot ROM 完成早期初始化，并将 DDR 初始化为主内存。

九、移位操作类型

ARM 指令集中涉及多种移位操作，其行为与数据类型相关：

• 算术右移（ASR）：针对有符号数，右移时最高位补符号位，保持数值的符号不变。

• 逻辑右移（LSR）：针对无符号数，右移时最高位补 0。

• 循环右移（ROR）：移出的最低位循环补到最高位，形成循环移位。

正确选择移位类型对于保持数值精度与符号正确性至关重要。
