基于 YOLOv8 的交通违规检测系统

本系统以 YOLOv8 为核心检测引擎，面向城市道路监控场景，实现对行人、非机动车、摩托车等目标的交通违规行为自动检测与分类 。系统支持图片、视频、实时摄像头三种输入模式，并配有完整的 PyQt6 图形化操作界面，涵盖检测、统计、历史管理、指标可视化等功能，完整还原了深度学习项目从数据到系统的落地全链路。

可检测的违规类型：

类别	中文含义
Crossing_Violation	路口闯红灯
Crosswalk_Violation	斑马线违规
Helmet_Violation	骑行未戴头盔
Normal	正常合规行为
Passenger_Violation	非机动车违规载人
Pedestrian_Violation	行人综合违规
Trafficlight_Violation	不遵守交通灯信号

2. 深度学习开发流程

复制代码

原始数据采集
    │
    ▼
数据标注（Roboflow）
    │
    ▼
数据增强与集成（翻转 / 旋转 / 亮度 / 裁剪 / 色调抖动）
    │
    ▼
数据集划分（训练集 4,666 张 / 验证集 390 张）
    │
    ▼
模型选型（YOLOv8s 预训练权重迁移学习）
    │
    ▼
超参数配置（优化器 AdamW / 学习率 / 批大小 / 数据增强策略）
    │
    ▼
模型训练（100 Epochs，GPU 加速）
    │
    ▼
训练过程监控（Loss 曲线 / mAP 曲线 / 学习率衰减）
    │
    ▼
模型评估（精确率 / 召回率 / mAP@50 / mAP@50-95 / F1）
    │
    ▼
最优权重保存（best.pt）
    │
    ▼
系统集成（PyQt6 UI + 多模态检测 + 历史管理 + 指标展示）

3. 数据集详情

3.1 基本信息

项目	内容
数据集来源	城市道路交通监控视频帧 + 静态场景图片
标注工具	Roboflow（在线标注与增强平台）
标注格式	YOLO 格式（`.txt`，归一化中心坐标）
检测类别数	7
训练集样本数	4,666 张
验证集样本数	390 张
总样本数	5,056 张
数据增强倍率	约 3 倍（每张原图生成 3 个增强版本）

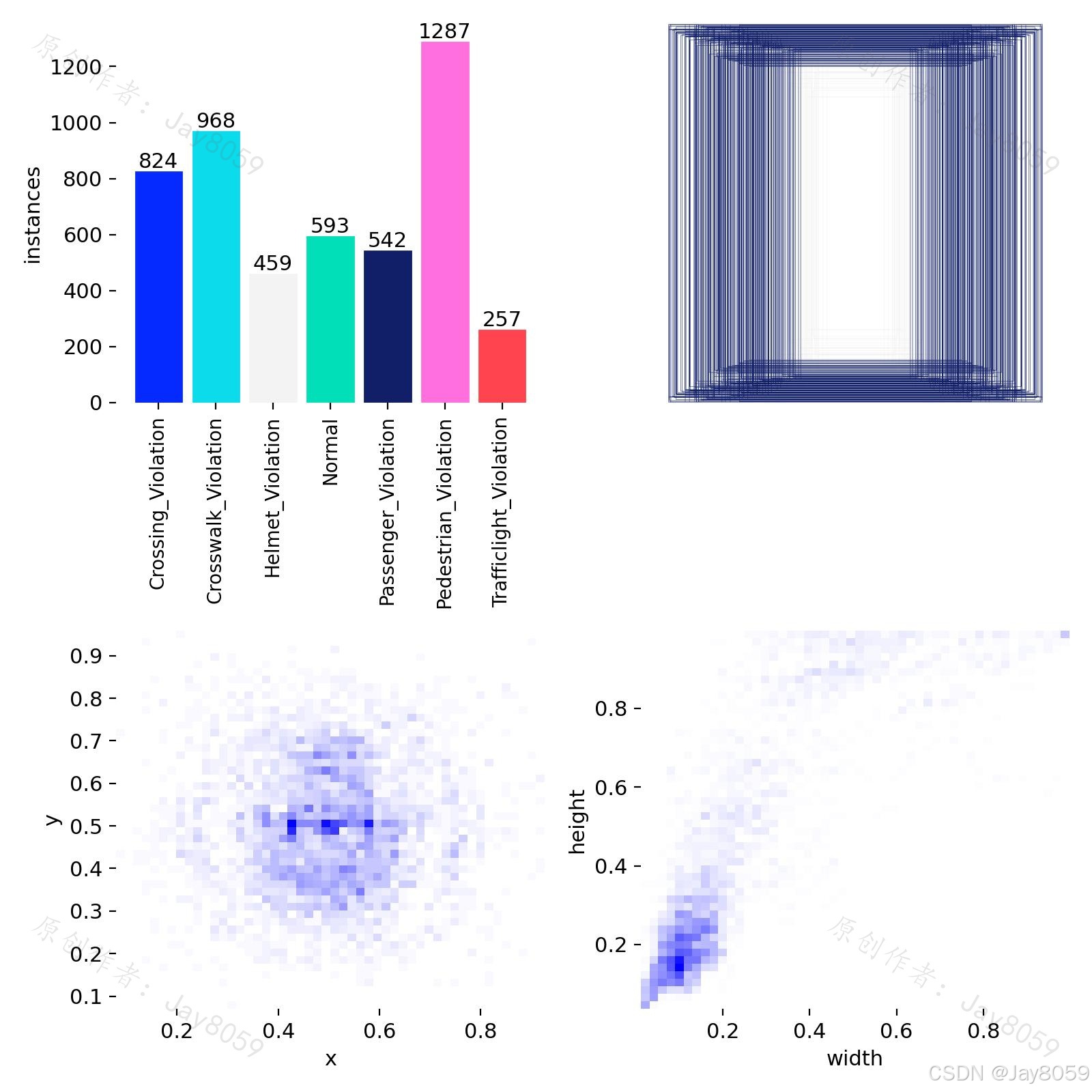

3.2 类别定义

ID	英文类名	中文含义	场景说明
0	Crossing_Violation	路口闯红灯	非机动车 / 行人在路口闯红灯
1	Crosswalk_Violation	斑马线违规	不走斑马线或在斑马线处违规
2	Helmet_Violation	未戴头盔	骑摩托车 / 电动车时未佩戴头盔
3	Normal	正常合规	合规骑行或正常通行
4	Passenger_Violation	违规载人	非机动车超载乘客
5	Pedestrian_Violation	行人综合违规	行人闯红灯等综合性违规
6	Trafficlight_Violation	交通灯违规	不遵守红绿灯信号通行

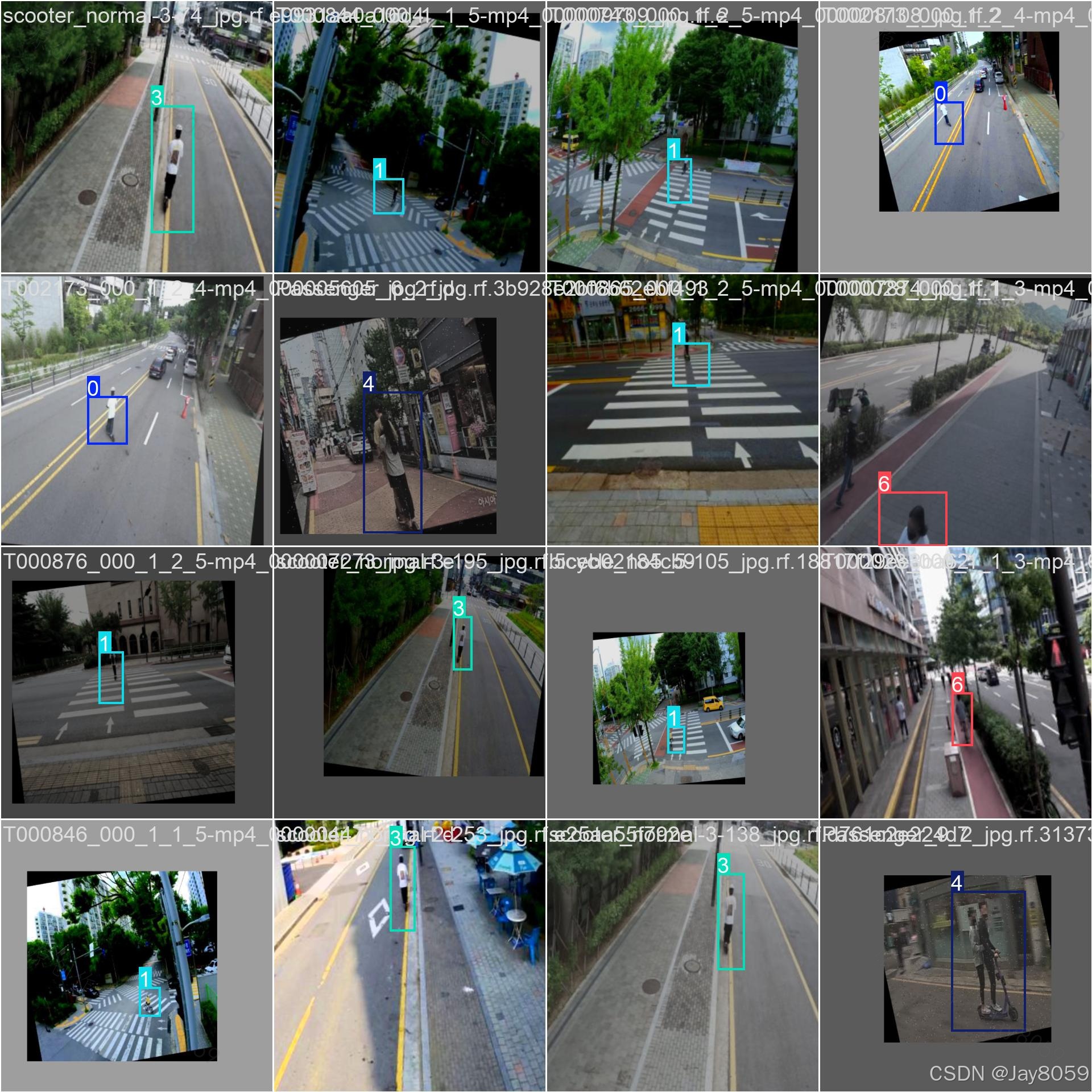

3.3 数据来源构成

文件名前缀	内容说明
`bicycle_N_jpg`	自行车 / 电动车场景（正常）
`bicycle_anormal-K-N_jpg`	自行车违规场景（K=1~6 代表 6 种违规子类型）
`bicycle_normal-K-N_jpg`	自行车正常场景（多角度 / 多光照）
`bicycle_no5_N_jpg`	不戴头盔的骑行场景
`motorcycle_N_jpg`	摩托车场景
`motorcycle_no5_N_jpg`	摩托车不戴头盔
`scooter_normal-K-N_jpg`	踏板车多场景正常行驶
`Passenger_N_jpg`	违规载人
`Pedestrian_ES_N_JPG`	行人违规

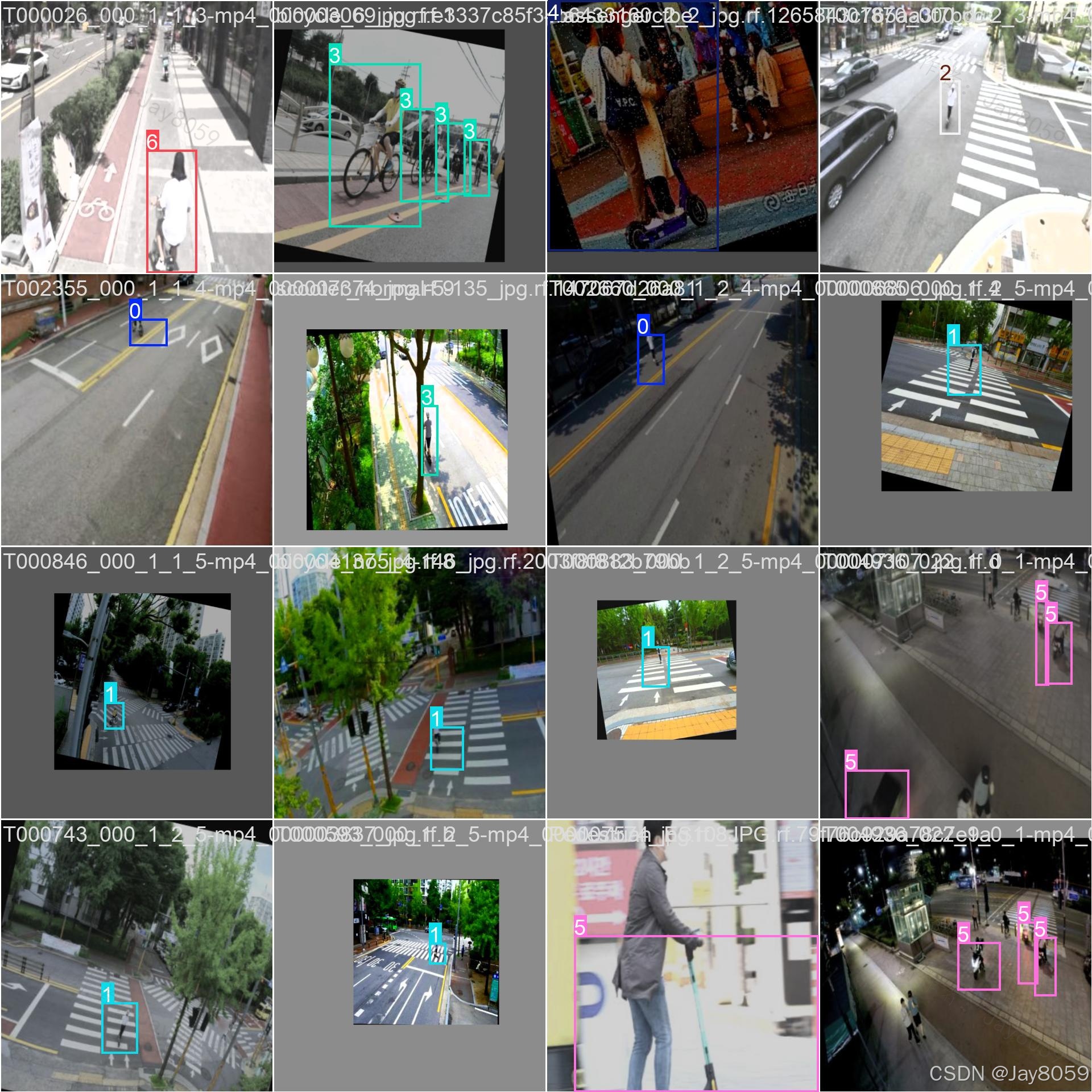

`T000XXX_...-mp4_XXXXXX_jpg`	交通监控视频帧提取（含各类违规时刻）

3.4 标注格式说明

每个 .txt 文件与图片一一对应，每行记录一个目标：

复制代码

<class_id> <cx> <cy> <w> <h>

class_id：类别编号（0~6）
cx, cy：目标中心点（归一化至 0~1）
w, h：目标框宽高（归一化至 0~1）

3.5 数据增强策略

通过 Roboflow 平台对原始图片实施以下增强，提升模型泛化能力：

水平翻转（50% 概率）
亮度与对比度随机扰动
随机旋转与剪切
色调（HSV）抖动
Mosaic 拼接增强（概率 1.0）
随机擦除（概率 0.4）

4. 模型训练与调优

4.1 模型选型

采用 YOLOv8s （Small 规格）作为基础架构，在 COCO 预训练权重基础上进行迁移学习。选用 YOLOv8s 的原因：

参数量适中（约 11M），平衡检测精度与推理速度
支持端对端训练，无需复杂后处理
原生支持 YOLO 格式数据集，接入成本低

4.2 训练参数配置

参数	值	说明
基础模型	yolov8s.pt	COCO 预训练权重
训练轮数 (Epochs)	100	充分收敛
批大小 (Batch)	16	显存与速度平衡
输入尺寸 (imgsz)	640 × 640	标准 YOLO 输入分辨率
优化器	AdamW	自适应学习率，收敛更稳定
初始学习率 (lr0)	0.01	预热阶段起始值
终止学习率 (lrf)	0.01	余弦退火终点倍率
动量 (momentum)	0.937	Adam β1 参数
权重衰减	0.0005	L2 正则化，防止过拟合
预热轮数	3	前 3 轮线性预热学习率
混合精度 (AMP)	开启	加速训练、减少显存占用
数据加载线程	4	并行预处理加速
IoU 阈值	0.7	NMS 时判断重叠框的阈值
早停耐心 (patience)	100	与 Epochs 相同，不触发早停
随机种子	0	保证实验可复现

4.3 训练过程

预热阶段（1~3 轮）：学习率从接近 0 线性增长至 lr0，防止早期训练震荡。
主训练阶段（4~90 轮）：学习率按余弦退火策略逐步下降，Loss 平稳收敛，mAP 持续提升。
精调阶段（91~100 轮）：关闭 Mosaic 增强（最后 10 轮），学习率降至极低，进一步精调边界框回归。
最优权重 ：训练完成后自动保存 best.pt（验证集 mAP50 最高的权重）和 last.pt（最后一轮权重）。

4.4 最终训练指标（第 100 轮）

指标	数值
Precision（精确率）	0.844
Recall（召回率）	0.824
mAP@50	0.865
mAP@50-95	0.483
训练总时长	约 5,735 秒（≈ 95.6 分钟）

5. 训练指标说明

指标	含义
Box Loss	边界框回归损失（DFL Loss），衡量预测框与真实框的位置偏差，越小越好
Cls Loss	分类损失，衡量类别预测误差，越小越好
DFL Loss	分布焦点损失（Distribution Focal Loss），用于更精确地回归边界框坐标
Precision	精确率 = TP / (TP + FP)，预测为正样本中真正正样本的比例，越高越好
Recall	召回率 = TP / (TP + FN)，真实正样本中被正确检测出的比例，越高越好
mAP@50	在 IoU=0.5 阈值下的平均精度均值，通用检测精度指标，越高越好
mAP@50-95	在 IoU=0.5~0.95（步长 0.05）下的平均精度均值，更严格的精度评估，越高越好
F1 Score	Precision 与 Recall 的调和平均，综合评估分类性能，越高越好
Learning Rate	学习率变化曲线，反映优化器调度策略（预热 → 余弦退火）

6. 可视化图表含义

系统内置和独立脚本共生成以下图表，均保存在 train_result/traffic_violation_v1/charts/ 目录：

图表文件	含义说明

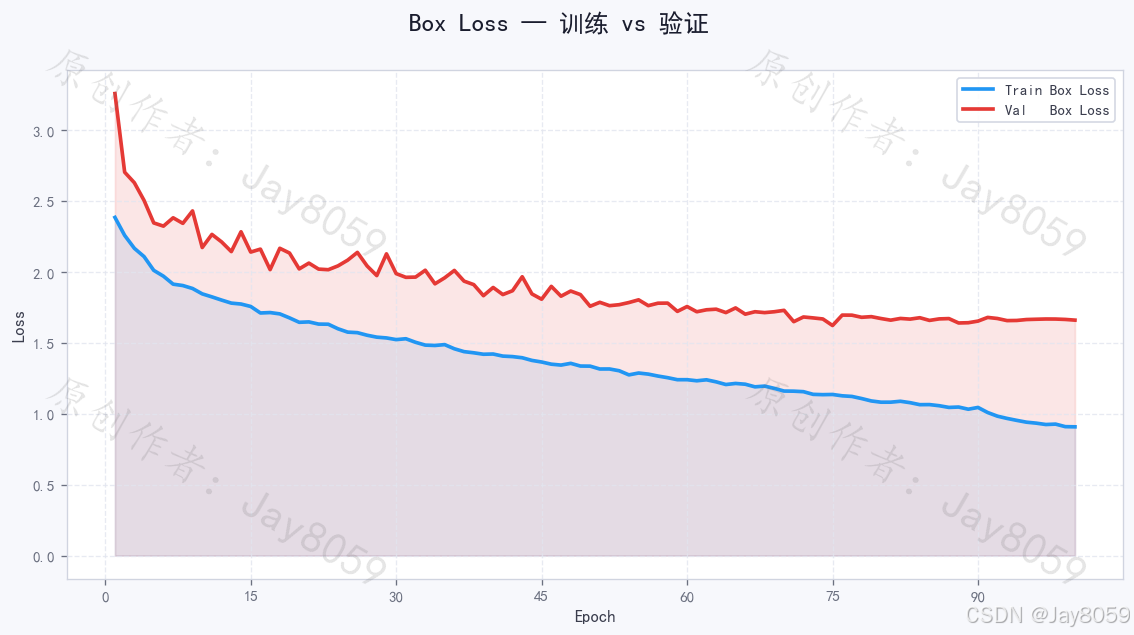

`01_box_loss.png`	训练集与验证集的边界框回归损失对比曲线。两线同步下降表示模型正常收敛；验证集 Loss 明显高于训练集则提示过拟合

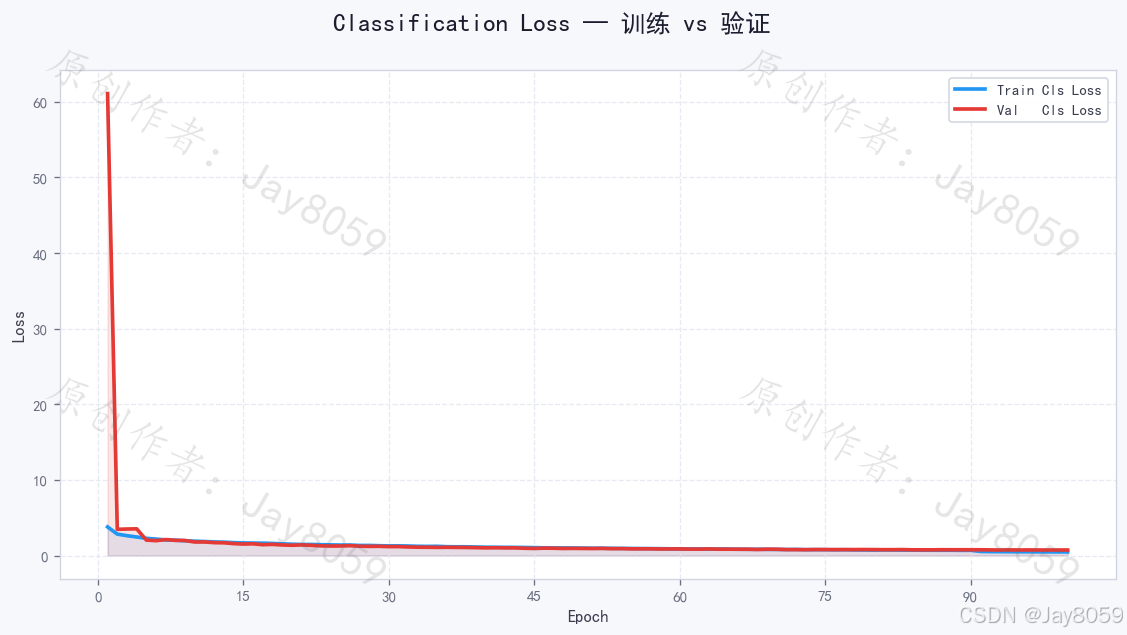

`02_cls_loss.png`	训练集与验证集的分类损失曲线。反映模型对 7 类违规行为的识别能力提升过程

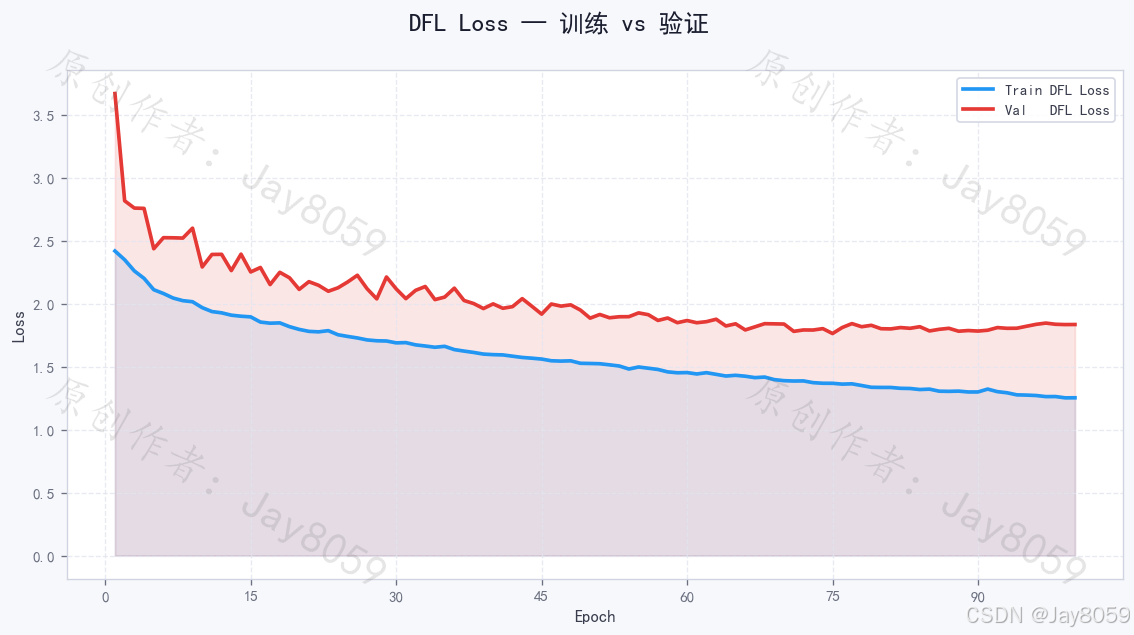

`03_dfl_loss.png`	分布焦点损失曲线。DFL Loss 下降说明边界框坐标预测越来越精准

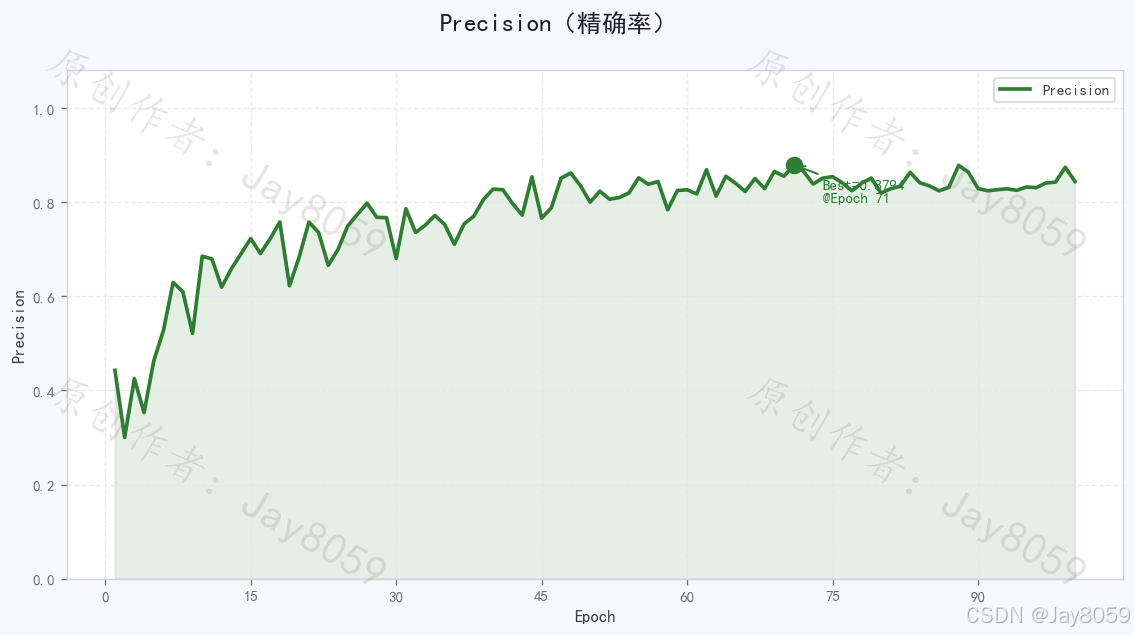

`04_precision.png`	精确率随训练轮次的变化。曲线上标注了最优精确率所在的 Epoch

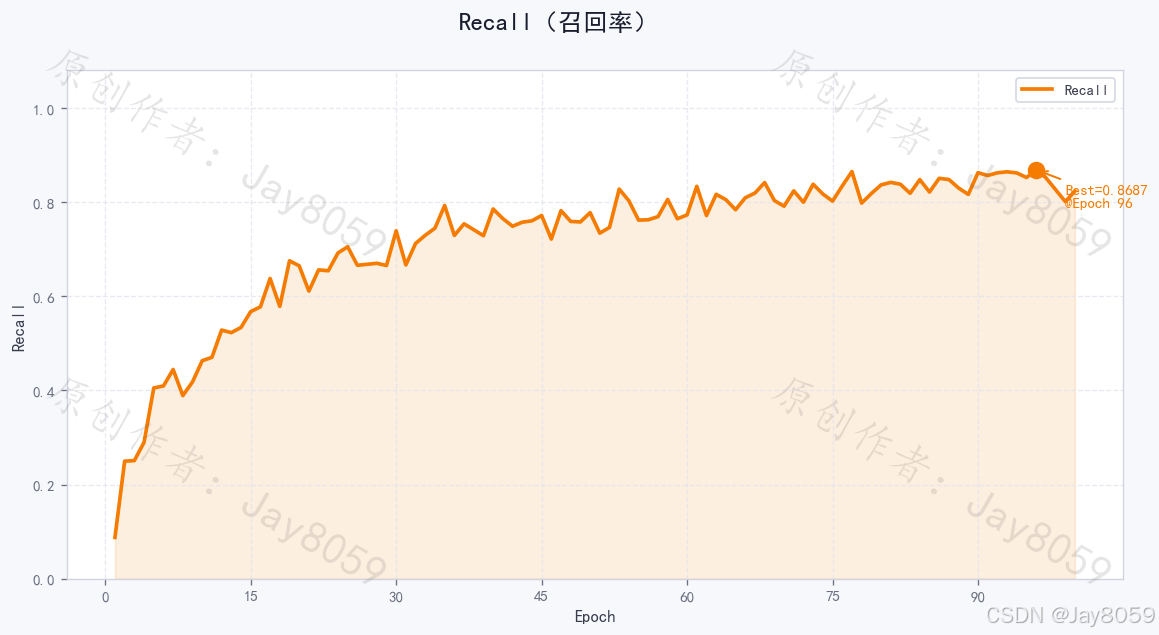

`05_recall.png`	召回率随训练轮次的变化。与精确率共同评估检测的全面性

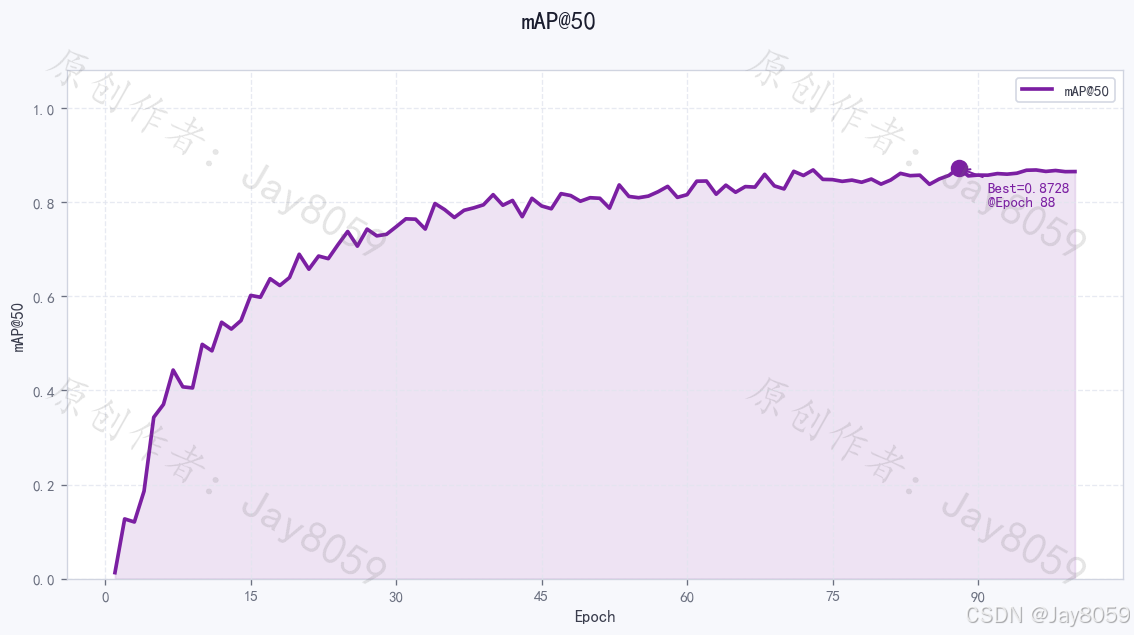

`06_map50.png`	mAP@50 曲线，是最常用的目标检测综合评估指标，标注了最佳点

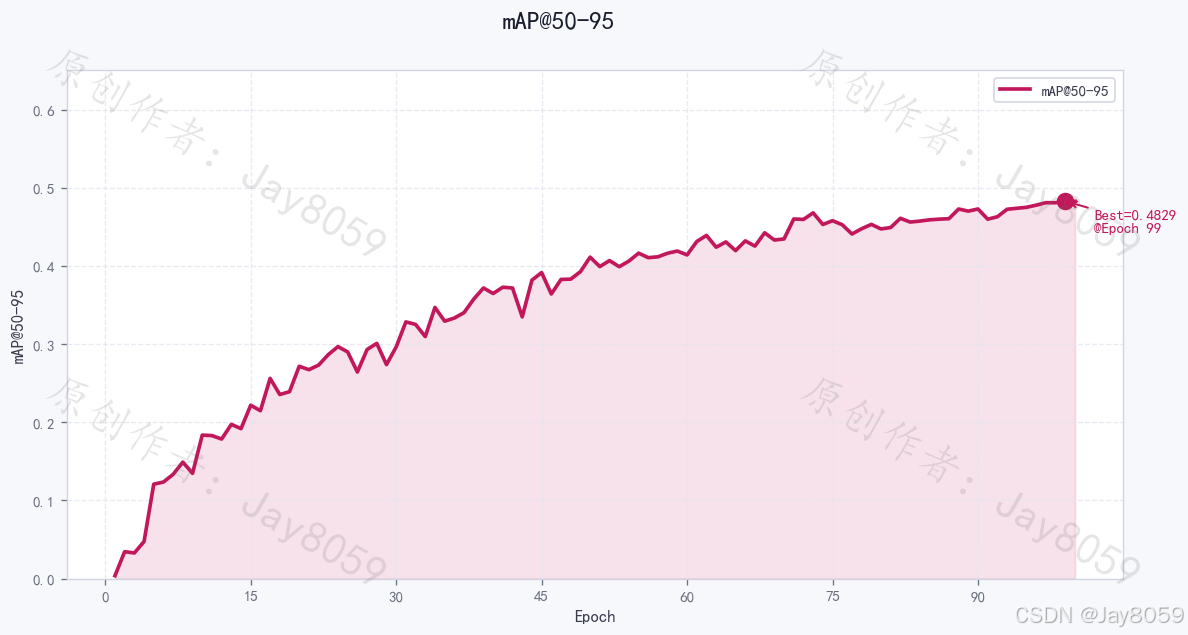

`07_map50_95.png`	mAP@50-95 曲线，对定位精度要求更高，数值相比 mAP@50 偏低属正常现象

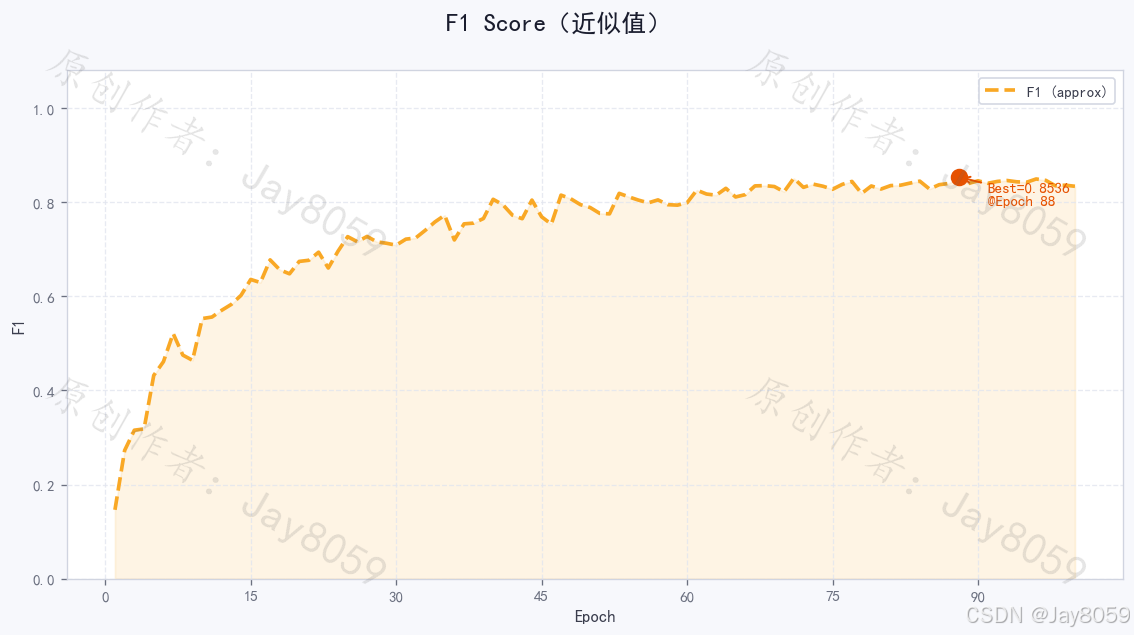

`08_f1_score.png`	F1 综合得分曲线（由 Precision 和 Recall 计算得出），兼顾精确率与召回率

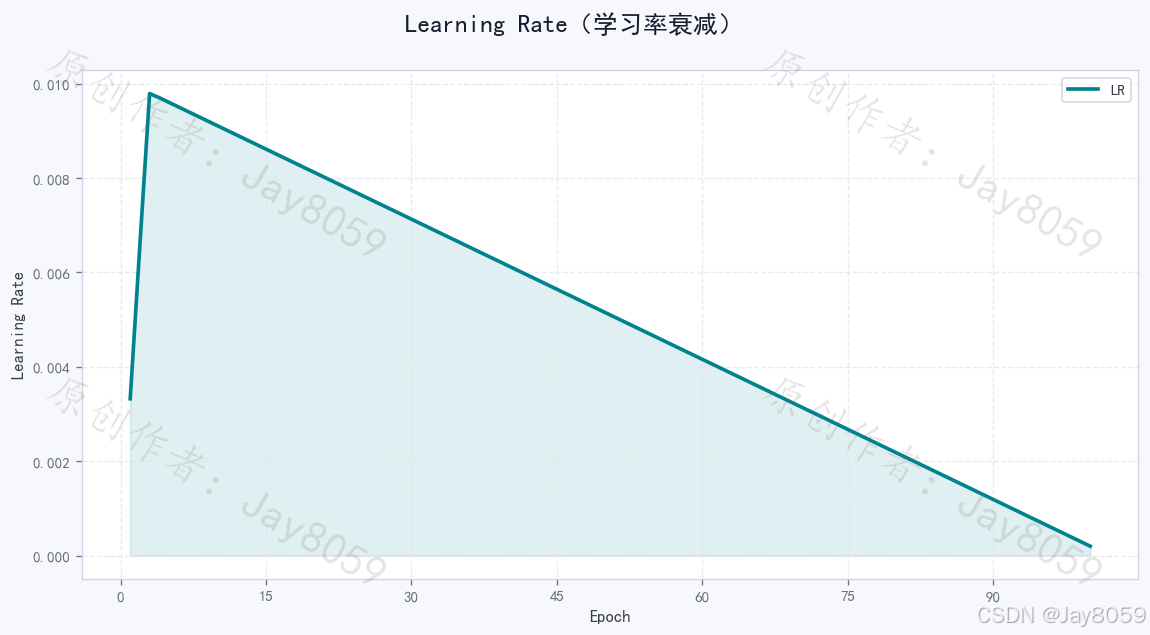

`09_learning_rate.png`	学习率衰减曲线。可观察预热阶段（前 3 轮快速上升）和余弦退火衰减过程

7. 系统功能介绍

系统采用 PyQt6 构建图形化界面，通过侧边栏导航切换以下六大功能模块：

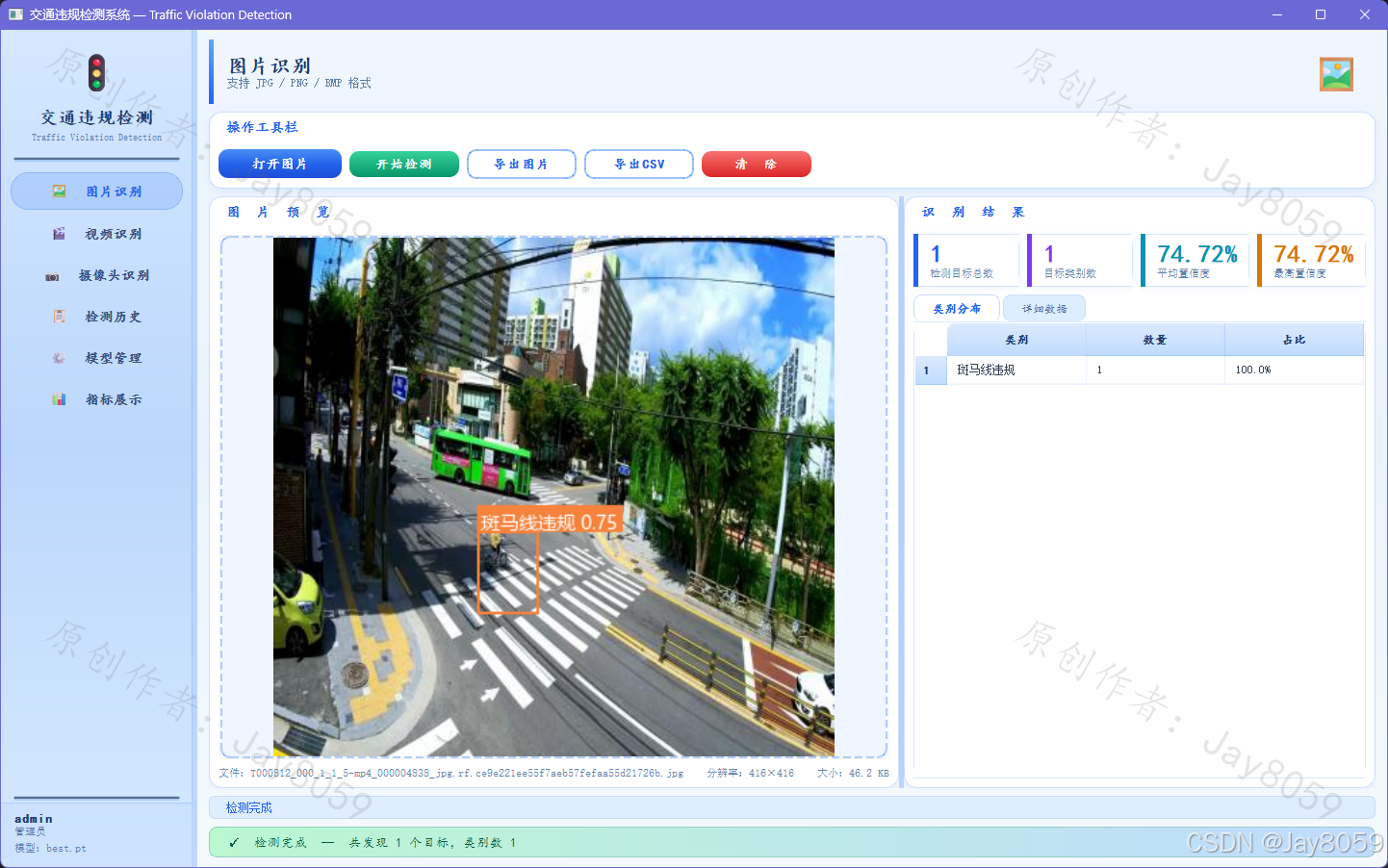

7.1 图片识别

支持拖拽或文件选择打开图片（JPG / PNG / BMP / WebP）
一键执行 YOLOv8 检测，图上以中文标签 + 彩色边框标注结果
统计卡片展示：检测目标总数、类别数、平均置信度、最高置信度
双 Tab 展示：类别分布表 + 目标详细数据表（含坐标、面积）
支持导出标注图片和检测结果 CSV 文件

7.2 视频识别

打开本地视频文件（MP4 / AVI / MOV / MKV）
可设置每 N 帧检测一次，兼顾速度与精度
实时显示标注画面 + 进度条
右侧实时统计当前帧目标及累计检测情况
检测完成自动写入历史记录

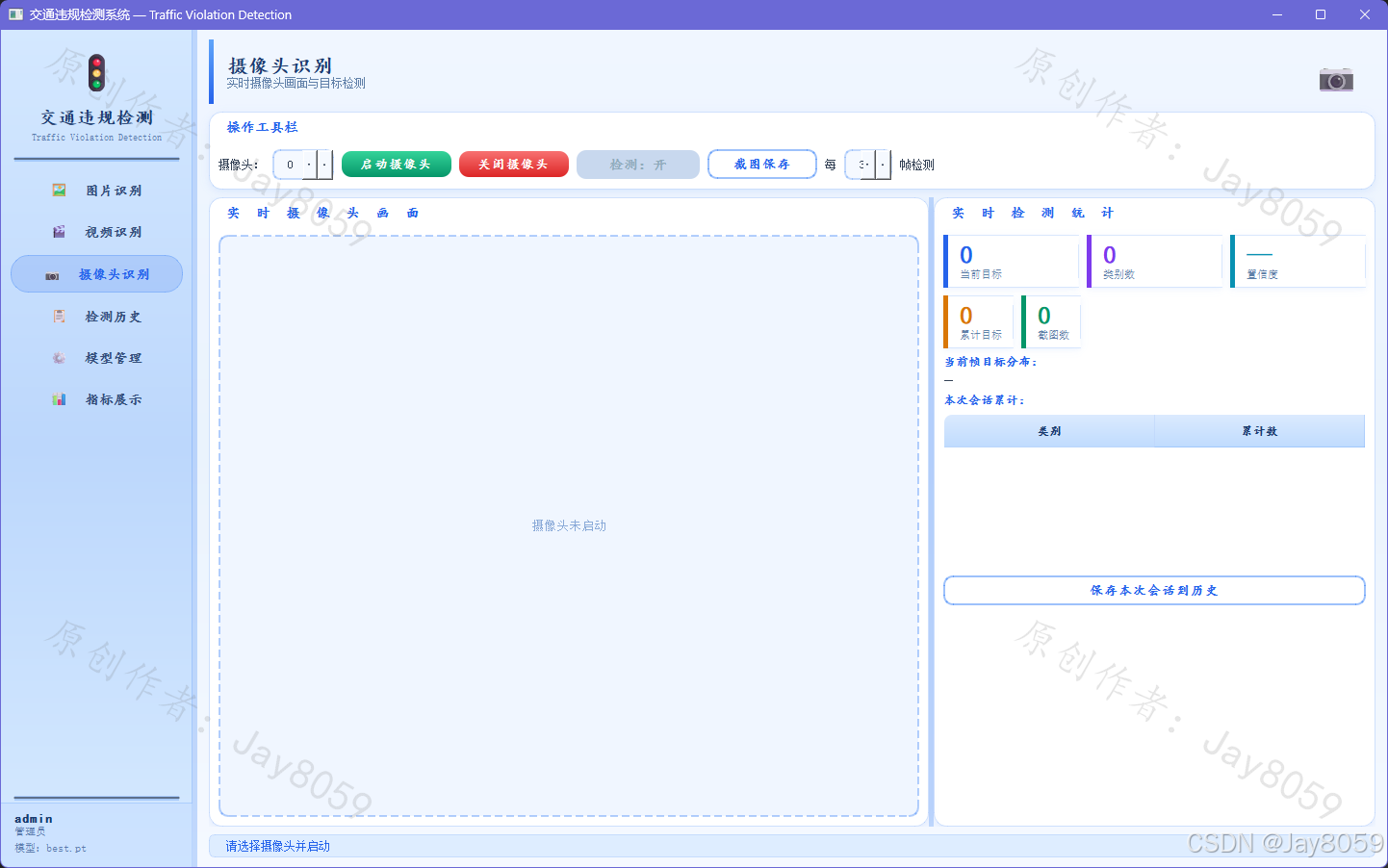

7.3 摄像头识别

选择摄像头编号（0~10），一键启动
实时采集画面并执行目标检测
支持检测开关切换（不检测时仅预览）
截图功能：保存当前帧至 screenshots/ 目录
支持将本次会话结果保存至历史记录

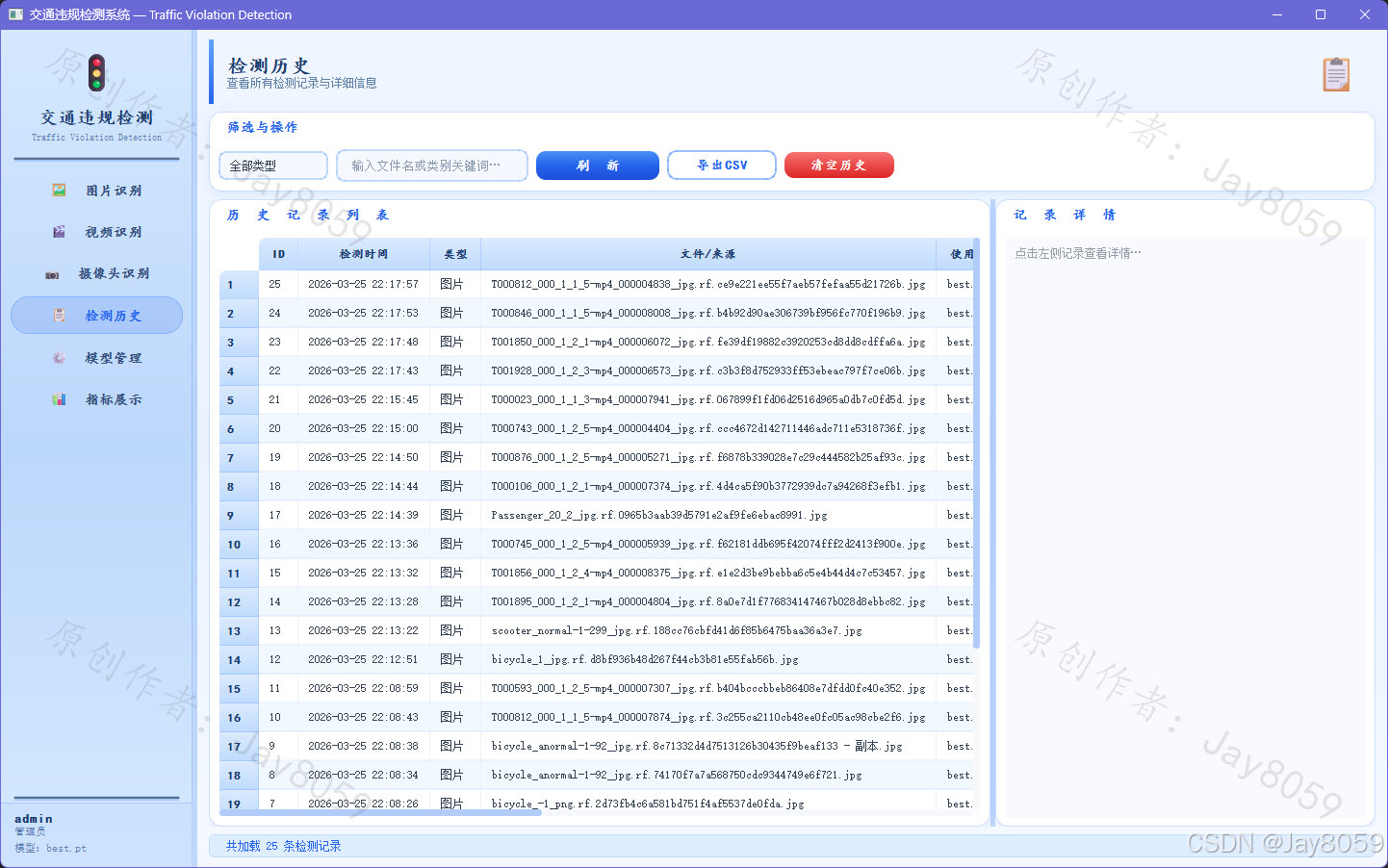

7.4 检测历史

汇总所有图片 / 视频 / 摄像头检测记录
支持按类型筛选（图片 / 视频 / 摄像头）和关键词搜索
点击记录查看详情（时间、模型、类别分布等）
支持导出历史数据为 CSV 文件
支持一键清空历史

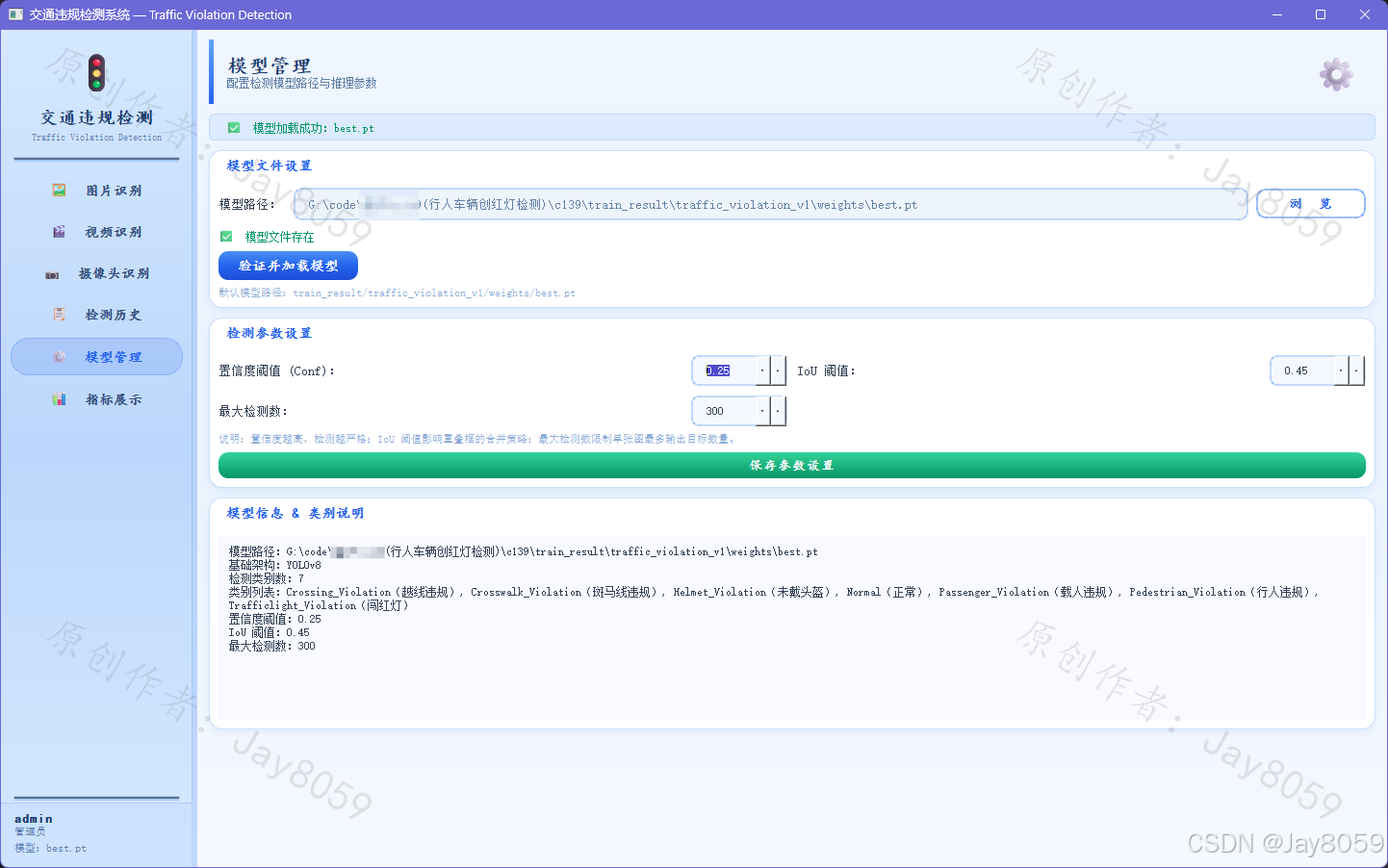

7.5 模型管理

支持浏览并切换不同的模型权重文件（.pt / .onnx）
自动验证模型文件是否存在
可视化调整推理参数：置信度阈值、IoU 阈值、最大检测数
模型信息展示：路径、类别数、类别列表（中英文对照）

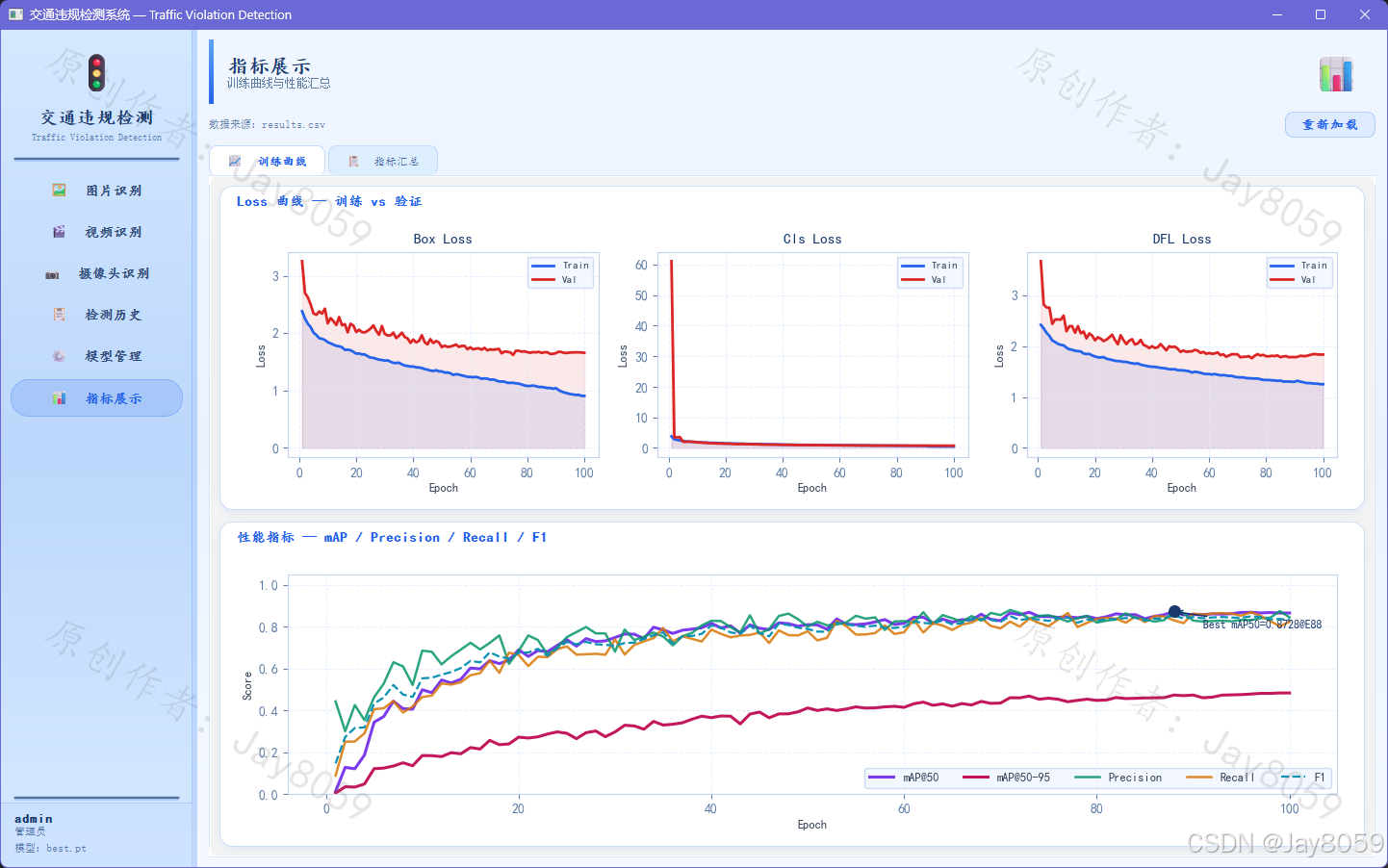

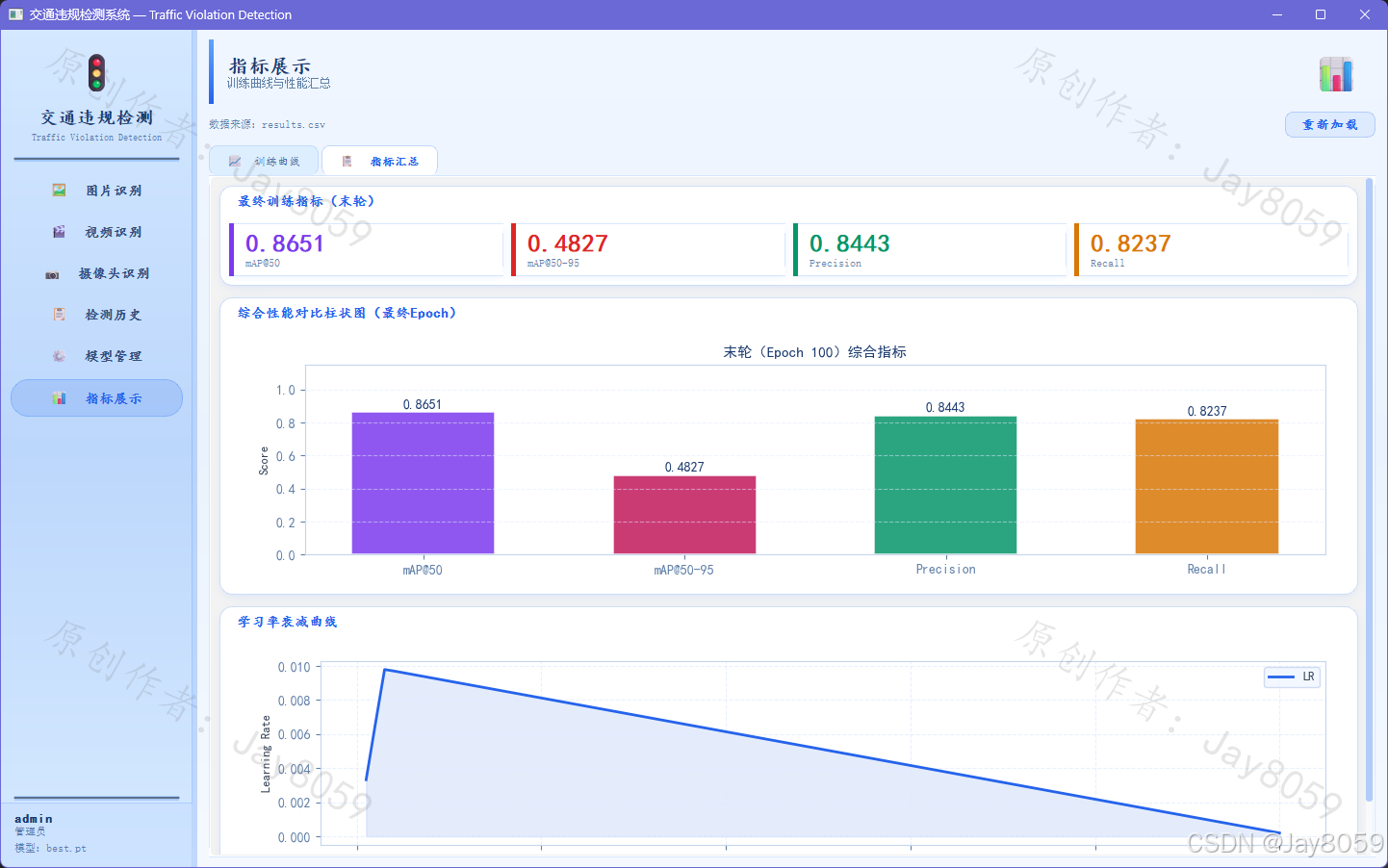

7.6 指标展示

直接读取训练产生的 results.csv，内嵌 Matplotlib 图表
训练曲线：Box Loss、Cls Loss、DFL Loss（训练 vs 验证）、综合性能曲线（mAP / P / R / F1）
指标汇总：末轮关键指标统计卡片 + 综合性能柱状图 + 学习率衰减曲线
支持重新加载数据刷新图表

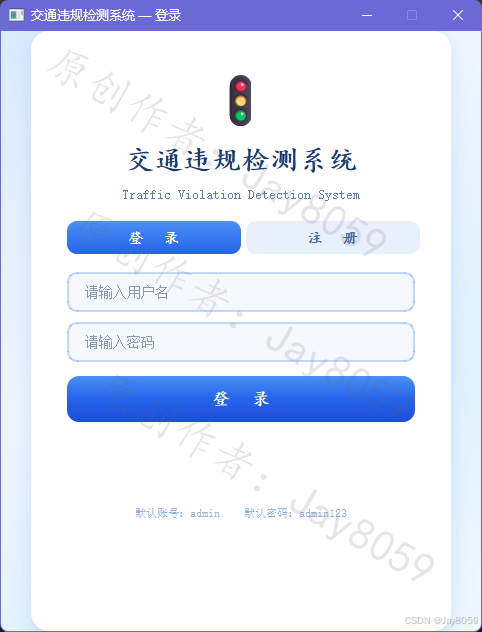

7.7 登录 / 注册

浅色渐变风格登录界面，支持账号注册
密码 SHA-256 加密存储（data/users.json）
注册成功后自动跳转登录页
默认账号：admin / admin123

8. 项目技术栈

类别	技术 / 库
深度学习框架	Ultralytics YOLOv8（基于 PyTorch）
图形界面	PyQt6
图像处理	OpenCV-Python、Pillow
数据处理	Pandas、NumPy
可视化	Matplotlib（嵌入 PyQt6 的 QtAgg 后端）
数据增强	Roboflow 平台
数据存储	JSON 文件（历史记录、用户信息）
开发语言	Python 3.9
运行平台	Windows 10/11（支持 GPU 加速）

9. 项目结构

复制代码

c139/
│
├── app.py                          # 程序入口，初始化 PyQt6 并启动登录窗口
├── login_window.py                 # 登录 / 注册窗口
├── main_window.py                  # 主窗口（侧边栏 + 页面堆栈）
├── train.py                        # 模型训练脚本
├── visualize_results.py            # 独立训练结果可视化脚本
│
├── config/
│   ├── train_config.py             # 训练超参数集中配置
│   └── label_map.py                # 英文类别名 → 中文显示映射表
│
├── core/
│   ├── detector.py                 # YOLOv8 检测器封装（中文标注绘制）
│   ├── history_manager.py          # 检测历史记录 CRUD & CSV 导出
│   └── user_manager.py             # 用户注册 / 登录 / 密码加密
│
├── pages/
│   ├── image_page.py               # 图片识别页
│   ├── video_page.py               # 视频识别页（多线程）
│   ├── camera_page.py              # 摄像头实时识别页（多线程）
│   ├── history_page.py             # 检测历史记录页
│   ├── model_page.py               # 模型管理 & 参数设置页
│   └── metrics_page.py             # 训练指标可视化页（嵌入 Matplotlib）
│
├── utils/
│   ├── styles.py                   # 全局 QSS 样式表（浅色渐变主题）
│   ├── widgets.py                  # 公共 UI 组件（StatCard / PageHeader / Card）
│   └── data_utils.py               # 数据集工具函数
│
├── datasets/
│   ├── data.yaml                   # YOLO 数据集配置（类别 / 路径）
│   ├── train/labels/               # 训练集标注文件（4,666 个 .txt）
│   └── valid/labels/               # 验证集标注文件（390 个 .txt）
│
├── train_result/
│   └── traffic_violation_v1/
│       ├── weights/
│       │   ├── best.pt             # 验证集最优权重（系统默认加载）
│       │   └── last.pt             # 最后一轮权重
│       ├── results.csv             # 逐轮训练指标记录
│       ├── args.yaml               # 训练参数快照
│       └── charts/                 # 生成的可视化图表（9 张）
│
├── data/
│   ├── history.json                # 检测历史记录（自动生成）
│   └── users.json                  # 用户账号数据（自动生成）
│
└── screenshots/                    # 摄像头截图保存目录（自动生成）

10. 快速开始

环境依赖

复制代码

pip install -r requirements.txt

启动系统

复制代码

python app.py

首次启动时系统会自动加载 train_result/traffic_violation_v1/weights/best.pt（若存在），若不存在请进入【模型管理】页面手动指定权重路径。

重新训练

在 config/train_config.py 中修改超参数后执行：

复制代码

python train.py

生成训练可视化图表

复制代码

python visualize_results.py

本系统完整实现了深度学习项目从数据构建 → 模型训练 → 结果评估 → 系统集成的全流程，适用于智慧交通、城市安防等应用场景的二次开发与功能扩展。
