ZrLog 高可用反向代理架构

学不完的2026-03-26 10:09

基于 Maven 构建 + 阿里云镜像优化

一、架构说明（兼容原双主双从）

角色 IP 部署内容
数据库服务器 172.25.254.99 MariaDB
应用服务器 1 172.25.254.100 ZrLog（Maven 构建 Jar）+ JDK11
应用服务器 2 172.25.254.200 ZrLog（Maven 构建 Jar）+ JDK11
HAProxy Master1 172.25.254.10 HAProxy + Keepalived + 邮件
HAProxy Master2 172.25.254.20 HAProxy + Keepalived + 邮件
VIP1 172.25.254.101 Keepalived 虚拟 IP
VIP2 172.25.254.102 Keepalived 虚拟 IP

二、基础环境优化（所有机器）

2.1 替换阿里云 YUM 源（替代本地光盘，更通用）
复制代码
]# mount /dev/sr0   /mnt
mount: /mnt: WARNING: source write-protected, mounted read-only.
]# cat /etc/yum.repos.d/
redhat.repo  x.repo
]# cat /etc/yum.repos.d/x.repo
[base01]
name=base
baseurl=/mnt/BaseOS
enable=1
gpgcheck=0
[base02]
name=app
baseurl=/mnt/AppStream
enable=1
gpgcheck=0
复制代码

2.2 安装基础依赖（所有机器）

复制代码
]# yum install    -y tree vim wget net-tools  zip

三、部署 MariaDB（192.168.223.22）

复制代码
# 安装MariaDB（阿里云源）
dnf install -y mariadb-server
​
# 启动并设置开机自启
systemctl start mariadb  && systemctl enable mariadb
​
# 初始化数据库并配置ZrLog权限
mysql -u root -e "
CREATE DATABASE IF NOT EXISTS zrlog DEFAULT CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci;
CREATE USER IF NOT EXISTS 'zrlog'@'%' IDENTIFIED BY 'zrlog123456';
GRANT ALL PRIVILEGES ON zrlog.* TO 'zrlog'@'%';
FLUSH PRIVILEGES;
"
​
# 开放数据库端口（可选）如果已经关闭防火墙就无需操作下面两条指令
firewall-cmd --add-port=3306/tcp --permanent
firewall-cmd --reload

四、部署 ZrLog 应用服务器

4.1 安装 JDK + Maven（配置阿里云镜像）

复制代码
# 安装JDK 11
# 1. 上传 jdk-11.tar.gz 到 /root 目录，执行解压
cd /root
tar -zxf jdk-11_linux-x64_bin.tar.gz
mv  jdk-11  jdk11
​
# 2. 配置全局环境变量（永久生效）
cat > /etc/profile.d/jdk.sh << 'EOF'
export JAVA_HOME=/root/jdk11
export PATH=$JAVA_HOME/bin:$PATH
export CLASSPATH=.:$JAVA_HOME/lib
EOF
​
# 3. 生效并验证
source /etc/profile.d/jdk.sh
java -version  # 输出JDK版本即成功
​
​
​
​
​
# 1. 下载 Maven 3.9.6（适配JDK 11）
cd /root
wget https://archive.apache.org/dist/maven/maven-3/3.9.6/binaries/apache-maven-3.9.6-bin.tar.gz
​
# 2. 解压并重命名
root@zrlog ~]# tar -zxf   apache-maven-3.9.14-bin.tar.gz
[root@zrlog ~]# mv apache-maven-3.9.14    maven
​
# 3. 配置全局环境变量
cat > /etc/profile.d/maven.sh << 'EOF'
export MAVEN_HOME=/root/maven
export PATH=$MAVEN_HOME/bin:$PATH
EOF
source /etc/profile.d/maven.sh
mvn -version  # 输出Maven版本即成功
​
[root@zrlog package]# vim /root/maven/conf/settings.xml
.....
<mirror>
    <id>tencentmaven</id>
    <mirrorOf>central</mirrorOf>
    <url>https://maven.aliyun.com/repository/public/</url>
</mirror>
....
​

4.2 下载 ZrLog 源码并通过 Maven 构建

复制代码
cd /root
# 解压到指定目录，避免文件混乱
unzip -q zrlog-3.3.0-1811fd7-release.zip -d zrlog-src
cd zrlog-src
# 进入pom.xml所在目录（根据你的压缩包结构）
[root@dev ~]# find   /root/zrlog-src/   -name  pom.xml
/root/zrlog-src/META-INF/maven/com.hibegin/package/pom.xml
# 配置阿里云镜像（解决依赖下载慢/失败）
mv /root/zrlog-src/META-INF/maven/com.hibegin/package/pom.xml /root/zrlog-src/META-INF/maven/com.hibegin/package/pom.xml.bak
​
# 写入全新的独立pom.xml（无需父POM，直接构建War包）
cat > /root/zrlog-src/META-INF/maven/com.hibegin/package/pom.xml << 'EOF'
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
​
    <!-- 手动定义项目基本信息（替代父POM） -->
    <groupId>com.hibegin</groupId>
    <artifactId>zrlog-web</artifactId>
    <version>3.3.0</version>
    <packaging>war</packaging>
    <name>ZrLog Web</name>
    <description>ZrLog Blog System</description>
​
    <!-- 核心依赖（覆盖父POM的关键依赖） -->
    <dependencies>
        <!-- Servlet & JSP 核心 -->
        <dependency>
            <groupId>javax.servlet</groupId>
            <artifactId>javax.servlet-api</artifactId>
            <version>4.0.1</version>
            <scope>provided</scope>
        </dependency>
        <dependency>
            <groupId>javax.servlet.jsp</groupId>
            <artifactId>jsp-api</artifactId>
            <version>2.2</version>
            <scope>provided</scope>
        </dependency>
        <!-- Java EE 基础 -->
        <dependency>
            <groupId>javax</groupId>
            <artifactId>javaee-api</artifactId>
            <version>8.0.1</version>
            <scope>provided</scope>
        </dependency>
        <!-- 数据库驱动（ZrLog核心依赖） -->
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>8.0.33</version>
        </dependency>
        <!-- 日志依赖 -->
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-api</artifactId>
            <version>1.7.36</version>
        </dependency>
        <dependency>
            <groupId>ch.qos.logback</groupId>
            <artifactId>logback-classic</artifactId>
            <version>1.2.13</version>
        </dependency>
    </dependencies>
​
    <!-- 构建配置（确保能打出可运行的War包） -->
    <build>
        <finalName>zrlog</finalName>
        <plugins>
            <!-- 编译插件（适配JDK11） -->
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-compiler-plugin</artifactId>
                <version>3.8.1</version>
                <configuration>
                    <source>11</source>
                    <target>11</target>
                    <encoding>UTF-8</encoding>
                </configuration>
            </plugin>
            <!-- War包插件（忽略缺失web.xml） -->
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-war-plugin</artifactId>
                <version>3.3.2</version>
                <configuration>
                    <failOnMissingWebXml>false</failOnMissingWebXml>
                    <!-- 指向ZrLog的源码/资源目录（关键） -->
                    <webResources>
                        <resource>
                            <directory>/root/zrlog-src</directory>
                            <includes>
                                <include>WEB-INF/**/*</include>
                                <include>META-INF/**/*</include>
                                <include>**/*.jsp</include>
                                <include>**/*.html</include>
                                <include>**/*.css</include>
                                <include>**/*.js</include>
                            </includes>
                        </resource>
                    </webResources>
                </configuration>
            </plugin>
        </plugins>
    </build>
</project>
EOF
[root@dev ~]# cd  /root/zrlog-src/META-INF/maven/com.hibegin/package/
​
# 执行Maven打包（-DskipTests跳过测试，加快构建速度）
mvn clean package -DskipTests

4.1 复制 War 包并清理旧数据

复制代码
[root@zrlog-node2 ~]# tar -xaf   apache-tomcat-10.1.52.tar.gz
[root@zrlog-node2 ~]# mv apache-tomcat-10.1.52   tomcat10
​
# 复制War包到Tomcat webapps目录，重命名为ROOT.war（直接访问根路径）
[root@zrlog-node2 ~]# cd  /root/zrlog-src/META-INF/maven/com.hibegin/package/
[root@zrlog-node2 package]# cp target/zrlog.war   /root/tomcat10/webapps/ROOT.war
​
​
# 清理Tomcat旧解压文件（避免冲突）
rm -rf /root/tomcat10/webapps/ROOT

4.2 启动 Tomcat 并验证

复制代码
# 启动Tomcat
/root/tomcat10/bin/startup.sh
​
# 查看启动日志（确认War包解压、服务无报错）
tail -f /root/tomcat10/logs/catalina.out

✅ 启动成功标识：

日志中出现 Server startup in XXX ms，且无 ERROR 级日志。

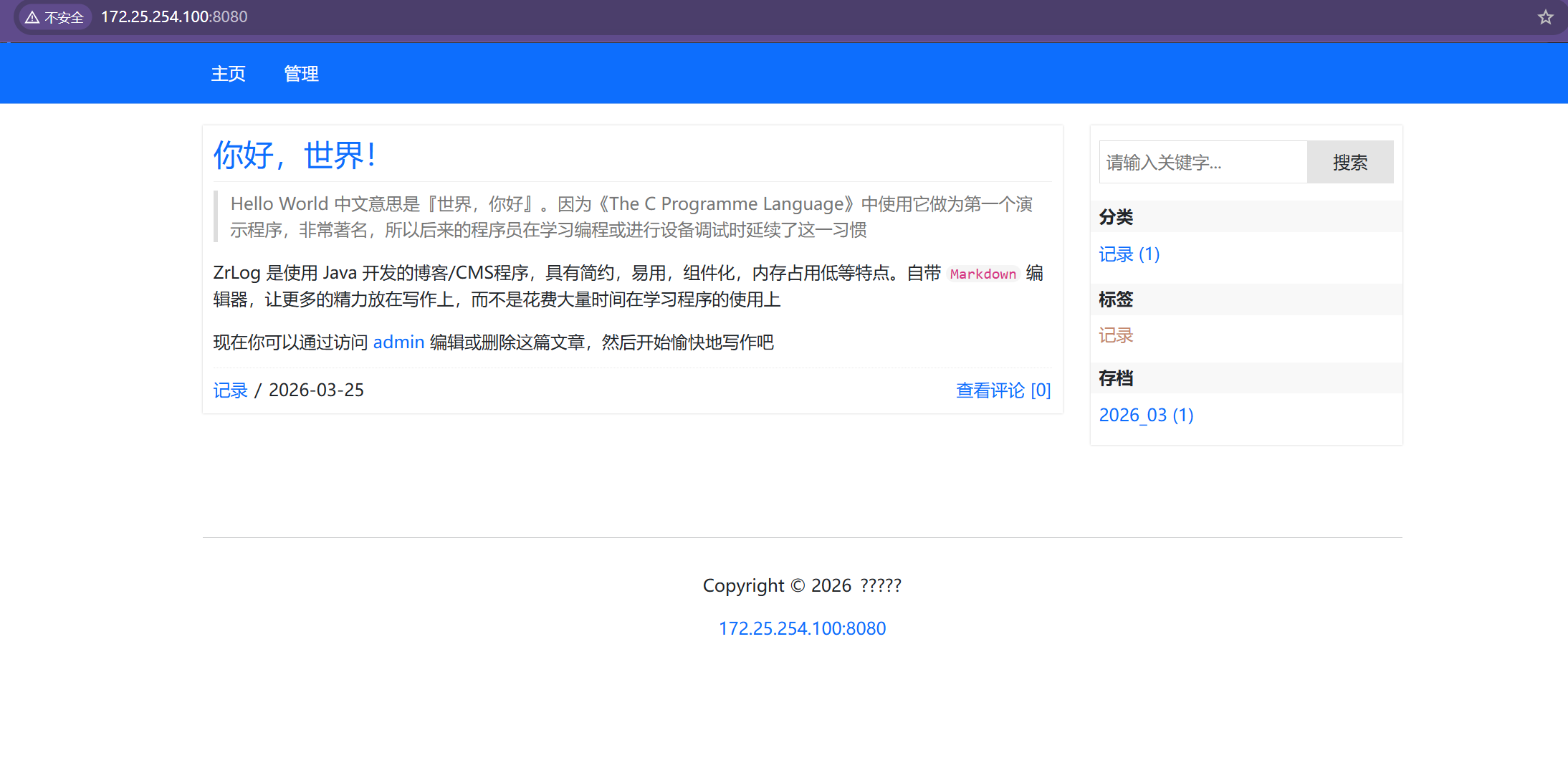

在浏览器输出：

五、HAProxy + Keepalived 适配调整（20/23 服务器）

5.1 调整 HAProxy 配置
复制代码
]# yum install haproxy -y
cat > /etc/haproxy/haproxy.cfg << 'EOF'
# global 段：全局配置（进程级参数）
global
    log         127.0.0.1 local2
    chroot      /var/lib/haproxy
    pidfile     /var/run/haproxy.pid
    maxconn     4000
    user        haproxy
    group       haproxy
    daemon
    stats socket /var/lib/haproxy/stats
# defaults 段：为后续的 frontend/backend 设置默认参数，避免重复配置。
defaults
    mode                    http
    log                     global
    option                  httplog
    option                  dontlognull
    option                  http-server-close
    option                  forwardfor except 127.0.0.0/8
    option                  redispatch
    retries                 3
    timeout http-request    10s
    timeout queue           1m
    timeout connect         10s
    timeout client          1m
    timeout server          1m
    timeout http-keep-alive 10s
    timeout check           10s
    maxconn                 3000
​
# listen stats 段：监控页面（可选）
# 提供可视化监控界面，查看后端节点健康状态、连接数等。
listen stats
    bind *:8080
    mode http
    stats enable
    stats uri /haproxy-stats
    stats auth admin:admin123
#frontend http-in 段：定义 HAProxy 接收请求的端口和转发规则。
frontend http-in
    bind *:80                      # 监听80端口（客户端访问的入口）
    default_backend zrlog_servers  # 所有请求默认转发到zrlog_servers后端
#backend zrlog_servers 段：定义后端服务器列表、负载均衡算法、健康检查规则。
#check：启用健康检查；inter 2000：每 2 秒检查一次；rise 2：连续 2 次健康则标记为可用；fall 3：连续 3 次失败则标记为不可用。
backend zrlog_servers
    balance roundrobin  # 负载均衡策略
    # 关键1：调整健康检查规则，匹配后端实际响应
    option httpchk GET / HTTP/1.1\r\nHost:\ zrlog.example.com  # 模拟带Host的请求（替换为你的ZrLog域名/IP）
    http-check expect status 200  # 若后端返回302，改为 http-check expect status 302
    # 关键2：放宽健康检查参数，避免误判
    server zrlog1 172.25.254.100:8080 check inter 5s fall 3 rise 2  # 检查间隔5s，3次失败才标记DOWN
    server zrlog2 172.25.254.200:8080 check inter 5s fall 3 rise 2
    # 关键3：转发关键请求头（ZrLog可能依赖）
    http-request set-header X-Real-IP %[src]
    http-request set-header X-Forwarded-For %[src]
EOF
​
​
​
# 重启HAProxy
systemctl restart haproxy && systemctl enable haproxy
​
​
]# haproxy -c -f /etc/haproxy/haproxy.cfg
复制代码
5.2 Keepalived 配置（无变更，复用原双主配置）

创建 Shell 邮件发送脚本

复制代码
# RHEL 9.3/CentOS Stream 9/OpenEuler
]# yum install s-nail   -y
​
]# chmod  755 /etc/s-nail.rc
# 编辑 mailx 主配置文件
]#  vim   /etc/s-nail.rc
# 在文件末尾添加以下内容（替换为你的 QQ 邮箱信息）
set from="@qq.com"  # 发件人邮箱
set smtp="smtps://smtp.qq.com:465"  # QQ 邮箱 SMTP 地址+端口
set smtp-auth-user="@qq.com"  # 邮箱账号
set smtp-auth-password="你的QQ邮箱授权码"  # 替换为新生成的授权码（关键！）
set smtp-auth=login  # 认证方式
set ssl-verify=ignore  # 忽略 SSL 验证（避免版本问题）
set nss-config-dir=/etc/pki/nssdb/  # SSL 证书路径（系统默认）
​
# 执行以下命令，测试基础发送
echo "这是 Keepalived 邮件通知测试内容" | mailx -s "测试邮件" @qq.com
复制代码
​
​

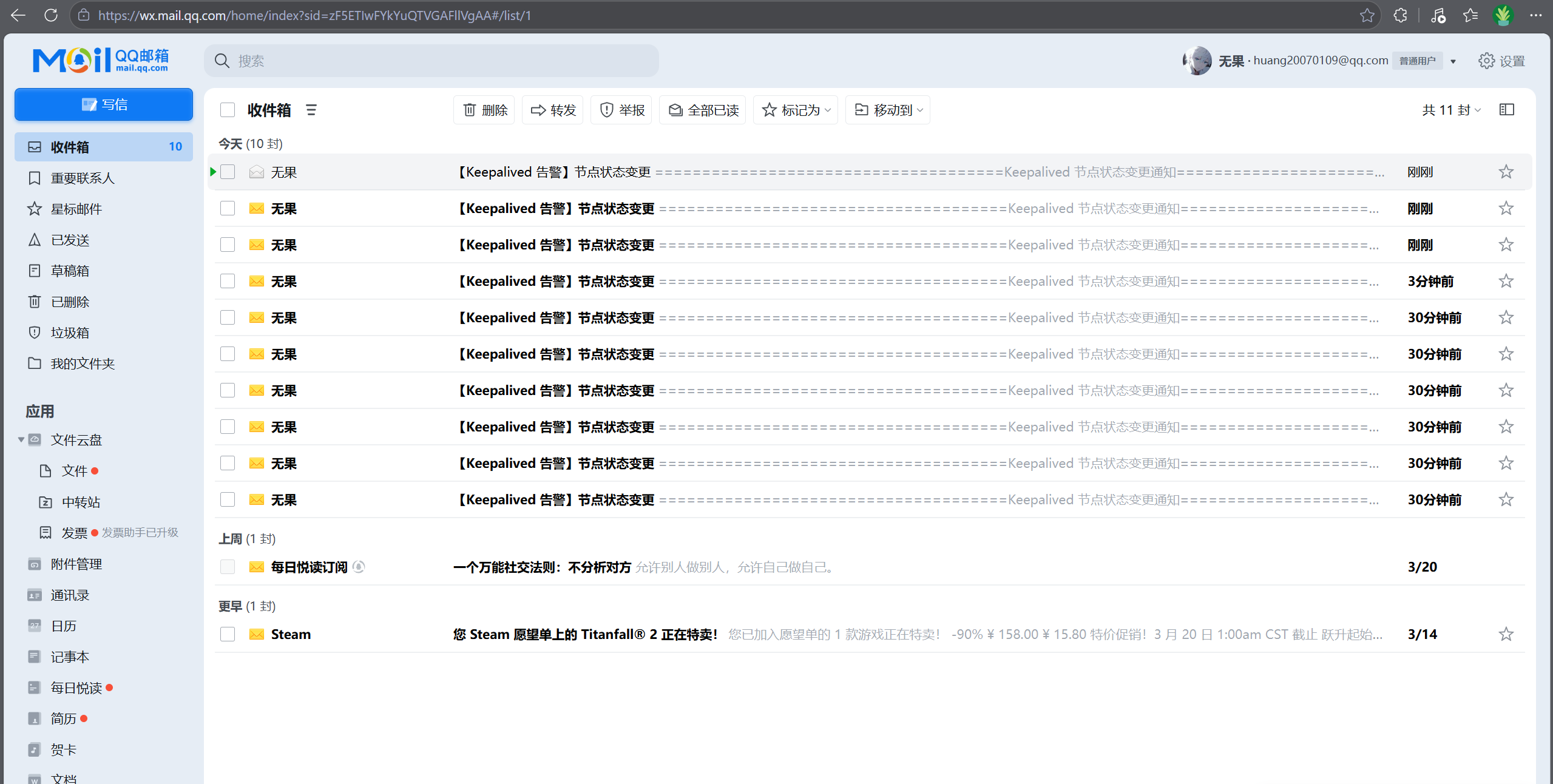

5.4 创建 Keepalived 通知脚本

复制代码
cat > /usr/local/bin/keepalived_notify.sh << 'EOF'
#!/bin/bash
# Keepalived 状态变更邮件通知脚本
# 参数：$1 = 状态（master/backup/fault）
​
# 配置参数
VIP="172.25.254.101"  # 你的 VIP 地址
TO_EMAIL="1341101176@qq.com"  # 收件邮箱
SUBJECT="【Keepalived 告警】节点状态变更"
​
# 拼接邮件内容
MESSAGE="
=====================================
Keepalived 节点状态变更通知
=====================================
节点状态：$1
VIP 地址：${VIP}
发生时间：$(date +'%Y-%m-%d %H:%M:%S')
=====================================
"
​
# 用 mailx 发送邮件
echo "${MESSAGE}" | mailx -s "${SUBJECT}" ${TO_EMAIL}
​
# 记录日志（可选，便于排查）
echo "$(date +'%Y-%m-%d %H:%M:%S') - 发送 Keepalived 状态邮件，状态：$1" >> /var/log/keepalived_mail.log
EOF
​
# 赋予执行权限
chmod +x /usr/local/bin/keepalived_notify.sh
​
​
​
###

# 172.25.254.10 配置（同原文档）
]# yum install keepalived  -y
cat > /etc/keepalived/keepalived.conf << 'EOF'
global_defs {
   router_id LVS_10  # 全局标识：当前Keepalived节点的唯一名称（自定义，建议含IP/主机名）
}
​
vrrp_instance VI_1 {  # 定义第一个VRRP实例（对应VIP1：172.25.254.）
    state MASTER      # 初始状态：MASTER（主节点），但最终由priority决定实际角色
    interface ens160  # 绑定的网卡（必须和服务器实际网卡名一致，如ens33/eth0）
    virtual_router_id 51  # VRRP组ID（范围1-255）：同一VIP的实例ID必须相同（20和23节点的VI_1都为51）
    priority 100      # 优先级（0-255）：数值越高越优先成为Master，20节点VI_1优先级100 > 23节点的90
    advert_int 1      # VRRP通告间隔：1秒（节点间每秒发送一次心跳，确认对方存活）
    authentication {  # 认证配置：防止非法节点加入VRRP组
        auth_type PASS  # 认证类型：PASS（密码认证，另一种是AH，较少用）
        auth_pass 1111  # 认证密码：同一VRRP组（VI_1）的节点密码必须相同（20和23节点都为1111）
    }
    virtual_ipaddress {  # 该实例对应的VIP列表（可配置多个，空格分隔）
        172.25.254.101  # 核心：虚拟IP，客户端访问的入口
    }
    # 状态变化触发的脚本（自定义告警脚本，路径需存在且可执行）
    notify_master "/usr/local/bin/keepalived_notify.sh master"  # 成为Master时执行
    notify_backup "/usr/local/bin/keepalived_notify.sh backup"  # 成为Backup时执行
    notify_fault "/usr/local/bin/keepalived_notify.sh fault"    # 故障（如网卡宕机）时执行
}
​
vrrp_instance VI_2 {  # 定义第二个VRRP实例（对应VIP2：192.168.223.101）
    state BACKUP      # 初始状态：BACKUP（备节点）
    interface ens160  # 绑定同一块网卡（和VI_1一致）
    virtual_router_id 52  # VRRP组ID：VI_2的ID为52（和VI_1不同，避免冲突）
    priority 90       # 优先级：90 < 23节点VI_2的100，因此23节点是VI_2的Master
    advert_int 1      # 心跳间隔：1秒（和VI_1一致即可）
    authentication {
        auth_type PASS
        auth_pass 2222  # VI_2的认证密码（和VI_1不同，也可相同，建议区分）
    }
    virtual_ipaddress {
        1172.25.254.101  # 第二个VIP
    }
    # 状态变化脚本（和VI_1共用同一个脚本，通过参数区分状态）
    notify_master "/usr/local/bin/keepalived_notify.sh master"
    notify_backup "/usr/local/bin/keepalived_notify.sh backup"
    notify_fault "/usr/local/bin/keepalived_notify.sh fault"
}
EOF
​
# 172.25.254.20 配置（同原文档）
cat > /etc/keepalived/keepalived.conf << 'EOF'
global_defs {
   router_id LVS_23  # 节点唯一标识（和20节点区分，如LVS_23）
}
​
vrrp_instance VI_1 {  # 对应20节点的VI_1（VIP1：100）
    state BACKUP      # 初始状态：BACKUP（备节点）
    interface ens160  # 网卡名必须和20节点一致
    virtual_router_id 51  # VRRP组ID：必须和20节点VI_1的51一致，否则无法组成同一组
    priority 90       # 优先级：90 < 20节点的100，因此20节点是VI_1的Master
    advert_int 1      # 心跳间隔：和20节点一致（1秒）
    authentication {
        auth_type PASS
        auth_pass 1111  # 认证密码：必须和20节点VI_1的1111一致，否则认证失败
    }
    virtual_ipaddress {
        172.25.254.101  # 同一VIP：100（和20节点VI_1一致）
    }
    # 状态脚本（和20节点路径一致，需确保脚本在23节点也存在）
    notify_master "/usr/local/bin/keepalived_notify.sh master"
    notify_backup "/usr/local/bin/keepalived_notify.sh backup"
    notify_fault "/usr/local/bin/keepalived_notify.sh fault"
}
​
vrrp_instance VI_2 {  # 对应20节点的VI_2（VIP2：101）
    state MASTER      # 初始状态：MASTER（主节点）
    interface ens160
    virtual_router_id 52  # VRRP组ID：必须和20节点VI_2的52一致
    priority 100      # 优先级：100 > 20节点的90，因此23节点是VI_2的Master
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 2222  # 认证密码：必须和20节点VI_2的2222一致
    }
    virtual_ipaddress {
        172.25.254.102  # 同一VIP：101
    }
    # 状态脚本
    notify_master "/usr/local/bin/keepalived_notify.sh master"
    notify_backup "/usr/local/bin/keepalived_notify.sh backup"
    notify_fault "/usr/local/bin/keepalived_notify.sh fault"
}
EOF
​
# 重启Keepalived
systemctl restart keepalived && systemctl enable keepalived

关键配置行的核心规则（必记）

配置项 核心规则
virtual_router_id 同一 VIP 的 VRRP 实例 ID 必须相同（如 VI_1 的 51），不同 VIP 的 ID 必须不同（如 VI_2 的 52）
priority 优先级决定最终 Master 角色，数值越高越优先（初始 state 仅为参考）
auth_pass 同一 VRRP 实例的节点密码必须一致（如 VI_1 的 1111），否则无法加入组
interface 必须绑定服务器实际存在的网卡（可通过ip addr查看），否则 VIP 无法挂载
virtual_ipaddress 同一 VRRP 实例的 VIP 必须一致，是客户端访问的核心入口
advert_int 同一组的节点心跳间隔必须一致（建议 1 秒），否则会判定对方故障

六、验证与访问

6.1 基础验证
复制代码
​
# 检查HAProxy后端健康状态
curl http://172.25.254.10:8080/haproxy-stats # 账号admin/密码admin123
​
# 检查VIP是否生效

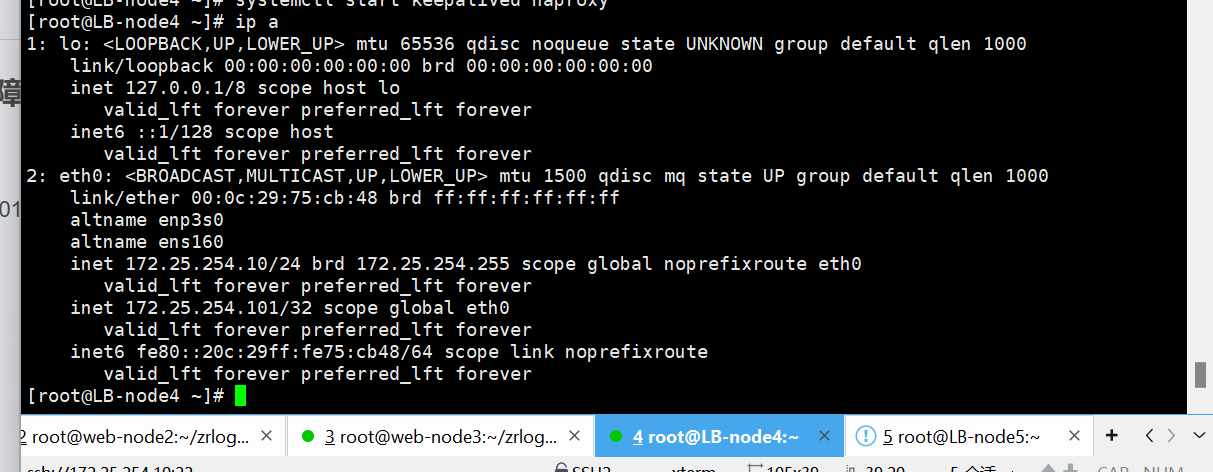

ip addr show | grep 172.25.254.101
ip addr show | grep 172.25.254.102
​
# 测试VIP访问
curl -I http://172.25.254.101/
curl -I http://172.25.254.102/

HAProxy 监控页面全解析（从图中能看出的核心信息）

这是 HAProxy 2.4.22 版本的负载均衡状态监控页，能直观看到 HAProxy 进程状态、前端监听、后端服务器健康状态、流量 / 错误等核心信息，下面分模块拆解：

一、General process information（全局进程信息）

这部分是 HAProxy 服务本身的运行状态：

  1. 进程基本信息

    • pid = 12284：HAProxy 进程 ID 正常，进程数 nbproc = 1（单进程模式，符合配置），线程数 nbthread = 2；

    • uptime = 0d 0h02m11s：HAProxy 已启动 2 分 11 秒，服务正常运行；

    • Running tasks: 0/15; idle = 100 %：当前无运行中任务，空闲率 100%，说明无业务请求压力。

  2. 系统资源限制

    • maxconn = 4000：全局最大并发连接数（和你配置的 global 段 maxconn 4000 一致）；

    • current conns = 1：当前仅 1 个连接（就是你访问监控页的连接），无业务连接；

    • conn rate = 1/sec：连接速率 1 次 / 秒，bit rate = 0.000 kbps：当前无业务流量。

  3. 状态色标说明

    • 绿色 = active UP（正常在线），红色 = active or backup DOWN（故障离线），黄色 = 过渡状态；

    • 图中后端 zrlog1/zrlog2 为红色，说明两台后端 ZrLog 服务器全部处于 DOWN 状态。

二、stats 监听段（监控页自身的前端）

这是你访问的 8080/haproxy-stats 监控端口的状态：

  1. Frontend（前端）

    • Status: OPEN：监控端口正常监听，可正常访问；

    • Sessions: Cur=1：当前 1 个连接（你的浏览器访问），Total=3：累计 3 次连接；

    • Bytes In=461 / Out=263：监控页的请求 / 响应字节数，无业务流量。

  2. Backend（后端）

    • Status: 2m11s UP：后端状态正常，和 HAProxy 启动时间一致；

    • LastChk: 2m11s UP：最后一次健康检查正常，监控服务自身无故障。

三、http-in 前端段（业务 80 端口监听）

这是你配置的 frontend http-in（监听 80 端口，业务入口）的状态：

  1. Frontend 状态

    • Status: OPEN：80 端口正常监听，可接收客户端请求；

    • Sessions: Cur=0, Max=1, Total=1：当前无业务连接，累计 1 次连接（测试访问）；

    • Errors: Req=1：有 1 次请求错误（因为后端服务器全 DOWN，请求转发失败）。

四、zrlog_servers 后端段（核心业务后端，关键问题所在）

这是你配置的 backend zrlog_servers（ZrLog 应用服务器池）的状态，核心问题一目了然：

1. 后端服务器状态（最关键）

服务器 状态 健康检查结果 核心问题
zrlog1（172.25.254.10:9090） 2m11s DOWN L4CON in 0ms 第 4 层连接失败（HAProxy 连不上 9090 端口，服务器 / 服务宕机）
zrlog2（172.25.254.20:9090） 2m10s DOWN L4CON in 0ms 同样 L4 层连接失败，两台后端全部离线

2. 关键指标解读

  • Status: 2m10s DOWN：两台服务器从 HAProxy 启动后就一直处于 DOWN 状态，从未正常上线；

  • LastChk: L4CON in 0ms：健康检查是第 4 层（TCP 层）连接检查，0ms 超时说明 HAProxy 根本连不上 9090 端口，直接拒绝连接；

  • Dwn: 1 / Dwntme: 2m11s：服务器故障次数 1 次，故障时长 2 分 11 秒（和 HAProxy 启动时间一致）；

  • Backend 总状态: 2m10s DOWN：因为两台后端全 DOWN，整个后端服务器池状态为 DOWN，业务完全不可用。

五、从页面能直接得出的结论（核心）

  1. HAProxy 服务本身正常：进程运行、80/8080 端口正常监听，监控页可正常访问；

  2. 两台 ZrLog 应用服务器（172.25.254.100/24:9090）全部故障离线：HAProxy 无法连接到后端 9090 端口，业务完全不可用；

  3. 故障原因定位：

    复制代码
    L4CON in 0ms

    是 TCP 层连接失败，说明：

    • 要么 100/200服务器的 9090 端口未监听（ZrLog/Tomcat 服务未启动 / 端口错）；

    • 要么服务器防火墙 / 网络拦截了 9090 端口，HAProxy 无法连通；

    • 要么服务器本身宕机 / 网络不通。

  4. 当前无业务流量：所有连接数、流量指标均为 0，仅监控页自身有连接。

六、下一步排查步骤（对应页面问题）

  1. 检查后端服务器服务状态 ：在 21/24 节点执行 ss -tnlp | grep 9090，确认 9090 端口是否被 ZrLog/Tomcat 监听；

  2. 测试连通性 ：在 HAProxy 节点（20）执行 telnet 172.25.254.100/24: 9090、telnet 172.25.254.200/24: 9090，验证是否能连通；

  3. 检查防火墙 ：在 100/200 节点执行 firewall-cmd --list-ports，确认 9090 端口已放行；

  4. 重启应用服务：在 100/200 节点重启 ZrLog/Tomcat，等待健康检查后，监控页服务器状态会变为绿色 UP。

补充：正常状态的参考

如果后端服务器正常，zrlog_servers 段会显示：

  • 服务器 Status: UP（绿色），LastChk: L7OK in 2ms（7 层健康检查通过）；

  • Backend 总状态: UP，业务可正常访问。

6.2 前端访问

  • 主 VIP：http://172.25.254.101

  • 备 VIP：http://172.25.254.102

6.3模拟故障

正常状态：

  • 20 节点：持有 VIP1（101）（VI_1 Master），不持有 VIP2（102）（VI_2 Backup）；

  • 23 节点：持有 VIP2（102）（VI_2 Master），不持有 VIP1（101）（VI_1 Backup）；

  • 客户端访问 VIP1 → 100节点，访问 VIP2 → 200节点，两台服务器同时承载业务。

故障状态：

  • 若 100节点宕机：200 节点的 VI_1 优先级（90）成为最高，自动接管 VIP1（100），此时 200 节点同时持有 VIP1 和 VIP2；

  • 若 200 节点宕机：100 节点的 VI_2 优先级（90）成为最高，自动接管 VIP2（102），此时 20 节点同时持有两个 VIP；

  • 故障恢复后，优先级高的节点会重新接管对应 VIP（默认抢占模式）。

ZrLog 高可用架构故障验证实操步骤（基于文档环境）

以下是针对20节点（172.25.254.10 ）和23节点（172.25.254.20 ）双主故障场景的完整验证流程，包含环境检查、故障模拟、验证点、恢复操作全环节。

前置准备

  1. 确认所有节点服务正常运行：

    复制代码
    # 10/20节点检查HAProxy+Keepalived状态
systemctl status haproxy keepalived
# 检查VIP归属（20节点应持有100，23节点应持有101）
ip addr | grep -E "172.25.254.101|172.25.254.102"
# 验证VIP可正常访问
curl -I http://172.25.254.101/
curl -I http://172.25.254.102/

  2. 打开 HAProxy 监控页面（备用）：浏览器访问

    复制代码
    http://172.25.254.10:8080/haproxy-stats

    （账号admin/ 密码admin123），确认后端zrlog1/zrlog2 均为 UP 状态。

故障场景 1：10节点宕机（模拟整机故障）

步骤 1：模拟 10 节点宕机

直接在 10节点执行停机 / 断网操作（任选一种）：

复制代码
# 方式1：停止核心服务（模拟服务级故障）
systemctl stop haproxy keepalived
# 方式2：断开网卡（模拟网络/整机故障，更贴近真实场景）
ifdown eth0  # 网卡名需与keepalived配置一致
ifup eth0  # 重新启用ens160网卡

步骤 2：验证 20 节点接管 VIP1

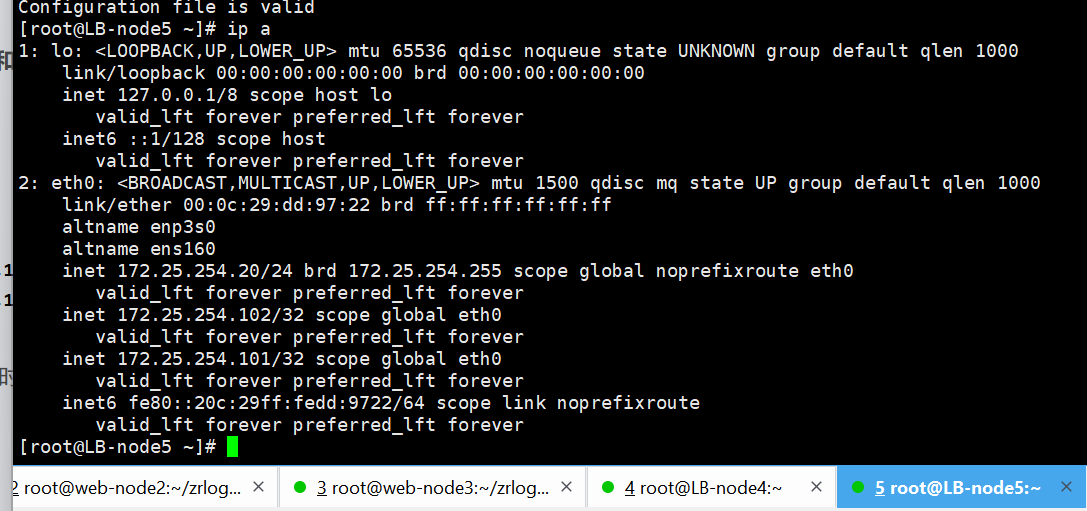

  1. 在 20节点检查 VIP 归属：

    复制代码
    ip addr | grep -E "172.25.254.101|172.25.254.102"

    ✅ 预期结果：20节点同时显示1172.25.254.101和172.25.254.102（两个 VIP 均漂移到 20节点）。

  1. 验证 VIP 访问可用性：

    复制代码
    # 多次访问两个VIP，确认无中断
for i in {1..5}; do curl  http://172.25.254.101/; sleep 1; done
for i in {1..5}; do curl  http://172.25.254.102/; sleep 1; done

    ✅ 预期结果：所有请求返回200 OK，无 502 / 超时错误。

  2. 查看 20 节点 Keepalived 日志（确认切换过程）：

    复制代码
    journalctl -u keepalived -f | grep "VI_1"
[root@LB-node5 ~]# journalctl -u keepalived -f | grep "VI_1"
3月 25 19:03:56 LB-node5 Keepalived_vrrp[31878]: (VI_1) Sending/queueing gratuitous ARPs on eth0 for 172.25.254.101

  3. ✅ 预期日志：VRRP_Instance(VI_1) Entering MASTER STATE（VI_1 从 Backup 切换为 Master）。

步骤 3：恢复 10节点

复制代码
# 方式1：恢复网卡（若用断网模拟）
ifup eth0
# 方式2：重启服务
systemctl start keepalived haproxy

# 验证VIP漂移回20节点
sleep 10  # 等待VRRP协商（默认1秒心跳，约10秒完成抢占）
ip addr | grep 172.25.254.101  # 10节点应重新持有100
ip addr | grep 172.25.254.102  # 20节点仍持有101

故障场景 2：20节点宕机（模拟整机故障）

步骤 1：恢复初始状态

确保 10节点已恢复正常（持有 100）、20 节点持有 101，验证基础访问正常。

步骤 2：模拟 20 节点宕机

在 20 节点执行停机 / 断网操作：

复制代码
# 方式1：停止核心服务
systemctl stop haproxy keepalived
# 方式2：断开网卡
ifdown eth0

步骤 3：验证 10 节点接管 VIP2

  1. 在 10 节点检查 VIP 归属：

    复制代码
    ip addr | grep -E "172.25.254.101|172.25.254.102"

✅ 预期结果：10节点同时显示172.25.254.101和172.25.254.102（两个 VIP 均漂移到 10 节点）。

  1. 验证 VIP 访问可用性：

    复制代码
    for i in {1..3}; do curl -I -s http://172.25.254.101/ | grep "HTTP/1.1"; sleep 1; done

for i in {1..3}; do curl -I -s http://172.25.254.102/ | grep "HTTP/1.1"; sleep 1; done

相关推荐
xyzhan2 小时前
使用Delphi开发混凝土生产车间自动化过程控制系统的仿真系统
运维·物联网·自动化·delphi·仿真·混凝土车间
AAA阿giao2 小时前
从零到精通 NestJS：深度剖析待办事项（Todos）项目，全面解析 Nest 架构、模块与数据流
架构·typescript·node.js·nestjs·全栈开发·后端框架
默|笙2 小时前
【Linux】进程间通信（5）_消息队列与信号量
linux
半路_出家ren2 小时前
Nginx基础学习
运维·网络·网络协议·学习·nginx·网络安全
浅念-2 小时前
Linux 基础命令与核心知识点
linux·数据结构·c++·经验分享·笔记·算法·ubuntu
CaracalTiger2 小时前
Windows 环境下 OpenClaw 的安装与千问Qwen、Kimi、MiniMax、GLM国产大模型配置完全指南
运维·ide·windows·开源·github·aigc·ai编程
默|笙2 小时前
【Linux】进程信号（2）_信号保存
linux·运维·服务器
youyoulg2 小时前
opencode在Linux终端中无法复制文字的解决方法
linux·服务器·人工智能
2301_807367192 小时前
Linux（CentOS）安装 Nginx
linux·nginx·centos
热门推荐
01GitHub 镜像站点02Qwen3.5 开源全解析：从 0.8B 到 397B，代际升级 + 全场景选型指南03围棋-html版本04班级宠物园部署指南05小黑课堂计算机二级WPSoffice题库软件下载安装教程（2026年3月最新版）06OpenClaw 使用和管理 MCP 完全指南07UV安装并设置国内源08“wsl --install -d Ubuntu-22.04”下载慢，中国地区离线安装 Ubuntu 22.04 WSL方法（亲测2025年5月6日）09机器学习深度学习二——GAN网络10OpenClaw Control UI安全上下文访问配置
