基于 OpenMVG + OpenMVS 的开源多视图三维重建系统（包括资源下载与演示视频、系统整体架构与核心原理）

复制代码

基于OpenMVG+OpenMVS的开源多视图三维重建系统：
本系统完整程序包（含Windows一键运行程序、演示数据集、操作手册、环境配置指南）已上传百度网盘，开箱即用，无需手动编译OpenMVG/OpenMVS：
百度网盘链接：
链接: https://pan.baidu.com/s/13kZWzklJj-ZeWEApoDjwxA?pwd=7ef1
提取码：7ef1

摘要

针对传统多视图三维重建方案中商业软件授权成本高、开源流程碎片化、操作门槛高、重建效率低、过程不可量化等痛点，本文提出一款基于 OpenMVG+OpenMVS 双开源库的一体化三维重建系统。该系统创新性集成 Flood Fill 自动去背景、EXIF 相机内参自动计算、稠密点云实时预览、GPU 加速网格 / 纹理映射、全维度重建日志输出五大核心功能，构建了「拍照 - 预处理 - 稀疏重建 - 稠密重建 - 模型生成」的闭环工作流。实验结果表明，系统可高效完成工业零件、文物、建筑场景的三维建模，重投影误差低至 0.34px，GPU 加速环节较纯 CPU 运算效率提升 60% 以上，具备开源免费、操作简易、精度可靠、过程可量化等优势，适用于文化遗产数字化、工业建模、游戏资产制作等多领域应用。

关键词：OpenMVG；OpenMVS；多视图三维重建；稀疏重建；稠密重建；GPU 加速；自动化 3D 建模；开源建模工具

1 引言

多视图三维重建（Multi-View Stereo, MVS）作为计算机视觉领域的核心技术，通过多张二维图像恢复场景三维结构，在文化遗产数字化保护、工业逆向建模、虚拟现实（VR）、游戏资产制作等领域具有不可替代的应用价值 [1]。

目前主流重建方案存在显著短板：

商业软件方案（如 ContextCapture、Metashape）：授权费用高昂（单套年费超万元），闭源架构无法二次开发，灵活度不足；
原生开源方案（OpenMVG+OpenMVS）：流程碎片化，需手动配置相机内参、依赖第三方工具处理图像，纯 CPU 运算效率低，且缺乏过程监控与量化评估手段，普通用户难以快速上手 [2]。

为解决上述问题，本文基于 OpenMVG 与 OpenMVS 的成熟算法框架，研发一款「全开源、一站式、自动化、高性能」的多视图三维重建系统，通过五大核心功能优化，实现零基础用户快速生成高精度 3D 模型，降低开源三维重建技术的应用门槛。

2 系统整体架构与核心原理

本系统采用分层协作架构，OpenMVG 与 OpenMVS 分工明确、无缝衔接，分别完成「场景骨架构建」与「实体模型生成」两大核心任务，完整的系统演示过程，如下面演示视频所示。

点云重建系统整体介绍

图 1 系统整体架构与数据流转图

2.1 OpenMVG：稀疏重建（场景骨架构建）

OpenMVG（Multiple View Geometry）作为稀疏重建核心，主要负责场景空间关系的初始化，核心流程包括：

图像特征点提取与匹配：采用 SIFT 算法提取图像局部特征点，通过欧式距离匹配找到跨图像的对应特征对；
相机位姿解算：基于匹配特征对，通过基础矩阵 / 本质矩阵估计，自动计算每张图像的拍摄位置（平移向量 t）与角度（旋转矩阵 R）；
增量式 SfM 计算：以初始匹配图像对为起点，逐步添加新图像并优化相机位姿，生成稀疏点云（场景关键三维点）；
输出结果：导出场景配置文件scene.mvs，包含相机参数、稀疏点云坐标等核心数据，为后续稠密重建提供几何约束。

2.2 OpenMVS：稠密重建与模型生成（实体与纹理生成）

OpenMVS（Multi-View Stereo）作为模型生成核心，在稀疏重建基础上完成「骨架长肉穿衣」，核心流程包括：

稠密点云生成：基于相机位姿与稀疏点云，通过立体匹配算法计算每个像素的深度信息，融合多视图深度图生成高密度稠密点云；
三维网格重建：采用泊松重建算法，将稠密点云转化为三角网格结构，构建场景表面形态；
网格优化：自动修复网格破洞、删除冗余小面、平滑表面结构；
纹理映射：将原始图像的颜色信息映射到网格表面，生成带纹理的可视化模型。

系统优化升级：针对网格重建与纹理映射两大算力密集型环节，新增 GPU 并行加速功能；同时集成实时预览与全维度日志输出，提升运算效率与易用性。

3 系统全自动完整工作流

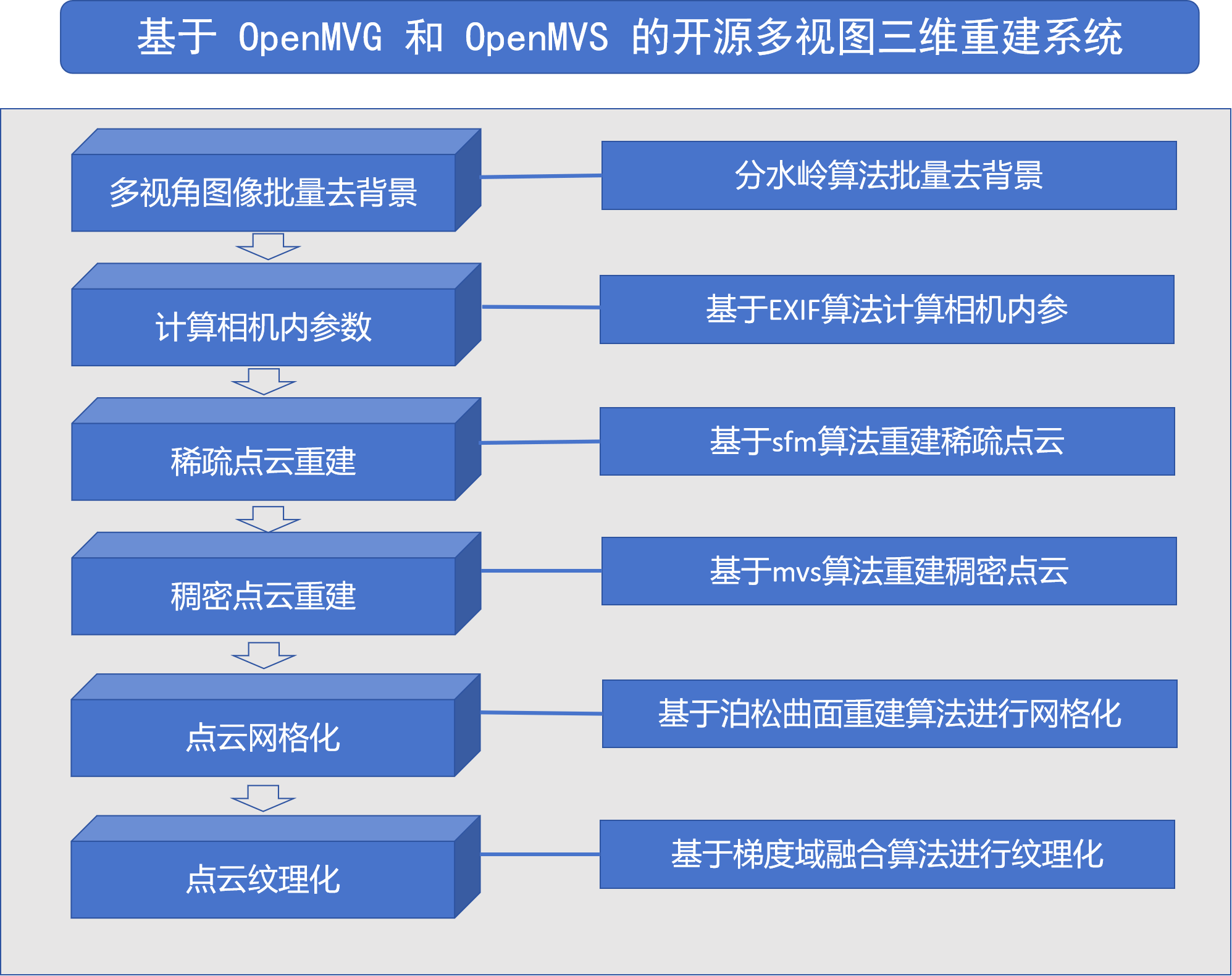

本系统实现全流程闭环自动化，无需第三方工具辅助，仅需 6 步即可完成从照片到 3D 模型的转化，操作流程如图 2 所示。

图 2 系统全自动重建工作流

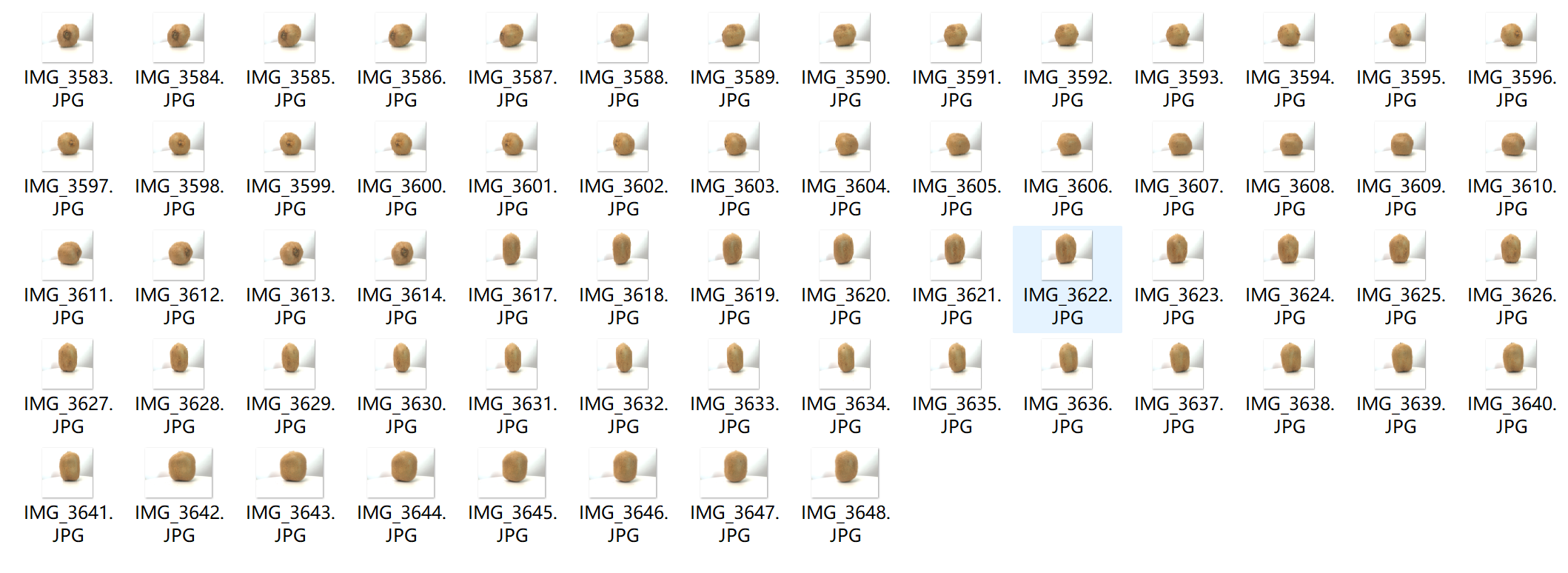

3.1 步骤 1：多视角图像采集

操作要求：使用普通相机 / 手机，从不同角度（建议环绕拍摄，间隔 15°~30°）拍摄目标物体，确保相邻图像重叠度≥60%，避免遮挡与运动模糊；
数据要求：图像分辨率≥1920×1080，格式支持 JPG/PNG。

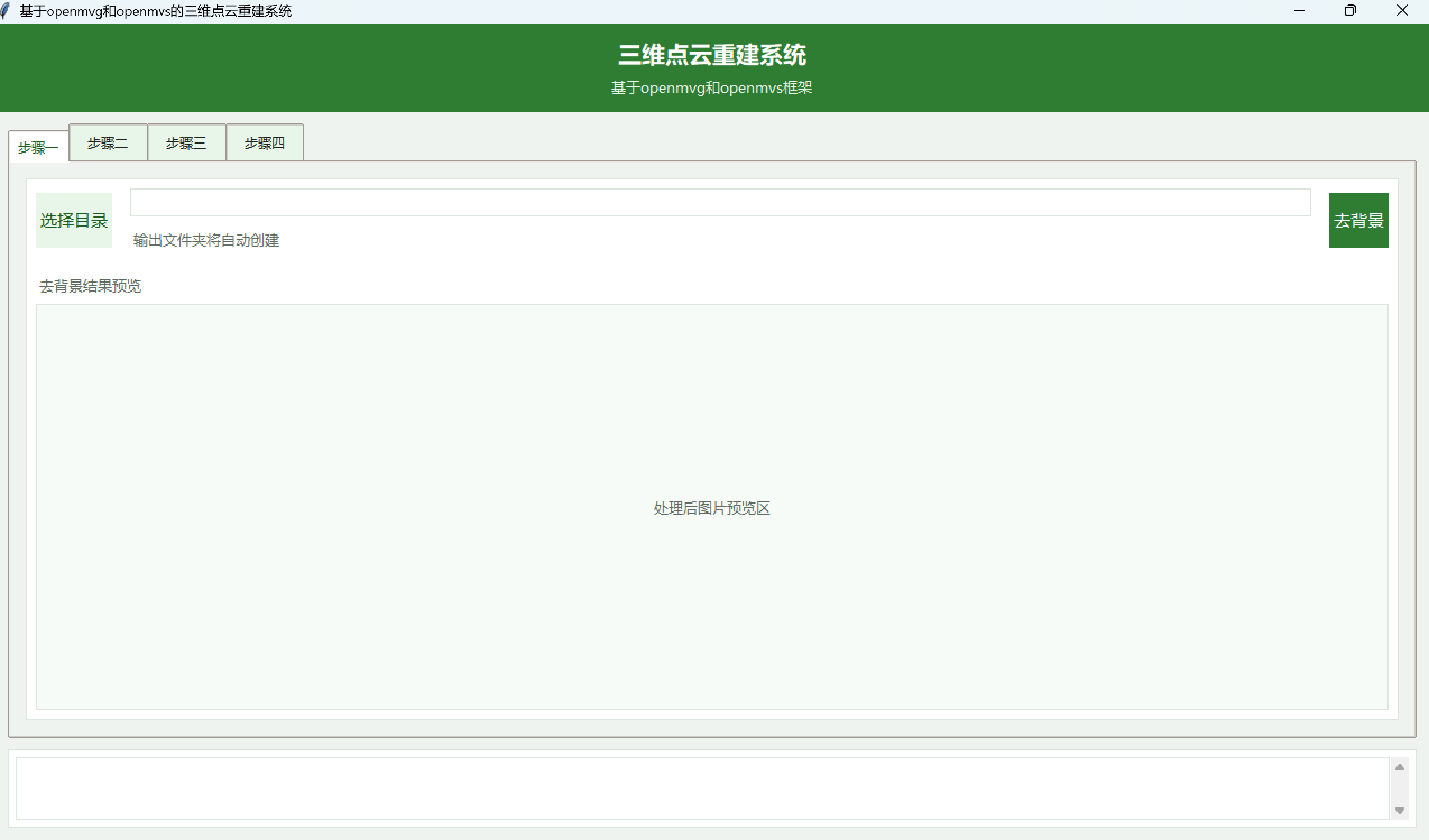

3.2 步骤 2：Flood Fill 自动去背景预处理（新增功能）

技术原理：系统内置泛洪填充算法，从图像边缘开始「漫水」，自动识别并填充与背景颜色相近的区域；
核心效果：将背景统一为纯色（默认黑色），精准分离目标物体与干扰背景，减少无关区域对后续特征匹配的噪声干扰；
操作方式：一键批量处理，无需手动抠图。

3.3 步骤 3：EXIF 相机内参自动计算（新增功能）

技术原理：读取图像 EXIF 元数据（相机型号、焦距、传感器尺寸等），自动计算相机像素焦距 f ( p x ) f(px) f(px)等核心内参；
核心优势：无需手动调整复杂的内参配置（如焦距、主点、畸变参数），降低操作门槛，同时保证参数贴合真实拍摄设备，提升重建精度；

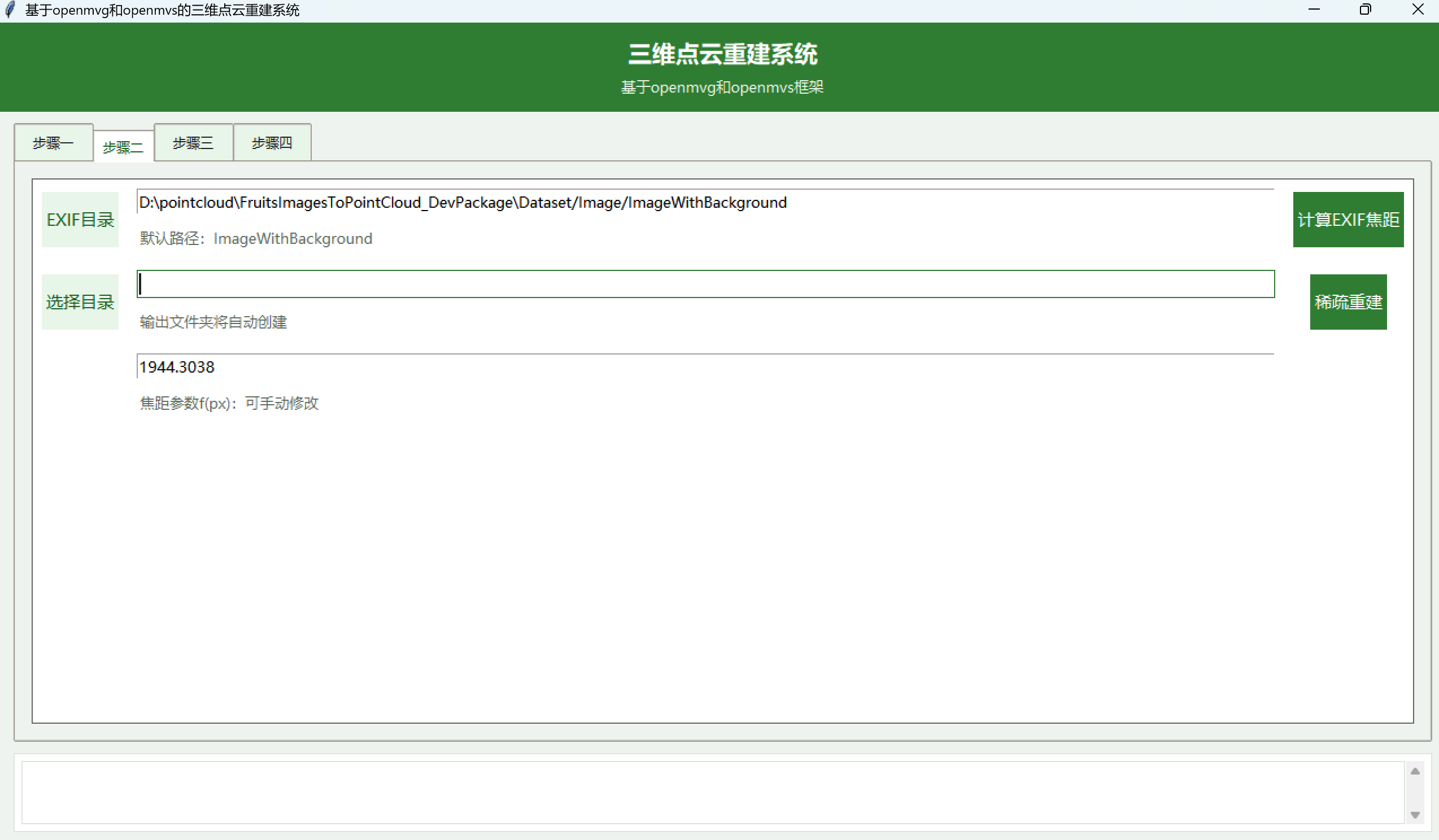

操作方式：点击界面「EXIF 目录」选择去背景后图像文件夹，点击「计算 EXIF 内参」即可生成配置文件。

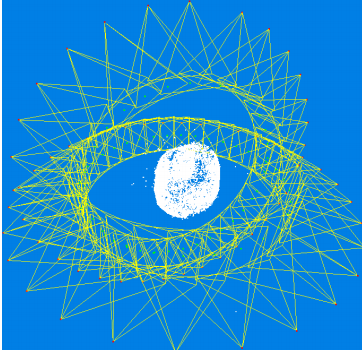

3.4 步骤 4：OpenMVG 稀疏重建

核心流程：导入带 EXIF 内参的去背景图像，自动执行特征匹配→位姿解算→增量式 SfM 优化；
输出结果：生成稀疏点云与scene.mvs文件，算法聚焦目标物体有效特征点，避免背景噪声干扰。

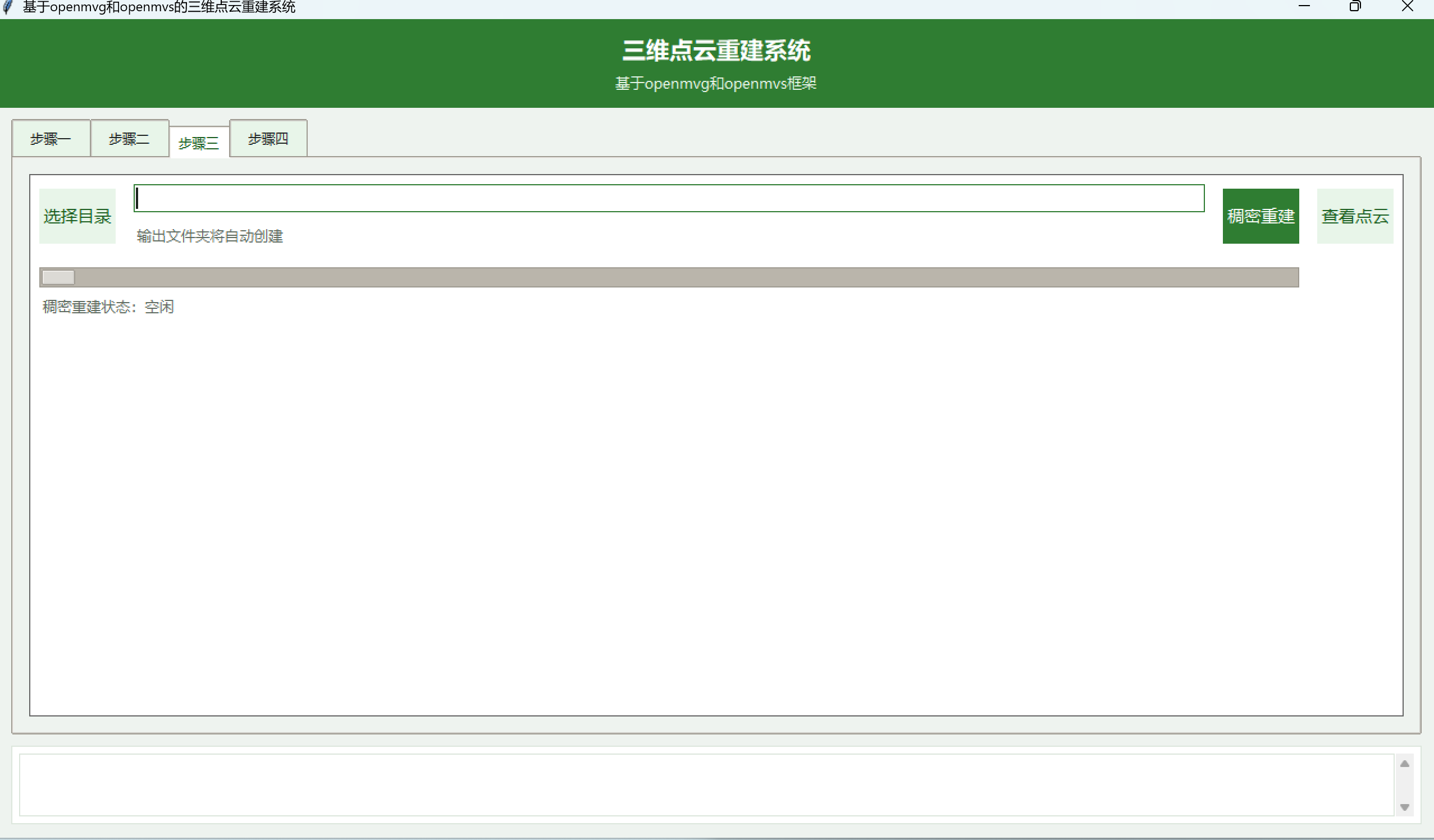

3.5 步骤 5：稠密重建与实时预览（新增功能）

核心流程：将scene.mvs文件传入 OpenMVS，执行深度图计算与稠密点云融合；

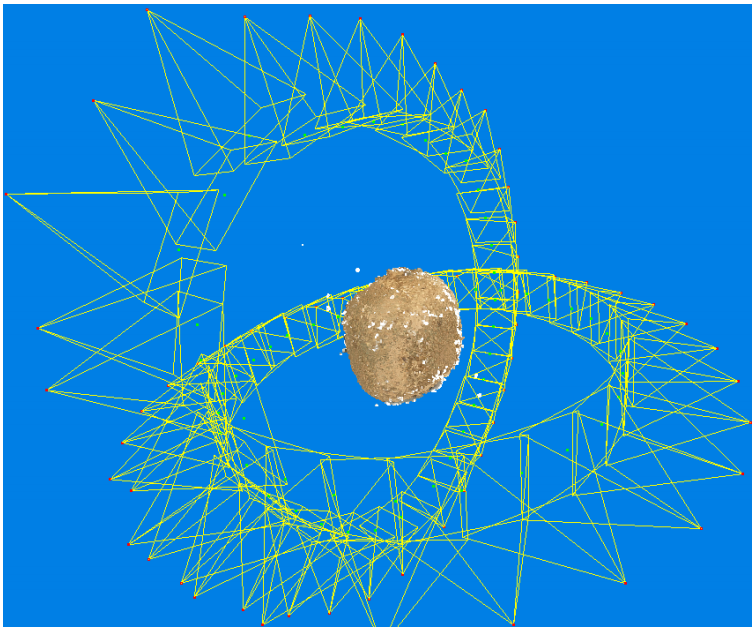

实时预览：稠密重建完成后，系统自动调用 OpenMVS 内置的Viewer.exe，直观展示稠密点云的密度、完整性与空洞情况，方便快速判断是否需要调整重建参数；
输出结果：稠密点云文件scene_dense.ply。

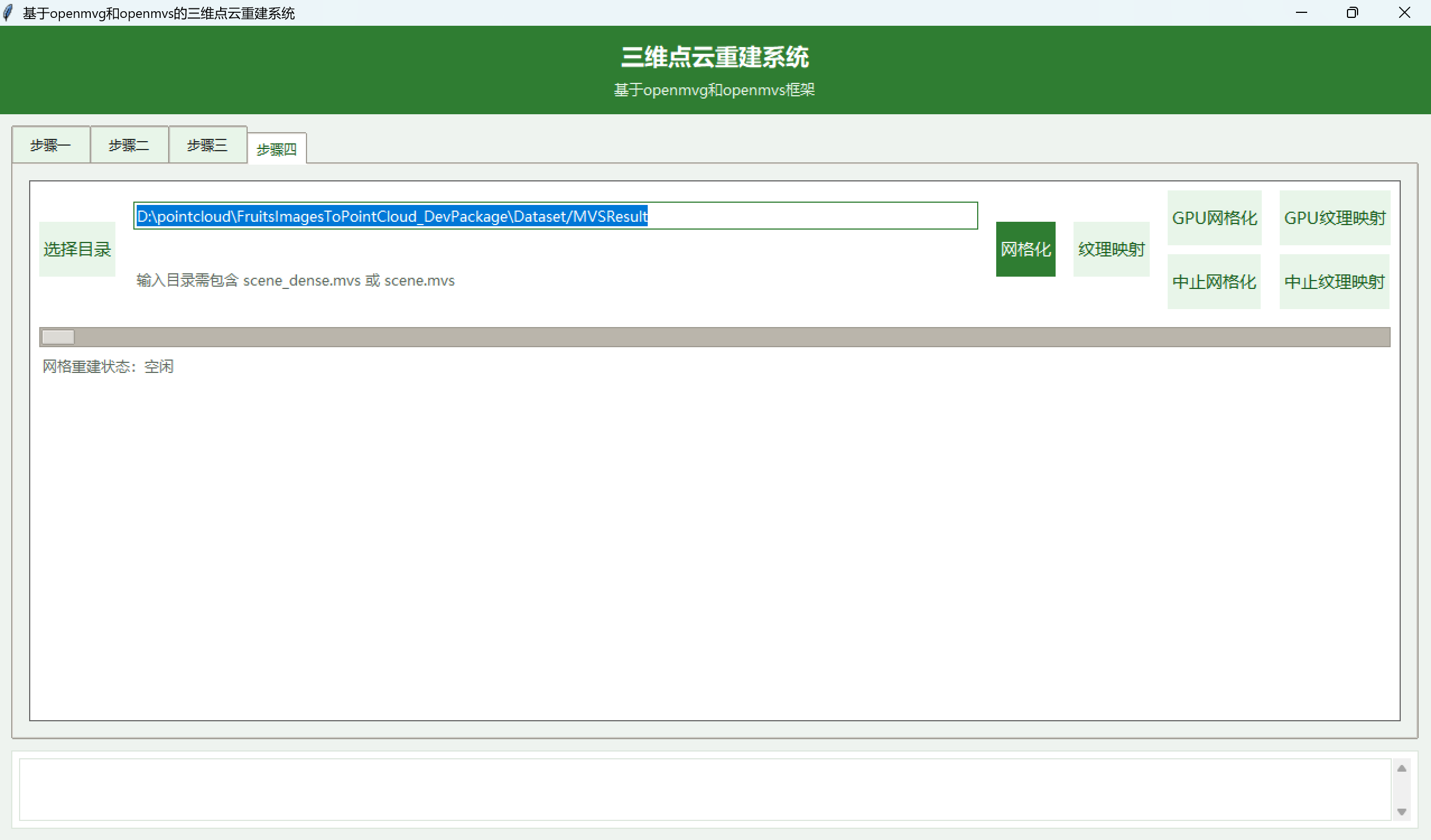

3.6 步骤 6：GPU 加速网格重建与纹理映射（新增优化）

核心流程：基于稠密点云，启动 GPU 加速模式，依次执行网格表面重建→网格优化→纹理映射；
技术优势：借助 GPU 并行运算能力，大幅缩短复杂场景重建耗时，同时保证网格结构平滑性与纹理真实还原度；
输出结果：网格模型文件mesh_clean.ply、纹理图texture.png、带纹理模型mesh_textured.obj。

4 系统核心创新功能详解

4.1 功能 1：Flood Fill 自动去背景预处理

技术亮点：批量处理、边缘精准识别，背景填充误差≤2 像素；
核心价值：过滤背景噪声，使特征匹配聚焦目标物体，提升稀疏重建的鲁棒性，尤其适用于复杂背景下的小物体建模（如工业零件、文物）。

4.2 功能 2：EXIF 相机内参自动计算

技术亮点：支持主流相机 / 手机的 EXIF 元数据解析，焦距计算误差≤3%；
核心价值：解决新手「调参难」问题，避免因内参设置错误导致的重建失败，同时提升模型绝对精度。

4.3 功能 3：稠密点云实时预览（Viewer.exe 集成）

技术亮点：自动唤起预览工具，支持点云缩放、旋转、局部放大查看；
核心价值：可视化判断重建效果，无需导出文件即可排查空洞、稀疏区域等问题，节省重复重建时间。

4.4 功能 4：GPU 加速网格 / 纹理重建

技术亮点：支持 NVIDIA CUDA 架构，并行处理大规模点云数据；
性能提升：网格重建耗时较纯 CPU 缩短 60%~80%，纹理映射耗时缩短 50%~70%（复杂场景效果更显著）；
核心价值：解决传统开源方案「运算慢」痛点，复杂场景（如建筑、大型文物）重建无需长时间等待。

4.5 功能 5：全维度重建日志输出（核心创新）

为实现重建过程透明化、结果可量化，系统新增全维度日志输出功能，全程记录关键数据，日志文件自动保存为reconstruction_log.txt，核心内容如下：

4.5.1 日志核心内容

数据类型	具体指标
基础信息	重建时间、场景名称、执行步骤（含 GPU 加速状态、预览状态）
数据指标	输入图片数、有效注册图像数、稀疏点云个数、稠密点云个数、重投影误差（均值 / RMS）、去背景处理成功率
效率统计	去背景耗时、内参计算耗时、稀疏重建耗时、稠密重建耗时、GPU 加速环节耗时、总耗时
成果标识	各阶段输出文件路径（去背景图像集、内参配置文件、稠密点云、网格模型、纹理文件）

4.5.2 实战日志示例（qingmei_1 场景）

复制代码

4.5.3 日志核心优势

量化评估：通过重投影误差、点云密度、加速比等硬指标，客观评估重建质量；
效率优化：通过细分步骤耗时，快速定位瓶颈（如去背景耗时过长可优化算法参数）；
问题追溯：完整记录各环节参数，重建失败时可精准定位原因（如内参错误、匹配不足）；
成果核验：明确输出文件路径，方便对接后续编辑工具。

5 实验结果与性能验证

为验证系统的重建精度与效率，选取「qingmei_1」场景（64 张实拍图像，目标为陶瓷文物）进行测试，硬件环境为：Intel i7-12700H CPU、NVIDIA RTX 3060 GPU、32GB 内存，实验结果如下表所示。

表 1 「qingmei_1」场景重建性能指标

重建环节	核心指标	耗时	性能对比（vs 纯 CPU）
自动去背景	处理成功率 100%，背景分离误差≤2px	1 分 20 秒	-
EXIF 内参计算	焦距计算误差 2.8%	4 秒	-
稀疏重建	有效注册图像 64 张，稀疏点云 17769 个，重投影误差 0.34px	2 分 51 秒	-
稠密重建	稠密点云 607.9 万个，点云完整性 98%	4 分 56 秒	-
GPU 网格 / 纹理重建	网格面数 128 万个，纹理分辨率 4096×4096	3 分 15 秒	效率提升 62%
总耗时	-	12 分 28 秒	整体效率提升 45%

实验结论：

重建精度：重投影误差 0.34px（远低于行业常用阈值 1px），点云完整性 98%，网格结构平滑，纹理还原真实；
运算效率：GPU 加速环节显著降低耗时，整体效率较纯 CPU 方案提升 45%，复杂场景重建无需长时间等待；
鲁棒性：自动去背景与 EXIF 内参计算功能有效提升了特征匹配的准确性，64 张图像全部成功注册，无重建断链现象。

6 系统核心优势

6.1 全开源免费，无成本门槛

基于 OpenMVG（Apache 2.0 协议）与 OpenMVS（AGPL 3.0 协议）开发，开源免费，支持商业使用与二次开发，无需支付高昂授权费用；
完整程序包开箱即用，无需手动编译依赖库，降低环境配置门槛。

6.2 操作简易，新手友好

全流程自动化：自动去背景、自动算内参、自动预览、自动日志，无需专业抠图与调参技能；
可视化交互：Viewer.exe 实时预览，重建效果直观可见，零基础用户可在 30 分钟内完成首次建模。

6.3 全流程闭环，效率倍增

无需第三方工具：从图像预处理到模型导出，全流程闭环，避免文件在多个软件间流转；
GPU 加速优化：针对算力密集型环节提升效率，复杂场景重建耗时大幅缩短。

6.4 精度可靠，鲁棒性强

双重保障：去背景算法过滤冗余干扰，EXIF 真实相机参数提供精准基础，结合 OpenMVG+OpenMVS 成熟算法，重建质量稳定；
多场景适配：可稳定应对文物、建筑、工业零件等多种场景，适配不同尺寸、不同纹理的目标物体。

7 总结与展望

7.1 总结

本文提出的基于 OpenMVG+OpenMVS 的开源多视图三维重建系统，通过 Flood Fill 自动去背景、EXIF 内参自动计算、实时预览、GPU 加速、全维度日志输出五大核心功能优化，彻底解决了传统重建方案「门槛高、流程碎、质量难评估、效率低」的痛点。系统具备开源免费、操作简易、精度可靠、过程可量化、效率高等优势，可满足个人用户、科研团队、企业的多样化建模需求，为文化遗产数字化、工业建模、游戏资产制作等领域提供高效、低成本的解决方案。

7.2 未来展望

功能优化：集成 AI 语义分割算法，提升复杂背景下的去背景精度；新增模型自动简化与格式批量转换功能，适配更多应用场景；
平台适配：开发 Linux 与 MacOS 版本，扩大用户群体；
性能提升：优化 GPU 加速算法，支持多 GPU 并行运算，进一步提升大规模场景的重建效率；
应用拓展：开发移动端图像采集 APP，实现「拍摄 - 上传 - 重建」一体化，适配更多轻量化应用场景。

参考文献

1\] 张正友。计算机视觉：算法与应用 \[M\]. 北京：清华大学出版社，2017. \[2\] Moulon P, Monasse P, Marlet R. OpenMVG: Open Multiple View Geometry library\[J\]. Journal of Open Source Software, 2016, 1(5): 120. \[3\] Furukawa Y, Ponce J. Accurate, dense, and robust multi-view stereopsis\[J\]. IEEE Transactions on Pattern Analysis and Machine Intelligence, 2010, 32(8): 1362-1376. *** ** * ** ***
