SLAM中的非线性优-3D图优化之IMU预积分SE3推导（二十一）

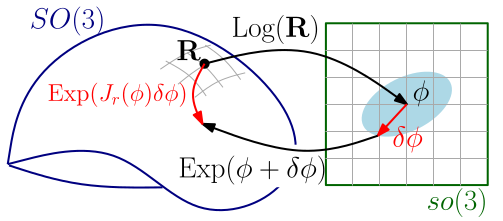

本节开始讲解预积分知识，先从一个SE3推导开始吧，这里只展示结论跟代码，预积分相关理论实际上已经比较成熟，此处就不作冗余的推导了，借用下图用以开始

相信看过我前面讲解的博客的应该都能理解预积是干什么的的，这里简单图示下

上图所说的，实际上预计分因子就是关联两个关键帧的约束，其也是一种观测，接下来我们来看预积分参与优化的流程

完整版代码https://gitee.com/zl_vslam/slam_optimizer/tree/master/multi_sensor_slam

一. 预积分测量模型

预积分代码及公式展示

复制代码

void IMUPreintegration::Integrate(const IMU &imu, double dt) {
    // 去掉零偏的测量
    Vec3d gyr = imu.gyro_ - bg_;  // 陀螺
    Vec3d acc = imu.acce_ - ba_;  // 加计

    // 更新dv, dp, 见(4.13), (4.16)
    dp_ = dp_ + dv_ * dt + 0.5f * dR_.matrix() * acc * dt * dt;
    dv_ = dv_ + dR_ * acc * dt;

    // dR先不更新，因为A, B阵还需要现在的dR

    // 运动方程雅可比矩阵系数，A,B阵，见(4.29)
    // 另外两项在后面
    Eigen::Matrix<double, 9, 9> A;
    A.setIdentity();
    Eigen::Matrix<double, 9, 6> B;
    B.setZero();

    Mat3d acc_hat = SO3::hat(acc);
    double dt2 = dt * dt;

    // NOTE A, B左上角块与公式稍有不同
    A.block<3, 3>(3, 0) = -dR_.matrix() * dt * acc_hat;
    A.block<3, 3>(6, 0) = -0.5f * dR_.matrix() * acc_hat * dt2;
    A.block<3, 3>(6, 3) = dt * Mat3d::Identity();

    B.block<3, 3>(3, 3) = dR_.matrix() * dt;
    B.block<3, 3>(6, 3) = 0.5f * dR_.matrix() * dt2;

    // 更新各雅可比，见式(4.39)
    dP_dba_ = dP_dba_ + dV_dba_ * dt - 0.5f * dR_.matrix() * dt2;                      // (4.39d)
    dP_dbg_ = dP_dbg_ + dV_dbg_ * dt - 0.5f * dR_.matrix() * dt2 * acc_hat * dR_dbg_;  // (4.39e)
    dV_dba_ = dV_dba_ - dR_.matrix() * dt;                                             // (4.39b)
    dV_dbg_ = dV_dbg_ - dR_.matrix() * dt * acc_hat * dR_dbg_;                         // (4.39c)

    // 旋转部分
    Vec3d omega = gyr * dt;         // 转动量
    Mat3d rightJ = SO3::jr(omega);  // 右雅可比
    SO3 deltaR = SO3::exp(omega);   // exp后
    dR_ = dR_ * deltaR;             // (4.9)

    A.block<3, 3>(0, 0) = deltaR.matrix().transpose();
    B.block<3, 3>(0, 0) = rightJ * dt;

    // 更新噪声项
    cov_ = A * cov_ * A.transpose() + B * noise_gyro_acce_ * B.transpose();

    // 更新dR_dbg
    dR_dbg_ = deltaR.matrix().transpose() * dR_dbg_ - rightJ * dt;  // (4.39a)

    // 增量积分时间
    dt_ += dt;
}

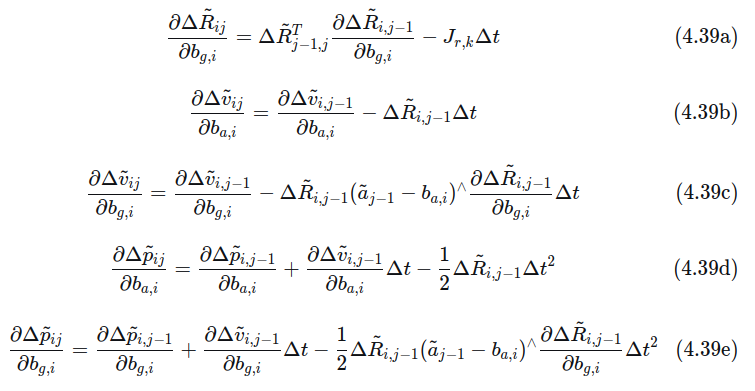

各个公式展示

预积分速度观测量为：

预积分速度观测量为：

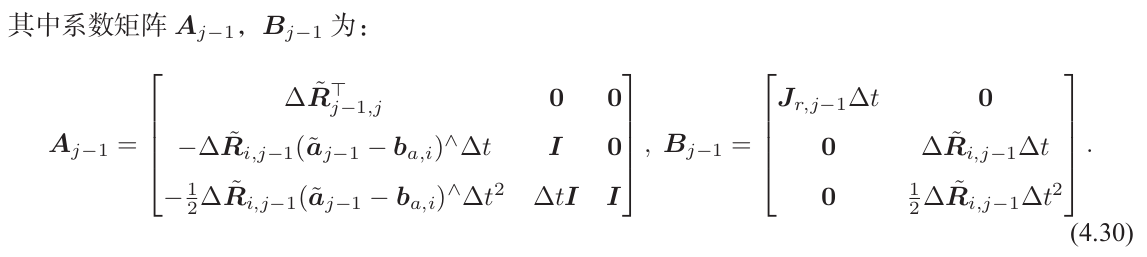

预积分噪声模型：

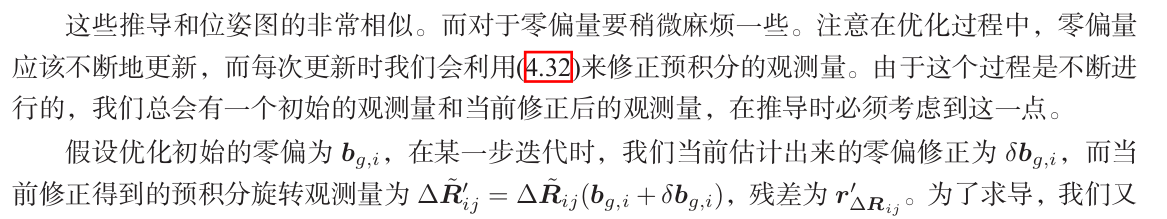

零偏的更新

二. IMU预积分

代码展示

复制代码

NavStated IMUPreintegration::Predict(const sad::NavStated &start, const Vec3d &grav) const {
    SO3 Rj = start.R_ * dR_;
    Vec3d vj = start.R_ * dv_ + start.v_ + grav * dt_;
    Vec3d pj = start.R_ * dp_ + start.p_ + start.v_ * dt_ + 0.5f * grav * dt_ * dt_;

    auto state = NavStated(start.timestamp_ + dt_, Rj, pj, vj);
    state.bg_ = bg_;
    state.ba_ = ba_;
    return state;
}

相应公式如下

三. 预积分残差

代码展示

复制代码

void EdgeInertial::computeError() {
    auto* p1 = dynamic_cast<const VertexPose*>(_vertices[0]);
    auto* v1 = dynamic_cast<const VertexVelocity*>(_vertices[1]);
    auto* bg1 = dynamic_cast<const VertexGyroBias*>(_vertices[2]);
    auto* ba1 = dynamic_cast<const VertexAccBias*>(_vertices[3]);
    auto* p2 = dynamic_cast<const VertexPose*>(_vertices[4]);
    auto* v2 = dynamic_cast<const VertexVelocity*>(_vertices[5]);

    Vec3d bg = bg1->estimate();
    Vec3d ba = ba1->estimate();

    const SO3 dR = preint_->GetDeltaRotation(bg);
    const Vec3d dv = preint_->GetDeltaVelocity(bg, ba);
    const Vec3d dp = preint_->GetDeltaPosition(bg, ba);

    /// 预积分误差项（4.41）
    const Vec3d er = (dR.inverse() * p1->estimate().so3().inverse() * p2->estimate().so3()).log();
    Mat3d RiT = p1->estimate().so3().inverse().matrix();
    const Vec3d ev = RiT * (v2->estimate() - v1->estimate() - grav_ * dt_) - dv;
    const Vec3d ep = RiT * (p2->estimate().translation() - p1->estimate().translation() - v1->estimate() * dt_ -
                            grav_ * dt_ * dt_ / 2) -
                     dp;
    _error << er, ev, ep;
}

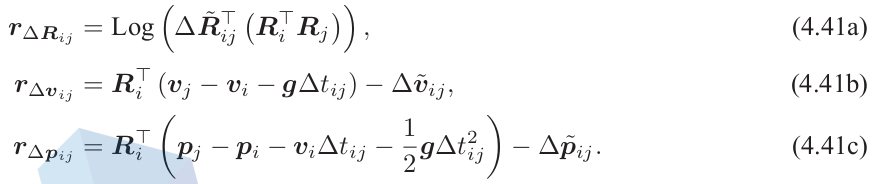

相应公式

四. 预积分残差

代码展示

复制代码

void EdgeInertial::linearizeOplus() {
    auto* p1 = dynamic_cast<const VertexPose*>(_vertices[0]);
    auto* v1 = dynamic_cast<const VertexVelocity*>(_vertices[1]);
    auto* bg1 = dynamic_cast<const VertexGyroBias*>(_vertices[2]);
    auto* ba1 = dynamic_cast<const VertexAccBias*>(_vertices[3]);
    auto* p2 = dynamic_cast<const VertexPose*>(_vertices[4]);
    auto* v2 = dynamic_cast<const VertexVelocity*>(_vertices[5]);

    Vec3d bg = bg1->estimate();
    Vec3d ba = ba1->estimate();
    Vec3d dbg = bg - preint_->bg_;

    // 一些中间符号
    const SO3 R1 = p1->estimate().so3();
    const SO3 R1T = R1.inverse();
    const SO3 R2 = p2->estimate().so3();

    auto dR_dbg = preint_->dR_dbg_;
    auto dv_dbg = preint_->dV_dbg_;
    auto dp_dbg = preint_->dP_dbg_;
    auto dv_dba = preint_->dV_dba_;
    auto dp_dba = preint_->dP_dba_;

    // 估计值
    Vec3d vi = v1->estimate();
    Vec3d vj = v2->estimate();
    Vec3d pi = p1->estimate().translation();
    Vec3d pj = p2->estimate().translation();

    const SO3 dR = preint_->GetDeltaRotation(bg);
    const SO3 eR = SO3(dR).inverse() * R1T * R2;
    const Vec3d er = eR.log();
    const Mat3d invJr = SO3::jr_inv(eR);

    /// 雅可比矩阵
    /// 注意有3个index, 顶点的，自己误差的，顶点内部变量的
    /// 变量顺序：pose1(R1,p1), v1, bg1, ba1, pose2(R2,p2), v2
    /// 残差顺序：eR, ev, ep，残差顺序为行，变量顺序为列

    //       | R1 | p1 | v1 | bg1 | ba1 | R2 | p2 | v2 |
    //  vert | 0       | 1  | 2   | 3   | 4       | 5  |
    //  col  | 0    3  | 0  | 0   | 0   | 0    3  | 0  |
    //    row
    //  eR 0 |
    //  ev 3 |
    //  ep 6 |

    /// 残差对R1, 9x3
    _jacobianOplus[0].setZero();
    // dR/dR1, 4.42
    _jacobianOplus[0].block<3, 3>(0, 0) = -invJr * (R2.inverse() * R1).matrix();
    // dv/dR1, 4.47
    _jacobianOplus[0].block<3, 3>(3, 0) = SO3::hat(R1T * (vj - vi - grav_ * dt_));
    // dp/dR1, 4.48d
    _jacobianOplus[0].block<3, 3>(6, 0) = SO3::hat(R1T * (pj - pi - v1->estimate() * dt_ - 0.5 * grav_ * dt_ * dt_));

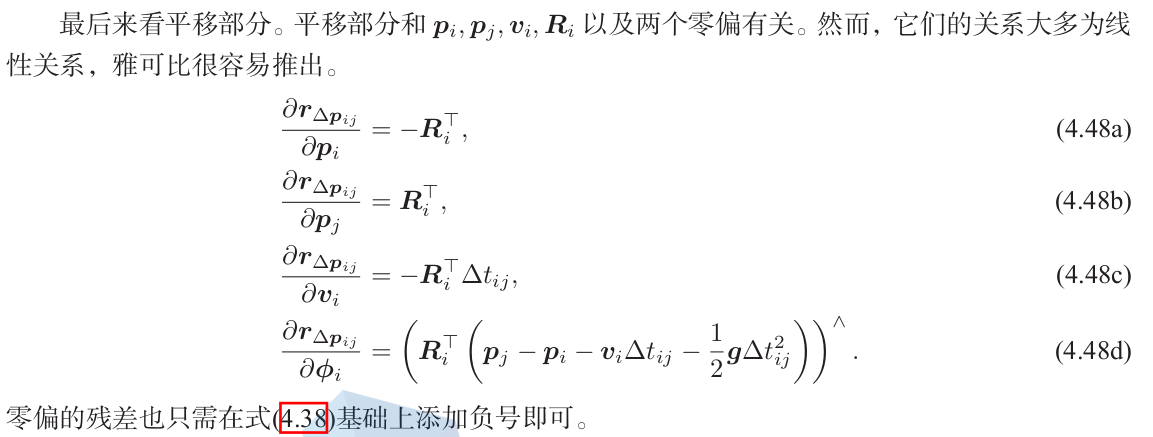

    /// 残差对p1, 9x3
    // dp/dp1, 4.48a
    _jacobianOplus[0].block<3, 3>(6, 3) = -R1T.matrix();

    /// 残差对v1, 9x3
    _jacobianOplus[1].setZero();
    // dv/dv1, 4.46a
    _jacobianOplus[1].block<3, 3>(3, 0) = -R1T.matrix();
    // dp/dv1, 4.48c
    _jacobianOplus[1].block<3, 3>(6, 0) = -R1T.matrix() * dt_;

    /// 残差对bg1
    _jacobianOplus[2].setZero();
    // dR/dbg1, 4.45
    _jacobianOplus[2].block<3, 3>(0, 0) = -invJr * eR.inverse().matrix() * SO3::jr((dR_dbg * dbg).eval()) * dR_dbg;
    // dv/dbg1
    _jacobianOplus[2].block<3, 3>(3, 0) = -dv_dbg;
    // dp/dbg1
    _jacobianOplus[2].block<3, 3>(6, 0) = -dp_dbg;

    /// 残差对ba1
    _jacobianOplus[3].setZero();
    // dv/dba1
    _jacobianOplus[3].block<3, 3>(3, 0) = -dv_dba;
    // dp/dba1
    _jacobianOplus[3].block<3, 3>(6, 0) = -dp_dba;

    /// 残差对pose2
    _jacobianOplus[4].setZero();
    // dr/dr2, 4.43
    _jacobianOplus[4].block<3, 3>(0, 0) = invJr;
    // dp/dp2, 4.48b
    _jacobianOplus[4].block<3, 3>(6, 3) = R1T.matrix();

    /// 残差对v2
    _jacobianOplus[5].setZero();
    // dv/dv2, 4,46b
    _jacobianOplus[5].block<3, 3>(3, 0) = R1T.matrix();  // OK
}

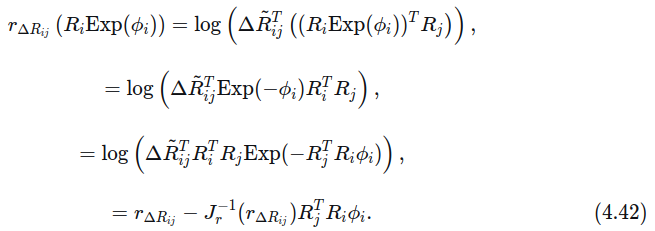

对i时刻的旋转

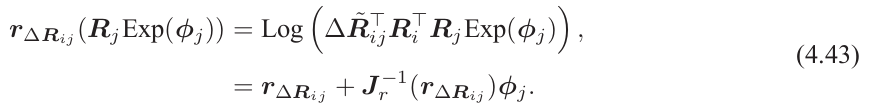

对j时刻的旋转

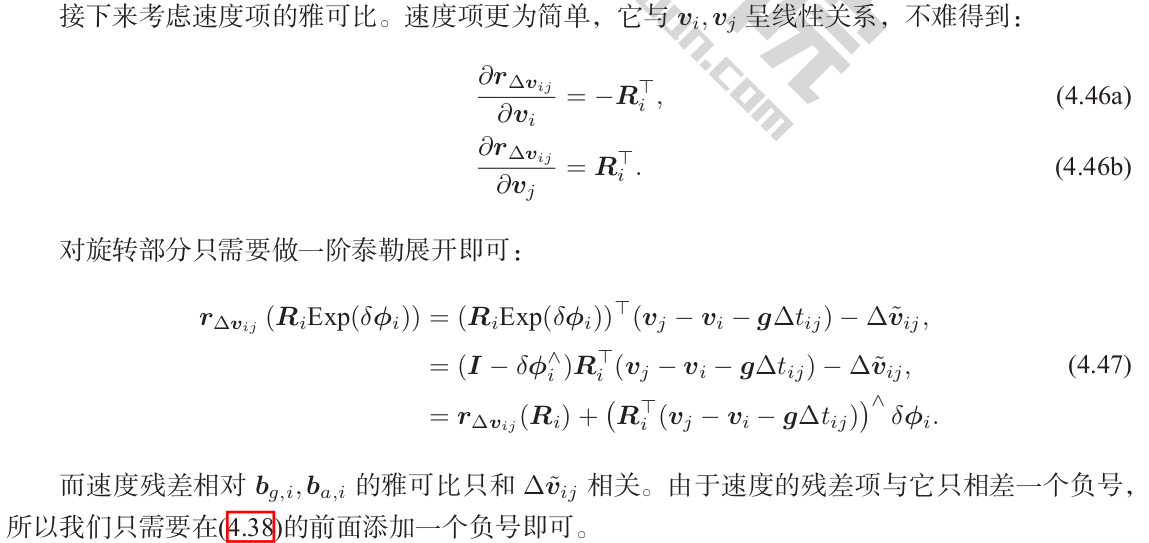

最终得到

五. 效果展示

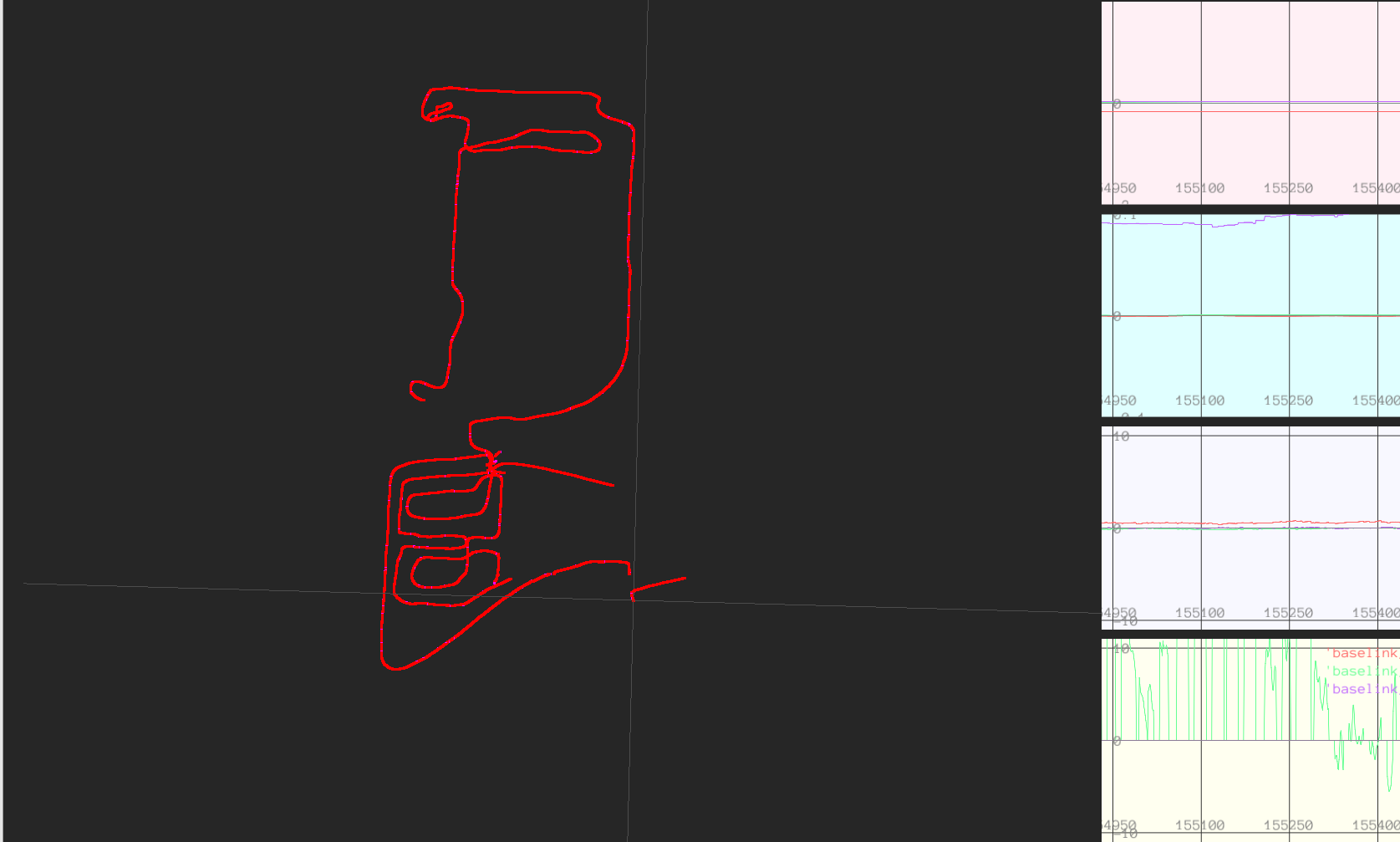

上述效果图为imu融合gps以及轮速观测的效果

总结

本节展示了下预积分残差跟雅可比，此处并没有详细推导，知识把关键地方贴出来看看，下一讲将会以另外一种形式来推导预积分相关知识，因为再高博书里以及预积分论文中均已经有详细推导了，这里就不重复了，参考文献可看下面两篇，推导的都差不多

参考文献：

【1】《On-Manifold Preintegration for Real-Time Visual--Inertial Odometry》

【2】《自动驾驶与机器人中的 SLAM 技术》
