Flink 1.19 Watermark源码分析

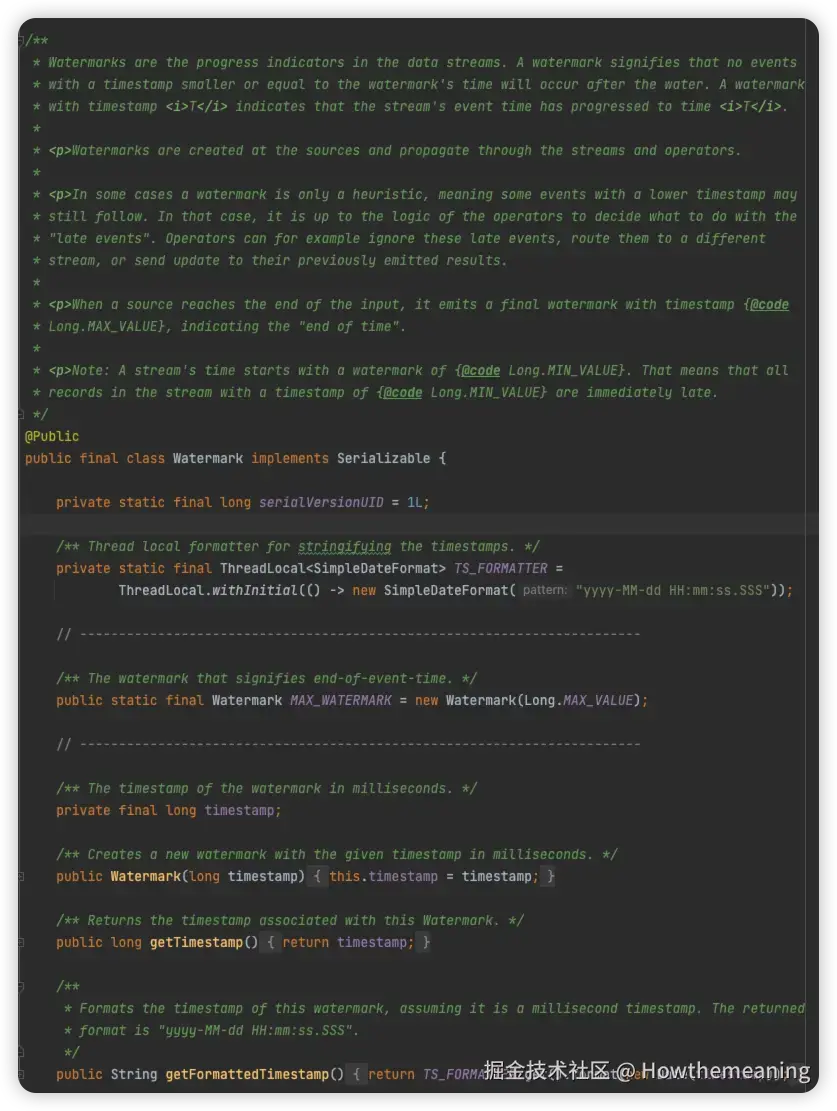

Watermark

• watermark用于指示事件的进展，一个时间戳为T的watermark表示事件时间已经推进到了T，而且不会有比T更早的事件出现
• watermark一般在数据流的源头创建，并通过流和操作符传播
• 当到达流的末尾是，会发出一个Long.MAX_VALUE表示终止水印

前提

所有算子包括Source和Sink都是逻辑数据流图，需要StreamGraphGenerator和JobGraphGenerator生成物理执行计划，根据information通过translator将算子转为operator。也就是说，flink job的编码是两条线，一条明线，即用户编写的逻辑，一条暗线是flink内部真正封装了算子行为，水位线传递，Checkpoint生成逻辑的物理执行计划。

watermark的源头

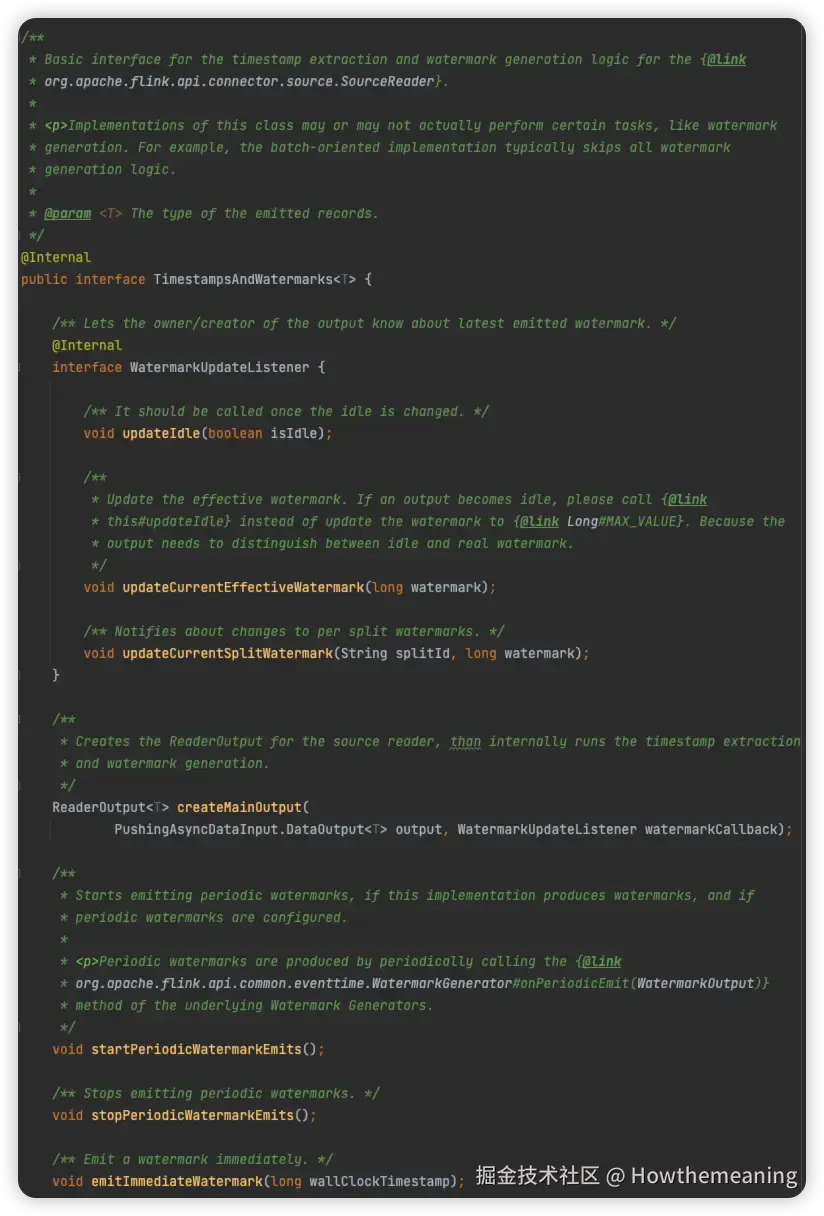

• TimestampsAndWatermarks是source从事件提取时间戳生成watermark的重要接口
• WatermarkUpdateListener接口用于监听
• createMainOutput 创建ReaderOutput，用于Source Reader输出数据，包含内部处理时间戳逻辑和watermark生成逻辑
• startPeriodicWatermarkEmits和stopPeriodicWatermarkEmits 启动和停止周期性watermark生成
• emitImmediateWatermark 立即发出watermark
• 两个工厂方法createProgressiveEventTimeLogic和createNoOpEventTimeLogic ，会根据 WatermarkStrategy 生成TimestampsAndWatermarks实例
  • createProgressiveEventTimeLogic 创建一个符合渐进式事件时间逻辑的TimestampsAndWatermarks 实例，用于流处理
  • createNoOpEventTimeLogic 创建一个无操作的TimestampsAndWatermarks 实例，用于批处理，跳过watermark生成逻辑

• 接口TimestampsAndWatermarks被ProgressiveTimestampsAndWatermarks和 NoOpTimestampsAndWatermarks实现，他们唯一的创建方式是调用TimestampsAndWatermarks的工程方法创建

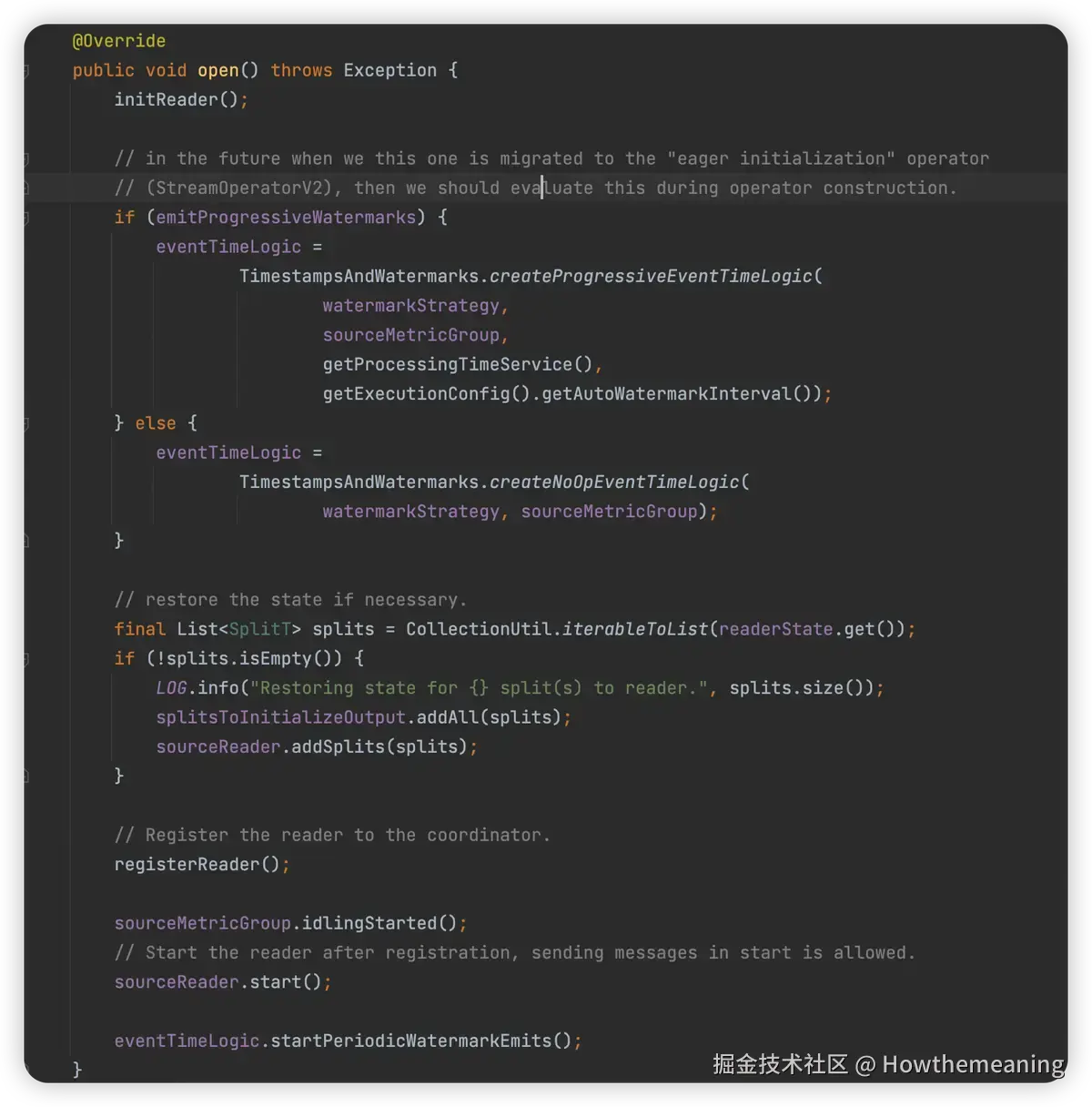

• 那么，是谁创建了TimestampsAndWatermarks了呢，是SourceOperator，Source在物理计划的实现。在SourceOperator的open方法创建了eventTimeLogic，可以看到watermarkStrategy代表用户指定的生成策略，我们指定的BoundedOutOfOrdernessWatermarks策略就是在这里被传递进物理执行计划的

• 话分两头，SourceOperator需要具有将record和watermark输出的能力，Source的输出由ReaderOutput 定义，他实现了SourceOutput 能力，是SourceReader和下游算子交互的核心接口之一
• 数据记录发送
  • collect(T record) 发送不带时间戳的记录
  • collect(T record, long timestamp) 发送带时间戳的记录
• watermark发送，emitWatermark(Watermark watermark) 发送watermark，标记事件进展
• idle状态管理，markIdle() 标记当前输出为idle状态，表示下游算子无需等待该输出的watermark
• split管理
  • createOutputForSplit(String splitId) 为特定分片创建一个独立的SourceOutput ，用于设置各个分片的创建逻辑，比如创建水位线
  • releaseOutputForSplit(String splitId) 释放特定分片的SourceOutput

• SourceOperator 中，output就是成员对象currentMainOutput，他被上文eventTimeLogic所创建，eventTimeLogic 是TimestampsAndWatermarks类型，当我们使用流处理时，eventTimeLogic的类型是ProgressiveTimestampsAndWatermarks
• ProgressiveTimestampsAndWatermarks实现了createMainOutput方法，在这个方法中currentMainOutput被赋值为StreamingReaderOutput
• StreamingReaderOutput继承自SourceOutputWithWatermarks，SourceOutputWithWatermarks实现了SourceOutput
• 现在我们就知道了一些事情，SourceOperator有两个成员变量，类型为TimestampsAndWatermarks和ReaderOutput，TimestampsAndWatermarks用于创建流处理或者批处理的Watermark，根据用户指定watermark生成策略激发新的watermark，以及创建ReaderOutput，ReaderOutput用于向下游发送record和watermark

watermark生成

• WatermarkGenerator有两个方法onEvent 和onPeriodicEmit
• onEvent表示record到达时，检查或者记住这个时间戳，参数里包含WatermarkOutput，可以决定是否发出watermark
• onPeriodicEmit 周期性发射水印
• 以BoundedOutOfOrdernessWatermarks为例，record到达之后会调用onEvent记住record的时间戳，然后当onPeriodicEmit触发的时候发射record时间戳减延迟时间作为watermark

watermark传递（KeyedCoProcessFunction为例）

• 一个用户可以使用或者继承的算子都有他对应的运行时operator，负责执行用户算子的逻辑，并管理状态，传递watermark。比如KeyedCoProcessFunction对应KeyedCoProcessOperator。

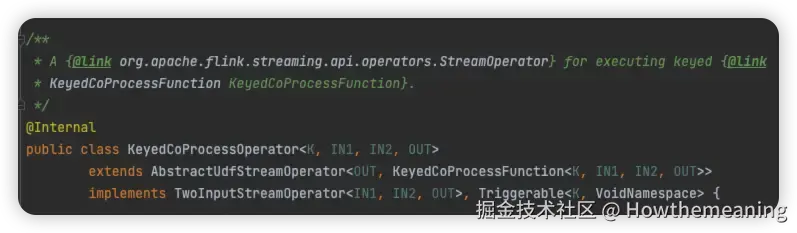

• KeyedCoProcessOperatorimplementTwoInputStreamOperator，TwoInputStreamOperator里面具有接口函数processWatermark1和processWatermark2，但是KeyedCoProcessOperator并没有实现这两个的方法，他的默认实现被放到了父类的父类中。

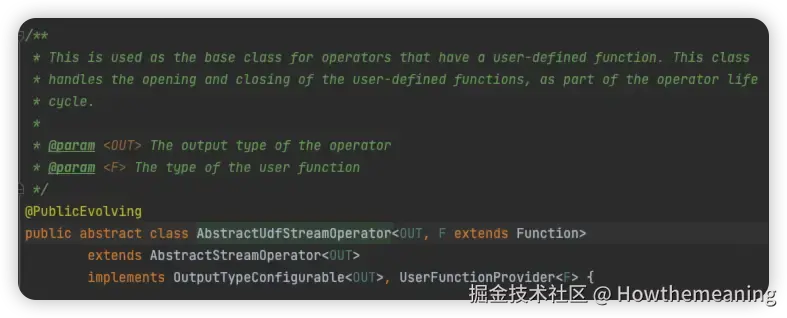

• AbstractUdfStreamOperator 是用户定义function对应的operator的基类，KeyedCoProcessOperator继承了AbstractUdfStreamOperator 。

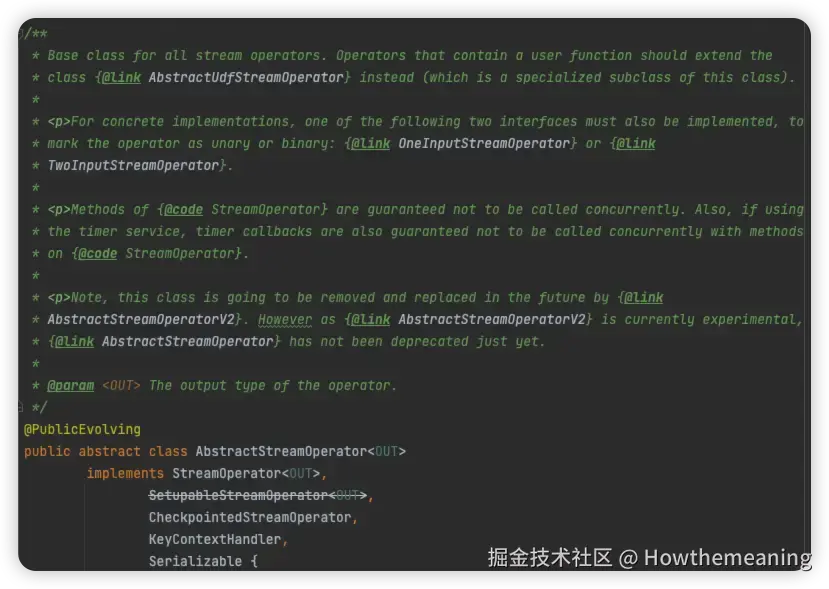

• AbstractUdfStreamOperator继承了AbstractStreamOperator ，AbstractStreamOperator是所有stream operator的基类。里面定义了两个方法processWatermark1和 processWatermark2

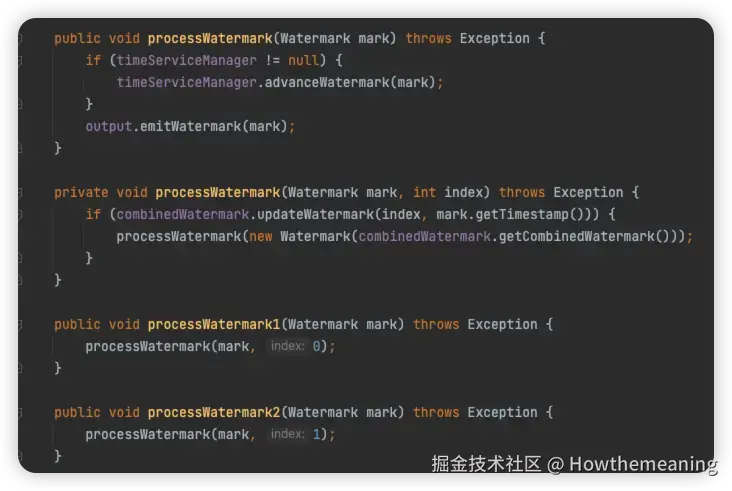

  • 处理watermark的逻辑是，处理指定的输入流的watermark，对于这个两输入的算子，就有两个索引，然后更新这个算子的watermark状态，更新时间服务管理器并发射watermark到下游

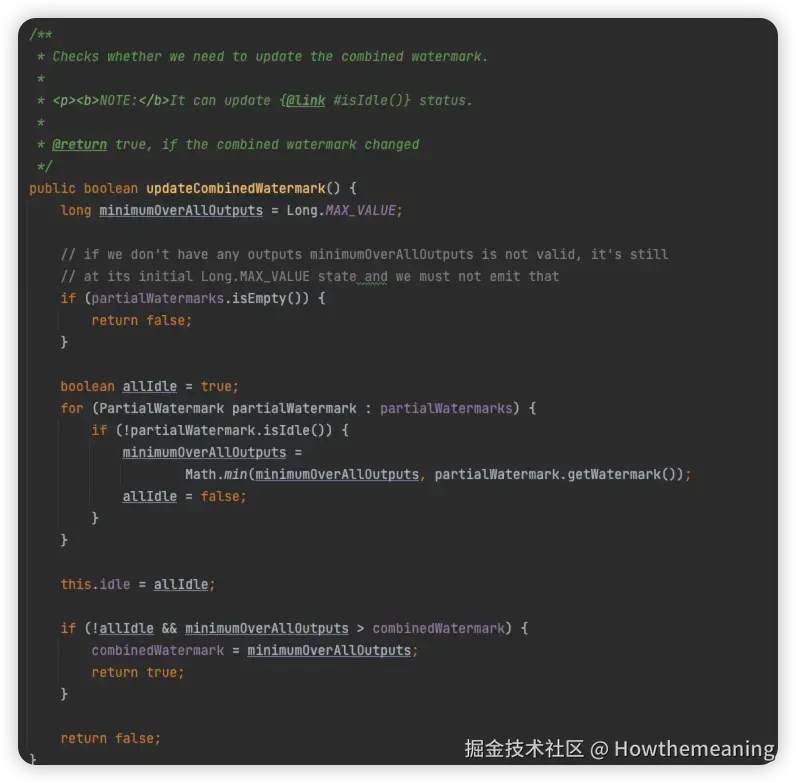

  • 其中updateWatermark是关键的方法，他会遍历所有输入方向的watermark，然后取其中小的watermark，更新为这个算子的combine watermark。如果所有输入都是idle，那这个算子也会变为idle状态
  • 如果成功更新了combine watermark，会将这个新的combine watermark更新时间管理服务以及发射这个watermark。这涉及两个东西InternalTimeServiceManager和Output<StreamRecord<OUT>>
  • InternalTimeServiceManager 太大了，就不说了
  • 这里的Output 其实是WatermarkOutput，他有多种实现，有非链式算子输出和链式算子输出
    • 如果是非链式算子会将watermark写入网络缓冲区，通过网络发给下游算子
    • 如果是链式算子会直接将watermark传递给下游算子

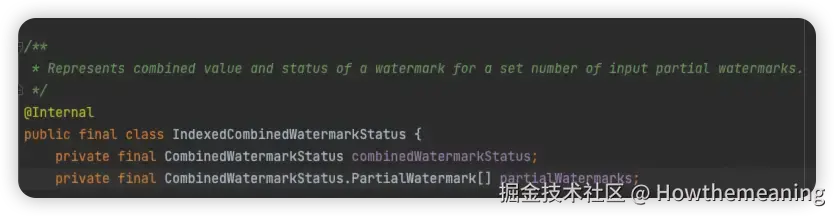

• IndexedCombinedWatermarkStatus 通过索引管理多个输入流的PartialWatermark，利用CombinedWatermarkStatus计算全局watermark（也就是这个算子对应的operator），它是对CombinedWatermarkStatus的封装，添加了按索引管理输入流的功能

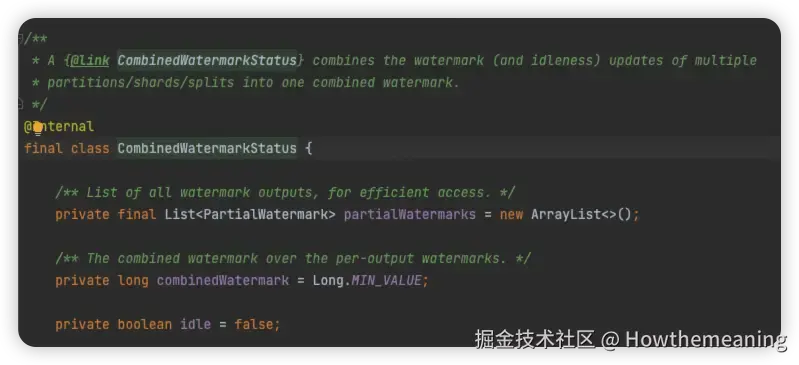

• CombinedWatermarkStatus 组合多个PartialWatermark对象，计算全局watermark值和状态，他维护了一个PartialWatermark列表
  • updateWatermark是更新watermark的关键方法，取小的那个watermark

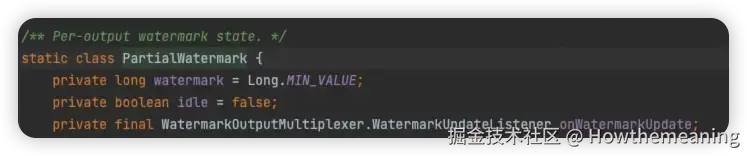

• PartialWatermark表示单个输入流的watermark状态
  • 每个PartialWatermark跟踪一个输入流的watermark值和idle，active状态。
  • onWatermarkUpdate表示收到watermark变动时应该做什么动作，这个动作在PartialWatermark初始化的时候会指定

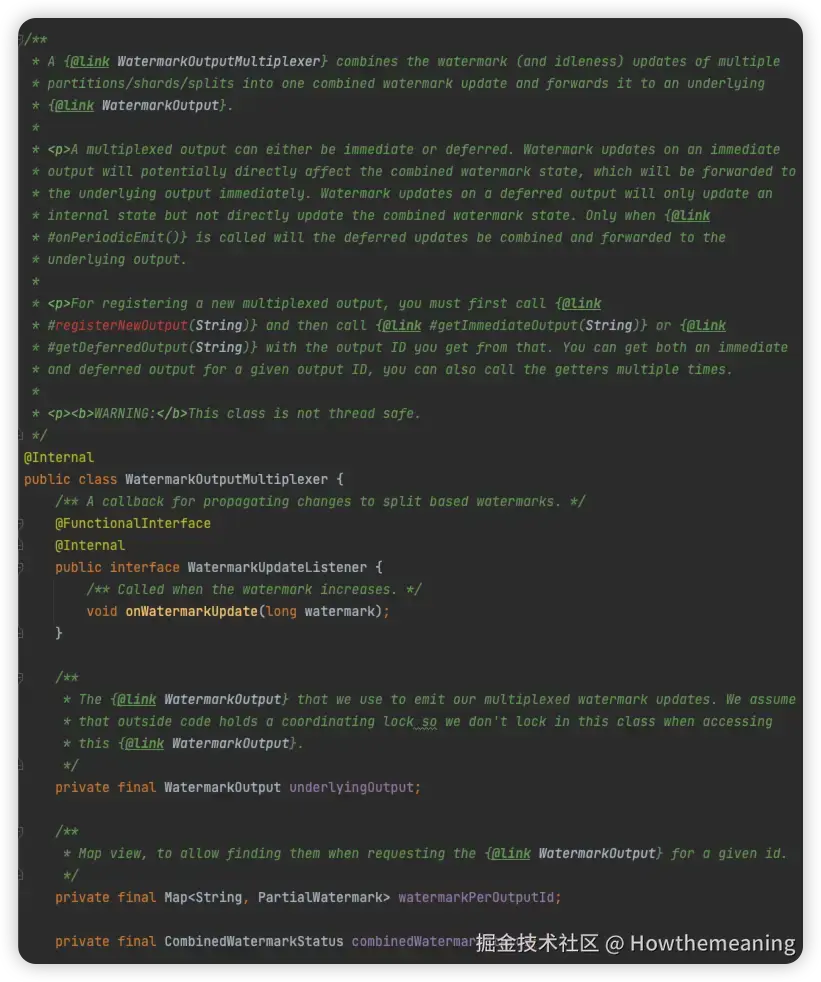

• WatermarkOutputMultiplexer（watermark输出多路复用器）
  • WatermarkUpdateListener用来监听某个输入流的watermark值，发生变化时会调用onWatermarkUpdate方法
  • 在WatermarkOutputMultiplexer中当某个输入流watermark更新时，WatermarkOutputMultiplexer会通过WatermarkUpdateListener将更新传递到底层的WatermarkOutput
  • WatermarkOutputMultiplexer将多个输入流的watermark更新组合成一个全局的watermark更新。
  • 支持两种类型的输入：立即输出和延迟输出
