【目标检测学习笔记】 yolov2

yolov2

和yolov1的区别？

相较于yolov1的"直接回归框"，yolov2变成了"基于anchor box（先验框）"，并且整体检测框架更稳定、更准。

简而言之，yolov2最大的升级就是引入了先验框

当然，除了先验框，yolov2还在网络中加入了批量归一化层（训练更稳定，收敛更快，减少过拟合）；采用了更高分辨率的训练（特征图保留更多细节，小目标检测效果更好，使特征图具有奇数个位置）；使用了Darknet-19作为新骨干网络（更深，计算量可控，特征提取能力强）；使用passthrough layer（一个特征融合结构，把浅层的颗粒度特征传给后面的检测层；细粒度特征）；用聚类得到更合适的auchor尺寸（对数据集里的目标框做K-means聚类，得到更适合数据集的auchor box尺寸，自定义的距离公式为 d ( b o x , c e n t r o i d ) = 1 − I O U ( b o x , c e n t r o i d ) d(box,centroid)=1-IOU(box,centroid) d(box,centroid)=1−IOU(box,centroid)）；多尺度训练（很好平衡速度和精度）

网络架构

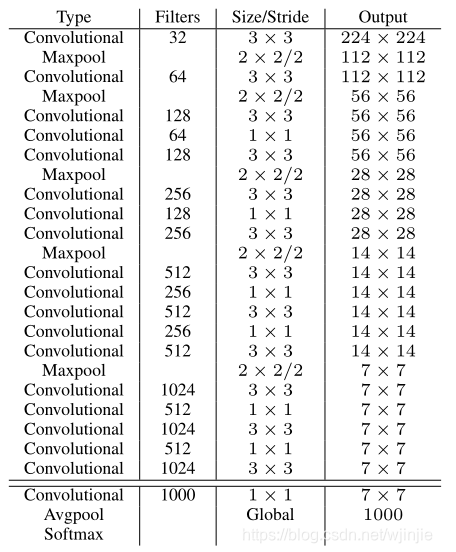

Darknet-19 是 YOLOv2 使用的特征提取主干网络，由 19 个卷积层和若干池化层组成。其结构特点是通过多次最大池化逐步降低特征图的空间分辨率，同时不断增加通道数，从而实现由低级纹理特征到高级语义特征的逐层提取。网络中大量使用 1×1 卷积与 3×3 卷积交替组合，其中 1×1 卷积主要用于通道压缩与特征融合，3×3 卷积用于提取空间特征。原始 Darknet-19 最后接分类头用于 ImageNet 分类，而在 YOLOv2 中主要使用其卷积部分作为 backbone。

总结如下：

1、与VGG相似，使用了很多3×3卷积核；并且每一次池化后，下一层的卷积核的通道数 = 池化输出的通道 × 2。

2、在每一层卷积后，都增加了批量标准化（Batch Normalization）进行预处理。

3、采用了降维的思想，把1×1的卷积置于3×3之间，用来压缩特征。

4、在网络最后的输出增加了一个global average pooling层。

5、整体上采用了19个卷积层，5个池化层。

原文链接：https://blog.csdn.net/wjinjie/article/details/107509243

优点&&创新点

引入批量归一层

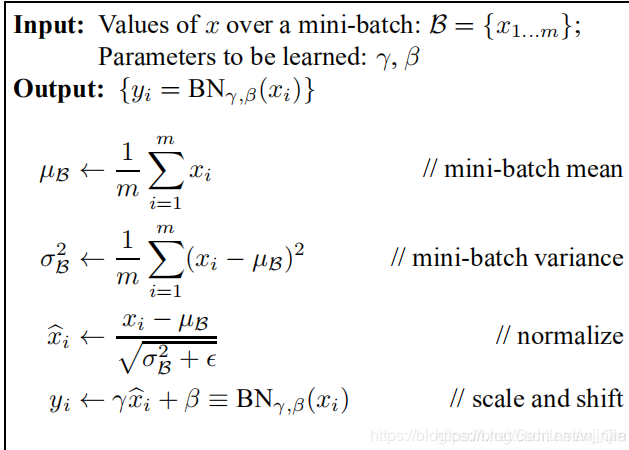

BN 对数据进行预处理（统一格式、均衡化、去噪等）能够大大提高训练速度，提升训练效果。基于此，YOLOv2 对每一层输入的数据都进行批量标准化，这样网络就不需要每层都去学数据的分布，收敛会变得更快。

引入author Box机制

在YOLOv1中，作者设计了端对端的网路，直接对边界框的位置（x, y, w, h）进行预测。这样做虽然简单，但是由于没有类似R-CNN系列的推荐区域，所以网络在前期训练时非常困难，很难收敛。于是，自YOLOv2开始，引入了 Anchors box 机制，希望通过提前筛选得到的具有代表性先验框Anchors，使得网络在训练时更容易收敛。

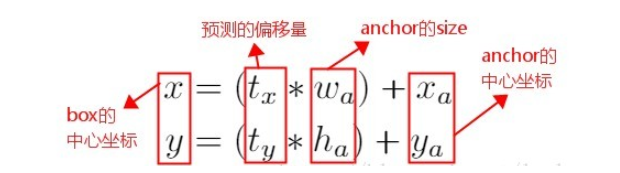

在 Faster R-CNN 算法中，是通过预测 bounding box 与 ground truth 的位置偏移值 t x t_x tx, t y t_y ty ，间接得到bounding_box的位置。其公式如下：

这个公式是无约束的，预测的边界框很容易向任何方向偏移。因此，每个位置预测的边界框可以落在图片任何位置，这会导致模型的不稳定性。

因此 YOLOv2 在此方法上进行了一点改变：预测边界框中心点相对于该网格左上角坐标（ C x , C y ）（C_x, C_y）的相对偏移量，同时为了将bounding_box的中心点约束在当前网格中，使用sigmoid函数将 t x , t y t_x,t_y tx,ty进行归一化处理，将值约束在0-1，使得模型训练更稳定。

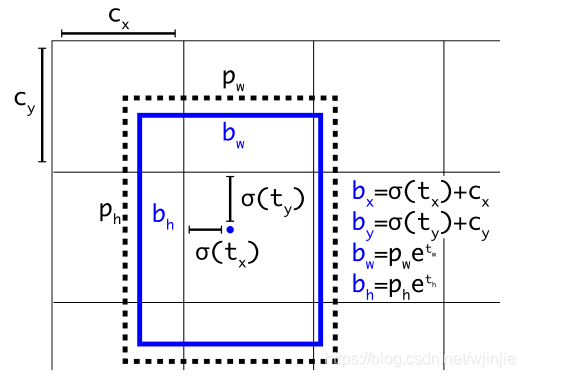

下图为 Anchor box 与 bounding box 转换示意图，其中蓝色的是要预测的bounding box，黑色虚线框是Anchor box。

yolov2在最后一个卷积层输出13*13的feature_map,意味着一张图片被分成了13×13个网格。每个网格有5个anchor box来预测5个bounding box，每个bounding box预测得到5个值： t x , t y , t w , t h , t o t_x,t_y,t_w,t_h,t_o tx,ty,tw,th,to。引入Anchor Box机制后，通过简介预测得到的bounding_box的位置的计算公式为：

置信度 t o t_o to的计算公式为：

Convolution With Anchor Boxes（带锚框的卷积）

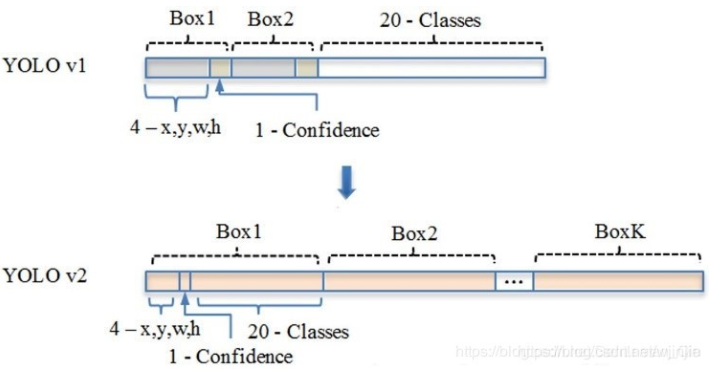

YOLOv1 有一个致命的缺陷就是：一张图片被分成7×7的网格，一个网格只能预测一个类，当一个网格中同时出现多个类时，就无法检测出所有类。针对这个问题，YOLOv2做出了相应的改进：

1、首先将YOLOv1网络的FC层和最后一个Pooling层去掉，使得最后的卷积层的输出可以有更高的分辨率特征。

2、然后缩减网络，用416×416大小的输入代替原来的448×448，使得网络输出的特征图有奇数大小的宽和高，进而使得每个特征图在划分单元格的时候只有一个中心单元格（Center Cell）。YOLOv2通过5个Pooling层进行下采样，得到的输出是13×13的像素特征。

3、借鉴Faster R-CNN，YOLOv2通过引入Anchor Boxes，预测Anchor Box的偏移值与置信度，而不是直接预测坐标值。

4、采用Faster R-CNN中的方式，每个Cell可预测出9个Anchor Box，共13×13×9=1521个（YOLOv2确定Anchor Boxes的方法见是维度聚类，每个Cell选择5个Anchor Box）。比YOLOv1预测的98个bounding box 要多很多，因此在定位精度方面有较好的改善。

K-means聚类选择Anchors

Faster R-CNN 中 Anchor Box 的大小和比例是按经验设定的，不具有很好的代表性。若一开始就选择了更好的、更有代表性的先验框Anchor Boxes，那么网络就更容易学到准确的预测位置了！

YOLOv2 使用 K-means 聚类方法得到 Anchor Box 的大小，选择具有代表性的尺寸的Anchor Box进行一开始的初始化。传统的K-means聚类方法使用标准的欧氏距离作为距离度量，这意味着大的box会比小的box产生更多的错误。因此这里使用其他的距离度量公式。聚类的目的是使 Anchor boxes 和临近的 ground truth boxes有更大的IOU值，因此自定义的距离度量公式为：
d ( b o x , c e n t r o i d ) = 1 − I O U ( b o x , c e n t r o i d ) d(box,centroid)=1-IOU(box,centroid) d(box,centroid)=1−IOU(box,centroid)

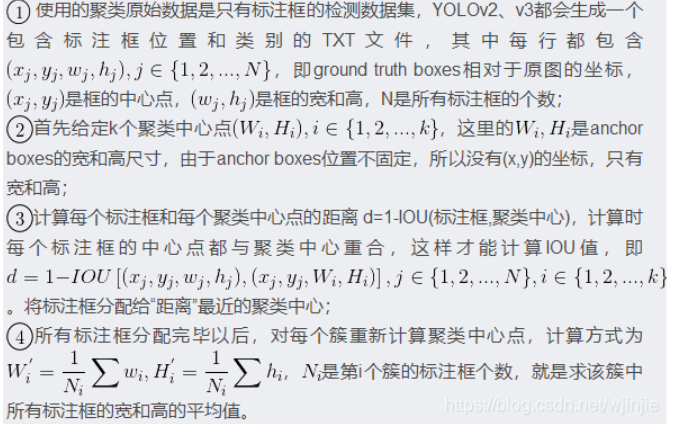

到聚类中心的距离越小越好，但IOU值是越大越好，所以使用 1 - IOU；这样就保证距离越小，IOU值越大。具体实现方法如下：

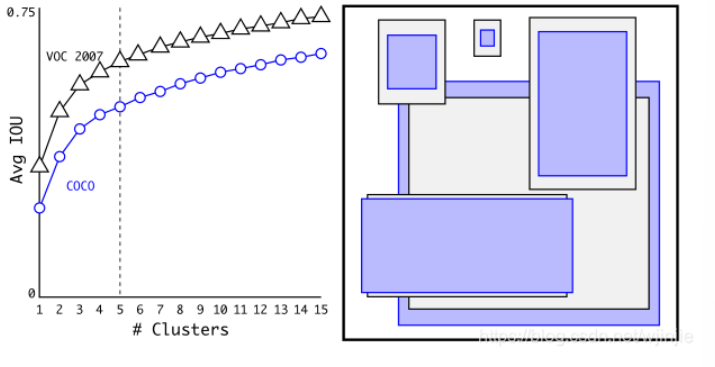

论文中的聚类效果如下：

Fine-Grained Features（细粒度特征）

细粒度特征，可理解为不同层之间的特征融合。YOLOv2通过添加一个Passthrough Layer，把高分辨率的浅层特征连接到低分辨率的深层特征（把特征堆积在不同Channel中）而后进行融合和检测。具体操作是：先获取前层的26×26的特征图，将其同最后输出的13×13的特征图进行连接，而后输入检测器进行检测（而在YOLOv1中网络的FC层起到了全局特征融合的作用），以此来提高对小目标的检测能力。

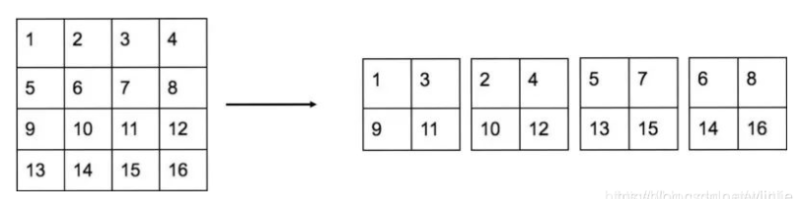

Passthrough层与ResNet网络的shortcut类似，以前面更高分辨率的特征图为输入，然后将其连接到后面的低分辨率特征图上。前面的特征图维度是后面的特征图的2倍，passthrough层抽取前面层的每个2×2的局部区域，然后将其转化为channel维度，对于26×26×512的特征图，经Passthrough层处理之后就变成了13×13×2048的新特征图（特征图大小降低4倍，而channles增加4倍），这样就可以与后面的13×13×1024特征图连接在一起形成13×13×3072的特征图，然后在此特征图基础上卷积做预测。示意图如下：
