【文章信息】
【全文速览】
2026年2月，中南大学能源科学与工程学院刘刚教授团队在生物质碳材料制备领域取得重要进展，并入选国际权威期刊ACS Applied Energy Materials封面论文 。**研究团队创新性地开发了甘蔗渣与花生秸秆共热解策略，结合微波升温速率调控，成功制备出具有超高比表面积（2453.8 m²/g）和均匀N/O共掺杂的多孔碳电极材料。**研究发现，35°C/min的升温速率下所制备材料的三电极比电容达340 F/g，循环2万次后容量保持率高达97.1%。同时，微波工艺较传统加热能耗降低69%、单位电容成本下降61.2%，为农业废弃物高值化提供高效路径。
【图文解析】
材料设计：甘蔗渣+花生秸秆=1+1>2****
本研究通过双生物质共热解实现协同增强（如图1所示）。蔗渣富含纤维素，提供稳定碳骨架；花生秸秆易分解释放挥发物，促进造孔与掺杂，同时木质素提升炭产率与结构稳定性。两者互补形成**"骨架+功能"****协同体系。**热重分析进一步佐证了这一协同效应（如图2所示）：碳化前驱体在750°C时仍保持高达84.9%的残留率，证明其结构稳定，为高比表面积与活性位点提供基础。

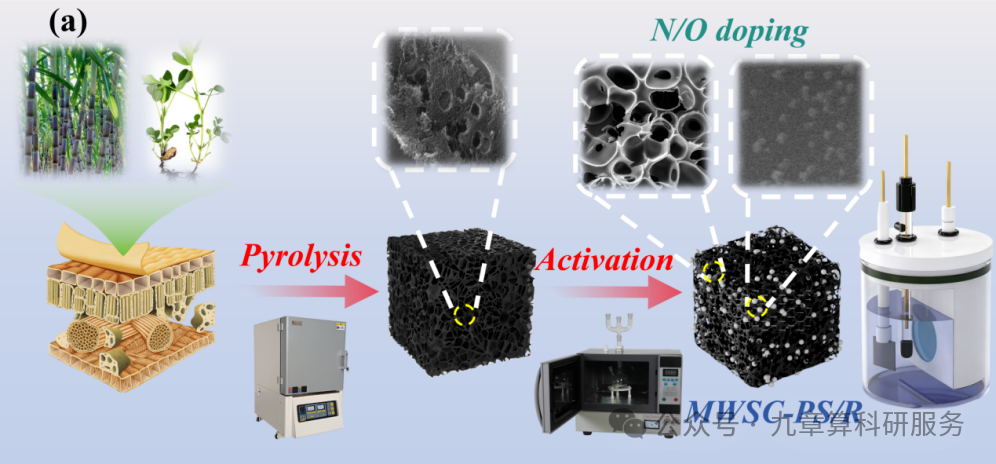

图1. MWSC的设计策略

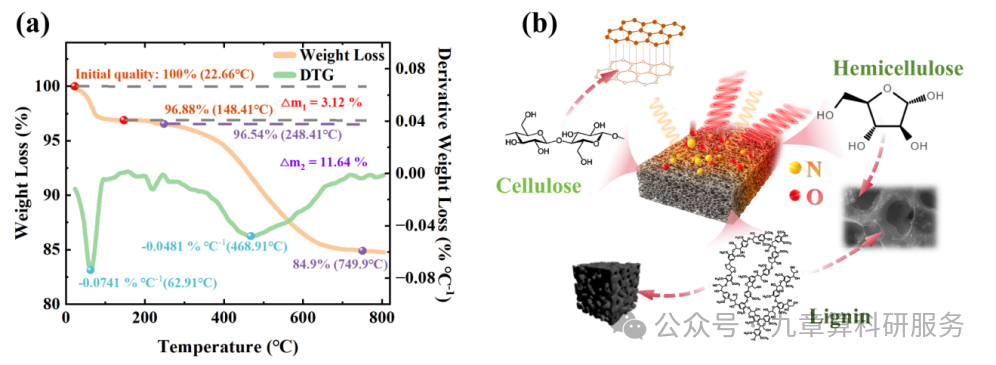

图2. 炭化前驱体的热分解行为。（a）TG和DTG曲线；（b）活化过程的示意图
综合性能 ：35°C/min是最佳"黄金点"****
系统表征表明（如图3所示），35°C/min为优化结构的关键参数。XRD显示其(002)峰最尖锐，石墨微晶更发达；拉曼中ID/IG降至0.9804，缺陷减少、有序性提升。XPS结果显示N含量达7.18 at%，且以吡啶/吡咯氮为主。BET比表面积达2453.8 m²/g，是常规样品的2.37倍，孔结构与离子尺寸匹配，实现高效传输与利用。电化学性能测试结果一致证实（如图4所示），MWSC-R35性能全面占优。三电极下CV近矩形、GCD放电最长，比电容达340 F/g（较MWSC-R5提升108%）；EIS显示其电阻最低、传输最快，且循环2万次后容量保持97.1%。其优势源于高比表面积、匹配孔径、适度石墨化及N/O掺杂协同作用。

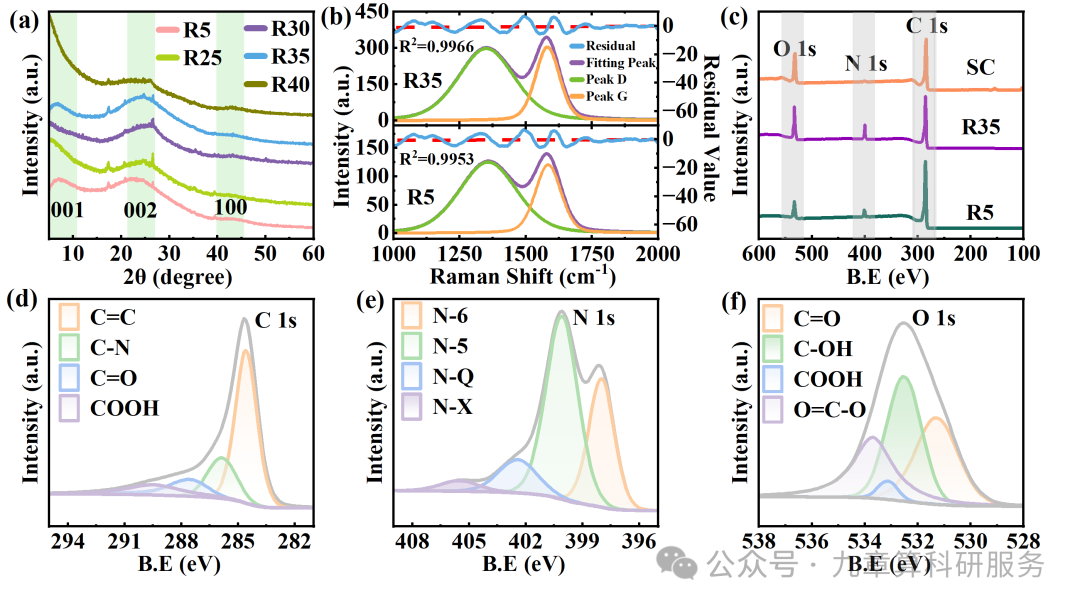

图3. MWSC-R的结构和表面化学表征。（a）MWSC-R的XRD图；（b）MWSC-R5和MWSC-R35的拉曼光谱；（c）MWSC-R5、MWSC-R35和SC的XPS图；（d-f）MWSC-R35的高分辨率（d）C 1s、（e）N 1s和（f）O 1s光谱

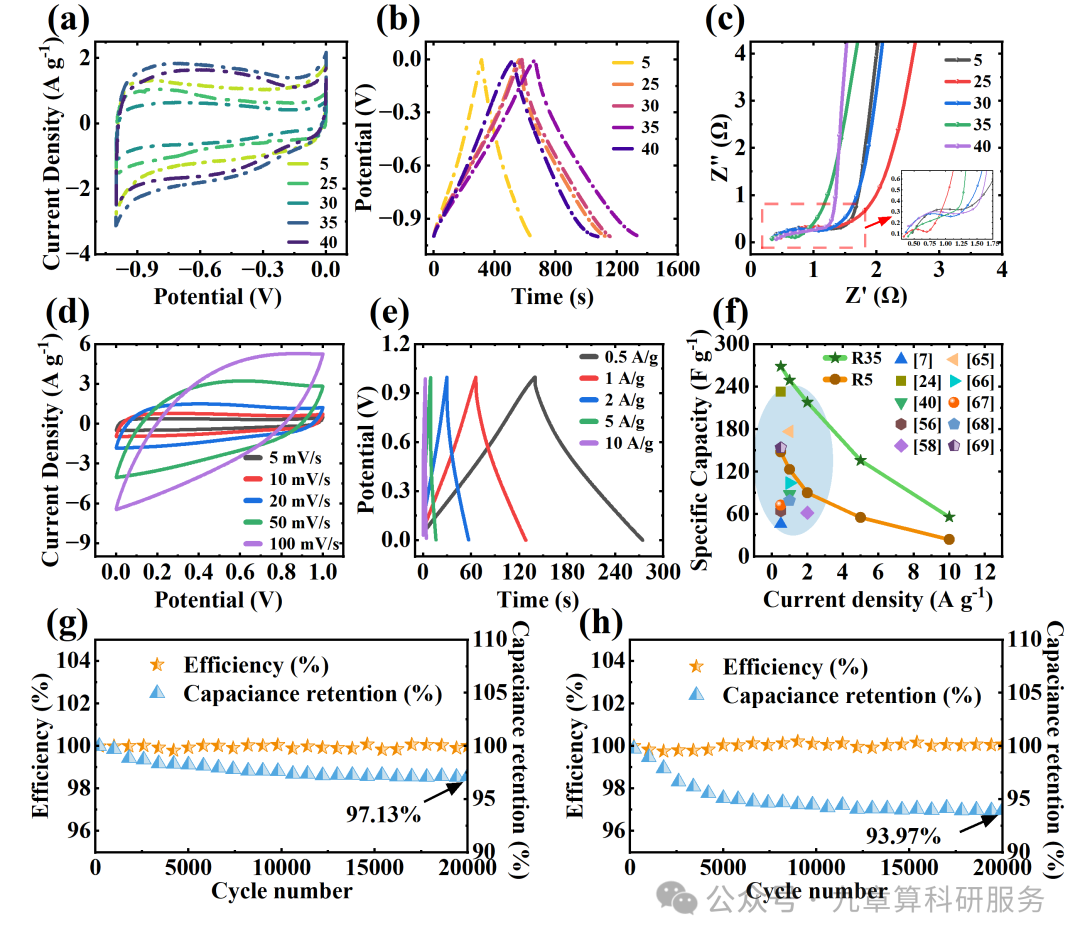

图4. 不同加热速率下MWSC-R的电化学性能。（a）三电极体系中（5 mV s⁻¹）MWSC-R的CV曲线；（b）三电极体系中（0.5 A g⁻¹）MWSC-R的GCD曲线；（c）三电极体系中MWSC-R的奈奎斯特图；（d）二电极体系中不同扫速下MWSC-R35的CV曲线；（e）二电极体系中不同电流密度下MWSC-R35的GCD曲线；（f）根据GCD计算的R35和R5在二电极体系中的电容值；（g-h）MWSC-R35和MWSC-R5的循环稳定性
能耗与经济性分析：微波工艺优势显著
相比传统马弗炉，微波工艺在能耗与成本上优势明显。活化阶段仅需1200 s即可达到目标温度，而马弗炉需15000 s以上，整体能耗约为微波的3.2倍。经济性分析表明，微波工艺单位电容成本为0.0125 /F，较传统方法降低61.2%；以单位质量计，微波工艺的生产成本为3.37 /g，较马弗炉降低了33.9%。这一结果表明微波技术不仅高效节能，也具备良好的规模化应用潜力。

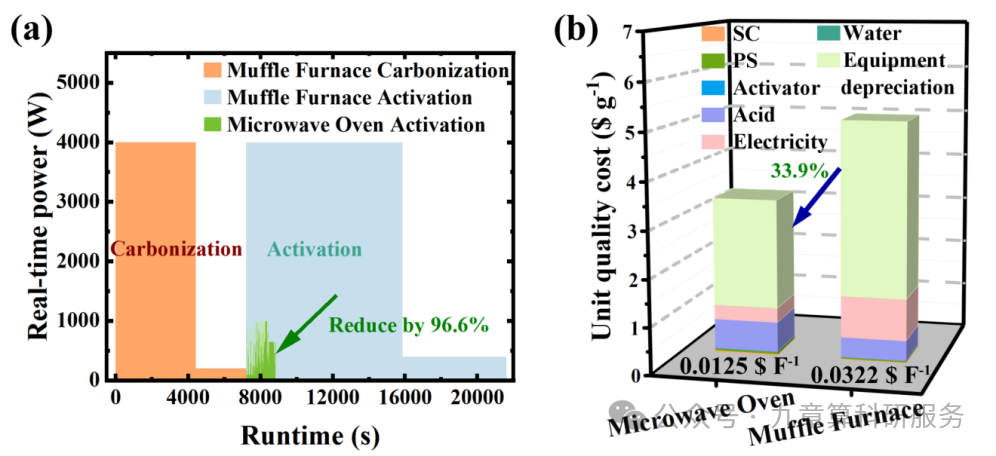

图5. 微波辅助活化和传统马弗炉工艺的能耗比较和经济分析。（a）微波辅助加热和传统马弗炉加热之间的实时功耗比较；（b）微波炉和马弗炉工艺的成本分析
