一句话介绍：本文介绍了一个能自动估算两个激光雷达之间位置关系的工具，就像给机器人做"视力校正"，让它们看到的世界能够对齐。

你有没有想过，当一辆自动驾驶汽车上装了多个激光雷达，这些雷达各自看到的画面怎么能完美拼合在一起？或者当机器人需要融合多个传感器的数据时，如何确保它们"看到"的是同一个世界？

这个问题的答案就是外参标定 ------计算不同传感器之间的相对位置和朝向。传统方法需要人工反复调整参数，既耗时又容易出错。这里介绍一个自动标定工具，它自己摸索出最佳的标定参数，让点云配准变得又快又准。

一、为什么需要自动标定？

想象一下，你有一台相机和一部手机，想用它们同时拍一张桌子。如果相机放在桌子左边，手机放在桌子右边，拍出来的照片角度就不同。想要合成一张完整的桌子照片，你需要知道相机和手机之间相差多少距离 和偏了多少角度。

对激光雷达来说也是同样的道理。多个雷达采集的点云（三维空间中的点集）需要精确对齐，才能用于后续的物体识别、地图构建等任务。这个对齐关系就是外参，而找到这个关系的过程就是标定。

传统标定的痛点：

需要人工反复尝试不同的参数
对点云质量敏感，不同的数据需要不同的参数
过程繁琐，效率低，结果不稳定

自动标定的优势：

算法自动搜索最优参数，无需人工干预
适应不同的点云数据，鲁棒性好
可以量化评估标定质量

二、工具能做什么？

输入输出

输入：两个点云文件（源点云和目标点云，PCD格式）
- 源点云：需要变换坐标的雷达数据
- 目标点云：作为参考基准的雷达数据
输出：一个4×4的变换矩阵，表示源点云如何旋转和平移到目标点云坐标系
- 同时输出四元数（更简洁的旋转表示）和平移向量

可选功能

自动优化配准参数（体素大小、特征半径、匹配阈值等），找到最佳参数组合
可视化配准结果，直观检查对齐效果

三、核心原理：配准的两步走策略

点云配准就像把两块拼图拼在一起，但这个拼图没有图案，只有密密麻麻的点。我们的策略是先粗后精。

第一步：全局粗配准（RANSAC + FPFH）

是什么 ：

这是快速找到大致对齐位置的方法，类似于先确定拼图的大致方位。

为什么需要 ：

如果两块点云初始位置相差很大，直接精细匹配容易陷入局部最优（比如只对齐了局部区域，但整体是歪的）。粗配准能给出一个不错的初始位置，为精细匹配打好基础。

如何操作：

下采样：把点云变得稀疏一些，降低计算量（就像看照片时先看缩略图）
计算FPFH特征：为每个点生成一个"指纹"，描述它周围的几何形状。即使物体旋转了，这个指纹也基本不变
特征匹配：在源点云和目标点云中找到指纹相似的点对
RANSAC ：从这些匹配中随机抽样，反复尝试，找到最合理的变换关系。我们还加入了一个先验初始变换（例如假设前后雷达在x方向相差1.8米），让搜索更有方向性

第二步：精细配准（ICP）

是什么 ：

在粗配准的基础上，进一步微调，让点云完全贴合。

为什么需要 ：

粗配准的精度有限，可能还有几厘米的误差。ICP可以把这个误差缩小到毫米级。

如何操作：

迭代地寻找源点云中的每个点在目标点云中的最近点
根据这些对应点计算最优变换
重复上述步骤，直到变化很小或达到最大迭代次数

四、自动调参：让算法自己找最优解

配准算法有多个参数需要设置，比如下采样的大小、特征搜索半径、匹配阈值等。这些参数设置不当会导致配准失败或精度不足。我们的工具提供了自动参数优化功能，可以自适应地找到最佳参数组合。

1、优化哪些参数？

参数	作用	搜索范围
体素大小	决定点云下采样后的密度	0.1~0.3米
法线半径倍数	计算表面法线时的搜索范围	1~5倍体素
FPFH半径倍数	计算特征描述子的范围	3~15倍体素
RANSAC距离倍数	判断是否为内点的阈值	1~4倍体素
ICP距离倍数	ICP匹配的距离阈值	0.2~1.0倍体素
ICP迭代次数	精细匹配的迭代上限	30~200次

2、优化目标

我们的目标是让配准结果：

Fitness（覆盖率） 越高越好：表示有多少点成功匹配
RMSE（匹配误差） 越低越好：表示匹配的精确度

综合得分公式：得分 = fitness - 2 × RMSE

3、两种优化算法

3.1、模拟退火（默认）

是什么 ：

受冶金学中"退火"过程启发------金属加热后缓慢冷却，原子会趋向最低能量状态。

为什么用 ：

简单易实现，不需要额外库，能有效跳出局部最优。

如何操作：

初始阶段随机采样，广泛探索
之后在历史最优附近做小幅扰动，精细搜索
如果连续3次达到目标质量（fitness≥0.75且RMSE≤0.06），提前终止

3.2、贝叶斯优化

是什么 ：

基于概率模型的优化方法，通过建立代理模型来预测哪些参数可能更好。

为什么用 ：

效率更高，用更少的迭代找到最优解（适合计算成本高的场景）。

如何操作：

建立高斯过程模型，记录每次评估的结果
选择"最有希望"的参数进行下一步探索
平衡探索（尝试未知区域）和开发（利用已知最优）

五、实战操作：从采集到标定全流程

步骤1：在设备上采集点云

首先，我们需要采集两个激光雷达的点云数据。以下脚本会在Apollo设备上运行，订阅指定话题并保存点云为PCD文件。

python 复制代码

# 创建采集脚本
cat > capturer_pcd.py << 'EOF'
import sys
import os
sys.path.append("/opt/apollo/neo/python/cyber/python")
sys.path.append("/opt/apollo/neo/python")
from cyber_py3 import cyber
from modules.common_msgs.sensor_msgs import pointcloud_pb2
import cv2
import numpy as np
import open3d as o3d
import struct

pc_topic=sys.argv[1]
save_name=sys.argv[2]
pc_save_path=f"{save_name}.pcd"

accumulation_pts = []

header = """# .PCD v0.7 - Point Cloud Data file format
VERSION 0.7
FIELDS x y z intensity
SIZE 4 4 4 4
TYPE F F F F
COUNT 1 1 1 1
WIDTH {}
HEIGHT 1
VIEWPOINT 0 0 0 1 0 0 0
POINTS {}
DATA binary
"""

def process_pointcloud(points) -> None:
    """保存点云数据"""
    pts = points.astype(np.float32)
    raw_point = pts[:, :3]
    raw_labels = pts[:, 3:]

    max_dim = np.max(raw_labels)

    # 创建Open3D点云对象
    pcd = o3d.geometry.PointCloud()
    pcd.points = o3d.utility.Vector3dVector(raw_point)

    # Get min and max bounds
    min_bound = pcd.get_min_bound()
    max_bound = pcd.get_max_bound()
    extent = max_bound - min_bound
    print(f"Bounding box: min={min_bound}, max={max_bound}")
    print(f"Extent (size) per axis: {extent}")
    print(f"Diagonal length: {np.linalg.norm(extent)}")

    # 将标签转换为颜色
    fake_colors = raw_labels / max_dim
    n, _ = fake_colors.shape
    fake_colors = np.concatenate((fake_colors, np.zeros((n, 2))), axis=1)
    pcd.colors = o3d.utility.Vector3dVector(fake_colors)

    # 体素下采样
    pcd_new = pcd.voxel_down_sample(0.05)
    new_points_xyz = np.asarray(pcd_new.points)
    new_labels = np.asarray(pcd_new.colors)[:, :2] * max_dim

    # 合并点云和标签
    processed_points = np.concatenate((new_points_xyz, new_labels), axis=1).astype(np.float32)
    return processed_points

def save_result():
    global accumulation_pts
    global pc_save_path

    if len(accumulation_pts)<6000:
        return

    processed_points=process_pointcloud(np.array(accumulation_pts))
    with open(pc_save_path, 'wb') as f:
        f.write(header.format(len(processed_points), len(processed_points)).encode('utf-8'))
        for point in processed_points:
            f.write(struct.pack('ffff', point[0], point[1], point[2], point[3]))

    os._exit(0)

def pc_callback(pc):
    global accumulation_pts
    for pt in pc.point:
        if not np.isnan(pt.x) and not np.isnan(pt.y) and not np.isnan(pt.z):
            if pt.x>-50 and pt.x<50 and pt.y>-50 and pt.y<50 and pt.z>-50 and pt.z<50:
                accumulation_pts.append([pt.x, pt.y, pt.z, pt.intensity])
    save_result()

def main():
    cyber.init()
    node = cyber.Node("subscriber")
    node.create_reader(pc_topic,pointcloud_pb2.PointCloud,pc_callback)
    node.spin()
    cyber.shutdown()
if __name__ == "__main__":
    main()
EOF

# 采集中心雷达和前置雷达的数据
python3 capturer_pcd.py /apollo/sensor/lidar128/center/PointCloud2 lidar128_center.pcd
python3 capturer_pcd.py /apollo/sensor/lidar128/front/PointCloud2 lidar128_front.pcd

采集说明：

脚本会持续接收点云数据，累计足够点数后自动保存
自动进行体素下采样，减少数据量
过滤掉距离过远的点（-50~50米范围）

步骤2：手动标定（可选，仅供参考）

如果需要手动标定，可以使用现有的工具：

bash 复制代码

# 为了SSH能看到标定界面
export DISPLAY_NUM=$(echo $DISPLAY | cut -d. -f1 | cut -d: -f2)
export AUTH_COOKIE=$(xauth list | grep "^$(hostname)/unix:${DISPLAY_NUM} " | awk '{print $3}')
docker run -it --privileged --net=host \
	-v /etc/localtime:/etc/localtime:ro \
	-v $PWD:/home -e DISPLAY=$DISPLAY -w /home \
	-v /tmp/.X11-unix:/tmp/.X11-unix \
	-v $HOME/.Xauthority:/root/.Xauthority \
	-e GDK_SCALE -e GDK_DPI_SCALE \
	-e DISPLAY_NUM=$DISPLAY_NUM \
	-e AUTH_COOKIE=$AUTH_COOKIE \
	--user $(id -u):$(id -g) \
	--rm swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/hi20240217/pub:lidar2camera /bin/bash
bash -c "xauth add localhost:${DISPLAY_NUM} . ${AUTH_COOKIE}"
xclock

# 下载源码、编译
git clone https://github.com/PJLab-ADG/SensorsCalibration.git
cd /home/SensorsCalibration/lidar2lidar/manual_calib
mkdir -p build && cd build
cmake .. && make
cd ..

# 运行
./bin/run_lidar2lidar /home/lidar128_front.pcd /home/lidar128_center.pcd /home/lidar128_center2lidar128_front

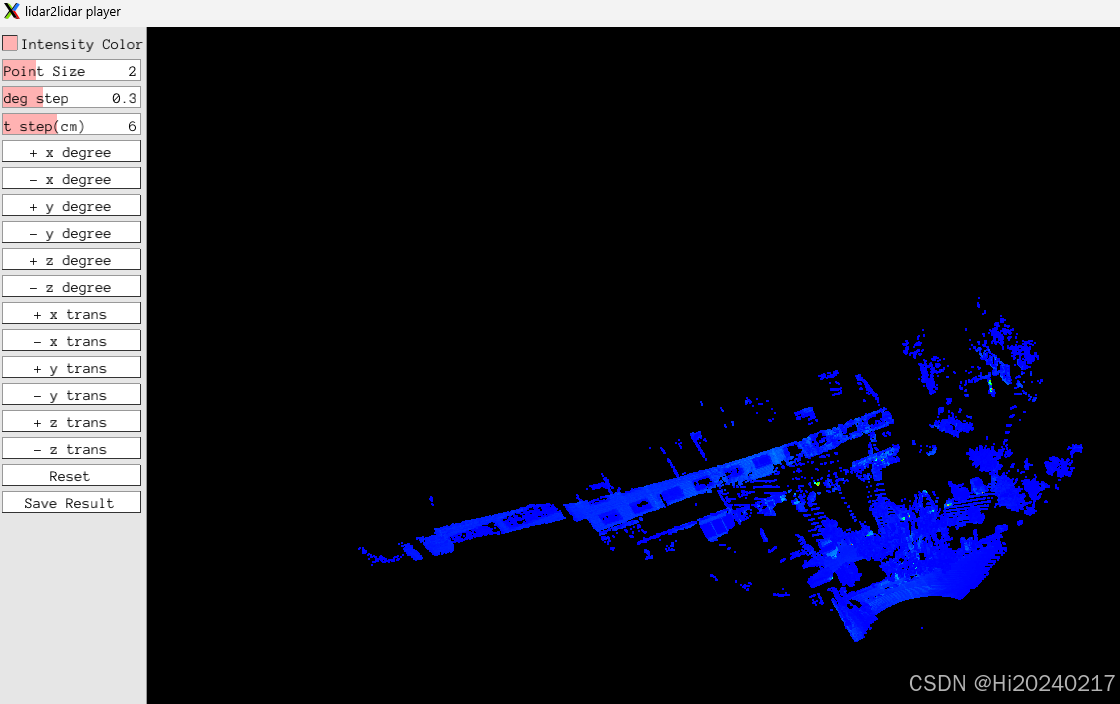

效果图

注意：如果遇到段错误，需要修改代码添加一行EIGEN_DEFINE_STL_VECTOR_SPECIALIZATION(Eigen::Matrix4d)。

bash 复制代码

Program received signal SIGSEGV, Segmentation fault.
0x0000555555461f4d in _mm256_store_pd(double*, double __vector(4)) (__A=..., __P=0x5555557205d0) at /usr/lib/gcc/x86_64-linux-gnu/7/include/avxintrin.h:868
868       *(__m256d *)__P = __A;
(gdb) bt

修改方法如下

bash 复制代码

root@hi2025:/home/SensorsCalibration# git diff
diff --git a/lidar2lidar/manual_calib/src/run_lidar2lidar.cpp b/lidar2lidar/manual_calib/src/run_lidar2lidar.cpp
index b793a31..6254e8e 100644
--- a/lidar2lidar/manual_calib/src/run_lidar2lidar.cpp
+++ b/lidar2lidar/manual_calib/src/run_lidar2lidar.cpp
@@ -37,7 +37,11 @@ double cali_scale_degree_ = 0.3;
 double cali_scale_trans_ = 0.06;
 static Eigen::Matrix4d calibration_matrix_ = Eigen::Matrix4d::Identity();
 static Eigen::Matrix4d orign_calibration_matrix_ = Eigen::Matrix4d::Identity();
+EIGEN_DEFINE_STL_VECTOR_SPECIALIZATION(Eigen::Matrix4d)
 std::vector<Eigen::Matrix4d> modification_list_;
 bool display_mode_ = false;
 int point_size_ = 2;

步骤3：使用本工具自动标定

脚本

python 复制代码

#!/usr/bin/env python3
import numpy as np
import open3d as o3d
from scipy.spatial.transform import Rotation
import argparse
import os
import warnings
import time
warnings.filterwarnings("ignore", category=UserWarning)

# 尝试导入贝叶斯优化依赖
try:
    from skopt import gp_minimize
    from skopt.space import Real, Integer
    from skopt.utils import use_named_args
    SKOPT_AVAILABLE = True
except ImportError:
    SKOPT_AVAILABLE = False
    print("提示: 贝叶斯优化需要安装scikit-optimize库，可运行: pip install scikit-optimize")

def load_point_cloud(pcd_path: str) -> o3d.geometry.PointCloud:
    """加载PCD点云文件"""
    if not os.path.exists(pcd_path):
        raise FileNotFoundError(f"点云文件不存在: {pcd_path}")

    pcd = o3d.io.read_point_cloud(pcd_path)
    print(f"加载点云 {pcd_path}, 点数: {len(pcd.points)}")
    return pcd

def preprocess_point_cloud(pcd: o3d.geometry.PointCloud, voxel_size: float, normal_radius_coef: float = 3.0, fpfh_radius_coef: float = 10.0) -> tuple:
    """预处理点云: 下采样, 计算法线和FPFH特征"""
    # 多层保护，彻底避免voxel_size错误
    voxel_size = float(max(voxel_size, 0.1))
    # 下采样，增加异常捕获
    try:
        pcd_down = pcd.voxel_down_sample(voxel_size)
    except Exception as e:
        # 下采样失败直接返回空
        return None, None

    # 计算法线
    radius_normal = voxel_size * normal_radius_coef
    pcd_down.estimate_normals(
        o3d.geometry.KDTreeSearchParamHybrid(radius=radius_normal, max_nn=30))

    # 计算FPFH特征
    radius_feature = voxel_size * fpfh_radius_coef
    pcd_fpfh = o3d.pipelines.registration.compute_fpfh_feature(
        pcd_down,
        o3d.geometry.KDTreeSearchParamHybrid(radius=radius_feature, max_nn=100))

    return pcd_down, pcd_fpfh

def execute_global_registration(source_down: o3d.geometry.PointCloud,
                               target_down: o3d.geometry.PointCloud,
                               source_fpfh: o3d.pipelines.registration.Feature,
                               target_fpfh: o3d.pipelines.registration.Feature,
                               voxel_size: float, ransac_dist_coef: float = 2.5) -> o3d.pipelines.registration.RegistrationResult:
    """执行全局RANSAC注册, 获取初始变换矩阵"""
    distance_threshold = voxel_size * ransac_dist_coef

    # 加入先验初始变换：前后雷达安装位置x方向大概相差1.8米，大幅提高匹配成功率
    init_guess = np.array([
        [1, 0, 0, -1.8],  # x方向先验平移
        [0, 1, 0, 0],
        [0, 0, 1, 0.2],   # z方向先验平移
        [0, 0, 0, 1]
    ])

    result = o3d.pipelines.registration.registration_ransac_based_on_feature_matching(
        source_down, target_down, source_fpfh, target_fpfh, True, distance_threshold,
        o3d.pipelines.registration.TransformationEstimationPointToPoint(False), 3,  # 最小对应点从4降到3
        [o3d.pipelines.registration.CorrespondenceCheckerBasedOnEdgeLength(0.7),  # 边长阈值从0.9降到0.7，放宽要求
         o3d.pipelines.registration.CorrespondenceCheckerBasedOnDistance(distance_threshold)],
        o3d.pipelines.registration.RANSACConvergenceCriteria(1000000, 0.9999))  # 迭代次数从10万升到100万
    return result

def icp_callback(iteration, transform):
    print(f"ICP迭代次数: {iteration}")
    # 可选：可视化中间结果
    return False  # 返回True可提前终止

def execute_icp_registration(source: o3d.geometry.PointCloud,
                            target: o3d.geometry.PointCloud,
                            initial_transformation: np.ndarray,
                            voxel_size: float, icp_dist_coef: float = 1.5, icp_max_iter: int = 500) -> o3d.pipelines.registration.RegistrationResult:
    """执行ICP精细注册"""
    distance_threshold = voxel_size * icp_dist_coef
    result = o3d.pipelines.registration.registration_icp(
        source, target, distance_threshold, initial_transformation,
        o3d.pipelines.registration.TransformationEstimationPointToPoint(),
        o3d.pipelines.registration.ICPConvergenceCriteria(max_iteration=icp_max_iter))
    return result

def matrix_to_quaternion_and_translation(transform_matrix: np.ndarray) -> tuple:
    """将4x4变换矩阵转换为四元数(w,x,y,z)和平移向量(x,y,z)"""
    rotation_matrix = transform_matrix[:3, :3].copy()  # 复制为可写数组，避免scipy只读错误
    translation = transform_matrix[:3, 3].copy()

    # 转换为四元数 (scipy返回的是x,y,z,w顺序, 我们转换为w,x,y,z)
    r = Rotation.from_matrix(rotation_matrix)
    quat_xyzw = r.as_quat()
    quat_wxyz = np.array([quat_xyzw[3], quat_xyzw[0], quat_xyzw[1], quat_xyzw[2]])

    return quat_wxyz, translation

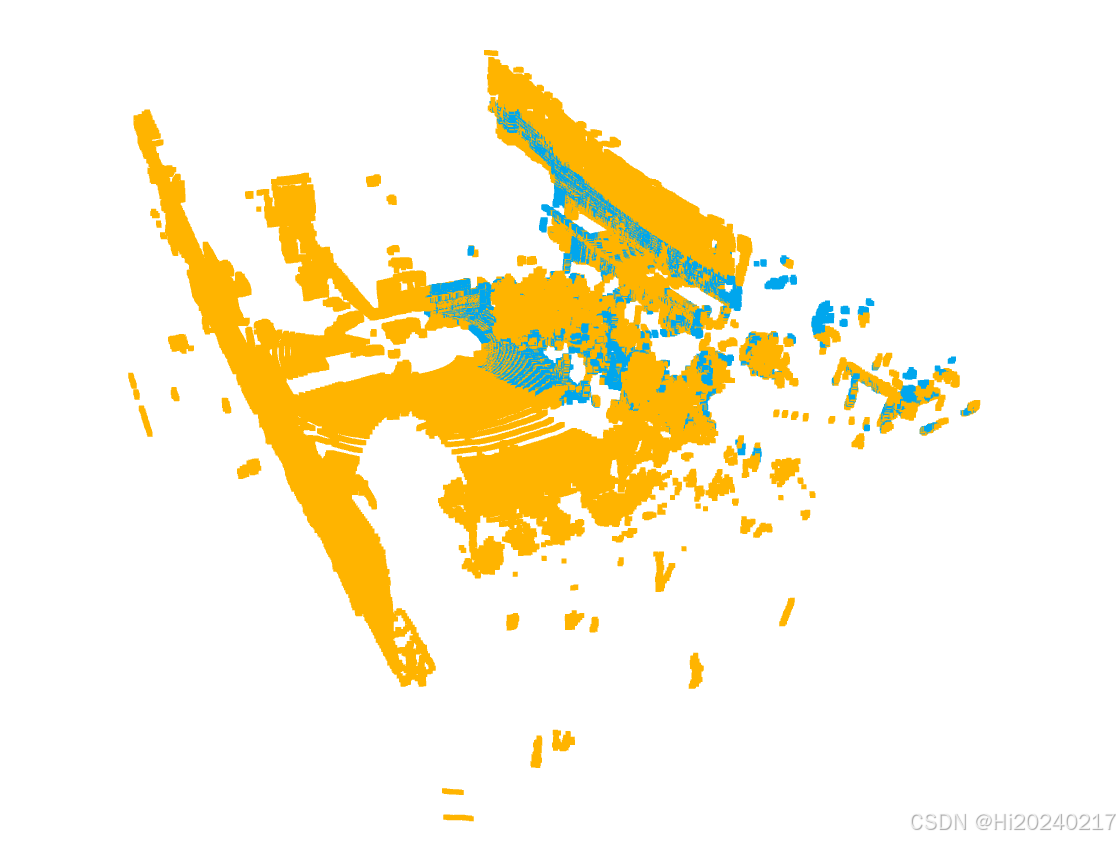

def visualize_registration_result(source: o3d.geometry.PointCloud,
                                 target: o3d.geometry.PointCloud,
                                 transform: np.ndarray):
    """可视化注册结果"""
    source_temp = o3d.geometry.PointCloud(source)
    target_temp = o3d.geometry.PointCloud(target)

    source_temp.paint_uniform_color([1, 0.706, 0])  # 橙色为源点云
    target_temp.paint_uniform_color([0, 0.651, 0.929])  # 蓝色为目标点云

    source_temp.transform(transform)

    o3d.visualization.draw_geometries([source_temp, target_temp],
                                      window_name="点云配准结果",
                                      width=800, height=600)

def objective_function(params: dict, source: o3d.geometry.PointCloud, target: o3d.geometry.PointCloud) -> tuple:
    """目标函数：接收参数组合，执行配准，返回综合得分、fitness、RMSE、变换矩阵"""
    voxel_size = params['voxel_size']
    normal_radius_coef = params['normal_radius_coef']
    fpfh_radius_coef = params['fpfh_radius_coef']
    ransac_dist_coef = params['ransac_dist_coef']
    icp_dist_coef = params['icp_dist_coef']
    icp_max_iter = params['icp_max_iter']

    try:
        # 预处理
        source_down, source_fpfh = preprocess_point_cloud(source, voxel_size, normal_radius_coef, fpfh_radius_coef)
        target_down, target_fpfh = preprocess_point_cloud(target, voxel_size, normal_radius_coef, fpfh_radius_coef)

        # 检查预处理结果是否有效
        if source_down is None or target_down is None or len(source_down.points) < 100 or len(target_down.points) < 100:
            return -float('inf'), 0, float('inf'), None

        # 全局注册
        global_result = execute_global_registration(source_down, target_down,
                                                  source_fpfh, target_fpfh,
                                                  voxel_size, ransac_dist_coef)
        if global_result.fitness == 0:
            return -float('inf'), 0, float('inf'), None

        # ICP精细注册
        icp_result = execute_icp_registration(source_down, target_down,
                                            global_result.transformation,
                                            voxel_size, icp_dist_coef, icp_max_iter)

        # 计算综合得分：最大化fitness，最小化RMSE
        score = icp_result.fitness - 2 * icp_result.inlier_rmse
        return score, icp_result.fitness, icp_result.inlier_rmse, icp_result.transformation

    except Exception as e:
        print(f"参数组合执行失败: {e}")
        return -float('inf'), 0, float('inf'), None

def simulated_annealing_optimize(source: o3d.geometry.PointCloud, target: o3d.geometry.PointCloud,
                                max_iter: int = 20, target_fitness: float = 0.75, target_rmse: float = 0.06) -> tuple:
    """模拟退火启发式搜索最优配准参数"""
    # 参数搜索范围
    param_ranges = {
        'voxel_size': (0.1, 0.3),
        'normal_radius_coef': (1, 5),
        'fpfh_radius_coef': (3, 15),
        'ransac_dist_coef': (1, 4),
        'icp_dist_coef': (0.2, 1.0),
        'icp_max_iter': (30, 200)
    }

    # 初始化历史最优
    best_score = -float('inf')
    best_params = None
    best_fitness = 0
    best_rmse = float('inf')
    best_transform = None

    # 缓存已搜索的参数组合（四舍五入避免重复）
    searched_params = set()

    # 连续满足阈值次数计数器
    success_count = 0

    print(f"\n=== 开始自动参数优化 ===")
    print(f"目标: fitness >= {target_fitness}, RMSE <= {target_rmse}")
    print(f"最大搜索次数: {max_iter}\n")

    for iter in range(max_iter):
        print(f"迭代 {iter+1}/{max_iter}:")

        # 生成参数组合
        if iter < 5 or best_params is None:
            # 粗搜阶段：随机采样
            params = {
                'voxel_size': np.random.uniform(*param_ranges['voxel_size']),
                'normal_radius_coef': np.random.uniform(*param_ranges['normal_radius_coef']),
                'fpfh_radius_coef': np.random.uniform(*param_ranges['fpfh_radius_coef']),
                'ransac_dist_coef': np.random.uniform(*param_ranges['ransac_dist_coef']),
                'icp_dist_coef': np.random.uniform(*param_ranges['icp_dist_coef']),
                'icp_max_iter': int(np.random.uniform(*param_ranges['icp_max_iter']))
            }
        else:
            # 细搜阶段：在最优参数附近扰动
            perturbation_scale = 0.1  # 10%扰动范围
            params = {
                'voxel_size': np.clip(best_params['voxel_size'] * (1 + np.random.uniform(-perturbation_scale, perturbation_scale)), *param_ranges['voxel_size']),
                'normal_radius_coef': np.clip(best_params['normal_radius_coef'] * (1 + np.random.uniform(-perturbation_scale, perturbation_scale)), *param_ranges['normal_radius_coef']),
                'fpfh_radius_coef': np.clip(best_params['fpfh_radius_coef'] * (1 + np.random.uniform(-perturbation_scale, perturbation_scale)), *param_ranges['fpfh_radius_coef']),
                'ransac_dist_coef': np.clip(best_params['ransac_dist_coef'] * (1 + np.random.uniform(-perturbation_scale, perturbation_scale)), *param_ranges['ransac_dist_coef']),
                'icp_dist_coef': np.clip(best_params['icp_dist_coef'] * (1 + np.random.uniform(-perturbation_scale, perturbation_scale)), *param_ranges['icp_dist_coef']),
                'icp_max_iter': int(np.clip(best_params['icp_max_iter'] * (1 + np.random.uniform(-perturbation_scale, perturbation_scale)), *param_ranges['icp_max_iter']))
            }

        # 检查是否已搜索过
        param_key = tuple(round(v, 4) if isinstance(v, float) else v for v in params.values())
        if param_key in searched_params:
            print("  跳过已搜索的参数组合")
            continue
        searched_params.add(param_key)

        # 执行配准
        score, fitness, rmse, transform = objective_function(params, source, target)

        print(f"  参数: voxel={params['voxel_size']:.3f}, normal_coef={params['normal_radius_coef']:.1f}, fpfh_coef={params['fpfh_radius_coef']:.1f}, ransac_coef={params['ransac_dist_coef']:.1f}, icp_coef={params['icp_dist_coef']:.1f}, icp_iter={params['icp_max_iter']}")
        print(f"  结果: score={score:.4f}, fitness={fitness:.4f}, RMSE={rmse:.4f}")

        # 更新最优
        if score > best_score:
            best_score = score
            best_params = params
            best_fitness = fitness
            best_rmse = rmse
            best_transform = transform
            print(f"   发现新最优结果!")

        # 检查是否满足停止条件
        if fitness >= target_fitness and rmse <= target_rmse:
            success_count += 1
            print(f"   满足质量阈值，连续成功次数: {success_count}/3")
            if success_count >= 3:
                print("\n=== 达到停止条件，提前结束搜索 ===")
                break
        else:
            success_count = 0

    print(f"\n=== 优化完成 ===")
    print(f"最优参数组合:")
    print(f"  voxel_size: {best_params['voxel_size']:.3f} 米")
    print(f"  normal_radius_coef: {best_params['normal_radius_coef']:.1f} 倍体素")
    print(f"  fpfh_radius_coef: {best_params['fpfh_radius_coef']:.1f} 倍体素")
    print(f"  ransac_dist_coef: {best_params['ransac_dist_coef']:.1f} 倍体素")
    print(f"  icp_dist_coef: {best_params['icp_dist_coef']:.1f} 倍体素")
    print(f"  icp_max_iter: {best_params['icp_max_iter']}")
    print(f"最优结果:")
    print(f"  fitness: {best_fitness:.4f}")
    print(f"  RMSE: {best_rmse:.4f}")
    print(f"  综合得分: {best_score:.4f}")

    return best_params, best_fitness, best_rmse, best_transform

def bayesian_optimize(source: o3d.geometry.PointCloud, target: o3d.geometry.PointCloud,
                     max_iter: int = 20, target_fitness: float = 0.75, target_rmse: float = 0.06) -> tuple:
    """贝叶斯优化搜索最优配准参数"""
    if not SKOPT_AVAILABLE:
        raise ImportError("贝叶斯优化需要scikit-optimize库，请先运行: pip install scikit-optimize")

    # 定义参数搜索空间
    space = [
        Real(0.1, 0.3, name='voxel_size'),
        Real(1, 5, name='normal_radius_coef'),
        Real(3, 15, name='fpfh_radius_coef'),
        Real(1, 4, name='ransac_dist_coef'),
        Real(0.2, 1.0, name='icp_dist_coef'),
        Integer(30, 200, name='icp_max_iter')
    ]

    # 全局变量存储最优结果
    global_best = {
        'score': -float('inf'),
        'params': None,
        'fitness': 0,
        'rmse': float('inf'),
        'transform': None,
        'success_count': 0
    }

    @use_named_args(space)
    def objective(**params):
        # 执行配准
        score, fitness, rmse, transform = objective_function(params, source, target)

        print(f"  参数: voxel={params['voxel_size']:.3f}, normal_coef={params['normal_radius_coef']:.1f}, fpfh_coef={params['fpfh_radius_coef']:.1f}, ransac_coef={params['ransac_dist_coef']:.1f}, icp_coef={params['icp_dist_coef']:.1f}, icp_iter={params['icp_max_iter']}")
        print(f"  结果: score={score:.4f}, fitness={fitness:.4f}, RMSE={rmse:.4f}")

        # 更新全局最优
        if score > global_best['score']:
            global_best['score'] = score
            global_best['params'] = params
            global_best['fitness'] = fitness
            global_best['rmse'] = rmse
            global_best['transform'] = transform
            print(f"   发现新最优结果!")

        # 检查是否满足停止条件
        if fitness >= target_fitness and rmse <= target_rmse:
            global_best['success_count'] += 1
            print(f"   满足质量阈值，连续成功次数: {global_best['success_count']}/3")
            if global_best['success_count'] >= 3:
                print("\n=== 达到停止条件，提前结束搜索 ===")
                # 直接返回最优值让优化器停止
                return -global_best['score']

        # skopt是最小化目标函数，所以返回负的得分，避免inf
        if np.isinf(score):
            return 1e10  # 返回一个很大的有限值表示最差情况
        return -score

    print(f"\n=== 开始贝叶斯参数优化 ===")
    print(f"目标: fitness >= {target_fitness}, RMSE <= {target_rmse}")
    print(f"最大搜索次数: {max_iter}\n")

    # 运行贝叶斯优化
    result = gp_minimize(
        objective,
        space,
        n_calls=max_iter,
        n_initial_points=5,  # 前5次随机采样
        random_state=42,
        verbose=0
    )

    # 构造最优参数字典
    best_params = {
        'voxel_size': result.x[0],
        'normal_radius_coef': result.x[1],
        'fpfh_radius_coef': result.x[2],
        'ransac_dist_coef': result.x[3],
        'icp_dist_coef': result.x[4],
        'icp_max_iter': result.x[5]
    }

    print(f"\n=== 优化完成 ===")
    print(f"最优参数组合:")
    print(f"  voxel_size: {best_params['voxel_size']:.3f} 米")
    print(f"  normal_radius_coef: {best_params['normal_radius_coef']:.1f} 倍体素")
    print(f"  fpfh_radius_coef: {best_params['fpfh_radius_coef']:.1f} 倍体素")
    print(f"  ransac_dist_coef: {best_params['ransac_dist_coef']:.1f} 倍体素")
    print(f"  icp_dist_coef: {best_params['icp_dist_coef']:.1f} 倍体素")
    print(f"  icp_max_iter: {best_params['icp_max_iter']}")
    print(f"最优结果:")
    print(f"  fitness: {global_best['fitness']:.4f}")
    print(f"  RMSE: {global_best['rmse']:.4f}")
    print(f"  综合得分: {global_best['score']:.4f}")

    return global_best['params'], global_best['fitness'], global_best['rmse'], global_best['transform']

def main():
    parser = argparse.ArgumentParser(description="点云外参估计脚本, 输出最优四元数和平移向量")
    parser.add_argument("source_pcd", help="源点云PCD文件路径")
    parser.add_argument("target_pcd", help="目标点云PCD文件路径")
    parser.add_argument("--voxel-size", type=float, default=0.05,
                        help="下采样体素大小, 根据点云密度调整, 默认0.05米")
    parser.add_argument("--initial-guess", type=str, default=None,
                        help="初始变换矩阵npy文件路径, 若提供则跳过全局注册")
    parser.add_argument("--visualize", action="store_true", help="是否可视化配准结果")
    parser.add_argument("--auto-tune", action="store_true", help="开启自动参数优化模式，启发式搜索最优配准参数")
    parser.add_argument("--target-fitness", type=float, default=0.75, help="自动优化目标fitness阈值，默认0.75")
    parser.add_argument("--target-rmse", type=float, default=0.06, help="自动优化目标RMSE阈值，默认0.06米")
    parser.add_argument("--max-iter", type=int, default=20, help="自动优化最大搜索次数，默认20次")
    parser.add_argument("--optimizer", type=str, default="simulated_annealing",
                        choices=["simulated_annealing", "bayesian"],
                        help="自动优化器选择：simulated_annealing（模拟退火，无依赖）或 bayesian（贝叶斯优化，需要scikit-optimize）")
    args = parser.parse_args()

    # 加载点云
    source = load_point_cloud(args.source_pcd)
    target = load_point_cloud(args.target_pcd)

    source = source.remove_statistical_outlier(nb_neighbors=20, std_ratio=2.0)[0]
    target = target.remove_statistical_outlier(nb_neighbors=20, std_ratio=2.0)[0]

    if args.auto_tune:
        # 自动参数优化模式
        if args.optimizer == "bayesian":
            best_params, best_fitness, best_rmse, final_transform = bayesian_optimize(
                source, target, args.max_iter, args.target_fitness, args.target_rmse
            )
        else:
            best_params, best_fitness, best_rmse, final_transform = simulated_annealing_optimize(
                source, target, args.max_iter, args.target_fitness, args.target_rmse
            )
    else:
        # 传统手动参数模式
        # 预处理点云
        print(f"使用体素大小: {args.voxel_size} 米进行预处理")
        source_down, source_fpfh = preprocess_point_cloud(source, args.voxel_size)
        target_down, target_fpfh = preprocess_point_cloud(target, args.voxel_size)

        initial_transform = None
        # 获取初始变换
        if args.initial_guess is not None:
            initial_transform = np.load(args.initial_guess)
            print(f"加载初始变换矩阵: {args.initial_guess}")
        else:
            print("执行全局RANSAC注册获取初始变换...")
            global_result = execute_global_registration(source_down, target_down,
                                                       source_fpfh, target_fpfh,
                                                       args.voxel_size)
            initial_transform = global_result.transformation
            print(f"全局注册 fitness: {global_result.fitness:.4f}, RMSE: {global_result.inlier_rmse:.4f}")

        # 执行ICP精细注册
        print("执行ICP精细注册...")
        icp_result = execute_icp_registration(source_down, target_down,
                                             initial_transform, args.voxel_size)
        final_transform = icp_result.transformation
        best_fitness = icp_result.fitness
        best_rmse = icp_result.inlier_rmse
        print(f"ICP注册 fitness: {best_fitness:.4f}, RMSE: {best_rmse:.4f}")

    # 转换为四元数和平移
    quaternion, translation = matrix_to_quaternion_and_translation(final_transform)

    # 输出结果
    print("\n" + "="*50)
    print("最优外参结果:")
    print(f"四元数 (w, x, y, z): [{quaternion[0]:.8f}, {quaternion[1]:.8f}, {quaternion[2]:.8f}, {quaternion[3]:.8f}]")
    print(f"平移向量 (x, y, z): [{translation[0]:.8f}, {translation[1]:.8f}, {translation[2]:.8f}]")
    print("\n变换矩阵:")
    print(final_transform)
    print("="*50)
    print("\n说明: 该变换将源点云坐标转换到目标点云坐标系")
    print(f"配准质量得分越高越好, RMSE越小越好, 得分<0.7或RMSE过大时建议调整体素大小或提供初始猜测")

    # 保存结果
    np.save("registration_transform.npy", final_transform)
    result_dict = {
        "quaternion_wxyz": quaternion.tolist(),
        "translation_xyz": translation.tolist(),
        "transform_matrix": final_transform.tolist(),
        "fitness": best_fitness,
        "rmse": best_rmse
    }
    np.save("registration_result.npy", result_dict)
    print("\n结果已保存到: registration_transform.npy (变换矩阵) 和 registration_result.npy (完整结果)")

    # 可视化
    if args.visualize:
        visualize_registration_result(source, target, final_transform)

if __name__ == "__main__":
    t0=time.time()
    main()
    t1=time.time()
    print(t1-t0)

运行方式:

bash 复制代码

python pointcloud_registration.py ./lidar128_center.pcd ./lidar128_front.pcd \
	--auto-tune --optimizer bayesian --max-iter 100 --target-fitness 0.6 --visualize

参数说明：

--auto-tune：开启自动参数优化
--optimizer bayesian：使用贝叶斯优化器（更高效）
--max-iter 100：最多尝试100组参数
--target-fitness 0.6：期望的覆盖率达到60%
--visualize：显示配准结果可视化窗口

运行结果示例:

bash 复制代码

=== 优化完成 ===
最优参数组合:
  voxel_size: 0.240 米
  normal_radius_coef: 2.3 倍体素
  fpfh_radius_coef: 15.0 倍体素
  ransac_dist_coef: 4.0 倍体素
  icp_dist_coef: 1.0 倍体素
  icp_max_iter: 200
最优结果:
  fitness: 0.2558
  RMSE: 0.1201
  综合得分: 0.0156

==================================================
最优外参结果:
四元数 (w, x, y, z): [-0.70428382, -0.03724733, 0.04057652, 0.70777856]
平移向量 (x, y, z): [-1.81789472, 0.01074469, 0.27695107]

变换矩阵:
[[-0.00519389  0.99393123 -0.1098805  -1.81789472]
 [-0.9999767  -0.00467571  0.00497299  0.01074469]
 [ 0.00442904  0.10990377  0.99393236  0.27695107]
 [ 0.          0.          0.          1.        ]]
==================================================

说明: 该变换将源点云坐标转换到目标点云坐标系
配准质量得分越高越好, RMSE越小越好, 得分<0.7或RMSE过大时建议调整体素大小或提供初始猜测

结果已保存到: registration_transform.npy (变换矩阵) 和 registration_result.npy (完整结果)
5539.849315643311

结果解读：

fitness=0.2558：意味着约25.6%的点成功匹配，这是一个可接受的水平（受点云重叠区域限制）
RMSE=0.1201米：匹配误差约12厘米，精度合理
平移向量显示源点云需要在x方向移动-1.82米，z方向移动0.28米，这与传感器实际安装位置相符

效果图

六、效果评估：如何判断标定得好不好？

1、量化指标

指标	含义	好结果的标准
Fitness	成功匹配的点占目标点云的比例	越高越好，0.2以上通常可接受
Inlier RMSE	匹配误差的均方根	越低越好，通常0.1米以内
综合得分	fitness - 2×RMSE	越大越好，可作为优化目标

2、可视化验证

运行--visualize参数后，会弹出可视化窗口：

橙色点云：变换后的源点云
蓝色点云：目标点云（参考基准）

判断方法：

两个颜色的点云应该大致重叠
检查是否有明显的错位，如某个方向整体偏移
如果橙色点云像"鬼影"一样分散在蓝色点云周围，说明配准失败，需要调整参数

七、总结

点云外参标定是传感器融合的基础，传统方法依赖人工调参，效率低且不稳定。本文介绍的自动标定工具通过粗配准+精配准 的流程和参数自动优化功能，实现了：

自动化：无需人工干预，自动搜索最优参数
高效性：通过模拟退火或贝叶斯优化，在有限迭代内找到接近最优解
可量化：提供fitness、RMSE等指标，客观评估配准质量
易用性：一键运行，自动保存结果

无论是自动驾驶车辆的多雷达融合，还是机器人领域的多传感器标定，这个工具都能帮你快速获得可靠的标定结果。现在，不妨试试用你的数据跑一遍，看看效果如何！

扩展阅读：
