【Zynq 进阶】深度解析 PetaLinux 存储布局：NAND Flash 分区与 DDR 内存分配全攻略

文章目录

[【Zynq 进阶】深度解析 PetaLinux 存储布局：NAND Flash 分区与 DDR 内存分配全攻略](#【Zynq 进阶】深度解析 PetaLinux 存储布局：NAND Flash 分区与 DDR 内存分配全攻略)
- - [📝 前言](#📝 前言)
  - [📦 第一部分：大局观------NAND 与 DDR 在 Zynq 中的角色](#📦 第一部分：大局观——NAND 与 DDR 在 Zynq 中的角色)
  - [🗄️ 第二部分：NAND Flash 分区全攻略](#🗄️ 第二部分：NAND Flash 分区全攻略)
  - - [1. 经典的 PetaLinux NAND 分区方案](#1. 经典的 PetaLinux NAND 分区方案)
    - [2. 如何在 PetaLinux 中配置 NAND 分区？](#2. 如何在 PetaLinux 中配置 NAND 分区？)
  - [🧠 第三部分：DDR 内存分配全攻略](#🧠 第三部分：DDR 内存分配全攻略)
  - - [1. DDR 内存映射宏观图](#1. DDR 内存映射宏观图)
    - [2. PetaLinux 中的 DDR 基础配置](#2. PetaLinux 中的 DDR 基础配置)
    - [3. 核心进阶：如何为 PL 端保留内存？（防止互踩）](#3. 核心进阶：如何为 PL 端保留内存？（防止互踩）)
  - [🚀 第四部分：串联起来------从 NAND 到 DDR 的数据搬运之旅](#🚀 第四部分：串联起来——从 NAND 到 DDR 的数据搬运之旅)
  - [💣 第五部分：避坑指南 (Troubleshooting)](#💣 第五部分：避坑指南 (Troubleshooting))
  - 总结

📝 前言

在 Zynq 嵌入式 Linux 开发中，很多开发者（尤其是从纯 FPGA 或纯单片机转过来的工程师）在熟悉了"点亮 LED"和"Hello World"之后，往往会在这两件事上栽跟头：

系统起不来，U-Boot 找不到内核报错 Bad Magic Number 或 Wrong Image Format。
跑着跑着内核崩溃（Kernel Panic），或者 PL 端（FPGA）的 DMA 搬运数据时把 Linux 系统给搞死了。

这背后的罪魁祸首，往往是存储布局（Storage Layout）没有规划好 ！

简单来说：Flash 分区不合理导致镜像重叠或找不到，DDR 内存分配冲突导致系统与 PL 端"互相踩踏"。

今天，我们就来深度扒一扒 PetaLinux 下的存储布局，彻底搞懂 NAND Flash 的分区哲学和 DDR 内存的分配艺术。

📦 第一部分：大局观------NAND 与 DDR 在 Zynq 中的角色

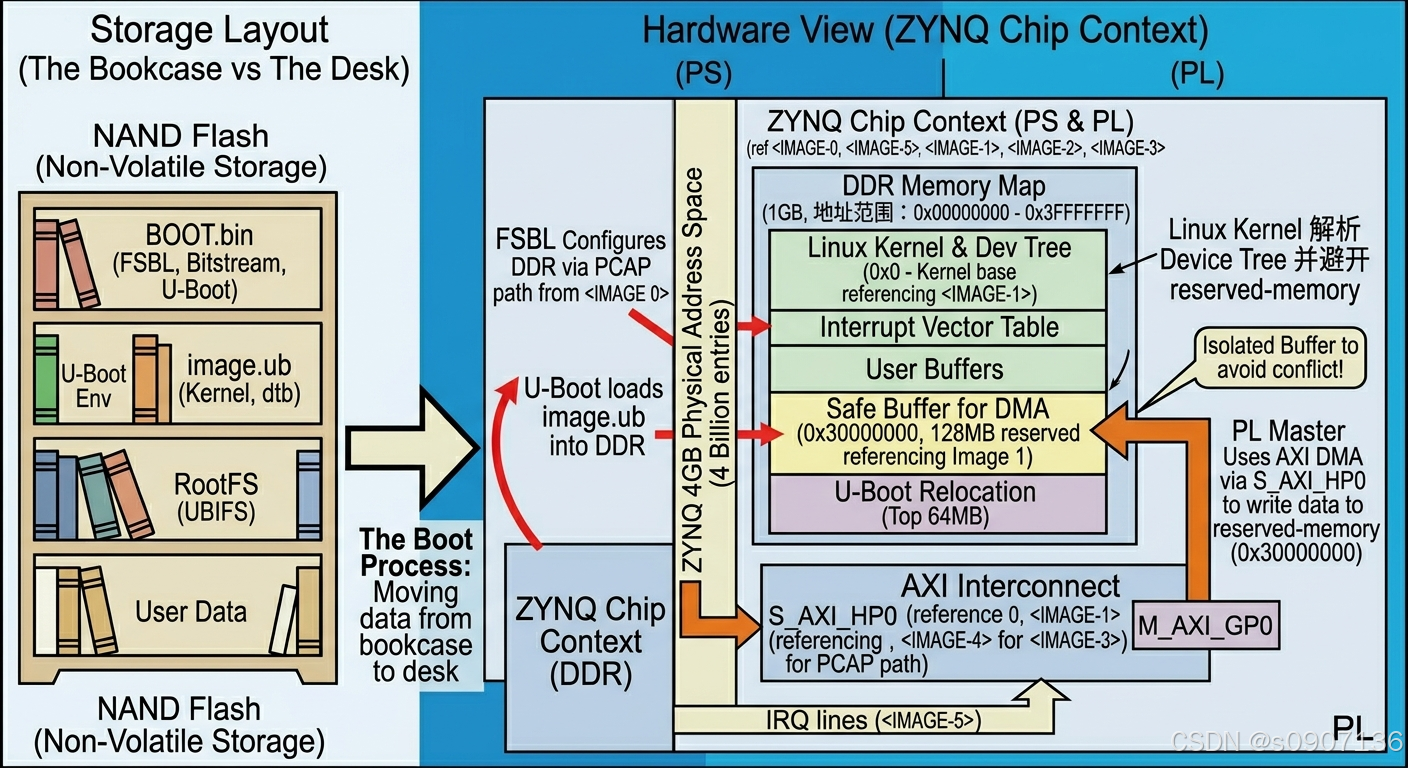

为了让大家通俗易懂地理解，我们可以打一个比方：

NAND Flash（非易失性存储） = 书架 。系统断电后，东西都存在这里。Bootloader、内核、文件系统就像一本本书，必须分门别类地放在书架的不同格子里（这就是 Flash 分区）。
DDR（易失性内存） = 书桌 。系统上电运行时，要把书架上的书拿下来摊在桌子上读（这就是 Boot 流程 ）。桌子很大，但你要规定好哪块区域放系统运行数据，哪块区域留给 PL 端（FPGA）搞硬件加速用（这就是 DDR 分配 ）。

🗄️ 第二部分：NAND Flash 分区全攻略

对于 Zynq 来说，NAND Flash 容量通常比较大（256MB~1GB甚至更大），非常适合存放完整的 Linux 系统。但在存放前，我们必须通过 MTD (Memory Technology Device) 子系统对其进行合理分区。

1. 经典的 PetaLinux NAND 分区方案

一个标准的 PetaLinux 生产环境，NAND Flash 建议按如下结构划分：

分区名 (MTD Partition)	建议大小	存放内容说明
`boot`	10MB ~ 16MB	BOOT.BIN (包含 FSBL, FPGA Bitstream, U-Boot)
`bootenv`	1MB	U-Boot 环境变量 (存放启动参数)
`kernel`	30MB ~ 40MB	image.ub (打包好的 Kernel, 设备树 dtb)
`rootfs`	100MB+	根文件系统 (建议使用 UBIFS 格式应对坏块)
`data`	剩余空间	用户数据区 (存放业务程序、日志、配置文件)

⚠️ 注意：不同于 NOR Flash 可以随意读写，NAND Flash 存在坏块机制，强烈建议 rootfs 和 data 分区使用 UBI/UBIFS 文件系统，而不是 ext4 或 JFFS2。

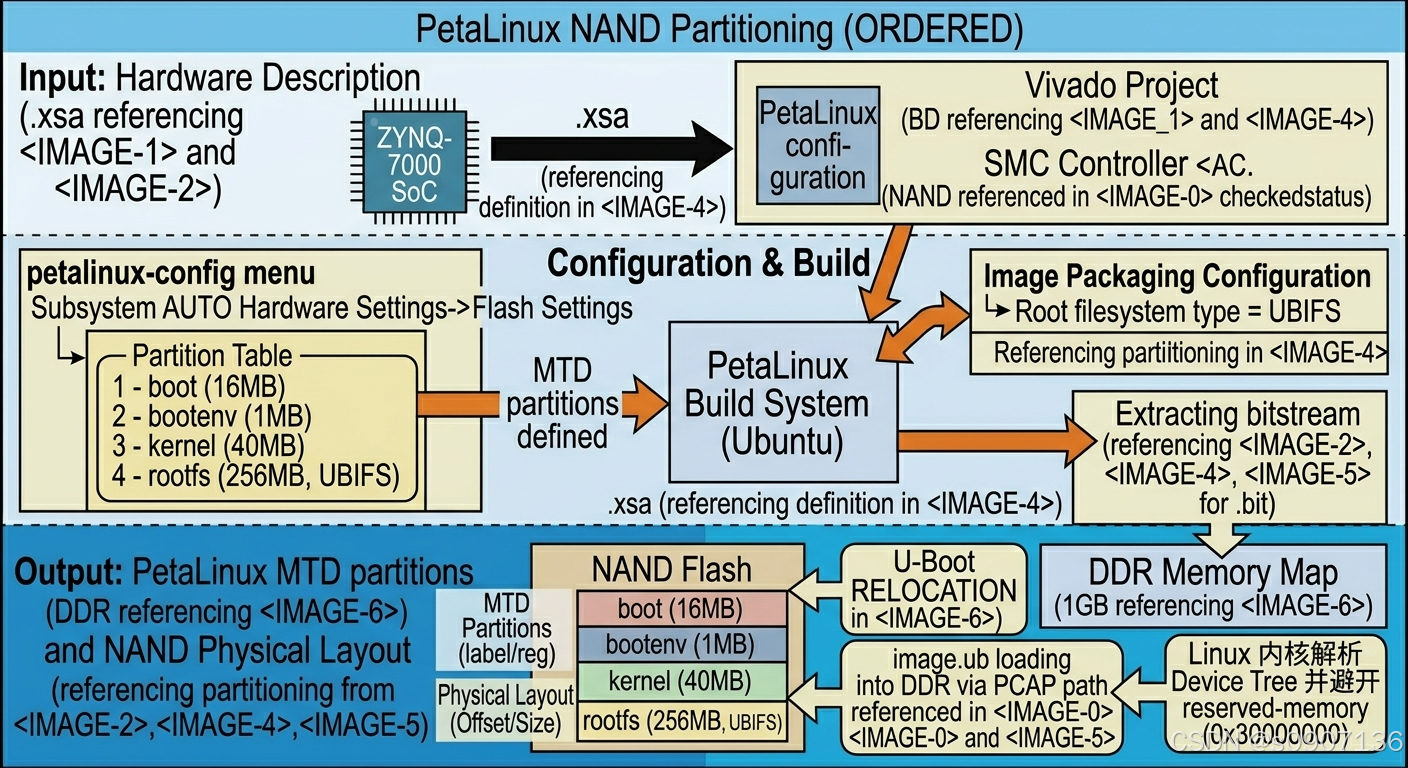

2. 如何在 PetaLinux 中配置 NAND 分区？

步骤 A：在 PetaLinux 菜单中配置

运行 petalinux-config：

进入 Subsystem AUTO Hardware Settings -> Flash Settings
选择你的 Primary Flash (比如 nand_flash)
在 Partition Table 中，严格按照上面的表格填入各个分区的名字和大小（Size）。

步骤 B：通过设备树（Device Tree）硬性绑定（推荐做法）

有时候图形界面的配置不够直观，高级开发者喜欢在 project-spec/meta-user/recipes-bsp/device-tree/files/system-user.dtsi 中直接定义 MTD 分区。代码示例如下：

dts 复制代码

&smcc { // 根据具体的 NAND 控制器节点修改
    nand@0,0 {
        #address-cells = <1>;
        #size-cells = <1>;

        partition@0 {
            label = "boot";
            reg = <0x0 0x1000000>; // 起始地址 0x0，大小 16MB
        };
        partition@1000000 {
            label = "bootenv";
            reg = <0x1000000 0x100000>; // 起始地址 16M，大小 1MB
        };
        partition@1100000 {
            label = "kernel";
            reg = <0x1100000 0x2800000>; // 大小 40MB
        };
        partition@3900000 {
            label = "rootfs";
            reg = <0x3900000 0x10000000>; // 大小 256MB
        };
    };
};

原理揭秘： Linux 内核启动时，会解析这个设备树文件，在 /dev/ 目录下生成 mtd0 (boot), mtd1 (bootenv) 等设备节点，你就可以使用 nandwrite 或 ubiformat 命令在 Linux 下更新固件了。

🧠 第三部分：DDR 内存分配全攻略

系统启动后，舞台就交给了 DDR。Zynq-7000 典型挂载的 DDR 大小为 512MB 或 1GB。内存分配最核心的问题是：如何防止 PS（ARM）和 PL（FPGA）抢同一块内存？

1. DDR 内存映射宏观图

假设我们有 1GB DDR (地址范围：0x00000000 - 0x3FFFFFFF)：

底部区域 (0x00000000 起)：存放 Linux 内核镜像、设备树，以及中断向量表。
中间区域：Linux 系统的动态内存分配区（供应用程序运行、kmalloc 等使用）。
顶部区域：U-Boot 在引导内核前，会将自己重定位到 DDR 的最高地址端运行。
保留区域 (Reserved Memory) ：这是 Zynq 进阶的核心所在！ 为 PL 端的 DMA（如 AXI VDMA、AXI DMA）专门预留的物理内存。

2. PetaLinux 中的 DDR 基础配置

运行 petalinux-config，进入 Memory Settings：

Primary Memory System base address：通常是 0x0
Primary Memory System size：你的 DDR 总大小（如 0x40000000 表示 1GB）

3. 核心进阶：如何为 PL 端保留内存？（防止互踩）

如果你的 FPGA 逻辑里有一个 AXI DMA，它要把摄像头采集的视频流直接写进 DDR。如果不告诉 Linux，Linux 可能会把这块 DDR 分配给某个 App 使用。结果就是：视频画面花屏，或者 Linux 突然死机重启。

绝招：使用设备树的 reserved-memory 节点

打开 system-user.dtsi，加入如下配置：

dts 复制代码

/ {
    reserved-memory {
        #address-cells = <1>;
        #size-cells = <1>;
        ranges;

        /* 方法一：静态保留固定物理地址 (推荐用于裸机DMA或特定IP) */
        pl_dma_reserved: buffer@30000000 {
            no-map; /* 关键：告诉 Linux 内核不要映射这块内存 */
            reg = <0x30000000 0x08000000>; /* 从 0x30000000 开始保留 128MB */
        };

        /* 方法二：CMA (Contiguous Memory Allocator) 连续内存分配 */
        linux,cma {
            compatible = "shared-dma-pool";
            reusable; /* Linux 可以借用，但 DMA 需要时必须归还 */
            size = <0x10000000>; /* 分配 256MB 作为 CMA 内存池 */
            linux,cma-default;
        };
    };
};

深入浅出解释：

no-map 属性极其霸道！它直接告诉 Linux 内存管理单元 (MMU)："这 128MB 物理内存不存在，你别碰！" 此时，你可以放心地在 PL 端的 Vivado Block Design 中，将 DMA 的目标地址硬编码为 0x30000000。
CMA 则稍微温和一些。它允许 Linux 在内存宽裕时使用这块空间，当 PL 端的 V4L2 或 DRM 驱动申请大块连续物理内存时，系统会自动分配这里的内存。

🚀 第四部分：串联起来------从 NAND 到 DDR 的数据搬运之旅

理解了上面两部分，我们来看看系统启动时，数据是如何流动的（The Boot Flow）：

BootROM 阶段：Zynq 上电，片内 ROM 从 NAND Flash 的起始地址（或指定偏移）读取 FSBL（First Stage Boot Loader）并加载到 OCM（片内 256KB 的小内存）运行。
FSBL 阶段 ：FSBL 在 OCM 中运行，它做的最重要的事情之一就是初始化 DDR 控制器 。然后，它将 BOOT.BIN 中的 FPGA Bitstream 烧录进 PL 端，最后把 U-Boot 从 NAND Flash 搬运到 DDR 中。
U-Boot 阶段 ：U-Boot 在 DDR 中跑起来了。它通过读取 NAND 中的 bootenv 分区获取环境变量（如 bootcmd）。
- U-Boot 将 NAND 中 kernel 分区的数据（image.ub）读取到 DDR 的特定地址（如 0x10000000，由 netstart 或 loadaddr 环境变量决定）。
Linux 内核阶段 ：U-Boot 把控制权交给 DDR 中的内核。内核解压自身，解析设备树（避开 reserved-memory），最后挂载位于 NAND Flash 的 rootfs 分区，完成启动。

💣 第五部分：避坑指南 (Troubleshooting)

在实际开发中，你可能会遇到以下几个天坑：

坑1：BOOT.BIN 越来越大，超过了 boot 分区大小
- 现象：启动卡死，或者烧录失败。
- 解法：随着 PL 端逻辑变复杂，Bitstream 会变大。务必在设备树和 PetaLinux 配置中同步扩大 boot 分区（例如从 10MB 扩大到 16MB）。
坑2：内核无法挂载根文件系统 (VFS: Unable to mount root fs)
- 现象：Kernel Panic。
- 解法：检查 U-Boot 传给内核的 bootargs 参数。如果 NAND 分区改了，root=/dev/mtdblockX 的序号必须对应上 rootfs 所在的分区序号！
坑3：DMA 启动后，系统随机死机
- 解法：百分之百是内存互踩。回去检查第三部分的 no-map 配置，确保 Vivado 中 AXI 总线的地址空间和 Device Tree 中保留的物理地址完全一致。

总结

掌握 PetaLinux 的存储布局，是 Zynq 开发者从"新手"走向"老鸟"的必经之路。

NAND Flash 的分区 ，关键在于统一。U-Boot 知道的 MTD 分区表和 Linux 内核知道的必须是同一个版本，设备树（Device Tree）是连接它们的桥梁。
DDR 内存的分配 ，核心在于隔离。用好 reserved-memory 和 CMA，是保证软硬件协同工作稳定性的基石。
