OpenCV 光流估计实战：Lucas-Kanade 算法实现运动目标跟踪

一、光流估计核心概念

1. 什么是光流？

光流是空间运动物体在观测成像平面上的像素运动 "瞬时速度" ，它描述了图像序列中像素点随时间的运动变化。通过分析这些速度矢量，我们可以实现动态场景分析，比如目标跟踪、行为识别、视频 stabilization 等。

2. 光流估计的三大前提假设

光流算法的有效性依赖于以下三个核心假设：

• 亮度恒定 ：同一点在不同帧中的亮度保持不变，即

• 小运动：时间变化不会引起位置剧烈变化，仅能通过前后帧灰度变化近似偏导数
• 空间一致：场景中邻近点在图像上也是邻近点，且运动速度一致（用于解决单方程多未知数问题）

3. 光流基本方程推导

由亮度恒定假设展开泰勒级数并忽略高阶项，可得光流约束方程：

其中：

• ：图像在 x,y 方向的梯度
• ：像素在 x,y 方向的运动速度
• ：图像随时间的变化梯度

二、Lucas-Kanade 光流算法原理

Lucas-Kanade 算法是稀疏光流的代表，仅跟踪图像中特征明显的点（如角点），效率更高、更适合实时场景。

核心思想

利用空间一致假设，对每个特征点周围的局部窗口（如 15×15）建立超定方程组，通过最小二乘法求解 u,v，解决单个约束方程无法求解两个未知数的问题。

金字塔光流优化

为了处理大运动 场景，算法引入图像金字塔：

1. 先在低分辨率（高层金字塔）跟踪大位移
2. 逐步向高分辨率（底层金字塔）细化，最终得到精确光流

完整代码

import numpy as np
import cv2

# 打开视频文件（也可改为0调用摄像头）
cap = cv2.VideoCapture('test.avi')

# 随机生成100种颜色，用于绘制不同特征点的运动轨迹
color = np.random.randint(0, 255, (100, 3))

# 读取第一帧并转为灰度图
ret, old_frame = cap.read()
old_gray = cv2.cvtColor(old_frame, cv2.COLOR_BGR2GRAY)

# ---------------------- 1. 特征点检测参数 ----------------------
feature_params = dict(
    maxCorners=100,    # 最多检测100个角点
    qualityLevel=0.3,  # 角点质量阈值（保留质量前30%的点）
    minDistance=7      # 角点之间最小距离，避免特征点过于密集
)

# 检测Shi-Tomasi角点作为待跟踪的特征点
p0 = cv2.goodFeaturesToTrack(old_gray, mask=None, **feature_params)

# 创建与帧大小相同的掩模，用于绘制轨迹
mask = np.zeros_like(old_frame)

# ---------------------- 2. Lucas-Kanade光流参数 ----------------------
lk_params = dict(
    winSize=(15, 15),  # 局部搜索窗口大小
    maxLevel=2         # 金字塔层数（0表示只用原始图像）
)

# ---------------------- 3. 主循环：逐帧计算光流 ----------------------
while True:
    ret, frame = cap.read()
    if not ret:
        break
    frame_gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)

    # 计算光流：获取特征点在当前帧的新位置
    p1, st, err = cv2.calcOpticalFlowPyrLK(
        old_gray, frame_gray, p0, None, **lk_params
    )

    # 筛选成功跟踪的特征点（st=1表示跟踪成功）
    good_new = p1[st == 1]
    good_old = p0[st == 1]

    # ---------------------- 4. 绘制运动轨迹 ----------------------
    for i, (new, old) in enumerate(zip(good_new, good_old)):
        a, b = new.ravel()  # 新点坐标
        c, d = old.ravel()  # 旧点坐标
        a, b, c, d = int(a), int(b), int(c), int(d)
        # 在掩模上绘制轨迹线段
        mask = cv2.line(mask, (a, b), (c, d), color[i].tolist(), 2)
        # 在当前帧上标记新特征点
        frame = cv2.circle(frame, (a, b), 3, color[i].tolist(), -1)

    # 叠加掩模与当前帧，显示最终结果
    img = cv2.add(frame, mask)
    cv2.imshow('Lucas-Kanade Optical Flow', img)

    # 按ESC键退出
    k = cv2.waitKey(150) & 0xff
    if k == 27:
        break

    # ---------------------- 5. 更新状态，准备下一帧 ----------------------
    old_gray = frame_gray.copy()
    p0 = good_new.reshape(-1, 1, 2)  # 重塑为OpenCV要求的格式

# 释放资源
cap.release()
cv2.destroyAllWindows()

代码详解

# 随机生成100种颜色，用于绘制不同特征点的运动轨迹
color = np.random.randint(0, 255, (100, 3))

# 读取第一帧并转为灰度图
ret, old_frame = cap.read()
old_gray = cv2.cvtColor(old_frame, cv2.COLOR_BGR2GRAY)

生成 100 行 3 列的随机颜色数组（RGB），每个特征点用不同颜色画轨迹，方便区分。

• 读取视频第一帧
• 转为灰度图（光流算法只需要灰度信息，速度更快）
• old_gray 保存为 "上一帧"，用于后续对比计算运动

# ---------------------- 1. 特征点检测参数 ----------------------
feature_params = dict(
    maxCorners=100,    # 最多检测100个角点
    qualityLevel=0.3,  # 角点质量阈值（保留质量前30%的点）
    minDistance=7      # 角点之间最小距离，避免特征点过于密集
)

# 检测Shi-Tomasi角点作为待跟踪的特征点
p0 = cv2.goodFeaturesToTrack(old_gray, mask=None, **feature_params)

这一步是找要跟踪的点。

• 使用 goodFeaturesToTrack 检测角点（边缘交点，最适合跟踪）
• maxCorners=100：最多跟踪 100 个点
• p0 存储第一帧所有要跟踪的特征点坐标

# 创建与帧大小相同的掩模，用于绘制轨迹
mask = np.zeros_like(old_frame)

创建一张和视频帧一样大的全黑图片 mask 。作用：在上面画轨迹，不会覆盖原视频画面。

# ---------------------- 2. Lucas-Kanade光流参数 ----------------------
lk_params = dict(
    winSize=(15, 15),  # 局部搜索窗口大小
    maxLevel=2         # 金字塔层数（0表示只用原始图像）
)

金字塔 LK 光流参数：

• winSize=(15,15)：以点为中心，搜索周围 15×15 区域
• maxLevel=2：使用 2 层金字塔，能跟踪更快、更大的运动

# ---------------------- 3. 主循环：逐帧计算光流 ----------------------
while True:
    ret, frame = cap.read()
    if not ret:
        break
    frame_gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)

循环读取每一帧：

• ret：是否读到帧
• frame：当前彩色图
• frame_gray：当前灰度图（用于光流计算）

    # 计算光流：获取特征点在当前帧的新位置
    p1, st, err = cv2.calcOpticalFlowPyrLK(
        old_gray, frame_gray, p0, None, **lk_params
    )

输入：上一帧、当前帧、上一帧特征点输出：

• p1：当前帧点的新位置
• st：状态（1 = 跟踪成功，0 = 丢失）
• err：误差

    # 筛选成功跟踪的特征点（st=1表示跟踪成功）
    good_new = p1[st == 1]
    good_old = p0[st == 1]

只保留跟踪成功的点，丢掉丢失的点。

• good_new：当前帧成功点
• good_old：上一帧成功点

    # ---------------------- 4. 绘制运动轨迹 ----------------------
    for i, (new, old) in enumerate(zip(good_new, good_old)):
        a, b = new.ravel()  # 新点坐标
        c, d = old.ravel()  # 旧点坐标
        a, b, c, d = int(a), int(b), int(c), int(d)
        # 在掩模上绘制轨迹线段
        mask = cv2.line(mask, (a, b), (c, d), color[i].tolist(), 2)
        # 在当前帧上标记新特征点
        frame = cv2.circle(frame, (a, b), 3, color[i].tolist(), -1)

遍历每一对新旧点，画线 + 画点：

• cv2.line：在 mask 上画运动轨迹线
• cv2.circle：在当前帧画当前特征点
• 每个点用不同颜色，轨迹更清晰

    # 叠加掩模与当前帧，显示最终结果
    img = cv2.add(frame, mask)
    cv2.imshow('Lucas-Kanade Optical Flow', img)

将原视频 和轨迹 mask叠加在一起显示。效果：视频上保留彩色运动轨迹。

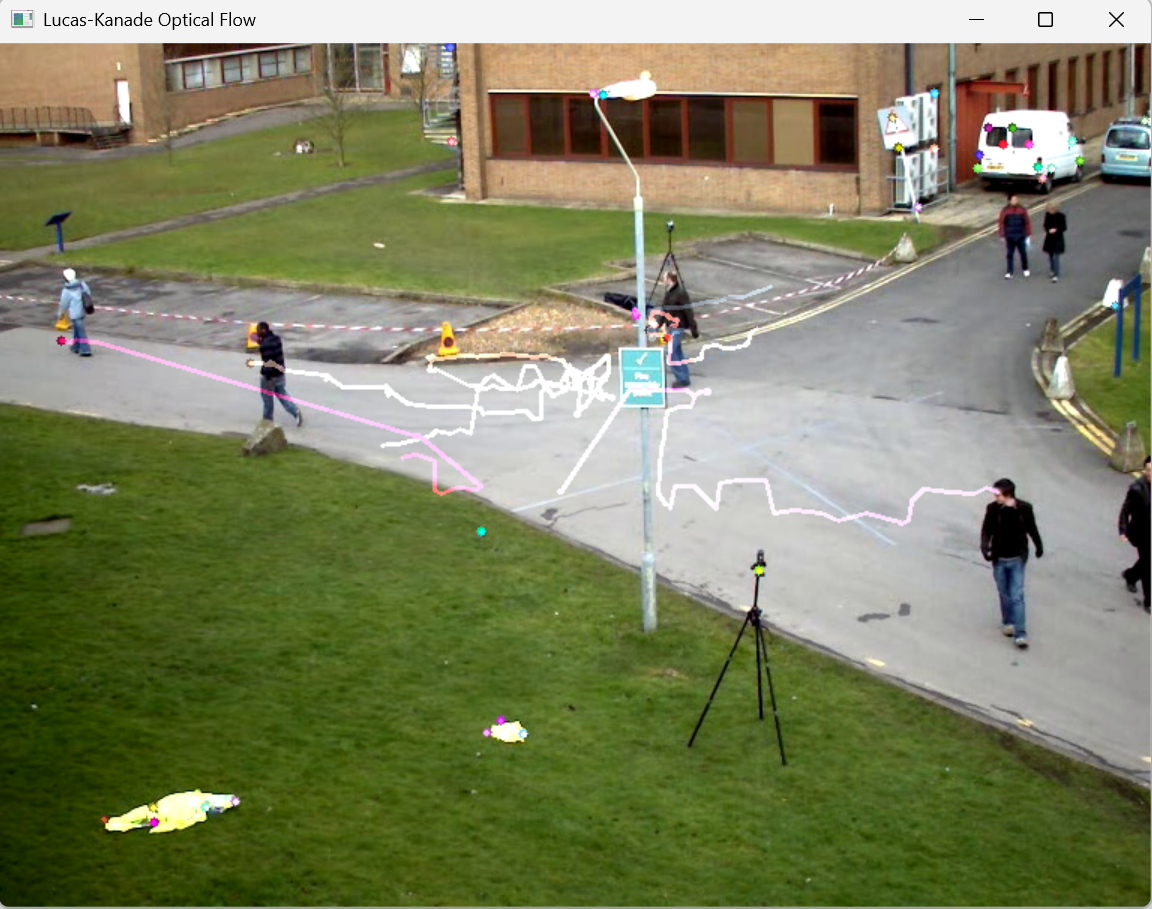

结果展示：
