TC Hairpin NAT 驱动使用手册（个人版）

说明：本文档仅供个人回顾使用，记录了基于 TC eBPF 实现 Hairpin NAT 的完整操作流程与设计思路。不包含具体代码实现细节，仅描述原理、配置、调试与维护方法，以保证内核程序的稳定性与安全性。

1. 简介

本驱动实现了一个基于 eBPF 的 TC（Traffic Control）层 hairpin NAT 功能。

它可以在一个网络接口（例如 TUN/TAP 设备、物理网卡）上，根据预定义的 NAT 规则，对 TCP 数据包的源/目的 IP 和端口进行转换，并可选地将包重定向到指定的网络接口（或原接口）。

典型应用场景：

在 VNP 服务端实现端口映射或流量回注。
在容器或虚拟化环境中实现 Service 的 Hairpin NAT（让访问服务的请求经过转换后回到自身）。

核心组件：

内核程序：负责数据包匹配、地址端口修改、校验和更新、重定向决策。
用户态控制程序：用于加载/卸载 TC 程序，管理 NAT 规则（增删查）。
编译脚本：简化构建过程。

2. 技术原理

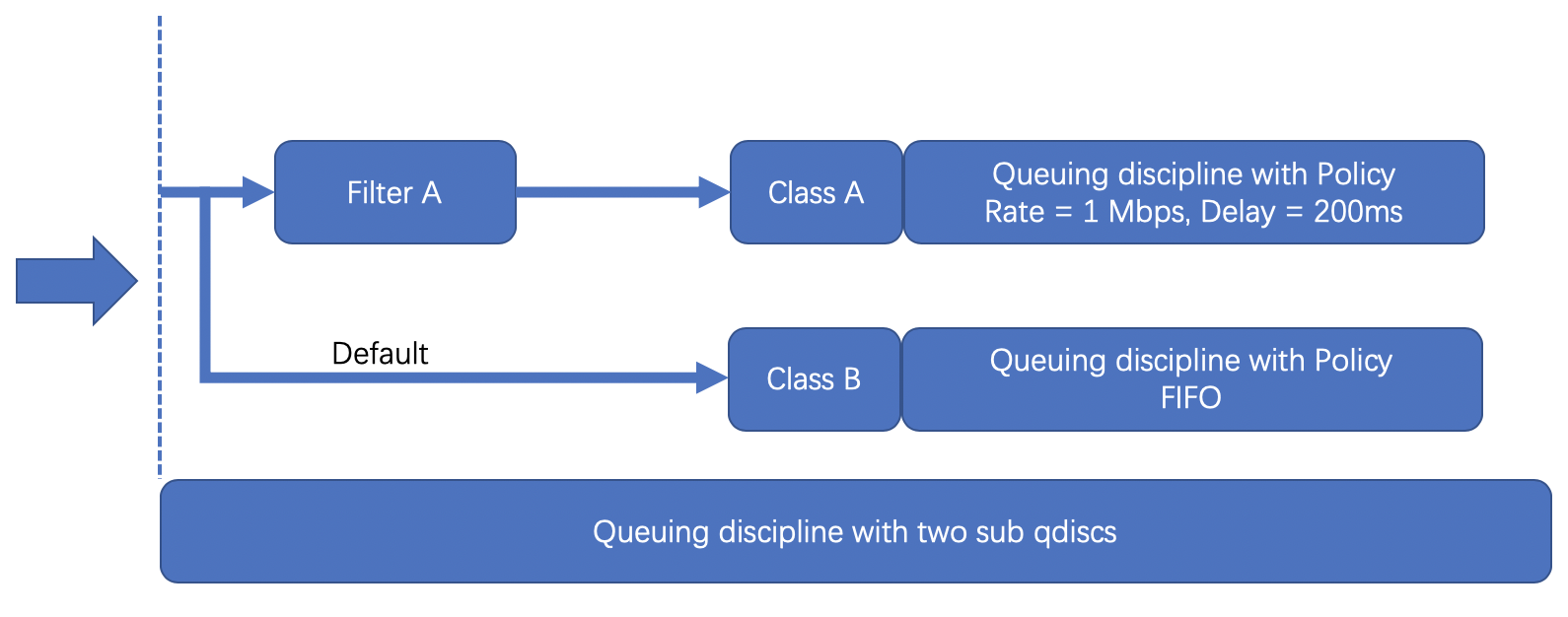

程序工作于 Linux TC 的 egress 方向（发包时）。当数据包从指定网卡发出时，内核会先调用我们的 eBPF 程序。程序解析 IP 头与 TCP 头，提取五元组（源 IP、源端口、目的 IP、目的端口、协议），以该五元组为键查询预先定义的 NAT 映射表。若命中，则按照映射表中的新地址、新端口修改数据包，并重新计算 IP 头与 TCP 头的校验和，保证协议栈能够正确接收。修改完成后，数据包被重定向到指定网卡（默认原网卡）的 ingress 方向继续处理，从而实现流量的"折返"效果。

整个处理过程在内核态完成，避免了用户态与内核态之间的上下文切换，具有极高的处理效率。

3. 环境准备

3.1 系统与内核

推荐 Ubuntu 20.04/22.04 或 WSL2（内核 5.10+）。
确认内核支持 BPF（通常默认开启）。

3.2 安装基础工具链

bash 复制代码

sudo apt update -y
sudo apt upgrade -y
sudo apt install -y build-essential clang llvm git vim net-tools iproute2 tcpdump curl socat

3.3 安装 eBPF 开发库

bash 复制代码

sudo apt install -y libbpf-dev libelf-dev libz-dev

3.4 安装 bpftool（管理 BPF 程序与 map）

bash 复制代码

sudo apt install -y linux-tools-common linux-tools-generic
# 查找 bpftool 实际路径（例如 /usr/lib/linux-tools-5.15.0-173-generic/bpftool）
find /usr -name "bpftool" 2>/dev/null
# 建立软链接
sudo ln -sf /usr/lib/linux-tools-$(uname -r)/bpftool /usr/sbin/bpftool

3.5 挂载 BPF 文件系统（用于持久化 map）

bash 复制代码

sudo mkdir -p /sys/fs/bpf
sudo mount -t bpf none /sys/fs/bpf

4. 编译

4.1 编译内核程序

bash 复制代码

clang -O2 -target bpf -c driver.c -o driver.ko

4.2 编译用户态控制程序

bash 复制代码

gcc loader.c -o loader -lbpf -lelf -lz

说明：

-O2 是 BPF 程序推荐的优化级别。
driver.ko 虽然扩展名是 .ko，但实际是 eBPF 字节码文件，并非内核模块。
编译用户态程序时需链接 libbpf、libelf、libz。

4.3 关于内核常量的手动定义

在编写 BPF 程序时，可能会遇到某些常量未定义的情况（例如 TC_ACT_OK）。这些常量定义在 Linux 内核头文件中。若编译环境缺少这些定义，可在代码开头手动添加（已在源码中处理，无需用户关心）。

5. 网络环境准备

在加载 NAT 程序之前，需要先准备好网络环境。以下以创建一个 TUN 设备 tun0（IP 10.0.0.2）并配置路由为例。

5.1 创建 TUN 设备（可选）

如果你使用 VNP 或虚拟网络设备，这一步可能需要调整。示例使用 socat 创建一个 TUN 设备：

bash 复制代码

socat TUN:10.0.0.2/24,up,tun-name=tun0,iff-up,iff-running,iff-noarp,iff-pointopoint,up -

参数解释：

TUN:10.0.0.2/24：TUN 设备 IP 为 10.0.0.2，掩码 24。
up：设备立即启用。
tun-name=tun0：设备名称。
iff-up, iff-running 等：设置标志位。

创建后，可用 ip addr show tun0 查看。

5.2 添加路由（使目标 IP 的流量进入 tun0）

假设我们要让访问 10.0.0.8 的流量走 tun0：

bash 复制代码

ip route add 10.0.0.8/32 dev tun0

注意：根据实际场景调整路由，确保 NAT 转换前后的 IP 能够正确路由。

5.3 启动后端服务

NAT 转换后的最终目的地址需要有服务监听。例如，我们将在 10.0.0.2:8080 启动一个 HTTP 服务：

bash 复制代码

python3 -m http.server 8080 --bind 10.0.0.2

确保该服务正在运行，否则测试时连接会失败。

6. 加载 BPF 程序

有两种方式：推荐使用我们自带的 loader 工具，也可以手动使用 tc 命令。

6.1 方式一：使用 loader 工具（推荐）

bash 复制代码

# 挂载 BPF 文件系统（若未挂载，只需执行一次）
sudo mount -t bpf none /sys/fs/bpf

# 加载程序到指定网卡（例如 tun0）
sudo ./loader attach tun0

attach 命令会完成以下工作：

打开并加载 driver.ko 字节码。
将规则表持久化到 /sys/fs/bpf/tun_nat_map。
在指定网卡的 egress 方向附加 TC 程序（handle 1, priority 1）。

成功输出类似：

复制代码

规则表已 pin 到 /sys/fs/bpf/tun_nat_map
TC egress NAT 已成功附加到 tun0
现在可以使用 add / del / dump 管理规则

6.2 方式二：手动使用 tc 命令

如果你更熟悉 tc，也可以手动附加（前提是已编译出 driver.ko）：

bash 复制代码

# 确保网卡已有 clsact qdisc（若没有则创建）
tc qdisc add dev tun0 clsact

# 加载程序，指定节名（驱动程序中已定义）
tc filter add dev tun0 egress bpf da obj driver.ko sec <节名>

# 查看挂载状态
tc filter show dev tun0 egress

此时规则表没有自动 pin，如需管理规则，可以通过 bpftool 查找 map id 后操作（较繁琐，不推荐）。

7. NAT 规则管理

规则通过 loader 程序进行增、删、查。规则存储在 BPF 规则表中，key 是原始五元组（源IP、目的IP、源端口、目的端口、协议），value 是转换后的地址、端口以及重定向接口。

7.1 添加规则

bash 复制代码

sudo ./loader add <src_ip> <src_port> <dst_ip> <dst_port> <new_src_ip> <new_src_port> <new_dst_ip> <new_dst_port> <redirect_ifindex>

参数说明：

<src_ip>：原始源 IP（点分十进制）。
<src_port>：原始源端口（整数）。
<dst_ip>：原始目的 IP。
<dst_port>：原始目的端口。
<new_src_ip>：转换后的源 IP。
<new_src_port>：转换后的源端口。
<new_dst_ip>：转换后的目的 IP。
<new_dst_port>：转换后的目的端口。
<redirect_ifindex>：重定向的目标网卡索引（0 表示使用原接口；可以是数字 ifindex 或网卡名，例如 eth0、lo）。

重要：在 hairpin 场景中，通常需要添加两条规则（双向）：

去程：将客户端访问服务的请求转换为服务所在后端地址。
回程：将后端响应转换为客户端可识别的地址。

示例：

假设：

客户端 IP 10.0.0.2，使用源端口 1111 访问 10.0.0.8:7777。
我们想将请求转换为从 10.0.0.1:2222 发往 10.0.0.2:8080（后端服务）。
回程时，将后端响应（10.0.0.2:8080 -> 10.0.0.1:2222）转换为 10.0.0.8:7777 -> 10.0.0.2:1111。

添加规则：

bash 复制代码

# 去程
sudo ./loader add 10.0.0.2 1111 10.0.0.8 7777 10.0.0.1 2222 10.0.0.2 8080 0

# 回程
sudo ./loader add 10.0.0.2 8080 10.0.0.1 2222 10.0.0.8 7777 10.0.0.2 1111 0

注意：

两条规则严格对称，确保转换可逆。
redirect_ifindex 设为 0，表示数据包修改后从原接口发出（即还是通过 tun0）。

7.2 查看所有规则

bash 复制代码

sudo ./loader dump

输出示例：

复制代码

当前 NAT 规则:
----------------------------------------------------------------------------------------
源IP:端口          → 目的IP:端口           | 新源IP:新端口        新目的IP:新端口        重定向 ifindex
----------------------------------------------------------------------------------------
10.0.0.2:8080  → 10.0.0.1:2222  | 10.0.0.8:7777  10.0.0.2:1111  0
10.0.0.2:1111  → 10.0.0.8:7777  | 10.0.0.1:2222  10.0.0.2:8080  0

7.3 删除规则

bash 复制代码

sudo ./loader del <src_ip> <src_port> <dst_ip> <dst_port>

例如：

bash 复制代码

sudo ./loader del 10.0.0.2 1111 10.0.0.8 7777
sudo ./loader del 10.0.0.2 8080 10.0.0.1 2222

8. 测试

配置完成后，使用 curl 测试（确保后端服务已启动）：

bash 复制代码

curl --local-port 1111 http://10.0.0.8:7777/

--local-port 1111 强制使用源端口 1111，使其匹配去程规则。

如果一切正常，应能收到后端 HTTP 服务的响应。

9. 调试

9.1 查看内核日志（bpf_printk）

驱动中使用调试输出，可以通过 trace_pipe 实时查看：

bash 复制代码

# 确保 debugfs 已挂载（通常系统自动挂载）
sudo mount -t debugfs none /sys/kernel/debug   # 如果未挂载

# 实时输出 BPF 日志
cat /sys/kernel/debug/tracing/trace_pipe | grep NAT

当有数据包匹配时，会看到类似：

复制代码

NAT hit, redirect to 0

9.2 查看 BPF 程序状态

使用 bpftool：

bash 复制代码

# 列出所有 BPF 程序，查找 tc_egress
bpftool prog list | grep tc_egress

# 假设程序 id 为 123，查看详细信息
bpftool prog show id 123 --pretty

9.3 查看规则表内容

bash 复制代码

# 列出所有 map，找到规则表对应的 id
bpftool map list

# 导出规则表内容（假设 id 为 42）
bpftool map dump id 42

输出会显示所有规则，便于验证。

9.4 抓包验证

用 tcpdump 抓取双向流量，观察 NAT 转换是否生效：

bash 复制代码

tcpdump -i any -n host 10.0.0.2 or host 10.0.0.8 or host 10.0.0.1

执行 curl 后，应能看到：

原始包：10.0.0.2.1111 > 10.0.0.8.7777
转换后包：10.0.0.1.2222 > 10.0.0.2.8080
回程包：10.0.0.2.8080 > 10.0.0.1.2222
再次转换：10.0.0.8.7777 > 10.0.0.2.1111

10. 清理

10.1 卸载 TC 程序

bash 复制代码

# 使用 loader 卸载
sudo ./loader detach tun0

# 或手动删除 tc 过滤器
tc filter del dev tun0 egress

10.2 删除规则表持久化文件

bash 复制代码

rm -f /sys/fs/bpf/tun_nat_map

10.3 删除 TUN 设备和路由（如果不再需要）

bash 复制代码

ip link del tun0
ip route del 10.0.0.8/32

11. 个人笔记

11.1 为何选择 TC 而非 XDP

XDP 需要网卡驱动直接支持，且工作在驱动层之前。对于 TUN/TAP 这类纯软件虚拟设备，数据包在协议栈内部生成，不经过驱动层，因此 XDP 程序虽然可以附加，但实际上不会处理任何包。而 TC 工作在协议栈的出口点（egress），对包括虚拟设备在内的所有网络设备均有效，是实现 TUN 设备 NAT 的正确选择。

11.2 规则表容量

规则表采用哈希表结构，最大条目数设为 131072（2^17） ，即约 13 万条。这一容量远高于绝大多数实际场景的需求，确保即使在大量端口映射或动态连接时也不会出现表满溢出的风险。同时哈希表采用非预分配模式，仅在实际插入条目时才分配内存，避免因预分配大量内存造成内核资源浪费。

11.3 简单至上原则

驱动程序的逻辑被刻意保持简单：

只处理 TCP 协议，避免支持 UDP 等复杂协议带来的校验和更新等问题。
无状态设计，不维护连接跟踪（conntrack），完全依赖规则表匹配。
校验和更新采用增量方式，避免全量重新计算的性能开销。
错误处理极简 ，遇到无法处理的情况直接放行（TC_ACT_OK），宁可丢包也不让内核崩溃。

这种"简单即稳定"的指导思想，确保了内核程序在高压场景下的可靠性与可维护性。任何复杂的特性（如 UDP 支持、动态超时等）都应放在用户态或单独模块中实现，而非塞入这个核心数据路径。

12. 常见问题 (FAQ)

Q1: 加载时提示 `libbpf: failed to load program`

原因：可能是 BPF 程序验证失败。
解决：查看 dmesg 或 /sys/kernel/debug/tracing/trace_pipe 获取具体错误信息。常见原因包括校验和更新错误、指针越界等。

Q2: curl 无响应，但 tcpdump 显示转换后的包

检查后端服务是否监听在转换后的目的地址端口。
检查回程规则是否正确添加。
检查重定向接口是否配置正确（例如设为 0 时原接口是否能将包送到正确路径）。

Q3: 规则添加成功，但 dump 看不到

可能规则表没有正确 pin，或使用了错误的 map id。确保使用 ./loader attach 挂载程序，它会自动 pin 规则表。
尝试重新 attach 并添加规则。

Q4: 修改了驱动代码后重新 attach 不生效

必须重新编译内核程序，然后先 detach 旧程序，再 attach 新程序。
如果使用 tc 命令，需要先删除旧的过滤器。

Q5: 为什么必须添加双向规则？

驱动基于五元组精确匹配。若不添加回程规则，后端响应的数据包无法匹配任何条目，将原样发出，导致客户端无法识别连接，表现为无响应或重置。双向规则确保往返流量均被转换。

13. 附录：IP 和端口十六进制转换（用于 bpftool 手动操作）

如果你需要绕过 loader 直接用 bpftool 操作规则表，可以使用以下转换：

bash 复制代码

# IP 转十六进制（大端）
printf "0x%02x%02x%02x%02x\n" 192 168 1 100   # 输出 0xc0a80164

# 端口转十六进制（大端）
printf "0x%04x\n" 12345   # 输出 0x3039

然后使用 bpftool map update id <map_id> key hex ... value hex ... 插入规则。
