探讨模拟电路（Analog Circuits）与射频电路（RF Circuits）的区别，本质上是在探讨频率这一物理量对电子行为的降维打击。如果我们要给讲懂这二者的区别，可以借用一个生活中的比喻：

水压（电压）和水流（电流）在管道（导线）中是确定的。只要管子不漏水，我们利用基尔霍夫定律（KCL/KVL），就能精确算出一个节点的水压是多少，流过某个阀门的水量是多少。

当频率极高、波长极短时，电子信号不再是乖乖在管子里流动的水，而变成了狂暴的海浪（电磁波）。海浪撞到防波堤（阻抗不匹配的节点）会反射回来，形成驻波；海浪之间还会发生干涉。这时候，我们不能只看某一点的水位（电压），而是要看波浪携带的能量（功率）是如何向前推进、反射以及衰减的。

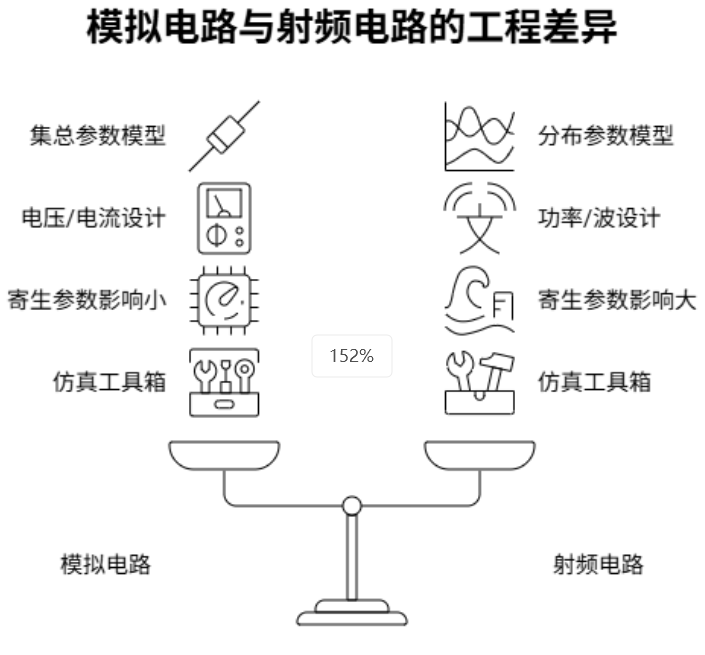

以下我们从四个核心维度，深度剖析二者的工程差异：

集总参数（Lumped）与分布参数（Distributed）

这是两者最底层的分水岭，核心在于信号波长（）与电路物理尺寸（）的比例关系 。根据公式（为光速，为频率）：

模拟电路（低频） ：信号频率通常在几百MHz以下，波长长达数米甚至更长。此时，电路元件的物理尺寸在波长面前微不足道。一个电容就是纯粹的电容，导线只是完美的连接线。此时适用集总参数模型。
射频电路（高频） ：当频率进入GHz频段（如5G的3.5GHz或毫米波），波长缩短至毫米级，此时。走线不再是完美的导线，而变成了具有电感、电容甚至天线辐射效应的传输线（Transmission Line）。此时必须引入麦克斯韦方程组和分布参数模型，考虑信号的传播时间、相位差和空间分布。

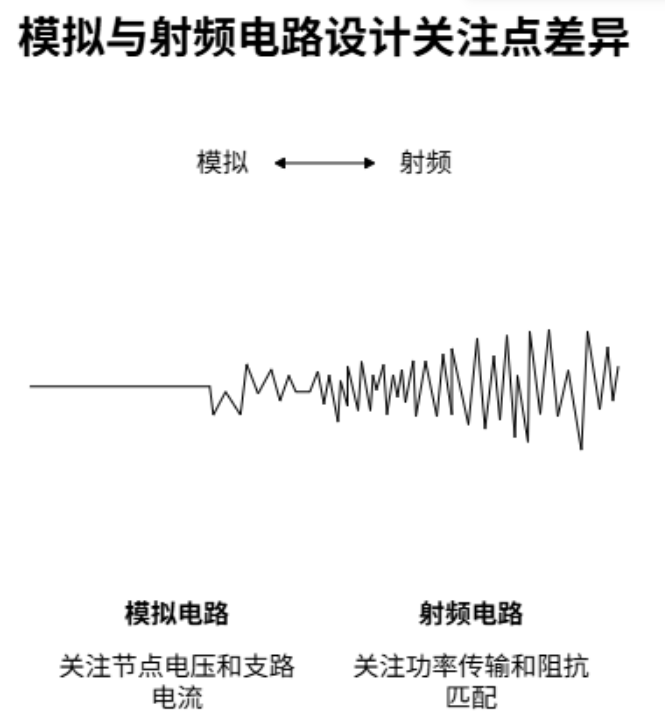

电压/电流 vs. 功率/波的反射

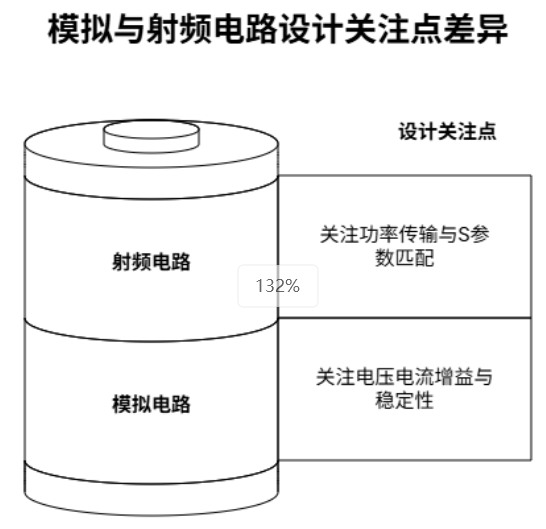

因为物理本质的差异，工程师在设计时关注的核心变量完全不同。

模拟设计范式 ：核心在于节点电压 和支路电流。在设计一个高性能运算放大器（Op-Amp）时，我们死磕的是增益（Gain）、增益带宽积（GBW）、相位裕度（PM）以及共模抑制比。我们希望输入阻抗无限大，输出阻抗趋于零，就像一个完美的电压源。
射频设计范式 ：核心在于功率传输 。在微波频段，很难去测量一个绝对的电压或电流，因此我们引入了S参数（Scattering Parameters） 。射频工程师的终极目标是让能量（功率）最大化地从天线传递到低噪声放大器（LNA），或者从功率放大器（PA）推给天线。这就要求阻抗匹配（Impedance Matching），通常大家都约定俗成匹配到 $50\\Omega$ 。

模拟电路的"一生之敌" ：在模拟基带设计中，寄生电容（）是最大的敌人。它会带来额外的极点，吞噬掉我们宝贵的带宽，甚至破坏系统的稳定性。为了对抗寄生电容，模拟工程师只能通过增大电流（功耗）来推高主极点频率，这是一种痛苦的Trade-off。
射频电路的"太极推手" ：射频工程师则秉持"打不过就加入"的哲学。既然高频下不可避免地存在寄生电容，那就刻意引入片上电感（Inductors）。电感与寄生电容在特定频率下发生LC谐振，谐振时虚部阻抗相互抵消。这种技术不仅吃掉了寄生电容，还能在窄带内实现极高的阻抗，从而获得极高的增益。这就是射频电路中无源元件（电感、变压器）占据版图绝对C位的原因。

模拟仿真：通常在 ADE 中使用传统的 SPICE 引擎，跑瞬态分析（TRAN）、交流小信号分析（AC）、直流工作点（DC）以及基础的噪声分析。
射频仿真 ：传统的 TRAN 在分析射频非线性（如混频器 Mixer 产生大量谐波）时极慢且不准确。因此，射频仿真依赖于周期性稳态分析（PSS - Periodic Steady State）和谐波平衡法（HB - Harmonic Balance） 。并且，由于版图走线就是微波器件，射频设计极度依赖电磁场协同仿真（EM Co-simulation），必须提取 S 参数并重新带回原理图进行后仿。

【核心总结】

这种非黑即白的二分法在现代极端工况下存在局限性。随着 CMOS 工艺步入深亚微米及纳米节点（如 7nm/5nm），超宽带放大器（如分布式放大器 TWA）和毫米波（mm-Wave）电路的出现，使得电压/电流设计方法与微波传输线理论深度融合，两者的界限正在模糊。

如果读者想在这个方向继续深挖，建议检索：

理论著作方向："Thomas H. Lee CMOS RFIC Design chapter 1/2"（有极好的高频发展史和直观概念）
进阶技术方向："Broadband distributed amplifier design CMOS", "EM co-simulation workflow EMX Virtuoso"

原因：随着摩尔定律的推进，晶体管的特征尺寸不断缩小，导致电源电压（ $V_{DD}$ ）急剧下降。传统模拟/射频电路赖以生存的电压余量（Voltage Headroom）被极度压缩，但晶体管的开关速度却越来越快。
分析：这促使设计范式发生了转移，时间域分辨率正在取代电压域分辨率。比如，传统的基于电荷泵和压控振荡器的模拟 PLL 正在大量被全数字锁相环（ADPLL）替代；传统的混频与发射机架构也逐渐演变为 RF-DAC 甚至基于数字逻辑门直接调制信号的架构。

原因：噪声是所有电路的死穴，但在基带与射频，关注的焦点和数学模型大相径庭。
分析：模拟前端（AFE）和传感器接口极其关注低频下的闪烁噪声（1/f 噪声），因为微弱的生物或物理信号往往处于低频。而射频 VCO 更关注如何利用莱森公式（Leeson's Equation）去理解和抑制载波附近的相位噪声（Phase Noise），这里涉及到复杂的非线性时变（LTV）系统理论和脉冲灵敏度函数（ISF）。
