IMX6ULL 时钟、定时器与中断系统：从晶体振荡器到GIC的硬件机制分析

一、引言

在嵌入式系统中，时钟、定时器与中断构成了处理器正常运行的三大基础支柱。时钟为整个系统提供统一的时序节拍，定时器基于该节拍实现精确的时间计量，而中断则使得处理器能够以异步方式响应外部或内部事件。本文以NXP i.MX6ULL处理器为核心，结合硬件手册与底层代码实现，系统梳理这三者之间的内在联系与工作机制，为嵌入式底层开发提供理论支撑与实践参考。

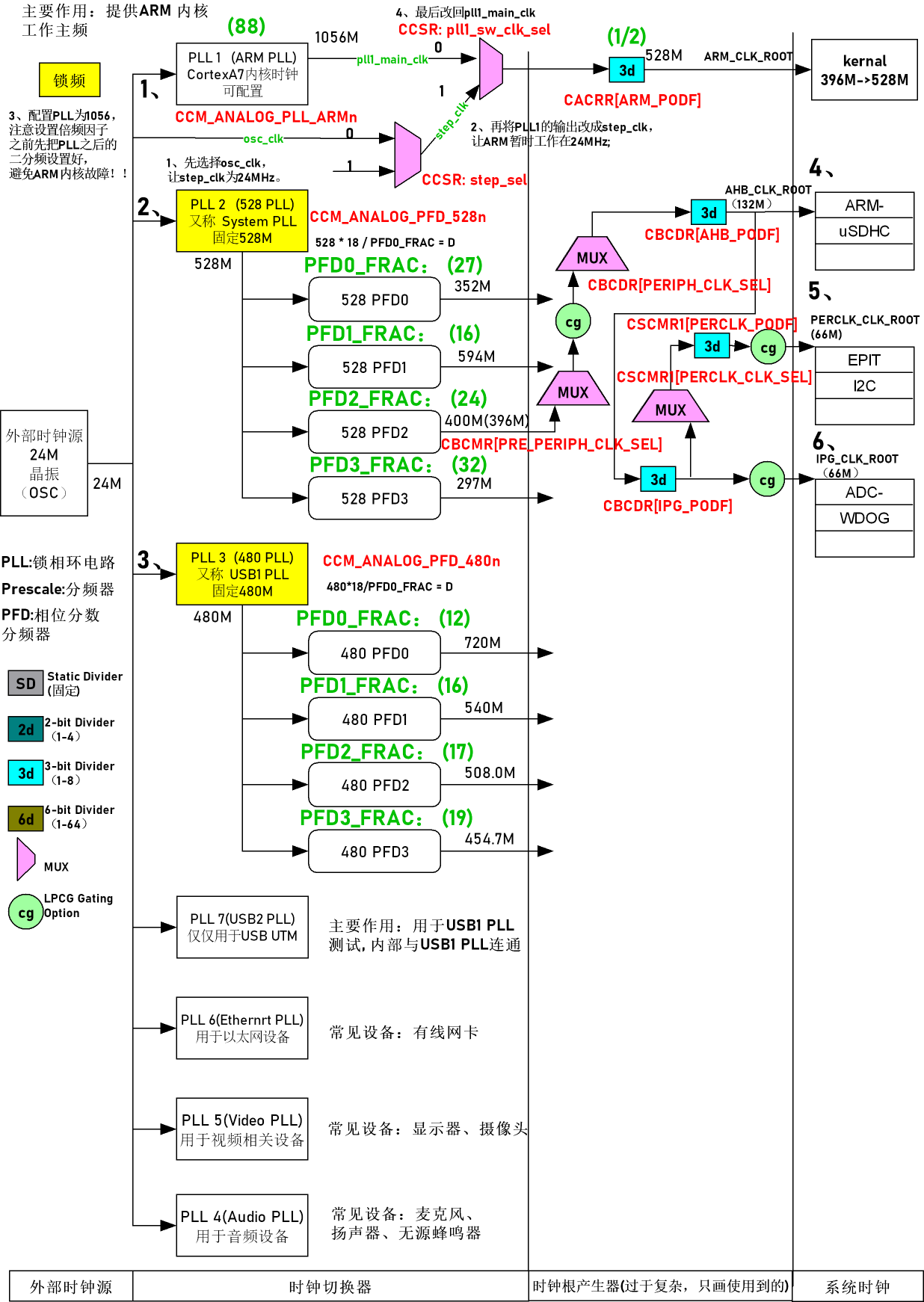

二、时钟系统：从晶体到内核的倍频与分频链路

2.1 时钟源与锁相环

i.MX6ULL的时钟系统始于一个24MHz的外部晶体振荡器（OSC）。晶体振荡器利用石英晶体的压电效应产生高度稳定的振荡信号，作为整个时钟树的原始输入。然而，24MHz的频率远不足以满足处理器内核及高速外设的运行需求，因此需要通过锁相环电路进行频率提升。

锁相环通过反馈控制实现输入频率的整数倍放大。i.MX6ULL内部集成了多个PLL，各自服务于不同的功能域：

PLL1（ARM PLL）：专为Cortex-A7内核提供时钟，输出频率可配置，典型值为1056MHz或792MHz。
PLL2（System PLL / 528 PLL）：固定输出528MHz，为大部分系统总线及外设提供基准时钟。该PLL后接四个相位分数分频器（PFD0~PFD3），分别产生352MHz、594MHz、400MHz（实际为396MHz）、297MHz等频率。
PLL3（USB1 PLL / 480 PLL）：固定输出480MHz，主要用于USB、UART等外设，同样带有四个PFD通道。
PLL4~PLL7：分别服务于音频、视频、以太网及USB2.0，按需配置。

2.2 相位分数分频器（PFD）

PFD是i.MX6ULL时钟系统中区别于传统分频器的关键结构。传统分频器仅支持整数分频，而PFD允许输出频率在PLL基频基础上实现分数倍调整。其本质是在PLL输出后插入一个相位插值电路，通过控制输出脉冲的占空比与相位插值步数，获得非整数倍的分频结果。以PLL2为例，528MHz经PFD0分频后得到352MHz，其分频比为528/352 = 1.5，即为分数分频。

2.3 系统时钟分配路径

从PLL到最终的外设时钟，需要经过多级选择与分频。以AHB总线时钟（AHB_CLK_ROOT）为例，其典型值为132MHz，生成路径如下：

PLL2的528MHz输出经PFD0分频后得到352MHz。
该频率进入预分频选择器（PRE_PERIPH_CLK_SEL），可选择来自PLL2或PLL3的路径。
随后进入外设时钟选择器（PERIPH_CLK_SEL），决定最终输出至AHB分频器的源时钟。
最后经过AHB分频器（AHB_PODF）进行分频，得到132MHz。

IPG_CLK_ROOT（66MHz）则由AHB_CLK_ROOT经过IPG分频器二分频得到。PERCLK_CLK_ROOT可选IPG_CLK_ROOT或晶振直接输入，并带有独立分频器。

2.4 ARM PLL的动态重配置

ARM PLL在运行过程中的频率切换需要谨慎操作，以避免内核时钟中断导致系统崩溃。标准流程如下：

将PLL1的输出源临时切换至step_clk（24MHz晶振），使内核工作于安全频率。
修改PLL1的倍频因子，将输出调整为目标频率。
将PLL1的输出源切换回PLL1自身，恢复内核主频。

该流程确保了在整个倍频调整期间，内核始终有稳定时钟供给。

三、定时器：基于时钟计数的硬件计时单元

3.1 定时器的本质

定时器的核心是一个计数器，在已知频率的时钟驱动下累加，当计数值达到预设阈值时触发中断或输出信号。其精度取决于输入时钟频率和计数器的位宽。

3.2 EPIT（增强型周期中断定时器）

EPIT是一个32位递减计数器，支持两种工作模式：

设置一次模式（Set-and-Forget）：计数值减至0时产生中断，计数器停止，需软件重新加载。
自动重装模式（Auto-reload）：计数值减至0时自动从加载寄存器重新装载，连续产生周期性中断。

EPIT的输入时钟可来源于IPG_CLK_ROOT（66MHz）或经过分频的高频时钟，通过预分频器进一步降低计数频率。例如，若需产生1秒中断，可将时钟源配置为66MHz，经过预分频器分频至1MHz，再将EPIT的加载值设为1,000,000，即可实现每秒一次中断。

3.3 GPT（通用目的定时器）

GPT相较于EPIT功能更为丰富，支持：

自由运行模式：计数器从0递增至0xFFFFFFFF后回绕，适用于实现高精度延时。
输入捕获：在外部引脚发生边沿跳变时锁存当前计数值，用于测量脉冲宽度或频率。
输出比较：当计数值匹配预设值时翻转输出引脚电平，可生成PWM波形。

GPT的时钟源可选晶振（24MHz）、PLL输出或外部引脚输入，灵活性更高。在自由运行模式下，通过读取当前计数值并计算时间差，可实现微秒级的阻塞延时函数，适用于对时序有严格要求的驱动初始化阶段。

四、中断系统：GIC与异常处理机制

4.1 从轮询到中断

轮询方式下，处理器需要不断检查外设状态，效率低下且存在事件漏检风险。中断机制允许外设在需要处理时主动向处理器发出请求，处理器完成当前指令后响应，执行中断服务函数（ISR），而后恢复现场继续执行。这一机制是实现实时响应的基础。

4.2 GIC（通用中断控制器）

i.MX6ULL采用ARM Cortex-A7内核，其中断控制器为GICv2架构。GIC由两部分组成：

Distributor（分发器）：管理所有中断源，配置中断优先级、目标CPU核、触发方式（边沿/电平）及使能状态。
CPU Interface：每个CPU核对应一个接口，负责将最高优先级的中断传递给该核。

GIC支持三种中断类型：

SGI（软件产生中断）：由软件向GICD_SGIR寄存器写入触发，用于多核通信。
PPI（私有外设中断）：每个CPU核独享，如每个核的本地定时器中断。
SPI（共享外设中断）：外设中断，可由任意CPU核处理，如GPIO中断、UART中断等。

i.MX6ULL中，外设中断编号范围在MCIMX6Y2.h中定义为IRQn_Type枚举，从0至159，对应GIC中的SPI 32至191。

4.3 中断初始化流程

在Cortex-A7上使能中断需要配置以下层次：

外设层：配置GPIO引脚复用为中断功能，设置触发条件（上升沿、下降沿或双边沿），并使能GPIO模块的中断。
GIC层：通过Distributor配置对应中断号的分发属性（优先级、目标CPU），并清除挂起状态，最终使能该中断。
CPU层：通过CP15协处理器配置系统控制寄存器（SCTLR）中的中断向量基址寄存器（VBAR），设置中断向量表位置；同时使能CPSR中的I位（IRQ中断总开关）。

4.4 CP15协处理器与中断向量表

Cortex-A7通过CP15协处理器管理系统控制功能，中断相关寄存器包括：

SCTLR（系统控制寄存器）：bit13（V位）决定向量表基址为0x00000000还是0xFFFF0000；bit12（I位）使能指令缓存。
VBAR（向量基址寄存器）：存储中断向量表的物理地址，支持重定位。

中断向量表通常放置在内存起始位置（如0x87800000），包含复位、未定义指令、软中断、预取终止、数据终止、IRQ、FIQ七个异常向量。IRQ向量指向一个跳转指令，进入统一的IRQ入口函数，该函数读取GIC的IAR寄存器获取中断号，再跳转至对应的ISR。
