一、引言：网络变革的必然选择
在过去的几十年里，传统网络架构以其分布式、自主决策的特点，成功支撑了互联网的蓬勃发展。然而，随着云计算、大数据、物联网等新兴技术的崛起，传统网络的局限性日益凸显：
传统网络的困境：
- 配置复杂：每台设备独立配置，运维效率低下
- 厂商锁定：专有协议和接口，难以互联互通
- 创新缓慢：新功能依赖设备厂商，周期长、成本高
- 扩展困难：流量增长迅速，网络难以灵活调整
正是在这样的背景下，** 软件定义网络（SDN）** 应运而生。SDN 通过将网络的控制平面（Control Plane）与数据平面（Data Plane）分离，实现了网络的集中控制、可编程化和开放性，为网络带来了前所未有的灵活性和创新空间。
SDN 的核心理念：
传统网络：每台设备独立决策 = 分布式控制
↓ 革命性转变
SDN网络：集中控制器统一决策 = 集中式控制本文将带你深入探索 SDN 的世界，从基础概念到前沿应用，从协议原理到性能优化，全面解析这项改变网络未来的核心技术。
二、SDN 基本概念
2.1 什么是 SDN
**SDN（Software Defined Networking，软件定义网络）** 是一种新型网络架构，其核心思想是将网络的控制逻辑（控制平面）从网络设备（数据平面）中分离出来，通过集中式的控制器（Controller）对网络进行统一管理和编程。
2.1.1 SDN 的定义
根据开放网络基金会（ONF）的定义，SDN 具有以下关键特征：
| 特征 | 描述 |
|---|---|
| 控制与转发分离 | 控制平面集中化，数据平面简化 |
| 集中控制 | 网络状态全局视图，统一决策 |
| 可编程接口 | 通过 API 对网络进行编程控制 |
| 抽象和虚拟化 | 隐藏底层复杂性，提供逻辑视图 |
| 开放性 | 标准化接口，多厂商互通 |

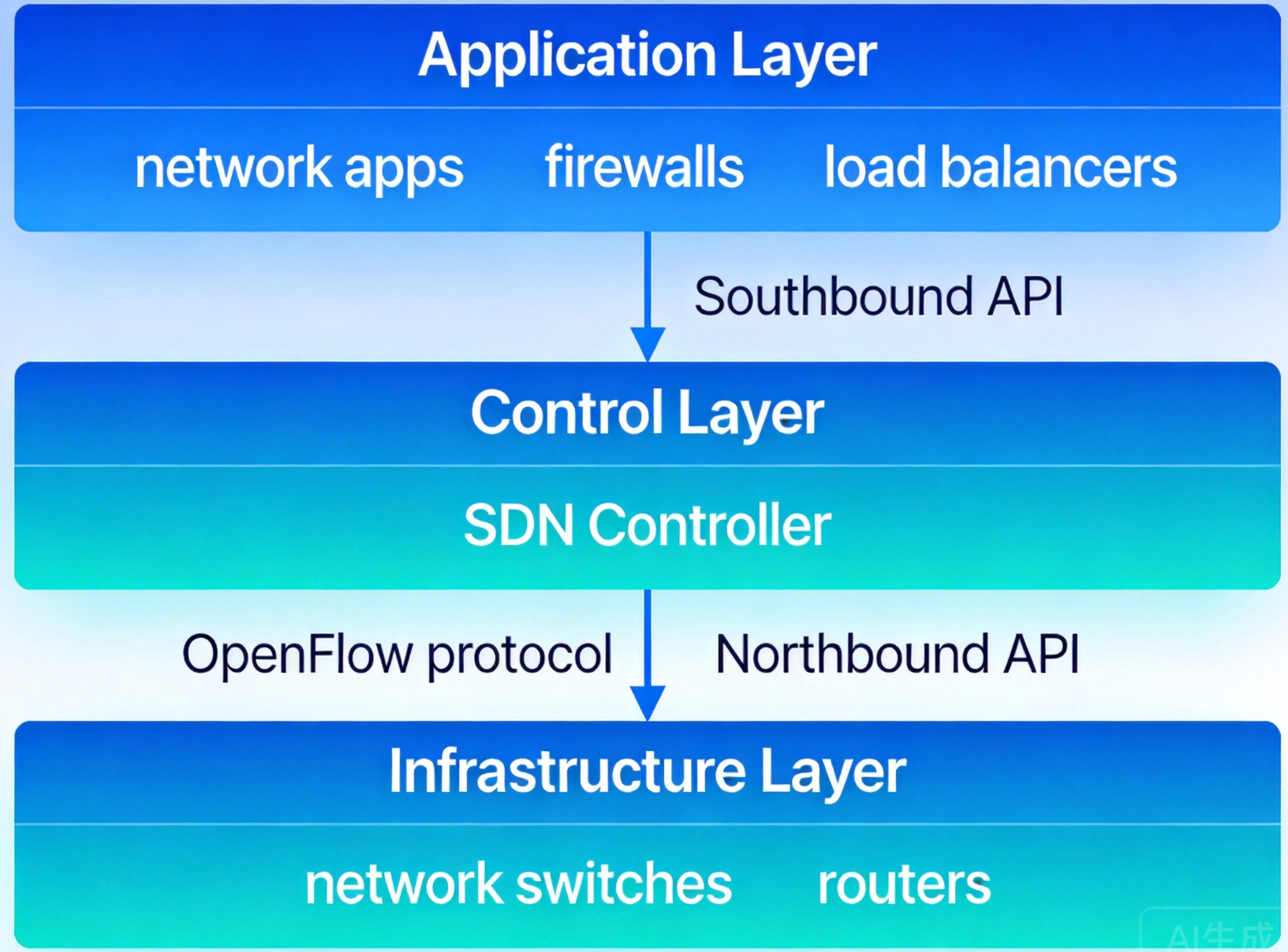

2.1.2 SDN 架构详解
┌─────────────────────────────────────────────────────────────────┐
│ SDN架构分层模型 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 应用层（Application Layer） │ │
│ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │
│ │ │ 防火墙 │ │ 负载均衡 │ │ 网络监控 │ │ 流量工程 │ │ │
│ │ │ Firewall │ │Load Balancer│ │Monitor │ │ Traffic │ │ │
│ │ └──────────┘ └──────────┘ └──────────┘ └──────────┘ │ │
│ │ ↕ │ │
│ │ 北向API（RESTful API） │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↓ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 控制层（Control Layer） │ │
│ │ ┌──────────────────────────────────────────────────┐ │ │
│ │ │ SDN Controller │ │ │
│ │ │ ┌────────────┬────────────┬────────────┐ │ │ │
│ │ │ │ 拓扑管理 │ 流表管理 │ 统计管理 │ │ │ │
│ │ │ └────────────┴────────────┴────────────┘ │ │ │
│ │ │ ┌────────────┬────────────┬────────────┐ │ │ │
│ │ │ │ 设备管理 │ 路径计算 │ 策略执行 │ │ │ │
│ │ │ └────────────┴────────────┴────────────┘ │ │ │
│ │ └──────────────────────────────────────────────────┘ │ │
│ │ ↕ │ │
│ │ 南向API（OpenFlow/Netconf） │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↓ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 基础设施层（Infrastructure Layer） │ │
│ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │
│ │ │ OpenFlow │ │ OpenFlow │ │ OpenFlow │ │ OpenFlow │ │ │
│ │ │ Switch 1 │ │ Switch 2 │ │ Switch 3 │ │ Switch 4 │ │ │
│ │ └──────────┘ └──────────┘ └──────────┘ └──────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────┘2.1.3 SDN 与传统网络的对比
| 维度 | 传统网络 | SDN 网络 |
|---|---|---|
| 控制方式 | 分布式，每台设备独立决策 | 集中式，控制器统一决策 |
| 配置管理 | 逐台设备 CLI 配置 | 控制器 API 统一配置 |
| 网络视图 | 局部视图，有限信息 | 全局视图，完整拓扑 |
| 创新速度 | 慢，依赖设备厂商 | 快，软件定义功能 |
| 厂商依赖 | 高，专有协议锁定 | 低，开放标准接口 |
| 运维复杂度 | 高，人工运维为主 | 低，自动化运维 |
| 成本 | 设备昂贵 | 通用设备，成本降低 |
2.1.4 SDN 的工作原理
传统网络数据包转发：
数据包到达交换机 → 查询本地路由表/ACL → 转发决策 → 转发数据包
（每台设备独立决策，无全局视野）SDN 数据包转发：
数据包到达交换机 → 查询流表（Flow Table）→
流表匹配成功 → 按动作转发
流表匹配失败 → 上报控制器（Packet-In）→
控制器计算路径 → 下发流表（Flow-Mod）→ 按新流表转发
（控制器全局视野，最优路径决策）2.2 SDN 的核心优势
SDN 带来的优势是多维度的，涵盖运维效率、业务创新、成本优化等多个方面：
2.2.1 集中控制与全局视图
┌─────────────────────────────────────────────────────┐
│ SDN全局视图优势 │
├─────────────────────────────────────────────────────┤
│ │
│ 传统网络： │
│ Switch A只能看到直接邻居，不知道全网拓扑 │
│ │
│ SDN网络： │
│ ┌──────────────────────────────────────────────┐ │
│ │ SDN Controller │ │
│ │ ┌────────────────────────────────────────┐ │ │
│ │ │ 全局网络拓扑图 │ │ │
│ │ │ │ │ │
│ │ │ [S1]──[S2]──[S3] │ │ │
│ │ │ │ │ │ │ │ │
│ │ │ [S4]──[S5]──[S6] │ │ │
│ │ │ │ │ │
│ │ │ 全链路可视、实时状态、流量统计 │ │ │
│ │ └────────────────────────────────────────┘ │ │
│ └──────────────────────────────────────────────┘ │
│ │
│ 优势： │
│ • 最优路径计算（全局优化） │
│ • 快速故障定位 │
│ • 精准流量调度 │
│ • 统一策略执行 │
│ │
└─────────────────────────────────────────────────────┘2.2.2 网络可编程性
传统网络的 "硬编码"：
网络功能固化在设备软件中 → 新功能需要设备升级 → 周期长、成本高SDN 的 "软定义"：
┌─────────────────────────────────────────────────────┐
│ SDN网络可编程示例 │
├─────────────────────────────────────────────────────┤
│ │
│ 场景：实现一个简单的流量分流策略 │
│ │
│ # Python代码示例 │
│ def install_load_balance_rules(controller): │
│ """安装负载均衡流表""" │
│ for i, switch in enumerate(switches): │
│ # 视频流量走高带宽链路 │
│ flow = { │
│ "match": {"dl_type": 0x0800, │
│ "nw_proto": 6, │
│ "tp_dst": 80}, │
│ "actions": [ │
│ {"type": "OUTPUT", │
│ "port": high_bw_ports[i]} │
│ ] │
│ } │
│ controller.install_flow(switch, flow) │
│ │
│ # 只需几行代码，全网生效 │
│ │
└─────────────────────────────────────────────────────┘2.2.3 运维效率提升
| 运维任务 | 传统网络 | SDN 网络 | 效率提升 |
|---|---|---|---|
| 配置变更 | 逐台登录 CLI | API 批量下发 | 10-50 倍 |
| 故障排查 | 人工逐段排查 | 全局拓扑定位 | 5-10 倍 |
| 流量调度 | 修改 ACL / 路由 | 流表动态调整 | 即时生效 |
| 容量规划 | 基于经验估算 | 实时数据分析 | 精准度提升 |
2.2.4 成本优化
设备成本对比：
| 设备类型 | 传统网络 | SDN 网络 | 成本节省 |
|---|---|---|---|
| 核心交换机 | 专有高端设备 | 白盒交换机 + SDN 软件 | 40-60% |
| 运维人力 | 人工运维为主 | 自动化运维 | 50-70% |
| 创新成本 | 设备升级 | 软件开发 | 显著降低 |
三、SDN 实现与协议
3.1 SDN 控制器详解
SDN 控制器是 SDN 架构的 "大脑"，负责网络的全局控制和管理。

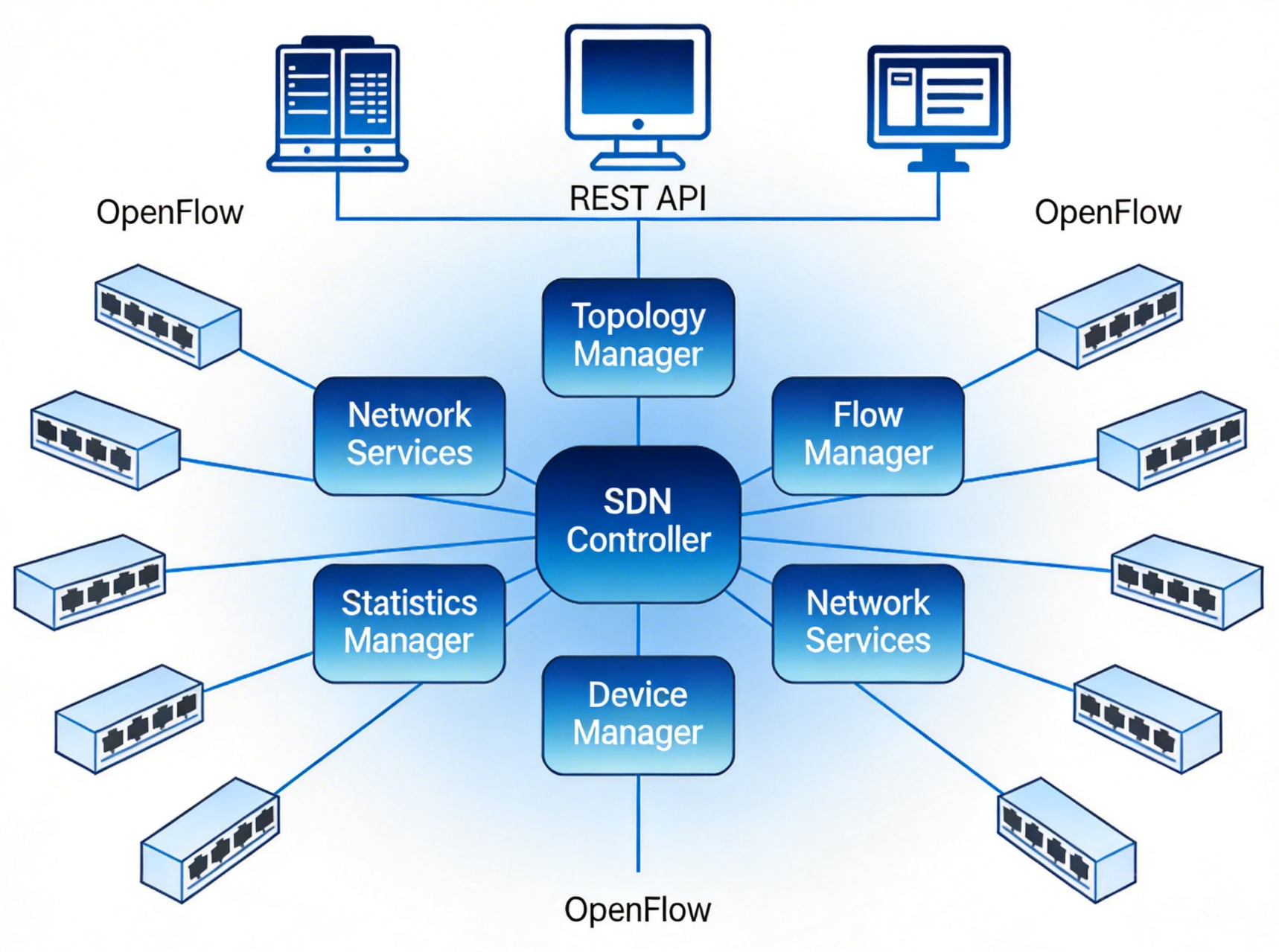

3.1.1 控制器的核心功能
┌─────────────────────────────────────────────────────────────────┐
│ SDN控制器核心功能 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 核心功能模块 │ │
│ ├─────────────────────────────────────────────────────────┤ │
│ │ │ │
│ │ ┌──────────────┐ ┌──────────────┐ │ │
│ │ │ 拓扑管理 │ │ 设备管理 │ │ │
│ │ │ Topology │ │ Device │ │ │
│ │ │ Manager │ │ Manager │ │ │
│ │ │ │ │ │ │ │
│ │ │ • 发现网络拓扑│ │ • 设备发现 │ │ │
│ │ │ • 维护链路状态│ │ • 能力协商 │ │ │
│ │ │ • 拓扑变化处理│ │ • 配置管理 │ │ │
│ │ └──────────────┘ └──────────────┘ │ │
│ │ │ │
│ │ ┌──────────────┐ ┌──────────────┐ │ │
│ │ │ 流表管理 │ │ 统计管理 │ │ │
│ │ │ Flow │ │ Statistics │ │ │
│ │ │ Manager │ │ Manager │ │ │
│ │ │ │ │ │ │ │
│ │ │ • 流表计算 │ │ • 流量统计 │ │ │
│ │ │ • 流表下发 │ │ • 端口统计 │ │ │
│ │ │ • 流表维护 │ │ • 表项统计 │ │ │
│ │ └──────────────┘ └──────────────┘ │ │
│ │ │ │
│ │ ┌──────────────┐ ┌──────────────┐ │ │
│ │ │ 路径计算 │ │ 策略执行 │ │ │
│ │ │ Path │ │ Policy │ │ │
│ │ │ Computation │ │ Enforcement │ │ │
│ │ │ │ │ │ │ │
│ │ │ • 最短路径 │ │ • QoS策略 │ │ │
│ │ │ • 负载均衡 │ │ • 安全策略 │ │ │
│ │ │ • 链路保护 │ │ • 访问控制 │ │ │
│ │ └──────────────┘ └──────────────┘ │ │
│ │ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────┘3.1.2 控制器工作流程
交换机上线流程：
┌─────────────────────────────────────────────────────┐
│ 交换机上线与控制器交互流程 │
├─────────────────────────────────────────────────────┤
│ │
│ 1. 交换机启动，连接控制器 │
│ Switch ──TLS连接──> Controller │
│ │
│ 2. 控制器发送Hello消息 │
│ Controller ──Hello──> Switch │
│ │
│ 3. 特性协商（Features Request/Reply） │
│ Controller ──Features Request──> Switch │
│ Switch ──Features Reply──> Controller │
│ （交换机能力、端口数量、流表容量等） │
│ │
│ 4. 获取交换机描述信息 │
│ Controller ──Desc Stats Request──> Switch │
│ Switch ──Desc Stats Reply──> Controller │
│ │
│ 5. 发现邻居设备（LLDP） │
│ Controller发送LLDP包，发现链路 │
│ │
│ 6. 构建网络拓扑 │
│ 控制器整合所有交换机信息，构建全局拓扑 │
│ │
│ 7. 下发初始流表 │
│ Controller ──Flow Mod──> Switch │
│ │
└─────────────────────────────────────────────────────┘3.2 SDN 实现模型
SDN 有多种实现模型，适应不同的网络场景：
3.2.1 纯 SDN 模型
┌─────────────────────────────────────────────────────┐
│ 纯SDN模型 │
├─────────────────────────────────────────────────────┤
│ │
│ 特点： │
│ • 所有网络设备都是OpenFlow交换机 │
│ • 控制器完全控制转发决策 │
│ • 交换机只执行流表匹配和转发 │
│ │
│ 优势： │
│ • 最大灵活性 │
│ • 完全可编程 │
│ • 简化设备 │
│ │
│ 挑战： │
│ • 遗留设备不兼容 │
│ • 控制器成为单点故障 │
│ • 大规模部署性能瓶颈 │
│ │
│ 适用场景： │
│ • 新建数据中心 │
│ • 研究实验网络 │
│ │
└─────────────────────────────────────────────────────┘3.2.2 混合 SDN 模型
┌─────────────────────────────────────────────────────┐
│ 混合SDN模型 │
├─────────────────────────────────────────────────────┤
│ │
│ 架构示意： │
│ │
│ ┌──────────────────────────────────────────────┐ │
│ │ SDN Controller │ │
│ └───────────────────────┬──────────────────────┘ │
│ │ │
│ ┌───────────────┼───────────────┐ │
│ │ │ │ │
│ ┌─────┴─────┐ ┌─────┴─────┐ ┌─────┴─────┐ │
│ │OpenFlow │ │传统交换机 │ │混合交换机 │ │
│ │ Switch │ │ (传统协议) │ │(双协议栈) │ │
│ └───────────┘ └───────────┘ └───────────┘ │
│ │
│ 特点： │
│ • OpenFlow设备与传统设备共存 │
│ • 支持渐进式迁移 │
│ • 保护现有投资 │
│ │
│ 优势： │
│ • 平滑演进 │
│ • 兼容性好 │
│ • 风险可控 │
│ │
└─────────────────────────────────────────────────────┘3.2.3 SDN 叠加网络模型
┌─────────────────────────────────────────────────────┐
│ SDN叠加网络模型 │
├─────────────────────────────────────────────────────┤
│ │
│ ┌──────────────────────────────────────────────┐ │
│ │ 虚拟网络层（Overlay） │ │
│ │ ┌─────────────────────────────────────────┐ │ │
│ │ │ VXLAN / NVGRE / STT 隧道 │ │ │
│ │ │ 虚拟网络：Tenant A Tenant B Tenant C │ │ │
│ │ └─────────────────────────────────────────┘ │ │
│ └──────────────────────────────────────────────┘ │
│ ↓ 封装 │
│ ┌──────────────────────────────────────────────┐ │
│ │ 物理网络层（Underlay） │ │
│ │ ┌─────────────────────────────────────────┐ │ │
│ │ │ 传统IP网络 / OpenFlow网络 │ │ │
│ │ └─────────────────────────────────────────┘ │ │
│ └──────────────────────────────────────────────┘ │
│ │
│ 特点： │
│ • 在现有网络上构建虚拟网络 │
│ • SDN控制虚拟网络层 │
│ • 物理网络无需改造 │
│ │
│ 优势： │
│ • 快速部署 │
│ • 多租户隔离 │
│ • 灵活扩展 │
│ │
│ 适用场景： │
│ • 数据中心网络 │
│ • 云计算平台 │
│ │
└─────────────────────────────────────────────────────┘3.3 SDN 协议深度解析
3.3.1 OpenFlow 协议
OpenFlow 是 SDN 最核心的南向协议，由开放网络基金会（ONF）标准化。
OpenFlow 协议版本演进：
| 版本 | 发布时间 | 主要特性 |
|---|---|---|
| 1.0 | 2009 | 基础流表、单表匹配 |
| 1.1 | 2011 | 多表、组表、VLAN 标签 |
| 1.2 | 2011 | IPv6 支持、多控制器 |
| 1.3 | 2012 | IPv6 扩展、计量表、改进能力协商 |
| 1.4 | 2013 | 光端口、表同步 |
| 1.5 | 2015 | 弹性哈希、数据包重写增强 |
OpenFlow 流表结构：
┌─────────────────────────────────────────────────────────────────┐
│ OpenFlow流表结构 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 流表（Flow Table） │ │
│ ├─────────────────────────────────────────────────────────┤ │
│ │ 优先级 │ 匹配字段 │ 计数器 │ 指令 │ 超时 │ Cookie │ │
│ ├────────┼─────────┼────────┼──────┼──────┼────────────┤ │
│ │ 100 │ 入端口=1 │ 1500 │ 输出=2│ 60s │ 0xAAAA │ │
│ │ │ 目的MAC= │ packets │ │ │ │ │
│ │ │ AA:BB:CC │ │ │ │ │ │
│ ├────────┼─────────┼────────┼──────┼──────┼────────────┤ │
│ │ 50 │ IP协议=6│ 2300 │ 输出=3│ 300s│ 0xBBBB │ │
│ │ │ TCP端口= │ packets │ │ │ │ │
│ │ │ 80 │ │ │ │ │ │
│ └────────┴─────────┴────────┴──────┴──────┴────────────┘ │
│ │
│ 匹配字段（Match Fields）： │
│ • 入端口（Ingress Port） │
│ • 以太网地址（源/目的MAC） │
│ • 以太网类型（Ethertype） │
│ • VLAN ID、VLAN优先级 │
│ • IP地址（源/目的IP） │
│ • IP协议号（TCP/UDP/ICMP等） │
│ • TCP/UDP端口 │
│ • 元数据（Metadata） │
│ │
│ 动作（Actions）： │
│ • 输出（Output）：转发到指定端口 │
│ • 丢弃（Drop）：丢弃数据包 │
│ • 修改字段（Set-Field）：修改包头 │
│ • 推送/弹出标签（Push/Pop VLAN/MPLS） │
│ • 组（Group）：执行组表 │
│ • 上报控制器（Output: Controller） │
│ │
└─────────────────────────────────────────────────────────────────┘OpenFlow 消息类型：
┌─────────────────────────────────────────────────────┐
│ OpenFlow消息类型 │
├─────────────────────────────────────────────────────┤
│ │
│ 1. Controller-to-Switch（控制器到交换机） │
│ ┌────────────────────────────────────────────┐ │
│ │ Features Request/Reply：能力查询 │ │
│ │ Get Config/Reply：配置查询 │ │
│ │ Set Config：配置设置 │ │
│ │ Packet-Out：下发数据包 │ │
│ │ Flow Mod：流表修改 │ │
│ │ Group Mod：组表修改 │ │
│ │ Port Mod：端口修改 │ │
│ └────────────────────────────────────────────┘ │
│ │
│ 2. Asynchronous（异步消息） │
│ ┌────────────────────────────────────────────┐ │
│ │ Packet-In：数据包上报控制器 │ │
│ │ Flow-Removed：流表项被删除 │ │
│ │ Port-Status：端口状态变化 │ │
│ │ Error：错误消息 │ │
│ └────────────────────────────────────────────┘ │
│ │
│ 3. Symmetric（对称消息） │
│ ┌────────────────────────────────────────────┐ │
│ │ Hello：建立连接 │ │
│ │ Echo Request/Reply：心跳保活 │ │
│ │ Experimenter：厂商扩展 │ │
│ └────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────┘3.3.2 其他 SDN 协议
| 协议 | 全称 | 特点 | 应用场景 |
|---|---|---|---|
| NETCONF | Network Configuration Protocol | XML 配置、事务性 | 网络设备配置 |
| YANG | Yet Another Next Generation | 数据建模语言 | 配置模型定义 |
| RESTCONF | RESTful Configuration | REST API 风格 | 现代网络管理 |
| OVSDB | Open vSwitch Database | 管理 OVS 配置 | 虚拟交换机管理 |
| PCEP | Path Computation Element Protocol | 路径计算 | MPLS/Segment Routing |
| gNMI | gRPC Network Management Interface | 高性能遥测 | 实时监控 |
四、不同网络域的 SDN 用例
SDN 技术在不同网络域有着不同的应用场景和价值。
4.1 数据中心 SDN
数据中心是 SDN 最早也是最成熟的落地场景。
4.1.1 数据中心网络挑战
┌─────────────────────────────────────────────────────┐
│ 数据中心网络挑战 │
├─────────────────────────────────────────────────────┤
│ │
│ 挑战1：多租户隔离 │
│ ┌──────────────────────────────────────────────┐ │
│ │ 租户A、租户B、租户C...需要独立的网络空间 │ │
│ │ 传统VLAN数量有限（4096个），无法满足大规模需求 │ │
│ └──────────────────────────────────────────────┘ │
│ │
│ 挑战2：东西向流量激增 │
│ ┌──────────────────────────────────────────────┐ │
│ │ 虚拟机之间通信占比从20%增至80% │ │
│ │ 传统三层架构效率低下 │ │
│ └──────────────────────────────────────────────┘ │
│ │
│ 挑战3：快速配置与弹性 │
│ ┌──────────────────────────────────────────────┐ │
│ │ 虚拟机迁移、弹性伸缩需要网络实时响应 │ │
│ │ 传统配置方式响应慢 │ │
│ └──────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────┘4.1.2 SDN 数据中心解决方案
VXLAN Overlay 架构：
┌─────────────────────────────────────────────────────────────────┐
│ VXLAN Overlay架构 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ 虚拟网络层（Overlay） │
│ ┌───────────────┐ ┌───────────────┐ ┌───────────────┐ │
│ │ Tenant A │ │ Tenant B │ │ Tenant C │ │
│ │ VNI: 10001 │ │ VNI: 10002 │ │ VNI: 10003 │ │
│ │ 192.168.1.0 │ │ 10.0.0.0 │ │ 172.16.0.0 │ │
│ └───────┬───────┘ └───────┬───────┘ └───────┬───────┘ │
│ │ │ │ │
│ └─────────────────┼─────────────────┘ │
│ │ │
│ VXLAN隧道封装 │
│ 外层IP: Underlay网络地址 │
│ 外层UDP: 4789 (VXLAN端口) │
│ VNI: 虚拟网络标识 │
│ │ │
│ 物理网络层（Underlay） │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ Spine-Leaf架构 │ │
│ │ │ │
│ │ [Spine1] [Spine2] │ │
│ │ │ \ / │ │ │
│ │ │ \ / │ │ │
│ │ │ \ / │ │ │
│ │ [Leaf1] [Leaf2] [Leaf3] │ │
│ │ │ │ │ │ │
│ │ [服务器] [服务器] [服务器] │ │
│ │ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────┘SDN 控制器在数据中心的作用：
| 功能 | 描述 |
|---|---|
| 虚拟网络管理 | 创建、删除、修改租户网络 |
| VXLAN 隧道管理 | 自动建立和维护 VTEP 隧道 |
| 路由分发 | 分布式路由，消除网关瓶颈 |
| 安全策略 | 安全组、ACL 自动下发 |
| 负载均衡 | 等价多路径（ECMP）负载均衡 |
| 故障恢复 | 快速收敛、路径重算 |
4.2 服务提供商网络 SDN
服务提供商（SP）网络面临着大规模、多业务的挑战。
4.2.1 SP 网络 SDN 应用
┌─────────────────────────────────────────────────────────────────┐
│ SP网络SDN架构 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 业务编排层 │ │
│ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │
│ │ │ VPN业务 │ │ 专线业务 │ │ 云互联 │ │ │
│ │ └──────────┘ └──────────┘ └──────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↓ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ SDN控制层 │ │
│ │ ┌──────────────────────────────────────────────────┐ │ │
│ │ │ SDN Controller │ │ │
│ │ │ • 网络切片管理 │ │ │
│ │ │ • 流量工程 │ │ │
│ │ │ • 路径计算（PCE） │ │ │
│ │ │ • 带宽调度 │ │ │
│ │ └──────────────────────────────────────────────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↓ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 网络设备层 │ │
│ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │
│ │ │ 核心路由 │ │ 汇聚路由 │ │ 接入路由 │ │ 传输设备 │ │ │
│ │ └──────────┘ └──────────┘ └──────────┘ └──────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────┘4.2.2 SP SDN 价值
| 价值维度 | 具体收益 |
|---|---|
| 业务发放 | VPN 业务从数天缩短到数分钟 |
| 网络优化 | 全局流量调度，利用率提升 30%+ |
| 故障恢复 | 秒级收敛，99.999% 可靠性 |
| 成本降低 | 运维效率提升，CapEx/OpEx 降低 |
4.3 广域网 SD-WAN
SD-WAN 是 SDN 技术在企业广域网的应用。
4.3.1 SD-WAN 架构
┌─────────────────────────────────────────────────────────────────┐
│ SD-WAN架构 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ SD-WAN控制器（云端） │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ • 集中策略管理 │ │
│ │ • 拓扑可视 │ │
│ │ • 流量调度 │ │
│ │ • 安全策略 │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↕ │
│ ┌────────────────────┼────────────────────┐ │
│ │ │ │ │
│ ┌─────┴─────┐ ┌─────┴─────┐ ┌─────┴─────┐ │
│ │ 分支机构1 │ │ 分支机构2 │ │ 分支机构3 │ │
│ │ CPE设备 │ │ CPE设备 │ │ CPE设备 │ │
│ └─────┬─────┘ └─────┬─────┘ └─────┬─────┘ │
│ │ │ │ │
│ ┌─────┴─────┐ ┌─────┴─────┐ ┌─────┴─────┐ │
│ │ MPLS链路 │ │ MPLS链路 │ │ MPLS链路 │ │
│ │ Internet │ │ Internet │ │ Internet │ │
│ │ LTE/5G │ │ LTE/5G │ │ LTE/5G │ │
│ └───────────┘ └───────────┘ └───────────┘ │
│ │
│ 核心优势： │
│ • 多链路负载均衡 │
│ • 应用感知路由 │
│ • 按需带宽 │
│ • 零接触部署（ZTP） │
│ │
└─────────────────────────────────────────────────────────────────┘4.3.2 SD-WAN 关键特性
| 特性 | 说明 |
|---|---|
| 智能路径选择 | 根据应用类型、链路质量自动选择最优路径 |
| 多链路聚合 | MPLS、Internet、LTE 多链路同时使用 |
| 应用加速 | 对关键应用（语音、视频）优先保障 |
| 安全集成 | 防火墙、IPS、加密一体化 |
| 集中管理 | 云端统一管理所有分支机构 |
4.4 企业 SDN
企业园区网络也受益于 SDN 技术。
4.4.1 企业 SDN 应用场景
┌─────────────────────────────────────────────────────┐
│ 企业SDN应用场景 │
├─────────────────────────────────────────────────────┤
│ │
│ 1. 园区网络自动化 │
│ ┌────────────────────────────────────────────┐ │
│ │ • 自动接入认证（802.1X + SDN） │ │
│ │ • 动态VLAN分配 │ │
│ │ • 移动漫游支持 │ │
│ └────────────────────────────────────────────┘ │
│ │
│ 2. 网络安全 │
│ ┌────────────────────────────────────────────┐ │
│ │ • 微隔离（Micro-Segmentation） │ │
│ │ • 异常流量检测 │ │
│ │ • 快速隔离响应 │ │
│ └────────────────────────────────────────────┘ │
│ │
│ 3. 物联网接入 │
│ ┌────────────────────────────────────────────┐ │
│ │ • 海量IoT设备接入 │ │
│ │ • 自动配置下发 │ │
│ │ • 安全隔离 │ │
│ └────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────┘4.5 传输 SDN
传输网络（光传输）也在引入 SDN 技术。
4.5.1 传输 SDN 架构
┌─────────────────────────────────────────────────────────────────┐
│ 传输SDN架构 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ SDN控制器 │ │
│ │ • 光层路径计算 │ │
│ │ • 波长调度 │ │
│ │ • 保护恢复 │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↓ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 传输设备层 │ │
│ │ │ │
│ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │
│ │ │ OTN设备 │────│ 光放大器 │────│ OTN设备 │ │ │
│ │ │ WDM │ │ EDFA │ │ WDM │ │ │
│ │ └──────────┘ └──────────┘ └──────────┘ │ │
│ │ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
│ 价值： │
│ • 波长资源统一管理 │
│ • 快速业务开通 │
│ • 智能保护恢复 │
│ • 多层协同优化 │
│ │
└─────────────────────────────────────────────────────────────────┘五、SDN 控制器深度剖析
SDN 控制器是 SDN 架构的核心，选择合适的控制器至关重要。
5.1 开源 SDN 控制器
5.1.1 OpenDaylight（ODL）
OpenDaylight 是 Linux 基金会下的开源 SDN 控制器项目，功能最全面。
┌─────────────────────────────────────────────────────────────────┐
│ OpenDaylight架构 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 应用层 │ │
│ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │
│ │ │ L2Switch │ │ VPN服务 │ │ SFC服务 │ │ AAA服务 │ │ │
│ │ └──────────┘ └──────────┘ └──────────┘ └──────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↕ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ MD-SAL层 │ │
│ │ ┌──────────────────────────────────────────────────┐ │ │
│ │ │ Model-Driven Service Abstraction Layer │ │ │
│ │ │ │ │ │
│ │ │ • 数据模型（YANG） │ │ │
│ │ │ • 服务注册与发现 │ │ │
│ │ │ • 事件通知 │ │ │
│ │ │ • 数据存储（Config/Operational） │ │ │
│ │ └──────────────────────────────────────────────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↕ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 南向插件层 │ │
│ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │
│ │ │OpenFlow │ │ NETCONF │ │ OVSDB │ │ BGP/LS │ │ │
│ │ │ Plugin │ │ Plugin │ │ Plugin │ │ Plugin │ │ │
│ │ └──────────┘ └──────────┘ └──────────┘ └──────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────┘OpenDaylight 核心特性：
| 特性 | 说明 |
|---|---|
| 模块化架构 | 基于 OSGi，可动态加载模块 |
| 模型驱动 | YANG 建模，自动生成 API |
| 多协议支持 | OpenFlow、NETCONF、OVSDB、BGP 等 |
| 高可用 | 集群模式，自动故障转移 |
| 丰富应用 | L2/L3 转发、VPN、SFC 等 |
5.1.2 ONOS
ONOS 是专门为服务提供商设计的开源 SDN 控制器。
┌─────────────────────────────────────────────────────────────────┐
│ ONOS架构 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ 特点： │
│ • 电信级可靠性 │
│ • 高性能、可扩展 │
│ • 分布式架构 │
│ │
│ 核心能力： │
│ ┌──────────────────────────────────────────────────────────┐ │
│ │ │ │
│ │ ┌────────────┐ ┌────────────┐ ┌────────────┐ │ │
│ │ │ 拓扑管理 │ │ 设备管理 │ │ 流表管理 │ │ │
│ │ └────────────┘ └────────────┘ └────────────┘ │ │
│ │ │ │
│ │ ┌────────────┐ ┌────────────┐ ┌────────────┐ │ │
│ │ │ 路径计算 │ │ 分片管理 │ │ 意图框架 │ │ │
│ │ └────────────┘ └────────────┘ └────────────┘ │ │
│ │ │ │
│ │ 分布式存储：Atomix │ │
│ │ 高可用：多实例集群 │ │
│ │ │ │
│ └──────────────────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────┘5.1.3 其他开源控制器对比
| 控制器 | 组织 | 语言 | 特点 | 适用场景 |
|---|---|---|---|---|
| OpenDaylight | Linux 基金会 | Java | 功能全面、生态丰富 | 数据中心、企业 |
| ONOS | ON.Lab | Java | 电信级、高性能 | 服务提供商 |
| Floodlight | Big Switch | Java | 轻量级、易上手 | 学习、小规模部署 |
| Ryu | NTT | Python | 可编程性强 | 开发、研究 |
| OVS | Nicira | C | 虚拟交换机集成 | 虚拟化环境 |
5.2 商用 SDN 控制器
| 厂商 | 控制器 | 特点 |
|---|---|---|
| Cisco | DNA Center | 企业网络自动化、AI 分析 |
| VMware | NSX | 虚拟网络、安全 |
| Juniper | Contrail | 多云网络、自动化 |
| Huawei | Agile Controller | 园区、数据中心、广域网 |
| HPE | VAN SDN Controller | 企业网络 |
| Nokia | Nuage VSP | 数据中心、云 |
六、SDN 与 NFV 的关系
SDN 和 NFV 是网络转型的两大核心技术，两者既有区别又有联系。
6.1 SDN 与 NFV 的区别与联系
6.1.1 核心区别
┌─────────────────────────────────────────────────────────────────┐
│ SDN与NFV对比 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────┬─────────────────────────────┐ │
│ │ SDN │ NFV │ │
│ ├─────────────────────────────┼─────────────────────────────┤ │
│ │ 核心思想： │ 核心思想： │ │
│ │ • 控制与转发分离 │ • 功能与硬件解耦 │ │
│ │ • 集中控制 │ • 软件化实现 │ │
│ │ • 可编程网络 │ • 虚拟化部署 │ │
│ ├─────────────────────────────┼─────────────────────────────┤ │
│ │ 解决的问题： │ 解决的问题： │ │
│ │ • 网络控制复杂 │ • 专有硬件昂贵 │ │
│ │ • 配置管理困难 │ • 部署周期长 │ │
│ │ • 创新速度慢 │ • 扩展困难 │ │
│ ├─────────────────────────────┼─────────────────────────────┤ │
│ │ 技术手段： │ 技术手段： │ │
│ │ • SDN控制器 │ • VNF软件 │ │
│ │ • OpenFlow协议 │ • 虚拟化平台 │ │
│ │ • 白盒交换机 │ • 通用服务器 │ │
│ ├─────────────────────────────┼─────────────────────────────┤ │
│ │ 应用场景： │ 应用场景： │ │
│ │ • 数据中心网络 │ • 核心网虚拟化 │ │
│ │ • 广域网优化 │ • vEPC、vIMS │ │
│ │ • 园区网络 │ • vCPE、vCDN │ │
│ └─────────────────────────────┴─────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────┘6.1.2 协同关系
┌─────────────────────────────────────────────────────────────────┐
│ SDN与NFV协同架构 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 协同编排层 │ │
│ │ ┌──────────────────────────────────────────────────┐ │ │
│ │ │ MANO + SDN Controller │ │ │
│ │ │ │ │ │
│ │ │ • NFVO + SDN编排协同 │ │ │
│ │ │ • VNFM + 网络服务链 │ │ │
│ │ │ • VIM + SDN网络配置 │ │ │
│ │ └──────────────────────────────────────────────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↕ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ VNF层 │ │
│ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │
│ │ │ vFW │ │ vLB │ │ vRouter │ │ │
│ │ └──────────┘ └──────────┘ └──────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↕ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ NFVI层 │ │
│ │ ┌──────────────────────────────────────────────────┐ │ │
│ │ │ SDN控制的网络 │ │ │
│ │ │ │ │ │
│ │ │ • 虚拟网络管理（Neutron + SDN） │ │ │
│ │ │ • 服务链编排 │ │ │
│ │ │ • 流量工程 │ │ │
│ │ └──────────────────────────────────────────────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
│ 协同优势： │
│ • SDN提供灵活的网络连接 │
│ • NFV提供弹性的网络功能 │
│ • 结合实现网络功能与网络连接的统一编排 │
│ │
└─────────────────────────────────────────────────────────────────┘6.2 CORD：SDN 与 NFV 协同的典范
CORD（Central Office Re-architected as a Datacenter）是 ON.Lab 提出的架构，将传统电信中心局重构为数据中心。
6.2.1 CORD 架构
┌─────────────────────────────────────────────────────────────────┐
│ CORD架构 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 业务层 │ │
│ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │
│ │ │ 宽带接入 │ │ 移动业务 │ │ 企业专线 │ │ │
│ │ │ (R-CORD) │ │ (M-CORD) │ │ (E-CORD) │ │ │
│ │ └──────────┘ └──────────┘ └──────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↕ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 编排层 │ │
│ │ ┌──────────────────┐ ┌──────────────────┐ │ │
│ │ │ XOS │ │ ONOS │ │ │
│ │ │ 服务编排平台 │ │ SDN控制器 │ │ │
│ │ └──────────────────┘ └──────────────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↕ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 基础设施层 │ │
│ │ ┌──────────────────────────────────────────────────┐ │ │
│ │ │ OpenStack (VIM) │ │ │
│ │ │ • Nova（计算） │ │ │
│ │ │ • Neutron（网络） │ │ │
│ │ │ • Cinder（存储） │ │ │
│ │ └──────────────────────────────────────────────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↕ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 硬件层 │ │
│ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │
│ │ │ x86服务器│ │ 白盒交换机│ │ OLT │ │ ODU/BBU │ │ │
│ │ └──────────┘ └──────────┘ └──────────┘ └──────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────┘6.2.2 CORD 的价值
| 价值维度 | 说明 |
|---|---|
| 成本降低 | 专有设备→通用设备，成本降低 50%+ |
| 业务创新 | 新业务快速上线，从月到天 |
| 运维效率 | 自动化运维，效率提升 10 倍 + |
| 开放生态 | 多厂商互通，打破锁定 |
七、服务功能链 SFC
服务功能链（Service Function Chaining）是实现网络流量按序经过多个网络功能的关键技术。
7.1 传统网络中的服务链
7.1.1 传统服务链的问题
┌─────────────────────────────────────────────────────┐
│ 传统服务链架构 │
├─────────────────────────────────────────────────────┤
│ │
│ 传统方式：物理拓扑决定流量路径 │
│ │
│ 用户 ──→ [防火墙] ──→ [负载均衡] ──→ [服务器] │
│ ↑ ↑ │
│ 物理连接 物理连接 │
│ │
│ 问题： │
│ • 流量路径固定，不灵活 │
│ • 新增/删除功能需要重新布线 │
│ • 无法根据业务需求动态调整 │
│ • 资源利用率低 │
│ │
└─────────────────────────────────────────────────────┘7.2 满足云扩展需求的服务功能链
7.2.1 SDN 驱动的 SFC 架构
┌─────────────────────────────────────────────────────────────────┐
│ SFC架构组件 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 分类器（Classifier） │ │
│ │ ┌──────────────────────────────────────────────────┐ │ │
│ │ │ • 流量分类（五元组、应用层信息） │ │ │
│ │ │ • 分配服务路径ID（SPI） │ │ │
│ │ │ • 封装NSH头部 │ │ │
│ │ └──────────────────────────────────────────────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↓ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 服务功能（SF） │ │
│ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │
│ │ │ Firewall │ │ LB │ │ NAT │ │ DPI │ │ │
│ │ │ SF1 │ │ SF2 │ │ SF3 │ │ SF4 │ │ │
│ │ └──────────┘ └──────────┘ └──────────┘ └──────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↓ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ SFC代理（SFF） │ │
│ │ ┌──────────────────────────────────────────────────┐ │ │
│ │ │ • NSH封装/解封装 │ │ │
│ │ │ • 服务索引递减 │ │ │
│ │ │ • 转发到下一个SF │ │ │
│ │ └──────────────────────────────────────────────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────┘7.3 网络服务报头 NSH
NSH（Network Service Header）是 IETF 标准化的 SFC 封装协议。
7.3.1 NSH 报文格式
┌─────────────────────────────────────────────────────────────────┐
│ NSH报文结构 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 原始数据包 │ │
│ │ ┌─────────────────────────────────────────────────┐ │ │
│ │ │ Ethernet │ IP │ TCP/UDP │ Payload │ │ │
│ │ └─────────────────────────────────────────────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↓ 封装 │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ NSH封装后 │ │
│ │ ┌─────────────────────────────────────────────────┐ │ │
│ │ │ Ethernet │ Outer IP │ UDP │ NSH │ 原始数据包 │ │ │
│ │ └─────────────────────────────────────────────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
│ NSH头部详情： │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ Base Header (4字节) │ │
│ ├─────────────────────────────────────────────────────────┤ │
│ │ Version │ O │ C │ Reserved │ Length │ MD Type │ NP │ │
│ ├─────────────────────────────────────────────────────────┤ │
│ │ Service Header (4字节) │ │
│ ├─────────────────────────────────────────────────────────┤ │
│ │ Service Path ID (SPI) │ Service Index (SI) │ │
│ │ 24 bits │ 8 bits │ │
│ ├─────────────────────────────────────────────────────────┤ │
│ │ Context Header (可选) │ │
│ │ 0-16字节 │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
│ 关键字段： │
│ • SPI (Service Path ID)：服务路径标识 │
│ • SI (Service Index)：服务索引，每经过一个SF递减 │
│ • NP (Next Protocol)：下一个协议类型 │
│ │
└─────────────────────────────────────────────────────────────────┘7.3.2 NSH 工作流程
┌─────────────────────────────────────────────────────┐
│ NSH服务链示例 │
├─────────────────────────────────────────────────────┤
│ │
│ 配置：SPI=100, 初始SI=255 │
│ 路径：Classifier → FW → LB → NAT → 目标 │
│ │
│ 流量转发过程： │
│ │
│ 1. Classifier收到原始包 │
│ → 封装NSH: SPI=100, SI=255 │
│ → 发送到FW │
│ │
│ 2. FW处理 │
│ → SI递减: 255→254 │
│ → 发送到LB │
│ │
│ 3. LB处理 │
│ → SI递减: 254→253 │
│ → 发送到NAT │
│ │
│ 4. NAT处理 │
│ → SI递减: 253→252 │
│ → SI=252表示链结束 │
│ → 解封装，发送原始包到目标 │
│ │
└─────────────────────────────────────────────────────┘7.4 其他 SFC 协议
| 协议 | 描述 | 特点 |
|---|---|---|
| NSH | Network Service Header | IETF 标准，独立于底层网络 |
| VXLAN-GPE | VXLAN Generic Protocol Extension | 扩展 VXLAN 支持 SFC |
| MPLS | SFC with MPLS labels | 利用 MPLS 标签实现链 |
| SR (Segment Routing) | 段路由 | 以 SR 方式实现 SFC |
7.5 服务链用例
7.5.1 企业园区 SFC
# SFC策略定义示例
service_chain:
name: enterprise-security-chain
# 流量分类
classifier:
match:
source_ip: 10.0.0.0/8
destination_ip: 0.0.0.0/0
action: chain_start
# 服务链路径
service_path:
- sf_type: firewall
sf_id: vfw-001
action: inspect
- sf_type: ips
sf_id: ips-001
action: inspect
- sf_type: dpi
sf_id: dpi-001
action: analyze
- sf_type: web-filter
sf_id: wf-001
action: filter7.5.2 数据中心 SFC
数据中心入口流量SFC：
Internet流量 → [DDoS清洗] → [WAF] → [LB] → [Web服务器]
SF1 SF2 SF3 目标八、虚拟机通信方式
在虚拟化环境中，虚拟机之间的通信是性能的关键。
8.1 虚拟交换机
8.1.1 Open vSwitch（OVS）
Open vSwitch 是最流行的开源虚拟交换机。
┌─────────────────────────────────────────────────────────────────┐
│ OVS架构 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 虚拟机层 │ │
│ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │
│ │ │ VM1 │ │ VM2 │ │ VM3 │ │ VM4 │ │ │
│ │ │ tap0 │ │ tap1 │ │ tap2 │ │ tap3 │ │ │
│ │ └────┬─────┘ └────┬─────┘ └────┬─────┘ └────┬─────┘ │ │
│ └───────┼────────────┼────────────┼────────────┼──────────┘ │
│ │ │ │ │ │
│ ┌───────┴────────────┴────────────┴────────────┴──────────┐ │
│ │ OVS Bridge │ │
│ │ ┌──────────────────────────────────────────────────┐ │ │
│ │ │ OVS Datapath │ │ │
│ │ │ ┌────────────┐ ┌────────────┐ ┌────────────┐ │ │ │
│ │ │ │ Flow Table │ │ Flow Table │ │ Flow Table │ │ │ │
│ │ │ └────────────┘ └────────────┘ └────────────┘ │ │ │
│ │ └──────────────────────────────────────────────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │ │
│ ┌───────┴──────────────────────────────────────────────────┐ │
│ │ 物理网卡 │ │
│ │ eth0 (物理端口) │ │
│ └──────────────────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────┘8.1.2 OVS 核心组件
| 组件 | 说明 |
|---|---|
| ovs-vswitchd | 用户态守护进程，处理流表逻辑 |
| ovsdb-server | 数据库服务，存储配置信息 |
| ovs-datapath | 内核模块，执行数据包转发 |
| ovs-vsctl | 命令行工具，管理 OVS 配置 |
| ovs-ofctl | OpenFlow 控制工具 |
| ovs-dpctl | datapath 管理工具 |
8.2 SR-IOV 技术
SR-IOV（Single Root I/O Virtualization）是一种硬件虚拟化技术，允许网卡直接被虚拟机访问。
┌─────────────────────────────────────────────────────────────────┐
│ SR-IOV架构 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 虚拟机层 │ │
│ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │
│ │ │ VM1 │ │ VM2 │ │ VM3 │ │ │
│ │ │ VF0 │ │ VF1 │ │ virtio │ │ │
│ │ └────┬─────┘ └────┬─────┘ └────┬─────┘ │ │
│ └───────┼────────────┼────────────┼───────────────────────┘ │
│ │直接访问 │直接访问 │软件转发 │
│ ↓ ↓ ↓ │
│ ┌──────────────────────────────────────────────────────────┐ │
│ │ 物理网卡（SR-IOV） │ │
│ │ ┌───────────────────────────────────────────────────┐ │ │
│ │ │ PF (Physical Function) │ │ │
│ │ │ 用于管理网卡 │ │ │
│ │ └───────────────────────────────────────────────────┘ │ │
│ │ ┌────────────┐ ┌────────────┐ ┌────────────┐ │ │
│ │ │ VF0 │ │ VF1 │ │ VF2 │ │ │
│ │ │ Virtual │ │ Virtual │ │ Virtual │ │ │
│ │ │ Function │ │ Function │ │ Function │ │ │
│ │ └────────────┘ └────────────┘ └────────────┘ │ │
│ └──────────────────────────────────────────────────────────┘ │
│ │
│ 优势： │
│ • 绕过Hypervisor，性能接近原生 │
│ • 降低CPU开销 │
│ • 低延迟 │
│ │
│ 挑战： │
│ • 需要SR-IOV网卡支持 │
│ • 不支持虚拟机迁移 │
│ • VF数量有限 │
│ │
└─────────────────────────────────────────────────────────────────┘8.3 直接内存访问
8.3.1 DMA 与 RDMA
┌─────────────────────────────────────────────────────────────────┐
│ DMA/RDMA对比 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ 传统DMA（Direct Memory Access）： │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 设备直接访问系统内存，无需CPU介入 │ │
│ │ 适用于：磁盘I/O、网卡收发包 │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
│ RDMA（Remote Direct Memory Access）： │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 一台计算机直接访问另一台计算机的内存 │ │
│ │ 完全绕过CPU，实现零拷贝网络传输 │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
│ RDMA协议： │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ │ │
│ │ ┌────────────┐ ┌────────────┐ ┌────────────┐ │ │
│ │ │ InfiniBand │ │ iWARP │ │ RoCE │ │ │
│ │ │ 专用网络 │ │ TCP/IP上 │ │ 以太网上 │ │ │
│ │ │ 最高性能 │ │ 兼容性好 │ │ 性价比高 │ │ │
│ │ └────────────┘ └────────────┘ └────────────┘ │ │
│ │ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
│ RDMA优势： │
│ • 零拷贝：数据不经CPU，直接到内存 │
│ • 低延迟：微秒级延迟 │
│ • 高吞吐：充分利用带宽 │
│ • 低CPU占用：CPU可处理其他任务 │
│ │
└─────────────────────────────────────────────────────────────────┘九、增强 vSwitch 性能

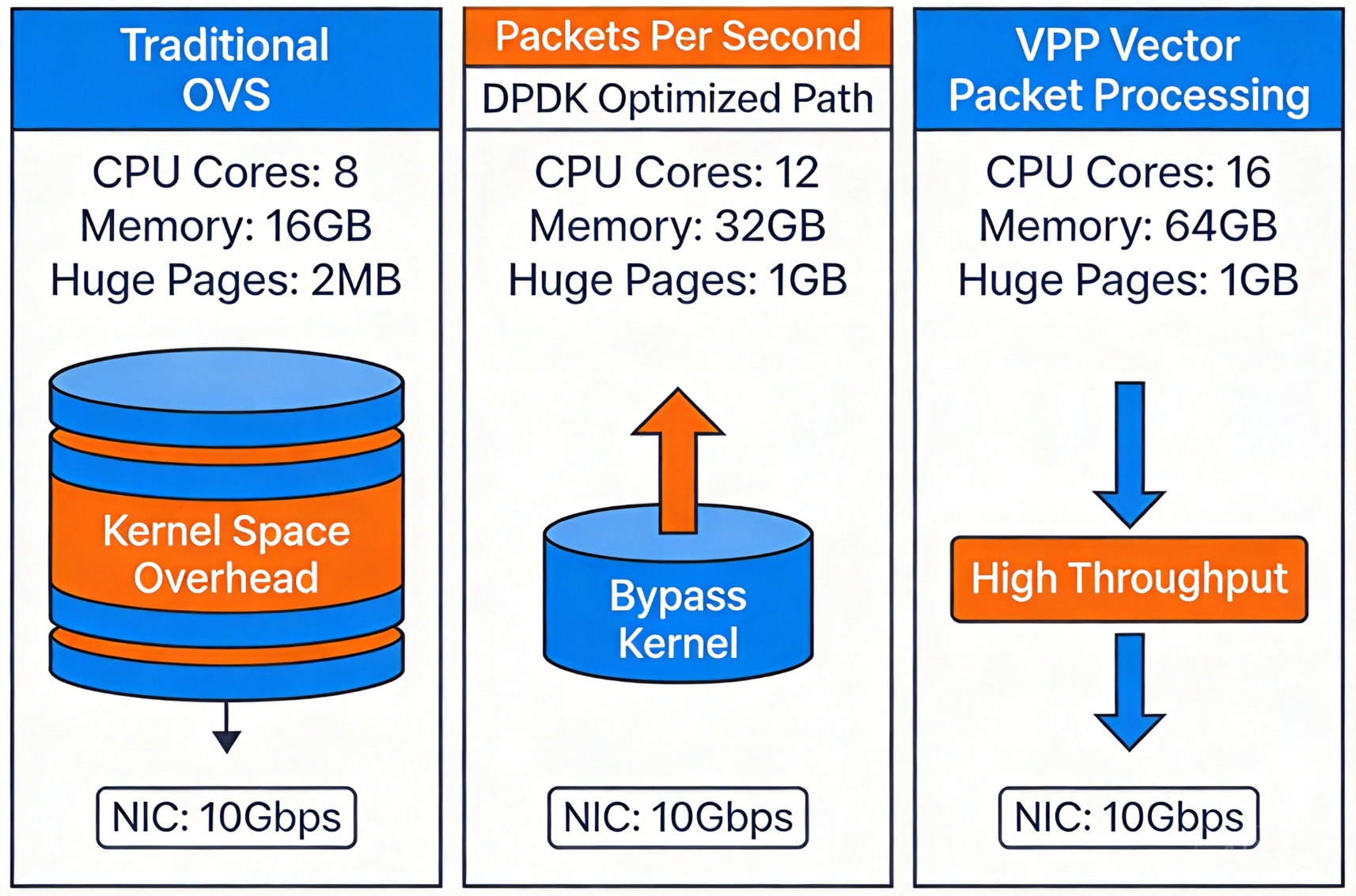

9.1 DPDK 技术深度解析
DPDK（Data Plane Development Kit）是一套用于快速数据包处理的库和驱动程序。
9.1.1 DPDK 核心原理
┌─────────────────────────────────────────────────────────────────┐
│ DPDK架构 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ 传统Linux网络栈： │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ │ │
│ │ 数据包 → 网卡 → 内核中断 → 内核协议栈 → 用户空间 │ │
│ │ ↑ │ │
│ │ 频繁中断、上下文切换 │ │
│ │ 性能瓶颈所在 │ │
│ │ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
│ DPDK优化路径： │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ │ │
│ │ 数据包 → 网卡 → 用户空间（DPDK） │ │
│ │ 绑定CPU核心 │ │
│ │ 大页内存 │ │
│ │ 轮询模式（无中断） │ │
│ │ 零拷贝 │ │
│ │ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
│ DPDK核心技术： │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ │ │
│ │ 1. 轮询模式（Poll Mode Driver） │ │
│ │ • 避免中断开销 │ │
│ │ • CPU独占轮询 │ │
│ │ │ │
│ │ 2. 大页内存（Hugepages） │ │
│ │ • 2MB/1GB大页 │ │
│ │ • 减少TLB缺失 │ │
│ │ │ │
│ │ 3. CPU亲和性（CPU Affinity） │ │
│ │ • 绑定CPU核心 │ │
│ │ • 避免缓存抖动 │ │
│ │ │ │
│ │ 4. 无锁数据结构 │ │
│ │ • Ring buffer │ │
│ │ • 高效并发访问 │ │
│ │ │ │
│ │ 5. SIMD指令优化 │ │
│ │ • 批量处理数据包 │ │
│ │ • AVX/SSE指令集 │ │
│ │ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────┘9.1.2 DPDK 性能对比
| 指标 | 传统 Linux | DPDK 优化 | 提升 |
|---|---|---|---|
| 包转发率 | 1-2 Mpps | 40-80 Mpps | 20-40 倍 |
| 延迟 | 100-500 μs | 10-50 μs | 10 倍 |
| CPU 占用 | 高（中断处理） | 可控（轮询） | 显著降低 |
9.1.3 DPDK 配置示例
# 配置大页内存
echo 1024 > /sys/kernel/mm/hugepages/hugepages-2048kB/nr_hugepages
mkdir -p /mnt/huge
mount -t hugetlbfs nodev /mnt/huge
# 绑定网卡到DPDK
modprobe vfio-pci
dpdk-devbind.py --bind=vfio-pci eth1
# 运行DPDK应用
./dpdk-app -l 0-3 -n 4 -- -p 0x39.2 VPP 向量包处理
VPP（Vector Packet Processing）是 FD.io 项目的高性能数据包处理平台。
9.2.1 VPP 核心原理
┌─────────────────────────────────────────────────────────────────┐
│ VPP向量处理 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ 传统标量处理（Scalar）： │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ │ │
│ │ for each packet: │ │
│ │ process_packet(packet) # 每个包独立处理 │ │
│ │ → 指令缓存失效 │ │
│ │ → 数据缓存失效 │ │
│ │ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
│ VPP向量处理（Vector）： │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ │ │
│ │ packets = get_batch() # 批量获取数据包 │ │
│ │ │ │
│ │ for each node in graph: │ │
│ │ for each packet in packets: │ │
│ │ process_node(packet) # 同一节点处理所有包 │ │
│ │ │ │
│ │ 优势： │ │
│ │ • 指令缓存友好（同一节点重复执行） │ │
│ │ • 数据缓存友好（连续内存访问） │ │
│ │ • 预取优化 │ │
│ │ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
│ VPP处理图（Graph）： │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ │ │
│ │ ┌─────────┐ ┌─────────┐ ┌─────────┐ │ │
│ │ │ eth-input│──→│ ip4-input│──→│ ip4-lookup│ │ │
│ │ └─────────┘ └─────────┘ └─────────┘ │ │
│ │ │ │ │ │ │
│ │ ↓ ↓ ↓ │ │
│ │ ┌─────────┐ ┌─────────┐ ┌─────────┐ │ │
│ │ │ error-drop│ │ ip4-frag│ │ ip4-output│ │ │
│ │ └─────────┘ └─────────┘ └─────────┘ │ │
│ │ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────┘9.2.2 VPP 性能特点
| 特点 | 说明 |
|---|---|
| 向量处理 | 批量处理数据包，优化缓存利用 |
| 图架构 | 模块化处理节点，灵活扩展 |
| 多核扩展 | 线程绑定核心，线性扩展 |
| 插件支持 | 丰富的功能插件 |
十、数据性能优化
10.1 优化 CPU 利用率
10.1.1 CPU 亲和性配置
┌─────────────────────────────────────────────────────┐
│ CPU亲和性优化 │
├─────────────────────────────────────────────────────┤
│ │
│ 目标：将特定任务绑定到特定CPU核心 │
│ │
│ 优势： │
│ • 减少缓存抖动 │
│ • 提高指令缓存命中率 │
│ • 避免核心间迁移开销 │
│ │
│ 配置方法： │
│ │
│ # 绑定进程到CPU 0-3 │
│ taskset -c 0-3 ./dpdk-app │
│ │
│ # 绑定中断到特定CPU │
│ echo 0x0f > /proc/irq/24/smp_affinity │
│ │
│ # 配置nova vcpu绑定 │
│ vcpu_pin_set = "0-15,32-47" │
│ │
└─────────────────────────────────────────────────────┘10.1.2 NUMA 优化
┌─────────────────────────────────────────────────────────────────┐
│ NUMA架构优化 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ NUMA拓扑示例： │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ │ │
│ │ Node 0 Node 1 │ │
│ │ ┌───────────────┐ ┌───────────────┐ │ │
│ │ │ CPU 0-15 │ │ CPU 16-31 │ │ │
│ │ │ Memory 128GB │ │ Memory 128GB │ │ │
│ │ │ NIC 0 │ │ NIC 1 │ │ │
│ │ └───────────────┘ └───────────────┘ │ │
│ │ ↑ ↑ │ │
│ │ └────────QPI/UPI─────────┘ │ │
│ │ 跨节点访问延迟高 │ │
│ │ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
│ 优化原则： │
│ • VM分配在网卡所在的NUMA节点 │
│ • 内存分配在CPU所在的NUMA节点 │
│ • 避免跨节点内存访问 │
│ │
│ 配置示例： │
│ # 查看NUMA拓扑 │
│ numactl --hardware │
│ │
│ # 在指定节点运行程序 │
│ numactl --cpunodebind=0 --membind=0 ./app │
│ │
└─────────────────────────────────────────────────────────────────┘10.2 优化内存利用率
10.2.1 内存优化技术
| 技术 | 说明 | 配置方法 |
|---|---|---|
| 大页内存 | 减少 TLB 缺失 | hugepages=1024 |
| 内存锁定 | 防止内存交换 | mlockall() |
| 内存对齐 | 提高访问效率 | posix_memalign() |
| 零拷贝 | 减少数据拷贝 | splice()、sendfile() |
10.2.2 大页内存配置
# 查看/proc/meminfo中的大页信息
grep Huge /proc/meminfo
# 配置2MB大页
echo 1024 > /sys/kernel/mm/hugepages/hugepages-2048kB/nr_hugepages
# 配置1GB大页
echo 4 > /sys/kernel/mm/hugepages/hugepages-1048576kB/nr_hugepages
# 挂载大页文件系统
mount -t hugetlbfs -o pagesize=2M nodev /mnt/huge
# 持久化配置（/etc/default/grub）
GRUB_CMDLINE_LINUX="default_hugepagesz=2M hugepagesz=2M hugepages=1024"在SDN与NFV融合的架构中，SDN控制器充当"大脑"，负责全局网络的流量调度与路径规划，而NFV则将传统依赖专用硬件的网络功能（如防火墙）软件化，使其能够在通用服务器上以虚拟机或容器的形式运行；当外部流量需要经过虚拟防火墙时，SDN控制器不直接配置防火墙的过滤规则，而是通过南向协议（如OpenFlow）预先在底层转发设备（如OVS）中下发流表，将特定流量"引流"至虚拟防火墙所在的计算节点，使其在无需人工逐台登录的情况下实现自动化串接；为解决传统虚拟化带来的性能损耗，该架构引入DPDK让OVS运行于用户态，绕过内核协议栈以降低延迟、提升吞吐；同时，eBPF可动态注入内核，实现对网络流量的高效过滤与策略执行，避免频繁的用户态/内核态切换；此外，RDMA技术则用于优化VNF间或VNF与后端存储/数据库之间的数据传输，通过"零拷贝"和内核旁路机制大幅降低CPU负载与通信延迟，从而在保障网络灵活性的同时，实现接近物理设备的高性能转发与安全处理能力。
十一、虚拟化网络中的可编程性
11.1 网络可编程的实现方式
┌─────────────────────────────────────────────────────────────────┐
│ 网络可编程层次 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 应用层编程接口 │ │
│ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │
│ │ │ REST API │ │ Python SDK│ │ Java SDK │ │ │
│ │ └──────────┘ └──────────┘ └──────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↓ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 控制层编程 │ │
│ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │
│ │ │ OpenFlow │ │ NETCONF │ │ RESTCONF │ │ │
│ │ └──────────┘ └──────────┘ └──────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ ↓ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ 数据层编程 │ │
│ │ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ │
│ │ │ P4 │ │ eBPF │ │ OVS流表 │ │ │
│ │ └──────────┘ └──────────┘ └──────────┘ │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────┘11.2 P4 可编程数据平面
P4（Programming Protocol-independent Packet Processors）是一种用于编程数据平面的语言。
// P4示例：简单的L2转发
header ethernet_t {
bit<48> dstAddr;
bit<48> srcAddr;
bit<16> etherType;
}
parser MyParser(packet_in packet, out headers hdr) {
state start {
packet.extract(hdr.ethernet);
transition select(hdr.ethernet.etherType) {
0x0800: parse_ipv4;
default: accept;
}
}
}
control MyIngress(inout headers hdr, inout metadata meta) {
action forward(bit<48> dstAddr, bit<9> port) {
hdr.ethernet.srcAddr = hdr.ethernet.dstAddr;
hdr.ethernet.dstAddr = dstAddr;
standard_metadata.egress_spec = port;
}
table mac_table {
key = { hdr.ethernet.dstAddr: exact; }
actions = { forward; drop; }
size = 1024;
}
apply {
mac_table.apply();
}
}11.3 eBPF 网络编程
eBPF（extended Berkeley Packet Filter）允许在内核中安全运行自定义程序。
// eBPF示例：XDP数据包处理
SEC("xdp")
int xdp_drop_packets(struct xdp_md *ctx) {
void *data_end = (void *)(long)ctx->data_end;
void *data = (void *)(long)ctx->data;
struct ethhdr *eth = data;
// 边界检查
if (data + sizeof(*eth) > data_end)
return XDP_PASS;
// 过滤特定MAC地址
if (eth->h_dest[0] == 0xff && eth->h_dest[1] == 0xff)
return XDP_DROP;
return XDP_PASS;
}
