Zynq-7000 PetaLinux 千兆网卡 Link UP 但无法 Ping 通的终极排查与解决（以 KSZ9031 为例）

文章目录

[Zynq-7000 PetaLinux 千兆网卡 Link UP 但无法 Ping 通的终极排查与解决（以 KSZ9031 为例）](#Zynq-7000 PetaLinux 千兆网卡 Link UP 但无法 Ping 通的终极排查与解决（以 KSZ9031 为例）)
- [📌 问题背景与现象](#📌 问题背景与现象)
- [🕵️‍♂️ 排查全过程（干货预警）](#🕵️‍♂️ 排查全过程（干货预警）)
- - [第一步：排除最低级的干扰（Windows 防火墙）](#第一步：排除最低级的干扰（Windows 防火墙）)
  - [第二步：分析 Dmesg，揪出 "Generic PHY" 隐患](#第二步：分析 Dmesg，揪出 "Generic PHY" 隐患)
  - 第三步：网络降速测试（定位时序问题的试金石）
- [🛠️ 终极解决方案（只需两步）](#🛠️ 终极解决方案（只需两步）)
- - [步骤 1：在内核中开启特定 PHY 芯片驱动](#步骤 1：在内核中开启特定 PHY 芯片驱动)
  - [步骤 2：在设备树中开启 RGMII-ID 并微调皮秒级延迟（核心重点）](#步骤 2：在设备树中开启 RGMII-ID 并微调皮秒级延迟（核心重点）)
  - [步骤 3：编译与验证](#步骤 3：编译与验证)
- [💡 原理解析：为什么千兆必须要调 Skew？](#💡 原理解析：为什么千兆必须要调 Skew？)

📌 问题背景与现象

在进行 Zynq-7000 自制板卡的网络 Bring-up 时，遇到了一个嵌入式网络开发中最经典的"玄学"问题：

使用 PetaLinux 编译系统，从 NAND Flash（或 SD 卡）启动成功。
插入网线后，网口指示灯正常闪烁。
串口终端输入 ifconfig，网卡（eth0）已分配 IP，且显示 RUNNING。
串口内核日志（dmesg）明确打印出：macb e000b000.ethernet eth0: link up (1000/Full)。
致命现象：Zynq 无法 Ping 通直连的电脑，电脑也无法 Ping 通 Zynq，且 arp -a 查不到对方的 MAC 地址。

软硬件环境：

SoC: Xilinx Zynq-7000 (XC7Z020 / XC7Z010 等)
PHY 芯片: Micrel (Microchip) KSZ9031 千兆 PHY
网络接口: RGMII
操作系统: PetaLinux

🕵️‍♂️ 排查全过程（干货预警）

遇到"亮灯但 Ping 不通"的情况，切忌盲目怀疑硬件虚焊。这通常意味着 MDIO 管理接口正常（能读出 Link 状态），但 RGMII 数据通道异常（数据全是乱码被丢弃） 。按以下逻辑排查，可精准定位病根。

第一步：排除最低级的干扰（Windows 防火墙）

很多时候板子其实已经发出了请求，是电脑拒绝响应。
动作： 确保电脑端设置了同网段的固定 IP（如 192.168.0.1），并彻底关闭 Windows Defender 防火墙（专用网络与公用网络均关闭）。同时建议暂时禁用电脑的 Wi-Fi 避免路由冲突。

第二步：分析 Dmesg，揪出 "Generic PHY" 隐患

在 PetaLinux 终端输入：

bash 复制代码

dmesg | grep -i phy

如果你的输出包含类似以下内容：

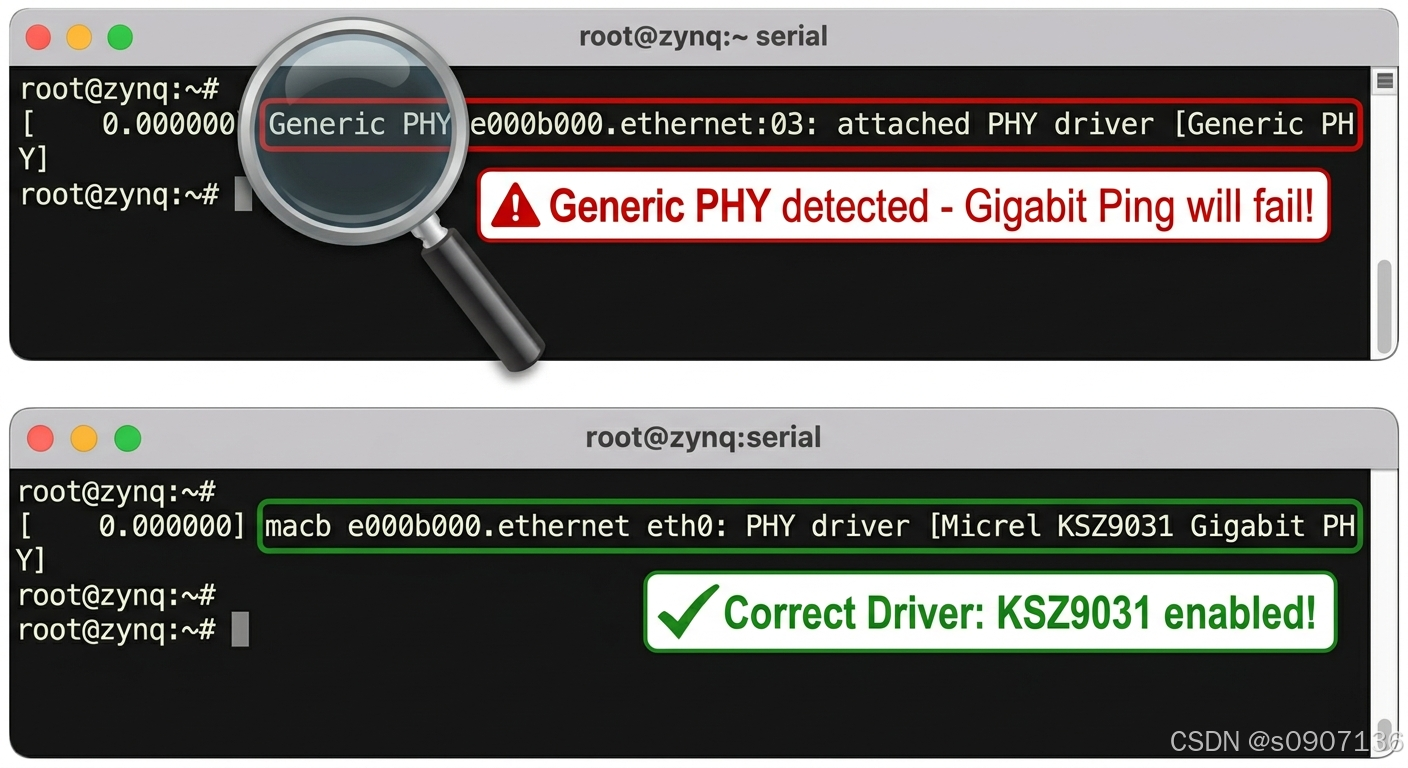

Generic PHY e000b000.etherne:03: attached PHY driver [Generic PHY]

⚠️ 结论：这就是导致千兆 Ping 不通的罪魁祸首之一！
Generic PHY（通用驱动）只包含了 IEEE 基础寄存器控制，它能完成自协商（所以能 Link UP），但它不知道如何配置特定厂家的私有寄存器来开启 RGMII 的内部时钟延迟（Delay） 。千兆速率下不加延迟，采样必然全错。

第三步：网络降速测试（定位时序问题的试金石）

千兆（1000M）对 RGMII 时钟（125MHz）的延迟要求极度苛刻，而百兆（100M，时钟 25MHz）容错率极高。

我们在 Windows 电脑的"网络适配器 -> 属性 -> 配置 -> 高级"中，将"速度和双工"强制改为 100 Mbps 全双工 。（或在 Linux 端用 ethtool -s eth0 speed 100 duplex full autoneg off）。

等板子端提示 link up (100/Full) 后，再次 Ping 测试。
🎯 关键结论：如果百兆能 Ping 通，千兆 Ping 不通，100% 证明底层硬件链路和网线没问题，绝对是 PHY 芯片的千兆 RGMII 时钟延迟（Clock Skew）配置错误！

🛠️ 终极解决方案（只需两步）

针对上述排查结果，我们需要在 PetaLinux 中启用专属驱动，并在设备树中精准微调 KSZ9031 的时钟延迟。

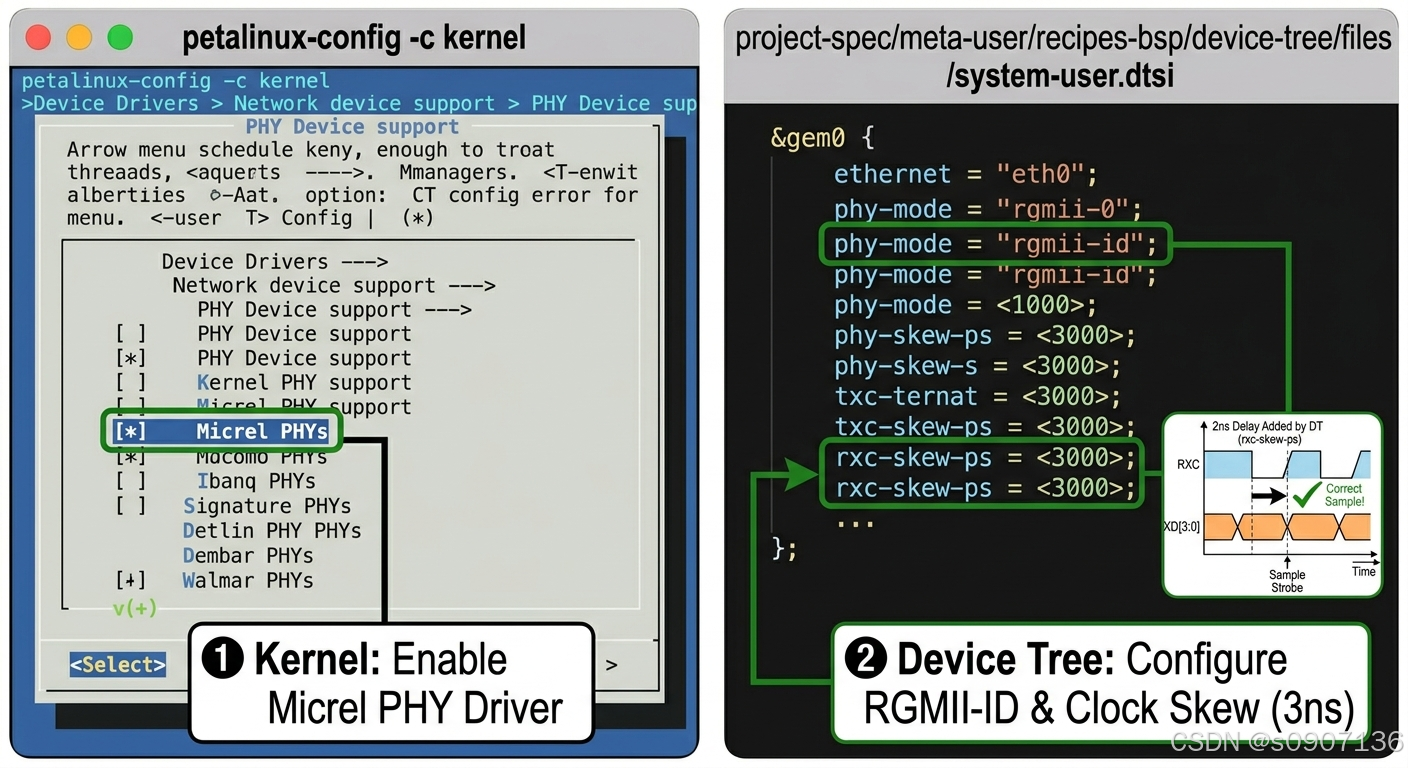

步骤 1：在内核中开启特定 PHY 芯片驱动

在 PetaLinux 工程根目录下运行：

bash 复制代码

petalinux-config -c kernel

依次进入：
Device Drivers -> Network device support -> PHY Device support and infrastructure

找到 Micrel PHYs （或者你实际使用的 Marvell / Realtek），按空格键选中使其前面变成 [*]。保存并退出。

步骤 2：在设备树中开启 RGMII-ID 并微调皮秒级延迟（核心重点）

打开用户设备树文件：
project-spec/meta-user/recipes-bsp/device-tree/files/system-user.dtsi

将以太网节点（通常是 &gem0 或 &macb0）修改为如下配置。
注意：KSZ9031 这颗芯片对 PCB 走线极度敏感，除了设置 phy-mode = "rgmii-id" 外，通常必须加入下方的 skew-ps 参数来强行微调发送/接收时钟的皮秒延迟。

devicetree 复制代码

/include/ "system-conf.dtsi"
/ {
};

&gem0 {
    status = "okay";

    /* 【核心1】强制开启 RGMII 内部双向延迟 */
    phy-mode = "rgmii-id";

    phy-handle = <&ethernet_phy>;

    mdio {
        #address-cells = <1>;
        #size-cells = <0>;

        /* 注意这里的 @3 需要与你实际硬件的 PHY 地址一致 */
        ethernet_phy: ethernet-phy@3 {
            reg = <0x3>;
            device_type = "ethernet-phy";

            /* 【核心2】KSZ9031 千兆时序微调专属参数 */
            /* 将数据和控制信号的延迟归零 */
            txen-skew-ps = <0>;
            rxdv-skew-ps = <0>;
            rxd0-skew-ps = <0>;
            rxd1-skew-ps = <0>;
            rxd2-skew-ps = <0>;
            rxd3-skew-ps = <0>;
            txd0-skew-ps = <0>;
            txd1-skew-ps = <0>;
            txd2-skew-ps = <0>;
            txd3-skew-ps = <0>;

            /* 将发送(txc)和接收(rxc)时钟的延迟强行设为 3000 皮秒 (3ns) */
            /* 确保时钟采样沿完美落在数据眼图的正中心 */
            txc-skew-ps = <3000>;
            rxc-skew-ps = <3000>;
        };
    };
};

步骤 3：编译与验证

保存设备树后，重新编译系统：

bash 复制代码

petalinux-build

将生成的 BOOT.BIN 或 image.ub 烧录进开发板。

系统重启后，输入 dmesg | grep phy，确认驱动已变为 [Micrel KSZ9031 Gigabit PHY]。

插上网线，执行 ping 192.168.0.1，享受丝滑的千兆网络吧！

💡 原理解析：为什么千兆必须要调 Skew？

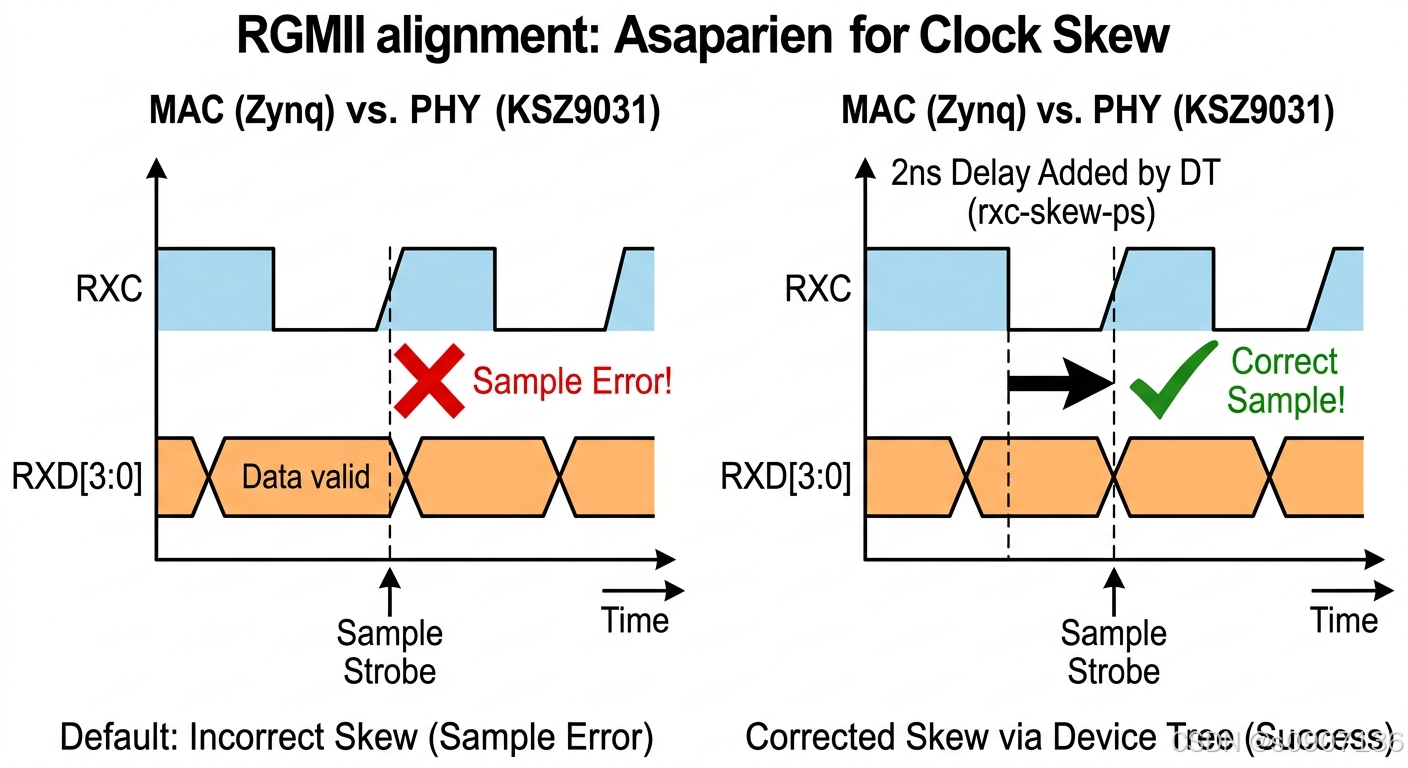

在 RGMII 接口中，MAC 和 PHY 之间的数据线和时钟线是同步发出的（即边沿对齐）。

但在接收端要正确采样数据，时钟的跳变沿必须对准数据的正中心。这就要求我们必须在 PHY 芯片内部人为给时钟线加一个大约 2ns 的延迟。

phy-mode = "rgmii"：不加任何延迟。
phy-mode = "rgmii-id"：PHY 芯片内部自动给 TX 和 RX 加固定延迟（比如默认 2.0ns）。

由于不同自制板卡的 PCB 走线长度不同，默认的 2.0ns 可能不够。而 Micrel KSZ9031 的 Linux 驱动支持通过设备树读取 txc-skew-ps = <3000> 等参数，直接写入其底层内部寄存器，从而实现皮秒级的完美时序对齐。这就是为什么上面的几行代码能起到起死回生作用的根本原因。
