一、引言
（一）核心概念定义
信道容量是指物理信道能够实现无差错传输的最大平均信息速率，是通信链路性能的理论上限；脉冲编码调制（PCM）是将模拟信号转换为数字信号的标准技术，是模拟信息接入数字网络的核心基础。二者共同构成了数据通信领域的底层理论支撑，直接决定了通信链路的传输能力上限与模拟信号数字化的实现路径。
（二）软考知识点定位
本知识点属于软考网络工程师考试大纲中「数据通信基础」模块的核心考点，在历年选择题中占比约 3-5 分，常见题型包括公式计算、参数辨析、场景应用三类，是网络规划、设备选型、性能评估的必备理论基础。
（三）技术发展脉络
信道容量理论起源于 20 世纪 40 年代：1924 年奈奎斯特提出无噪声信道的码元速率上限，1948 年香农在《通信的数学原理》中提出有噪声信道的容量上限公式，奠定了现代通信的理论基础；PCM 技术于 1937 年由英国人里夫斯发明，1962 年成为贝尔系统电话数字化的标准技术，后续演进为 G.711 等国际标准，是程控交换、VoIP 技术的核心源头。
（四）本文知识点覆盖
本文将系统解析奈奎斯特公式与香农公式的原理、计算方法及适用场景，详解 PCM 编码的三步实现流程与参数计算，对比不同技术方案的差异，结合软考真题给出解题技巧与备考建议。
二、信道容量核心原理：两大公式的技术内涵
（一）奈奎斯特公式（理想无噪声信道）
定义与基本原理
奈奎斯特公式 描述了理想无噪声、带宽有限的信道中，数据传输速率的理论上限，公式为：C = 2W log₂N。其中C为极限数据速率（单位：bps），W为信道带宽（单位：Hz，由传输介质、收发设备的物理特性决定），N为码元种类数（即单个码元承载的信号状态数）。
核心机制解析
该公式的底层逻辑是 ：理想信道下码元的最高传输速率（波特率）上限为2W Baud，即每赫兹带宽最多可传输 2 个码元。若要进一步提升数据速率，无需提升波特率，仅需增加单个码元承载的比特数，即通过高阶调制技术提升N的取值。
技术细节与案例
例如二进制调制中N=2，单个码元承载 1bit 数据，带宽 3kHz 的理想信道极限速率为2*3000*log₂2=6kbps；采用 QPSK 调制时N=4，单个码元承载 2bit，相同带宽下极限速率提升至 12kbps；采用 16-QAM 调制时N=16，极限速率可达 24kbps。
优势与局限性
奈奎斯特公式的优势是给出了理想条件下的性能理论边界，为调制技术的优化指明了方向；局限性是未考虑实际信道中的噪声、衰减、干扰等因素，计算结果仅为理想上限，无法直接用于实际链路的性能评估。

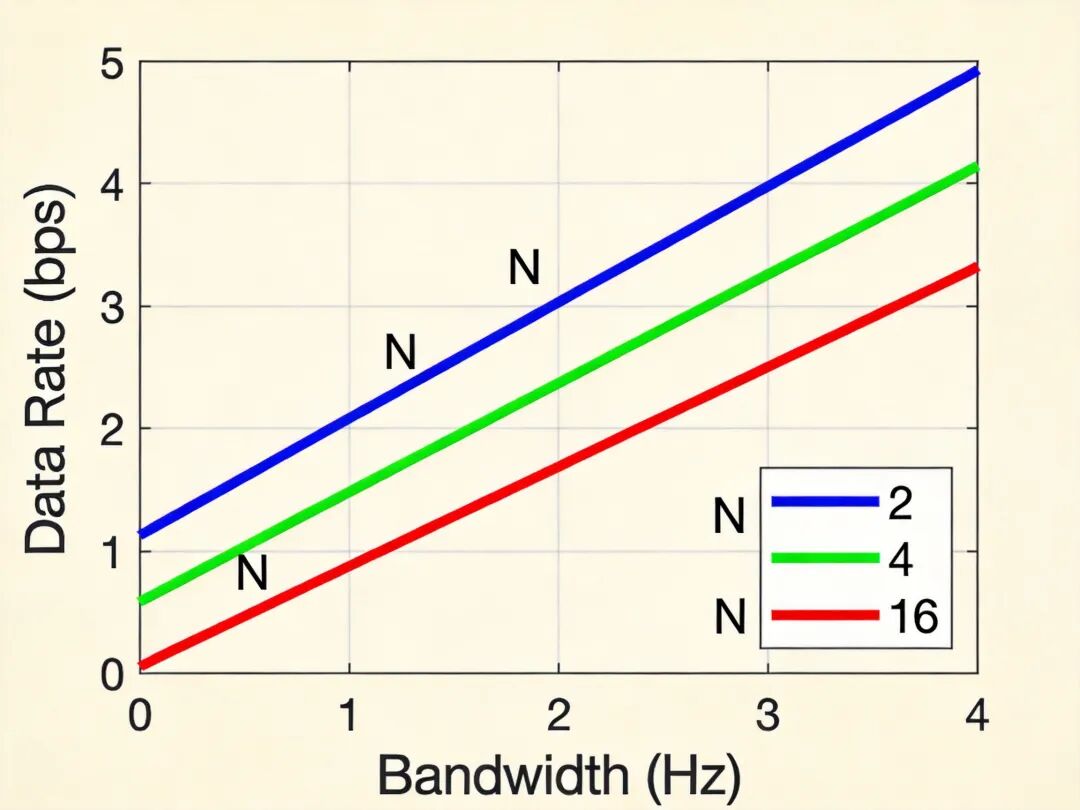

奈奎斯特公式参数关系示意图，横轴为带宽，纵轴为数据速率，不同 N 值对应不同斜率的曲线
（二）香农公式（有噪声实际信道）
定义与基本原理
香农公式描述了存在高斯白噪声的实际信道中，数据传输速率的绝对上限 ，公式为：C = W log₂(1 + S/N)。其中S/N为信噪比，即信号功率与噪声功率的比值，C、W含义与奈奎斯特公式一致。
核心机制解析
香农公式表明，实际信道的容量由带宽和信噪比共同决定：带宽越高、信噪比越大，信道容量上限越高。只要实际传输速率低于信道容量，理论上存在可实现无差错传输的编码方式，不存在突破该上限的传输技术。
关键参数换算
信噪比通常以分贝（dB）为单位表示，换算公式为：信噪比(dB) = 10 log₁₀(S/N)。常用换算关系：10dB 对应S/N=10，20dB 对应S/N=100，30dB 对应S/N=1000。当信噪比为 30dB 时，log₂(1+1000)≈10，因此信道容量可简化估算为C≈10W，该简化方法广泛应用于快速计算与网络规划估算。
实际应用案例
5G 技术的性能提升正是基于香农公式的指导：通过采用 Sub-6GHz 或毫米波频段获取更大的带宽W，通过大规模 MIMO、波束成形技术提升信号接收功率S，通过干扰协调技术降低噪声与干扰功率N，三者共同实现了信道容量的显著提升。

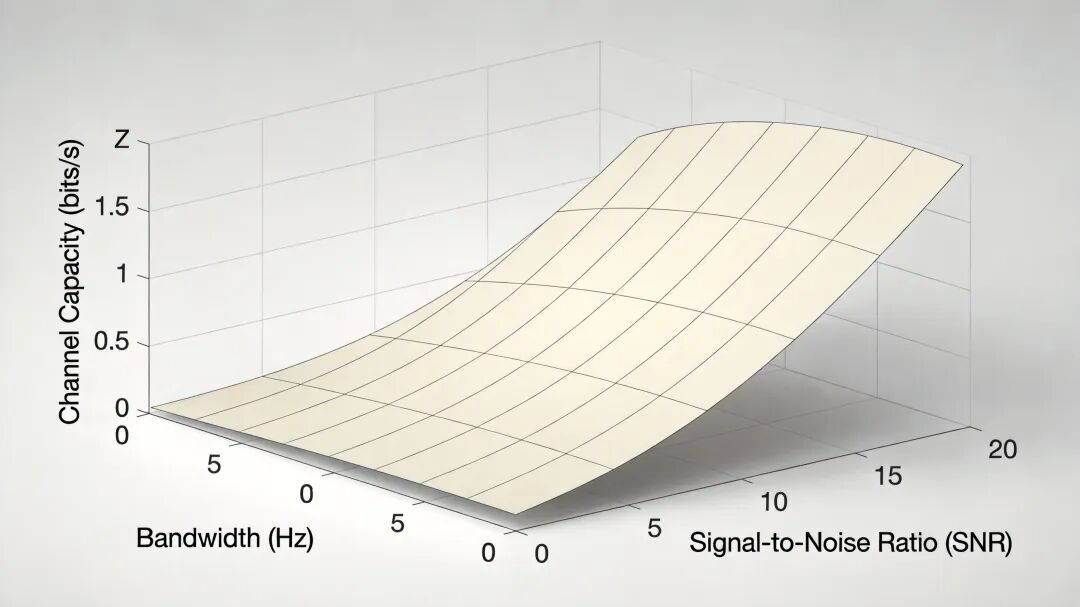

香农公式三维关系示意图，X 轴为带宽，Y 轴为信噪比，Z 轴为信道容量]
三、公式适用场景对比与计算方法
（一）两大公式的对比分析
| 对比维度 | 奈奎斯特公式 | 香农公式 |
|---|---|---|
| 适用场景 | 理想无噪声信道 | 有噪声实际信道 |
| 决定因素 | 带宽、码元种类数 | 带宽、信噪比 |
| 优化方向 | 采用高阶调制技术提升码元比特数 | 增加带宽、提升信噪比 |
| 用途 | 调制技术性能评估 | 实际链路的理论上限评估 |
| 计算结果特点 | 理想上限，高于实际可达速率 | 绝对上限，无法通过技术突破 |
奈奎斯特公式与香农公式对比表
（二）核心计算技巧公式选择规则
题目明确说明「理想信道」「无噪声」「无干扰」时，优先采用奈奎斯特公式；题目给出「信噪比」「dB 值」「噪声功率」等参数时，优先采用香农公式；若题目同时给出码元种类数与信噪比，需分别用两个公式计算，取较小值作为实际信道的容量上限。
典型计算案例
案例 1：理想信道带宽为 4kHz，采用 16-QAM 调制，求极限速率。采用奈奎斯特公式：C=2*4000*log₂16=2*4000*4=32kbps。
案例 2：信道带宽 4kHz，信噪比 30dB，求最大传输速率。首先将 30dB 换算为S/N=1000，采用香农公式：C=4000*log₂(1+1000)≈4000*10=40kbps。
案例 3：上述信道同时采用 16-QAM 调制，实际极限速率为奈奎斯特结果 32kbps 与香农结果 40kbps 中的较小值，即 32kbps。
常见误区辨析
需明确区分三个易混淆参数：带宽W（单位 Hz，物理层频率范围）、波特率B（单位 Baud，码元传输速率，上限为 2W）、数据速率C（单位 bps，比特传输速率，等于B*log₂N）。软考题目中常故意混淆三者的单位，需注意参数匹配。
四、PCM 编码技术原理与实现流程
（一）PCM 技术定位与整体架构
PCM（脉冲编码调制） 是将连续模拟信号转换为离散数字信号的标准技术，遵循 ITU-T G.711 国际标准，是传统 PSTN 电话网、ISDN、VoIP 语音编码的核心基础，实现了模拟语音与数字网络的兼容。完整的 PCM 流程分为采样、量化、编码三个步骤。

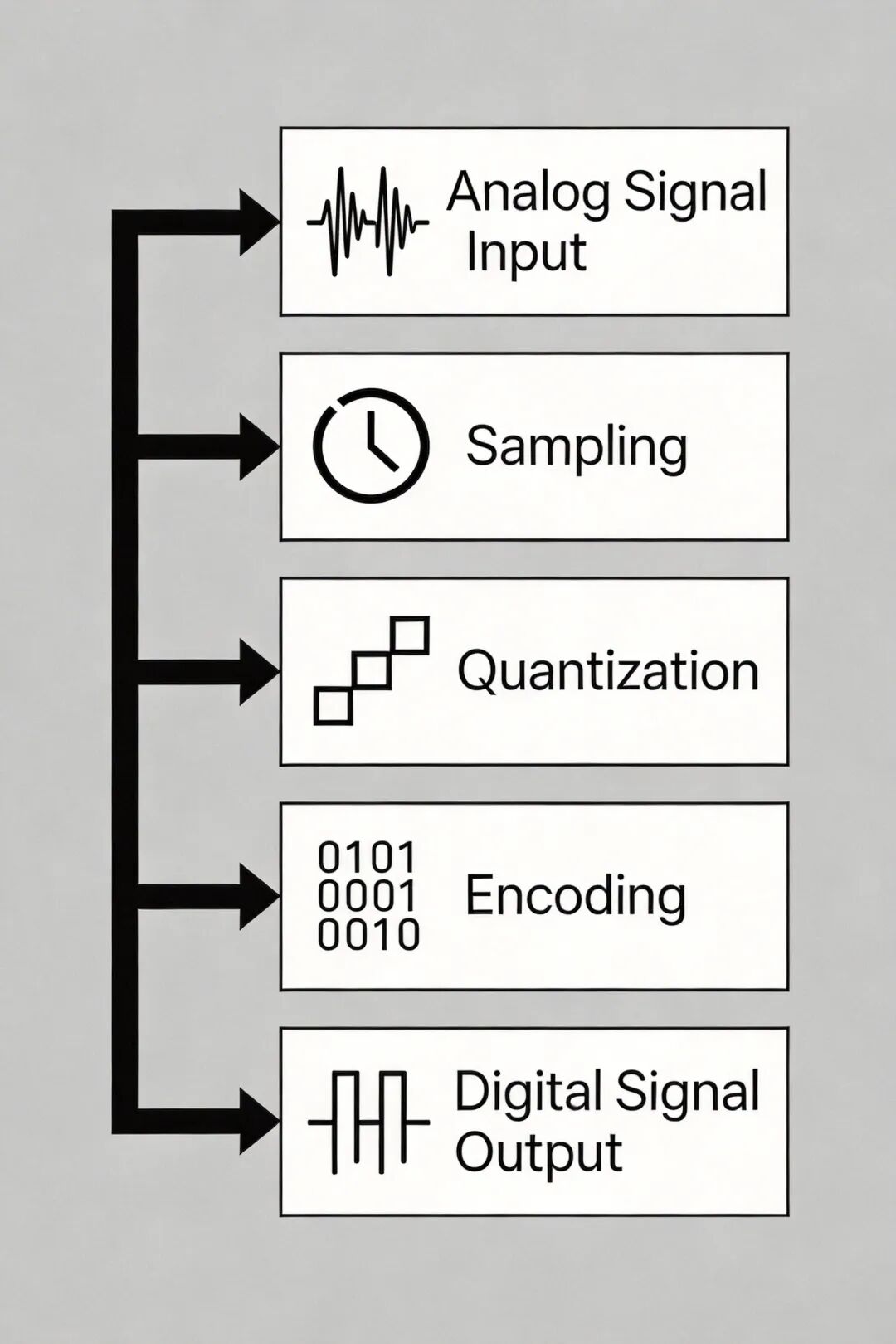

PCM 编码流程示意图，包含模拟信号输入、采样、量化、编码、数字信号输出的完整流程
（二）采样环节采样定理原理
奈奎斯特采样定理指出 ：为了无失真还原原始模拟信号，采样频率fₛ必须大于等于模拟信号最高频率fₕ的 2 倍，即fₛ ≥ 2fₕ。若采样频率低于该阈值，会产生混叠失真，无法通过后续处理还原原始信号。
典型应用参数
电话语音的频率范围为 300-3400Hz，最高频率fₕ≈3400Hz，因此标准采样频率取 8000Hz（采样周期 125μs），该参数是 E1、T1 等数字载波系统的核心基础：E1 的帧周期为 125μs，每秒传输 8000 帧，正是源于 PCM 的采样频率标准。
（三）量化与编码环节量化技术细节
量化是将采样得到的连续幅值映射到有限个离散等级的过程，会引入量化噪声（即量化值与实际采样值的误差）。量化等级越多，量化噪声越小，信号保真度越高，但需要的编码位数也越多，传输带宽占用越大。
量化分为均匀量化和非均匀量化两类：均匀量化的量化间隔固定，小信号的量化信噪比低；非均匀量化（如 A 律、μ 律压扩）对小信号采用更小的量化间隔，提升了小信号的保真度，中国和欧洲采用 A 律 13 折线量化，北美和日本采用 μ 律 15 折线量化。
编码与速率计算
编码是将每个量化等级映射为二进制码的过程，若量化等级为M，则需要log₂M位二进制码。单路 PCM 信号的数据速率计算公式为：数据速率 = 采样频率 × 量化位数。
典型案例：电话语音采用 8kHz 采样、256 级量化（需要 8bit 编码），因此单路语音的 PCM 速率为8000 * 8 = 64kbps，该速率是 E1 载波中 32 个时隙的单时隙速率，也是 VoIP 中 G.711 编码的标准速率。
PCM 量化等级与编码映射示意图，展示连续幅值到离散等级再到 8 位二进制码的映射关系
五、典型应用场景与架构设计
（一）信道容量的网络应用
有线链路评估
在五类双绞线的网络规划中，五类线的带宽为 100MHz，信噪比典型值为 30dB，采用香农公式估算理论容量约为 1000Mbps，与实际千兆以太网的传输速率一致，验证了公式的准确性。
无线链路规划
802.11n（WiFi4）采用 20MHz 带宽，信噪比典型值为 20dB（S/N=100），香农容量约为20M * log₂(101) ≈ 133Mbps，加上 MIMO 技术提升信噪比后，实际传输速率可达 150Mbps，符合理论预期。
（二）PCM 的电信网络应用
E1 载波架构
E1 是欧洲标准的数字载波系统，基于 PCM 技术设计：每帧包含 32 个时隙，每个时隙传输 8bit 数据，帧周期 125μs，因此总速率为8000帧/秒 * 32时隙 * 8bit = 2.048Mbps，其中 30 个时隙传输语音数据，2 个时隙传输信令与同步信息，可同时承载 30 路 64kbps 的 PCM 语音。
VoIP 编码适配
VoIP 系统中，G.711 编码直接采用标准 PCM 编码，速率为 64kbps，语音质量最好，但带宽占用高；G.729 编码采用压缩算法，速率仅为 8kbps，语音质量略低，适合带宽受限的场景。两种编码的基础均为 PCM 采样与量化技术。
E1 载波帧结构示意图，标注 32 个时隙的用途与速率计算逻辑
六、技术演进与发展趋势
（一）信道容量技术的演进
香农公式提出 70 余年来，通信技术的发展始终围绕逼近香农极限展开：从早期的二进制调制到现在的 1024-QAM、4096-QAM 高阶调制，从单天线到多天线 MIMO 技术，从固定频段到载波聚合技术，当前 5G 技术的信道效率已经接近香农极限的 90%。未来的 6G 技术将通过太赫兹频段拓展带宽、智能超表面（RIS）技术提升信噪比，进一步提升信道容量。
（二）PCM 技术的演进
传统 PCM 编码的演进方向为低时延、高压缩率：自适应差分 PCM（ADPCM）通过预测相邻采样值的差值减少编码位数，在保持语音质量接近 G.711 的前提下将速率降至 32kbps；更高压缩率的语音编码（如 G.729、Opus）在 PCM 采样的基础上引入线性预测、声码器等技术，可在 8kbps 甚至更低速率下提供可用的语音质量，广泛应用于移动语音、视频会议等场景。
通信技术逼近香农极限的演进路线图，标注不同年代的调制技术与信道效率
七、总结与软考备考建议
（一）核心技术要点提炼
信道容量的两个核心公式 ：奈奎斯特公式适用于理想无噪声信道，核心是通过高阶调制提升速率；香农公式适用于有噪声实际信道，核心是通过提升带宽和信噪比优化容量。
信噪比的 dB 换算规则 ：dB=10log₁₀(S/N)，30dB 对应 S/N=1000，此时香农公式可简化为C≈10W。
PCM 编码的三步流程 ：采样遵循奈奎斯特采样定理，电话语音采样频率为 8kHz；量化分为均匀与非均匀量化，256 级量化需要 8bit 编码；单路 PCM 语音速率为 64kbps，是 E1 载波与 G.711 编码的基础。
（二）软考考试重点提示
高频考点 ：两大公式的计算、dB 与 S/N 的换算、PCM 参数计算、E1/T1 速率计算，该类题目属于必拿分的基础题，需熟练掌握计算流程。
易错点 ：混淆带宽（Hz）与波特率（Baud）的单位、采样频率与信号最高频率的关系、E1/T1 的时隙数量与速率计算，需通过多做真题强化概念辨析。
解题技巧 ：题目给出信噪比时优先计算 S/N，同时给出码元种类数和信噪比时取两个公式结果的较小值，PCM 计算中看到 125μs 采样周期直接对应 8kHz 采样频率。
（三）实践应用建议
网络规划阶段：使用香农公式估算链路的理论容量，结合实际调制效率预留 20%-30% 的冗余量，避免链路过载。
语音网络设计：语音质量要求高的场景采用 G.711 编码，带宽受限场景采用 G.729 编码，跨区域语音互联时优先采用 A 律 PCM 编码与 E1 载波对接。
性能评估：实际链路的传输速率若低于香农容量的 60%，可通过调整调制方式、提升发射功率、优化天线位置等方式进一步提升性能。
