摘要
随着手机液晶屏幕向高分辨率、窄边框方向发展，线路密度不断提升，对生产过程中的品质管控提出严苛要求。自动光学检测（AOI）技术凭借高精度、高效率优势，成为屏幕异常检测的核心手段；激光修复技术则通过非接触式精准加工，实现线路缺陷的高效修复，显著提升生产良率。本文围绕手机液晶屏幕AOI异常检测的原理与流程，以及液晶线路激光修复的核心机制与工艺方法展开论述，为相关技术应用提供理论参考。
关键词
手机液晶屏幕；AOI检测；激光修复；线路缺陷；机器视觉
一、引言
手机液晶屏幕作为人机交互的核心部件，其显示性能与结构完整性直接决定用户体验。在生产过程中，屏幕易出现划痕、脏污、亮点、暗点及线路断路、短路等异常，传统人工检测精度低、效率差，难以满足规模化生产需求。AOI异常检测技术通过光学成像与智能分析实现缺陷自动识别，激光修复技术则针对线路缺陷进行精准修复，二者形成"检测-修复"闭环，成为提升屏幕生产质量与效率的关键技术组合。
二、手机液晶屏幕AOI异常检测原理与方法
2.1 检测原理
AOI异常检测基于机器视觉原理，通过构建"光学成像-图像分析-结果反馈"的自动化流程实现缺陷识别。核心逻辑为：利用高分辨率工业相机（分辨率可达2000万像素以上）与定制化光源（环形光、条形光等）构建清晰检测视野，将屏幕表面及内部缺陷转化为可分析的图像信号；通过图像预处理算法（灰度处理、噪声过滤）优化图像质量，再利用边缘提取、特征比对等算法，将采集图像与标准模板进行像素级比对，识别灰度值、轮廓形态等差异，判定异常类型并精准标注位置与尺寸。
2.2 核心检测方法与流程
AOI检测流程主要分为三步：一是图像采集，针对屏幕不同缺陷类型设置多场景检测模式，如采用全黑背景检测亮点、全白背景检测暗点，通过多角度光源切换识别划痕与脏污；二是算法分析，融合传统机器视觉算法与深度学习模型，对短路、断路等线路缺陷采用卷积神经网络进行分类识别，对气泡、贴合偏移等采用图像配准算法计算偏移量；三是结果输出，自动生成检测报告，将"合格/不合格"信号反馈至生产线，触发不合格品分拣与报警，实现检测闭环。其检测精度可达微米级，能识别0.03mm以上的微小缺陷，准确率超99.5%，检测效率较人工提升5-10倍。
三、液晶线路激光修复原理与工艺方法
3.1 修复原理
激光修复技术利用激光高能量密度、非接触性的特性，通过精准控制激光参数（波长、脉宽、能量密度），实现对线路缺陷的选择性加工。核心机制为光热效应：当激光照射线路材料时，能量被材料选择性吸收，使缺陷区域材料发生熔化、汽化等相变，从而完成断路熔接或短路切割。对于手机屏幕5μm以下的精密线路，需采用纳秒级或皮秒级脉冲激光，将热影响区控制在5μm以内，避免损伤相邻线路与基板。
3.2 关键修复工艺
针对不同线路缺陷，激光修复采用差异化工艺：一是断路熔接修复，针对ITO电极断裂、数据线断开等缺陷，选用532nm绿光激光（脉宽20ns），将能量密度控制在25-40mJ阈值范围内，使断点处金属材料熔化形成熔池，冷却后凝固为导电通路，其电导率可达原始线路的90%以上；通过调整扫描速度（10-50mm/s），可适配0.1-1mm断裂缺陷的修复。二是短路切割修复，针对线路桥接、异物导致的短路，采用1064nm红外皮秒激光，功率密度达5×10⁷W/cm²，使短路区域金属材料瞬间汽化，配合氮气辅助吹扫去除熔渣，通过逐点扫描实现精准切割，确保隔离短路区域且不损伤基板。修复前需通过AOI检测系统实现缺陷亚微米级定位，误差控制在1μm以内，保障修复精度。
四、技术应用关键要点
AOI检测与激光修复的协同应用需注重参数匹配：检测阶段需根据屏幕材质与缺陷类型优化光源与算法参数，避免漏检、误检；修复阶段需依据线路材料（ITO/Al/Cu）与基板类型（玻璃/PI）动态调整激光波长、能量等参数。此外，设备需搭载高精度光学系统与运动控制平台，确保检测与修复的位置一致性，实现"检测-定位-修复"的全流程自动化。
显示面板激光修复设备：精密修复解决方案

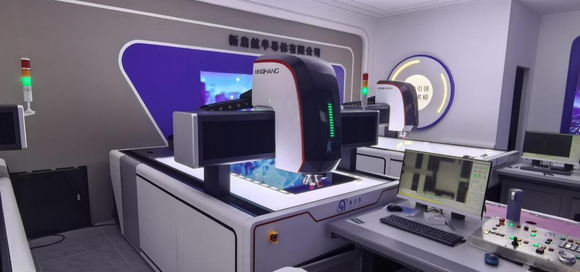

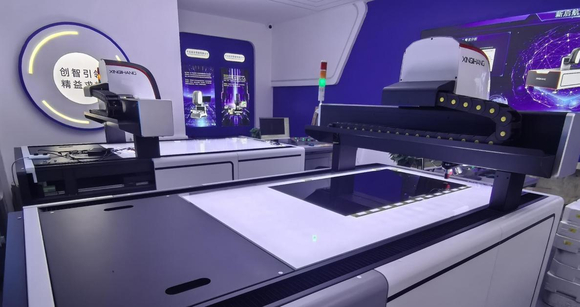

新启航水冷激光修复设备搭载NW激光器，整合精密光学系统、镭射加工/观测专用显微镜及光学物镜，构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式，搭配大理石精密光学基础载物平台，以卓越的稳定性和操控性，实现对工件特定材质层短路缺陷的精准修补，展现出强大且专业的镭射修复能力。
一、多元适配的应用场景
本设备专为TFT-LCD系列液晶面板修复设计，可覆盖15.6寸至120寸全尺寸范围，精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点，还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷，都能通过先进的镭射修复技术快速处理，为液晶面板品质提升提供可靠保障。
二、智能协同的先进控制系统

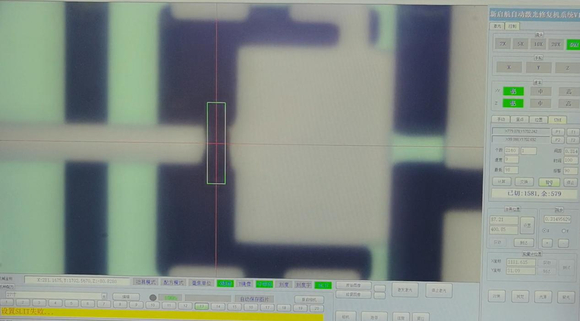

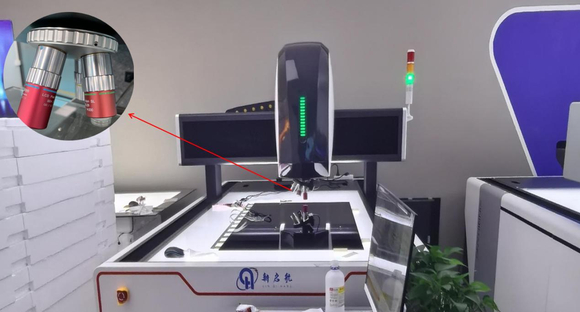

设备采用前沿多线程技术、COM技术，深度融合运动算法与图像视觉算法，实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力，可快速、准确锁定产品缺陷点。此外，设备提供全自动四孔鼻轮调焦功能，并支持选配四孔电动鼻轮，满足多样化使用需求。同时，简洁直观的操作界面设计，大幅降低操作人员的学习成本与使用门槛。
三、灵活高效的高兼容性软件系统
针对不同型号激光控制器通讯协议的差异，本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件，操作人员仅需通过简单的软件选项，即可激活当前使用的激光器。这种设计使激光器对操作者完全透明，让操作人员专注于工艺与功能实现，无需关注激光器具体型号差异，显著提升工作效率与便捷性。
