Unity Shader BRDF双向反射分布函数

深入理解能量守恒定律与微平面理论（Cook-Torrance 模型）------物理渲染的数学基础

01什么是 BRDF？

双向反射分布函数（Bidirectional Reflectance Distribution Function，BRDF） 是描述光线如何从不透明表面反射的核心数学工具。它量化了从某一入射方向 ωᵢ 照射到表面上，有多少能量会沿出射方向 ωₒ 反射出去。

BRDF 是现代**基于物理的渲染（Physically Based Rendering, PBR）**的核心，它让计算机生成图像达到了照片级真实感。

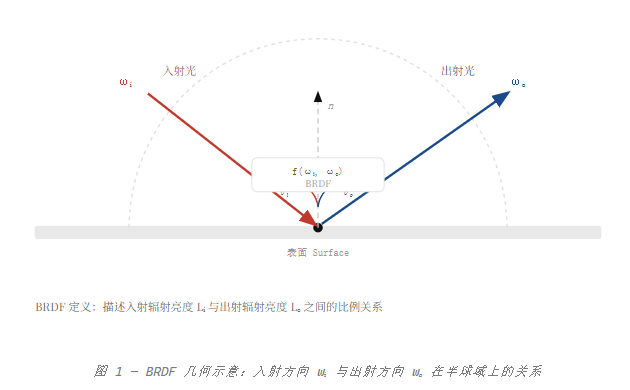

数学定义

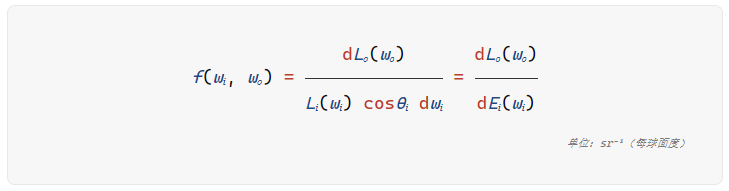

BRDF 在数学上定义为出射辐射亮度（Radiance）对入射辐照度（Irradiance）的微分比值：

• Lₒ(ωₒ)沿方向 ωₒ 的出射辐射亮度（W·sr⁻¹·m⁻²）
• Lᵢ(ωᵢ)沿方向 ωᵢ 的入射辐射亮度（W·sr⁻¹·m⁻²）
• θᵢ入射光方向与表面法线之间的夹角
• dωᵢ入射方向对应的立体角微元（sr）

🔑 关键性质

BRDF 具有亥姆霍兹互易性（Helmholtz Reciprocity）：交换入射和出射方向，值不变。即 f(ωᵢ, ωₒ) = f(ωₒ, ωᵢ)。这一性质保证了物理一致性。

02能量守恒：物理渲染的基石

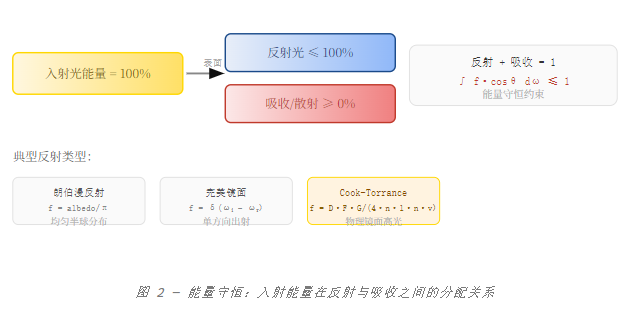

能量守恒要求：反射出去的光能量总量不能超过入射的光能量。这是 BRDF 合法性的最基本物理约束，也是区分"物理正确"渲染与经验渲染的核心差异。

半球积分约束

将 BRDF 在整个上半球积分，得到方向半球反射率（Directional Hemispherical Reflectance），其值必须 ≤ 1：

⚠️ 为什么 Blinn-Phong 不满足能量守恒？

传统 Blinn-Phong 模型的高光项 (n·h)^s 没有归一化因子，当粗糙度降低（光泽度 s 增大）时，高光亮度会无限增加。Cook-Torrance 模型通过分母项 4(n·ωᵢ)(n·ωₒ) 确保了能量守恒。

03微平面理论：表面模型

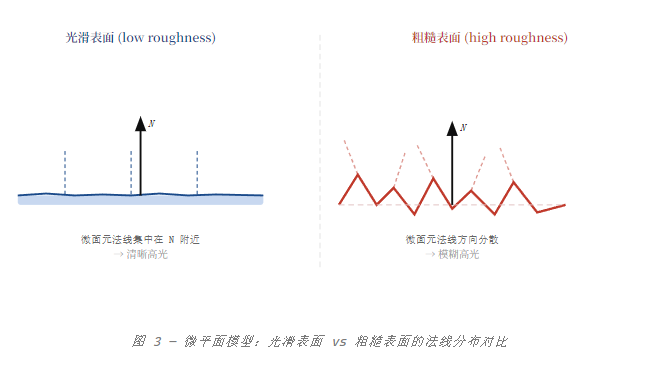

**微平面理论（Microfacet Theory）**假设宏观表面由无数微小、光学平滑的"微面元（microfacet）"组成。每个微面元都是一个完美的镜面，有自己的法线方向。宏观表面的粗糙度由这些微面元法线的统计分布决定。

三大效应

🔬

法线分布（NDF）

统计描述微面元法线指向半向量 h 的概率密度。粗糙度越低，分布越集中，高光越尖锐。

🌑

自阴影（Shadowing）

微面元可能被相邻面元遮挡入射光（shadowing）或遮挡出射光（masking），产生几何衰减。

💡

菲涅耳效应（Fresnel）

光在表面与介质边界的反射率取决于入射角。掠射角（接近 90°）时反射率趋近 100%。

04Cook-Torrance BRDF 详解

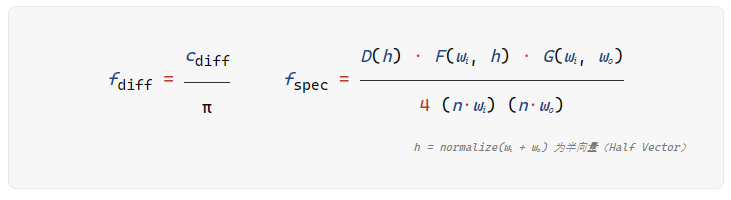

Cook-Torrance 模型将 BRDF 分解为漫反射（Diffuse） 与**镜面反射（Specular）**两部分：

其中漫反射项为朗伯（Lambertian）模型，镜面反射项为微平面模型：

• D(h)法线分布函数（Normal Distribution Function）：描述微面元法线与半向量对齐的概率密度
• F(ωᵢ, h)菲涅耳方程（Fresnel Equation）：描述不同入射角下的反射率
• G(ωᵢ, ωₒ)几何遮蔽函数（Geometry Function）：描述微面元的自遮挡效应
• 4(n·ωᵢ)(n·ωₒ)归一化因子：确保能量守恒的分母项

05三大核心函数

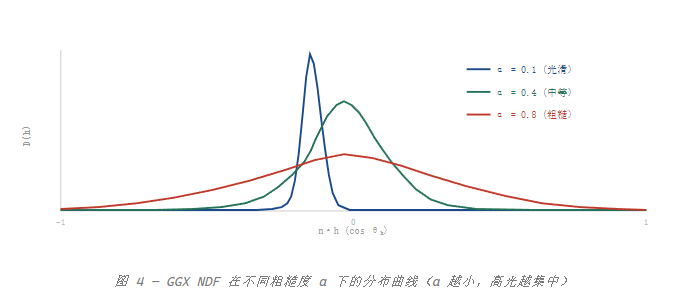

D --- GGX/Trowbridge-Reitz 法线分布

GGX 分布是目前工业界最广泛使用的 NDF，其"长尾"特性能产生真实的高光拖尾效果：

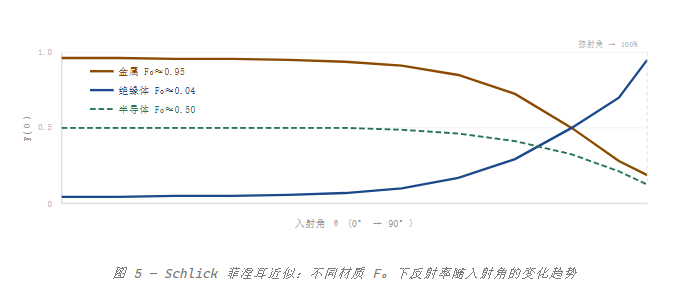

F --- Schlick 菲涅耳近似

菲涅耳方程描述了反射率随入射角变化的规律。Schlick 近似在保持高精度的同时大幅降低计算量：

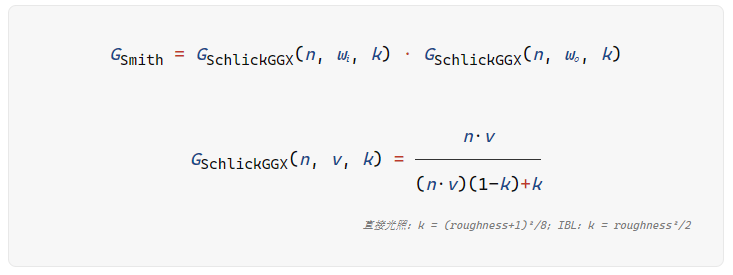

G --- Smith 几何遮蔽函数

Smith 方法将阴影（shadowing）和遮蔽（masking）分开计算，再相乘。配合 GGX 使用 Schlick-GGX 近似：

06完整 GLSL 实现

以下是完整的 Cook-Torrance BRDF 在 GLSL（OpenGL/WebGL）中的实现：

// =============================================

// GGX 法线分布函数 (Normal Distribution)

// =============================================

float DistributionGGX(vec3 N, vec3 H, float roughness) {

    float a      = roughness * roughness;

    float a2     = a * a;

    float NdotH  = max(dot(N, H), 0.0);

    float NdotH2 = NdotH * NdotH;


    float denom  = NdotH2 * (a2 - 1.0) + 1.0;

    denom = PI * denom * denom;

    return a2 / denom;  // D_GGX

}


// =============================================

// Smith-Schlick 几何遮蔽函数

// =============================================

float GeometrySchlickGGX(float NdotV, float roughness) {

    float r = roughness + 1.0;

    float k = (r * r) / 8.0;  // 直接光照用此公式

    return NdotV / (NdotV * (1.0 - k) + k);

}


float GeometrySmith(vec3 N, vec3 V, vec3 L, float roughness) {

    float NdotV = max(dot(N, V), 0.0);

    float NdotL = max(dot(N, L), 0.0);

    float ggx1  = GeometrySchlickGGX(NdotV, roughness);  // masking

    float ggx2  = GeometrySchlickGGX(NdotL, roughness);  // shadowing

    return ggx1 * ggx2;  // G_Smith

}


// =============================================

// Schlick 菲涅耳近似

// =============================================

vec3 FresnelSchlick(float cosTheta, vec3 F0) {

    return F0 + (1.0 - F0) * pow(clamp(1.0 - cosTheta, 0.0, 1.0), 5.0);

}

// =============================================

// 完整 Cook-Torrance PBR 渲染

// =============================================

vec3 CookTorranceBRDF(

    vec3 N,           // 表面法线

    vec3 V,           // 视线方向

    vec3 L,           // 光源方向

    vec3 albedo,      // 漫反射颜色

    float metallic,   // 金属度 [0,1]

    float roughness   // 粗糙度 [0,1]

) {

    vec3 H = normalize(V + L);      // 半向量


    // ---- 菲涅耳基值 F0 ----

    // 绝缘体 F0 ≈ 0.04，金属 F0 = albedo

    vec3 F0 = mix(vec3(0.04), albedo, metallic);


    // ---- Cook-Torrance 镜面项 ----

    float NDF = DistributionGGX(N, H, roughness);  // D 项

    float G   = GeometrySmith(N, V, L, roughness);  // G 项

    vec3  F   = FresnelSchlick(max(dot(H, V), 0.0), F0); // F 项


    float NdotL = max(dot(N, L), 0.0);

    float NdotV = max(dot(N, V), 0.0);


    vec3 numerator   = NDF * G * F;

    float denominator = 4.0 * NdotV * NdotL + 0.0001; // 防除零

    vec3 specular    = numerator / denominator;


    // ---- 能量守恒拆分 ----

    // kS = 镜面比例 = F；kD = 漫反射比例 = 1 - kS

    vec3 kS = F;

    vec3 kD = (vec3(1.0) - kS) * (1.0 - metallic); // 金属无漫反射


    vec3 diffuse = kD * albedo / PI; // 朗伯漫反射


    // ---- 最终 BRDF 输出 ----

    return (diffuse + specular) * NdotL;

}

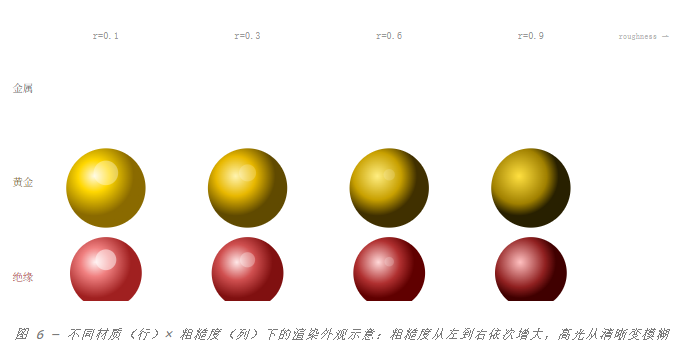

07参数对比与视觉效果

Cook-Torrance BRDF 主要受以下三个参数控制，其组合决定了材质的外观：

参数	范围	视觉效果	典型材质
roughness (粗糙度)	0.0 --- 1.0	0 = 镜面清晰高光；1 = 完全漫射	镜面/塑料/混凝土
metallic (金属度)	0.0 --- 1.0	0 = 绝缘体（白色高光）；1 = 金属（彩色高光）	木材/铁/金
F0 (基础反射率)	0.02 --- 1.0	绝缘体 ≈ 0.04；半导体 ≈ 0.3；金属 ≈ albedo	玻璃/硅/铜
albedo (漫反射色)	vec3 [0,1]³	绝缘体的漫反射颜色；金属的镜面颜色	任意颜色

💡 PBR 工作流小结

实际 PBR 渲染管线中，roughness、metallic、albedo 通常以纹理贴图的形式输入，允许单个模型表面有复杂的材质变化。Cook-Torrance BRDF 结合 IBL（基于图像的光照）和实时阴影贴图，已成为当今游戏引擎（UE5、Unity HDRP）和离线渲染器（Arnold、Cycles）的标准材质模型。
