油气勘探数据可视化流程图制作

一、前言

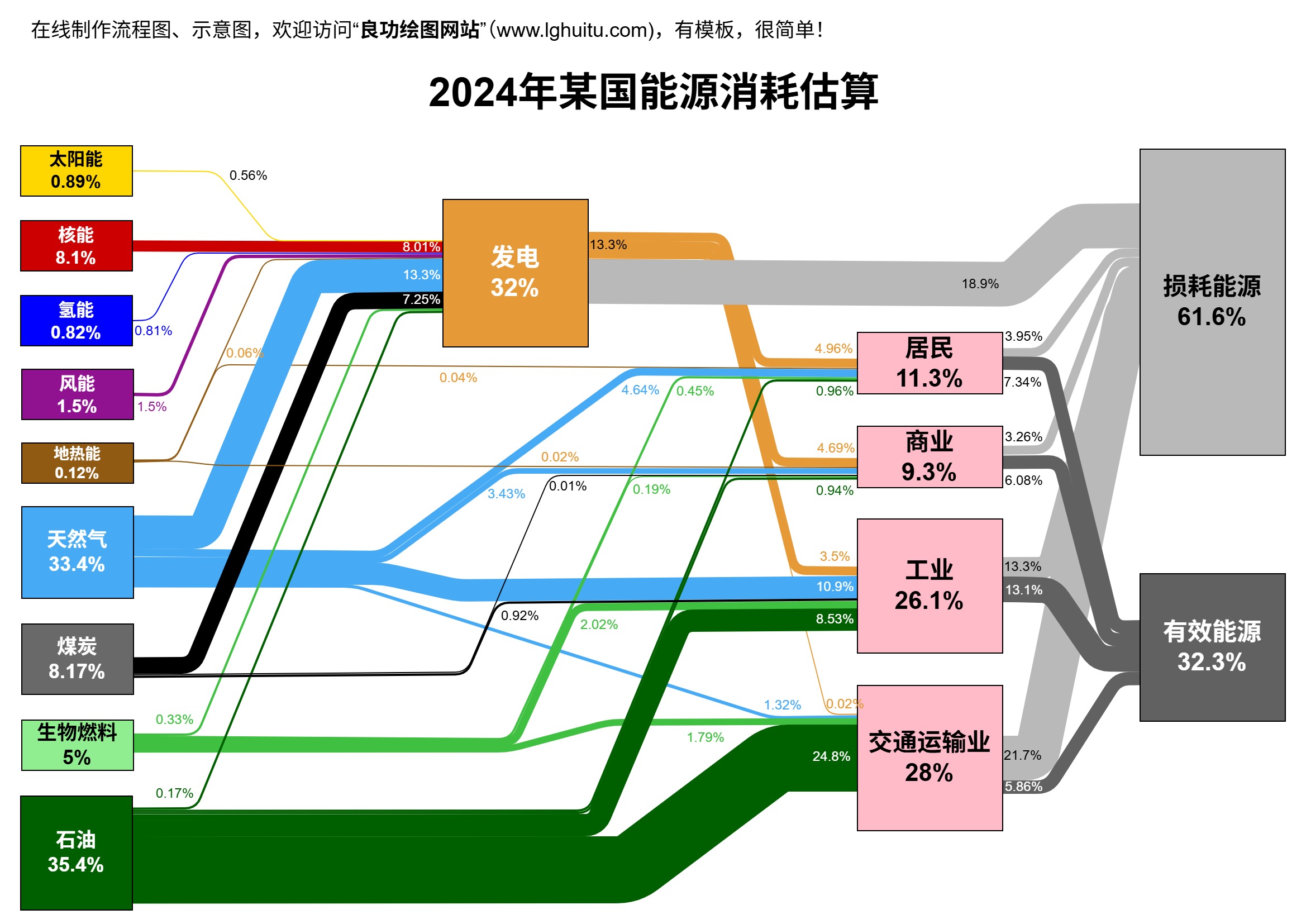

油气勘探属于高投入、高风险、数据密集型行业，勘探过程中会产生地震数据、测井数据、地质录井数据、试油试采数据等多维度海量信息。数据可视化流程图能够将复杂的勘探流程、数据流转逻辑、分析决策路径进行结构化呈现，既便于团队内部技术交底、方案评审，也能为项目管理、成果汇报提供标准化展示载体。

对于开发者与油气行业从业者而言，绘制油气勘探数据可视化流程图并非简单的图形拼接，而是需要贴合行业规范、遵循数据逻辑、兼顾工程实用性，同时保证图表可读性与专业性。本文将从行业规范、绘制逻辑、分步实操、场景案例、避坑要点与优化技巧等方面，完整讲解油气勘探数据可视化流程图的制作方法，帮助读者快速掌握标准化绘制流程。

二、油气勘探数据可视化流程图行业通用规范

油气勘探领域的流程图绘制需遵循石油天然气行业通用制图标准，核心规范包括图形符号规范、流程层级规范、数据标注规范三大类。图形符号方面，勘探数据采集节点使用矩形框，数据处理分析模块使用圆角矩形，决策判断环节使用菱形框，数据流转方向统一使用单向箭头，异常分支与反馈回路使用双向箭头。

流程层级上，需按照勘探全生命周期划分一级流程、二级子流程与三级操作步骤，避免层级混乱导致逻辑歧义。数据标注规范要求每个流程节点必须标注数据类型、数据来源、处理精度等关键信息，涉及地震勘探、重磁电勘探等不同技术手段时，需在节点旁补充技术类别标识，确保图表符合油气工程技术人员的阅读习惯。

地震数据作为油气勘探的核心数据类型，其可视化流程图在符号使用上有额外细化要求。地震数据预处理节点需标注去噪、反褶积、静校正等具体操作，叠前时间偏移、叠后深度偏移等处理流程需按执行顺序依次排列，不可随意调换节点顺序。

地质解释环节的流程图需区分构造解释、储层预测、流体识别等分支流程，每个分支对应独立的数据输出结果。所有图形元素尺寸、线条粗细、字体样式需保持统一，图表整体布局遵循从左至右、从上至下的阅读顺序，符合工程图纸通用排版逻辑，避免因布局杂乱影响信息传递效率。

三、油气勘探数据可视化流程图核心绘制逻辑

绘制油气勘探数据可视化流程图的核心逻辑，是围绕数据采集---数据传输---数据预处理---数据分析---成果输出---决策应用的主线展开，同时兼顾异常处理、质量控制、数据归档等辅助流程。主线流程必须保证连续性，辅助流程以分支形式嵌入对应节点，形成完整闭环。

在逻辑梳理阶段，需先明确流程图的应用场景，如室内资料处理流程、野外勘探作业流程、多源数据融合流程、勘探成果评审流程等，不同场景的核心逻辑侧重点存在差异。室内资料处理流程侧重数据算法与处理精度，野外勘探流程侧重作业安全与设备协同，绘制前需精准定位场景需求，避免逻辑偏离实际业务。

多源数据融合是油气勘探数据可视化的重点环节，绘制该部分流程时需清晰区分地震、测井、录井、地质等不同数据源的汇入节点，标注数据格式转换规则与融合算法。决策节点需设置明确的判断条件，如数据质量是否达标、处理结果是否符合勘探精度要求，判断结果分为通过与驳回两种分支，驳回分支需指向对应预处理节点形成循环。

流程图逻辑还需满足可追溯性要求，每个数据处理节点需关联对应的责任岗位、执行工具与处理时效，便于项目管理与问题排查。对于涉及敏感数据的勘探流程，需增加数据加密、权限管控等安全节点，符合油气行业数据安全管理规范。

逻辑梳理完成后需进行校验，重点检查是否存在流程断点、判断条件缺失、分支闭环不合理等问题，确保流程图能够完整映射真实勘探业务。开发者在对接勘探数据系统时，可直接依据校验后的流程图进行接口设计与功能开发，降低逻辑理解成本。

四、油气勘探数据可视化流程图全流程分步实操步骤

4.1 需求拆解与流程框架搭建

第一步需完成需求拆解，明确流程图的使用对象、展示范围、详细程度与交付格式。使用对象分为技术开发人员、地质工程师、项目管理人员，不同对象对细节的需求不同，开发人员侧重数据接口与处理逻辑，管理人员侧重整体进度与节点分工。

展示范围可分为整体勘探流程、单专业处理流程、单设备操作流程，详细程度分为概要版、详细版、运维版。概要版用于对外汇报，仅展示核心主线；详细版用于内部技术交底，覆盖全部分支；运维版用于系统维护，补充异常处理与故障排查流程。完成需求拆解后，使用层级列表梳理一级、二级、三级流程，形成文字版流程框架。

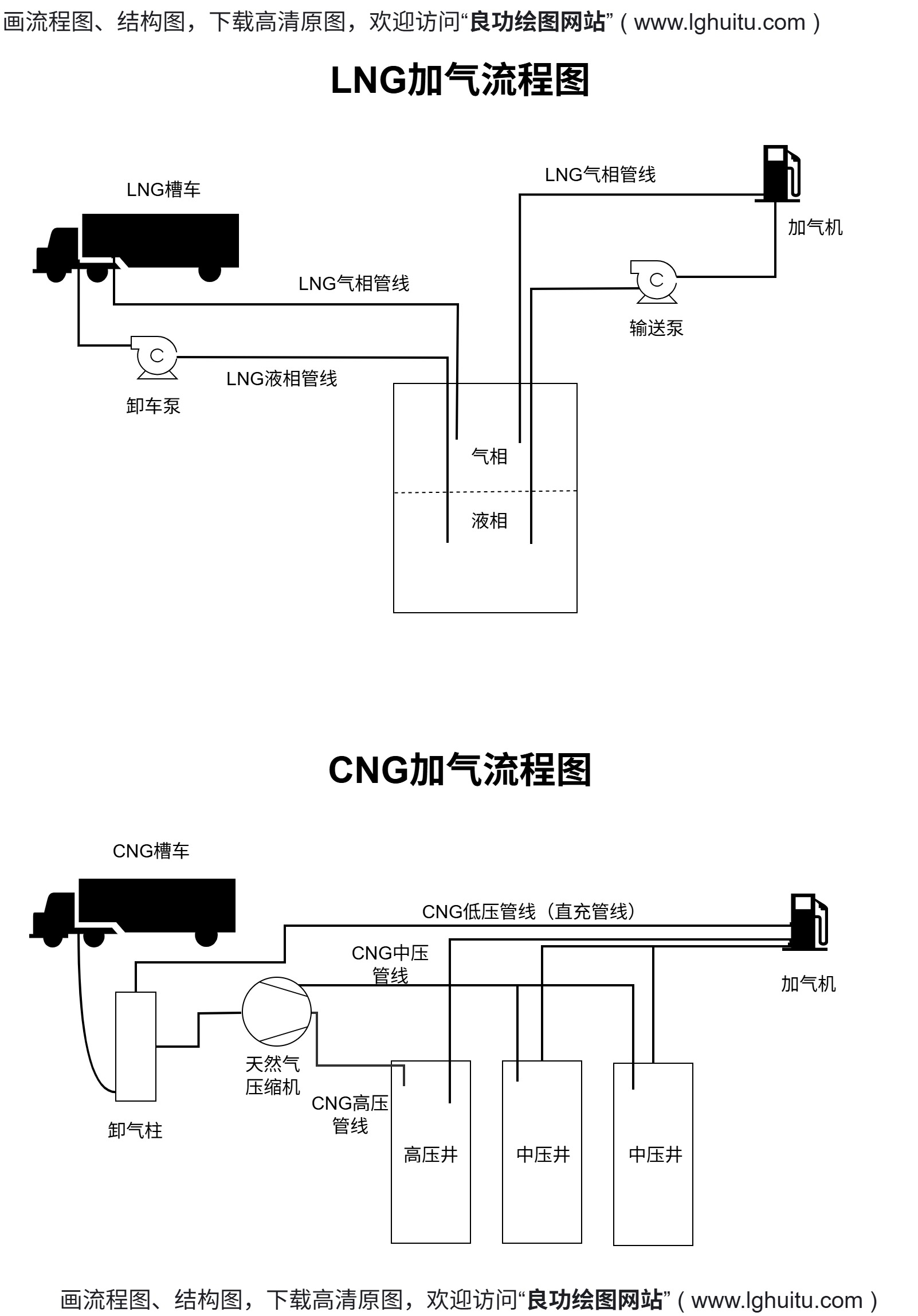

框架搭建遵循"主线优先、分支补充"原则，先绘制数据采集至成果输出的主线流程，再添加质量控制、数据回传、异常处理等分支。框架布局采用横向排版，主线流程居中排列，分支流程向上下两侧延伸，避免分支交叉重叠。此阶段无需关注图形样式，重点保证逻辑结构完整。

4.2 图形元素标准化配置

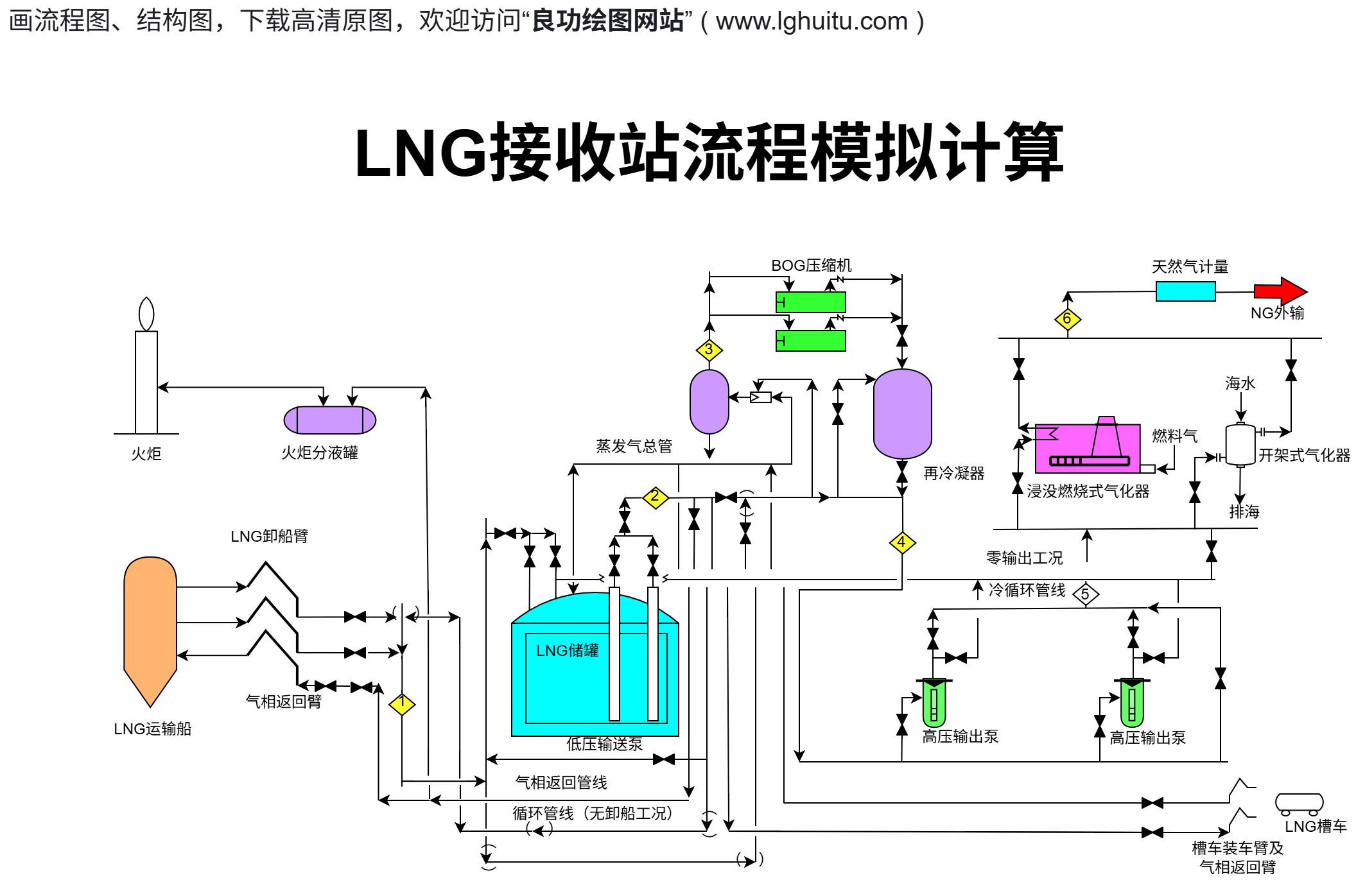

根据油气勘探行业规范，对流程图图形元素进行标准化配置。矩形框用于数据采集、成果输出等执行节点，圆角矩形用于数据处理、算法运算等操作节点，菱形框用于数据质量判断、勘探方案决策等判断节点，平行四边形用于数据输入输出节点，圆形用于流程起止标识。

线条配置上，主线流程使用实线，分支流程使用虚线，反馈回路使用加粗箭头，箭头方向严格遵循流程执行顺序。字体统一使用宋体，节点名称字号为12号，标注信息字号为10号，颜色以黑白为主，核心节点可使用蓝色标注，判断节点可使用橙色标注，避免使用过多色彩导致视觉混乱。

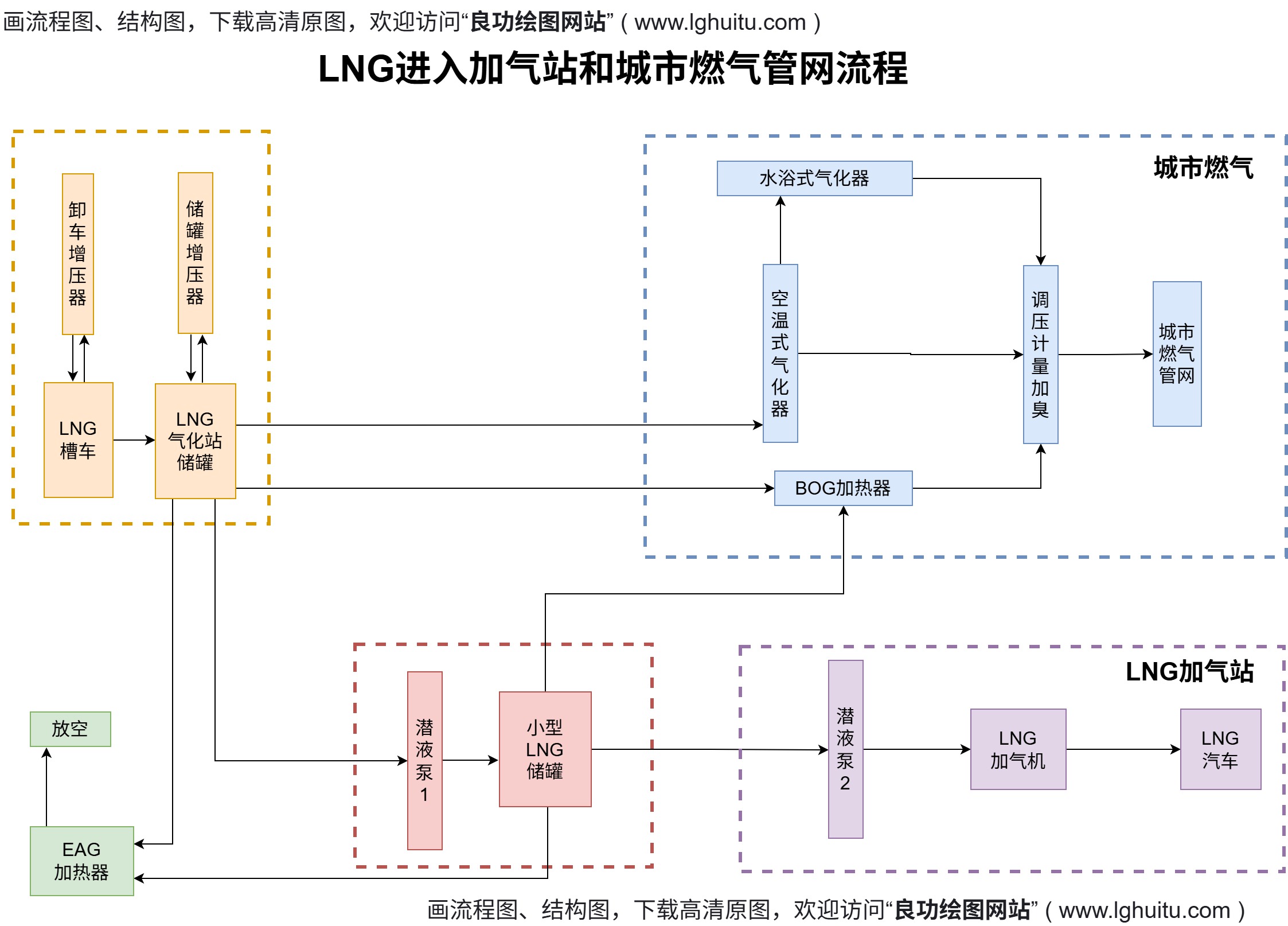

图形尺寸设置为统一规格，执行节点宽度40mm、高度20mm，判断节点边长30mm，起止节点直径15mm，保证整体排版规整。对于多专业并行流程，可采用分组框划分区域，如地震数据组、测井数据组、地质解释组，提升图表可读性。

4.3 节点内容填充与数据标注

按照梳理好的流程框架，依次填充每个节点的核心内容。执行节点需标注具体操作名称，如"野外地震数据采集""测井数据格式转换""叠前深度偏移处理"；判断节点需标注明确判断条件，如"地震数据信噪比≥3""储层厚度预测误差≤5%"；数据节点需标注数据类型、格式、存储路径。

数据标注需包含关键技术参数，如地震数据采样率、记录长度、覆盖次数，测井数据测量项目、深度间隔、测量精度。对于涉及多步骤处理的节点，可在节点下方添加子标注，列出详细操作项。标注内容需简洁准确，避免冗余文字，确保技术人员能够快速获取核心信息。

内容填充完成后，检查节点名称是否符合行业术语规范，避免使用口语化表述。如将"数据整理"优化为"勘探数据标准化整理"，将"结果查看"优化为"勘探成果可视化展示"，保证专业度与严谨性。

4.4 流程连线与逻辑闭环优化

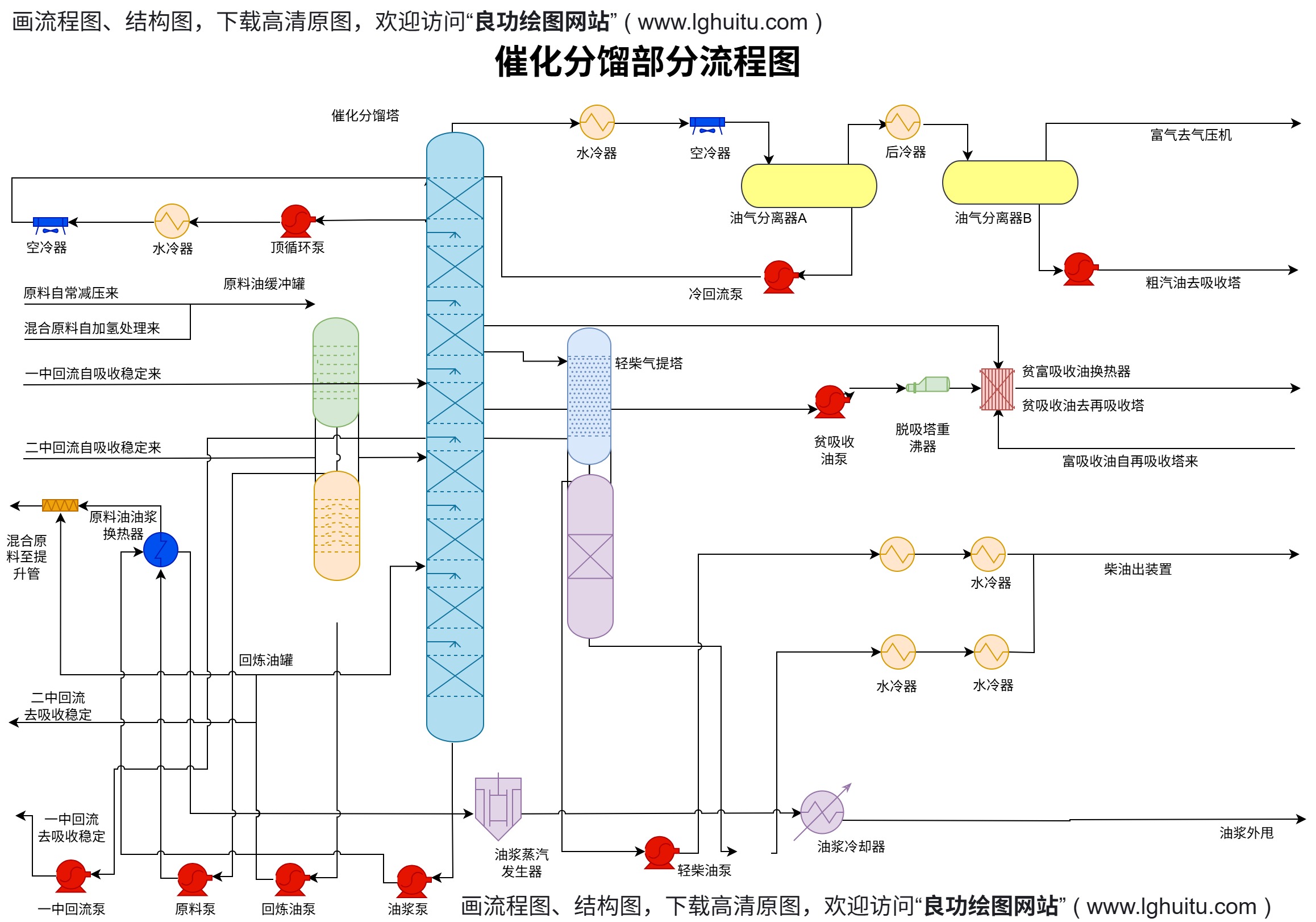

使用箭头连接各个流程节点，严格按照执行顺序绘制连线，避免出现反向箭头与交叉连线。主线流程连线保持水平或垂直走向，分支流程连线采用45°转角，提升视觉流畅度。对于并行执行的流程，可采用同步节点进行汇聚，保证流程时序清晰。

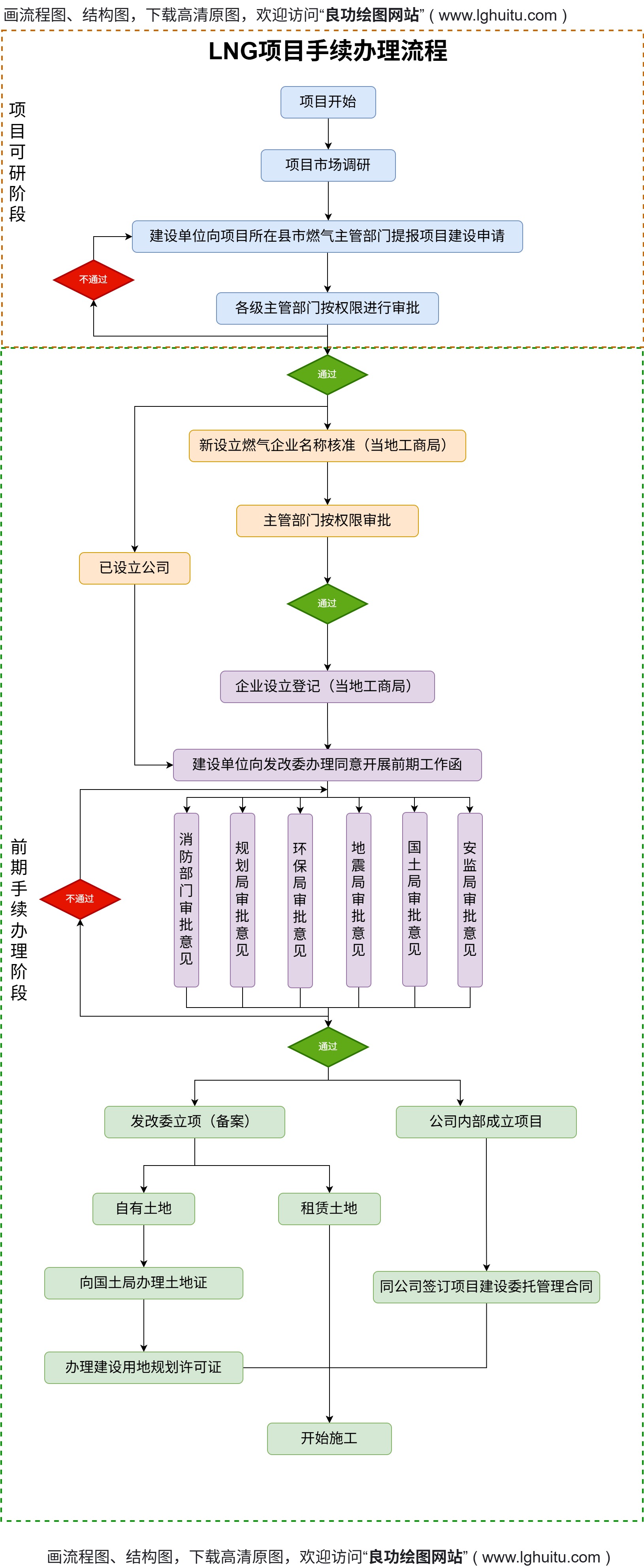

重点优化判断节点的分支闭环，判断结果为"是"则进入下一主线节点，结果为"否"则返回上一预处理节点，形成完整循环。对于无法循环修正的异常数据，需增加"异常数据归档"分支，标注异常处理方式与留存时限。

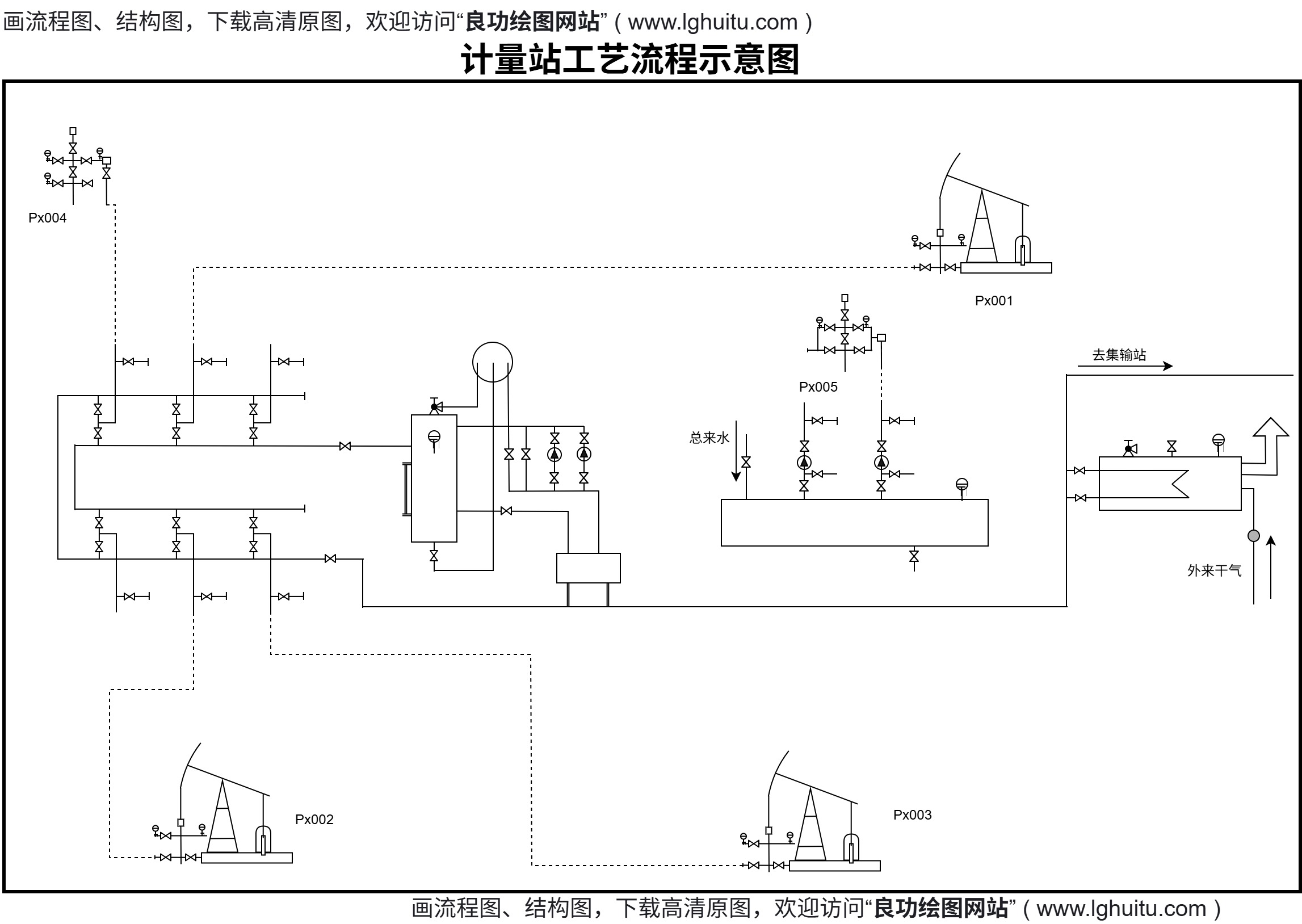

完成连线后，整体检查流程闭环完整性，确认无断点、无死循环、无逻辑冲突。对于复杂流程，可采用分段标注方式，将长流程划分为多个模块，每个模块添加模块名称，便于阅读与维护。

4.5 图表校验与导出适配

最后进行图表全面校验，包括逻辑校验、规范校验、内容校验三项。逻辑校验检查流程是否符合实际勘探业务，规范校验检查图形符号、排版布局是否符合行业标准，内容校验检查节点信息、数据参数是否准确无误。

校验完成后，根据使用场景导出对应格式。用于技术文档的导出SVG格式，保证矢量清晰度；用于汇报展示的导出PNG格式；用于系统开发对接的导出JSON格式，便于程序解析。导出前统一调整画布尺寸，去除多余空白区域，保证图表整体美观规整。

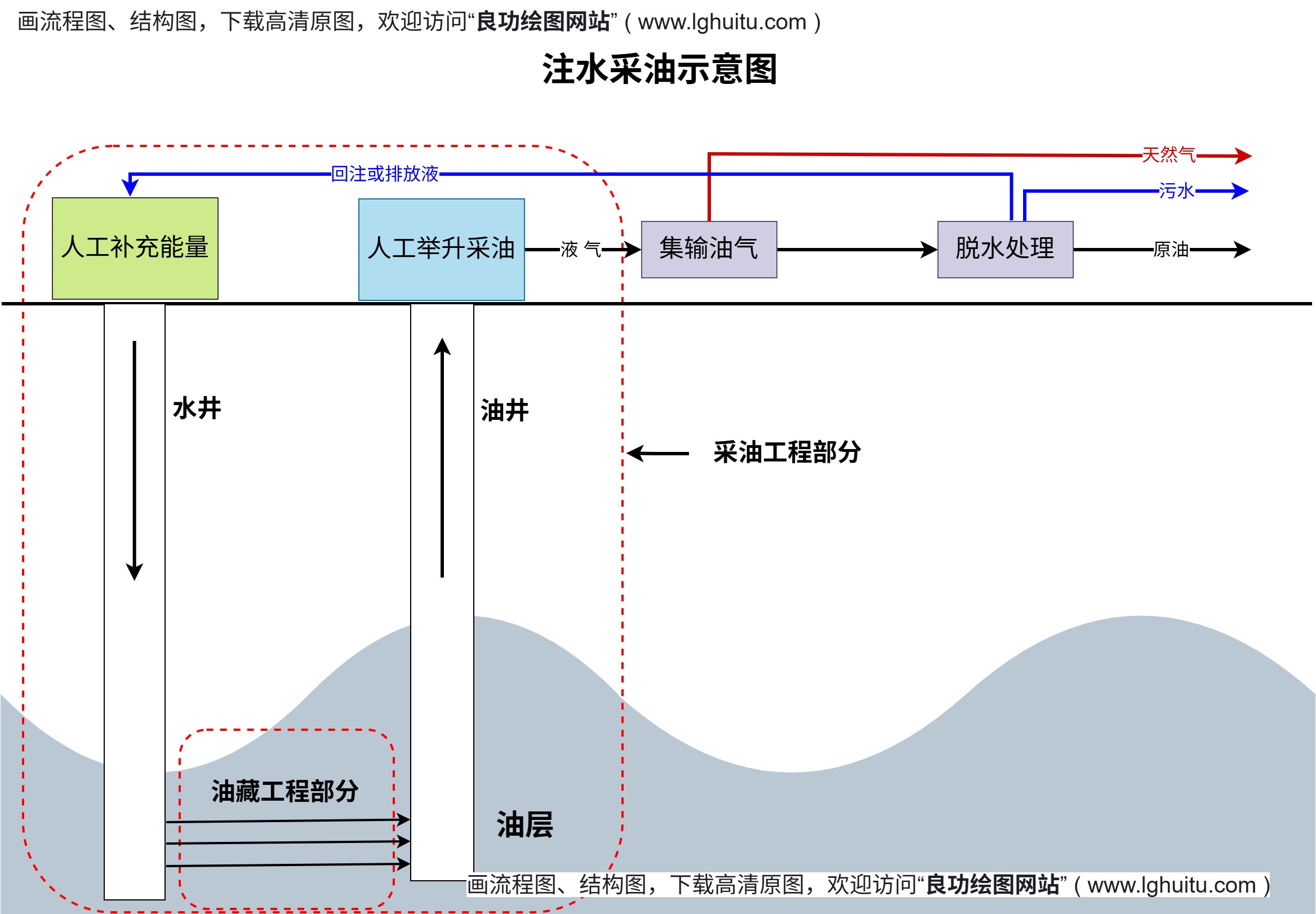

五、真实场景案例拆解

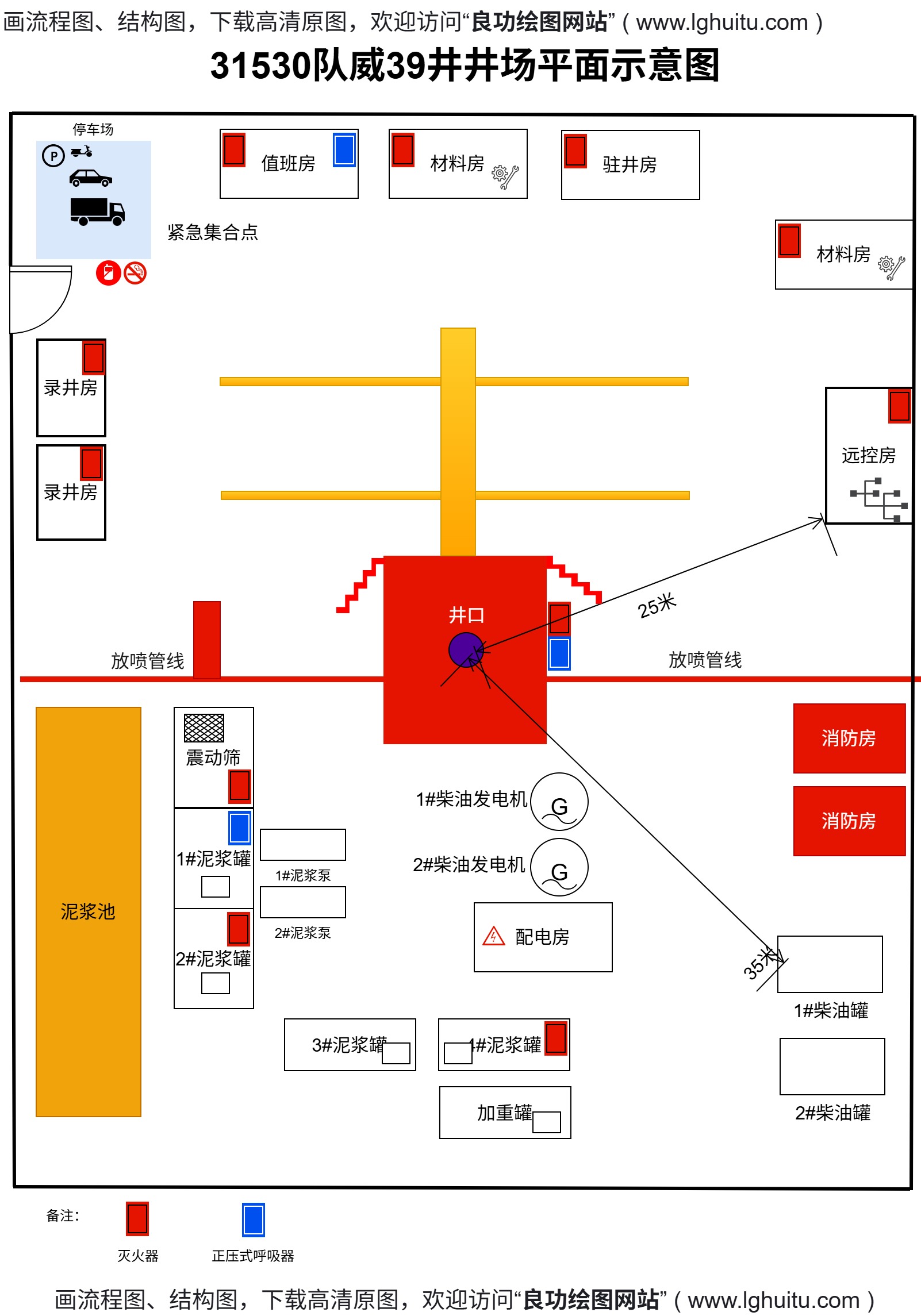

5.1 陆上二维地震勘探数据可视化流程案例

陆上二维地震勘探是油气勘探的基础技术手段，其数据可视化流程分为野外采集、数据传输、预处理、处理解释、成果输出五大模块。野外采集节点包含震源激发、检波器接收、数据初步记录操作，数据传输节点采用无线传输与现场存储双备份方式。

预处理阶段包含噪音压制、振幅补偿、静校正处理，每个操作对应独立流程节点，处理后进入质量判断节点，判断不达标则返回预处理环节。处理解释阶段包含速度分析、叠加成像、构造解释，解释成果经专家评审后进入成果输出节点，最终生成地震剖面图纸与数据报告。

该流程图采用横向分段布局，主线清晰、分支明确，可直接用于地震勘探项目的技术交底与进度管控。开发者可依据此流程设计数据处理系统的功能模块，确保系统逻辑与业务流程完全匹配。

5.2 测井与录井数据融合可视化流程案例

测井与录井数据融合是储层评价的关键环节，流程图以数据汇入为起点，分别接入测井曲线数据、录井岩性数据、气测异常数据。融合前需进行数据格式统一、深度校正、异常值剔除操作，保证多源数据时空一致性。

融合处理节点采用加权融合算法，输出融合剖面与储层参数特征数据，经储层物性判断后，分为有利储层与一般储层两个分支。有利储层进入试油设计流程，一般储层进入重新评价流程，所有中间数据与最终成果均同步至数据归档节点。

此案例流程图重点突出多源数据协同逻辑，标注了融合算法与精度指标，适合地质研究人员与数据开发人员共同使用，能够有效降低跨岗位沟通成本。

六、行业避坑指南

6.1 逻辑设计常见误区

油气勘探数据可视化流程图最常见的误区是流程断点与逻辑闭环缺失，部分绘制人员会忽略异常数据处理分支，导致流程图无法覆盖全部业务场景。此外，节点顺序颠倒也是高频问题，如将数据解释节点置于预处理节点之前，违背勘探数据处理逻辑。

多专业流程交叉时易出现层级混乱，将地震、地质、测井流程混合排布，无明确分组划分。判断节点缺少量化条件，仅使用"合格""不合格"模糊表述，无法指导实际操作。避免此类问题需严格对照勘探作业规程，逐节点核对执行顺序与判断条件。

6.2 图形与标注常见问题

图形符号误用会导致阅读歧义，如将执行节点与判断节点混用、线条样式不区分主线与分支。标注信息缺失或不规范，如未标注数据精度、技术参数、数据格式，不符合行业制图要求。

部分流程图存在过度装饰问题，使用大量色彩与特效，弱化核心信息传递。文字标注字号不一、字体混乱，影响整体专业性。绘制时需遵循极简专业原则，优先保证信息准确，再优化视觉效果。

6.3 场景适配性问题

不同场景使用同一版本流程图，会导致细节冗余或信息不足。如将详细运维版流程图用于对外汇报，内容过于繁杂；将概要版流程图用于开发设计，缺少关键逻辑信息。

此外，忽略行业规范自定义图形符号，会导致技术人员无法快速理解图表含义。绘制前需明确场景需求，严格遵循油气行业通用标准，确保流程图通用性与实用性。

七、进阶优化技巧

7.1 模块化与模板化优化

将油气勘探通用流程拆分为独立模块，如数据采集模块、预处理模块、质量控制模块、成果输出模块，形成可复用模板。后续绘制同类流程图时，直接调用对应模块拼接，提升绘制效率。

模板需保存标准化图形配置、标注格式与布局样式，保证不同流程图风格统一。对于高频使用的勘探流程，如三维地震处理、储层参数反演等，可建立专属模板库，减少重复配置工作。

7.2 交互可视化优化

面向开发者的流程图可增加交互设计，如节点点击展开详细参数、流程跳转关联系统接口、分支高亮显示核心路径。交互流程图能够更好地适配数据系统开发，便于前后端人员理解流程逻辑与数据流向。

交互标注可包含接口地址、参数类型、返回值格式等开发信息，使流程图同时具备业务说明与开发指导双重作用，提升流程图的实用价值。

7.3 多版本协同优化

针对同一勘探流程，绘制概要版、详细版、运维版三个版本，分别适配汇报、技术交底、系统维护场景。多版本流程保持核心逻辑一致，仅在细节深度上做区分，便于团队协同使用。

同时导出矢量图、位图、数据文件三种格式，满足文档编辑、展示汇报、程序调用等不同需求，实现流程图全场景适配。
