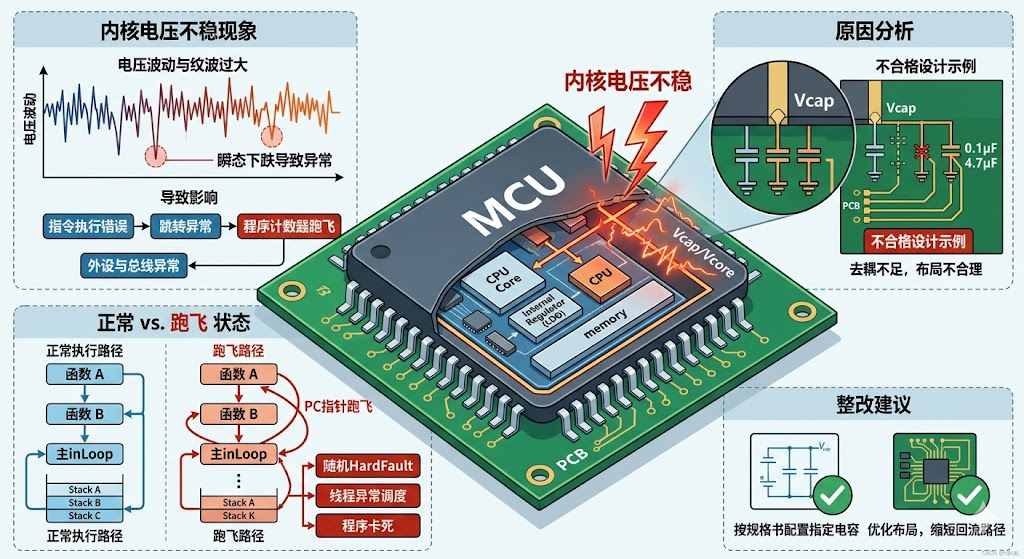

MCU内核电压不稳导致程序跑飞的现象、原因与影响
一、问题概述
本次异常的本质不是单纯的软件逻辑错误，而是内核供电不稳定 引发的系统级异常。
当芯片内部核心电压不能被稳定维持时，CPU、总线、外设控制逻辑都会受到影响，最终表现为程序执行异常，也就是现场常说的"跑飞"。
这类问题通常具有较强的迷惑性：
表面看像是线程异常、定时器异常、偶发 HardFault，甚至像软件定时或中断处理有问题；但实际根因在于供电相关电路未按规格书要求正确连接，导致内核工作电压不稳定。
二、典型现象
内核电压不稳时，系统通常不会一上电立即完全失效，而是表现出一定的随机性和偶发性，常见现象包括：
1. 运行一段时间后随机异常
系统上电后可以启动，基本功能初期也可能正常，但运行一段时间后会突然出现异常，表现为：
- 程序卡死
- 线程调度异常
- 某些任务不再按预期运行
- 定时行为紊乱
2. 异常位置不固定
问题出现时，表面上的故障点往往并不一致，例如：
- 有时记录在线程上下文
- 有时表现为中断处理异常
- 有时进入 HardFault
- 有时停在某个看似无关的函数或流程中
这类"落点不固定"的问题，正是供电不稳的典型特征之一。因为异常不是由某一条固定的软件路径触发，而是由底层电压波动随机破坏执行状态导致。
3. 降频后现象减轻
当主频下降后，问题可能明显缓解，甚至短时间内看起来恢复正常。
但这并不代表问题消失，只说明：
- 频率降低后，核心负载下降
- 瞬态电流需求减小
- 原本边缘化的供电条件暂时"勉强可用"
这种现象反而进一步说明，问题根因与供电稳定性不足高度相关。
三、原因分析
1. 根因：内核供电相关电路未按规格要求设计
芯片内部核心并不是直接以外部主电源电压工作，而是依赖内部稳压与外部配套电路共同维持稳定的内核工作电压。
如果相关引脚、电容或滤波连接没有按规格书要求实现，就会导致：
- 内核电压纹波过大
- 瞬态负载时电压下跌
- 内部稳压环路不稳定
- 核心逻辑工作在非稳定区间
最终引发随机异常。
2. 为什么会供电不稳
供电不稳通常不是"电源完全没有"，而是电源质量不达标。常见原因包括：

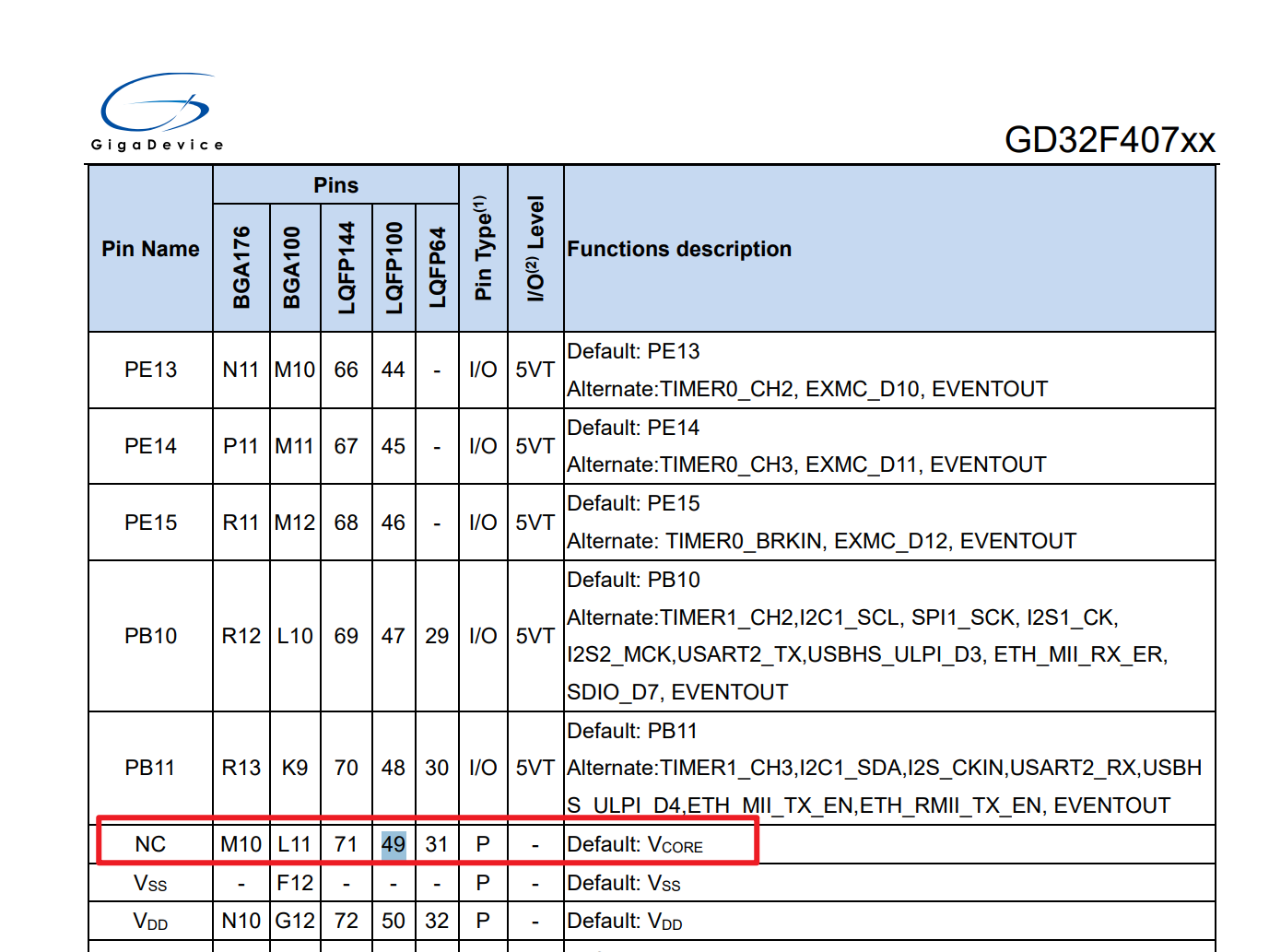

（1）关键供电引脚未正确连接
某些内核供电相关引脚虽然不是普通 I/O，但对芯片正常运行至关重要。
如果这些引脚悬空、误接，或者没有接到规定的外围网络，就会导致内部核心电压无法稳定建立。

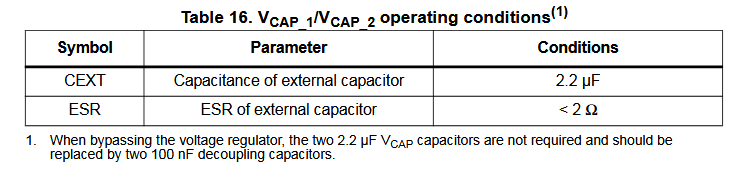

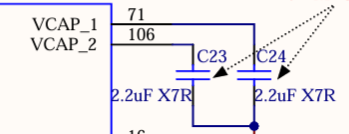

（2）未按要求配置外部电容
规格书通常会明确要求在相关引脚外接指定容量、指定类型的电容，用于：
- 稳定内部稳压输出
- 抑制高频噪声
- 提供瞬态电流支撑
- 改善局部供电完整性
如果漏接、错接，或者电容参数不符合要求，都会让内核供电处于不稳定状态。
（3）去耦与布局不合理
即使原理图名义上"接了电容"，如果 PCB 实际布局不合理，也可能造成效果大打折扣，例如：
- 电容离引脚过远
- 回流路径过长
- 地连接不良
- 局部阻抗偏大
这样会导致电容无法真正起到应有的滤波和支撑作用。
四、供电不稳带来的影响
内核电压不稳的影响不是单点故障，而是对整个系统稳定性的破坏，主要体现在以下几个方面。
1. 指令执行异常
CPU 内核依赖稳定电压完成取指、译码、执行。
一旦电压波动超出容限，就可能出现：
- 指令执行错误
- 跳转异常
- 堆栈破坏
- 程序计数器进入异常地址
这就是"程序跑飞"的直接来源。
2. 外设与总线行为异常
内核异常不仅影响 CPU 本身，也会影响和内核相关的总线访问与外设控制，进一步表现为：
- 定时器行为异常
- 通信外设偶发失常
- 中断响应异常
- 寄存器访问结果不可信
3. 系统可靠性显著下降
这类问题最危险的地方在于它不是必现故障 ，而是概率性故障。
因此在调试阶段可能难以复现，在现场运行中却会逐渐暴露，带来以下风险：
- 软件测试无法稳定覆盖
- 线上故障难定位
- 批量产品稳定性下降
- 问题被误判为软件 Bug，延误整改方向
4. 极端情况下导致系统失控
若系统处于高实时性或高安全性场景，程序跑飞可能进一步造成：
- 控制逻辑失效
- 输出状态异常
- 设备误动作
- 系统无法自恢复
因此，这不是一般意义上的"小概率异常"，而是必须尽快整改的硬件设计问题。
五、为什么这种问题容易被误判
这类问题很容易被误认为是：
- RTOS 调度异常
- 定时器软件逻辑问题
- 某个线程栈溢出
- 某个中断处理写错
- 偶发内存踩踏
原因在于它的表现落点总是在"软件层"暴露出来，但根因实际上在"硬件供电层"。
如果只围绕故障现场的软件调用栈反复排查，往往会陷入反复修改却无法根治的问题。
六、整改建议
1. 按规格书重新检查供电相关设计
重点检查：
- 内核供电相关引脚是否正确连接
- 外围电容是否按要求配置
- 电容容量、类型、ESR 等参数是否满足要求
- 是否存在悬空、误标、误连情况
2. 复核 PCB 布局
重点确认：
- 电容是否尽可能靠近对应引脚
- 接地回路是否短且完整
- 局部供电回路阻抗是否过大
- 是否存在跨层绕行或细线串联问题
3. 临时措施只能作为缓解，不能替代整改
例如降频、降低负载、减少高动态切换，确实可能暂时缓解问题。
但这些措施只能说明问题与供电裕量有关，不能替代硬件按规格修正。
七、结论
本问题的核心结论是：
程序跑飞只是表象，根因是内核供电设计未按规格要求实现，导致核心电压不稳定。
其直接后果包括：
- 系统运行随机异常
- 故障位置不固定
- 可能进入 HardFault
- 降频后暂时缓解
- 长期运行可靠性不足
因此，这类问题应优先按供电设计不符合规格要求的方向处理，而不应仅停留在软件层面反复排查。
