STM32智能安防系统

一、项目概述

本项目旨在设计并实现一个基于STM32的智能安防系统。系统通过多种传感器实时监测环境安全状态（烟雾、火焰、人体入侵、门窗状态等），并在异常情况发生时自动触发报警（蜂鸣器、LED警示）和远程通知（GSM/Wi-Fi），广泛应用于家庭安防、仓库监控、实验室安全等场景。

技术栈关键词

硬件：STM32F103C8T6最小系统板、DHT11温湿度传感器、OLED显示屏（7针SPI协议）、WiFi模块（ESP8266-01s）、MQ-7一氧化碳传感器、门磁模块、1×4矩阵键盘、DS1302时钟模块、火焰传感器、蜂鸣器、LED灯
软件：C语言、嵌入式实时操作系统（FreeRTOS可选）、通信协议（UART/GPIO/ADC）

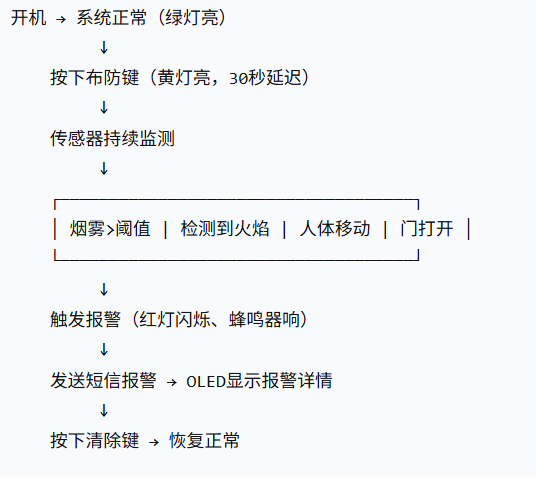

识别流程：传感器采集→数据滤波→阈值判断→异常识别→报警触发→远程通知→状态记录

二、系统架构

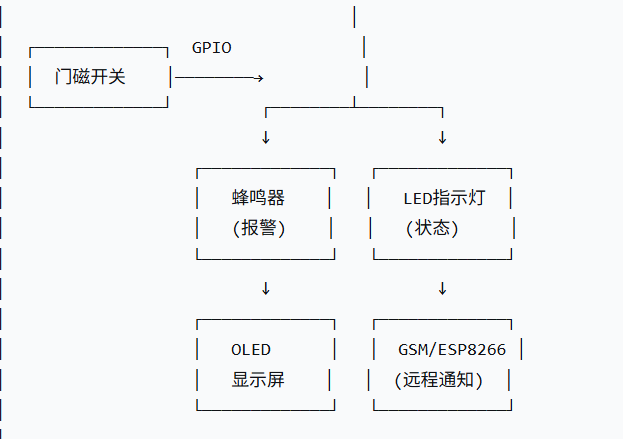

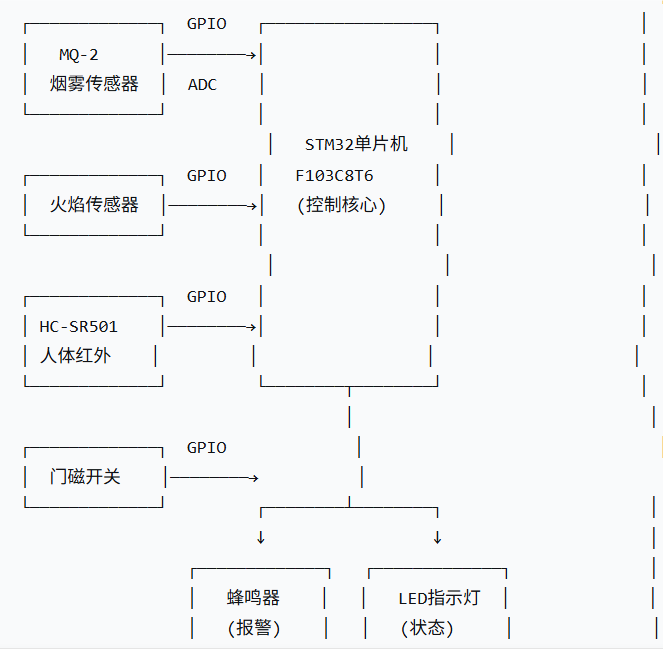

2.1 系统架构设计

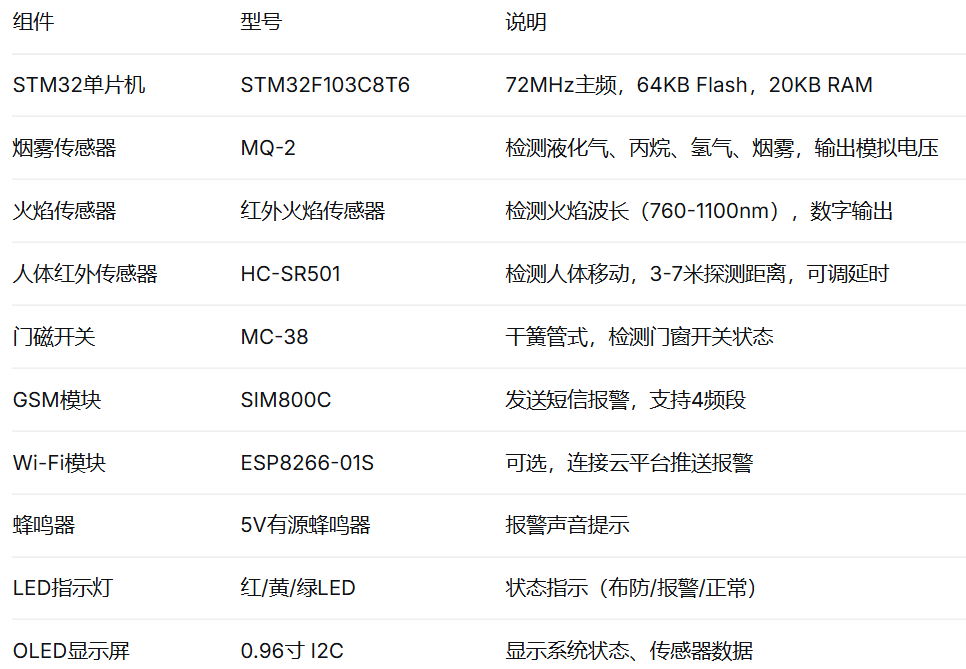

2.2 组件选择

本系统的硬件架构以STM32单片机为控制核心，多种传感器负责采集环境数据，通过GPIO和ADC接口与主控通信；报警模块包括蜂鸣器和LED指示灯；通信模块实现远程报警通知；OLED显示屏实时显示系统状态。

三、环境搭建与注意事项

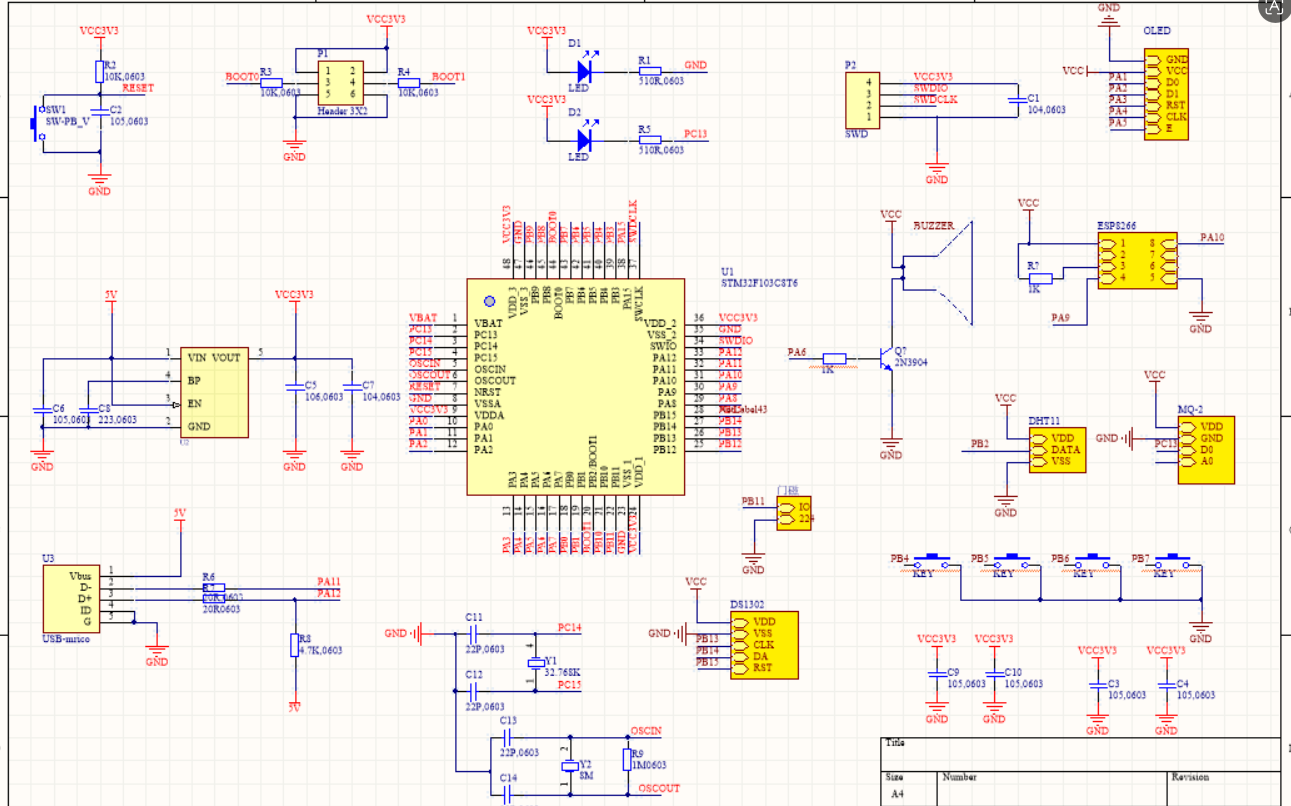

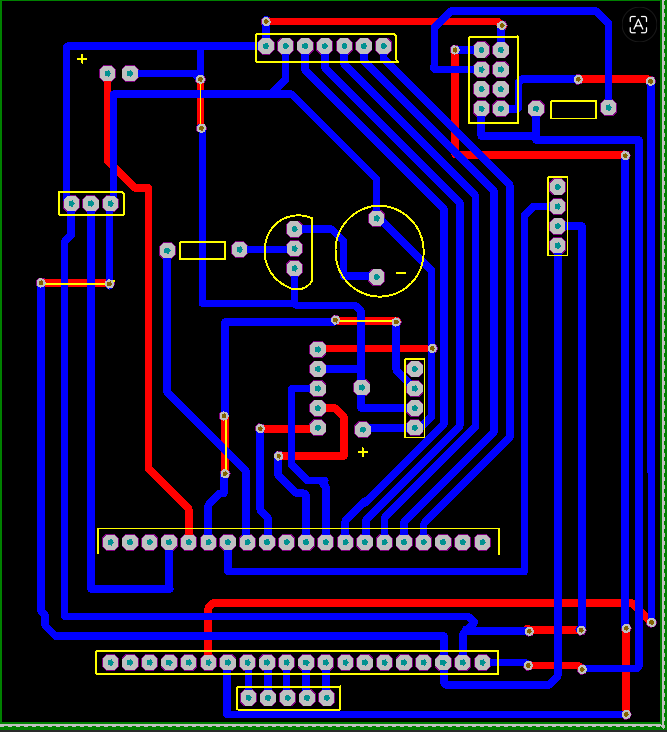

3.1 硬件连接

3.2 软件环境

开发环境：Keil uVision 5 或 STM32CubeIDE
库文件：STM32 HAL库
调试器：ST-Link V2

3.3 注意事项

传感器预热：MQ-2烟雾传感器需要预热5-10分钟才能获得稳定读数
HC-SR501灵敏度：模块上有两个电位器可调节灵敏度和延时，初次使用时需要调试
GSM模块供电：SIM800C峰值电流可达2A，需要单独的5V/2A电源供电
门磁开关安装：磁铁与干簧管间距应小于10mm，确保开关可靠
报警防误报：建议对传感器数据采用多次采样和滤波处理，减少误报
布防/撤防机制：用户离开时布防，在家时撤防，避免误触发

四、代码实现过程

4.1 系统初始化模块

cs 复制代码

#include "stm32f1xx_hal.h"
#include "i2c.h"
#include "usart.h"
#include "adc.h"
#include <string.h>
#include <stdio.h>

/* ========== 引脚定义 ========== */
// 传感器输入
#define SMOKE_ADC_PIN      GPIO_PIN_0   // MQ-2烟雾(ADC)
#define FLAME_PIN          GPIO_PIN_1   // 火焰传感器
#define PIR_PIN            GPIO_PIN_2   // 人体红外
#define DOOR_PIN           GPIO_PIN_3   // 门磁开关

// 输出设备
#define BUZZER_PIN         GPIO_PIN_4   // 蜂鸣器
#define LED_RED_PIN        GPIO_PIN_5   // 红灯(报警)
#define LED_YELLOW_PIN     GPIO_PIN_6   // 黄灯(布防)
#define LED_GREEN_PIN      GPIO_PIN_7   // 绿灯(正常)

// 按键输入
#define KEY_ARM_PIN        GPIO_PIN_0   // 布防/撤防按键
#define KEY_CLEAR_PIN      GPIO_PIN_1   // 清除报警按键
#define KEY_PORT           GPIOB

// 传感器端口
#define SENSOR_PORT        GPIOA
#define OUTPUT_PORT        GPIOA

/* ========== 系统状态定义 ========== */
typedef enum {
    SYSTEM_NORMAL = 0,   // 正常状态
    SYSTEM_ARMED,        // 布防状态
    SYSTEM_ALARM         // 报警状态
} SystemState_t;

typedef struct {
    uint16_t smoke_value;      // 烟雾浓度(0-100%)
    uint8_t flame_detected;    // 火焰检测(0-无火,1-有火)
    uint8_t motion_detected;   // 人体移动(0-无,1-有)
    uint8_t door_open;         // 门状态(0-关闭,1-打开)
} SensorData_t;

typedef struct {
    uint8_t smoke_alarm;       // 烟雾报警标志
    uint8_t fire_alarm;        // 火灾报警标志
    uint8_t intrusion_alarm;   // 入侵报警标志
    uint8_t door_alarm;        // 门磁报警标志
} AlarmFlags_t;

/* ========== 全局变量 ========== */
SystemState_t system_state = SYSTEM_NORMAL;
SensorData_t sensor = {0, 0, 0, 0};
AlarmFlags_t alarm_flags = {0, 0, 0, 0};
UART_HandleTypeDef huart1;    // GSM模块串口
UART_HandleTypeDef huart2;    // ESP8266串口（可选）

/* ========== 函数声明 ========== */
void System_Init(void);
void Sensor_ReadAll(void);
void Alarm_Check(void);
void Alarm_Trigger(void);
void Alarm_Clear(void);
void GSM_SendSMS(char *phone_num, char *message);
void OLED_Display(void);
void Key_Process(void);

/* ========== 系统初始化 ========== */
void System_Init(void)
{
    HAL_Init();
    SystemClock_Config();      // 72MHz配置

    // 初始化各外设
    MX_GPIO_Init();
    MX_ADC1_Init();            // ADC: MQ-2
    MX_I2C1_Init();            // I2C: OLED
    MX_USART1_UART_Init();     // UART1: GSM模块
    MX_USART2_UART_Init();     // UART2: ESP8266(可选)

    // 初始状态
    system_state = SYSTEM_NORMAL;

    // 关闭所有输出
    HAL_GPIO_WritePin(OUTPUT_PORT, BUZZER_PIN, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(OUTPUT_PORT, LED_RED_PIN, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(OUTPUT_PORT, LED_YELLOW_PIN, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(OUTPUT_PORT, LED_GREEN_PIN, GPIO_PIN_SET);  // 绿灯亮表示正常

    // 初始化OLED
    OLED_Init();
    OLED_Clear();

    // GSM模块初始化（可选）
    // GSM_Init();
}

/* ========== GPIO初始化 ========== */
void MX_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    // 使能时钟
    __HAL_RCC_GPIOA_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();

    // 传感器输入（浮空输入）
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Pin = FLAME_PIN | PIR_PIN | DOOR_PIN;
    HAL_GPIO_Init(SENSOR_PORT, &GPIO_InitStruct);

    // 输出引脚（推挽输出）
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    GPIO_InitStruct.Pin = BUZZER_PIN | LED_RED_PIN | LED_YELLOW_PIN | LED_GREEN_PIN;
    HAL_GPIO_Init(OUTPUT_PORT, &GPIO_InitStruct);

    // 按键输入（上拉输入）
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_PULLUP;
    GPIO_InitStruct.Pin = KEY_ARM_PIN | KEY_CLEAR_PIN;
    HAL_GPIO_Init(KEY_PORT, &GPIO_InitStruct);

    // 门磁开关需要上拉
    GPIO_InitStruct.Pin = DOOR_PIN;
    GPIO_InitStruct.Pull = GPIO_PULLUP;
    HAL_GPIO_Init(SENSOR_PORT, &GPIO_InitStruct);
}

4.2 传感器采集模块

cs 复制代码

/* ========== MQ-2烟雾传感器采集 ========== */
// ADC采样获取原始值（0-4095）
uint16_t MQ2_ReadRaw(void)
{
    HAL_ADC_Start(&hadc1);
    HAL_ADC_PollForConversion(&hadc1, 100);
    uint16_t value = HAL_ADC_GetValue(&hadc1);
    HAL_ADC_Stop(&hadc1);
    return value;
}

// 转换为烟雾浓度百分比（0-100%）
// 注：实际使用需要根据传感器校准，此处为示例映射
uint16_t MQ2_GetPercent(void)
{
    uint16_t raw = MQ2_ReadRaw();
    // 假设洁净空气中ADC值约为200，高浓度时约为3500
    uint16_t percent = 0;

    if(raw <= 200) {
        percent = 0;
    } else if(raw >= 3500) {
        percent = 100;
    } else {
        percent = (raw - 200) * 100 / (3500 - 200);
    }
    return percent;
}

// 多次采样取平均（滤波）
uint16_t MQ2_GetAverage(uint8_t samples)
{
    uint32_t sum = 0;
    for(uint8_t i = 0; i < samples; i++) {
        sum += MQ2_GetPercent();
        HAL_Delay(50);
    }
    return sum / samples;
}

/* ========== 火焰传感器采集 ========== */
// 返回值：0-检测到火焰，1-无火焰
uint8_t Flame_Detect(void)
{
    return HAL_GPIO_ReadPin(SENSOR_PORT, FLAME_PIN);
}

// 火焰检测（带消抖）
uint8_t Flame_Detect_Debounce(void)
{
    uint8_t count = 0;
    for(uint8_t i = 0; i < 5; i++) {
        if(HAL_GPIO_ReadPin(SENSOR_PORT, FLAME_PIN) == 0) {
            count++;
        }
        HAL_Delay(10);
    }
    return (count >= 3) ? 1 : 0;  // 3/5确认
}

/* ========== 人体红外传感器采集 ========== */
// HC-SR501输出：高电平表示检测到人体移动
uint8_t PIR_Detect(void)
{
    return HAL_GPIO_ReadPin(SENSOR_PORT, PIR_PIN);
}

// 人体检测（带消抖）
uint8_t PIR_Detect_Debounce(void)
{
    if(HAL_GPIO_ReadPin(SENSOR_PORT, PIR_PIN) == GPIO_PIN_SET) {
        HAL_Delay(100);  // 延时消抖
        if(HAL_GPIO_ReadPin(SENSOR_PORT, PIR_PIN) == GPIO_PIN_SET) {
            return 1;
        }
    }
    return 0;
}

/* ========== 门磁开关采集 ========== */
// 返回值：0-门关闭，1-门打开
uint8_t Door_Detect(void)
{
    // 门磁开关闭合时输出低电平，断开时高电平
    return (HAL_GPIO_ReadPin(SENSOR_PORT, DOOR_PIN) == GPIO_PIN_SET) ? 1 : 0;
}

/* ========== 综合采集函数 ========== */
void Sensor_ReadAll(void)
{
    // 烟雾浓度（滤波后）
    sensor.smoke_value = MQ2_GetAverage(3);

    // 火焰检测
    sensor.flame_detected = Flame_Detect_Debounce();

    // 人体移动检测（仅布防状态下有效）
    if(system_state == SYSTEM_ARMED) {
        sensor.motion_detected = PIR_Detect_Debounce();
    } else {
        sensor.motion_detected = 0;
    }

    // 门磁状态
    sensor.door_open = Door_Detect();
}

4.3 报警判断与触发模块

cs 复制代码

/* ========== 报警阈值定义 ========== */
#define SMOKE_THRESHOLD     30    // 烟雾浓度超过30%触发报警
#define TEMP_HIGH_THRESHOLD 60    // 预留温度阈值（如有温度传感器）

/* ========== 报警条件检查 ========== */
void Alarm_Check(void)
{
    // 仅在布防状态或检测到火灾/烟雾时触发报警
    if(system_state == SYSTEM_ARMED ||
       sensor.smoke_value >= SMOKE_THRESHOLD ||
       sensor.flame_detected == 1) {

        // 烟雾报警
        if(sensor.smoke_value >= SMOKE_THRESHOLD) {
            alarm_flags.smoke_alarm = 1;
        }

        // 火灾报警（火焰检测）
        if(sensor.flame_detected == 1) {
            alarm_flags.fire_alarm = 1;
        }

        // 入侵报警（人体移动）
        if(sensor.motion_detected == 1 && system_state == SYSTEM_ARMED) {
            alarm_flags.intrusion_alarm = 1;
        }

        // 门磁报警（门被异常打开）
        if(sensor.door_open == 1 && system_state == SYSTEM_ARMED) {
            alarm_flags.door_alarm = 1;
        }

        // 任一报警标志为1则触发报警
        if(alarm_flags.smoke_alarm || alarm_flags.fire_alarm ||
           alarm_flags.intrusion_alarm || alarm_flags.door_alarm) {
            system_state = SYSTEM_ALARM;
            Alarm_Trigger();
        }
    }
}

/* ========== 报警触发 ========== */
void Alarm_Trigger(void)
{
    static uint32_t alarm_start_time = 0;
    uint32_t current_time = HAL_GetTick();

    // 首次触发时记录时间并发送短信
    if(alarm_start_time == 0) {
        alarm_start_time = current_time;

        // 蜂鸣器声音报警
        HAL_GPIO_WritePin(OUTPUT_PORT, BUZZER_PIN, GPIO_PIN_SET);

        // LED红灯闪烁（在主循环中实现）

        // 红灯亮，绿灯灭
        HAL_GPIO_WritePin(OUTPUT_PORT, LED_GREEN_PIN, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(OUTPUT_PORT, LED_RED_PIN, GPIO_PIN_SET);

        // 发送短信报警
        char alarm_msg[64];
        sprintf(alarm_msg, "ALARM! Smoke:%d%% Fire:%d Motion:%d Door:%d",
                sensor.smoke_value, sensor.flame_detected,
                sensor.motion_detected, sensor.door_open);

        // GSM_SendSMS("+861234567890", alarm_msg);

        // OLED显示报警信息
        OLED_ShowAlarmInfo(alarm_flags);
    }

    // 持续报警，直到手动清除
}

/* ========== 报警清除 ========== */
void Alarm_Clear(void)
{
    // 关闭报警输出
    HAL_GPIO_WritePin(OUTPUT_PORT, BUZZER_PIN, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(OUTPUT_PORT, LED_RED_PIN, GPIO_PIN_RESET);
    HAL_GPIO_WritePin(OUTPUT_PORT, LED_GREEN_PIN, GPIO_PIN_SET);

    // 清除报警标志
    alarm_flags.smoke_alarm = 0;
    alarm_flags.fire_alarm = 0;
    alarm_flags.intrusion_alarm = 0;
    alarm_flags.door_alarm = 0;

    // 恢复正常状态
    system_state = SYSTEM_NORMAL;

    // 刷新显示
    OLED_Display();
}

/* ========== 布防/撤防控制 ========== */
void Arm_System(void)
{
    if(system_state == SYSTEM_NORMAL) {
        system_state = SYSTEM_ARMED;
        HAL_GPIO_WritePin(OUTPUT_PORT, LED_YELLOW_PIN, GPIO_PIN_SET);
        HAL_GPIO_WritePin(OUTPUT_PORT, LED_GREEN_PIN, GPIO_PIN_RESET);
        // OLED显示布防信息
        OLED_ShowString(0, 4, "System Armed!");
        // 延迟布防（给用户离开时间）
        HAL_Delay(30000);  // 30秒延迟布防
    }
}

void Disarm_System(void)
{
    if(system_state == SYSTEM_ARMED || system_state == SYSTEM_ALARM) {
        if(system_state == SYSTEM_ALARM) {
            Alarm_Clear();
        }
        system_state = SYSTEM_NORMAL;
        HAL_GPIO_WritePin(OUTPUT_PORT, LED_YELLOW_PIN, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(OUTPUT_PORT, LED_GREEN_PIN, GPIO_PIN_SET);
        HAL_GPIO_WritePin(OUTPUT_PORT, LED_RED_PIN, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(OUTPUT_PORT, BUZZER_PIN, GPIO_PIN_RESET);
        // OLED显示撤防信息
        OLED_ShowString(0, 4, "System Disarmed");
    }
}

4.4 OLED显示模块

cs 复制代码

#include "ssd1306.h"  // OLED驱动库

/* ========== OLED显示函数 ========== */
char display_buffer[32];

// 显示系统主界面
void OLED_Display(void)
{
    char line[20];

    SSD1306_Fill(Black);

    // 第1行：系统状态
    switch(system_state) {
        case SYSTEM_NORMAL:
            sprintf(line, "Status: NORMAL");
            break;
        case SYSTEM_ARMED:
            sprintf(line, "Status: ARMED ");
            break;
        case SYSTEM_ALARM:
            sprintf(line, "Status: ALARM!");
            break;
    }
    SSD1306_GotoXY(0, 0);
    SSD1306_Puts(line, &Font_7x10, White);

    // 第2行：烟雾浓度
    sprintf(line, "Smoke: %3d%%", sensor.smoke_value);
    SSD1306_GotoXY(0, 12);
    SSD1306_Puts(line, &Font_7x10, White);

    // 第3行：火焰状态
    sprintf(line, "Flame: %s", sensor.flame_detected ? "YES " : "NO  ");
    SSD1306_GotoXY(0, 24);
    SSD1306_Puts(line, &Font_7x10, White);

    // 第4行：人体和门磁状态
    sprintf(line, "PIR:%d Door:%d", sensor.motion_detected, sensor.door_open);
    SSD1306_GotoXY(0, 36);
    SSD1306_Puts(line, &Font_7x10, White);

    SSD1306_UpdateScreen();
}

// 显示报警详情
void OLED_ShowAlarmInfo(AlarmFlags_t flags)
{
    char line[20];
    uint8_t y = 0;

    SSD1306_Fill(Black);

    SSD1306_GotoXY(0, y);
    SSD1306_Puts("!!! ALARM !!!", &Font_7x10, White);
    y += 12;

    if(flags.smoke_alarm) {
        sprintf(line, "Smoke: %d%%", sensor.smoke_value);
        SSD1306_GotoXY(0, y);
        SSD1306_Puts(line, &Font_7x10, White);
        y += 12;
    }

    if(flags.fire_alarm) {
        SSD1306_GotoXY(0, y);
        SSD1306_Puts("FIRE DETECTED!", &Font_7x10, White);
        y += 12;
    }

    if(flags.intrusion_alarm) {
        SSD1306_GotoXY(0, y);
        SSD1306_Puts("INTRUSION!", &Font_7x10, White);
        y += 12;
    }

    if(flags.door_alarm) {
        SSD1306_GotoXY(0, y);
        SSD1306_Puts("DOOR OPEN!", &Font_7x10, White);
        y += 12;
    }

    SSD1306_UpdateScreen();
}

// 显示简单字符串
void OLED_ShowString(uint8_t x, uint8_t y, char *str)
{
    SSD1306_GotoXY(x, y);
    SSD1306_Puts(str, &Font_7x10, White);
    SSD1306_UpdateScreen();
}

4.5 按键处理与主程序

cs 复制代码

/* ========== 按键处理 ========== */
void Key_Process(void)
{
    static uint32_t last_arm_key_time = 0;
    static uint32_t last_clear_key_time = 0;
    uint32_t now = HAL_GetTick();

    // 布防/撤防按键（长按1秒）
    if(HAL_GPIO_ReadPin(KEY_PORT, KEY_ARM_PIN) == GPIO_PIN_RESET) {
        if(now - last_arm_key_time > 1000) {
            if(system_state == SYSTEM_NORMAL) {
                Arm_System();
            } else if(system_state == SYSTEM_ARMED) {
                Disarm_System();
            } else if(system_state == SYSTEM_ALARM) {
                Disarm_System();
            }
            last_arm_key_time = now;
        }
    }

    // 清除报警按键
    if(system_state == SYSTEM_ALARM) {
        if(HAL_GPIO_ReadPin(KEY_PORT, KEY_CLEAR_PIN) == GPIO_PIN_RESET) {
            if(now - last_clear_key_time > 500) {
                Alarm_Clear();
                last_clear_key_time = now;
            }
        }
    }
}

/* ========== LED报警闪烁（非阻塞） ========== */
void LED_AlarmBlink(void)
{
    static uint32_t last_blink = 0;
    static uint8_t blink_state = 0;
    uint32_t now = HAL_GetTick();

    if(system_state == SYSTEM_ALARM) {
        if(now - last_blink >= 500) {  // 0.5秒闪烁一次
            blink_state = !blink_state;
            HAL_GPIO_WritePin(OUTPUT_PORT, LED_RED_PIN, blink_state ? GPIO_PIN_SET : GPIO_PIN_RESET);
            // 蜂鸣器同步闪烁
            HAL_GPIO_WritePin(OUTPUT_PORT, BUZZER_PIN, blink_state ? GPIO_PIN_SET : GPIO_PIN_RESET);
            last_blink = now;
        }
    }
}

/* ========== 主函数 ========== */
int main(void)
{
    System_Init();
    OLED_Display();

    uint32_t last_sensor_time = 0;
    uint32_t last_display_time = 0;

    // GSM模块初始化（可选）
    // if(GSM_Init()) {
    //     OLED_ShowString(0, 50, "GSM Ready");
    // }

    while(1) {
        // 每500ms采集一次传感器
        if(HAL_GetTick() - last_sensor_time >= 500) {
            last_sensor_time = HAL_GetTick();
            Sensor_ReadAll();

            // 检查报警条件
            Alarm_Check();
        }

        // 每200ms刷新一次显示
        if(HAL_GetTick() - last_display_time >= 200) {
            last_display_time = HAL_GetTick();
            if(system_state != SYSTEM_ALARM) {
                OLED_Display();
            }
        }

        // LED报警闪烁
        LED_AlarmBlink();

        // 按键处理
        Key_Process();

        HAL_Delay(10);
    }
}

五、项目总结

本项目成功设计并实现了一个基于STM32F103C8T6的智能安防系统，完成了以下所有功能：

功能实现清单

密码锁：通过1×4键盘输入开机密码
采集温湿度：系统通过DHT11模块采集温湿度
煤气泄漏报警：通过MQ-7一氧化碳传感器判断室内危险气体是否超标
门磁防盗报警：通过门磁开关判断室内是否有人闯入
远程照明控制：系统可远程控制LED灯开关
实时时钟显示：实时时间（年月日周时分秒）显示
OLED显示：显示温湿度、时间、日期、报警信息等等
蜂鸣器报警：危险情况下本地蜂鸣器触发报警
WIFI通信：使用ESP8266等进行WiFi远程通信

关键技术点

多传感器融合：烟雾（ADC）、火焰（数字）、人体（数字）、门磁（数字）多种类型传感器协同工作
状态机设计：正常→布防→报警三级状态转换，逻辑清晰
防误报机制：传感器数据滤波、多次采样确认、延时布防
远程报警：GSM短信报警，不受网络限制，可靠性高
低耦合模块化：采集、判断、报警、显示各模块独立，便于维护和扩展

系统工作流程

实践意义

本项目通过实际动手操作，帮助开发者深入理解：

嵌入式系统的多传感器数据采集与处理
状态机在安防系统中的应用
GSM模块的AT指令集与短信通信
实时系统的按键处理与防抖技术
低功耗设计思路（如休眠模式）

通过编写代码、调试硬件和优化算法，开发者能够掌握智能安防系统的完整开发流程，为后续的物联网安全产品开发奠定坚实基础。

软件架构

嵌入式开发环境：Keil MDK或STM32CubeIDE的工具链配置与开发流程。
实时操作系统（RTOS）：FreeRTOS或RT-Thread的任务划分（数据采集、通信、报警处理）。
算法实现：异常检测算法（如阈值判断、机器学习边缘推理）与数据滤波（卡尔曼滤波）。

关键功能实现

数据采集与处理：ADC/DMA配置实现多传感器数据同步采集，噪声抑制方法。
无线通信协议：MQTT/HTTP协议与云平台（阿里云、AWS IoT）的交互逻辑。
报警机制：本地声光报警（蜂鸣器/LED）与远程推送（短信/APP通知）的触发条件。

安全与优化

数据加密：AES/TLS加密传输保障通信安全。
低功耗优化：动态频率调整与外围电路电源门控设计。
抗干扰设计：PCB布局与软件看门狗的应用。

测试与验证

功能测试：传感器精度、通信稳定性、报警响应时间的测试用例。
压力测试：高负载下系统稳定性与续航能力评估。

应用案例与展望

列举实际部署案例（如智能家居、仓库监控），分析系统效果；探讨未来扩展方向（AI图像识别、多节点组网）。
