rk3576（5）之编些简单GPIO驱动

1、简介

rk3576+buildroot+设备树GPIO驱动编写。

移植了系统，总要编写一个驱动吧，之前学习驱动的时候，文档主要都是使用正点原子的，但是自己看了每一个寄存器以及相关配置，建议自己学习的人也要动手写一下，很多地方都是看着简单但是动手以后发觉并不了解的

2、GPIO寄存器

2.1、选取引脚

首先选取一个GPIO口，我选择的是Pin Name是GPIO4_A4 ，Pin是1C5， 在数据手册Rockchip_RK3576_Datasheet_V1.1-20240430.pdf 里看一下这个引脚**，**

可以看到这个引脚有很多功能，所以肯定是需要指定作为GPIO口的。

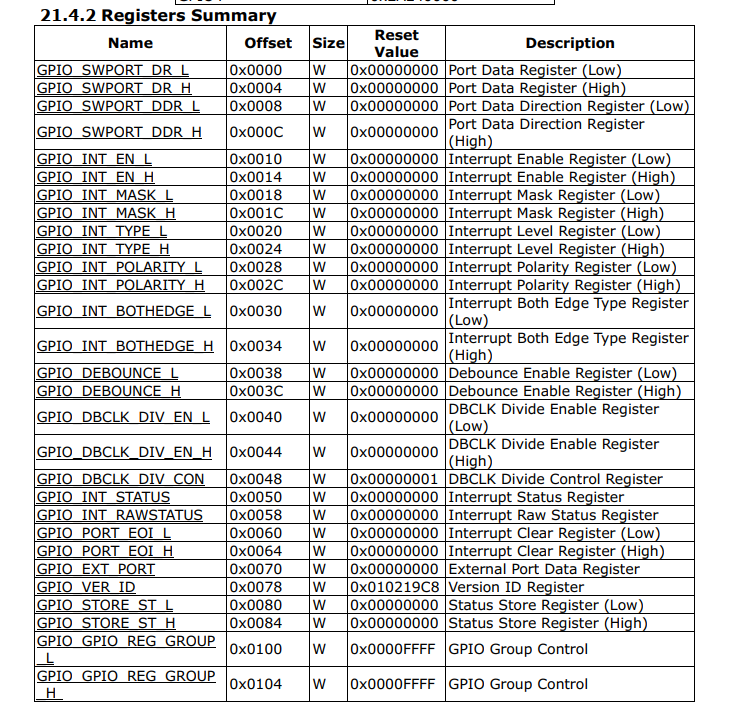

2.2、查看寄存器信息

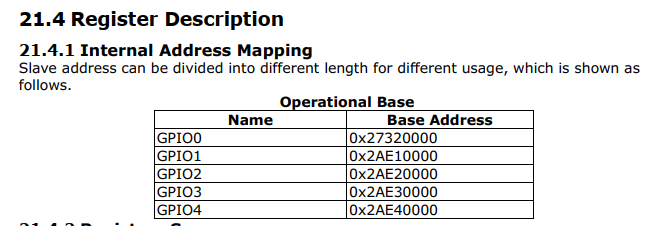

打开RockChip官方文档Rockchip_RK3576_TRM_Part1_V1.2_20240624.pdf，Chapter 21 GPIO章节，第一个就是寄存器的地址：

这代表了寄存器GPIOx的首地址，之后就是设置偏移量和大小了

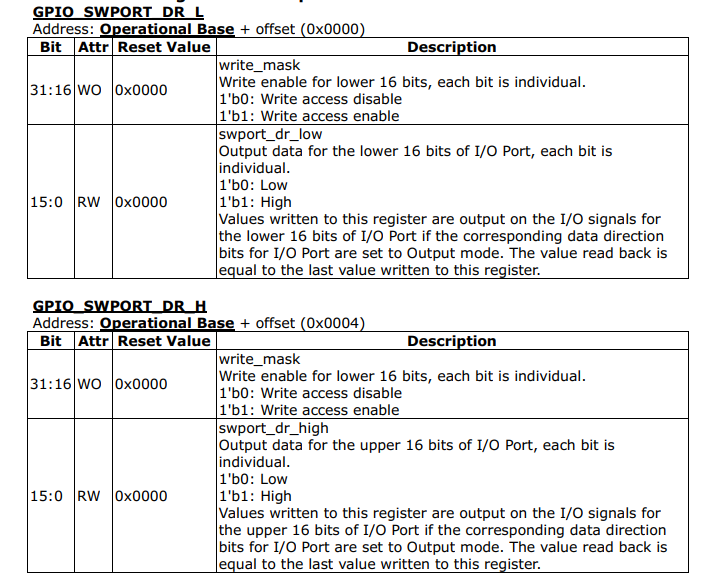

2.3、GPIO_SWPORT_DR L/H

这是GPIO的SWPORT数据寄存器，分为低16位的SWPORT_DR_L和高16位的SWPORT_DR_H，主要作用是‌配置和控制I/O端口的输出状态

输出数据控制‌

低16位寄存器（SWPORT_DR_L）：对应I/O端口的低16位引脚，写入的数值会直接输出到对应引脚，1'b0对应低电平，1'b1对应高电平；读取该寄存器会返回最后一次写入的值。
高16位寄存器（SWPORT_DR_H）：对应I/O端口的高16位引脚，功能和低16位寄存器一致，负责控制高16位引脚的输出电平。

写入权限管理‌,两个寄存器的高16位（31:16）是写入掩码位，每个位对应低16位数据寄存器的一个位：

1'b0：禁止对应低16位数据位的写入操作
1'b1：允许对应低16位数据位的写入操作

这个设计可以避免误写寄存器，提升操作的安全性。

这里需要知道，一共有五组GPIO。每组GPIO有32个GPIO口，然后A0-A7，B0-B7是低16位，C0-C7,D0-D7是高16位

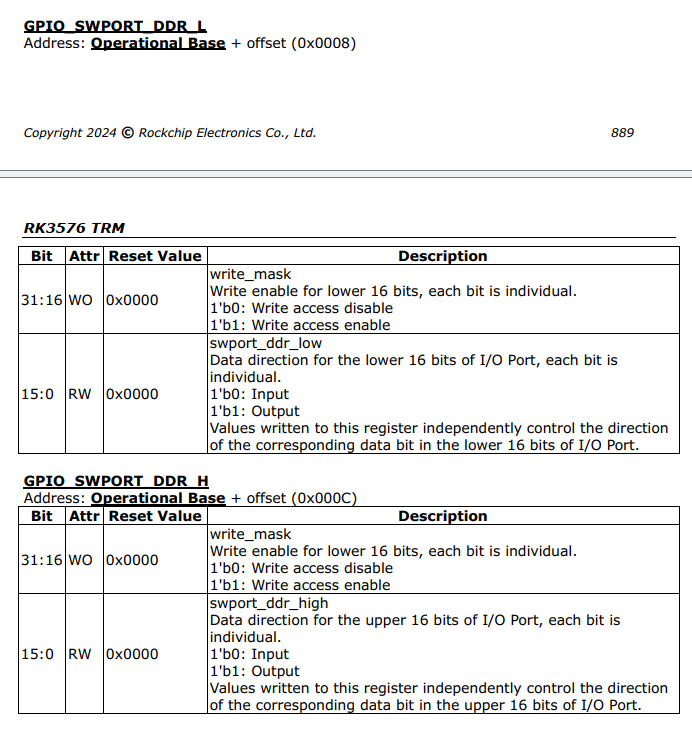

2.4、GPIO_SWPORT_DDR L/H

这个功能和设置电平一样，只是设置输入或者输出

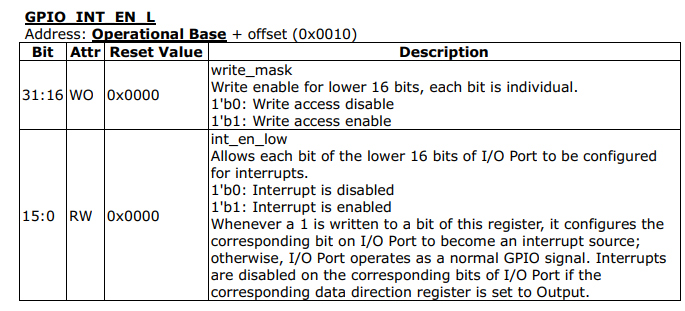

2.5、GPIO_INT_EN L/H

用于设置中断，其它的与上面一致

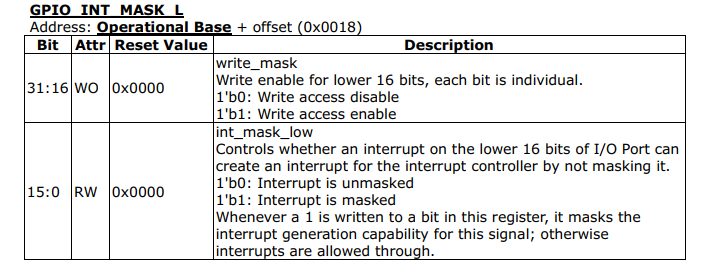

2.6、GPIO_INT_MASK L/H

中断屏蔽控制器，写入1则屏蔽对应引脚中断，写入0则允许中断触发，其它的与上面一致

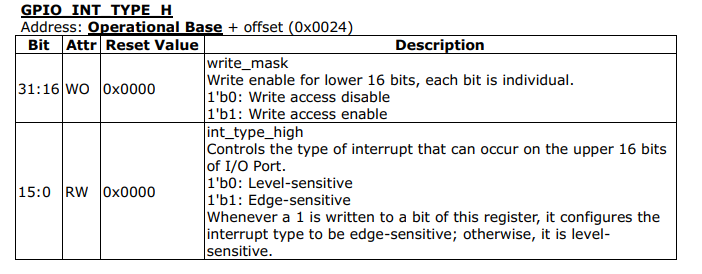

2.7、GPIO_INT_TYPE L/H

配置中断触发类型：

写入1'b0：对应引脚为‌电平触发‌中断，中断状态由引脚电平高低决定
写入1'b1：对应引脚为‌边沿触发‌中断，中断状态由引脚电平的上升沿或下降沿触发
注意：写入1时配置为边沿触发，写入0时配置为电平触发

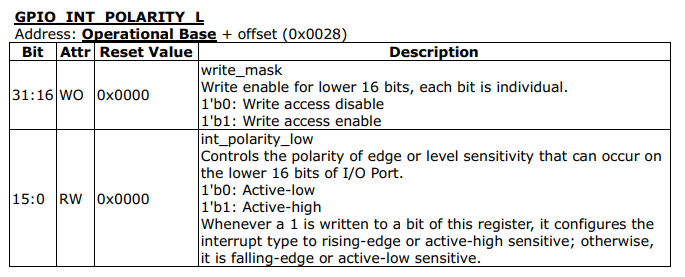

2.8、GPIO_INT_POLARITY L/H

配置中断触发极性：

1'b0：配置为低电平有效或下降沿触发中断
1'b1：配置为高电平有效或上升沿触发中断
触发逻辑：向某一位写入1，则该引脚中断为上升沿/高电平有效；写入0则为下降沿/低电平有效。

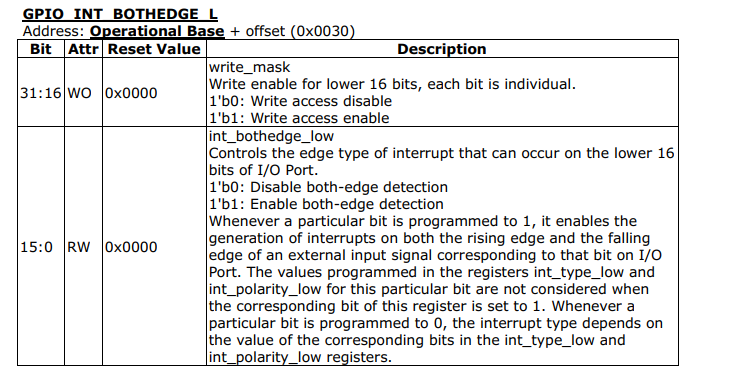

2.9、GPIO_INT_BOTHEDGE L/H

中断边沿触发类型

0：禁用双边沿检测，中断类型由int_type_low和int_polarity_low寄存器对应位决定
1：启用双边沿检测，对应I/O端口会在外部输入信号的上升沿和下降沿都触发中断

此时int_type_low和int_polarity_low的配置会被忽略

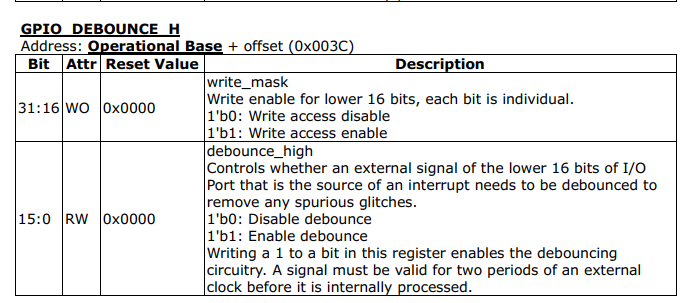

2.10、GPIO_DENOUNCE L/H

中断源的外部信号是否需要去抖，消除异常毛刺

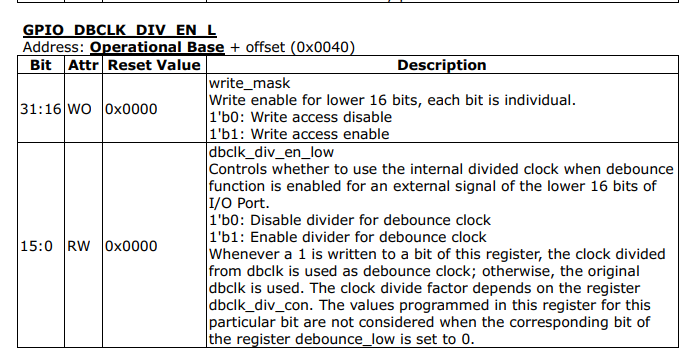

2.11、GPIO_DECLK_DIV_EN L/H

外部信号去抖功能是否使用内部分频时钟

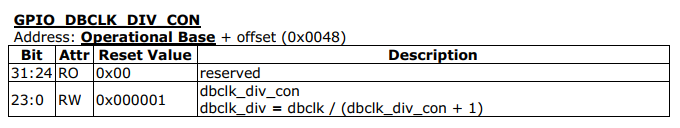

2.12、GPIO_DECLK_DIV_CON L/H

外部信号去抖功能使用内部分频时钟分频系数

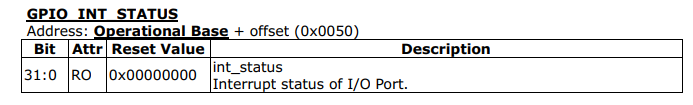

2.13、GPIO_INT_STATUS

中断状态

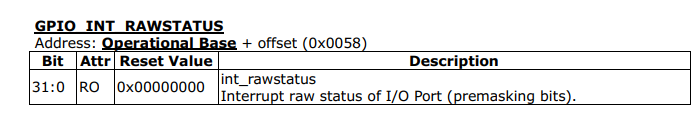

2.14、GPIO_INT_RAWSTATUS

中断真实状态

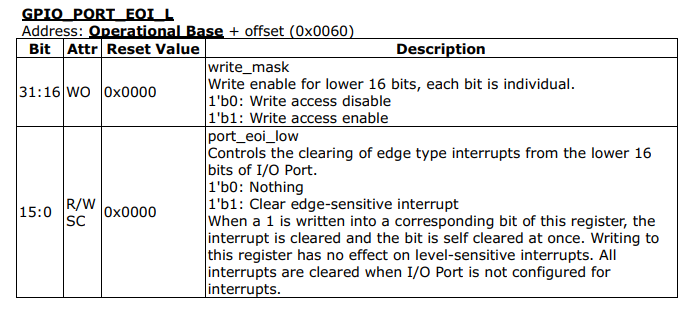

2.15、GPIO_PORT_EOI_L/H

清除中断标记位

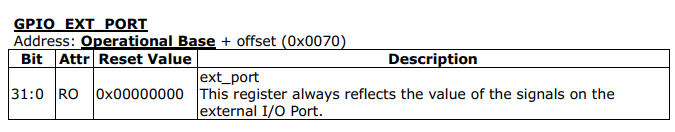

2.16、GPIO_EXT_PORT

读取IO状态

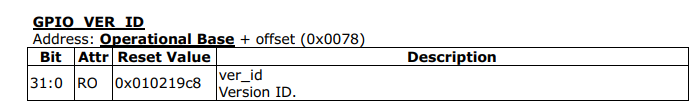

2.17、GPIO_VER_ID

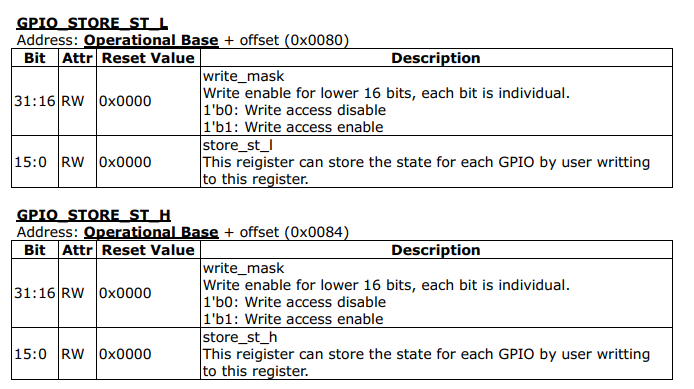

2.18、GPIO_STORE_ST_L/H

写入寄存器状态

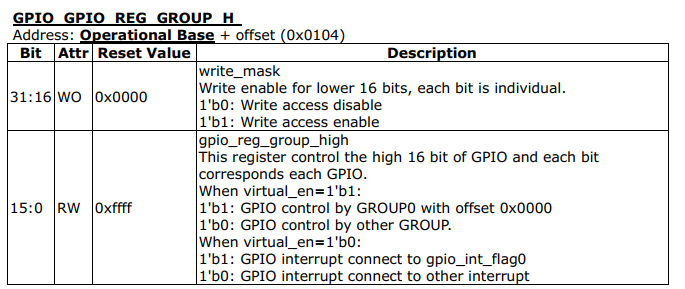

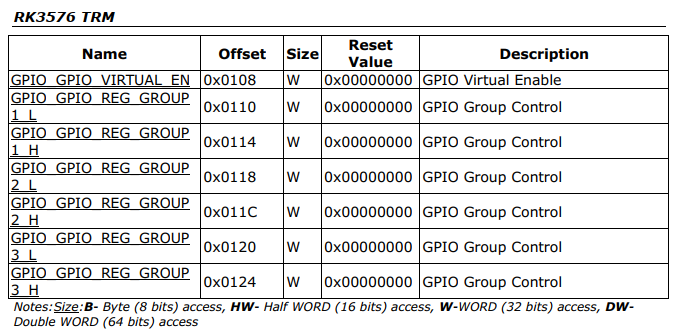

2.19、GPIO_GPIO_REG_GROUP/1/2/3_L/H

功能：控制GPIO高16位，每一位对应一个GPIO引脚：

当virtual_en=1时：当是GPIO1偏移量就是0x1000

0：该GPIO由GROUP0控制（偏移量0x0000）
1：该GPIO由其他GROUP控制

当virtual_en=0时：当是GPIO1中断连接至gpio_int_flag1

0：该GPIO中断连接至gpio_int_flag0
1：该GPIO中断连接至其他中断源。

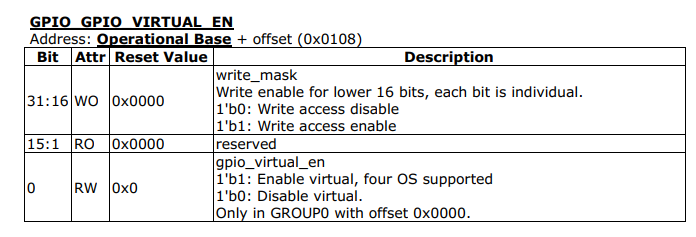

2.20、GPIO_GPIO_VIRTUAL_EN

控制GPIO虚拟功能开关：

0：禁用虚拟功能
1：启用虚拟功能，支持四种操作系统

3、GRF寄存器

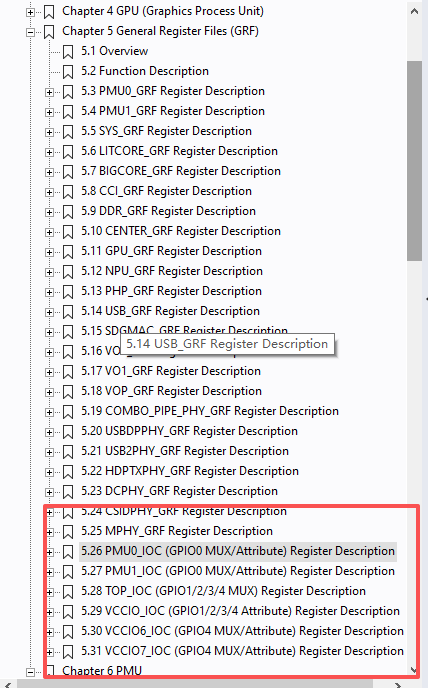

GPIO复用设置在Chapter 5 General Register Files (GRF)里可以知道，

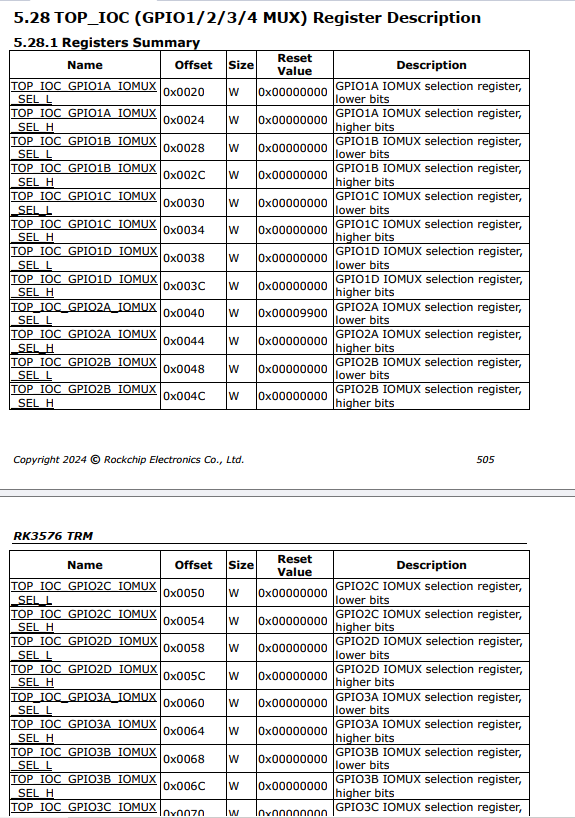

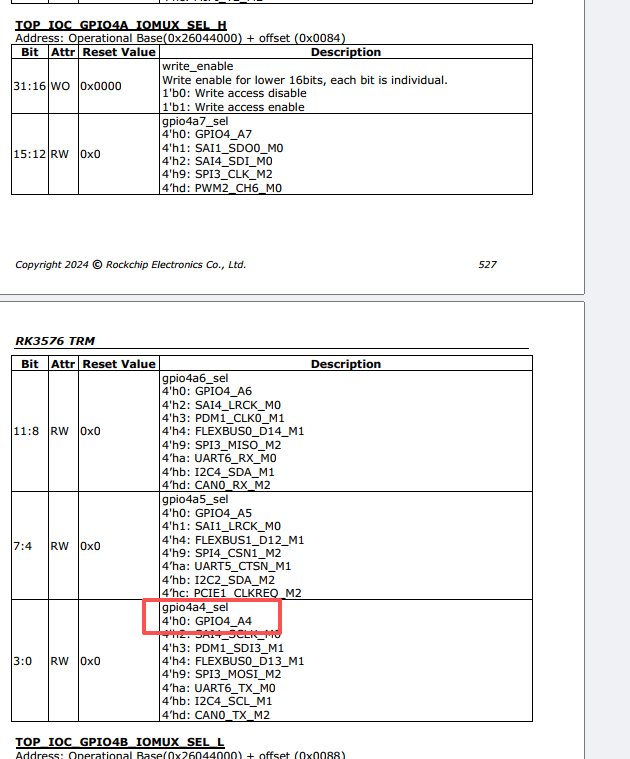

3.1、TOP_IOC_GPIO4A_IOMUX_SEL

设置引脚复用

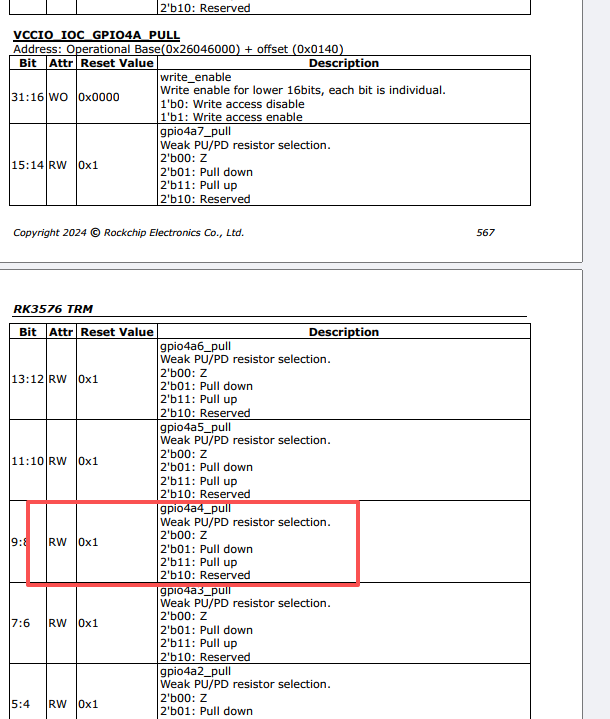

3.2、VCCIO_IOC_GPIO4A_PULL

设置上下拉

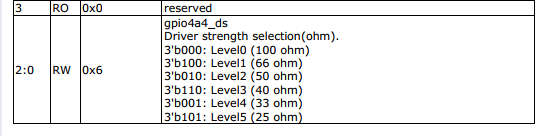

3.3、VCCIO_IOC_GPIO4A_DS

设置驱动能力

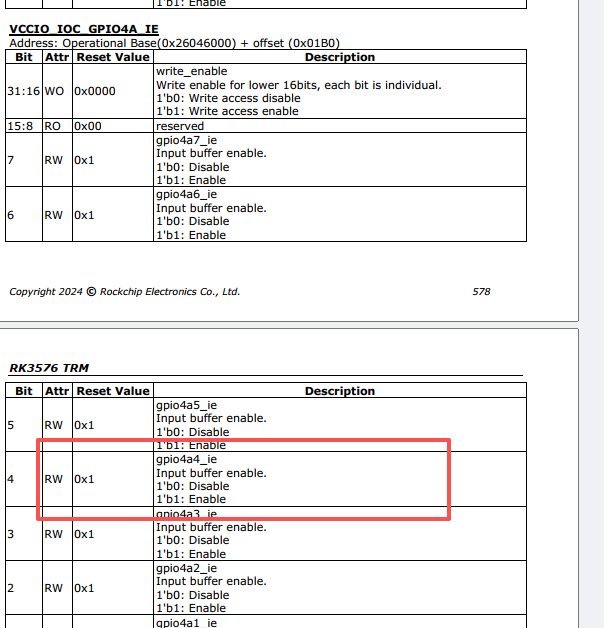

3.4、VCCIO_IOC_GPIO4A_IE

输入缓存区使用

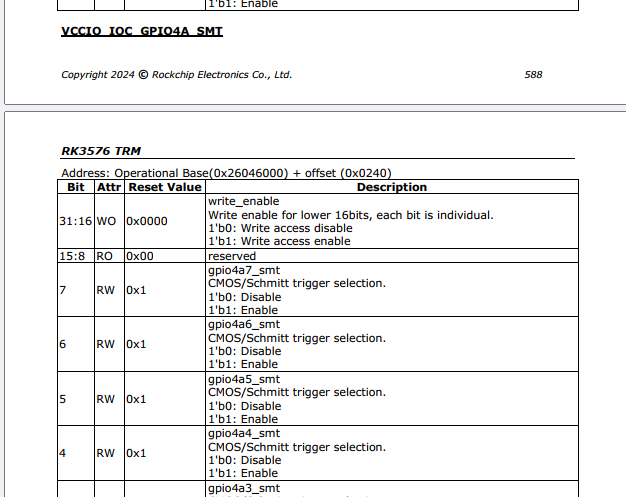

3.5、VCCIO_IOC_GPIO4A_SMT

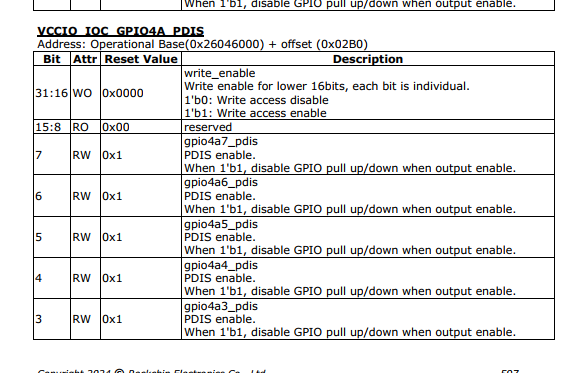

3.6、VCCIO_IOC_GPIO4A_PDIS

禁止上下拉

4、字符设备驱动

首先需要知道应用层是如何调用驱动程序的，

应用程序->库函数->库函数通道系统调用进入内核->内核执行驱动写好的接口函数->硬件

因为应用程序运行在用户空间，驱动运行在内核空间，当我们想要操作驱动时，是需要使用系统调用的方法来实现的，系统调用主要就是c库的open、close、write、read等。所以当我们调用C库时：

应用程序调用open函数->使用C库中的open函数->open系统调用->驱动的open函数

4.1、file_operations

所以这里有一个驱动很关键的文件结构体file_operations，file_operation 就是把系统调用和驱动程序关联起来的关键数据结构。这个结构的每一个成员都对应着一个系统调用，内容在kernel-6.1/include/linux/fs.h

复制代码

struct file_operations {
	struct module *owner;
	loff_t (*llseek) (struct file *, loff_t, int);
	ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
	ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);
	ssize_t (*read_iter) (struct kiocb *, struct iov_iter *);
	ssize_t (*write_iter) (struct kiocb *, struct iov_iter *);
	int (*iopoll)(struct kiocb *kiocb, struct io_comp_batch *,
			unsigned int flags);
	int (*iterate) (struct file *, struct dir_context *);
	int (*iterate_shared) (struct file *, struct dir_context *);
	__poll_t (*poll) (struct file *, struct poll_table_struct *);
	long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long);
	long (*compat_ioctl) (struct file *, unsigned int, unsigned long);
	int (*mmap) (struct file *, struct vm_area_struct *);
	unsigned long mmap_supported_flags;
	int (*open) (struct inode *, struct file *);
	int (*flush) (struct file *, fl_owner_t id);
	int (*release) (struct inode *, struct file *);
	int (*fsync) (struct file *, loff_t, loff_t, int datasync);
	int (*fasync) (int, struct file *, int);
	int (*lock) (struct file *, int, struct file_lock *);
	ssize_t (*sendpage) (struct file *, struct page *, int, size_t, loff_t *, int);
	unsigned long (*get_unmapped_area)(struct file *, unsigned long, unsigned long, unsigned long, unsigned long);
	int (*check_flags)(int);
	int (*flock) (struct file *, int, struct file_lock *);
	ssize_t (*splice_write)(struct pipe_inode_info *, struct file *, loff_t *, size_t, unsigned int);
	ssize_t (*splice_read)(struct file *, loff_t *, struct pipe_inode_info *, size_t, unsigned int);
	void (*splice_eof)(struct file *file);
	int (*setlease)(struct file *, long, struct file_lock **, void **);
	long (*fallocate)(struct file *file, int mode, loff_t offset,
			  loff_t len);
	void (*show_fdinfo)(struct seq_file *m, struct file *f);
#ifndef CONFIG_MMU
	unsigned (*mmap_capabilities)(struct file *);
#endif
	ssize_t (*copy_file_range)(struct file *, loff_t, struct file *,
			loff_t, size_t, unsigned int);
	loff_t (*remap_file_range)(struct file *file_in, loff_t pos_in,
				   struct file *file_out, loff_t pos_out,
				   loff_t len, unsigned int remap_flags);
	int (*fadvise)(struct file *, loff_t, loff_t, int);
	int (*uring_cmd)(struct io_uring_cmd *ioucmd, unsigned int issue_flags);
	int (*uring_cmd_iopoll)(struct io_uring_cmd *, struct io_comp_batch *,
				unsigned int poll_flags);
} __randomize_layout;

比较重要的就是：

owner 拥有该结构体的模块的指针，一般设置为 THIS_MODULE。
llseek 函数用于修改文件当前的读写位置。
read 函数用于读取设备文件
write 函数用于向设备文件写入(发送)数据。
poll 是个轮询函数，用于查询设备是否可以进行非阻塞的读写。
unlocked_ioctl 函数提供对于设备的控制功能，与应用程序中的 ioctl 函数对应。
compat_ioctl 函数与 unlocked_ioctl 函数功能一样，区别在于在 64 位系统上， 32 位的应用程序调用将会使用此函数。在 32 位的系统上运行 32 位的应用程序调用的是unlocked_ioctl
mmap 函数用于将将设备的内存映射到进程空间中(也就是用户空间)，一般帧缓冲设备会使用此函数，比如 LCD 驱动的显存，将帧缓冲(LCD 显存)映射到用户空间中以后应用程序就可以直接操作显存了，这样就不用在用户空间和内核空间之间来回复制。
open 函数用于打开设备文件。
release 函数用于释放(关闭)设备文件，与应用程序中的 close 函数对应
fasync 函数用于刷新待处理的数据，用于将缓冲区中的数据刷新到磁盘中

4.2、驱动模块的加载和卸载

Linux 驱动有两种运行方式

将驱动编译进 Linux 内核中，这样当 Linux 内核启动的时候就会自动运行驱动程序
将驱动编译成模块(Linux 下模块扩展名为.ko)，在Linux 内核启动以后使用"modprobe"或者"insmod"命令加载驱动模块

在调试驱动的时候一般都选择将其编译为模块，这样我们修改驱动以后只需要编译一下驱动代码即可

模块有加载和卸载两种操作，我们在编写驱动的时候需要注册这两种操作函数，模块的加载和卸载注册函数如下：

复制代码

module_init(xxx_init); //注册模块加载函数
module_exit(xxx_exit); //注册模块卸载函数

4.3、字符设备的注册和注销

对于字符设备驱动而言，当驱动模块加载成功以后需要注册字符设备，同样，卸载驱动模块的时候也需要注销掉字符设备。

复制代码

static inline int register_chrdev(unsigned int major,
                                    const char *name,
                                    const struct file_operations *fops)
static inline void unregister_chrdev(unsigned int major,
                                    const char *name)

register_chrdev 函数用于注册字符设备，此函数一共有三个参数，这三个参数的含义如下：

major：主设备号， Linux 下每个设备都有一个设备号，设备号分为主设备号和次设备号
name：设备名字，指向一串字符串
fops：结构体 file_operations 类型指针，指向设备的操作函数集合变量

unregister_chrdev 函数用户注销字符设备，此函数有两个参数，这两个参数含义如下：

major：要注销的设备对应的主设备号。
name：要注销的设备对应的设备名

还有一个是动态

4.4、设备号

设备号的申请和归还，设备号的申请有两种方式，一种是自己指定设备号，一种是向内核申请设备号，其中设备号的组成分主设备号和次设备号两部分，主设备号表示某一个具体的驱动，次设备号表示使用这个驱动的各个设备。Linux 提供了一个名为 dev_t 的数据类型表示设备号， dev_t 定义在文件 include/linux/types.h 里面，定义如下：

复制代码

typedef u32 __kernel_dev_t;
typedef __kernel_dev_t dev_t;

dev_t 其实就是 unsigned int 类型，是一个 32 位的数据类型。这 32 位的数据构成了主设备号和次设备号两部分，其中高 12 位为主设备号，低 20 位为次设备号。因此 Linux 系统中主设备号范围为 0~4095，所以大家在选择主设备号的时候一定不要超过这个范围。在文件 include/linux/kdev_t.h 中提供了几个关于设备号的操作函数(本质是宏)，如下所示：

复制代码

#define MINORBITS 20
#define MINORMASK ((1U << MINORBITS) - 1)
#define MAJOR(dev) ((unsigned int) ((dev) >> MINORBITS))
#define MINOR(dev) ((unsigned int) ((dev) & MINORMASK))
#define MKDEV(ma,mi) (((ma) << MINORBITS) | (mi))

宏 MAJOR 用于从 dev_t 中获取主设备号，将 dev_t 右移 20 位即可
宏 MINOR 用于从 dev_t 中获取次设备号，取 dev_t 的低 20 位的值即可。
宏 MKDEV 用于将给定的主设备号和次设备号的值组合成 dev_t 类型的设备号。

设备号的分配分动态和静态，上面使用的就是静态的，动态的如下

动态分配设备号

复制代码

int alloc_chrdev_region(dev_t *dev, unsigned baseminor, unsigned count, const char *name)
void unregister_chrdev_region(dev_t from, unsigned count)

函数 alloc_chrdev_region 用于申请设备号，此函数有 4 个参数：

dev：保存申请到的设备号
baseminor：次设备号起始地址， alloc_chrdev_region 可以申请一段连续的多个设备号，这些设备号的主设备号一样，但是次设备号不同，次设备号以 baseminor 为起始地址地址开始递增。一般 baseminor 为 0，也就是说次设备号从 0 开始。
count：要申请的设备号数量。
name：设备名字。

注销字符设备之后要释放掉设备号，设备号释放函数如下：

from：要释放的设备号。
count：表示从 from 开始，要释放的设备号数量。

4.5、地址映射

我使用的是GPIO4_A4，所以相关寄存器地址

复制代码

#define GPIO4_BASE                  (0x2AE40000)
#define TOP_IOC_BASE                (0x26044000)
#define VCCIO_IOC_BASE              (0x26046000)
#define GPIO4_DR_L                  (GPIO4_BASE + 0x0000)
#define GPIO4_DDR_L                 (GPIO4_BASE + 0x0008)
#define VCCIO_IOC_GPIO4A_PULL       (VCCIO_IOC_BASE + 0x0140)
#define VCCIO_IOC_GPIO4A_DS_H       (VCCIO_IOC_BASE + 0x0084)
#define TOP_IOC_GPIO4A_IOMUX_SEL_H  (TOP_IOC_BASE + 0x0084)

然后系统使用了MMU，我们需要使用地址转换函数

ioremap 函数

ioremap 函数用于获取指定物理地址空间对应的虚拟地址空间，定义在arch/arm/include/asm/io.h 文件中，定义如下：

复制代码

void __iomem *ioremap(resource_size_t res_cookie, size_t size);

ioremap 函数有两个参数和一个返回值，这些参数和返回值的含义如下：

res_cookie：要映射的物理起始地址。
size：要映射的内存空间大小。
返回值： __iomem 类型的指针，指向映射后的虚拟空间首地址。

iounmap 函数

卸载驱动的时候需要使用 iounmap 函数释放掉 ioremap 函数所做的映射， iounmap 函数原型如下：

复制代码

void iounmap (volatile void __iomem *addr)

iounmap 只有一个参数 addr，此参数就是要取消映射的虚拟地址空间首地址

读操作函数

复制代码

u8 readb(const volatile void __iomem *addr)
u16 readw(const volatile void __iomem *addr)
u32 readl(const volatile void __iomem *addr)

readb、 readw 和 readl 这三个函数分别对应 8bit、 16bit 和 32bit 读操作，参数 addr 就是要读取写内存地址，返回值就是读取到的数据。

写操作函数

复制代码

void writeb(u8 value, volatile void __iomem *addr)
void writew(u16 value, volatile void __iomem *addr)
void writel(u32 value, volatile void __iomem *addr)

writeb、 writew 和 writel 这三个函数分别对应 8bit、 16bit 和 32bit 写操作，参数 value 是要写入的数值， addr 是要写入的地址

4.6、代码实现

此时模块加载函数入口函数就是这个样子，但是这个方法特别不好，因为你需要自己创建设备节点，这里存在的问题就是可能你的这个设备节点是已经被使用的，还有就是次设备号的浪费，所以一般都用动态申请设备号的方法

复制代码

static int __init gpio_chrdev_init(void)
{
    u32 val = 0;
    int ret;
    /* 寄存器地址映射 */
    pGPIO4_DR_L =  ioremap(GPIO4_DR_L, 4);
    pGPIO4_DDR_L =  ioremap(GPIO4_DDR_L, 4);
    /* 设置为输出 */
    val = readl(pGPIO4_DDR_L);
    val &= ~(0X1 << 4);
    val |= ((0X1 << 20) | (0X1 << 4));
    writel(val, pGPIO4_DDR_L);
    /* 设置 默认输出低电平 */
    val = readl(pGPIO4_DR_L);
    val &= ~(0X1 << 4);
    val |= ((0X1 << 20) | (0X0 << 4));
    writel(val, pGPIO4_DR_L);
	retvalue = register_chrdev(200, DEV_NAME, &gpio_chrdev_fops);
    return 0;
}

5、新字符设备

5.1、字符设备结构

在 Linux 中使用 cdev 结构体表示一个字符设备， cdev 结构体在 include/linux/cdev.h 文件中的定义如下：

复制代码

struct cdev {
    struct kobject kobj;
    struct module *owner;
    const struct file_operations *ops;
    struct list_head list;
    dev_t dev;
    unsigned int count;
} __randomize_layout;

在 cdev 中有两个重要的成员变量： ops 和 dev，这两个就是字符设备文件操作函数集合file_operations 以及设备号 dev_t。

5.2、cdev_init 函数

定义好 cdev 变量以后就要使用 cdev_init 函数对其进行初始化

复制代码

void cdev_init(struct cdev *cdev, const struct file_operations *fops)

参数 cdev 就是要初始化的 cdev 结构体变量，
参数 fops 就是字符设备文件操作函数集合

5.3、cdev_add 函数

cdev_add 函数用于向 Linux 系统添加字符设备(cdev 结构体变量)，首先使用 cdev_init 函数完成对 cdev 结构体变量的初始化，然后使用 cdev_add 函数向 Linux 系统添加这个字符设备

复制代码

int cdev_add(struct cdev *p, dev_t dev, unsigned count)

参数 p 指向要添加的字符设备(cdev 结构体变量)，
参数 dev 就是设备所使用的设备号，
参数 count 是要添加的设备数量。

5.4、cdev_del 函数

卸载驱动的时候一定要使用 cdev_del 函数从 Linux 内核中删除相应的字符设备

复制代码

void cdev_del(struct cdev *p)

5.5、自动创建设备节点

自动创建设备节点的工作是在驱动程序的入口函数中完成的，一般在 cdev_add 函数后面添加自动创建设备节点相关代码。

首先要创建一个 class 类， class 是个结构体，定义在文件include/linux/device.h 里面。 class_create 是类创建函数，内容如下：

复制代码

struct class *class_create (struct module *owner, const char *name)
void class_destroy(struct class *cls);

class_create 一共有两个参数，

参数 owner 一般为 THIS_MODULE，
参数 name 是类名字。
返回值是个指向结构体 class 的指针，也就是创建的类。

删除函数为 class_destroy，参数 cls 就是要删除的类。

创建好类以后还不能实现自动创建设备节点，我们还需要在这个类下创建一个设备。使用 device_create 函数在类下面创建设备， device_create 函数原型如下：

复制代码

struct device *device_create(struct class *class,
                            struct device *parent,
                            dev_t devt,
                            void *drvdata,
                            const char *fmt, ...)

void device_destroy(struct class *class, dev_t devt)

device_create 是个可变参数函数

参数 class 就是设备要到创建哪个类下面；
参数 parent 是父设备，一般为 NULL，也就是没有父设备；
参数 devt 是设备号；
参数 drvdata 是设备可能会使用的一些数据，一般为 NULL；
参数 fmt 是设备名字，如果设置 fmt=xxx 的话，就会生成/dev/xxx这个设备文件。
返回值就是创建好的设备。

device_destroy删除掉创建的设备

参数 classs 是要删除的设备所处的类，
参数 devt 是要删除的设备号。

5.6、代码实现

复制代码

#include <linux/init.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/uaccess.h>
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <linux/of_gpio.h>
#include <asm/io.h>
#include <linux/device.h>
#include <linux/platform_device.h>

//Pin Name是GPIO4_A4
#define DEV_NAME            "gpio_chrdev"
#define DEV_CNT                 (1)
#define OUTPUT_HIGH         1
#define OUTPUT_LOW          0
#define GPIO4_BASE                  (0x2AE40000)
#define TOP_IOC_BASE                (0x26044000)
#define VCCIO_IOC_BASE              (0x26046000)
#define GPIO4_DR_L                  (GPIO4_BASE + 0x0000)
#define GPIO4_DDR_L                 (GPIO4_BASE + 0x0008)
#define VCCIO_IOC_GPIO4A_PULL       (VCCIO_IOC_BASE + 0x0140)
#define VCCIO_IOC_GPIO4A_DS_H       (VCCIO_IOC_BASE + 0x0084)
#define TOP_IOC_GPIO4A_IOMUX_SEL_H  (TOP_IOC_BASE + 0x0084)
static void __iomem *pVCCIO_IOC_GPIO4A_PULL;
static void __iomem *pVCCIO_IOC_GPIO4A_DS_H;
static void __iomem *pTOP_IOC_GPIO4A_IOMUX_SEL_H;
static void __iomem *pGPIO4_DR_L;
static void __iomem *pGPIO4_DDR_L;

struct gpio_chrdev{
    dev_t devid; /* 设备号 */
    struct cdev cdev; /* cdev */
    struct class *class; /* 类 */
    struct device *device; /* 设备 */
    int major; /* 主设备号 */
    int minor; /* 次设备号 */
};
struct gpio_chrdev gpiochrdev;
void gpio_switch(u8 sta)
{
    u32 val = 0;
    if(sta == OUTPUT_HIGH) {
        val = readl(pGPIO4_DR_L);
        val &= ~(0X1 << 4); /* bit0 清零*/
        val |= ((0X1 << 20) | (0X1 << 4));
        writel(val, pGPIO4_DR_L);
    }else if(sta == OUTPUT_LOW) {
        val = readl(pGPIO4_DR_L);
        val &= ~(0X1 << 4); /* bit0 清零*/
        val |= ((0X1 << 20) | (0X0 << 4));
        writel(val, pGPIO4_DR_L);
    }
}
static ssize_t gpio_chrdev_read(struct file *filp, char __user *buf,
                        size_t cnt, loff_t *offt)
{
    return 0;
}
 static ssize_t gpio_chrdev_write(struct file *filp, const char __user *buf,
                            size_t cnt, loff_t *offt)
{
    int retvalue;
    unsigned char databuf[1];
    unsigned char stat;

    retvalue = copy_from_user(databuf, buf, cnt);
    if(retvalue < 0) {
        printk("kernel write failed!\r\n");
        return -EFAULT;
    }
    stat = databuf[0]; /* 获取状态值 */
    if(stat == OUTPUT_HIGH) {
        gpio_switch(OUTPUT_HIGH);
    } else if(stat == OUTPUT_LOW) {
        gpio_switch(OUTPUT_LOW);
    }
    return 0;
}
 static int gpio_chrdev_open(struct inode *inode, struct file *filp)
{
    filp->private_data = &gpiochrdev; /* 设置私有数据 */
    return 0;
}
static int gpio_chrdev_release(struct inode *inode, struct file *filp)
{
    return 0;
}
static struct file_operations gpio_chrdev_fops = {
	.owner = THIS_MODULE,
	.open = gpio_chrdev_open,
	.release = gpio_chrdev_release,
	.write = gpio_chrdev_write,
	.read = gpio_chrdev_read,
};
void gpio_remap(void)
{
    pVCCIO_IOC_GPIO4A_PULL =  ioremap(VCCIO_IOC_GPIO4A_PULL, 4);
    pVCCIO_IOC_GPIO4A_DS_H =  ioremap(VCCIO_IOC_GPIO4A_DS_H, 4);
    pTOP_IOC_GPIO4A_IOMUX_SEL_H =  ioremap(TOP_IOC_GPIO4A_IOMUX_SEL_H, 4);
    pGPIO4_DR_L =  ioremap(GPIO4_DR_L, 4);
    pGPIO4_DDR_L =  ioremap(GPIO4_DDR_L, 4);
}
void gpio_unmap(void)
{
    /* 取消映射 */
    iounmap(pVCCIO_IOC_GPIO4A_PULL);
    iounmap(pVCCIO_IOC_GPIO4A_DS_H);
    iounmap(pTOP_IOC_GPIO4A_IOMUX_SEL_H);
    iounmap(pGPIO4_DR_L);
    iounmap(pGPIO4_DDR_L);
}
static int __init gpio_chrdev_init(void)
{
    u32 val = 0;
    int ret;
    /* 1、寄存器地址映射 */
    gpio_remap();
    /* 2、设置 GPIO4_A4 为 GPIO 功能。 */
    val = readl(pTOP_IOC_GPIO4A_IOMUX_SEL_H);
    val &= ~(0XF << 0);
    val |= ((0XF << 16) | (0X0 << 0));
    writel(val, pTOP_IOC_GPIO4A_IOMUX_SEL_H);
    /* 3、设置 GPIO4_A4 驱动能力为 level5 */
    val = readl(pVCCIO_IOC_GPIO4A_DS_H);
    val &= ~(0X7 << 0);
    val |= ((0X7 << 16) | (0X5 << 0));
    writel(val, pVCCIO_IOC_GPIO4A_DS_H);
    /* 4、设置没有上下拉 */
    val = readl(pVCCIO_IOC_GPIO4A_PULL);
    val &= ~(0X3 << 8);
    val |= ((0X3 << 24) | (0X0 << 8));
    writel(val, pVCCIO_IOC_GPIO4A_PULL);
    /* 5、设置为输出 */
    val = readl(pGPIO4_DDR_L);
    val &= ~(0X1 << 4);
    val |= ((0X1 << 20) | (0X1 << 4));
    writel(val, pGPIO4_DDR_L);
    /* 6、设置 默认输出低电平 */
    val = readl(pGPIO4_DR_L);
    val &= ~(0X1 << 4);
    val |= ((0X1 << 20) | (0X0 << 4));
    writel(val, pGPIO4_DR_L);

    ret = alloc_chrdev_region(&gpiochrdev.devid,0,DEV_CNT,DEV_NAME);
    if(ret < 0){
        printk("%s alloc_chrdev_region fail,ret = %d\r\n", DEV_NAME,ret);
        return 1;
    }
    gpiochrdev.major = MAJOR(gpiochrdev.devid);/* 获取主设备号 */
    gpiochrdev.minor = MINOR(gpiochrdev.devid);/* 获取次设备号 */

    printk("gpiochrdev major=%d,minor=%d\r\n",gpiochrdev.major,gpiochrdev.minor);
    cdev_init(&gpiochrdev.cdev, &gpio_chrdev_fops);
    gpiochrdev.cdev.owner = THIS_MODULE;
    ret = cdev_add(&gpiochrdev.cdev, gpiochrdev.devid,DEV_CNT);
    if(ret < 0){
        printk("%s cdev_add fail,ret = %d\r\n", DEV_NAME,ret);
        return 1;
    }
    /* 4、创建类 */
    gpiochrdev.class = class_create(THIS_MODULE, DEV_NAME);
    if (IS_ERR(gpiochrdev.class)) {
        printk("%s class_create fail\r\n", DEV_NAME);
        return 1;
    }
    /* 5、创建设备 */
    gpiochrdev.device = device_create(gpiochrdev.class,
                                    NULL,
                                    gpiochrdev.devid,
                                    NULL,
                                    DEV_NAME);
    if (IS_ERR(gpiochrdev.device)) {
        printk("%s device_create fail\r\n", DEV_NAME);
        return 1;
    }
    return 0;
}

module_init(gpio_chrdev_init);
static void __exit gpio_chrdev_exit(void)
{
    /* 取消映射 */
    gpio_unmap();

    /* 注销字符设备驱动 */
    cdev_del(&gpiochrdev.cdev);/* 删除 cdev */
    unregister_chrdev_region(gpiochrdev.devid, DEV_CNT);

    device_destroy(gpiochrdev.class, gpiochrdev.devid);
    class_destroy(gpiochrdev.class);

}
module_exit(gpio_chrdev_exit);
MODULE_LICENSE("GPL");

6、其它相关的结构体

6.1、struct file结构体

内核中用 file 结构体来表示每个打开的文件，每打开一个文件，内核会创建一个结构体，并将对该文件上的操作函数传递给该结构体的成员变量 f_op

复制代码

struct file {
	union {
		struct llist_node	f_llist;
		struct rcu_head 	f_rcuhead;
		unsigned int 		f_iocb_flags;
	};
	struct path		f_path;
	struct inode		*f_inode;	/* cached value */
	const struct file_operations	*f_op;

	/*
	 * Protects f_ep, f_flags.
	 * Must not be taken from IRQ context.
	 */
	spinlock_t		f_lock;
	atomic_long_t		f_count;
	unsigned int 		f_flags;
	fmode_t			f_mode;
	struct mutex		f_pos_lock;
	loff_t			f_pos;
	struct fown_struct	f_owner;
	const struct cred	*f_cred;
	struct file_ra_state	f_ra;

	u64			f_version;
#ifdef CONFIG_SECURITY
	void			*f_security;
#endif
	/* needed for tty driver, and maybe others */
	void			*private_data;

#ifdef CONFIG_EPOLL
	/* Used by fs/eventpoll.c to link all the hooks to this file */
	struct hlist_head	*f_ep;
#endif /* #ifdef CONFIG_EPOLL */
	struct address_space	*f_mapping;
	errseq_t		f_wb_err;
	errseq_t		f_sb_err; /* for syncfs */
} __randomize_layout
  __attribute__((aligned(4)));	/* lest something weird decides that 2 is OK */

主要使用的就是

f_op：存放与文件操作相关的一系列函数指针，如 open、 read、 wirte 等函数。
private_data：该指针变量只会用于设备驱动程序中，内核并不会对该成员进行操作。因此，在驱动程序中，通常用于指向描述设备的结构体

6.2、inode结构体

VFS inode 包含文件访问权限、属主、组、大小、生成时间、访问时间、最后修改时间等信息。它是Linux 管理文件系统的最基本单位，也是文件系统连接任何子目录、文件的桥梁。内核使用 inode结构体在内核内部表示一个文件。因此，它与表示一个已经打开的文件描述符的结构体 (即 file文件结构) 是不同的，我们可以使用多个 file 文件结构表示同一个文件的多个文件描述符，但此时，所有的这些 file 文件结构全部都必须只能指向一个 inode 结构体。

复制代码

struct inode {
	umode_t			i_mode;
	unsigned short		i_opflags;
	kuid_t			i_uid;
	kgid_t			i_gid;
	unsigned int		i_flags;

#ifdef CONFIG_FS_POSIX_ACL
	struct posix_acl	*i_acl;
	struct posix_acl	*i_default_acl;
#endif

	const struct inode_operations	*i_op;
	struct super_block	*i_sb;
	struct address_space	*i_mapping;

#ifdef CONFIG_SECURITY
	void			*i_security;
#endif

	/* Stat data, not accessed from path walking */
	unsigned long		i_ino;
	/*
	 * Filesystems may only read i_nlink directly.  They shall use the
	 * following functions for modification:
	 *
	 *    (set|clear|inc|drop)_nlink
	 *    inode_(inc|dec)_link_count
	 */
	union {
		const unsigned int i_nlink;
		unsigned int __i_nlink;
	};
	dev_t			i_rdev;
	loff_t			i_size;
	struct timespec64	i_atime;
	struct timespec64	i_mtime;
	struct timespec64	i_ctime;
	spinlock_t		i_lock;	/* i_blocks, i_bytes, maybe i_size */
	unsigned short          i_bytes;
	u8			i_blkbits;
	u8			i_write_hint;
	blkcnt_t		i_blocks;

#ifdef __NEED_I_SIZE_ORDERED
	seqcount_t		i_size_seqcount;
#endif

	/* Misc */
	unsigned long		i_state;
	struct rw_semaphore	i_rwsem;

	unsigned long		dirtied_when;	/* jiffies of first dirtying */
	unsigned long		dirtied_time_when;

	struct hlist_node	i_hash;
	struct list_head	i_io_list;	/* backing dev IO list */
#ifdef CONFIG_CGROUP_WRITEBACK
	struct bdi_writeback	*i_wb;		/* the associated cgroup wb */

	/* foreign inode detection, see wbc_detach_inode() */
	int			i_wb_frn_winner;
	u16			i_wb_frn_avg_time;
	u16			i_wb_frn_history;
#endif
	struct list_head	i_lru;		/* inode LRU list */
	struct list_head	i_sb_list;
	struct list_head	i_wb_list;	/* backing dev writeback list */
	union {
		struct hlist_head	i_dentry;
		struct rcu_head		i_rcu;
	};
	atomic64_t		i_version;
	atomic64_t		i_sequence; /* see futex */
	atomic_t		i_count;
	atomic_t		i_dio_count;
	atomic_t		i_writecount;
#if defined(CONFIG_IMA) || defined(CONFIG_FILE_LOCKING)
	atomic_t		i_readcount; /* struct files open RO */
#endif
	union {
		const struct file_operations	*i_fop;	/* former ->i_op->default_file_ops */
		void (*free_inode)(struct inode *);
	};
	struct file_lock_context	*i_flctx;
	struct address_space	i_data;
	struct list_head	i_devices;
	union {
		struct pipe_inode_info	*i_pipe;
		struct cdev		*i_cdev;
		char			*i_link;
		unsigned		i_dir_seq;
	};

	__u32			i_generation;

#ifdef CONFIG_FSNOTIFY
	__u32			i_fsnotify_mask; /* all events this inode cares about */
	struct fsnotify_mark_connector __rcu	*i_fsnotify_marks;
#endif

#ifdef CONFIG_FS_ENCRYPTION
	struct fscrypt_info	*i_crypt_info;
#endif

#ifdef CONFIG_FS_VERITY
	struct fsverity_info	*i_verity_info;
#endif

	void			*i_private; /* fs or device private pointer */
} __randomize_layout;

主要使用的就是

dev_t i_rdev：表示设备文件的结点，这个域实际上包含了设备号。
struct cdev *i_cdev： struct cdev 是内核的一个内部结构，它是用来表示字符设备的，当 inode结点指向一个字符设备文件时，此域为一个指向 inode 结构的指针。
