1. 基础概念题
1.1 什么是 CAN 通信协议？它的全称是什么？
CAN 是控制器局域网的缩写，是一种多主异步串行半双工通信协议，专为恶劣环境下的高可靠性数据传输设计。它采用差分信号传输，具有极强的抗干扰能力，支持最高 1Mbps 的传输速率（传统 CAN）和最多 127 个节点。
1.2 CAN 总线有哪些基本信号线？
标准 CAN 总线仅使用两条差分信号线：
- CAN_H：高电平信号线
- CAN_L：低电平信号线
特点：
- 隐性电平：CAN_H 和 CAN_L 电压差≈0V（逻辑 1）
- 显性电平：CAN_H≈3.5V，CAN_L≈1.5V，电压差≈2V（逻辑 0）
- 总线空闲时为隐性电平
- 采用线与逻辑：只要有一个节点发送显性电平，总线就为显性电平
1.3 CAN 的主从架构有什么特点？
CAN 采用多主架构：
- 系统中所有节点地位平等，任何节点都可以主动发起通信
- 同一时间只能有一个节点占用总线
- 通过总线仲裁机制解决多个节点同时发送的冲突
- 没有专门的主设备和从设备之分
1.4 CAN 支持哪些传输速率？
传统 CAN 的传输速率与传输距离成反比：
- 1Mbps：最大传输距离 40 米
- 500kbps：最大传输距离 130 米
- 250kbps：最大传输距离 270 米
- 125kbps：最大传输距离 530 米
- 10kbps：最大传输距离 10000 米
1.5 CAN 2.0A 和 CAN 2.0B 有什么区别？
- CAN 2.0A：支持标准帧，ID 长度为 11 位
- CAN 2.0B：同时支持标准帧和扩展帧，扩展帧 ID 长度为 29 位
- CAN 2.0B 是向后兼容的，支持扩展帧的节点可以接收和发送标准帧
1.6 CAN 有哪几种帧类型？各自的作用是什么？
- 数据帧：用于节点之间传输数据，最常用的帧类型
- 远程帧：用于请求其他节点发送指定 ID 的数据
- 错误帧：用于节点检测到错误时，通知总线上所有节点
- 过载帧：用于接收节点通知发送节点自己尚未准备好接收数据
- 帧间隔：用于分隔数据帧 / 远程帧与前面的帧

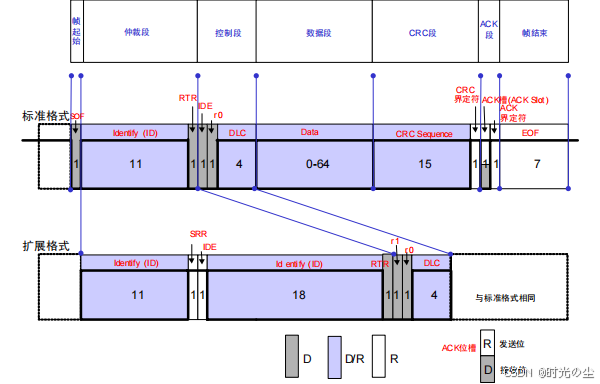

1.7 描述 CAN 标准数据帧的结构
标准数据帧（11 位 ID）由 7 个场组成：
- 帧起始 (SOF)：1 位显性电平，标志帧的开始
- 仲裁场：11 位 ID + 1 位 RTR（远程发送请求位，数据帧为 0）
- 控制场：1 位 IDE（扩展帧标志，标准帧为 0）+ 1 位 r0（保留位）+ 4 位 DLC（数据长度码，0-8 字节）
- 数据场：0-8 字节数据，低位在前
- CRC 场：15 位 CRC 校验码 + 1 位 CRC 界定符（隐性）
- ACK 场：1 位 ACK 槽 + 1 位 ACK 界定符（隐性）
- 帧结束 (EOF)：7 位隐性电平，标志帧的结束
1.8 扩展数据帧与标准数据帧有什么区别？
- 标准帧仲裁场：11 位 ID + RTR 位
- 扩展帧仲裁场：11 位基本 ID + SRR 位（替代远程请求位）+ IDE 位（1）+ 18 位扩展 ID + RTR 位
1.9 远程帧与数据帧有什么区别？
- 远程帧的 RTR 位为 1，数据帧的 RTR 位为 0
- 远程帧没有数据场，DLC 表示请求的数据长度
- 远程帧用于请求数据，数据帧用于发送数据
1.10 什么是 ACK 场？它是如何工作的？
- 发送节点在 ACK 槽发送隐性电平
- 任何正确接收到该帧的节点都会在 ACK 槽发送显性电平
- 如果发送节点在 ACK 槽检测到显性电平，表示至少有一个节点成功接收了该帧
- 如果没有检测到显性电平，发送节点会重发该帧
2. 实际应用题
2.1 CAN 的总线仲裁机制是如何工作的？
CAN 采用非破坏性逐位仲裁机制（CSMA/CD+AMP），这是 CAN 最核心的特性之一：
- 所有节点在发送前先监听总线，总线空闲时才开始发送
- 多个节点同时发送时，每个节点在发送每一位的同时监听总线电平
- 如果一个节点发送隐性电平，但检测到总线为显性电平，说明有其他优先级更高的节点正在发送
- 该节点立即停止发送，转为接收状态
- 优先级最高的节点（ID 数值最小）会继续完成发送，不会受到任何干扰
- 仲裁失败的节点会在总线空闲时自动重发
2.2 CAN 的错误处理机制是如何工作的？
- 错误检测：每个节点都会检测总线上的错误，包括位错误、填充错误、CRC 错误、格式错误和 ACK 错误
- 错误通知：检测到错误的节点会发送错误帧，通知总线上所有节点
- 错误计数：每个节点都有发送错误计数器 (TEC) 和接收错误计数器 (REC)
- 错误状态：根据错误计数器的值，节点会进入不同的错误状态
2.3 CAN 节点有哪几种错误状态？
- 错误主动 (Error Active)：TEC<128 且 REC<128，节点可以正常参与总线通信，检测到错误时发送主动错误帧（6 个连续显性位）
- 错误被动 (Error Passive)：TEC≥128 或 REC≥128，节点可以参与通信，但检测到错误时发送被动错误帧（6 个连续隐性位），发送完成后需要等待额外的帧间隔
- 总线关闭 (Bus Off)：TEC≥256，节点完全脱离总线，不能发送或接收任何数据
2.4 什么是位填充？为什么需要位填充？
位填充是 CAN 协议中的一种同步机制：
- 当发送节点发送了 5 个连续相同的位后，会自动插入一个相反的位
- 接收节点会自动删除这个填充位
- 位填充的范围是从 SOF 到 CRC 场结束
作用：
- 保证总线有足够的电平跳变，用于接收节点的时钟同步
- 防止长时间没有电平跳变导致接收节点失去同步
2.4 什么是 CAN 的位时序？它由哪几个部分组成？
位时序是指 CAN 总线上每一位的时间组成，是 CAN 通信的基础。每一位由 4 个段组成：
- 同步段 (SYNC_SEG)：1 个时间量子 (TQ)，用于同步总线上的节点，电平跳变发生在这个段
- 传播段 (PROP_SEG)：1-8 个 TQ，用于补偿信号在总线上的传播延迟
- 相位段 1 (PHASE_SEG1)：1-8 个 TQ，用于补偿相位误差
- 相位段 2 (PHASE_SEG2)：1-8 个 TQ，用于补偿相位误差，长度等于 PHASE_SEG1 或更大
2.5 CAN 总线为什么采用差分信号传输？
- 抗干扰能力强：外界干扰会同时作用在两条线上，接收端通过计算电压差来判断逻辑电平，共模干扰会被抵消
- 辐射小：两条线上的电流大小相等、方向相反，产生的电磁场相互抵消
- 传输距离远：可以在恶劣环境下实现长距离传输
- 容错能力强：即使一条线短路或断路，在一定条件下仍能正常通信
2.6 CAN 总线为什么需要终端电阻？
- 吸收信号反射，防止信号在总线两端产生反射波
- 匹配总线阻抗，确保信号质量
- 提高总线的抗干扰能力
2.7 什么是 CAN FD？它与传统 CAN 有什么区别？
| 特性 | 传统 CAN | CAN FD |
|---|---|---|
| 数据长度 | 最大 8 字节 | 最大 64 字节 |
| 波特率 | 仲裁段和数据段相同，最高 1Mbps | 仲裁段最高 1Mbps，数据段最高 8Mbps |
| 帧结构 | 标准帧 / 扩展帧 | 兼容传统 CAN 帧，新增 FD 帧格式 |
| CRC 校验 | 15 位 CRC | 17 位 CRC（≤16 字节）或 21 位 CRC（>16 字节） |
2.8 什么是 CANopen？它与 CAN 有什么关系？
CANopen 是基于 CAN 总线的高层应用层协议，定义了设备之间的通信规则和数据格式：
- CAN 是数据链路层和物理层协议
- CANopen 是应用层协议
- CANopen 广泛应用于工业控制领域，定义了设备模型、对象字典、通信对象等
2.9 CAN 通信失败的常见原因有哪些？
硬件层面：
- 终端电阻缺失或阻值不正确
- CAN_H 和 CAN_L 接反或短路
- 总线拓扑结构不符合要求
- 节点电源不稳定
- 总线长度超过最大传输距离
软件层面：
- 波特率不匹配
- 位时序配置错误
- 过滤器配置错误
- 错误处理不当导致总线关闭
- 数据长度超过最大限制
2.10 如何排查 CAN 通信问题？
- 测量总线电平：总线空闲时，CAN_H 和 CAN_L 电压差应≈0V；发送数据时，电压差应≈2V
- 检查终端电阻：总线两端的终端电阻应为 120Ω，总电阻应为 60Ω 左右
- 使用 CAN 分析仪：抓取总线波形，分析帧结构和错误类型
- 检查错误计数器：读取节点的 TEC 和 REC 值，判断错误状态
- 逐节点排查：逐个断开节点，确定故障节点
