一、RCC简介
RCC ：Reset Clock Control 复位和时钟控制器。
两大功能：
时钟管理：
给 CPU、GPIO、ADC、TIM、UART、I2C、SPI、USB 等所有外设提供时钟。
没有时钟，外设完全不工作。
复位管理：
系统复位
外设复位（单独复位 UART、TIM 等）
电源复位
RCC 就是 STM32 的 "心脏与供电总开关"，负责给整个芯片提供稳定时钟，并控制所有外设的启停。
二、RCC模块详解

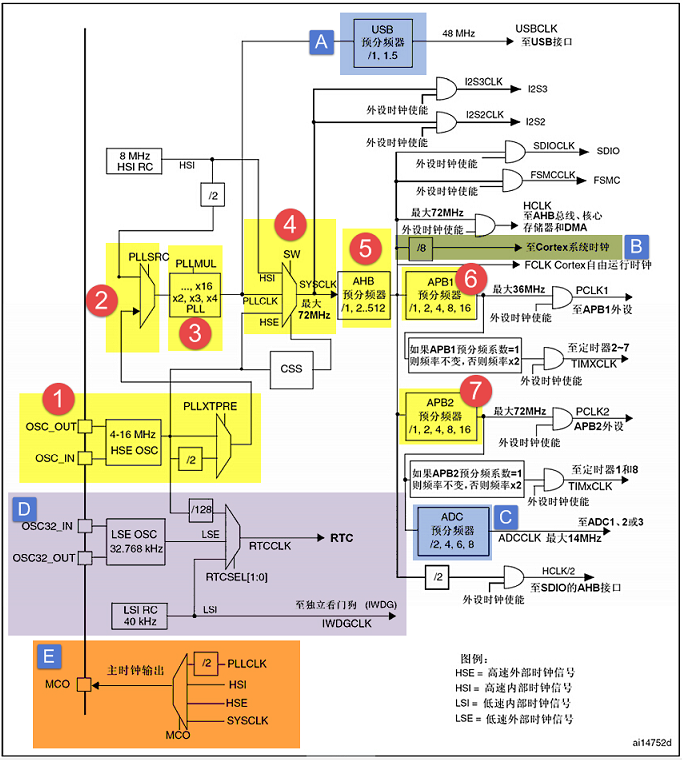

1、时钟框图
2、系统时钟
1. HSE高速外部时钟信号
HSE是高速的外部时钟信号，可以由有源晶振或者无源晶振提供，频率从4-16MHZ不等。
当使用有源晶振时，时钟从OSC_IN引脚进入，OSC_OUT引脚悬空，当选用无源晶振时，时钟从OSC_IN和OSC_OUT进入，并且要配谐振电容。
HSE最常使用的就是8M的无源晶振。
当确定PLL时钟来源的时候，HSE可以不分频或者2分频，这个由时钟配置寄存器CFGR的位17：PLLXTPRE设置。
这量设置为HSE不分频。
2. PLL时钟源
PLL时钟来源可以有两个，一个来自HSE，另外一个是HSI/2，具体用哪个由时钟配置寄存器CFGR的位16：PLLSRC设置。
HSI是内部高速的时钟信号，频率为8M，根据温度和环境的情况频率会有漂移，一般不作为PLL的时钟来源。
这时选HSE作为PLL的时钟来源。
3. PLL时钟PLLCLK
通过设置PLL的倍频因子，可以对PLL的时钟来源进行倍频，倍频因子可以是:[2,3,4,5,6,7,8,9,10,11,12,13,14,15,16]，具体设置成多少，由时钟配置寄存器CFGR的位21-18：PLLMUL[3:0]设置。
我们这里设置为9倍频，因为上一步我们设置PLL的时钟来源为HSE=8M，所以经过PLL倍频之后的PLL时钟：PLLCLK = 8M *9 = 72M。72M是ST官方推荐的稳定运行时钟，如果你想超频的话，增大倍频因子即可，最高为128M。
我们这里设置PLL时钟：PLLCLK = 8M *9 = 72M。
4. 系统时钟SYSCLK
系统时钟来源可以是：HSI、PLLCLK、HSE，具体的时钟配置寄存器CFGR的位1-0：SW[1:0]设置。
这里设置系统时钟：SYSCLK = PLLCLK = 72M。
5. AHB总线时钟HCLK
系统时钟SYSCLK经过AHB预分频器分频之后得到时钟叫APB总线时钟，即HCLK，分频因子可以是:[1,2,4，8，16，64，128，256，512]，具体的由时钟配置寄存器CFGR的位7-4 ：HPRE[3:0]设置。
片上大部分外设的时钟都是经过HCLK分频得到，至于AHB总线上的外设的时钟设置为多少，得等到我们使用该外设的时候才设置，我们这里只需粗线条的设置好APB的时钟即可。
这里设置为1分频，即HCLK=SYSCLK=72M。
6. APB2总线时钟PCLK2
APB2总线时钟PCLK2由HCLK经过高速APB2预分频器得到，分频因子可以是:[1,2,4，8，16]，具体由时钟配置寄存器CFGR的位13-11：PPRE2[2:0]决定。
HCLK2属于高速的总线时钟，片上高速的外设就挂载到这条总线上，比如全部的GPIO、USART1、SPI1等。
至于APB2总线上的外设的时钟设置为多少，得等到使用该外设的时候才设置，这里只需粗线条的设置好APB2的时钟即可。
这里设置为1分频，即PCLK2 = HCLK = 72M。
7. APB1总线时钟PCLK1
APB1总线时钟PCLK1由HCLK经过低速APB预分频器得到，分频因子可以是:[1,2,4，8，16]，具体的由时钟配置寄存器CFGR的位10-8：PRRE1[2:0]决定。
PCLK1属于低速的总线时钟，最高为36M，片上低速的外设就挂载到这条总线上，比如USART2/3/4/5、SPI2/3，I2C1/2等。
至于APB1总线上的外设的时钟设置为多少，得等到使用该外设的时候才设置，这里只需粗线条的设置好APB1的时钟即可。
这里设置为2分频，即PCLK1 = HCLK/2 = 36M。
3、其它时钟
1. USB时钟
USB时钟是由PLLCLK经过USB预分频器得到，分频因子可以是：[1,1.5]，具体的由时钟配置寄存器CFGR的位22：USBPRE配置。
USB的时钟最高是48M，根据分频因子反推过来算，PLLCLK只能是48M或者是72M。
一般设置PLLCLK=72M，USBCLK=48M。USB对时钟要求比较高，所以PLLCLK只能是由HSE倍频得到，不能使用HSI倍频。
2. Cortex系统时钟
Cortex系统时钟由HCLK 8分频得到，等于9M，Cortex系统时钟用来驱动内核的系统定时器SysTick，SysTick一般用于操作系统的时钟节拍，也可以用做普通的定时。
3. ADC时钟
ADC时钟由PCLK2经过ADC预分频器得到，分频因子可以是[2,4,6,8]，具体的由时钟配置寄存器CFGR的位15-14：ADCPRE[1:0]决定。
ADC时钟最高只能是14M，如果采样周期设置成最短的1.5个周期的话，ADC的转换时间可以达到最短的1us。如果真要达到最短的转换时间1us的话，那ADC的时钟就得是14M，反推PCLK2的时钟只能是：28M、56M、84M、112M，鉴于PCLK2最高是72M，所以只能取28M和56M。
4. RTC时钟、独立看门狗时钟
RTC时钟可由HSE/128分频得到，也可由低速外部时钟信号LSE提供，频率为32.768KHZ，也可由低速内部时钟信号LSI提供，具体选用哪个时钟由备份域控制寄存器BDCR的位9-8：RTCSEL[1:0]配置。
独立看门狗的时钟由LSI提供，且只能是由LSI提供，LSI是低速的内部时钟信号，频率为30~60KHZ直接不等，一般取40KHZ。
5. MCO时钟输出
MCO是microcontroller clock output的缩写，是微控制器时钟输出引脚，在STM32 F1系列中 由 PA8复用所得，主要作用是可以对外提供时钟，相当于一个有源晶振。
MCO的时钟来源可以是：PLLCLK/2、HSI、HSE、SYSCLK，具体选哪个由时钟配置寄存器CFGR的位26-24：MCO[2:0]决定。除了对外提供时钟这个作用之外，还可以通过示波器监控MCO引脚的时钟输出来验证系统时钟配置是否正确。
4、时钟源
HSI：内部高速 RC 时钟，约 8MHz / 16MHz（精度一般）
HSE：外部晶振，4~32MHz（精度高，USB/WIFI/ 蓝牙必须用）
LSI：内部低速 RC，约 32kHz，给 IWDG、RTC
LSE：外部 32.768kHz 晶振，给 RTC 走时（精准）
一般我们使用外部晶振，配置为72MHz。
5、时钟信号
SYSCLK：系统核心时钟（如 72MHz、168MHz、480MHz）
AHB：CPU、内存、DMA 时钟
APB1：低速外设（UART2/3/4、I2C、SPI2、DAC、TIM2~7）
APB2：高速外设（GPIO、ADC、UART1、TIM1/8、SPI1）
PLL48CK / USB48MHz：USB、I2S 必须的 48MHz 精确时钟
6、时钟树结构总结
外部 / 内部时钟 → PLL 倍频 → 系统时钟 SYSCLK → 分频到 AHB/AHB1/APB1/APB2 → 各个外设。
三、CudeMx配置RCC

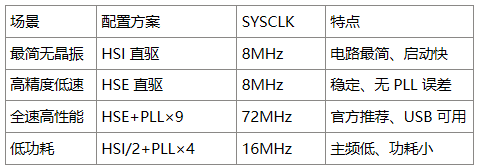

1、常用配置

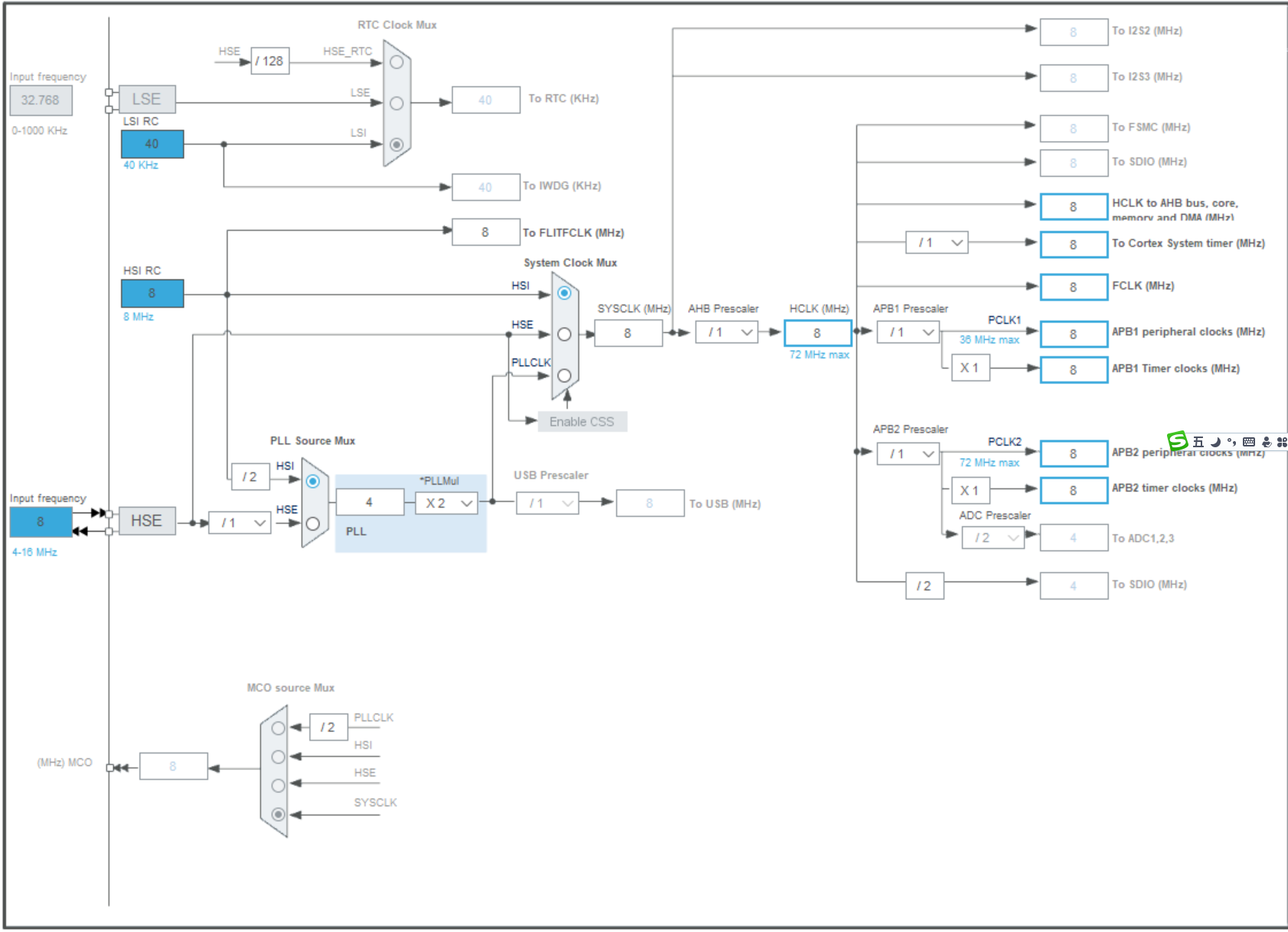

2、HSI 直驱（最简 / 无晶振）
SYSCLK = 8MHz（HSI 直接输出）
无需外部晶振，电路最简
适用：低成本、低精度、快速启动场景

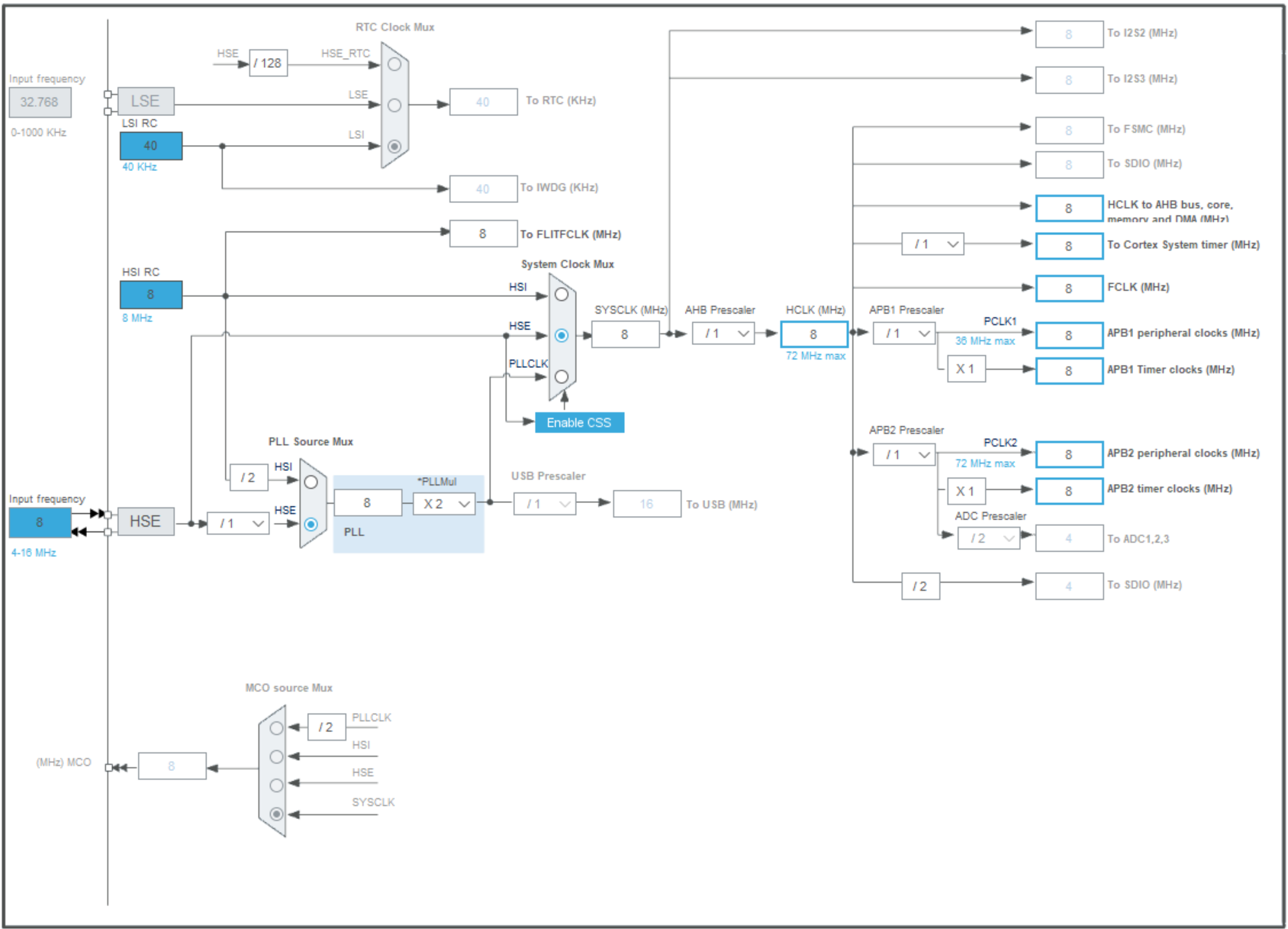

3、HSE 直驱（高精度 / 不倍频）
SYSCLK = HSE 频率（如 8MHz）
精度高、稳定，无需 PLL
适用：对时序敏感但不需要 72MHz 主频

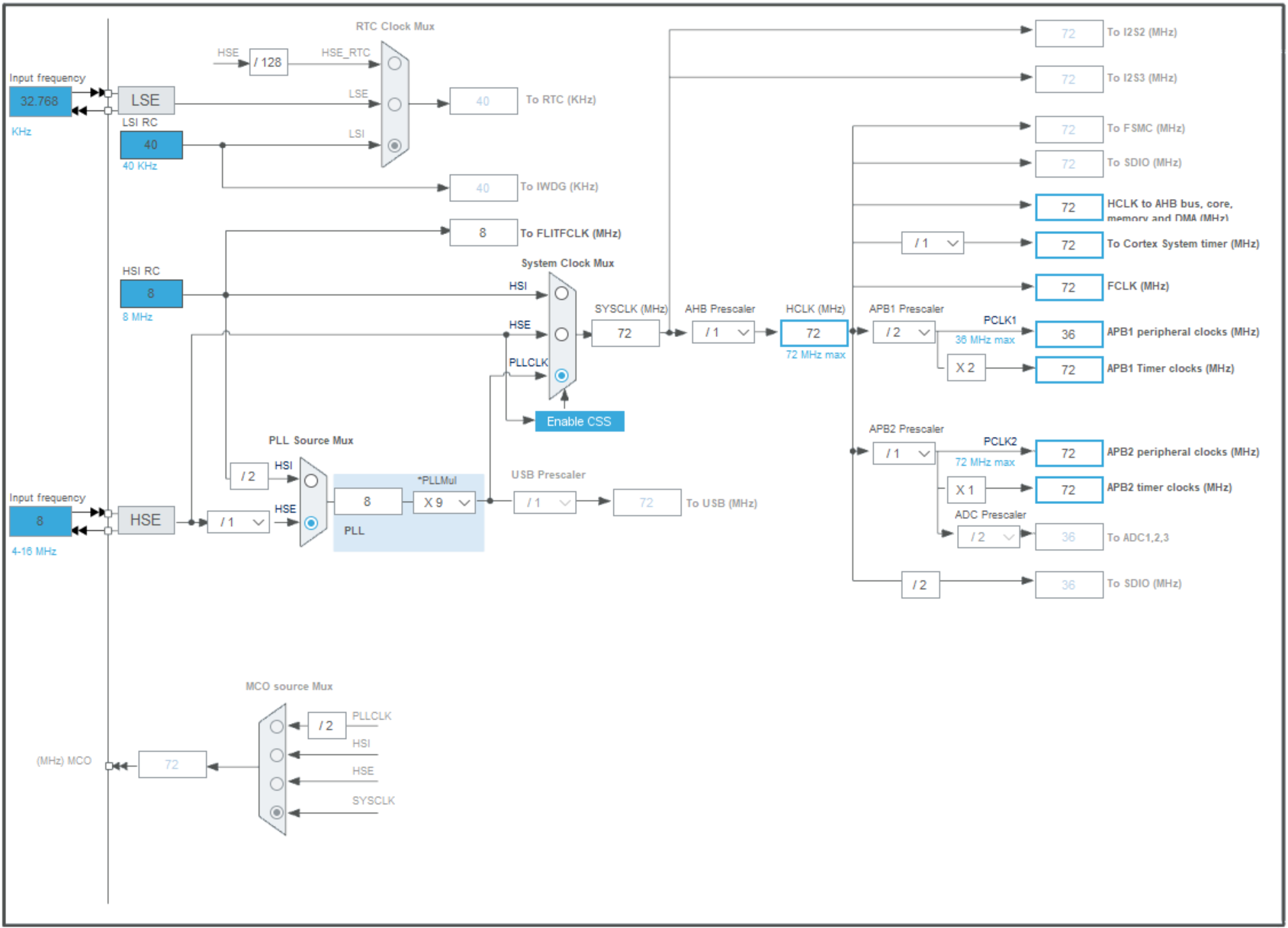

4、PLL 倍频（最高性能，最常用）
输入：HSE（8MHz） 或 HSI/2（4MHz）
倍频：PLLMUL ×2~×16（F103 最高到 72MHz）
典型：8MHz HSE ×9 = 72MHz（官方推荐）
适用：需要全速运行、USB、高速外设

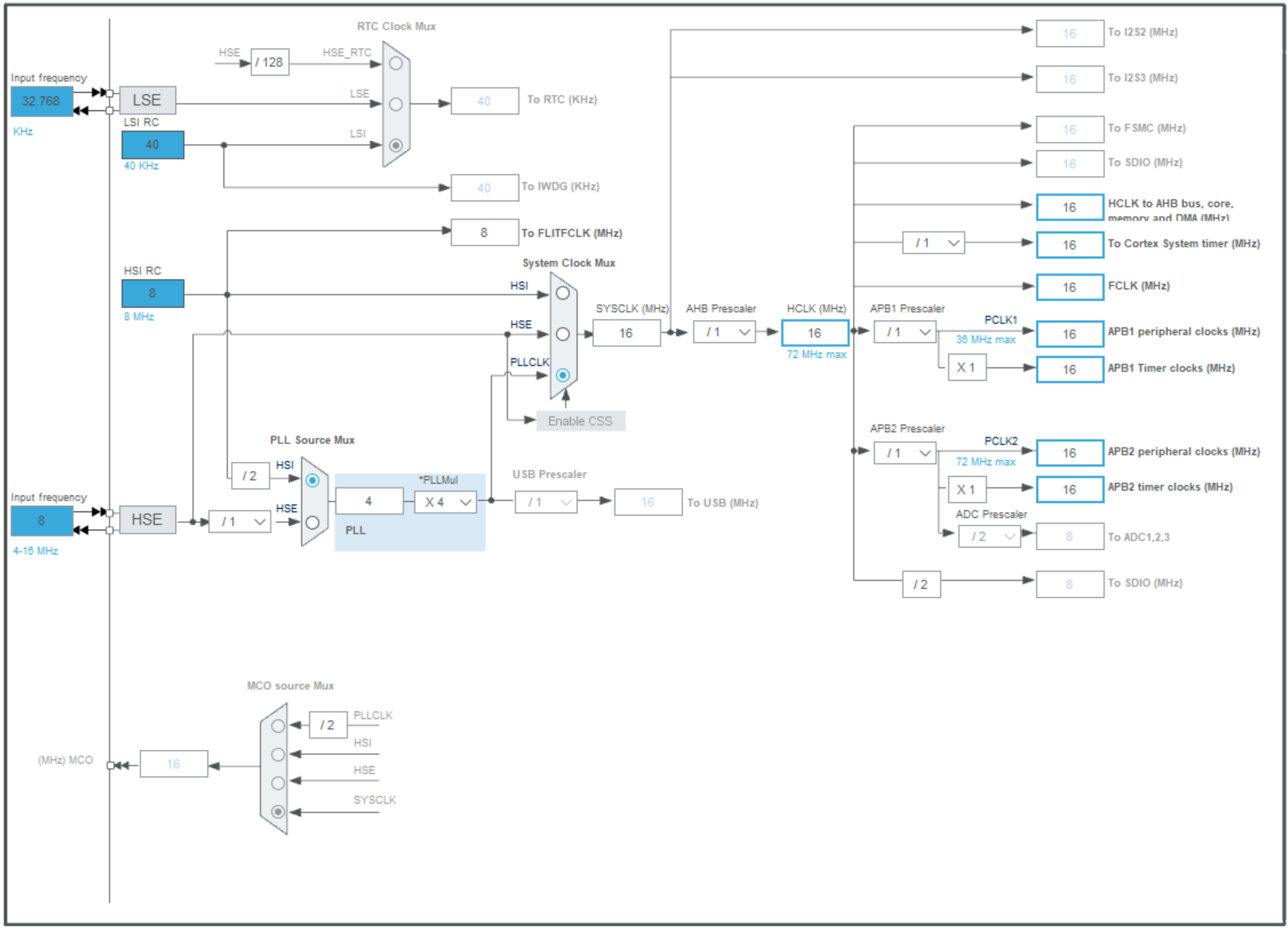

5、低功耗（主频低、功耗小）
输入：HIS（8MHz）
典型：HSI/2+PLL×4 = 16MHz
适用：低功耗场景
四、RCC模块组成
1、数据结构
1. RCC_OscInitTypeDef
作用：配置时钟源（HSE/HSI/PLL）
c
typedef struct {
uint32_t OscillatorType; // 选择要配置的时钟源
uint32_t HSEState; // HSE 开启/关闭
uint32_t LSEState; // LSE 开启/关闭
uint32_t HSIState; // HSI 开启/关闭
uint32_t LSIState; // LSI 开启/关闭
RCC_PLLInitTypeDef PLL; // PLL 配置（倍频、源）
} RCC_OscInitTypeDef;2. RCC_ClkInitTypeDef
作用：配置系统时钟、总线分频（SYSCLK、AHB、APB1、APB2）
c
typedef struct {
uint32_t ClockType; // 要配置的时钟（SYSCLK/HCLK/PCLK1/PCLK2）
uint32_t SYSCLKSource; // 系统时钟源（PLL/HSE/HSI）
uint32_t AHBCLKDivider; // AHB 分频
uint32_t APB1CLKDivider; // APB1 分频（最高36M）
uint32_t APB2CLKDivider; // APB2 分频
} RCC_ClkInitTypeDef;3. RCC_PLLInitTypeDef
作用：PLL 倍频配置
c
typedef struct {
uint32_t PLLState; // PLL 开启/关闭
uint32_t PLLSource; // PLL 源（HSE/HSI）
uint32_t PLLMUL; // 倍频系数 ×2~×16
} RCC_PLLInitTypeDef;2、句柄
RCC 是系统内核，没有句柄！
直接用函数配置。

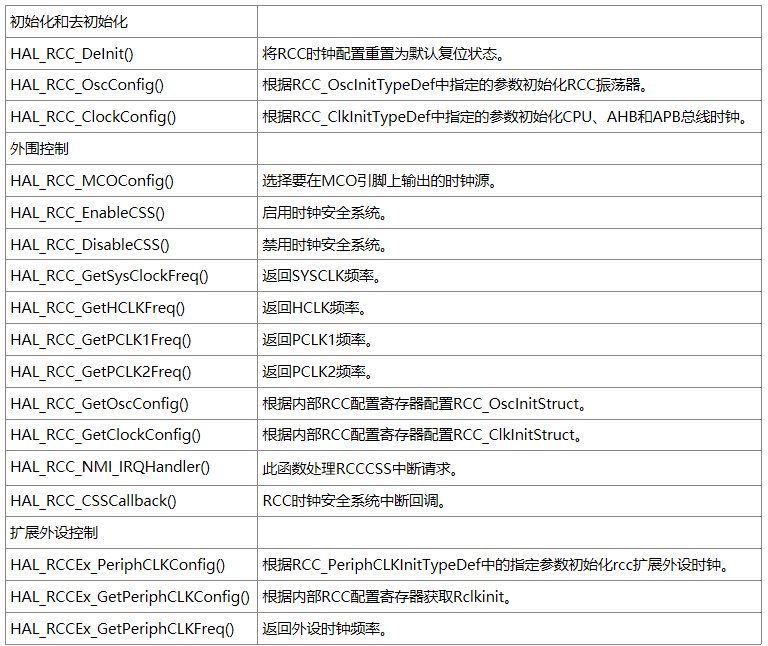

3、API函数
1. 时钟源配置
// 配置晶振、PLL
HAL_RCC_OscConfig(RCC_OscInitTypeDef *RCC_OscInitStruct);
2. 系统时钟与总线配置
// 配置 SYSCLK、AHB、APB1、APB2
HAL_RCC_ClockConfig(RCC_ClkInitTypeDef *RCC_ClkInitStruct, uint32_t FLatency);
3. 外设时钟使能
// GPIO
__HAL_RCC_GPIOA_CLK_ENABLE();
__HAL_RCC_GPIOB_CLK_ENABLE();
// UART
__HAL_RCC_USART1_CLK_ENABLE();
// ADC
__HAL_RCC_ADC1_CLK_ENABLE();
// TIM
__HAL_RCC_TIM2_CLK_ENABLE();
// I2C
__HAL_RCC_I2C1_CLK_ENABLE();
// USB
__HAL_RCC_USB_CLK_ENABLE();
4. 外设时钟失能
__HAL_RCC_GPIOA_CLK_DISABLE();
5. 外设复位
__HAL_RCC_USART1_FORCE_RESET();
__HAL_RCC_USART1_RELEASE_RESET();
6. 获取系统时钟频率
HAL_RCC_GetSysClockFreq(); // 获取 SYSCLK
HAL_RCC_GetHCLKFreq(); // 获取 AHB
HAL_RCC_GetPCLK1Freq(); // 获取 APB1
HAL_RCC_GetPCLK2Freq(); // 获取 APB2
7. 使能 CSS 时钟安全系统
HAL_RCC_EnableCSS();
4、状态/错误
1.就绪状态：
时钟是否稳定可用。
c
// 返回值：SET（已就绪） / RESET（未就绪）
HAL_RCC_GetOscReadyState(RCC_OSC_HSI);
HAL_RCC_GetOscReadyState(RCC_OSC_HSE);
HAL_RCC_GetOscReadyState(RCC_OSC_LSE);
HAL_RCC_GetOscReadyState(RCC_OSC_LSI);
HAL_RCC_GetOscReadyState(RCC_OSC_PLL);2.系统时钟源状态：
当前是 HSI/HSE/PLL
c
uint32_t sys_source = HAL_RCC_GetSysClockSource();
// 返回值可能是：
// RCC_SYSCLKSOURCE_HSI
// RCC_SYSCLKSOURCE_HSE
// RCC_SYSCLKSOURCE_PLLCLK3.频率状态：
实际运行时钟多少 MHz
c
uint32_t sysclk = HAL_RCC_GetSysClockFreq(); // 系统时钟
uint32_t hclk = HAL_RCC_GetHCLKFreq(); // AHB
uint32_t pclk1 = HAL_RCC_GetPCLK1Freq(); // APB1
uint32_t pclk2 = HAL_RCC_GetPCLK2Freq(); // APB2五、RCC模块应用实例
1、SystemInit默认时钟配置MCO查看
c
#include "stm32f1xx_hal.h"
uint32_t HCLKFreq;
uint32_t PCLK1Freq;
uint32_t PCLK2Freq;
int main(void){
//HAL库核心初始化
HAL_Init();
//配置系统时钟输出到MCO（PA8）
HAL_RCC_MCOConfig(RCC_MCO1,RCC_MCO1SOURCE_SYSCLK,RCC_MCODIV_1);
//自动读取当前 RCC 时钟配置，计算并更新系统时钟频率变量 SystemCoreClock。
SystemCoreClockUpdate();
//获取HCLK时钟
HCLKFreq = HAL_RCC_GetHCLKFreq();
//获取PCLK1时钟
PCLK1Freq = HAL_RCC_GetPCLK1Freq();
//获取PCLK2时钟
PCLK2Freq = HAL_RCC_GetPCLK2Freq();
}2、使用内部HSI通过PLL倍频程序
c
#include "stm32f1xx_hal.h"
uint32_t HCLKFreq;
uint32_t PCLK1Freq;
uint32_t PCLK2Freq;
int main(void){
//HAL库初始化
HAL_Init();
RCC_OscInitTypeDef RCC_OscInitType = {0};
RCC_ClkInitTypeDef RCC_ClkInitType = {0};
//配置时钟源
RCC_OscInitType.OscillatorType = RCC_OSCILLATORTYPE_HSI;
RCC_OscInitType.HSIState = RCC_HSI_ON;
RCC_OscInitType.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
RCC_OscInitType.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitType.PLL.PLLSource = RCC_PLLSOURCE_HSI_DIV2;
RCC_OscInitType.PLL.PLLMUL = RCC_PLL_MUL16;
HAL_RCC_OscConfig(&RCC_OscInitType);
//配置时钟信号
RCC_ClkInitType.ClockType = RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitType.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
RCC_ClkInitType.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitType.APB1CLKDivider = RCC_HCLK_DIV2;
RCC_ClkInitType.APB2CLKDivider = RCC_HCLK_DIV1;
HAL_RCC_ClockConfig(&RCC_ClkInitType,FLASH_LATENCY_2);
//MCO输出SYSCLK到PA8
HAL_RCC_MCOConfig(RCC_MCO1,RCC_MCO1SOURCE_SYSCLK,RCC_MCODIV_1);
//自动读取当前 RCC 时钟配置，计算并更新系统时钟频率变量 SystemCoreClock。
SystemCoreClockUpdate();
//获取HCLK时钟
HCLKFreq = HAL_RCC_GetHCLKFreq();
//获取PCLK1时钟
PCLK1Freq = HAL_RCC_GetPCLK1Freq();
//获取PCLK2时钟
PCLK2Freq = HAL_RCC_GetPCLK2Freq();
}3、STM32F103 标准 RCC 配置（72MHz）
标准RCC配置，F103复用代码。
c
void SystemClock_Config(void)
{
RCC_OscInitTypeDef RCC_OscInitStruct = {0};
RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
// 1. 配置时钟源 + PLL
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
RCC_OscInitStruct.HSEState = RCC_HSE_ON;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9; // 8M ×9 =72M
HAL_RCC_OscConfig(&RCC_OscInitStruct);
// 2. 配置系统时钟与总线
RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_SYSCLK |
RCC_CLOCKTYPE_HCLK |
RCC_CLOCKTYPE_PCLK1 |
RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2; // 36M
RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1; // 72M
HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2);
}4、STM32F103 的 MCO 强行输出 72MHz（失真）
输出 72MHz（选 SYSCLK）， GPIO 硬件上限只有 50MHz，波形会失真。
要稳定、干净的时钟，优先用 36MHz（PLL/2）。
c
// 1. 先把系统时钟配置为 72MHz（PLL=72MHz）
SystemClock_Config();
// 2. 配置 PA8 为复用推挽，速度设为最高（50MHz）
__HAL_RCC_GPIOA_CLK_ENABLE();
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.Pin = GPIO_PIN_8;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH; // 50MHz 档
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
// 3. 选择输出 SYSCLK（72MHz）
HAL_RCC_MCOConfig(RCC_MCO, RCC_MCO_SYSCLK, RCC_MCODIV_1);
// 4. 输出 PLLCLK/2 = 72MHz/2 = 36MHz(建议使用)
//HAL_RCC_MCOConfig(RCC_MCO, RCC_MCO_PLLCLK_Div2, RCC_MCODIV_1);六、RCC中断
RCC 中断 = 复位与时钟控制器产生的中断。
1、RCC_IRQn
RCC_IRQn 并不是一个直接代表某种特定外设中断的中断类型，而是嵌套向量中断控制器（NVIC）中用于表示RCC（Reset and Clock Control）模块中断请求（IRQ）的一个枚举值。
在STM32系列微控制器中，RCC模块负责管理系统的时钟和复位功能，包括启用或禁用外设时钟、配置系统时钟源等。
当某个与RCC相关的中断事件发生时，例如时钟安全系统（CSS）中断、内部高速时钟（HSI）就绪中断、外部高速时钟（HSE）就绪中断等，RCC模块会向NVIC发出中断请求，这个请求在NVIC中被标识为RCC_IRQn。
通过配置NVIC，可以将RCC_IRQn中断的优先级设置，并指定相应的中断处理函数来响应这些事件。
2、RCC_IRQn中断的应用场景
时钟故障检测：
当启用CSS（Clock Security System）功能时，如果检测到外部时钟源（如HSE）出现故障，RCC会触发一个中断，通知处理器执行相应的故障处理程序。
时钟准备就绪：
当HSI或HSE等内部或外部时钟源稳定并准备好使用时，RCC可以配置为在这些时钟源就绪时产生中断，以便及时更新系统时钟配置。
低功耗模式唤醒：
在某些低功耗模式下，可以通过配置RCC中断来实现从低功耗模式中唤醒系统，例如当某个特定的时钟源恢复工作时触发中断，从而唤醒处理器。
3、配置RCC_IRQn中断的基本步骤
为了使用RCC_IRQn中断，需要按照以下步骤进行配置：
1.启用RCC时钟 ：
首先确保RCC模块本身的时钟已经被正确启用，这通常在系统初始化阶段完成。
2.配置RCC中断源：
根据需要启用的中断源（如CSS中断、HSI就绪中断等），配置RCC的相关寄存器以启用对应的中断。
3.配置NVIC：
使用NVIC配置函数（如NVIC_Init()）为RCC_IRQn设置合适的优先级，并启用该中断。
4.编写中断服务例程：
在中断向量表中找到RCC_IRQn对应的中断处理函数（通常在stm32f4xx_it.c文件中定义），并编写具体的中断处理逻辑。
4、简单代码实例
c
#include "stm32f4xx.h"
void RCC_Configuration(void) {
// 启用HSE时钟
RCC_HSEConfig(RCC_HSE_ON);
// 等待HSE稳定
if (RCC_WaitForHSEStartUp() == SUCCESS) {
// HSE已经稳定，启用HSE就绪中断
RCC_ITConfig(RCC_IT_HSIRDY, ENABLE);
}
}
void NVIC_Configuration(void) {
NVIC_InitTypeDef NVIC_InitStructure;
// 设置NVIC优先级分组
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);
// 配置RCC_IRQn中断优先级
NVIC_InitStructure.NVIC_IRQChannel = RCC_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
}
void RCC_IRQHandler(void) {
// 检查是否是HSE就绪中断
if (RCC_GetITStatus(RCC_IT_HSIRDY) != RESET) {
// 执行HSE就绪中断处理逻辑
// ...
// 清除中断标志
RCC_ClearITPendingBit(RCC_IT_HSIRDY);
}
}
