从 1977 年的高光近似，到基于物理的双向反射分布函数------两种哲学，两个时代，一场关于真实感的持续追求。
一、从经验到物理：渲染的范式转变
在实时图形学的发展历程中，没有哪一对概念的对比比 Blinn-Phong 和 PBR（Physically Based Rendering） 更能体现这门学科的演进轨迹。前者是工程师在算力极度匮乏的年代，用数学直觉凑出的视觉近似；后者是物理学与图形学交汇之处，以能量守恒为公理重新定义了光的行为。
理解两者的差异，不仅仅是学习两套不同的 shader 代码------更是理解两种截然不同的设计哲学：「看起来对」与「真的对」。
**阅读前提：**本文假设读者具备基础的线性代数知识（向量点积、法线）以及 GLSL/HLSL shader 的基本读写能力。
二、Blinn-Phong：优雅的经验主义
2.1 历史背景

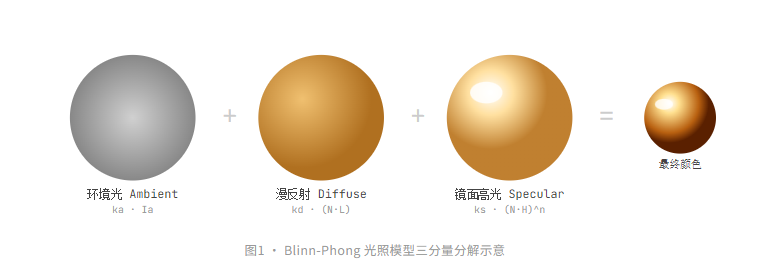

1975 年，Bui Tuong Phong 提出了著名的 Phong 光照模型。两年后，Jim Blinn 对其高光计算做出关键改进，引入了半程向量（Halfway Vector），形成了沿用至今的 Blinn-Phong 模型。它将光照分解为三个独立组件：
2.2 核心公式
Blinn-PhongI = ka·Ia + kd·(N·L)·Id + ks·(N·H)n·Is
其中：
- N = 表面法线；L = 指向光源的方向向量
- H = 半程向量 = normalize(L + V)，V 为视线方向
- n = 光泽度（shininess），控制高光大小
- ka, kd, ks = 材质系数（由美术手工调节）
2.3 GLSL 实现
cs
// ── Blinn-Phong Fragment Shader ──
uniform vec3 lightPos; // 光源位置（世界空间）
uniform vec3 viewPos; // 相机位置
uniform vec3 lightColor;
uniform vec3 objectColor;
in vec3 FragPos;
in vec3 Normal;
out vec4 FragColor;
void main() {
vec3 N = normalize(Normal);
vec3 L = normalize(lightPos - FragPos);
vec3 V = normalize(viewPos - FragPos);
vec3 H = normalize(L + V); // 半程向量
// 环境光
float ambientStrength = 0.1;
vec3 ambient = ambientStrength * lightColor;
// 漫反射（Lambert）
float diff = max(dot(N, L), 0.0);
vec3 diffuse = diff * lightColor;
// 镜面高光（Blinn-Phong 核心）
float shininess = 64.0;
float spec = pow(max(dot(N, H), 0.0), shininess);
vec3 specular = 0.5 * spec * lightColor;
vec3 result = (ambient + diffuse + specular) * objectColor;
FragColor = vec4(result, 1.0);
}注意： Blinn-Phong 中的 ka、kd、ks、shininess 均为美术经验值，没有物理单位，不同材质之间没有统一的调节标准。这正是其核心局限。
三、PBR：以物理为公理的渲染体系

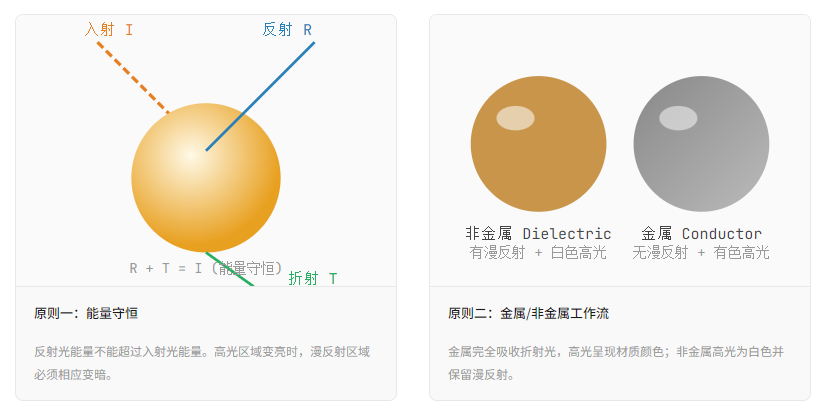

3.1 两大基石原则

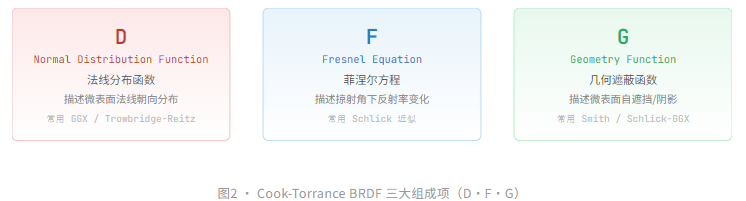

3.2 Cook-Torrance BRDF
PBR 的核心是 双向反射分布函数（BRDF）。在实时 PBR 中，最常用的是 Cook-Torrance 模型，其镜面 BRDF 为：
Cook-Torrancefcook-torrance = D(H) · F(V,H) · G(L,V,H) / (4 · (N·L) · (N·V))

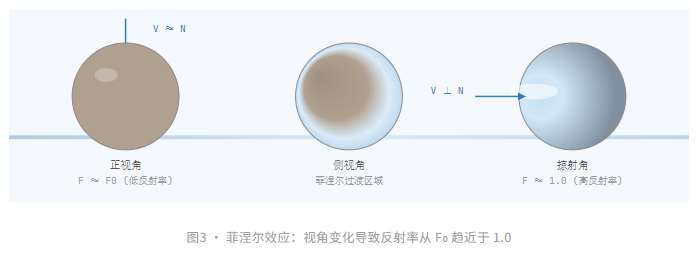

3.3 菲涅尔效应可视化
菲涅尔效应是 PBR 与 Blinn-Phong 最直观的视觉差异之一：当视线与表面趋于平行（掠射角）时，几乎所有材质都会变得更具反射性。
3.4 PBR GLSL 实现（简化版）
cs
// ── PBR (Cook-Torrance) Fragment Shader ──
const float PI = 3.14159265359;
// D: GGX/Trowbridge-Reitz 法线分布函数
float DistributionGGX(vec3 N, vec3 H, float roughness) {
float a = roughness * roughness;
float NdotH = max(dot(N, H), 0.0);
float denom = (NdotH*NdotH * (a*a - 1.0) + 1.0);
return (a*a) / (PI * denom * denom);
}
// G: Smith 几何遮蔽函数
float GeometrySmith(vec3 N, vec3 V, vec3 L, float roughness) {
float k = (roughness + 1.0)*(roughness + 1.0) / 8.0;
float NdotV = max(dot(N, V), 0.0);
float NdotL = max(dot(N, L), 0.0);
float ggxV = NdotV / (NdotV * (1.0 - k) + k);
float ggxL = NdotL / (NdotL * (1.0 - k) + k);
return ggxV * ggxL;
}
// F: Schlick 菲涅尔近似
vec3 FresnelSchlick(float cosTheta, vec3 F0) {
return F0 + (1.0 - F0) * pow(1.0 - cosTheta, 5.0);
}
void main() {
vec3 N = normalize(Normal);
vec3 V = normalize(viewPos - FragPos);
vec3 L = normalize(lightPos - FragPos);
vec3 H = normalize(V + L);
// 金属度工作流：F0 插值
vec3 F0 = mix(vec3(0.04), albedo, metallic);
// Cook-Torrance DFG
float NDF = DistributionGGX(N, H, roughness);
float G = GeometrySmith(N, V, L, roughness);
vec3 F = FresnelSchlick(max(dot(H, V), 0.0), F0);
// 镜面 BRDF
vec3 numerator = NDF * G * F;
float denominator = 4.0 * max(dot(N,V),0.0) * max(dot(N,L),0.0) + 0.001;
vec3 specular = numerator / denominator;
// 能量守恒：漫反射 + 镜面 = 1
vec3 kD = (vec3(1.0) - F) * (1.0 - metallic);
float NdotL = max(dot(N, L), 0.0);
vec3 Lo = (kD * albedo / PI + specular) * radiance * NdotL;
FragColor = vec4(Lo, 1.0);

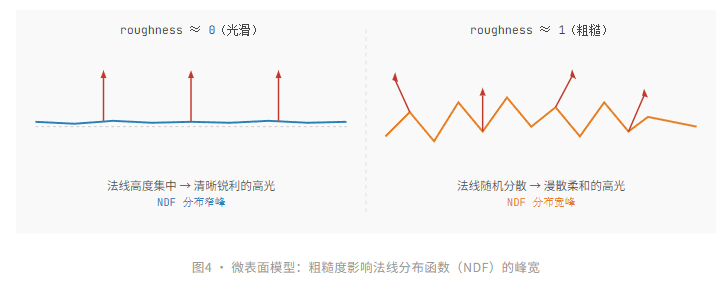

}四、微表面理论：理解粗糙度的本质
PBR 建立在微表面模型（Microfacet Theory） 上------任何宏观表面在微观尺度下都是由无数朝向随机的微小镜面组成的。粗糙度（Roughness）参数描述了这些微表面法线的离散程度。
关键洞察： Blinn-Phong 中的 shininess 是对微表面聚集程度的粗略近似，但没有物理对应，也无法正确模拟能量守恒。当 shininess 增大时，Blinn-Phong 高光亮度会同时增大，而 PBR 的高光在变窄时会保持能量总量恒定（峰值升高但面积不变）。
五、核心差异全景对比
| 对比维度 | Blinn-Phong | PBR (Cook-Torrance) |
|---|---|---|
| 理论基础 | 经验公式，视觉近似 | 物理光学，辐射度学 |
| 能量守恒 | ❌ 不保证 | ✓ 严格保证 |
| 参数可解释性 | ka, kd, ks, shininess（无单位） | Albedo, Metallic, Roughness（有物理意义） |
| 金属材质 | ❌ 无法区分金属/非金属 | ✓ metallic 参数精确控制 |
| 菲涅尔效应 | ❌ 忽略 | ✓ Schlick 近似精确模拟 |
| 微表面模型 | ❌ 无 | ✓ D·F·G 三项完整描述 |
| 跨光照环境一致性 | 更换 HDR 环境后需重新调参 | 材质参数在任何光照下保持一致 |
| 性能开销 | 极低，适合旧硬件 | 中等，现代 GPU 可实时 |
| 美术友好度 | 参数直觉性弱，调试困难 | 基于物理直觉，易于 PBR 工作流 |
| 典型应用场景 | 早期游戏引擎、内置着色器、教学 | Unity URP/HDRP、Unreal Engine、电影渲染 |

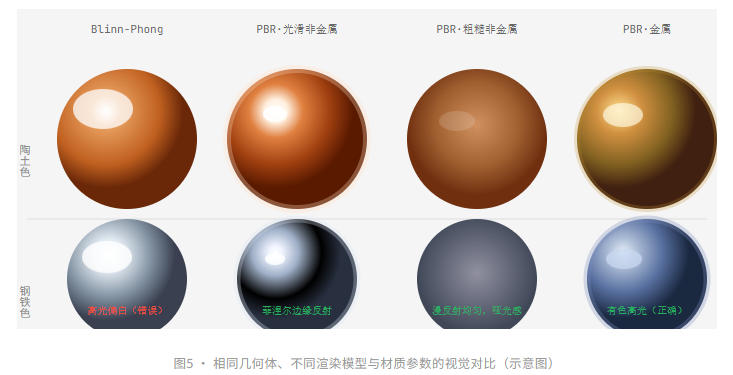

六、不同 Roughness × Metallic 下的视觉差异
下图模拟了相同几何体在不同参数组合下，Blinn-Phong 与 PBR 的典型外观区别：
七、该用哪一个？
**选 Blinn-Phong 当：**你在开发极简 WebGL demo、教学演示、低端移动端游戏，或者渲染对象是卡通风格（NPR），不需要物理准确。
**选 PBR 当：**你在构建任何现代游戏引擎管线（Unity/Unreal/Godot 4+）、三维产品可视化、建筑可视化，或者你的美术资产已经在 Substance Painter 等 PBR 工具中制作。
一个实用的判断准则：如果你需要在不同光照环境下重用同一批材质资产，用 PBR。Blinn-Phong 材质参数是"与光照绑定"的，换了 HDR 场景就得重调，而 PBR 材质在任何光照下都应表现一致。
过渡方案：从 Blinn-Phong 参数映射到 PBR
// 将 Blinn-Phong 参数粗略映射到 PBR 参数
// 仅供迁移参考，非精确转换
// roughness 从 shininess 反推（shininess ∈ [1, 256]）
float roughness = sqrt(2.0 / (shininess + 2.0));
// metallic 从 ks/kd 比例推断
float metallic = clamp(length(ks) / (length(kd) + length(ks)), 0.0, 1.0);
// albedo 从 kd 近似
vec3 albedo = kd;八、总结
Blinn-Phong 是图形学历史上一座重要的里程碑------在算力极度受限的年代，它以极低的代价给出了"足够好"的视觉近似，并在此后数十年的游戏工业中发挥了核心作用。它的局限不是设计缺陷，而是时代约束的产物。
PBR 并非推翻了 Blinn-Phong，而是将渲染的讨论从"视觉层面的调参"提升到"物理定律的表达"。它的核心贡献在于：将材质参数与物理量绑定，从而实现跨光照环境的一致性，并使美术师的创作直觉与物理直觉对齐。
理解两者的差异，最终是为了在正确的场景下做出正确的技术选择------而不是盲目地追求"更新"或"更复杂"。好的渲染工程师，是能在约束中做出最合适决策的人。
