整车无线统一化设计
1. 物理分区规划
将车辆划分为不同的无线区域
天台区（车顶/鲨鱼鳍/后扰流板/行李架）： 用于远距离、高增益通信（GNSS、5G、卫星、V2X）。
四周区（保险杠/后视镜/B柱）： 用于近场定位和安全感知（UWB、BLE、毫米波雷达、NFC）。
舱内区（中控台/顶棚内饰）： 用于用户连接（WiFi、BT、手机互联、生命体征雷达）。
隐藏区（挡风玻璃/后窗）： 备份天线或FM/DAB。
2. 天线 共存矩阵 (Coexistence Matrix)
列出所有无线技术的频段，并标记出潜在的冲突点。
|--------------------|-------------------|----------|----------------------------------------------------------|
| 干扰源 | 受扰对象 | 冲突类型 | 规划应对方案 |
| 5G n41 | WiFi 2.4G | 邻频干扰 | 物理隔离： WiFi 进舱，5G 上顶；射频： 模组内置高抑制滤波器。 |
| 5G n79 | WiFi 5G | 邻频干扰 | 频率规避： WiFi 避开 4.8-4.9GHz 频道；软件： 开启IDC协同。 |
| V2X (5.9G) | WiFi 5.8G | 严重邻频 | 严格隔离： 必须使用专用 V2X 补偿器且天线物理距离 >30cm。 |
| 5G 上行 | GNSS L1 | 谐波干扰 | 带外抑制： GNSS LNA 前端必须加深层带通滤波器，防止 5G 信号堵塞 |
| UWB (Ch 5) | WiFi 6E | 频段重叠 | 时域避让： 依靠 UWB 脉冲特性与 WiFi 协议的 CCA 机制共存 |
3. 天线集成方案
传统分离式：天线是天线，T-Box 是 T-Box，中间走长馈线（Fakra/Mini-Fakra）。缺点是线损巨大（尤其是 5G 和 V2X），可能需要额外加功率补偿器，最终成本高。
天线集成模组（Integrated /Smart Shark Fin）也被行业成为智能天线，其实就是将 T-Box 直接做在鲨鱼鳍底部，尽量多的天线集成进行TBox内部，最终TBox和天线二合一，需要将Tbox布置在车顶等开阔位置。优点是零馈线损耗，信号质量最好。这是目前高端新能源车（如特斯拉）的主流趋势。
透明玻璃天线（Glass Antenna），即将天线印刷在天幕玻璃或挡风玻璃上。优点 是隐藏式，增加天线阵列空间，方便实现5G 4×4 MIMO。但是对天线的俯仰角区域不一定友好。
4. 关键技术指标 (KPI) 的定义
隔离度（Isolation）： 5G 与 WiFi 间 >35dB；MIMO 天线间 >12dB。
效率（Efficiency）： 车顶天线自由空间效率应 >50%，装车后不低于 25-30%。
线损控制： 如果不采用集成方案，射频电缆在 6GHz 下的损耗必须控制在3-5dB 以内（选用低损耗电缆）。
定位精度： 双频 GNSS 在开阔空间需达到亚米级（<1m），地库停车时 数字钥匙BLE/UWB 搜寻成功率 >99%。
天线干扰的 处理 措施
在工程实践中，要解决整车复杂的无线干扰，通常需要"空间 + 频率 + 时间"三个维度的配合。
1. 空间维度的隔离
如果干扰来自距离太近导致的接收机饱和（Blocking）： 滤波器只能挡住带外信号，挡不住带内的压制。这时候物理隔离和软件避让更重要。
物理上的隔离是前提，拉开距离的话，只要距离翻倍，信号强度就衰减到四分之一；利用车体屏蔽，比如把 5G 天线放车顶（鲨鱼鳍），WiFi天线放车内仪表台下面。利用车顶金属板作为天然屏蔽体，就可以很好的隔离；极化错开，一个天线横着放（假设水平极化），一个竖着放（对应的是垂直极化），就能产生约 15-20dB的极化隔离。
2 . 频率维度的硬 隔
如果干扰来自频率重叠或谐波： 必加滤波器
在天线距离比较近的情况，主要针对两种情况需要采用滤波器隔离：谐波干扰（Harmonics），在发射端加低通滤波器（LPF），比如 5G 的 2.4GHz 发射信号会产生 4.8GHz 的二次谐波。在 5G 射频前端加个低通滤波器，可以把这些高频泄漏直接滤掉，防止它干扰 WiFi 5G 的频段；邻频/主频接近干扰（Adjacent Channel），在接收端加高抑制带通滤波器（BPF，如 BAW/SAW），像 V2X 和 WiFi 5.8G 挨得特别近，接收端必须有一个窄带的滤波器，只让自己的信号进来，把隔壁的高功率干扰挡在滤波器带外。
需要注意的是滤波器虽好，但它有插损（Insertion Loss）。如果滤波器插损太大，本身的信号也会变弱。在选型时，不能只看滤波器的抑制能力，还要看它的温漂。汽车环境温度变化剧烈（-40到 85度），如果滤波器在高温下频段发生偏移，原本该滤掉的干扰可能就漏进来。
3 . 时间维度的 收发 软件（IDC）
当物理和频率手段都到极限时，就需要用到软件调度：TDM（时分复用）实现交替通行，软件控制芯片："5G 现在先别发，WiFi 正在收重要数据，等你发完了我再让它传。"功率控制，如果检测到 WiFi 正在工作，系统会动态压低 5G 的发射功率，防止信号阻塞WiFi 接收机。
|----------------|---------------------|--------------|
| 干扰类型 | 首选方案 | 备选方案 |
| 谐波干扰 | 低通滤波器 (LPF) | 增加物理间距 |
| 主频接近 | 带通滤波器 (BPF) | 极化方向错开 |
| 宽带噪声压制 | 物理隔离/屏蔽 | 软件时分避让 (TDM) |
| 接收机饱和 | 增加空间距离 | 动态功率控制 |
在整车无线系统设计中 的 隔离度（Isolation/S21） 考量
如果隔离度不足，会导致天线减敏（Desensitization）、信号饱和甚至硬件损坏。隔离度考虑通常分为三个维度：同频/邻频干扰、谐波干扰、以及近场耦合。
1. 核心隔离度要求一览表
|---------------------------|---------|--------------|---------------------------|
| 天线对 (Antenna Pairs) | 频率关系 | 推荐隔离度 (Min) | 核心隔离手段 |
| 5G MIMO (Ant 1 vs Ant 2) | 同频 | > 12~15 dB | 空间分集、极化分集（垂直/水平） |
| V2X (5.9G) vs WiFi (5.8G) | 邻频 (极近) | > 30 dB | 高性能 BAW 滤波器、物理距离 (>30cm) |
| WiFi (2.4G) vs BT/BLE | 同频 | > 20 dB | 软件时分复用 (TDM)、共存算法 |
| UWB (Ch 5/9) vs WiFi 6E/7 | 频率重叠 | > 25 dB | 物理跨度布置、时域避让 |
| 4G/5G vs 双频 GNSS | 谐波/带外 | > 40 dB | 低通/带通滤波器隔离、天线远端布置 |
| 低轨卫星 vs 5G Sub-6G | 远频 | > 30 dB | 仰角屏蔽（利用车顶金属平面） |
| 毫米波雷达 (77G) vs 其它 | 远频 | 无特殊要求 | 频率跨度极大，主要考虑结构件遮挡 |
2. 重点干预区域分析
A. 5.9GHz 冲突区 (V2X与 WiFi 5/6/7)：这是目前车载天线设计最头疼的区域。V2X (5.85-5.925 GHz) 与 WiFi 的 5.8GHz 频段几乎紧挨着。如果 WiFi 天线布置在座舱内顶部，而V2X在鲨鱼鳍，两者距离较近，WiFi 的发射功率可能直接压制 V2X 的接收。对策一般是在 T-Box 或 OBU 射频前端增加高抑制值的带通滤波器，并确保天线间距不少于 20-30cm。
B. 2.4GHz 拥挤区 (BT, BLE, WiFi 2.4G)：BLE 用于数字钥匙时，对 RSSI（信号强度指标） 的准确性要求极高。如果此时 WiFi 正在大流量传输，会造成 BLE 信号剧烈波动，导致定位漂移。隔离策略是避免将 BLE 锚点与 WiFi 主天线并排布置。通常将 BLE 锚点散布在车身四周（如 B 柱、后视镜），而将 WiFi 集中在座舱中心。
C. UWB 与 WiFi 6E/7 的共存：UWB Channel 5 工作在 6.5GHz 附近，处于 WiFi 6E/7 的核心频段。UWB 天线对金属非常敏感，通常布置在塑料件后。利用车身的金属框架作为屏障，将 UWB 放置在车外侧（如保险杠角），将 WiFi 限制在车内。
3. 提升隔离度的三种工程手段
A.空间隔离 (Spatial Separation): 利用自由空间传播损耗,计算公式大致为
Lp(dB)=20log10(d)+20log10(f)+20log10(4π/c)
在 2.4GHz 下，间距每增加一倍，理论隔离度增加约 6dB。
B.极化隔离 (Polarization Isolation): 通过垂直极化 和 水平极化进行隔离，如果两根天线物理距离无法拉开（例如都在鲨鱼鳍内），可以将一根天线垂直放置，另一根水平放置。理论上极化交叉可提供 15-20dB 的额外隔离度。
C.方向图避让 (Pattern Nulling)
通过调整天线的辐射方向图，使一根天线的辐射主瓣避开另一根天线的接收方向。例如 GNSS 天线主要增益向上，而 4G/5G 天线增益主要向四周偏下，利用这种增益差实现隔离。
4. 针对低频与近场 (FM/DAB, NFC, 433MHz)
NFC (13.56MHz)： 属于电感耦合，几乎不产生远场辐射，主要防止金属屏蔽。
433MHz (RKE)： 频率较低，穿透力强，但容易受到车载大屏、DC/DC 转换器的电磁噪声干扰。隔离重点不在于其它天线，而在于电磁兼容 (EMC) 屏蔽。
FM/DAB： 由于波长很长（米级），容易与车身线束产生耦合干扰。一般馈线使用双层屏蔽线，且远离高压动力线缆。

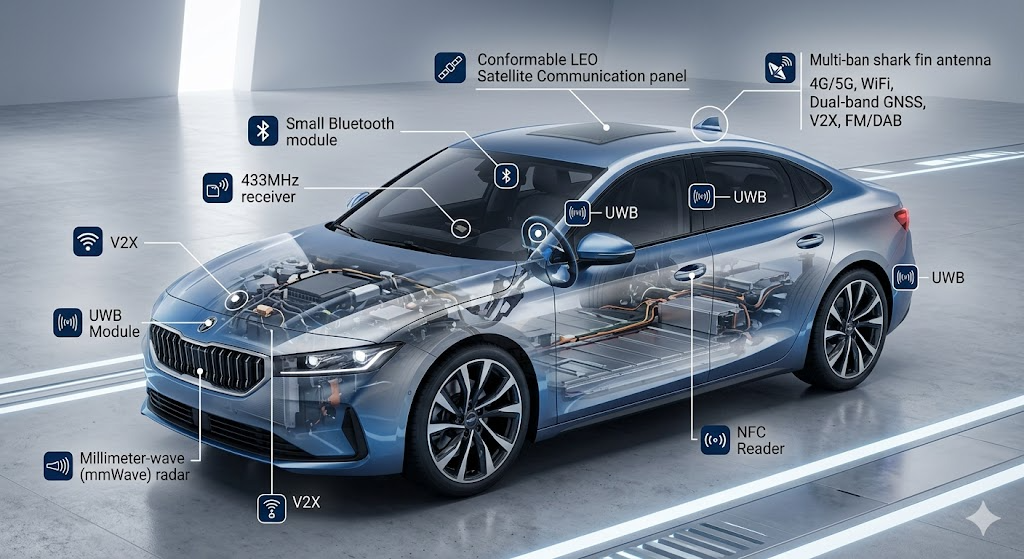

各类无线技术的天线布置方案
天线的布置位置直接决定了通信质量、抗干扰能力以及用户体验，由于整车金属车身的屏蔽作用，天线布置的核心原则是寻找信号透射窗口或部署于车体外壳表面。
1. 顶部集成区（鲨鱼鳍天线/综合天线盒）：
车顶是视野（Line-of-Sight）最开阔的地方，也是大多数长距离通信天线的首选位置，需要最大化半球空间视野（FoV），减少车身金属件对信号路径的阻挡。
4G/5G (Cellular): 鲨鱼鳍天线内（主天线）。5G通常需要4×4 MIMO，将2根天线置于鲨鱼鳍，另外 2 根辅助天线（MIMO 3/4）布置在前后塑料保险杠两侧或尾翼（Spoiler）内部。这种高低位布置能显著提升在复杂城市楼宇峡谷中的吞吐量。
双频GNSS (定位): 鲨鱼鳍最高点。必须拥有完整的物理天空视野。采用双频（L1+L5）以抵消电离层误差，提高定位精度。GNSS 天线下方尽量预留直径约10cm的金属参考地（Ground Plane），以抑制地面反射带来的多路径干扰。
低轨卫星通信（S或C频段）: 车顶中心或尾部平坦区域， 对于一发两收（1Tx/2Rx）方案，两个接收天线物理间距应大于20cm以实现有效空间分集。如果相控阵式的卫星通信（Ku/Ka 频段）天线（如阵列天线）体积较大，由于其指向性极强，天线必须平铺且严禁任何含金属成分的贴膜或涂料覆盖。
V2X (C-V2X/DSRC): 采用双天线方案（一前一后）是目前的共识，一般位于鲨鱼鳍天线内或车顶前后两端。以确保360°无死角覆盖。V2X (5.9GHz) 与 WiFi 5G 频段极近，若 V2X 天线靠近车内 WiFi 路由器，必须在射频端增加高抑制带通滤波器。
FM/DAB (广播): 鲨鱼鳍内或后挡风玻璃印刷天线。
2. 车周感知与接入区（支柱、把手与保险杠）：
主要针对短距离通信、钥匙系统及雷达感知。
UWB (超宽带): 锚点应避开线束密集的 A 柱根部，优先选择内饰板上方或后视镜内部，以减少电磁多径效应。UWB用于厘米级定位（数字钥匙），通常需要大约4个锚点均匀分布在车身四周，以通过测距算法精确锁定手机位置。
BLE：和UWB联合布置，一般UWB主锚点会集成BLE，UWB从锚点会选择性集成BLE
BLE ：如果是独立BLE，外部锚点（4-6个）建议布置在车外后视镜、B柱外壳和前后保险杠角。内部锚点（1-2个）必须布置在座舱中心轴线上（如扶手箱、挡风玻璃上方），通过 RSSI 权重算法严格区分"人是在车内还是车门外"，防止误触解锁。
NFC: B柱（驾驶员侧）外饰板内、驾驶员侧门把手。NFC属于近场通信（<4cm），通常作为数字钥匙的备用方案（手机没电时），必须布置在非金属材质下。
毫米波雷达 (mmWave): 前格栅中心、保险杠四个角。雷达前方的保险杠蒙皮厚度应满足 1/2 波长整倍数，且涂料严禁含铝粉等金属成分。
433MHz (RKE/TPMS): 车身控制器（BCM）内部或仪表台下方。主要用于传统遥控钥匙和胎压监测，对位置不敏感，但需远离大功率干扰源。从节点在四个轮胎上。如果是RKE，433MHz 天线对极化方向敏感，建议采用垂直布置以匹配钥匙端的水平辐射特性。
也有用BLE作TPMS的，主节点复用数字钥匙的，从节点在四个轮胎上。
3. 车内感知与接入区：
蓝牙 (BT) & WiFi: T-Box内部、座舱中控台。蓝牙天线应兼顾车内（CarPlay/音乐）和后排蓝牙耳机的需求。考虑到 WiFi 7 的普及，舱内天线应支持 2.4/5/6GHz 三频。建议将 WiFi 主天线布置在中控屏后方或顶棚中央，确保对前后排乘客的均匀覆盖。
60GHz毫米波雷达：舱内生命体征监测（VOD）、儿童遗留检测（CPD）、手势控制。一般布置在车顶 B 柱横梁中央（天窗后缘）或内后视镜底座。必须垂直向下覆盖整个座舱区域（包括后排地毯区，防止婴儿滑落阴影）。
汇总建议表
|----------|-------------------------|-------------------------------|
| 技术类型 | 推荐布置位置 | 关键考量因素 |
| 5G MIMO | 鲨鱼鳍（主） + 前/后保险杠（辅） | 空间分集，降低天线相关性，提升吞吐量 |
| V2X | 车顶前后双天线（对角线布置最佳） | 极低时延，360°覆盖，5.9GHz 链路预算，防相互遮挡 |
| 双频GNSS | 鲨鱼鳍顶端（带金属底板） | 物理天空视野，抑制多路径 |
| UWB | 四角保险杠 + B/C柱，主锚点会在后视镜上方 | 3D 测距精度，减少人体阻挡 |
| 卫星通信 | 车顶中心（平铺） | 宽角度仰角视野，散热规划 |
| NFC | B 柱外饰板（驾驶员侧） | 感应距离（<4cm），非金属区域 |
| WiFi/BT | 中控台 + 顶棚内饰 | 多频段共存，舱内全覆盖 |
| BLE | 分布式 (1内+4外) | RSSI 室内外判别逻辑安全性 |
| 60GHz 雷达 | 车顶 B 柱横梁/天窗后缘 | 生命体征监测视角，避开座椅遮挡 |
