Unity Shader 细节贴图技术在不增加显存开销的前提下，有效提升近距离纹理细节的渲染质量

问题背景：近距离纹理的质量挑战

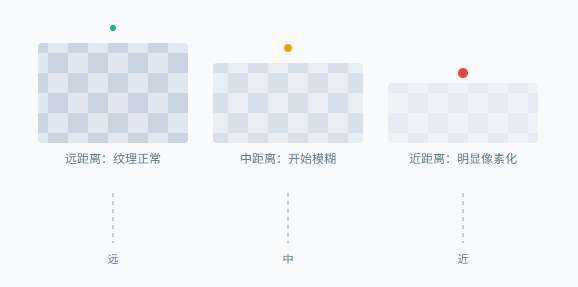

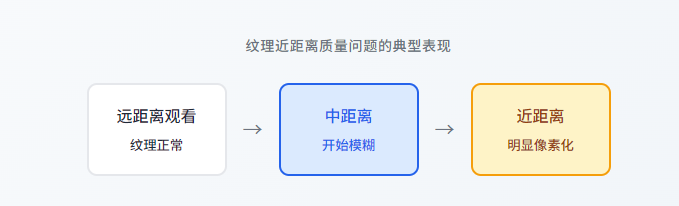

在 Unity URP 项目中，当摄像机靠近物体表面时，纹理会因采样率不足而出现模糊、像素化、重复感等问题。传统的解决方案是使用更高分辨率的纹理，但这会带来显著的显存开销。

为什么会出现这个问题？

Mipmap 切换：当纹理在屏幕上投影变小时，GPU 使用较小的 Mipmap 级别；当靠近时使用较大的 Mipmap，但这可能导致切换边界可见
Tiling 重复：平铺纹理在小距离下重复感明显，暴露了纹理的平铺周期
采样率不足：近距离时每个像素覆盖的纹理面积变小，但纹理分辨率固定

⚠️ 传统解决方案的代价

使用 4K 纹理替代 2K 纹理：显存增加 4 倍（约 32MB vs 8MB），带宽和采样开销也显著增加。对于移动设备，这往往是不可接受的。

解决方案：细节贴图技术概览

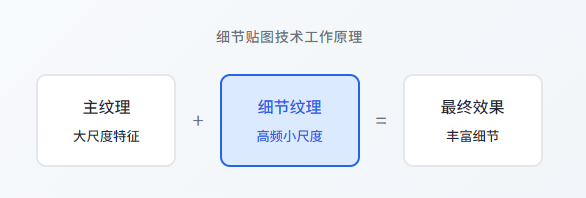

细节贴图技术的核心思想是：使用高频、小尺度的细节纹理与主纹理混合，在不增加主纹理分辨率的情况下丰富近距离细节。

主要技术方案

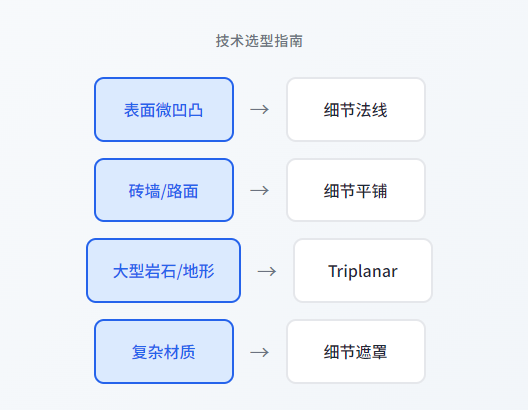

四种核心技术

技术	原理	显存开销	适用场景
细节法线贴图	叠加高频法线扰动	极低	表面微凹凸
细节平铺	独立 UV 采样	低	砖墙、路面等
Triplanar 映射	三轴向投影融合	中	大型地形、岩石
细节遮罩	控制混合区域	低	复杂材质

✓ 核心优势

细节纹理可以使用 较小的分辨率（256x256 或 512x512），因为它是高频细节，不需要存储大尺度的颜色变化。这使得总显存开销接近单张主纹理，但细节表现却能接近高分辨率纹理。

技术一：细节法线贴图 (Detail Normal Map)

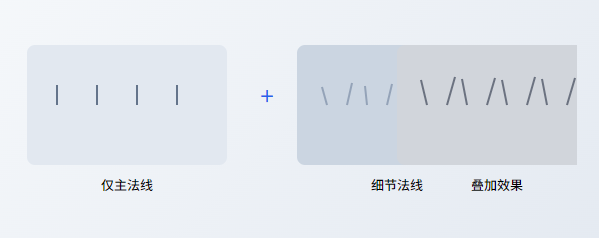

细节法线贴图通过叠加一张高频法线纹理来扰动主法线，为表面添加微小的凹凸细节。这种技术特别适合表现材质的微观粗糙度。

数学原理

在切线空间下，细节法线与主法线通过向量相加或 Re-Orientation 方式合并：

cs 复制代码

// 方法一：简单向量相加（适用于强度较低的情况）
half3 BlendNormals(half3 n1, half3 n2)
{
    return normalize(n1 + n2 * 0.5);
}

// 方法二：Re-Orientation（Unity 官方推荐，更物理正确）
half3 BlendNormalsReOriented(half3 n1, half3 n2)
{
    half3 t = half3(n1.xy + half2(1, 1), n1.z * 1.128);
    half3 u = half3(n2.xy * half2(1, 1), 1);
    half3 r = t * dot(t, u) / t.z - u;
    return normalize(r);
}

💡 实现要点

细节法线使用更高的 Tiling 值（通常是主纹理的 4-8 倍）
细节法线强度通过纹理 Alpha 或单独的强度参数控制
建议使用"Re-Orientation"方法避免法线偏差累积

技术二：细节平铺 (Detail Tiling / Secondary UV)

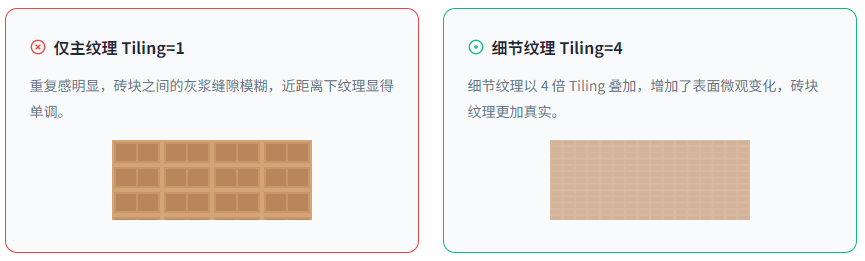

细节平铺通过使用独立的 UV 坐标采样细节纹理，这些 UV 通常使用更高的 Tiling 值，使得细节纹理以更密集的方式重复，从而在近距离时提供更丰富的视觉细节。

cs 复制代码

// 声明细节纹理属性
TEXTURE2D(_DetailAlbedoMap);
TEXTURE2D(_DetailNormalMap);
SAMPLER(sampler_DetailNormalMap);

// 细节纹理的 Tiling（通常远大于 1）
UNITY_INSTANCING_BUFFER_START(Props)
    UNITY_DEFINE_INSTANCED_PROP(float, _DetailTiling)      // 例如：4.0
    UNITY_DEFINE_INSTANCED_PROP(float, _DetailNormalStrength) // 例如：0.5
UNITY_INSTANCING_BUFFER_END(Props)

half4 SampleDetailNormal(half2 uv, half3 normalTS)
{
    // 获取实例化的细节 Tiling 值
    float tiling = UNITY_ACCESS_INSTANCED_PROP(Props, _DetailTiling);
    float strength = UNITY_ACCESS_INSTANCED_PROP(Props, _DetailNormalStrength);

    // 使用高 Tiling 值采样细节法线
    half2 detailUV = uv * tiling;
    half4 detailNormalTex = SAMPLE_TEXTURE2D(_DetailNormalMap,
                                      sampler_DetailNormalMap,
                                      detailUV);

    // 解码法线并应用强度
    half3 detailNormalTS = UnpackNormal(detailNormalTex);
    detailNormalTS.xy *= strength;

    // 混合主法线和细节法线
    half3 blendedNormal = BlendNormalsReOriented(normalTS, detailNormalTS);

    return half4(blendedNormal, 1.0);
}

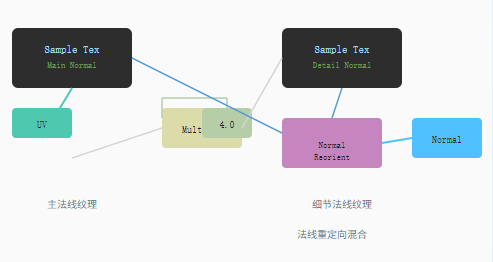

Shader Graph 实现

在 Shader Graph 中，实现细节平铺非常直观：

创建第二个 Sample Texture 2D 节点连接细节纹理
在采样前，使用 Multiply 节点将 UV 乘以较高的 Tiling 值（如 4.0）
使用 Normal Reorientation 节点合并法线

技术三：Triplanar 映射

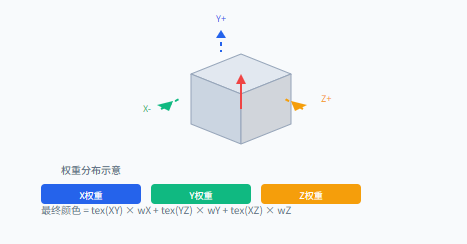

Triplanar 映射是一种基于世界坐标的纹理投影技术，它从三个相互垂直的方向对纹理进行投影，然后根据法线方向进行加权混合。这种方法特别适合大型无缝表面（如地形、岩石）。

cs 复制代码

half4 SampleTriplanar(TEXTURE2D_PARAM(tex, sam),
                          float3 worldPos, float3 normal, float sharpness)
{
    // 计算三个轴向的权重（基于法线方向）
    half3 weights = abs(normal);
    weights = pow(weights, half(sharpness));  // sharpness 控制过渡锐利度
    weights = weights / (weights.x + weights.y + weights.z);  // 归一化

    // 三个轴向的投影坐标（使用世界坐标进行采样）
    half2 uvX = half2(worldPos.z, worldPos.y);  // YZ 平面投影
    half2 uvY = half2(worldPos.x, worldPos.z);  // XZ 平面投影
    half2 uvZ = half2(worldPos.x, worldPos.y);  // XY 平面投影

    // 采样三个方向的纹理
    half4 sampleX = SAMPLE_TEXTURE2D(tex, sam, uvX);
    half4 sampleY = SAMPLE_TEXTURE2D(tex, sam, uvY);
    half4 sampleZ = SAMPLE_TEXTURE2D(tex, sam, uvZ);

    // 加权混合三个方向的采样结果
    return sampleX * weights.x + sampleY * weights.y + sampleZ * weights.z;
}

💡 Triplanar 的优势

无需 UV：完全基于世界坐标，模型不需要展开 UV
无缝衔接：三个方向投影自然过渡，无接缝问题
适合大型表面：地形、岩石、建筑外墙等无需担心 UV 拉伸
Mipmap 友好：投影基于世界坐标，Mipmap 计算更准确

技术四：细节遮罩控制 (Detail Mask)

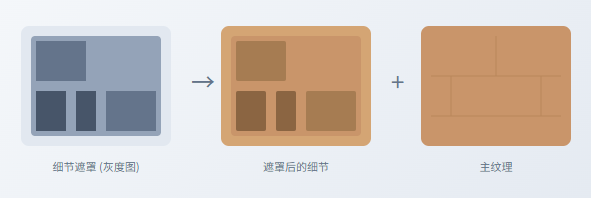

细节遮罩用于精确控制细节纹理在表面的分布区域。通过一张灰度图，我们可以让细节纹理只在需要的区域出现（如裂缝、缝隙、磨损区域），避免在不必要的地方产生干扰。

cs 复制代码

// 采样细节遮罩（通常是主纹理的 R 通道或 A 通道）
half SampleDetailMask(float2 uv)
{
    half4 maskTex = SAMPLE_TEXTURE2D(_DetailMask, sampler_DetailMask, uv);
    return maskTex.r;  // 或使用 .a 根据你的遮罩格式
}

// 使用遮罩混合细节纹理
half4 ApplyDetailWithMask(float2 mainUV, float2 detailUV)
{
    // 采样主纹理
    half4 mainColor = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, mainUV);

    // 采样细节纹理
    half4 detailColor = SAMPLE_TEXTURE2D(_DetailTex, sampler_DetailTex, detailUV);

    // 采样遮罩（使用主 UV，因为遮罩通常与主纹理 Tiling 一致）
    half mask = SampleDetailMask(mainUV);

    // 使用 Lerp 根据遮罩值混合
    // 遮罩值越接近 1，细节纹理越明显
    return lerp(mainColor, detailColor, mask * _DetailStrength);
}

常见的遮罩存储方式

主纹理的 Alpha 通道

单独的灰度图 (R=G=B)RGBA

遮罩图（分别控制不同细节层）

高度图辅助计算坡度遮罩

完整实现代码

下面是一个整合了所有细节贴图技术的完整 Shader 实现。这个 Shader 支持：主纹理、细节法线、细节 albedo 和细节遮罩。

cs 复制代码

// ============================================================================
// 文件: DetailLitShader.hlsl
// 描述: 整合细节贴图技术的 Lit Shader
// ============================================================================

// --- 属性声明 ---
TEXTURE2D(_MainTex);         SAMPLER(sampler_MainTex);
TEXTURE2D(_MainNormalMap);   SAMPLER(sampler_MainNormalMap);
TEXTURE2D(_DetailNormalMap); SAMPLER(sampler_DetailNormalMap);
TEXTURE2D(_DetailMask);      SAMPLER(sampler_DetailMask);

UNITY_INSTANCING_BUFFER_START(Props)
    UNITY_DEFINE_INSTANCED_PROP(float, _DetailNormalTiling)
    UNITY_DEFINE_INSTANCED_PROP(float, _DetailNormalStrength)
    UNITY_DEFINE_INSTANCED_PROP(float, _DetailMaskTiling)
    UNITY_DEFINE_INSTANCED_PROP(float, _UseTriplanar)
UNITY_INSTANCING_BUFFER_END(Props)

// --- 法线混合函数 ---
half3 BlendNormalsReOriented(half3 n1, half3 n2)
{
    half3 t = half3(n1.xy + half2(1, 1), n1.z * 1.128);
    half3 u = half3(n2.xy * half2(1, 1), 1);
    half3 r = t * dot(t, u) / t.z - u;
    return normalize(r);
}

// --- Triplanar 采样函数 ---
half4 SampleTriplanarNormal(half3 worldPos, half3 normal, float tiling)
{
    half3 weights = abs(normal);
    weights = weights / (weights.x + weights.y + weights.z);

    half2 uvX = half2(worldPos.z, worldPos.y) * tiling;
    half2 uvY = half2(worldPos.x, worldPos.z) * tiling;
    half2 uvZ = half2(worldPos.x, worldPos.y) * tiling;

    half4 nx = SAMPLE_TEXTURE2D(_DetailNormalMap, sampler_DetailNormalMap, uvX);
    half4 ny = SAMPLE_TEXTURE2D(_DetailNormalMap, sampler_DetailNormalMap, uvY);
    half4 nz = SAMPLE_TEXTURE2D(_DetailNormalMap, sampler_DetailNormalMap, uvZ);

    half3 result = half3(0);
    result += UnpackNormal(nx) * weights.x;
    result += UnpackNormal(ny) * weights.y;
    result += UnpackNormal(nz) * weights.z;
    return half4(normalize(result), 1);
}

// --- 主采样函数 ---
half4 SampleDetailSurface(float2 uv, float3 worldPos, half3 normalTS)
{
    // 获取实例化参数
    float detailTiling  = UNITY_ACCESS_INSTANCED_PROP(Props, _DetailNormalTiling);
    float detailStr    = UNITY_ACCESS_INSTANCED_PROP(Props, _DetailNormalStrength);
    float useTriplanar = UNITY_ACCESS_INSTANCED_PROP(Props, _UseTriplanar);

    // 1. 采样细节遮罩
    float mask = SAMPLE_TEXTURE2D(_DetailMask, sampler_DetailMask, uv) * detailStr;

    // 2. 根据模式选择细节法线采样方式
    half4 detailNormalTS;
    if (useTriplanar > 0.5)
    {
        // Triplanar 模式：基于世界坐标采样
        half3 worldNormal = half3(0, 1, 0);  // 假设输入为切线空间法线
        detailNormalTS = SampleTriplanarNormal(worldPos, worldNormal, detailTiling);
    }
    else
    {
        // 标准模式：使用 UV 采样
        half2 detailUV = uv * detailTiling;
        detailNormalTS = SAMPLE_TEXTURE2D(_DetailNormalMap, sampler_DetailNormalMap, detailUV);
    }

    // 3. 应用遮罩强度
    detailNormalTS.xy *= mask;

    // 4. 混合主法线和细节法线
    half3 blendedNormal = BlendNormalsReOriented(normalTS, detailNormalTS);

    return half4(blendedNormal, 1.0);
}

性能对比与优化建议

方案对比

方案	主纹理	细节纹理	总显存	近距离质量	实现复杂度
传统 4K	4K (32MB)	无	32MB	优秀	简单
2K + 细节	2K (8MB)	512 (0.5MB)	8.5MB	良好	中等
1K + 细节	1K (2MB)	256 (0.125MB)	2.1MB	中等	中等
2K + Triplanar	2K (8MB)	无	8MB	良好	中等

优化建议

最佳实践

细节纹理分辨率：使用 256x256 或 512x512，足够存储高频细节即可
Tiling 值：主纹理的 4-16 倍，根据场景比例调整
Mipmap：务必为细节纹理生成 Mipmap，并使用 Mipmap 级别偏移来隐藏过渡
法线强度：细节法线强度建议 0.3-0.7，过高会导致表面过于崎岖
遮罩压缩：将遮罩存储在已有纹理的通道中，避免额外纹理
批处理：使用 GPU Instancing 减少 Draw Call

⚠️ 注意事项

细节纹理在远距离会因 Mipmap 而逐渐消失，这是预期行为
如果主纹理已经很大（如 4K），叠加细节纹理的收益会降低
对于移动设备，需要测试性能影响，确保额外的采样不会成为瓶颈

总结

细节贴图技术是在有限显存预算下提升近距离纹理质量的有效手段。通过合理组合本文介绍的四种技术方案，你可以在几乎不增加显存开销的情况下，显著提升材质的视觉细节表现。

✓ 关键收获

细节贴图技术利用高频小尺度纹理补充主纹理的细节缺失
四种技术可以组合使用，发挥各自优势
合理设置 Tiling 值和强度，避免过度细节
务必生成 Mipmap，优化远距离渲染
在目标平台进行性能测试，确保帧率达标
