H3CNE--21.RIP

RIP协议

虽然淘汰了，依旧学的原因是会考

他是最早的动态路由协议

RIP协议概述

• RIP是Routing Information Protocol（路由信息协议）的简称
• RIP是一种基于距离矢量（Distance-Vector)算法的的路由协议
• RIP协议适用于中小型网络，分为RIPv1和RIPv2
• RIP支持水平分割、毒性逆转和触发更新等工作机制防止路由环路
• RIP协议基于UDP传输，端口号520

RIP的工作流程

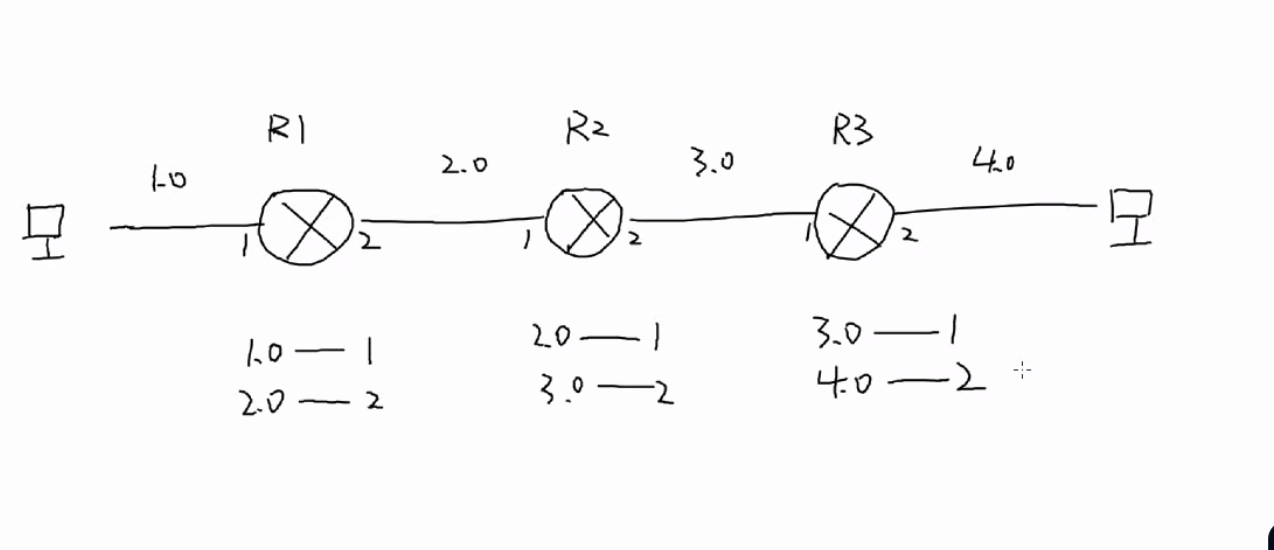

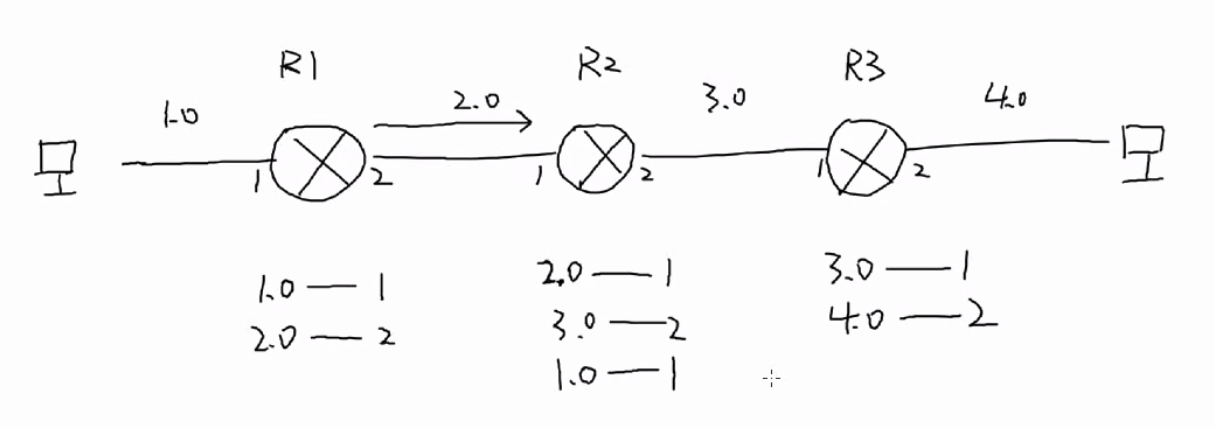

假设如上图，每个路由器左右两侧各个网段相互不同，每个路由器下方是对应的路由表，也是就标明每个路由器哪个接口是哪个网段；

假设RIP已经配好了，每台路由器会以广播的形式给每个参与RIP的接口上发送一个路由更新请求

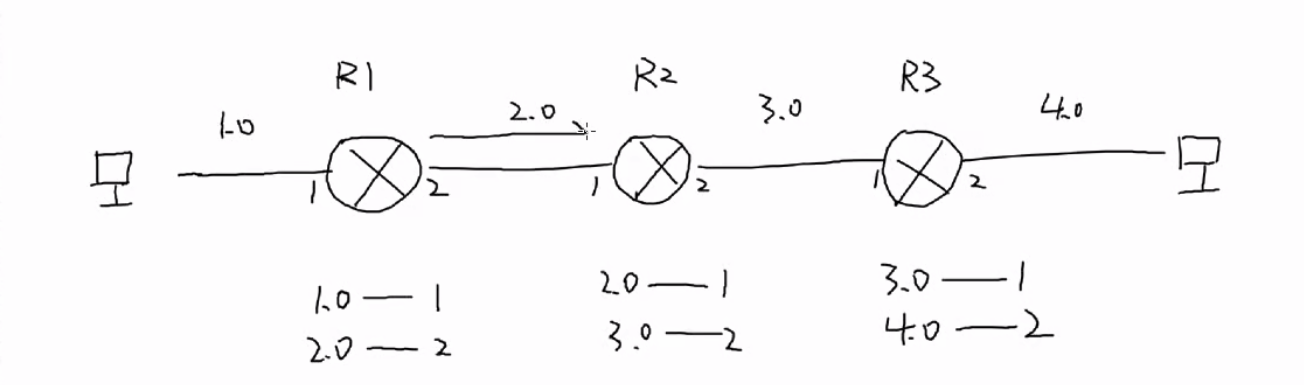

比如说R1从2口发送一个广播，请你把你的路由表发给我；R2收到后，他会用一种广播的形式把他所有的路由表全部发送给R1；当R1给R2发完请求，当然R2也要给R1发送请求，那么R1就会给R2发送两条路由；

R2收到路由后会发现有一个自己也有的路由2.0网段，虽然R2有2网段，但是不代表不学，而是要做对比，也就是路由选择；

但是R2自己的2.0来源是直连，所以优先级是0，但是从R1来的2.0是rip优先级是100，所以他会选择自身的2.0

然后R2就从R1中学习到1.0网段，而对应是哪个接口是通过路由传来的接口来确定的

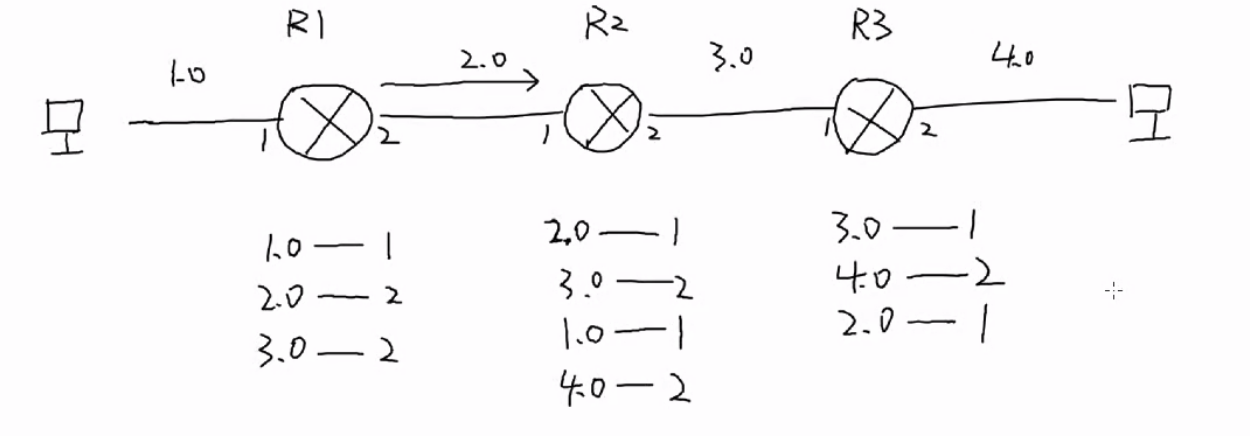

第一轮学习后，R1学到3.0；R2学到1.0和4.0；R3学到2.0网段

直到第二轮学习才会让R1和R3的路由交换，然后完成路由学习

虽然完成路由学习，但是RIP都会每隔30s发送一次自己的路由

如果每个好几个30sR1都没收到R2传来的4网段，就说明4网段挂了，就会删除网段

RIP路由环路问题

RIP路由环路是一个三层环路问题，在前面的拓扑图中，在物理层面上是没有环路的，路由器的环路可能不是物理环的问题，他是个逻辑环

之所以要等R2要等R3多发两次才能确定4网段挂掉是因为防止4网段是诈死；

RIP要等待的次数是6次，每个30s一次那么就需要180秒才能确认一条路由挂了

如果4网段挂了，但是在R2在180s之前都无法确定4网段死亡，那么就会先保留，但是同时R2又在以30s为间隔发送路由信息，但是此时R3收到后就会发现多了一条4网段，这个时候就会认为是一条新路由，那么就会学习那条新路由，然后导致路由环路问题

RIP计时器

• 更新计时器
  • 30s
  • 用来更新路由信息
• 失效计时器
  • 180s
  • 路由打上posibly down标签，路由设置为16跳
  • 如果挂了有6个周期，就认为他真正挂了
• 刷新计时器
  • 120s
  • 彻底删除路由，在前面的180s过完后，再等120s来确认他挂掉
• 抑制计时器
  • 180s
  • 路由信息失效，被打上PD标签
  • 从其他接口收到比原路径更差的路由更新
  • 这里就是下面的防环机制中之一

防环机制

为了解决上述问题，RIP提出了6个防环机制：

• 水平分割
  • 从某个接口收到的信息不回从该接口回传
  • 但是该机制影响了路由回传，路由回传并不是完全没有意义，对于之前的图来讲，R3要收到R2回传的4网段可以用来确认R2学会了R3的4网段
• 毒性逆转
  • 从某个接口收到的路由信息会设置为16跳后回传
  • 这就涉及到最后的最大跳数，将收到的路由信息设为16跳回传后，检查的目的达到了，同时路由器也不会重复学习
• 路由毒化
  • 补充：在路由器发觉自己的某个网段消失了，不会立刻在路由表中删除，而是标记为失效状态
  • 当路由失效，标记为16跳，并通告邻居，使邻居及时使该路由失效
  • 这样就可以让路由删除失效路由的时间大大缩减
• 抑制计时器
  • 通过抑制计时器来防止路由学到更差的路由，也就是物理环路上另一条到达被删除网段路由器的路由信息
• 触发更新
  • 当路由失效，不用等待更新周期，立即发出路由更新，来通告错误
• 最大跳数
  • 不接收大于15跳的路由更新

上述的一系列机制都是RIPv1的机制，但是实际运用中，用的是RIPv2

RIPv2

在基于RIPv1上新增四个功能：

• 报文以组播发送，组播地址224.0.0.9
  • 在原来是广播发送
• 路由更新携带子网掩码
  • 所以RIPv1是没有子网掩码的，因为RIPv1发明的时代还没有子网掩码
  • 在没有子网掩码的时候，会出现偏差，因为是靠A,B,C类地址的特定开头来判断的
  • 比如172.16.1.0/24和172.16.2.0在RIPv1的情况会被认为是同一条路由
• 可以关闭自动聚合，支持手动聚合
  • 聚合的作用就是将多条路由聚集到一块，减小路由表的规模，有利于遍历机制
  • RIPv1不具备手动聚合的功能，都是自动聚合，但是到了RIPv2默认依旧是自动聚合，需要自己手动改
  • 比如说还是刚刚的172.16.1.0/24和172.16.2.0虽然带了子网掩码了，但是不看，直接先自动聚合为172.16.0.0/16
• 支持身份验证
  • 就是支持在在两台路由相连上支持配置密码，如果两边密码配置连接不一致的话，就无法相互学习路由

常用命令

• h3c\]rip 'process id' * 创建RIP进程，进入RIP协议视图

  • 更改协议版本为v2

• h3c-rip-1\]undo summary * 关闭自动聚合

• h3c-rip-1\]slient-interface 'interface number' * 配置静默接口 * 静默接口上不会发送RIP协议报文

  • 配置RIP接口身份验证

实验

补充

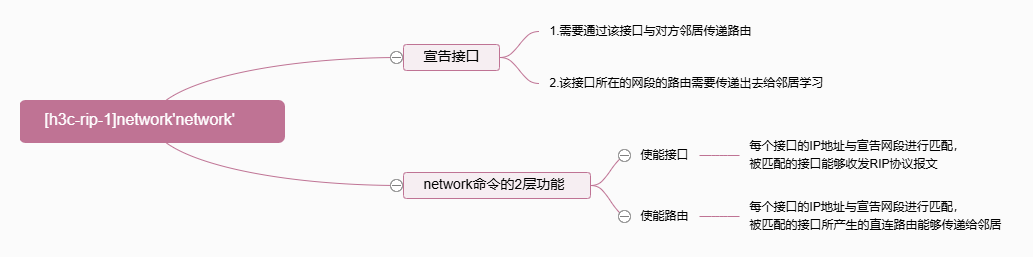

宣告接口的原则：

rip在宣告网段的同时也要宣告接口，有两种接口是需要宣告的：

1.需要通过该接口与对方邻居传递路由

2.该接口所在的网段路由需要传递出去给邻居学习

RIPv1不带子网掩码的后果

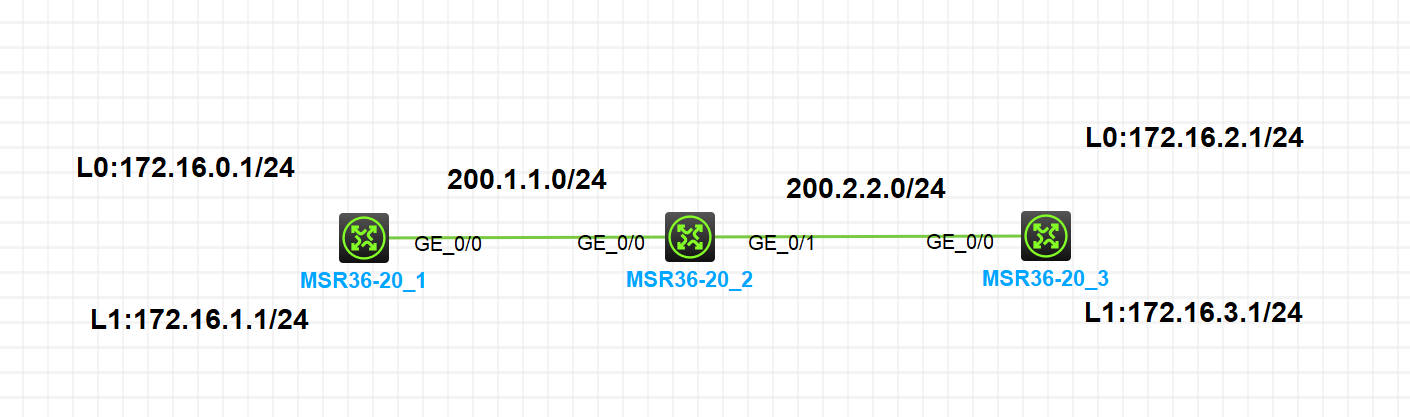

实验拓扑

为了防止设备过多不好启动，所以给两侧路由器配置环回口来模拟PC

在图中，如果在不看子网掩码的情况，可能会认为四个环回口在一个网段

先配置IP地址

R1配置：

[R1]int g0/0
[R1-GigabitEthernet0/0]ip add 200.1.1.1 24
[R1-GigabitEthernet0/0]int L0
[R1-LoopBack0]ip add 172.16.0.1 24
[R1-LoopBack0]int L1
[R1-LoopBack1]ip add 172.16.1.1 24

R2配置：

[R2]int g0/0
[R2-GigabitEthernet0/0]
[R2-GigabitEthernet0/0]ip add 200.1.1.2 24
[R2-GigabitEthernet0/0]int g0/1
[R2-GigabitEthernet0/1]ip add 200.2.2.2 24

R3配置：

[R3]int g0/0
[R3-GigabitEthernet0/0]ip add 200.2.2.3 24
[R3-GigabitEthernet0/0]int L0
[R3-LoopBack0]ip add 172.16.2.1 24
[R3-LoopBack0]int L1
[R3-LoopBack1]ip add 172.16.3.1 24

配置IP地址后就在R1上线配置RIP

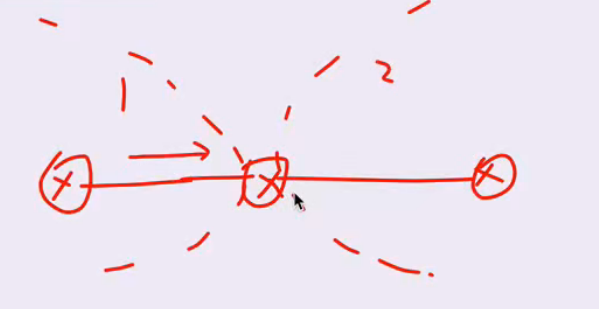

输入rip后面需要接一个进程号， 因为同一个路由器可能不止跑一个RIP进程，就比如下图，左侧路由器跑rip进程1右侧跑rip进程2，但是左侧的路由学到的内容不会给右侧路由学习，同样右侧学习的路由也不会给左侧的路由器，所以如果要在路由器上配置多个RIP就要用RIP进程号区分

但是一般情况只会运行一套RIP，如果只输入"rip"不写进程号，那么默认就是1

接下来宣告，根据前面的补充点，情况一的接口就是拓扑图中的R1的g0/0口，因为他通过这个口与邻居传递路由，其次情况二的接口就是两个环回接口L0和L1

但是在实际宣告中，是宣告网段，宣告之后，路由器会把每个接口的ip和宣告网段去匹配，如果匹配成功，那就用这个接口进行rip协议报文的传输，也就是用来接收路由更新

比如说这里宣告200.1.1.0网段，那么路由器发现他和g0/0口的ip匹配
[R1-rip-1]network 200.1.1.0

如果宣告了172.16.0.0网段就会导致左侧两个环回口都能匹配，就会路由都传出去，同样的，这两个接口也会接收路由更新；
[R1-rip-1]net 172.16.0.0

但是这两个接口在实际情况下是接PC的，PC也用不了rip，所以毫无意义，所以要避免rip给业务接口发送广播的rip报文，于是要给业务接口配置静默接口，虽然取消宣告，也可以解决问题，但是取消宣告172.16.0.0网段，那就无法通信了

所以在配置RIP的时候一定要把业务接口配置为静默接口

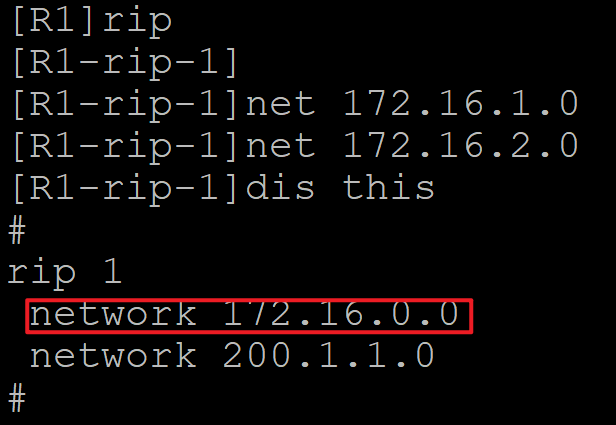

因为RIPv1不带掩码，所以宣告172.16.1.0和172.16.2.0都只会宣告172.16.0.0网段

现在去R2和R3宣告路由

R2：

[R2]rip
[R2-rip-1]network 200.1.1.0
[R2-rip-1]network 200.2.2.0

R3：

[R3]rip
[R3-rip-1]network 200.2.2.0
[R3-rip-1]network 172.16.0.0

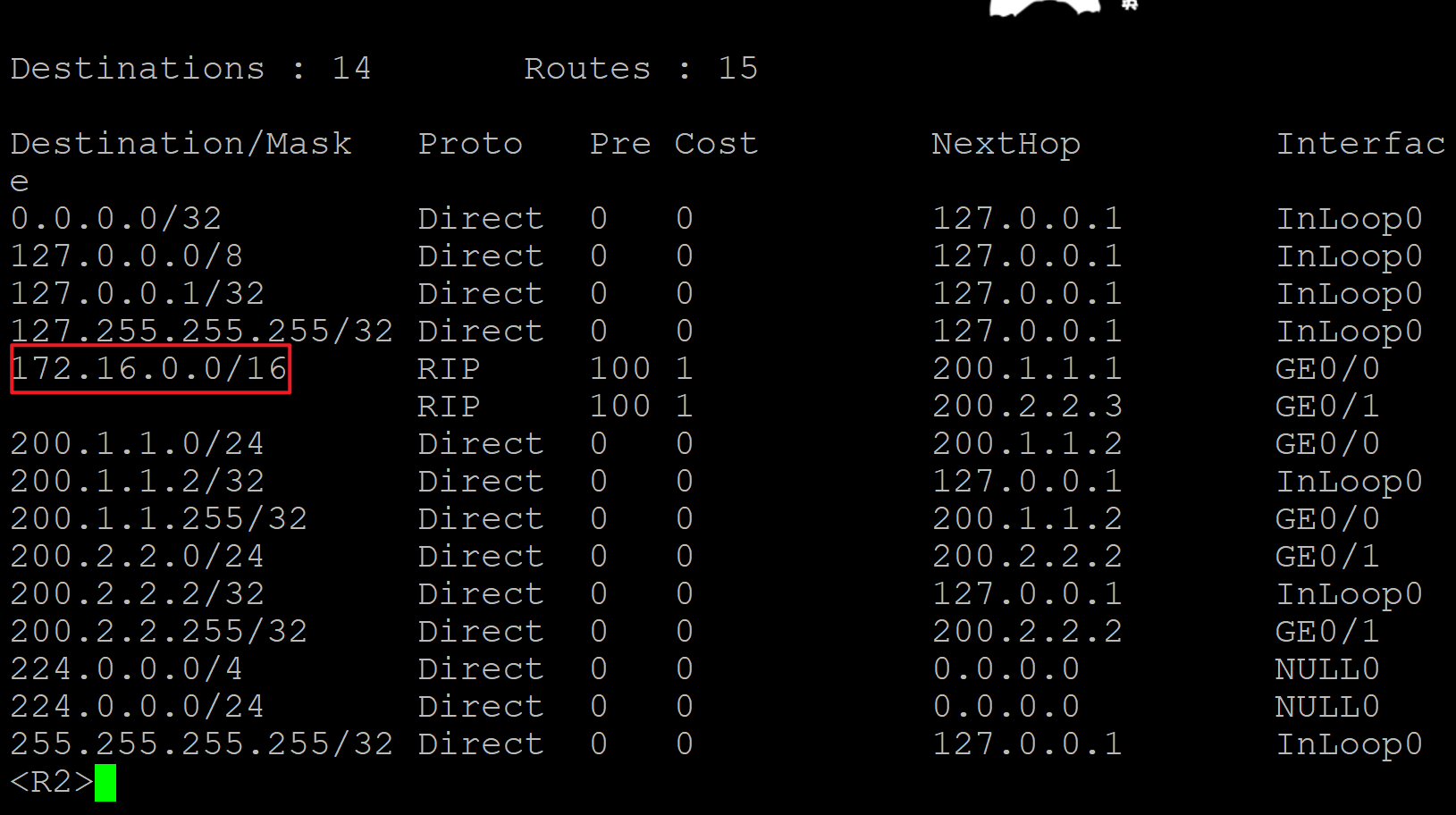

此时查看R2的路由表发现，本来应该配置的是24位的路由，在这里变成了16位，因为R1不带子网掩码的问题

然后再路由表中，两侧路由是等价的，那么根据前面学的等价路由是用来负载均衡的，此时R1的环回口发出一个包给R3的环回口，通不通过要看运气

所以这就是不能带子网掩码的问题

此时要解决问题也很简单，在每个路由器的rip中敲

[R1-rip-1]version 2 #开启版本二
[R1-rip-1]undo summary #关闭自动聚合

如果不关闭自动聚合就会又回到之前的问题上

其他路由器操作一致

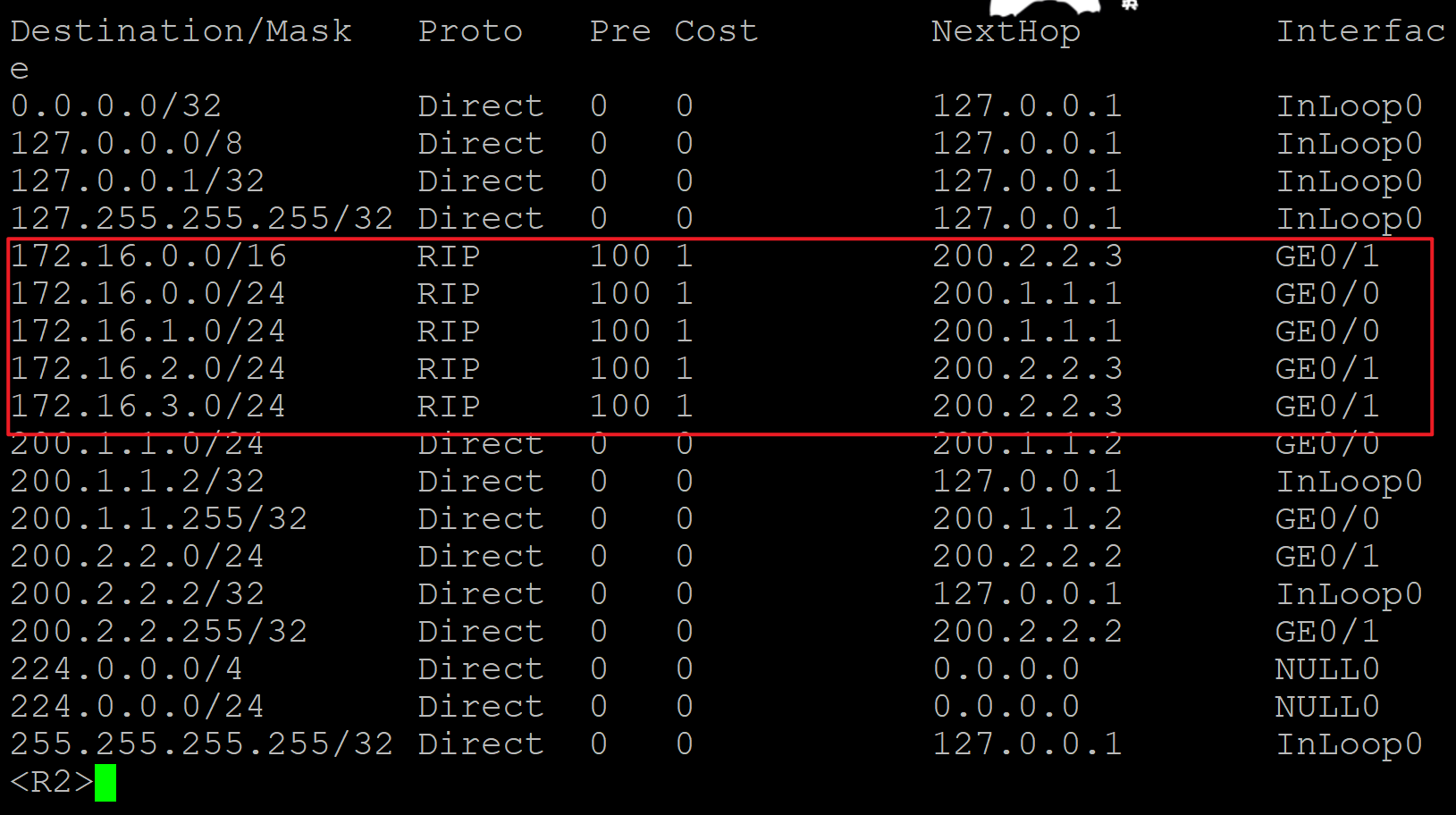

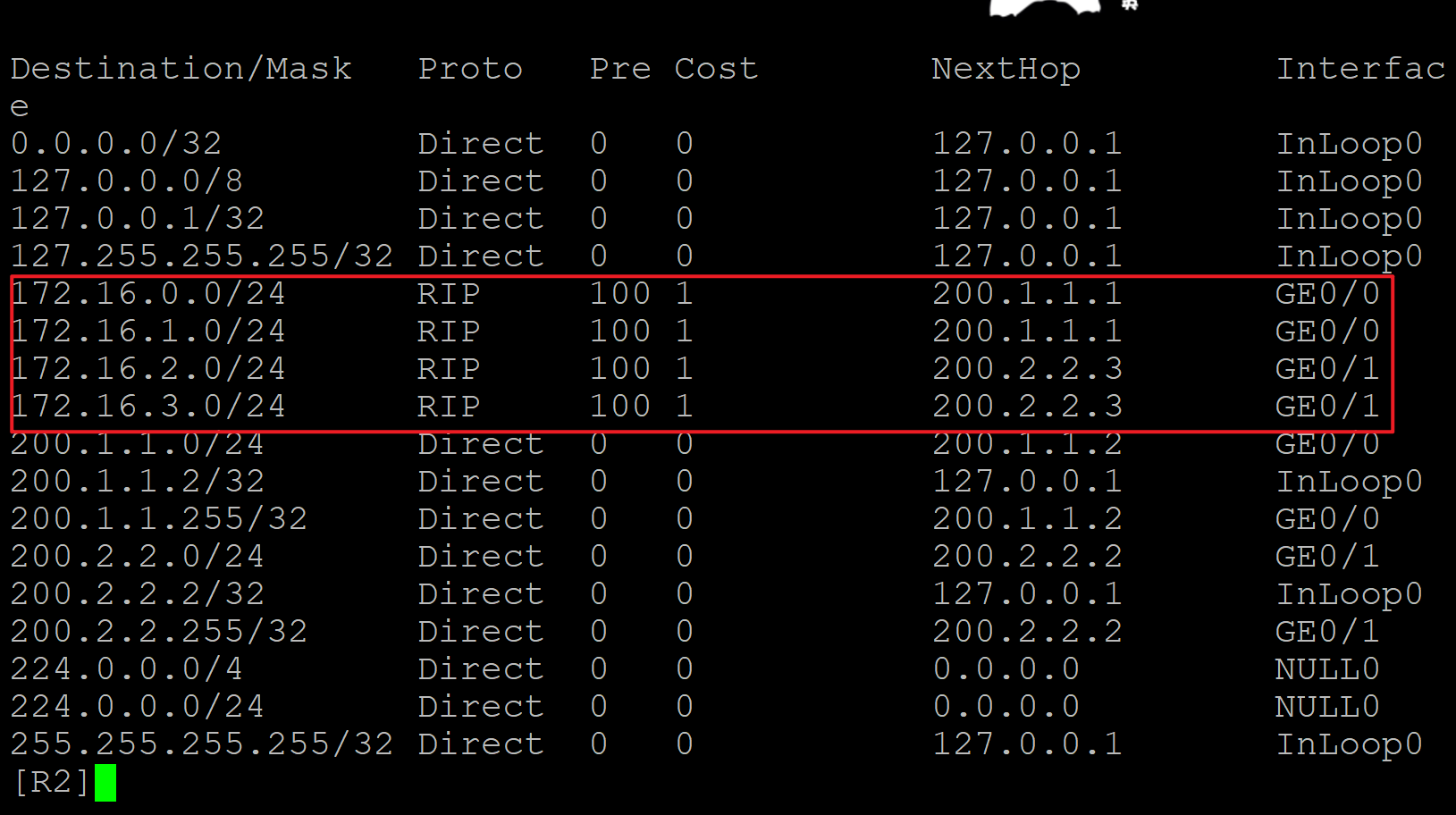

配置完三台路由器后查看R2路由表

现在就有了几条24位的ip地址了

但是上面依旧有个16位的，因为要等待180s更新，但是不想等可以退到用户视图敲命令：

<R2>reset rip 1 process
Reset RIP process? [Y/N]:y

然后再次查看路由表，原来的16位就没有了

但是整理rip还没有配置完，还要让业务接口收不到协议报文，那么就要配置静默接口，在协议视图下配置：

[R1-rip-1]silent-interface LoopBack 0
[R1-rip-1]silent-interface LoopBack 1

这里只演示R1上的配置，这个实验中是用环回口做模拟PC，所以在实际使用中，如果是g0/1口接PC，那么就选择g0/1做静默

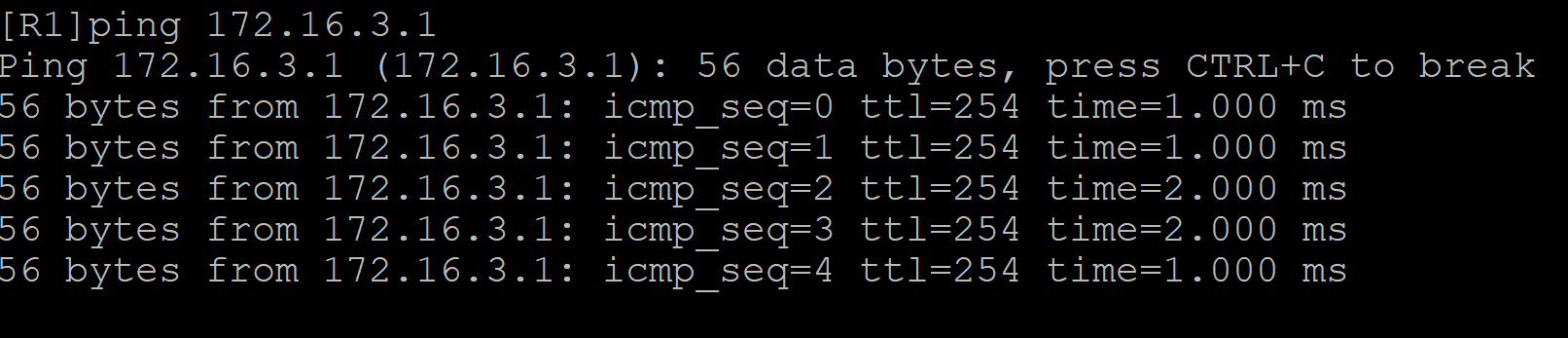

完成配置后，R1可以ping通172.16.3.1

给rip配置密码

比如这里给R3的G0/0口的RIP配置密码，密码为123456
[R3-GigabitEthernet0/0]rip authentication-mode simple plain 123456

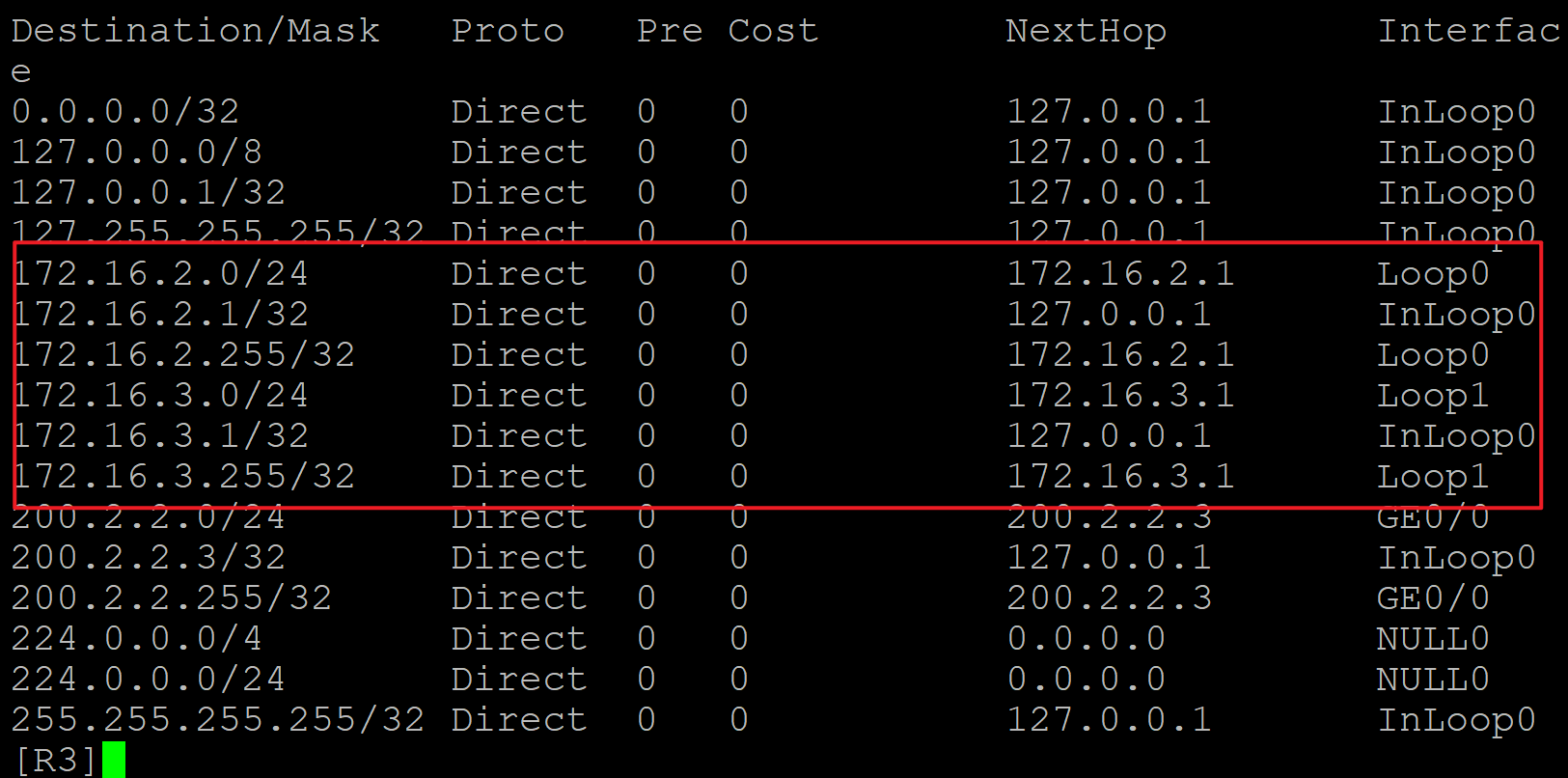

然后刷新一下rip进程，再查看路由表发现，没有学到任何的路由

如果此时给R2的g0/1口，也就是和R3相连的口配置相同的密码
[R2-GigabitEthernet0/1]rip authentication-mode simple plain 123456

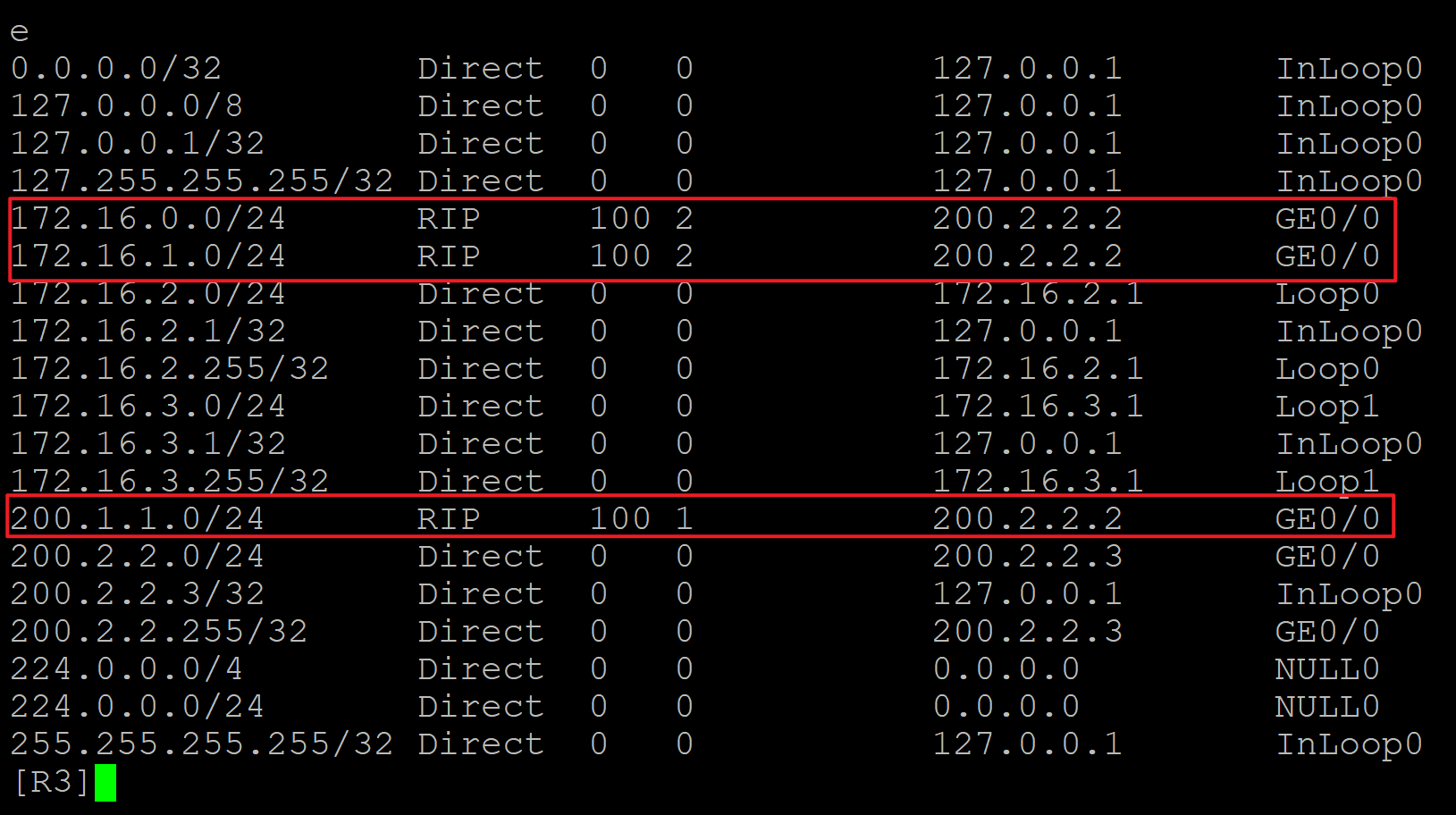

再次查看R3的路由表（需要等待30s左右）

这样R3又在R2身上学了三条路由
