Unity URP 下的 GPU Instancing减少 DrawCall 的关键技术

在场景中放置数百棵树、数千颗石头、大量特效粒子------每帧的 DrawCall 数量直接决定了游戏的帧率上限。 GPU Instancing 让 CPU 只发起一次绘制指令，GPU 就能把相同 Mesh 渲染到不同位置、不同颜色的数百个物体上。本文系统讲解其原理、URP 配置方式以及代码实现细节。

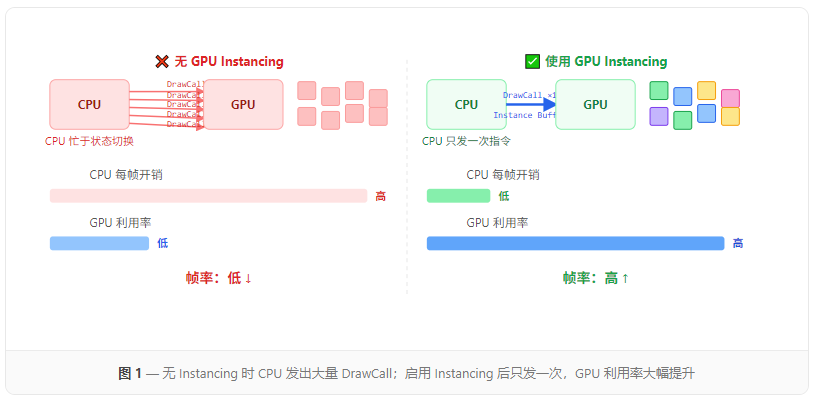

1DrawCall 是什么，为什么昂贵

每当 CPU 要求 GPU 绘制一批三角形时，就会发出一次 DrawCall 。在此之前，CPU 还需要完成 状态设置（State Setup） ：上传材质参数、绑定纹理、切换着色器变体......这些工作发生在 CPU 侧，并且 每次 DrawCall 都要重复一遍。

当场景中有 500 棵树，每棵树是独立 GameObject，Unity 就会发出接近 500 次 DrawCall。 CPU 在状态切换上耗尽了时间，GPU 的绝大部分计算单元却在等待指令，处于空闲状态。 这就是"CPU 成为瓶颈"的本质原因。

**经验法则：**移动端帧率目标 60fps 时，建议每帧 DrawCall 控制在 100 以内；PC 端相对宽松，但超过 2000 时也会明显感受到 CPU 瓶颈。

2GPU Instancing 工作原理

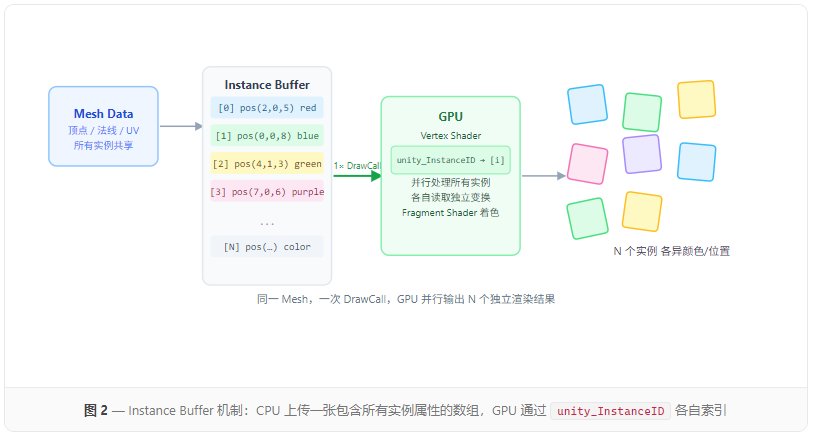

GPU Instancing 的核心思路是：一次 DrawCall + 一个实例数据缓冲区（Instance Buffer） 。 CPU 将所有实例的差异化数据（位置矩阵、颜色、自定义属性......）打包进一个结构化缓冲区上传 GPU， GPU 在执行顶点着色器时用内置变量 unity_InstanceID 索引该缓冲区，取出自己的那份数据， 在同一批三角形上独立完成变换和着色。

两个关键前提

相同 Mesh相同 Material（同一 Shader 变体）不同 Transform（位置/旋转/缩放）不同每实例属性（颜色、自定义 Float 等）

只要 Mesh 和 Material 相同，Unity 就可以自动合批；若每个实例有差异化颜色，则需要通过 MaterialPropertyBlock 或在 Shader 中声明 UNITY_INSTANCING_BUFFER 来传递每实例数据。

3URP 中启用 GPU Instancing

在 URP 下，GPU Instancing 的启用路径与 Built-in 管线略有不同，共有三种方式：

A

Material Inspector 一键开启

选中使用 URP/Lit 或自定义 Shader 的 Material → Inspector 面板底部 → 勾选 Enable GPU Instancing。这是最简单的方式，适合不需要额外属性的场景。

B

Graphics.DrawMeshInstanced / DrawMeshInstancedIndirect

通过 C# API 手动调度，完全绕过 GameObject 系统。适合粒子、群集 AI、程序化生成场景，可与 ComputeShader 配合实现 GPU 端驱动绘制。

C

自定义 URP Shader 支持 Instancing

在 Shader 中添加 #pragma multi_compile_instancing 和 UNITY_INSTANCING_BUFFER_START 宏，即可声明每实例属性（颜色、强度等），由 Unity 运行时自动填充。

URP 注意： URP 的 Forward Renderer 默认支持 GPU Instancing，但需要确保 Universal Render Pipeline Asset 中没有关闭批处理选项（SRP Batcher 与 GPU Instancing 不同，后者在 SRP Batcher 开启时对自定义属性仍有效）。

4Shader 编写：支持 Instancing 的 URP Lit

下面是一个完整的 URP UnlitShader，支持 GPU Instancing 并允许每个实例拥有独立颜色。 重点关注三个宏：multi_compile_instancing、UNITY_INSTANCING_BUFFER_START 以及顶点着色器中的 UNITY_SETUP_INSTANCE_ID。

// InstancedColorUnlit.shader --- URP 自定义 Unlit，支持每实例颜色
Shader "Custom/InstancedColorUnlit"
{
    Properties
    {
        _BaseColor ("Base Color", Color) = (1,1,1,1)
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" "RenderPipeline"="UniversalPipeline" }
        Pass
        {
            Name "ForwardLit"
            Tags { "LightMode" = "UniversalForward" }
​
            HLSLPROGRAM
            #pragma vertex   vert
            #pragma fragment frag
            // ↓ 关键：开启 Instancing 变体
            #pragma multi_compile_instancing
​
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
​
            // ── 每实例属性缓冲区 ──
            UNITY_INSTANCING_BUFFER_START(_Props)
                UNITY_DEFINE_INSTANCED_PROP(float4, _BaseColor)
            UNITY_INSTANCING_BUFFER_END(_Props)
​
            struct Attributes {
                float4 positionOS : POSITION;
                UNITY_VERTEX_INPUT_INSTANCE_ID
            };
​
            struct Varyings {
                float4 positionCS : SV_POSITION;
                float4 color      : COLOR;
            };
​
            Varyings
            vert(Attributes IN)
            {
                UNITY_SETUP_INSTANCE_ID(IN);  // 绑定当前实例 ID
                Varyings OUT;
                OUT.positionCS = TransformObjectToHClip(IN.positionOS.xyz);
                // 读取该实例自己的颜色
                OUT.color = UNITY_ACCESS_INSTANCED_PROP(_Props, _BaseColor);
                return OUT;
            }
​
            half4
            frag(Varyings IN) : SV_Target
            {
                return IN.color;
            }
            ENDHLSL
        }
    }
}

核心在于：UNITY_INSTANCING_BUFFER_START(_Props) ~ UNITY_INSTANCING_BUFFER_END(_Props) 之间声明的属性，Unity 会为每个实例维护一份独立副本，通过 UNITY_ACCESS_INSTANCED_PROP 访问。

5C# 脚本：Graphics.DrawMeshInstanced

Graphics.DrawMeshInstanced 允许在不创建任何 GameObject 的情况下， 每帧向 GPU 提交最多 1023 个实例 （单次调用限制）。 超过 1023 时需要手动分批或改用 DrawMeshInstancedIndirect。

using UnityEngine;
​
/// <summary>
/// 使用 Graphics.DrawMeshInstanced 批量绘制 N 个实例
/// 不创建任何 GameObject，完全在 CPU+GPU 层面工作
/// </summary>
public class
 InstancedRenderer
 : MonoBehaviour
{
    [Header("Mesh & Material")]
    public
 Mesh
     instanceMesh;
    public
 Material
 instanceMaterial;
​
    [Header("Instancing")]
    public
 int
    instanceCount = 500;
    public
 Vector3
  spawnRange   = new Vector3(20f, 0f, 20f);
​
    // ── 内部缓存 ──────────────────────────
    private
 Matrix4x4
[] _matrices;
    private
 MaterialPropertyBlock
 _mpb;
    private static readonly
 int
  ColorID = Shader.PropertyToID("_BaseColor");
​
    void
 Start
()
    {
        _matrices = new Matrix4x4[instanceCount];
        _mpb      = new MaterialPropertyBlock();
​
        var
 colors = new Vector4[instanceCount];
​
        for
 (int i = 0; i < instanceCount; i++)
        {
            // 随机位置
            Vector3
 pos = new Vector3(
                Random.Range(-spawnRange.x, spawnRange.x),
                0f,
                Random.Range(-spawnRange.z, spawnRange.z));
            _matrices[i] = Matrix4x4.TRS(pos,
                Quaternion
.identity,
                Vector3
.one);
​
            // 随机颜色（将存入 PropertyBlock）
            colors[i] = new Vector4(
                Random.value, Random.value, Random.value, 1f);
        }
​
        // 批量设置颜色到 MaterialPropertyBlock
        _mpb.SetVectorArray(ColorID, colors);
    }
​
    void
 Update
()
    {
        // ★ 每帧一次调用 → GPU 渲染 instanceCount 个实例
        Graphics
.DrawMeshInstanced
(
            instanceMesh,
            0,                 // submeshIndex
            instanceMaterial,
            _matrices,
            instanceCount,
            _mpb);
    }
}

性能提示： 在 Awake / Start 中预先分配矩阵数组和 MaterialPropertyBlock， 在 Update 中每帧调用 DrawMeshInstanced，但不要每帧重新 new 数组------ 这会触发大量 GC 分配，反而拖慢性能。

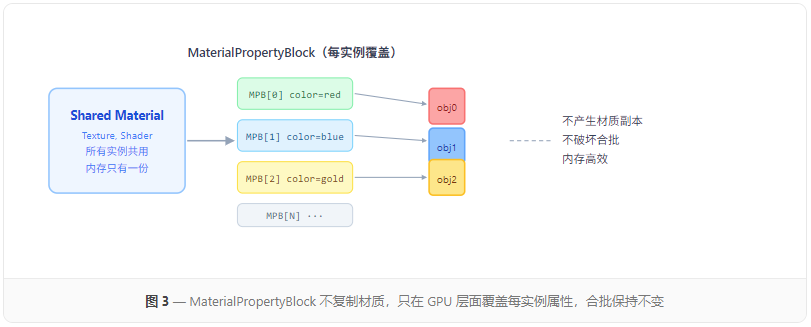

6MaterialPropertyBlock：每实例差异化颜色

若使用场景中真实存在的 GameObject（而非纯脚本绘制），可以通过 Renderer.SetPropertyBlock 配合 MaterialPropertyBlock 实现在不破坏合批的前提下为每个实例设置不同颜色------这是"有 GameObject 时"的推荐做法。

using UnityEngine;
​
/// <summary>
/// 挂载在每个 GameObject 上，通过 MaterialPropertyBlock
/// 设置独立颜色，不破坏 GPU Instancing 合批
/// </summary>
[RequireComponent(typeof(Renderer))]
public class
 PerInstanceColor
 : MonoBehaviour
{
    [SerializeField]
    Color
 instanceColor = Color.white;
​
    // PropertyID 缓存，避免每帧 string hash
    private static readonly
 int
  ColorID =
        Shader
.PropertyToID("_BaseColor");
​
    void
 Start
()
    {
        var
 rend = GetComponent<Renderer>();
        var
 mpb  = new MaterialPropertyBlock();
​
        // 先读取已有值，再覆盖目标属性（避免清除其他属性）
        rend.GetPropertyBlock(mpb);
        mpb.SetColor(ColorID, instanceColor);
​
        // ★ SetPropertyBlock 不会创建材质副本
        rend.SetPropertyBlock(mpb);
    }
}

常见误区： 直接修改 renderer.material.color 会为该 GameObject 创建一份材质副本（Instance Material）， 破坏合批并增加内存。应始终使用 MaterialPropertyBlock 或 renderer.sharedMaterial。

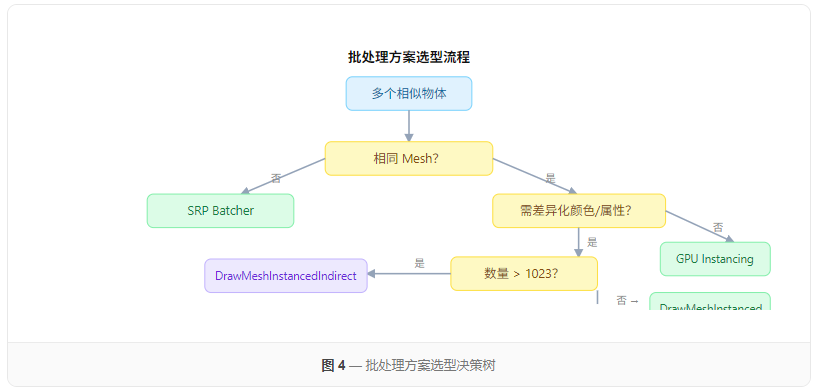

7与 SRP Batcher / Static Batching 的区别

批处理方式	适用场景	每实例属性	运行时动态移动	内存开销	最大实例数
Static Batching	完全静止的物体（岩石、建筑）	❌ 不支持	❌ 不支持	高（合并顶点缓存）	---
Dynamic Batching	小三角形数量的动态物体	❌ 不支持	✅ 支持	低	顶点数 < 900
SRP Batcher	URP/HDRP 下任意 Shader	❌ 不支持（CBer 统一）	✅ 支持	低	无明确限制
GPU Instancing	大量相同 Mesh 的物体	✅ 支持（颜色/属性）	✅ 支持	较低	1023（DrawMeshInstanced）
Indirect Instancing	GPU 端驱动，超大数量	✅ 完全支持	✅ 支持	最低（GPU 缓冲区）	无限制

**SRP Batcher vs GPU Instancing：**两者可以共存。SRP Batcher 优化的是 Shader 常量缓冲区的上传效率， GPU Instancing 减少的是 DrawCall 次数本身。对于"相同 Mesh + 差异化颜色"的场景，GPU Instancing 是唯一选项； 对于"不同 Mesh + 相同 Shader"的场景，SRP Batcher 更合适。

8性能对比与注意事项

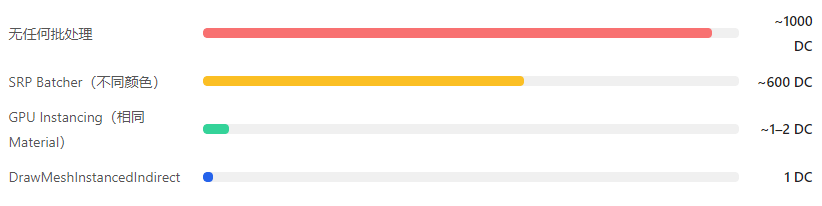

帧率 / DrawCall 提升估算（1000 个相同 Cube）

注意事项 Checklist

⚠️ 阴影 DrawCall 独立计算：Shadow Caster Pass 与 Main Pass 分开，启用阴影后 DrawCall 约翻倍。可在 URP Asset 中限制阴影距离，减少参与阴影的实例数。

⚠️ Skinned Mesh 不支持 DrawMeshInstanced：骨骼动画网格需改用 GPU Skinning + ComputeBuffer，或使用第三方方案（Animancer GPU / AnimationBaker）。

✅ Frustum Culling 仍然有效：Unity 会在 CPU 侧剔除不在视锥内的实例，不会因为 Instancing 关闭剔除。

✅ LOD Group 与 Instancing 兼容：不同 LOD 等级的实例会分批提交，不影响合批逻辑，但不同 LOD 属于不同批次。

ℹ️ DrawMeshInstanced 单次上限 1023 ：超出时在应用层分段循环调用，或切换至 DrawMeshInstancedIndirect（ComputeBuffer 方案，无数量限制）。
