ZYNQ + OV5640 + HDMI 视频系统调试记录：一次 RGB888 与 RGB565 引发的黑屏问题

文章目录

- 一、项目背景
- 二、系统整体架构
- [三、OV5640 数据格式说明](#三、OV5640 数据格式说明)
- [四、RGB565 转 RGB888](#四、RGB565 转 RGB888)
- [五、为什么系统中还要进行 RGB888 → RGB565 → RGB888 转换？](#五、为什么系统中还要进行 RGB888 → RGB565 → RGB888 转换？)
- [六、原因一：降低 DDR 带宽压力](#六、原因一：降低 DDR 带宽压力)
- [七、原因二：AXI VDMA 更适合 16bit 数据宽度](#七、原因二：AXI VDMA 更适合 16bit 数据宽度)
- 八、调试过程：尝试去掉格式转换模块
- 九、问题出现：系统黑屏
- 十、问题分析
- 十一、最终解决方案
- 小结

一、项目背景

在基于 ZYNQ SoC FPGA 的视频处理系统中，常见的系统结构为：

bash 复制代码

摄像头采集图像
FPGA进行数据处理
DDR作为帧缓存
HDMI/LCD进行显示

本文记录了在搭建 OV5640 + ZYNQ + HDMI 视频系统过程中遇到的一次典型调试问题：

由于修改视频数据位宽导致系统黑屏。

通过这次调试，也加深了对 RGB888 / RGB565 数据格式以及 AXI VDMA 帧缓存机制的理解。

二、系统整体架构

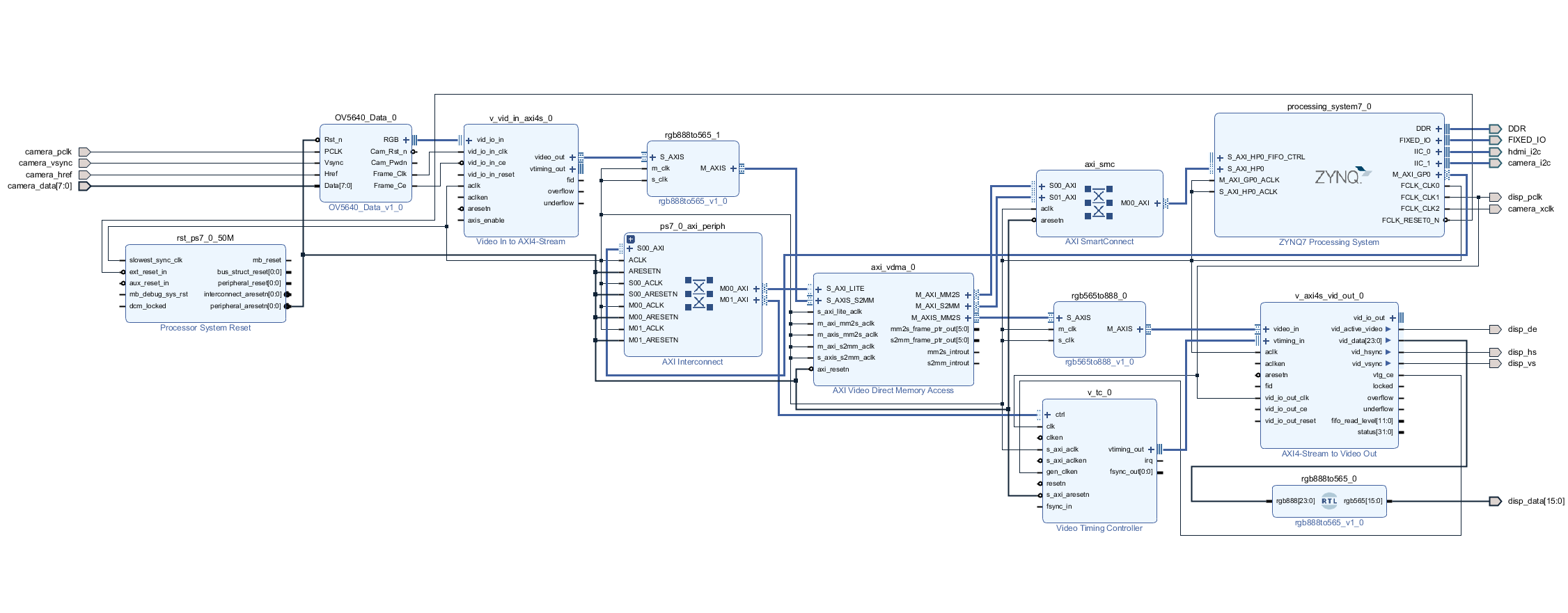

本系统采用 OV5640 CMOS 摄像头 + ZYNQ FPGA + HDMI 显示的结构。

系统整体数据流如下：

bash 复制代码

OV5640 Camera
      │
      │ DVP接口 (8bit)
      ▼
OV5640_Data (自定义IP)
RGB565 → RGB888
      │
      ▼
Video In to AXI4-Stream
      │
      ▼
rgb888to565
      │
      ▼
AXI VDMA
(Frame Buffer DDR)
      │
      ▼
rgb565to888
      │
      ▼
AXI4-Stream to Video Out
      │
      ▼
rgb888to565
      │
      ▼
LCD / HDMI

系统中主要模块包括：

三、OV5640 数据格式说明

OV5640 摄像头输出的数据格式为：

cpp 复制代码

RGB565

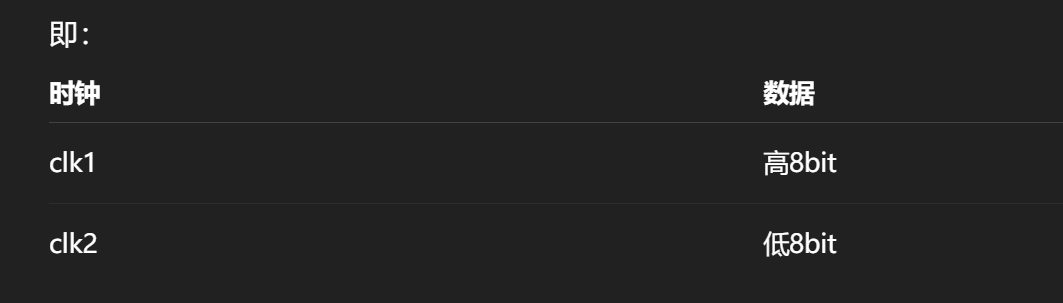

但是摄像头接口是 8bit数据口，因此： 两个时钟周期输出一个像素

四、RGB565 转 RGB888

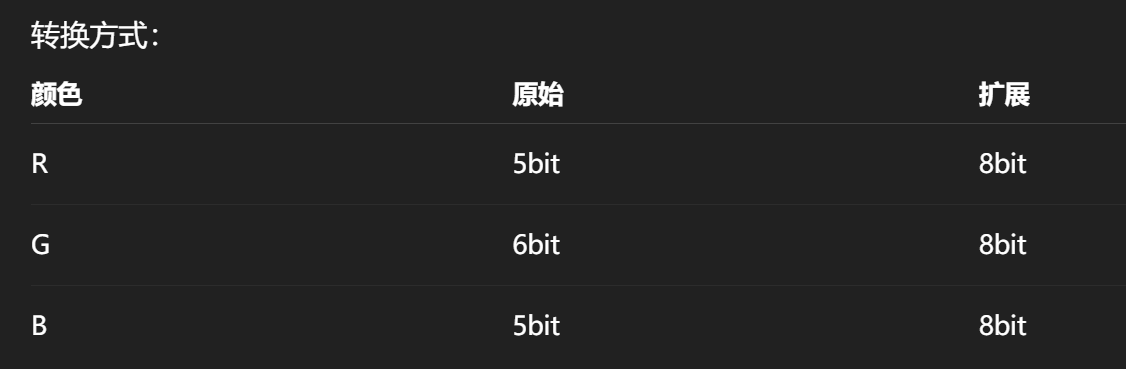

在本系统中，摄像头数据会被转换为 RGB888。

代码实现如下：

bash 复制代码

assign DataPixel =
{
r_DataPixel[15:11],3'd0,
r_DataPixel[10:5],2'd0,
r_DataPixel[4:0],3'd0
};

即通过低位补0 的方式扩展为 24bit RGB888。

这样即可满足 Video In to AXI4-Stream IP核的输入要求。

五、为什么系统中还要进行 RGB888 → RGB565 → RGB888 转换？

很多初学者在看到系统结构时都会疑惑：

bash 复制代码

RGB888
   ↓
RGB565
   ↓
RGB888

为什么要这样设计？

实际上这是非常常见的工程优化方案。

主要原因有三个。

六、原因一：降低 DDR 带宽压力

假设系统分辨率为：

bash 复制代码

800 × 600

bash 复制代码

RGB888：800 × 600 × 3 byte ≈ 1.37 MB

bash 复制代码

RGB565：800 × 600 × 2 byte ≈ 0.92 MB

带宽减少：约 33%

在视频系统中，DDR带宽非常宝贵，因此使用 RGB565 存储是常见方案。

七、原因二：AXI VDMA 更适合 16bit 数据宽度

AXI VDMA 在处理数据时，通常使用：

bash 复制代码

8bit
16bit
32bit
64bit

而 RGB888：24bit

并不是 2的幂次宽度。

这会导致：数据打包复杂，stride计算复杂，DMA效率下降

因此很多系统会选择：VDMA 使用 16bit ，即：RGB565

八、调试过程：尝试去掉格式转换模块

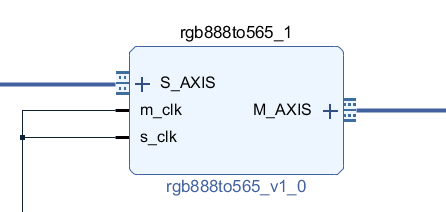

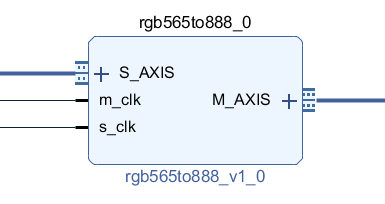

在系统优化过程中，我曾尝试删除两个模块：

希望实现：RGB888 → VDMA → RGB888

也就是：VDMA 直接搬运 24bit 数据

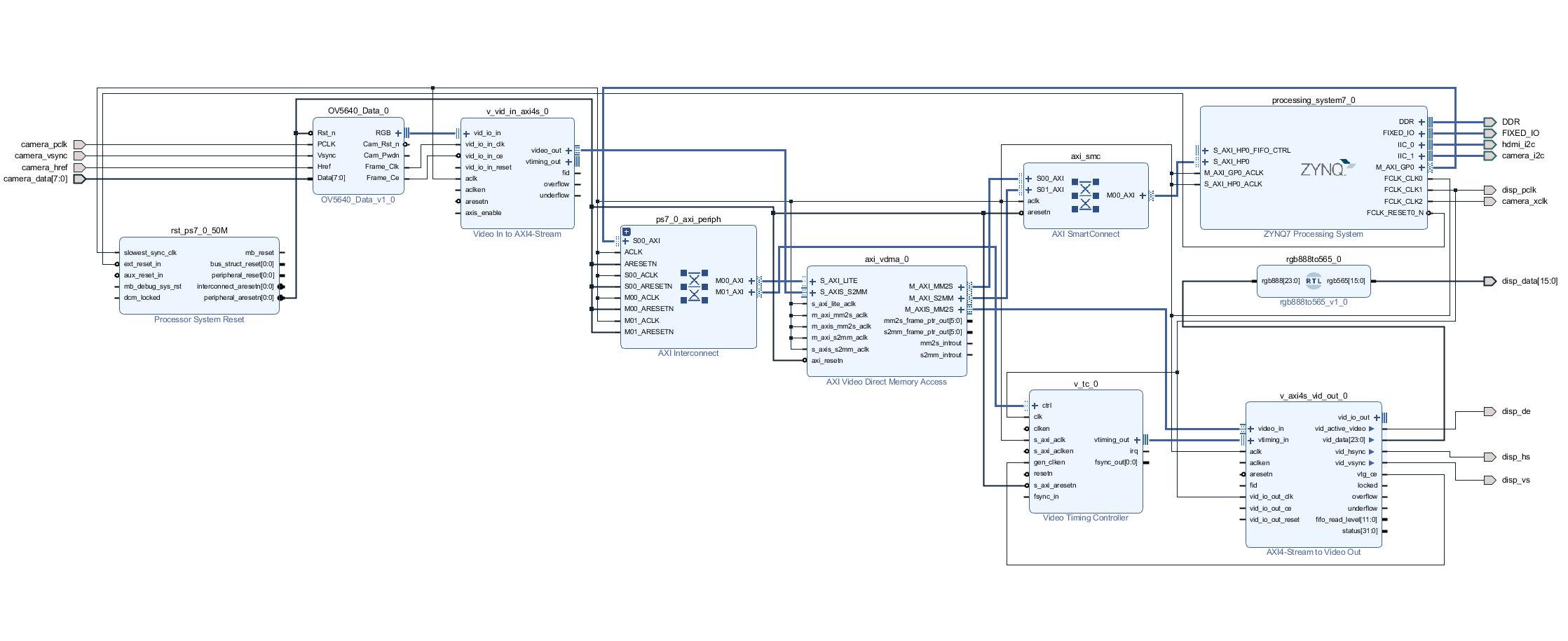

修改后的结构：

理论上这样可以减少数据转换模块。
（在我实验中一直觉得这样是可行的，所以没有验证，直接应用在我后续的项目中，最终成为导致黑屏的一大原因。在此特别提醒：理论和实践不一样，理论可行实践未必，一定要多验证）

九、问题出现：系统黑屏

在完成修改并重新生成 bitstream 后，系统出现了问题：HDMI 输出黑屏

但程序运行正常：

bash 复制代码

VDMA启动成功
HDMI初始化正常
无报错信息

这说明：系统逻辑运行，但视频数据没有正常输出

十、问题分析

通过逐步排查，发现问题主要出在：

bash 复制代码

VDMA 数据位宽

当 VDMA 使用：24bit时：

bash 复制代码

AXI Stream 数据打包复杂
VDMA内部传输不稳定
stride计算容易出错

最终导致：视频帧无法正确读取

从而出现：黑屏

十一、最终解决方案

恢复原有结构：

bash 复制代码

RGB888 → RGB565 → VDMA → RGB888

系统恢复正常显示。

小结

提示：这里可以添加总结

在视频系统设计中：

bash 复制代码

RGB888 → RGB565 → RGB888

并不是冗余设计，而是一种典型的工程优化方案。

通过在 FrameBuffer 前后进行格式转换，可以：

bash 复制代码

降低 DDR 带宽压力
提高 VDMA 传输稳定性
简化视频系统设计

因此，在 FPGA 视频系统中保留 rgb888to565 和 rgb565to888 是一种合理且常见的工程设计方案。
