glitch free clk en和clkmux 设计

glitch fress clk en设计:

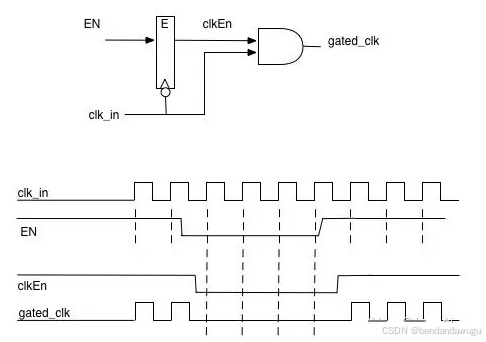

电路图和波形如上图所示,RTL实现如下:

verilog描述也很简单

always @ (clk_in or EN) begin

if ( ! clk_in)

clkEn <= EN;

end

assign gated_clk = clkEn & clk_in;

参考文档:Clock Gating 技术解析 (一)

glitch free clkmux设计:

有了上面clk gate的思想,下面介绍glitch free clkmux 的设计思路:

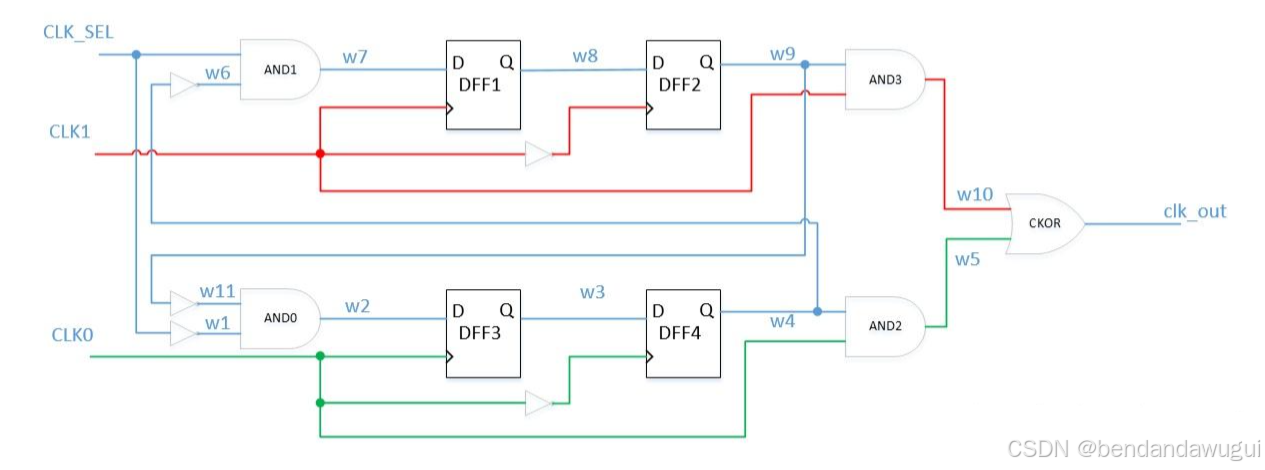

如上图电路所示,我们只需要用RTL来实现这个电路即可:

复制代码
module glitch_free_ckmux
(
    input                                    rstn        ,
    input   [          1:0]   				 i_clk       ,
    input     								 sel         ,
    output                                   o_clk
);

  wire [1:0]  src_clk_lb, clk_en ;
  reg  [1:0]  n_en_reg           ;
  reg  [1:0]  n_en_reg_dly       ;
  wire [1:0]  sync_clken_out     ;

  wire [1:0]  src_clk_inv        ;

  wire [1:0]  out_clk_and        ;

  genvar index;
  generate for(index=0;index<2;index=index+1)

	assign  src_clk_lb[index]  =  i_clk[index];
	assign  src_clk_inv[index] =  i_clk[index];

	//sync 三拍
    stsoc_sync_l3 sync_clk_en (
       .ck   (src_clk_lb[0]),
       .clb  (rstn),
       .d    (clk_en[0]),
       .o    (sync_clken_out[0])
     );

	//sync 三拍
     stsoc_sync_l3 sync_clk_en (
       .ck   (src_clk_lb[1]),
       .clb  (rstn),
       .d    (clk_en[1]),
       .o    (sync_clken_out[1])
     );

      always @(posedge src_clk_inv[index] or negedge rstn)
        if(!rstn)
        begin
              n_en_reg[0]     <= 1'b1  ;
              n_en_reg_dly[0] <= 1'b1  ;

              n_en_reg[1]     <= 1'b0     ;
              n_en_reg_dly[1] <= 1'b0     ;
        end
        else
          begin
            n_en_reg[index]     <= sync_clken_out[index]  ;
            n_en_reg_dly[index] <= n_en_reg[index] ;
          end

 endgenerate

    assign clk_en[0] = ~sel & (!n_en_reg_dly[1]) ;
    assign clk_en[1] =  sel & (!n_en_reg_dly[0]) ;

	//and gate
	assign  out_clk_and[0] = n_en_reg[0] & i_clk[0];
	assign  out_clk_and[1] = n_en_reg[1] & i_clk[1];

    //or gate
	assign  o_clk = out_clk_and[0] | out_clk_and[1];
endmodule

参考文档:面试题分析 -- 时钟切换
