ARM裸机学习3——用汇编语言点亮 LED

一、汇编启动代码

二、开发板介绍

三、代码编写

[3.1 开启时钟](#3.1 开启时钟)

[3.2 配置IO复用功能与电器属性](#3.2 配置IO复用功能与电器属性)

3.3GPIO配置

3.4复位异常函数

[3.5 Makefile](#3.5 Makefile)

四、代码的编译

4.1环境配置

[4.2 文件发送虚拟机------使用FTP传输协议](#4.2 文件发送虚拟机——使用FTP传输协议)

[4.3 编译下载](#4.3 编译下载)

五、实验现象

六、重要概念

一、汇编启动代码

完善的汇编启动代码如下：

keil版：

;汇编启动代码_keil
;"方言版"汇编启动代码
复制代码
```
  area reset ,readonly,code
  preserve8
  code32
  entry

  ;中断向量表的这个顺序不能变
  ldr pc,=_reset_handler
  ldr pc,=_undefine_handler
  ldr pc,=_svc_handler
  ldr pc,=_prefetch_abort_handler
  ldr pc,=_data_abort_handler
  ldr pc,=_reserved_handler
  ldr pc,=_irq_handler
  ldr pc,=_fiq_handler
```
_fiq_handler
ldr pc, =_fiq_handler

_irq_handler
ldr pc, =_irq_handler

_reserved_handler
ldr pc, =_reserved_handler

_data_abort_handler
ldr pc, =_data_abort_handler

_prefetch_abort_handler
ldr pc, =_prefetch_abort_handler

_svc_handler
import c_svc_handler
stmfd sp!,{r0-r12,lr}
bl c_svc_handler
ldmfd sp!,{r0-r12,pc}^ ;^代表恢复时恢复工作模式

_undefine_handler
ldr pc, =_undefine_handler

_reset_handler
;设置SVC模式下的栈
ldr sp,=0x40001000
复制代码
```
  ;切换到USR模式
  mrs r0,cpsr
  bic r0,r0,#0x1F
  orr r0,r0,#0x10
  msr cpsr_c,r0

  ;设置USR模式下的栈
  ldr sp,=0x40001000
  sub sp,sp,#1024

  import main
  b main    ;跳过去就不回来了
```
finished
b finished ;防止程序跑飞
复制代码
```
  end
```
vscode版本

;汇编启动代码_vs code
;以后用这个，这是符合GNU标准的
复制代码
```
  .global _start  //全局变量
```
_start: //加冒号代表函数
ldr pc, =_reset_handler
ldr pc, =_undefine_handler
ldr pc, =_svc_handler
ldr pc, =_prefetch_abort_handler
ldr pc, =_data_abort_handler
ldr pc, =_reserved_handler
ldr pc, =_irq_handler
ldr pc, =_fiq_handler

_fiq_handler:
ldr pc, =_fiq_handler

_irq_handler:
ldr pc, =_irq_handler

_reserved_handler:
ldr pc, =_reserved_handler

_data_abort_handler:
ldr pc, =_data_abort_handler

_prefetch_abort_handler:
ldr pc, =_prefetch_abort_handler

_svc_handler:
ldr pc, =_svc_handler

_undefine_handler:
ldr pc, =_undefine_handler

_reset_handler:
// irq mode
mrs r0, cpsr
bic r0, r0, #0x1F
orr r0, r0, #0x12
msr cpsr, r0
// irq stack
ldr sp, =0x86000000
复制代码
```
  // system mode
  mrs r0, cpsr
  bic r0, r0, #0x1F
  orr r0, r0, #0x1F
  msr cpsr, r0
  // system stack
  ldr sp, =0x84000000

  //bss清零
  bl _bss_clear
  //go main  //GNU组织下，不用导入函数
  b main
```
_bss_clear:
ldr r0, =_bss_start
ldr r1, =_bss_end
loop:
mov r2, #0
str r2, [r0]
add r0, r0, #4
cmp r0, r1
blt loop
复制代码
```
  b main
```
finished:
b finished

二、开发板介绍

正点原子：mini版、阿尔法版

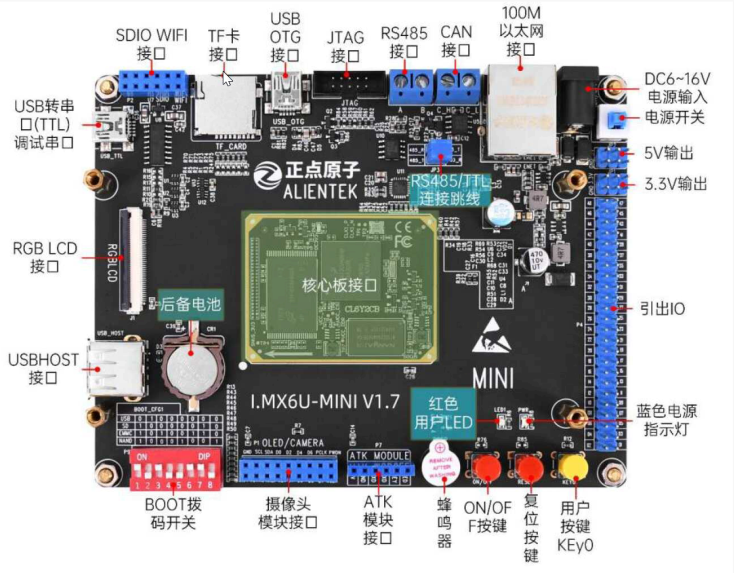

本次课程实验使用的开发板是由正点原子提供的IMX6ULL-Mini。大多数情况下，一个嵌入式系统硬件部分包括核心板和底板两个部分。核心板 主要是将Soc所需的必要器件如RAM,NAND(eMMC)等器件组织在一起，这部分电路设计难度相对较大。底板部分通常是由集成商设计。二者通过接插件连接起来。这样的设计大大降低了开发难度，节约了开发时间。

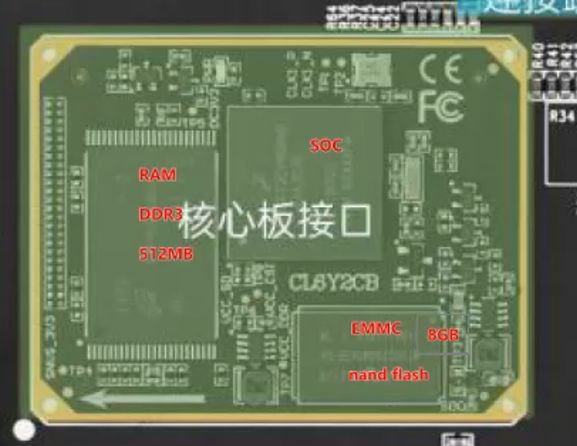

核心板资源：

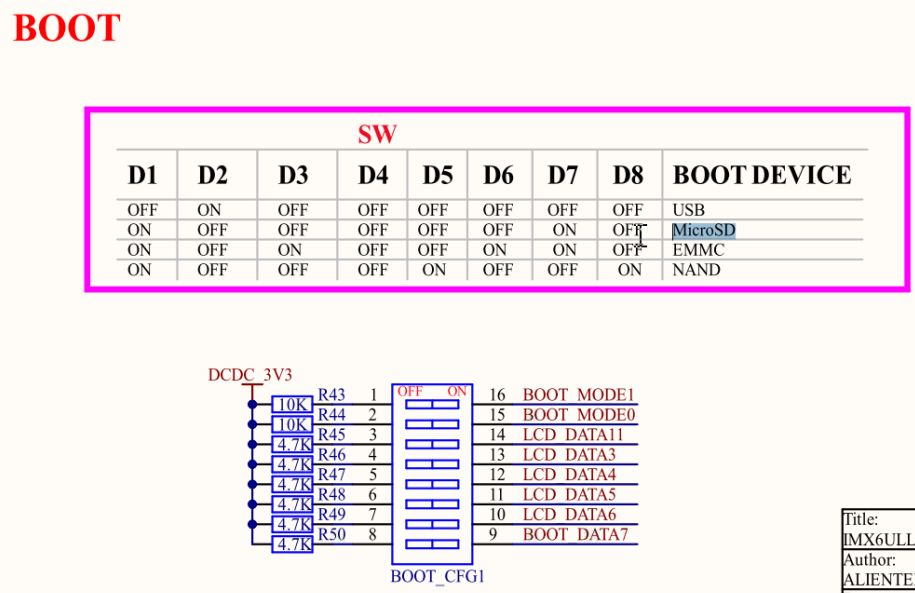

启动方式设置：

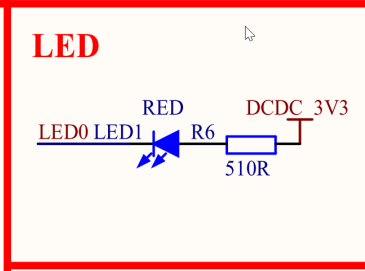

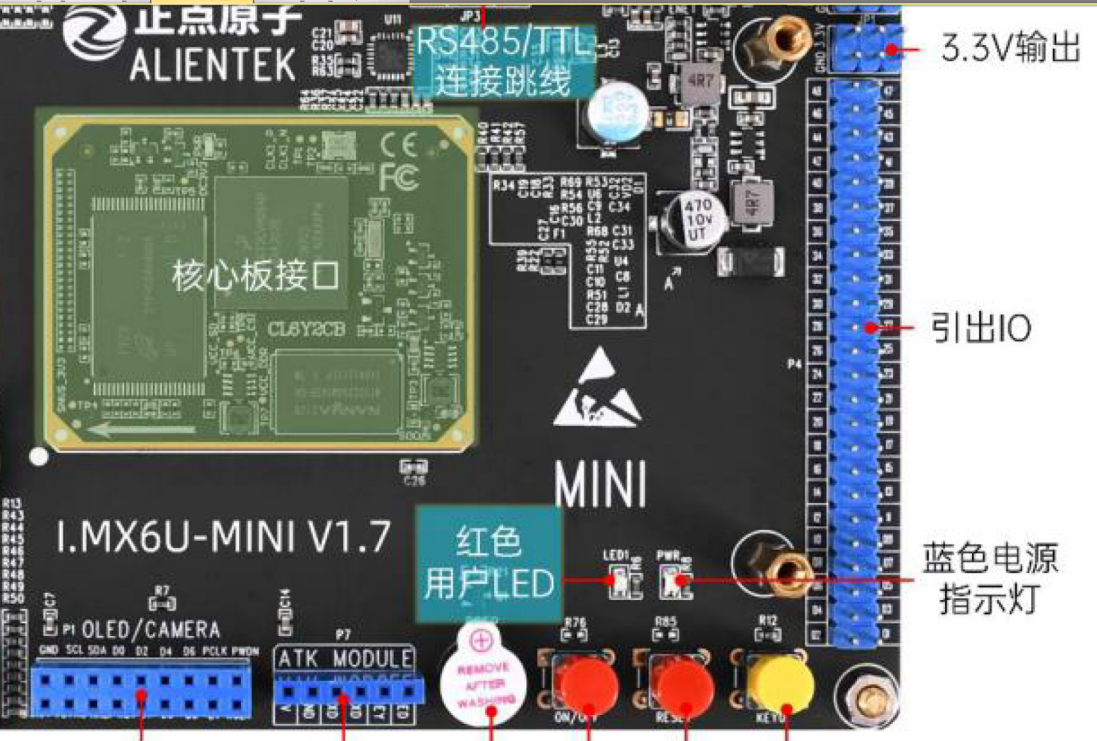

LED:

蓝色的LED1：器件丝印

红色LED0：网络标号

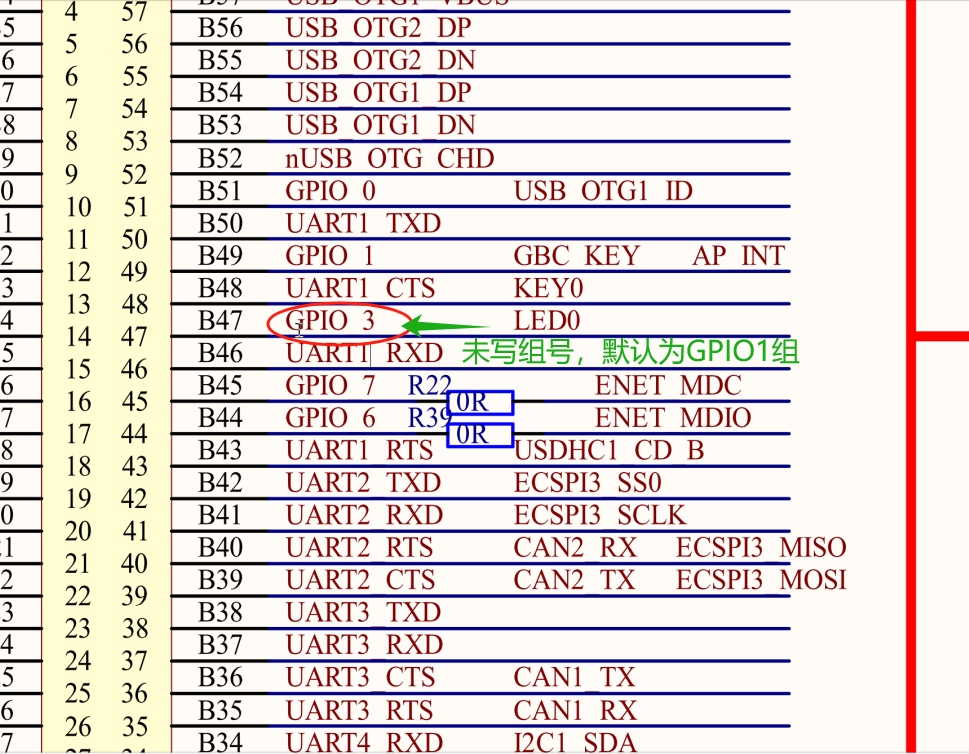

**GPIO:**有五组（GPIO1-GPIO5）

三、代码编写

配置寄存器（根据参考手册）

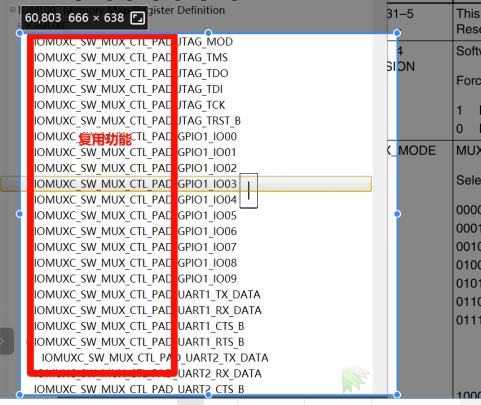

IOMUXC:引脚复用功能寄存器

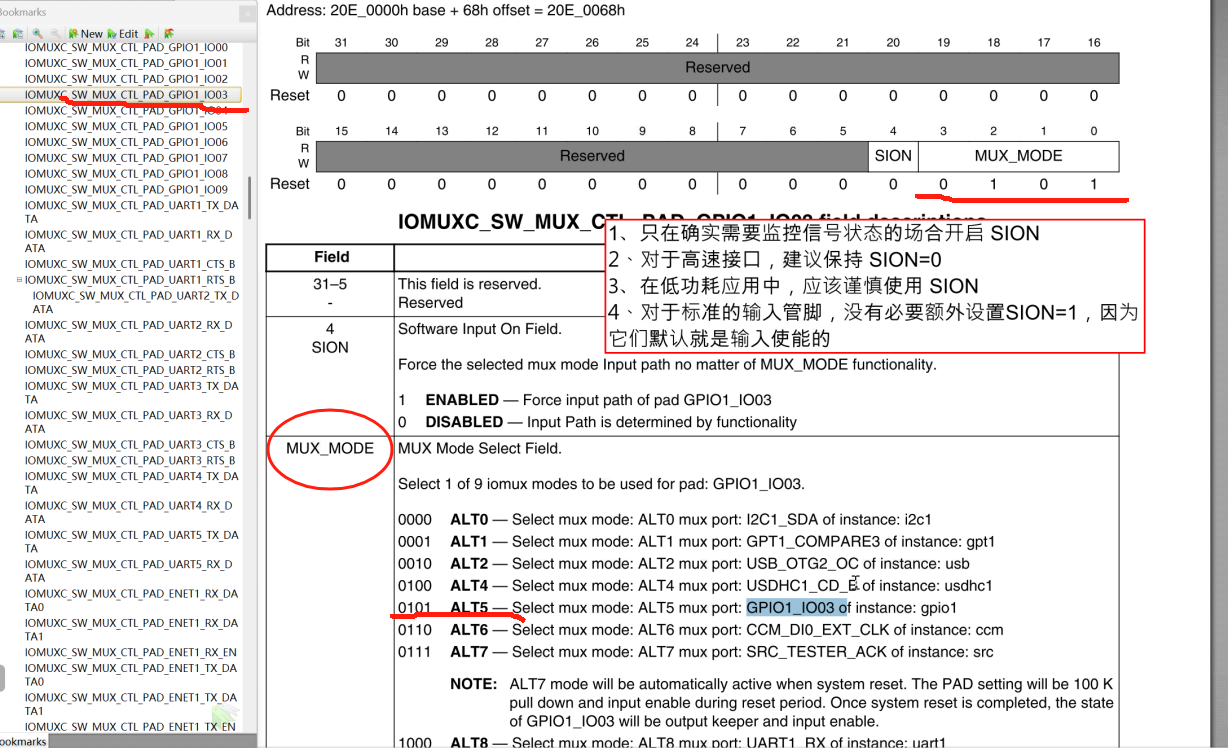

IOMUXC_SW_MUX _CTL_PAD_GPIO1 IO03:配置为GPIO功能 0x05

IOMUXC_SW_PAD _CTL_PAD_GPIO1 I003 配置电器属性寄存器：如上拉电阻下拉电阻（减轻硬件工程师工作量）0x10B

GPIO_DR:写0或写1控制led状态0x0209C000

GPIO_GDIR:配置为输出模式0209C004

3.1 开启时钟

为后续编程方便，这里编写时钟开启函数，打开所有时钟，后续可直接调用此函数

cpp 复制代码

_enable_clocks:
    // CCGR0 clock
    ldr r0, =0x020C4068
    ldr r1, =0xFFFFFFFF
    str r1, [r0]

    // CCGR1 clock
    ldr r0, =0x020C406C
    str r1, [r0]

    // CCGR2 clock
    ldr r0, =0x020C4070
    str r1, [r0]

    // CCGR3 clock
    ldr r0, =0x020C4074
    str r1, [r0]

    // CCGR4 clock
    ldr r0, =0x020C4078
    str r1, [r0]

    // CCGR5 clock
    ldr r0, =0x020C407C
    str r1, [r0]

    // CCGR6 clock
    ldr r0, = 0x020C4080
    str r1, [r0]

    bx lr

3.2 配置IO复用功能与电器属性

cpp 复制代码

_init_led:
    // gpio1_io03 iomuxmode
    ldr r0, =0x020E0068
    mov r1, #0x05
    str r1, [r0]

    // gpio1_io03 pad
    ldr r0, =0x020E02F4
    ldr r1, =0x10B0
    str r1, [r0]

    // gpio1_io03 output
    ldr r0, =0x0209C004
    ldr r1, [r0]
    orr r1, r1, #(1 << 3)
    str r1, [r0]

    bx lr

3.3GPIO配置

cpp 复制代码

_led_on:
    // led on
    ldr r0, =0x0209C000
    ldr r1, [r0]
    bic r1, r1, #(1 << 3)
    str r1, [r0]

    bx lr

3.4复位异常函数

cpp 复制代码

_reset_handler:
    // irq mode
    mrs r0, cpsr
    bic r0, r0, #0x1F
    orr r0, r0, #0x12
    msr cpsr, r0
    // irq stack
    ldr sp, =0x86000000

    // system mode
    mrs r0, cpsr
    bic r0, r0, #0x1F
    orr r0, r0, #0x1F
    msr cpsr, r0
    // system stack
    ldr sp, =0x84000000

    // enable clock
    bl _enable_clocks
    // led init
    bl _init_led
    // led on
    bl _led_on
    b finished

finished:
	b finished

3.5 Makefile

cpp 复制代码

led.bin : led.S
	#使用arm-linux-gnueabihf-gcc编译文件
	arm-linux-gnueabihf-gcc -g -c led.S -o led_.o
	#使用arm-linux-gnueabihf-ld 链接文件
	arm-linux-gnueabihf-ld -Ttext 0X87800000 led.o -o led.elf
	#用arm-linux-gnueabihf-objcopy 格式转换
	arm-linux-gnueabihf-objcopy -O binary -S -g led.elf led.bin

	#使用arm-linux-gnueabihf-objdump 反汇编
	arm-linux-gnueabihf-objdump -D led.elf > led.dis

clear:
	rm -rf*.o led.bin led.elf led.dis

四、代码的编译

4.1环境配置

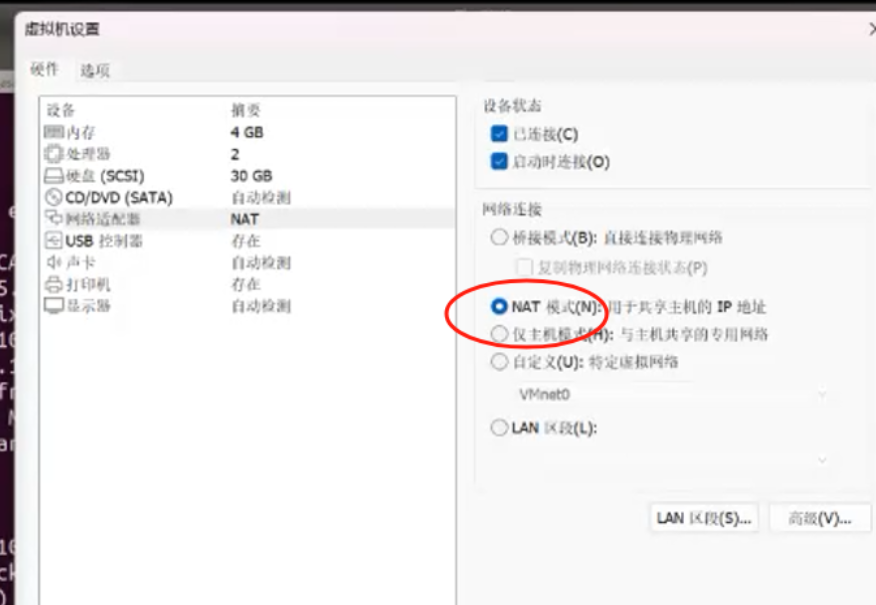

虚拟机配置：

乌班图环境配置

下载vsftpd

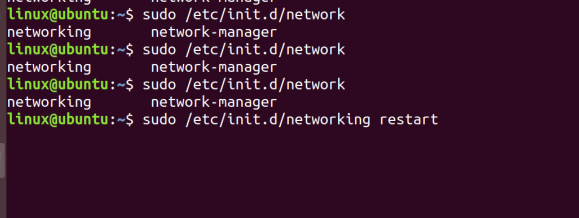

重启FTP服务

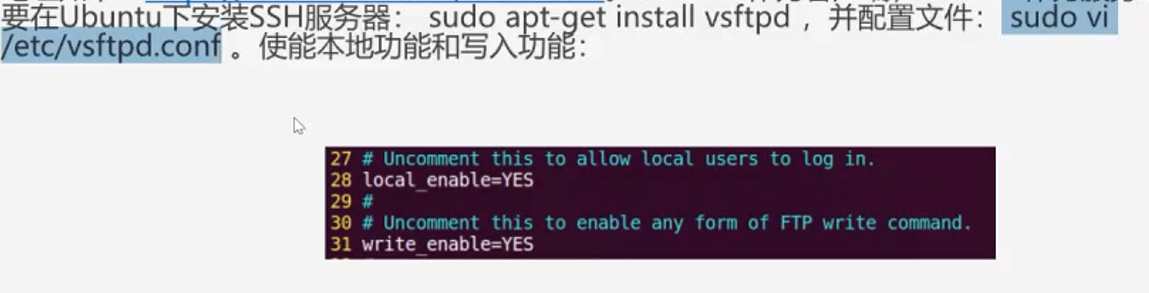

配置：

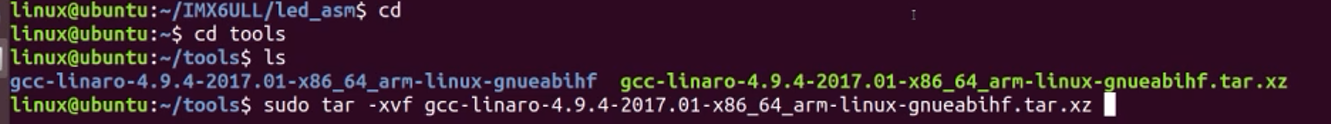

安装编译器

装编译器

修改编译器路径

重启虚拟机

Windows系统环境配置

下载软件

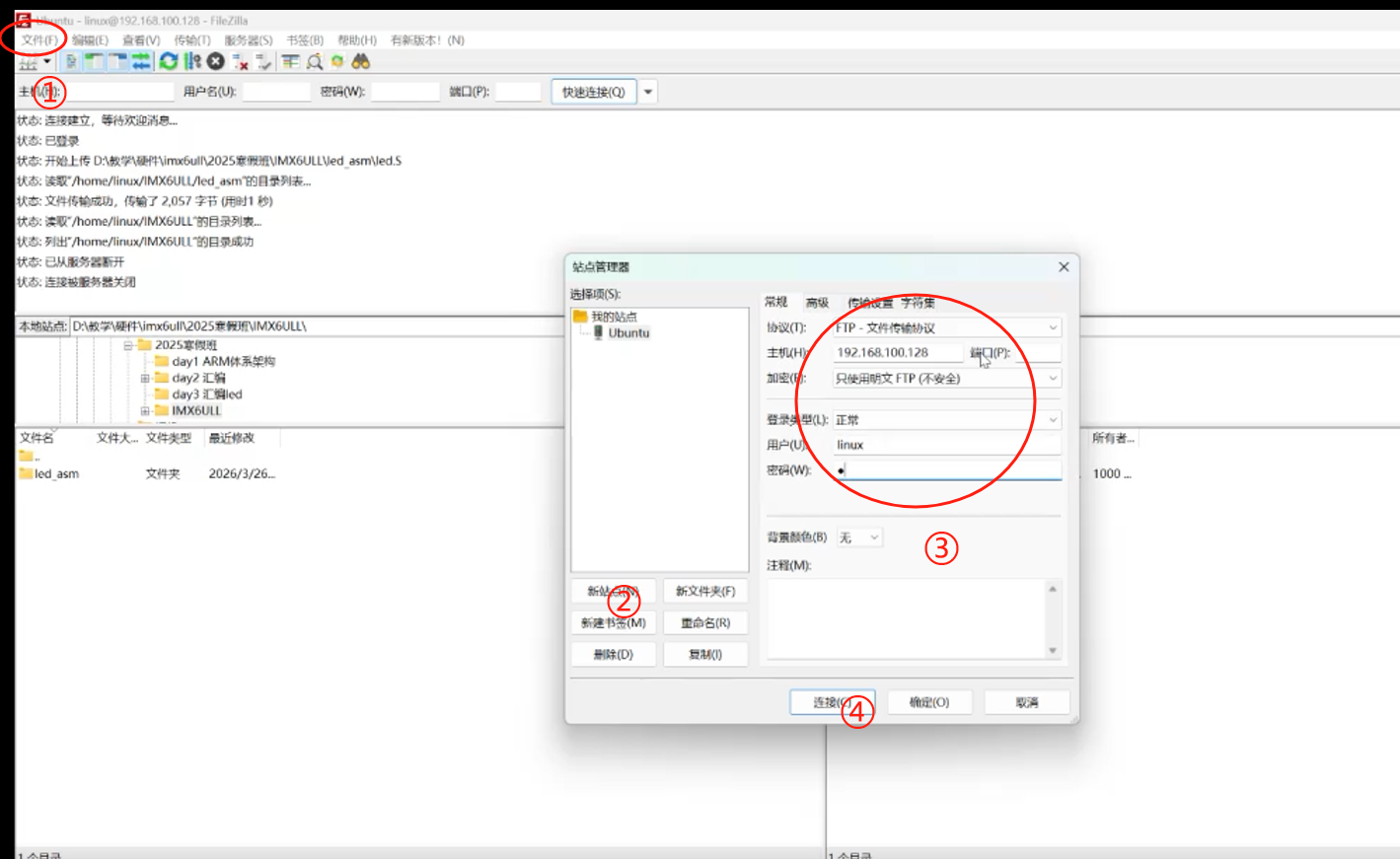

4.2 文件发送虚拟机------使用FTP传输协议

讲Windows下编辑好的程序传输的虚拟机

4.3 编译下载

使用make将汇编程序编译为led.bin

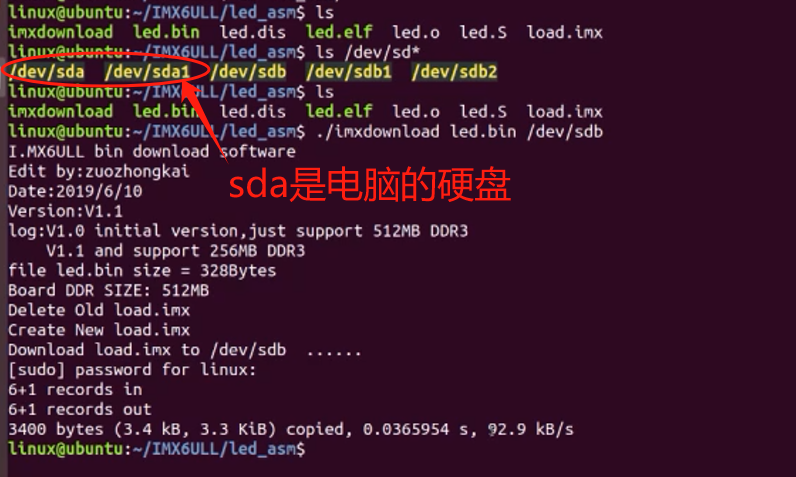

使用imxdownload将led.bin下载到SD卡

五、实验现象

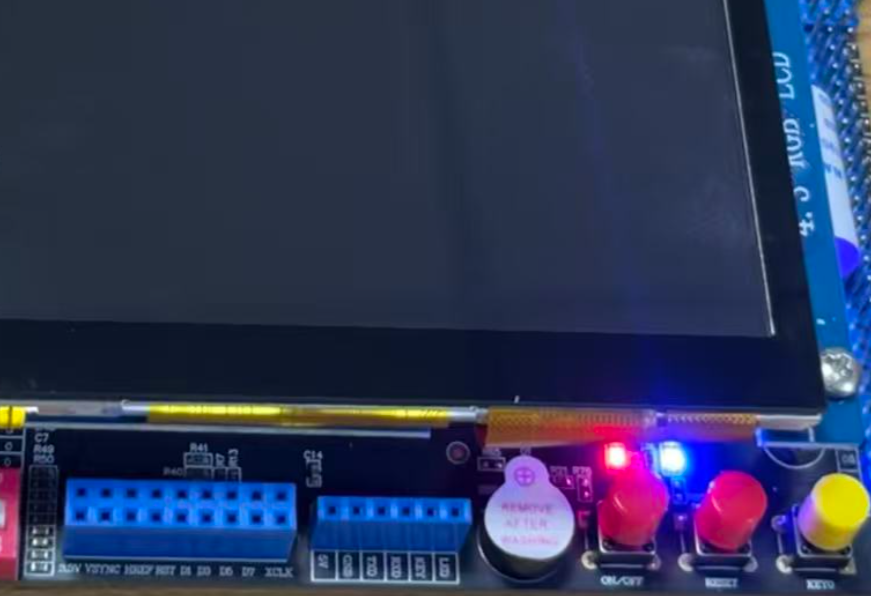

代码烧写到SD卡后，一上电板载led就亮起了

六、重要概念

什么是编译器、连接器、格式转换器和反汇编器？

编译器（gcc）：将汇编源文件（.S）转为目标文件（.o），进行语法检查和指令翻译；

链接器（ld）：将目标文件链接到指定内存地址，解决符号引用（如程序入口 _start）；

格式转换器（objcopy）：将 ELF 文件（包含调试 / 符号信息）转为开发板可直接执行的二进制文件（.bin）；

反汇编器（objdump）：将 ELF 文件转回汇编代码，用于调试（验证指令是否正确翻译）。
