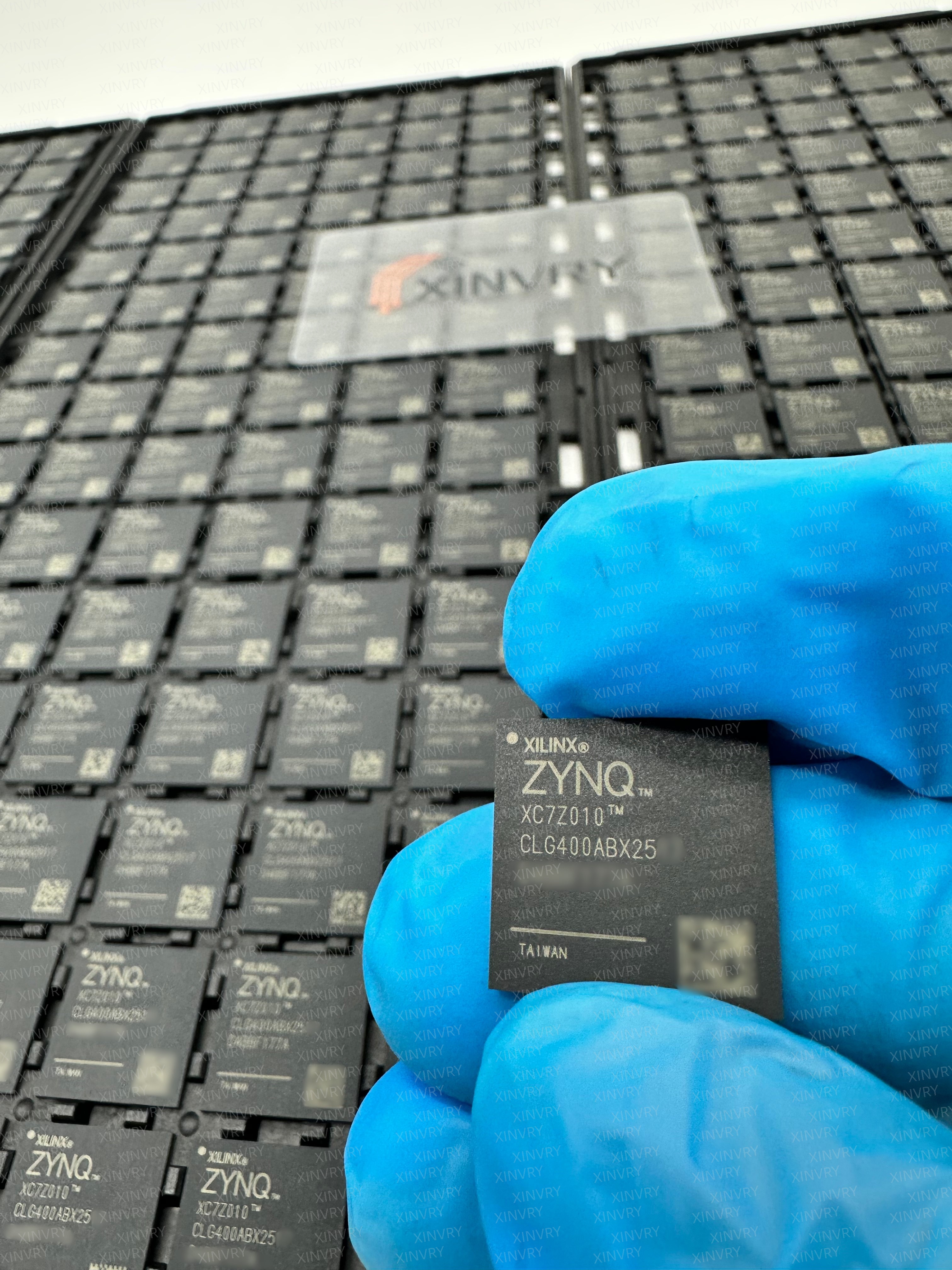

XC7Z010-2CLG400I 可以理解为一颗"ARM 处理器 + FPGA 可编程逻辑"合在一起的 SoC。它属于 Xilinx (赛灵思 AMD ）Zynq-7000 家族里的 Z-7010 器件，核心特点就是把 双核 Arm Cortex-A9 MPCore 处理系统（PS） 和 7 系列可编程逻辑（PL） 集成在同一颗芯片里；AMD 官方对 Zynq-7000 的定位也是把 Arm 处理器的软件可编程性与 FPGA 的硬件可编程性结合起来，用于硬件加速、控制和系统集成。
从处理器侧看，XC7Z010 的 PS 采用 双核 Arm Cortex-A9 MPCore，每个核带 NEON 和单/双精度浮点扩展；Z-7010 在 -2 速度等级下，官方给出的最高频率是 766 MHz。它还带有 每核 32 KB 指令缓存 + 32 KB 数据缓存、512 KB L2 Cache、256 KB On-Chip Memory，并支持 单核、对称双核、非对称双核等运行模式。
接口和外设是这颗芯片非常实用的地方。PS 侧集成了 2 个 UART、2 个 CAN 2.0B、2 个 I2C、2 个 SPI、4 路 32 位 GPIO；带 DMA 的外设包括 2 个 USB 2.0 OTG、2 个三模千兆以太网、2 个 SD/SDIO。内存方面，它支持 DDR3、DDR3L、DDR2、LPDDR2，静态存储支持 双 Quad-SPI、NAND、NOR；PS 到 PL 之间还有 AXI 主/从接口、ACP 一致性访问端口和中断通路，适合把软件控制和硬件数据通路紧密结合起来。
它还带有 XADC 混合信号模块。官方资料写明，Zynq-7000 片上提供 2 路 12-bit ADC，最高 1 MSPS，最多 17 路差分输入，可用于温度、电压和部分模拟信号监测。这让它在电源管理、板级监控和一些低速模拟采样场景里更方便。
XC7Z020-2CLG484I 最适合做"控制 + 加速"一体化平台：ARM 侧跑 Linux、协议栈、UI、网络和任务调度，FPGA 侧做实时数据采集、运动控制、图像处理、数字信号处理或协议桥接。它特别适合工业控制、机器视觉、视频处理、边缘计算、测试测量和科研原型系统。
赛灵思 Xilinx Zynq-7000 XC7Z010 FPGA 选型：
XC7Z010-L1CLG400I
XC7Z010-L1CLG225I
XC7Z010-CLG400
XC7Z010-3CLG400E
XC7Z010-3CLG225E
XC7Z010-2CLG400I
XC7Z010-2CLG400E
XC7Z010-2CLG400C
XC7Z010-2CLG225I
XC7Z010-2CLG225E
XC7Z010-2CLG225C
XC7Z010-1CLG400I
XC7Z010-1CLG400C
XC7Z010-1CLG400
XC7Z010-1CLG225I
XC7Z010-1CLG225C
