ARM裸机学习9——ADC模块详解与应用实践

目录

[1. ADC基础概念](#1. ADC基础概念)

[2. i.MX6ULL ADC核心特性](#2. i.MX6ULL ADC核心特性)

[3. 关键寄存器解析](#3. 关键寄存器解析)

[3.1 控制寄存器（ADCx_HC0）](#3.1 控制寄存器（ADCx_HC0）)

[3.2 配置寄存器（ADCx_CFG）](#3.2 配置寄存器（ADCx_CFG）)

[3.3 通用控制寄存器（ADCx_GC）](#3.3 通用控制寄存器（ADCx_GC）)

[4. ADC模块函数开发流程](#4. ADC模块函数开发流程)

[1. 初始化函数 (adc1_init)​](#1. 初始化函数 (adc1_init))

[2. 校准函数 (adc1_calibration)​](#2. 校准函数 (adc1_calibration))

[3. 数据采集函数 (get_adc_value)​](#3. 数据采集函数 (get_adc_value))

[4. 滤波优化 (get_average_value)​](#4. 滤波优化 (get_average_value))

[5. 关键问题与优化​](#5. 关键问题与优化)

6.结果与分析

[5. 常见问题与优化](#5. 常见问题与优化)

6、核心要点

---

摘要：本文基于NXP i.MX6ULL处理器的参考手册及开发实践，深入解析其内置ADC模块的架构特性、寄存器配置及驱动开发要点，并提供关键代码实现参考。

---

1. ADC基础概念

• ADC概念：

ADC（模拟-数字转换器）将连续模拟信号（如电压）转换为离散数字信号。i.MX6ULL采用**逐次逼近型（SAR）**架构，通过二分法逐步逼近输入电压值。其分辨率可选8/10/12位，转换结果范围对应0~255、0~1023或0~4095。

• ADC的分辨率：指adc的位数。常见的分辨率有8位，10位，12位，16位

• 基准电压：是ADC进行转换的参考标准（如3.3V, 5v）

• ADC的工作原理：ADC将输入的模拟电压值与基准电压进行比较，从而确定对应的数字值。具体步骤为：

  Ⅰ.输入：将连续模拟信号输入ADC

  Ⅱ.采样与保持 : 在特定时刻捕获并保持电压值

  Ⅲ.量化: 将电压值归入最接近的离散电平

  Ⅳ.编码: 将离散电平转换为二进制数字代码

  Ⅵ.输出结果：输出数字信号

• 输出结果v=adc采样值/2^(adc位数)*参考电压

2. i.MX6ULL ADC核心特性

• 通道配置：

  支持最多16个单端外部模拟输入通道（如ADC1_IN0~ADC1_IN15），复用至GPIO引脚（如GPIO1_IO00~GPIO1_IO09）。

• 性能参数：

  • 最高采样率：1 MS/s（每秒百万次采样）

  • 精度：最高10位有效位数（ENOB）

  • 内置硬件平均器与比较器，支持自动校准。

• 时钟源：

  支持ipg_clk、ipg_clk/2及专用低功耗时钟ADACK（默认20MHz）。

3. 关键寄存器解析

3.1 控制寄存器（ADCx_HC0）

• 通道选择（ADCH位）：

  写入通道号（0~15）启动单次转换，切换通道会触发新转换。

• 中断使能（AIEN位）：

  置1时转换完成触发中断。

3.2 配置寄存器（ADCx_CFG）

• 时钟分频（ADIV位）：

  可选1/2/4/8分频，确保ADCK频率在2.5~30 MHz范围内。

• 采样时间配置（ADLSMP+ADSTS位）：

  组合控制采样周期（2~24个ADCK周期），适应不同阻抗信号源。

3.3 通用控制寄存器（ADCx_GC）

• 校准使能（CAL位）：

  置1启动校准，复位后必须执行以保证精度。

• 硬件平均使能（AVGE位）：

  启用多采样值自动平均。

4. ADC模块函数开发流程

i.MX6ULL的ADC采用逐次逼近型（SAR）架构，支持8/10/12位分辨率，需重点关注初始化、校准、数据采集及滤波设计。开发例程分为四个核心阶段：

---

1. **初始化函数 (adc1_init)**​

初始化是ADC工作的前提，需配置引脚模式、时钟源和寄存器：

• 引脚配置：

  将GPIO设为模拟模式（如GPIO1_IO01）。代码中IOMUXC_SetPinMux和IOMUXC_SetPinConfig设置复用功能与电气特性（禁用上拉/下拉），确保信号无干扰。

• 寄存器设置：

  • ADC1->CFG：配置时钟分频（ADIV位）、采样时间（ADLSMP+ADSTS位）。例如，代码中设置ADIV=2（4分频）和ADSTS=3（长采样模式），适应高阻抗信号源。

  • ADC1->GC：使能ADC（ADCO=1），但校准前需关闭硬件平均和比较功能。

• 关键点：

  时钟源可选ipg_clk或ADACK（默认20MHz），需确保ADCK频率在2.5--30 MHz范围内。

2. **校准函数 (adc1_calibration)**​

校准是保证精度的必要步骤，必须在复位后执行：

• 流程：

  1. 清除校准失败标志（ADC1->GS |= (1 << 1)）。

  2. 启动校准（ADC1->GC |= (1 << 7)），等待CAL位清零（代码中while循环）。

  3. 检查CALF标志：若为0则成功（代码返回1），否则失败。

• 注意事项：

  • 校准期间禁止写入寄存器或进入低功耗模式，否则会中止流程。

  • 校准耗时约14000 ADCK周期（代码中未显式处理超时，需添加超时判断）。

3. **数据采集函数 (get_adc_value)**​

启动转换并读取结果：

• 启动转换：

  向ADCx_HC0写入通道号（代码中ADC1->HC[0] = 0x01），切换通道会触发新转换。

• 等待完成：

  轮询ADCx_HS的COCO位（代码中while ((ADC1->HS & (1 << 0)) == 0)）。

• 读取结果：

  从ADCx_R0读取12位数据（ADC1->R[0] & 0x0FFF）。

• 转换时间：

  典型值约700 ns（8位模式+40MHz时钟），受采样周期和时钟分频影响。

4. **滤波优化 (get_average_value)**​

裸机程序需软件滤波提升稳定性：

• 中值滤波：

  采集100个样本 → 冒泡排序 → 剔除头尾20个极值。

• 均值处理：

  计算中间60个样本的平均值（sum/60），避免整数除法精度损失（代码中转为浮点计算）。

• 电压转换：

  最终结果按公式转换：电压值 = (ADC值 × 3.3V) / 4096。

5. 关键问题与优化​

• 误差来源：

  量化误差（固定）、引脚漏电流（硬件布局优化）、噪声干扰（增加滤波）。

• 低功耗场景：

  进入STOP模式前需清除数据阻塞标志，避免意外唤醒系统。

• Linux驱动扩展：

  需在设备树配置参考电压（如vref-supply = <&reg_3v3>）和通道映射。

完整流程总结：

1. 配置GPIO为模拟模式 → 2. 初始化ADC时钟/寄存器 → 3. 执行校准 → 4. 启动转换并读取原始值 → 5. 中值滤波+均值处理 → 6. 转换为电压值输出。

完整代码：

//main.c

#include "MCIMX6Y2.h"
#include "fsl_iomuxc.h"
#include "interrupt.h"
#include "clock.h"
#include "epit.h"
#include "gpt.h"
#include "uart.h"
#include "stdio.h"
#include "string.h"
#include "adc.h"

int main(void)
{
    clock_init();
    system_interrupt_init();
    led_init();
    beep_init();
    gpt1_init();
    uart1_init();
    adc1_init();

    float value = 0.0;
    while (1)
    {
        #if 0
        value = get_volt_value();
        #endif
        value = get_average_value();
        int m = (int)(value * 1000) / 1000;
        int n = (int)(value * 1000) % 1000;
        printf("volt = %d.%03d\n", m, n); //%03d 3位数，不足3位前面补0,防止区域得85，显示3.85而不是3.085
        delay_ms(100);
    }

    return 0;
}

//adc.c

#include "adc.h"
#include "MCIMX6Y2.h"
#include "fsl_iomuxc.h"
#include "stdio.h"

int adc1_calibration(void)
{
    ADC1->GS |= (1 << 1);
    ADC1->GC |= (1 << 7);
    while ((ADC1->GC & (1 << 7)) != 0);
    return ((ADC1->GS & (1 << 1)) == 0);
}

void adc1_init(void)
{
    //复用功能
    IOMUXC_SetPinMux(IOMUXC_GPIO1_IO01_GPIO1_IO01, 0);
    //电气特性
    IOMUXC_SetPinConfig(IOMUXC_GPIO1_IO01_GPIO1_IO01, IOMUXC_SW_PAD_CTL_PAD_PKE(1));
    IOMUXC_SetPinConfig(IOMUXC_GPIO1_IO01_GPIO1_IO01, IOMUXC_SW_PAD_CTL_PAD_PUE(0));
    //ADC
    ADC1->CFG = 0;
    unsigned int t = ADC1->CFG;
    t |= (2 << 2);
    t |= (3 << 0);
    ADC1->CFG = t;

    ADC1->GC = 0;
    ADC1->GC |= (1 << 0);

    printf(adc1_calibration() ? "Calibration completed normally." : "Calibration failed.");
}

unsigned short get_adc_value(void)
{
    ADC1->HC[0] = 0x1F;
    ADC1->HC[0] = 0x01;
    while ((ADC1->HS & (1 << 0)) == 0);
    return (unsigned short)(ADC1->R[0] & 0x0FFF);
}

float get_volt_value(void)
{
    return get_adc_value() * 3.3 / 4096;
}

float get_average_value(void)
{
    unsigned int temp[100];
    unsigned long sum = 0;       // 使用更宽的类型避免溢出
    unsigned int temp_swap;      // 用于交换的临时变量
    int i = 0;
    int j = 0;

    // 初始化数组
    for (i = 0; i < 100; i++)
    {
        temp[i] = get_adc_value();
    }

    // 冒泡排序
    for (i = 0; i < 99; i++)
    {
        for (j = 0; j < 99 - i; j++)
        {
            if (temp[j] > temp[j + 1]) // 大的往后排
            {
                temp_swap = temp[j];
                temp[j] = temp[j + 1];
                temp[j + 1] = temp_swap;
            }
        }
    }

    // 计算temp数组第20-第80个元素的平均值 (去掉了头尾各20个极值)
    for (i = 20; i < 80; i++)
    {
        sum += temp[i];
    }

    // 直接使用浮点数计算，避免整数除法精度损失
    float average = (float)sum / 60.0f;
    float value = average * 3.3f / 4096.0f;

    return value;
}

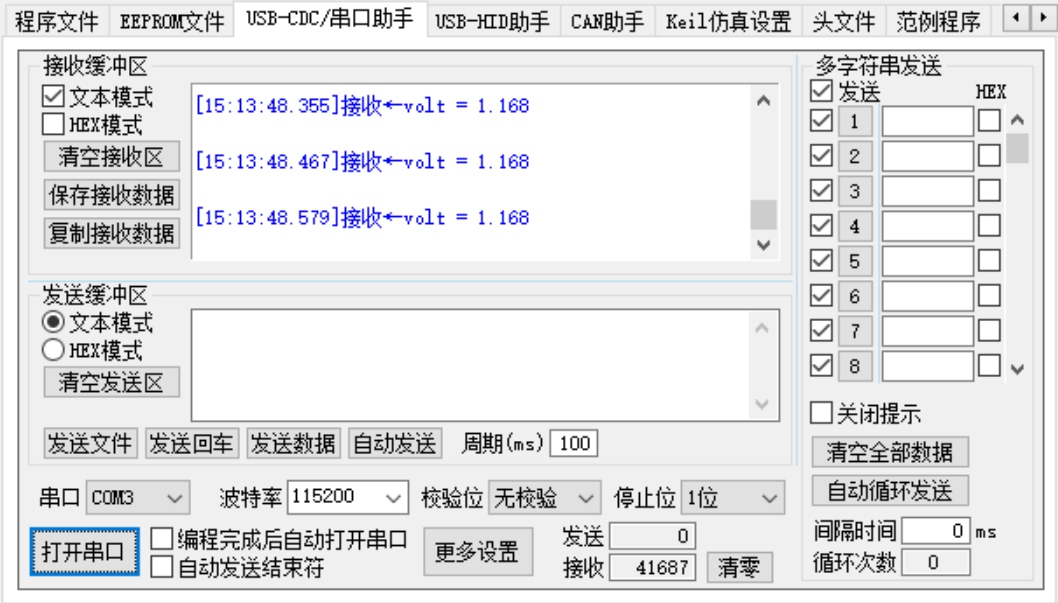

6.结果与分析

滤波方法：本裸机程序采用中值滤波+均值处理提升了结果的稳定性。

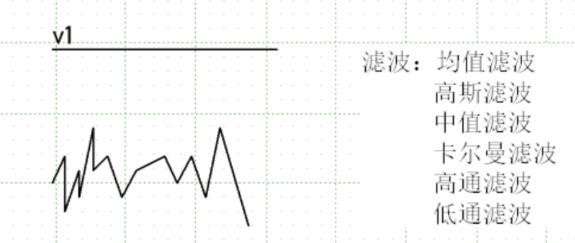

补充：常用的滤波方法

---

5. 常见问题与优化

• 在实际应用中如何选择ADC?

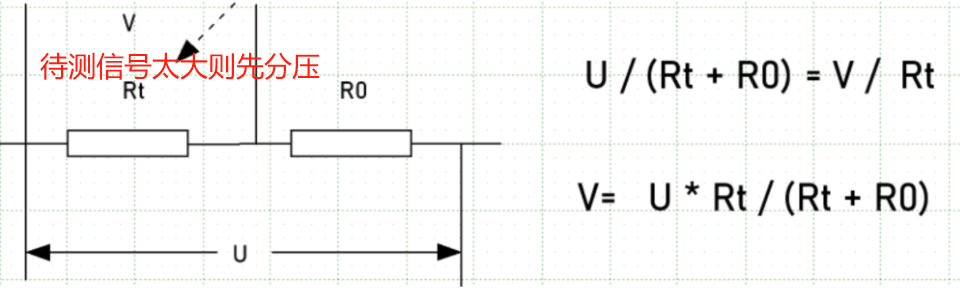

• (1)首先看量程:确保你要测量的信号电压范围在ADC的量程之内。如果信号太小，需要先用运放放大;如果信号太大,需要用电阻分压。
• (2)然后看分辨率:根据你需要的测量精细度选择位数。例如，测量锂电池电压(3.0V-4.2V)，一个12位的ADC(有4096个等级)可能就足够了。
• (3)最后看精度:在对测量结果的绝对准确性要求极高的场合(如精密仪器、科学测量)，必须仔细研究数据手册中的精度指标了偏移误差、增益误差、INL、DNL)，而不能只看它的位数。高精度的ADC价格也更高。

• 转换时间计算：

短时间配置（8位模式+40MHz时钟）典型值约700 ns。

• 误差来源：

  量化误差、引脚漏电流、噪声干扰等需通过硬件布局与校准抑制。

6、核心要点

①ADC概念:模数转换器

②基准电压是ADC进行转换的参考标准（如3.3V, 5v）

③ADC的工作原理：ADC将输入的模拟电压值与基准电压进行比较，从而确定对应的数字值。

具体步骤为：

Ⅰ.输入：将连续模拟信号输入ADC

Ⅱ.采样与保持 : 在特定时刻捕获并保持电压值

Ⅲ.量化: 将电压值归入最接近的离散电平

Ⅳ.编码: 将离散电平转换为二进制数字代码

Ⅵ.输出结果：输出数字信号

④ADC的分辨率指adc的位数。常见的分辨率有8位，10位，12位，16位

⑤输出结果v=adc采样值/2^(adc位数)*参考电压
