OpenCV图像拼接实战：从SIFT特征匹配到透视变换全景融合

本文为个人学习笔记，记录使用OpenCV实现两张图像拼接的完整流程，并重点解析透视变换及拼接函数的参数含义。

引言

图像拼接（Image Stitching）是计算机视觉中的经典任务，它将多张具有重叠区域的图像合成为一张宽视角的全景图。常见应用包括手机全景拍照、无人机航拍拼接、VR内容制作等。

实现图像拼接的核心步骤包括：

特征提取：在两幅图中找到稳定的关键点（如角点、斑点）
特征匹配：寻找两图之间的对应点对
变换估计：根据匹配点计算单应性矩阵（透视变换矩阵）
图像变换与融合：将其中一幅图变换到另一幅图的坐标系，再合成

本文使用OpenCV的SIFT特征、BFMatcher匹配、RANSAC鲁棒估计、透视变换等工具，实现一个简单的两图拼接程序。代码详细注释，并重点剖析 findHomography 和 warpPerspective 的参数用法。

环境与依赖

Python 3.7+
OpenCV（opencv-python + opencv-contrib-python，SIFT在contrib中）
NumPy

任务描述

给定两张具有重叠区域的图片 A.jpg（左图）和 B.jpg（右图），要求完成以下任务：

使用SIFT算法检测两图的关键点并计算描述符
利用BFMatcher进行k近邻匹配（k=2），并通过Lowe's比率测试筛选高质量匹配
可视化匹配结果
计算单应性矩阵（透视变换矩阵），将右图 B.jpg 变换到左图 A.jpg 的坐标系
对右图进行透视变换，并创建足够大的画布
将左图叠加到画布左侧，完成拼接
保存最终拼接图像

原始图片（请读者自行准备）示意：

左图（A.jpg）	右图（B.jpg）

最终拼接结果保存在 pingjie.jpg，效果示意：

拼接结果（pingjie.jpg）

实现步骤详解

1. 工具函数定义

为了方便显示图像，定义一个简单的 cv_show 函数。

复制代码

import cv2
import numpy as np
import sys

def cv_show(name, img):
    cv2.imshow(name, img)
    cv2.waitKey(0)

2. SIFT特征提取函数

SIFT算法会返回关键点列表（kp）和对应的128维描述符（des）。同时我们提取关键点的坐标（kp.pt）为一个浮点数组，便于后续矩阵运算。

复制代码

def detectAndDescribe(image):
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    sift = cv2.SIFT_create()
    (kps, des) = sift.detectAndCompute(gray, None)
    kps_float = np.float32([kp.pt for kp in kps])
    return (kps, kps_float, des)

3. 读取图像并提取特征

复制代码

imageA = cv2.imread("A.jpg")   # 左图
imageB = cv2.imread("B.jpg")   # 右图
cv_show('imageA', imageA)
cv_show('imageB', imageB)

(kpsA, kps_floatA, desA) = detectAndDescribe(imageA)
(kpsB, kps_floatB, desB) = detectAndDescribe(imageB)

4. 特征匹配与比率测试

使用 BFMatcher 进行暴力匹配，knnMatch 返回每个点最近的2个匹配（k=2）。然后通过Lowe's比率测试（最近邻距离 < 0.65 * 次近邻距离）筛选高质量匹配。

复制代码

matcher = cv2.BFMatcher()
rawMatches = matcher.knnMatch(desB, desA, k=2)

good = []
matches = []   # 存储筛选后匹配对的索引
for m in rawMatches:
    if len(m) == 2 and m[0].distance < 0.65 * m[1].distance:
        good.append(m)
        matches.append((m[0].queryIdx, m[0].trainIdx))

print(f"筛选后的匹配点对数: {len(good)}")

结果展示：

(14, 76), (36, 105), (39, 105), (63, 118), (65, 121), (66, 122), (74, 130), (83, 128), (87, 136), (93, 140), (105, 147), (118, 172), (138, 176), (154, 191), (155, 192), (158, 198), (164, 213), (165, 206), (176, 217), (185, 227), (201, 242), (202, 243), (204, 246), (207, 250), (209, 255), (212, 257), (217, 7), (228, 275), (229, 276), (231, 275), (233, 276)

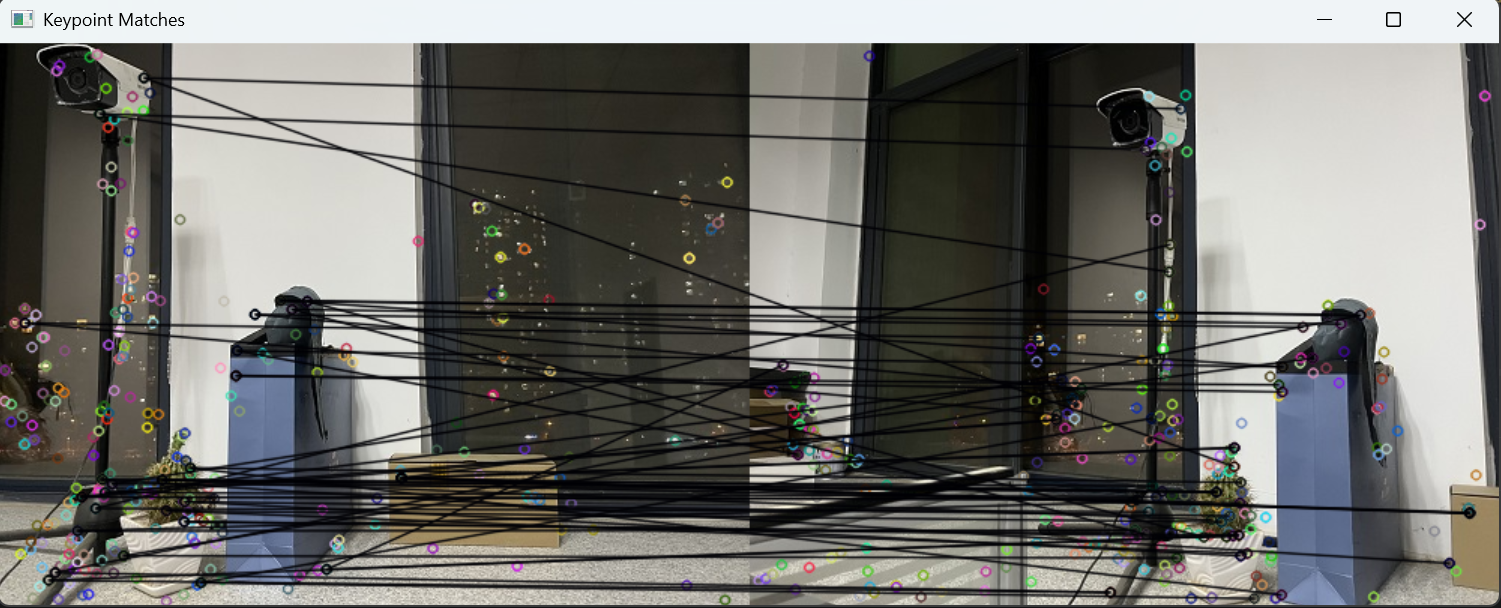

5. 绘制匹配结果

drawMatchesKnn 可以绘制 knnMatch 返回的匹配结果，并显示关键点方向与尺度。

复制代码

vis = cv2.drawMatchesKnn(imageB, kpsB, imageA, kpsA, good, None,
                         cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
cv_show("Keypoint Matches", vis)

结果展示：

6. 计算透视变换矩阵（单应性矩阵）

至少需要4对匹配点才能计算单应性矩阵。使用RANSAC算法剔除误匹配，提高鲁棒性。

复制代码

if len(matches) > 4:
    ptsB = np.float32([kps_floatB[i] for (i, _) in matches])
    ptsA = np.float32([kps_floatA[i] for (_, i) in matches])
    (H, mask) = cv2.findHomography(ptsB, ptsA, cv2.RANSAC, 10.0)
else:
    print('图片未找到4个以上的匹配点')
    sys.exit()

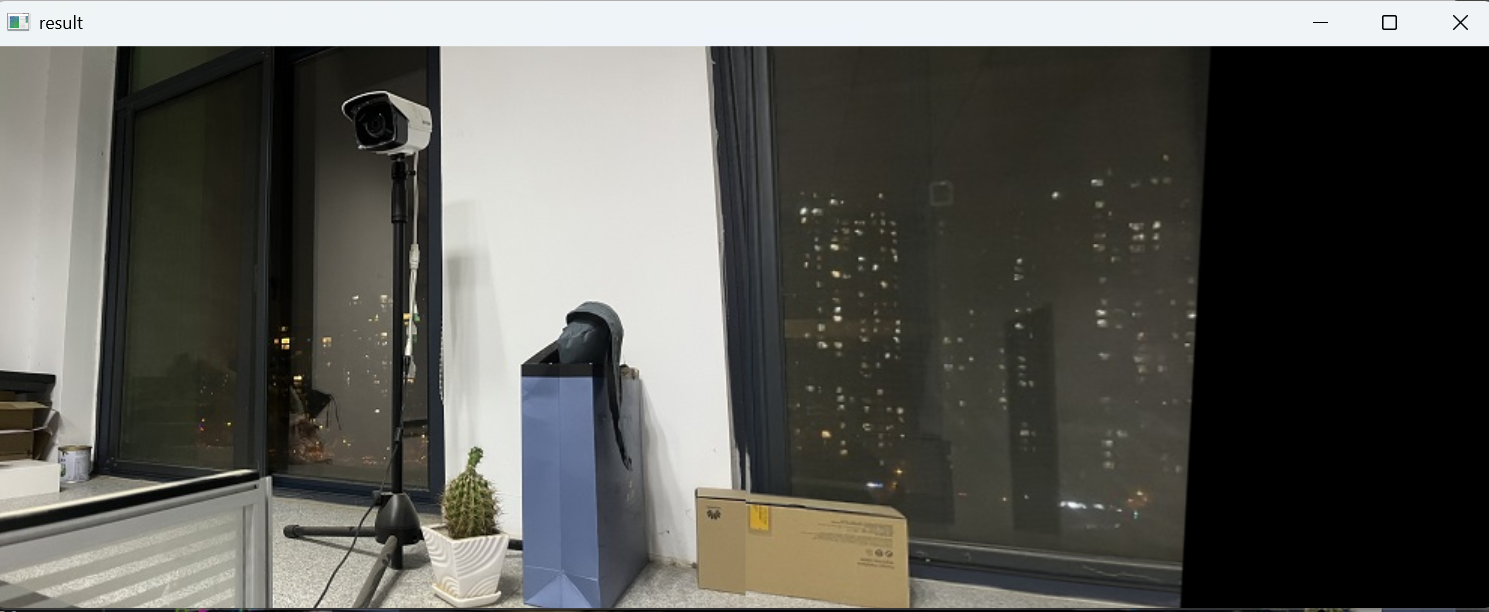

7. 透视变换与拼接

将右图 imageB 根据矩阵 H 进行透视变换，输出画布宽度为两图宽度之和，高度取右图高度（简化处理）。然后将左图直接覆盖到画布左侧。

复制代码

result = cv2.warpPerspective(imageB, H,
                             (imageB.shape[1] + imageA.shape[1], imageB.shape[0]))
result[0:imageA.shape[0], 0:imageA.shape[1]] = imageA

cv_show('result', result)
cv2.imwrite('pingjie.jpg', result)

结果展示：

完整代码

整合以上步骤，得到完整的图像拼接程序。

复制代码

import cv2
import numpy as np
import sys

def cv_show(name, img):
    cv2.imshow(name, img)
    cv2.waitKey(0)

# 2个用法
def detectAndDescribe(image):
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)  # 将彩色图片转换成灰度图
    sift = cv2.SIFT_create()  # 建立SIFT生成器
    # 检测SIFT特征点，并计算描述符，第二个参数为掩膜
    (kps, des) = sift.detectAndCompute(gray, None)
    # 将结果转换成NumPy数组
    kps_float = np.float32([kp.pt for kp in kps])
    # kp.pt 包含两个值，分别是关键点在图像中的 x 和 y 坐标。这些坐标通常是浮点数，可以精确地描述关键点在
    return (kps, kps_float, des)  # 返回特征点集，及对应的描述特征

'''读取拼接图片'''
imageA = cv2.imread("A.jpg")
cv_show('imageA', imageA)
imageB = cv2.imread("B.jpg")
cv_show('imageB', imageB)

'''计算图片特征点及描述符'''
(kpsA, kps_floatA, desA) = detectAndDescribe(imageA)
(kpsB, kps_floatB, desB) = detectAndDescribe(imageB)

'''建立暴力匹配器BFMatcher，在匹配大型训练集合时使用FlannBasedMatcher速度更快。'''
matcher = cv2.BFMatcher()
rawMatches = matcher.knnMatch(desB, desA, k=2)
good = []
matches = []
for m in rawMatches:
    # 当最近距离跟次近距离的比值小于0.65值时，保留此匹配对
    if len(m) == 2 and m[0].distance < 0.65 * m[1].distance:
        good.append(m)
        # 存储两个点在featuresA，featuresB中的索引值
        matches.append((m[0].queryIdx, m[0].trainIdx))

print(len(good))
print(matches)

vis = cv2.drawMatchesKnn(imageB, kpsB, imageA, kpsA, good, None, cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
cv_show("Keypoint Matches", vis)

'''透视变换'''
if len(matches) > 4:  # 当筛选后的匹配对大于4时，计算视角变换矩阵。
    # 获取匹配对的点坐标
    ptsB = np.float32([kps_floatB[i] for (i, _) in matches])  # matches是通过阈值筛选之后的特征点对象，
    ptsA = np.float32([kps_floatA[i] for (_, i) in matches])  # kps_floatA是图片A中的全部特征点坐标

    # 计算透视变换矩阵
    # findHomography(srcPoints, dstPoints, method=None, ransacReprojThreshold=None, mask=None, maxIters=None,confidence=None)
    # 计算视角变换矩阵，透视变换函数，与cv2.getPerspectiveTransform()的区别在于可多个数据点变换
    # 参数srcPoints：图片A的匹配点坐标
    # 参数dstPoints：图片B的匹配点坐标
    # 参数method：计算变换矩阵的方法。
    #  0 - 使用所有的点，最小二乘
    #  RANSAC - 基于随机样本一致性，见 https://zhuanlan.zhihu.com/p/402727549
    #  LMEDS - 最小中值
    #  RHO -基于渐近样本一致性
    # ransacReprojThreshold：最大允许重投影错误阈值。该参数只有在method参数为RANSAC或RHO的时启用，默认为3
    # 返回值：H为变换矩阵，mask是掩模标志，指示哪些点是内点，哪些是外点。 内点：指那些与估计的模型非常接近的数据点，通常是正确匹配或真实数据。 外点：指那
    (H, mask) = cv2.findHomography(ptsB, ptsA, cv2.RANSAC, 10)
else:
    print('图片未找到4个以上的匹配点')
    sys.exit()

result = cv2.warpPerspective(imageB, H, (imageB.shape[1] + imageA.shape[1], imageB.shape[0]))
cv_show('resultB', result)
# 将图片A传入result图片最左端
result[0:imageA.shape[0], 0:imageA.shape[1]] = imageA
cv_show('result', result)
cv2.imwrite('pingjie.jpg', result)

关键点解析

1. SIFT特征提取：`detectAndCompute`

detectAndCompute 返回的关键点对象 kp 包含坐标 (pt)、尺度 (size)、方向 (angle) 等信息。描述符 des 是一个形状为 (N, 128) 的数组。我们将 kp.pt 单独提取为浮点数组 kps_float，方便后续根据索引取坐标。

2. 比率测试：为什么用0.65？

Lowe在SIFT论文中建议比率阈值在0.4~0.8之间，小于0.4会丢失很多正确匹配，大于0.8会增加误匹配。0.65是一个折中值，可根据实际图像调整。

3. `findHomography` 参数详解

复制代码

(H, mask) = cv2.findHomography(srcPoints, dstPoints, method, ransacReprojThreshold)

参数	值	说明
`srcPoints`	`ptsB`	源图像（右图）中的点坐标，形状 `(N, 2)`
`dstPoints`	`ptsA`	目标图像（左图）中的点坐标，形状 `(N, 2)`
`method`	`cv2.RANSAC`	鲁棒估计算法，可选 `0`（最小二乘）、`RANSAC`、`LMEDS`、`RHO`
`ransacReprojThreshold`	`10.0`	仅用于RANSAC/RHO，表示重投影误差的最大允许值（像素）。超过此值的点会被视为外点

为什么需要RANSAC：即便经过比率测试，仍可能存在误匹配（如纹理重复区域）。RANSAC通过随机采样4对点计算单应性矩阵，统计符合该矩阵的内点数量，迭代多次保留内点最多的模型，从而剔除离群点。
阈值10.0的含义：若某对匹配点经过变换后的坐标与目标点相差超过10像素，则认为是外点。阈值越大，包容性越强，但可能引入误匹配；阈值越小，匹配要求越严格，但可能丢弃正确匹配。一般取值范围1~10。

4. `warpPerspective` 参数详解

复制代码

result = cv2.warpPerspective(src, H, dsize, flags, borderMode, borderValue)

参数	值	说明
`src`	`imageB`	输入图像（右图）
`H`	`H`	3×3单应性矩阵
`dsize`	`(width, height)`	输出图像尺寸，注意顺序：先宽后高
`flags`	默认 `cv2.INTER_LINEAR`	插值方法，线性插值保证平滑
`borderMode`	默认 `cv2.BORDER_CONSTANT`	边界填充方式
`borderValue`	默认 `0`	边界填充值（黑色）

重点：dsize 的设定

代码中使用：

复制代码

dsize = (imageB.shape[1] + imageA.shape[1], imageB.shape[0])

imageB.shape[1] 是右图的宽度（列数）
imageA.shape[1] 是左图的宽度
imageB.shape[0] 是右图的高度（行数）

这样设置是为了确保变换后的右图不会超出画布右侧。但由于高度只取了右图高度，如果左图更高，左图的上/下部会被裁剪。更严谨的做法是计算变换后四个角点的最小外接矩形，动态决定画布尺寸。

为什么先宽后高？

OpenCV中图像数组索引是 (rows, cols)，但很多函数（如 warpPerspective、resize）的尺寸参数要求 (width, height)。这是历史原因，务必注意不要写反。

5. 图像叠加：直接覆盖的优缺点

复制代码

result[0:imageA.shape[0], 0:imageA.shape[1]] = imageA

优点：简单、快速
缺点：重叠区域会出现明显的接缝（硬过渡）
改进：使用加权融合（如 cv2.addWeighted）或多频段融合

运行结果与讨论

运行代码后，依次弹出窗口显示：

左图 A.jpg
右图 B.jpg
特征匹配连线图（筛选后的匹配对）
透视变换后的右图（单独显示）
最终拼接结果

控制台输出匹配点数量，例如：

复制代码

筛选后的匹配点对数: 127

最终保存的 pingjie.jpg 应呈现无缝全景效果。

可能遇到的问题及解决方法

问题	可能原因	解决方案
匹配点过少（<4）	图像重叠区域太小或纹理单一	降低比率测试阈值（如0.7）；改用ORB特征（更快但鲁棒性稍差）
拼接后错位严重	误匹配较多	降低RANSAC阈值（如5.0）；增加 `findHomography` 的迭代次数
输出图像黑边过大	透视变换后右图偏移超出画布	计算四个角点变换后的坐标范围，动态设定 `dsize`
接缝明显	直接覆盖未融合	使用 `cv2.addWeighted` 对重叠区域进行线性融合
运行时找不到 `cv2.SIFT_create()`	OpenCV版本较低或未安装contrib模块	执行 `pip install opencv-contrib-python`

总结

本文通过一个完整的图像拼接示例，展示了OpenCV在图像处理中的典型应用流程：

特征提取：SIFT算法提供尺度不变的关键点和描述符
特征匹配：BFMatcher + Lowe's比率测试筛选可靠匹配
变换估计：RANSAC + 单应性矩阵鲁棒计算透视变换关系
透视变换 ：利用 warpPerspective 将右图变换到左图坐标系
图像融合：简单覆盖（可扩展为更平滑的融合）

重点剖析了 findHomography 和 warpPerspective 的参数含义，特别是RANSAC阈值、输出尺寸顺序等容易出错的地方。

该方案可作为图像拼接的入门实践，读者可在此基础上添加自动画布计算、曝光补偿、多频段融合等高级功能，以适应更复杂的场景。

希望这篇文章对你在图像处理和全景拼接方面有所帮助！如果有任何问题或建议，欢迎留言讨论。

注意：实际运行代码时，请确保 A.jpg 和 B.jpg 存在于当前目录，并根据图像内容适当调整比率测试阈值和RANSAC阈值。若SIFT不可用，请确认已安装 opencv-contrib-python。
