OpenCV 实战：SIFT 指纹特征匹配与可视化（补充版）

引言

在https://blog.csdn.net/2201_75420345/article/details/159923705?fromshare=blogdetail&sharetype=blogdetail&sharerId=159923705&sharerefer=PC&sharesource=2201_75420345&sharefrom=from_link文章中，我们实现了基于 SIFT 算法的指纹基础验证功能，核心完成了特征提取、匹配筛选与结果判断。本文作为补充版 ，在原有基础上新增匹配关键点可视化标注 和特征匹配连线绘制核心功能，让指纹匹配结果从 "文字判定" 升级为 "直观图像展示"，同时补充 SIFT 匹配中关键细节、可视化原理及问题排查技巧，让整个指纹匹配方案更完整、更具实用性，也能更清晰地理解特征匹配的底层逻辑。

本文代码基于原有指纹验证框架优化，无额外第三方依赖，保留核心逻辑的同时，仅新增可视化相关代码，易理解、可直接运行，适合快速上手计算机视觉特征匹配的可视化实现。

环境与依赖

Python 3.x
OpenCV（cv2）：核心用于图像处理、特征提取、匹配及可视化
测试图片：scr2.bmp（待测指纹）、model.bmp（模板指纹），图片与代码置于同一目录
安装命令：pip install opencv-python

任务描述

在原有指纹验证的基础上，完成匹配结果可视化升级，核心任务：

复用 SIFT 特征提取、FLANNK 近邻匹配、Lowe 比率测试核心逻辑；
在待测指纹和模板指纹图像上，用红色实心点标注匹配成功的关键点；
绘制跨图像的特征匹配连线图，直观展示特征点的匹配对应关系；
补充异常处理细节，提升代码鲁棒性，同时解析可视化核心函数的使用方法。

最终效果如下：

完整可运行代码

本文代码在原有基础上仅新增可视化相关代码，核心匹配逻辑完全复用，可直接复制运行：

复制代码

import cv2

def cv_show(name, img):
    """
    图像显示函数（新增空值校验，避免程序崩溃）
    :param name: 窗口名称
    :param img: 待显示图像对象
    """
    if img is None or img.size == 0:
        print(f"[{name}] 图像为空/读取失败，无法显示！")
        return
    cv2.imshow(name, img)
    cv2.waitKey(0)

# 1. 读取指纹图像并做异常判断
src1 = cv2.imread("scr2.bmp")
model = cv2.imread("model.bmp")
if src1 is None or model is None:
    print("错误：图片不存在/路径错误！请检查文件名和路径。")
    exit()

# 2. SIFT特征提取（复用核心逻辑，灰度化预处理）
sift = cv2.SIFT_create()
gray_src = cv2.cvtColor(src1, cv2.COLOR_BGR2GRAY)
gray_model = cv2.cvtColor(model, cv2.COLOR_BGR2GRAY)
kp1, des1 = sift.detectAndCompute(gray_src, None)
kp2, des2 = sift.detectAndCompute(gray_model, None)

# 特征点检测异常判断
if des1 is None or des2 is None:
    print("错误：未检测到特征点！请更换清晰的指纹图像。")
    exit()

# 3. FLANN K近邻匹配（复用核心逻辑，k=2）
flann = cv2.FlannBasedMatcher()
matches = flann.knnMatch(des1, des2, k=2)

# 4. Lowe比率测试筛选优质匹配（复用核心逻辑，阈值0.6）
alist = []  # 新增：存储匹配点索引对，用于标注
good = []   # 新增：存储优质匹配，用于绘制连线
for m, n in matches:
    if m.distance < 0.6 * n.distance:
        alist.append((m.queryIdx, m.trainIdx))
        good.append([m])  # 封装为列表，适配drawMatchesKnn输入格式

# 5. 新增：匹配关键点可视化标注（红色实心圆点）
for i, j in alist:
    # 获取待测/模板指纹匹配关键点的坐标
    x, y = kp1[i].pt
    mx, my = kp2[j].pt
    # 绘制红色实心圆（半径3，线宽-1表示填充）
    cv2.circle(src1, (int(x), int(y)), 3, (0, 0, 255), -1)
    cv2.circle(model, (int(mx), int(my)), 3, (0, 0, 255), -1)

# 显示标注后的图像
cv_show('Marked 待测指纹scr2', src1)
cv_show('Marked 模板指纹model', model)

# 6. 新增：特征匹配连线图绘制
matched_image = cv2.drawMatchesKnn(
    src1, kp1, model, kp2,
    good, None,
    flags=cv2.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS
)
cv_show('SIFT指纹匹配结果连线图', matched_image)

# 释放窗口资源
cv2.destroyAllWindows()

核心补充内容解析

一、新增可视化核心逻辑（极简解析）

本次补充的核心是2 个可视化步骤，代码量少且逻辑简单，完全基于原有匹配结果展开，无需修改核心提取 / 匹配逻辑：

1. 匹配关键点标注：`cv2.circle`

核心依据：筛选后的alist存储了待测指纹关键点索引 和模板指纹关键点索引的一一对应关系；
关键操作：通过kp1[i].pt/kp2[j].pt获取特征点的像素坐标，用cv2.circle绘制红色实心点，直接标注在原图像上；
实用参数：radius=3（圆点大小适配指纹图像）、color=(0,0,255)（OpenCV 的 BGR 格式，红色）、thickness=-1（实心填充，标注更醒目）。

2. 跨图像匹配连线：`cv2.drawMatchesKnn`

这是 OpenCV 专为K 近邻匹配设计的可视化函数，直接实现 "左右图像拼接 + 匹配点连线"，核心参数解析：

复制代码

cv2.drawMatchesKnn(
    待检测图像, 待检测图像关键点, 模板图像, 模板图像关键点,
    优质匹配对列表, 输出画布(None为自动创建),
    标志位(不绘制未匹配的孤立点)
)

关键要求：优质匹配对列表good需为二维列表 （即[m]而非m），这是 K 近邻匹配可视化的固定格式；
标志位优化：cv2.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS表示只绘制匹配成功的点，过滤未匹配的孤立特征点，让匹配结果更清晰。

二、原有核心逻辑的细节补充

在第一篇文章中，我们讲解了 SIFT 匹配的基础用法，本文补充3 个关键细节，帮助理解为什么这么写、如何调优：

1. 为什么 Lowe 比率测试阈值选择 0.6？

0.6 是计算机视觉行业通用的最优阈值，也是 SIFT 算法作者推荐的数值，核心原则：

阈值过小（如 0.4）：过滤过严，会丢失部分有效匹配，导致指纹真实匹配但标注 / 连线极少；
阈值过大（如 0.8）：过滤过松，会保留大量噪声 / 纹理相似的错误匹配，导致标注点杂乱、连线无规律；
调优技巧：模糊指纹可适当提高至 0.65~0.7，清晰指纹可降低至 0.55~0.6。

2. `queryIdx`和`trainIdx`的核心含义

这两个参数是匹配结果的索引关键，也是可视化的基础，无需记忆，只需理解：

m.queryIdx：待检测图像（query） 的特征点索引，对应本文的kp1（待测指纹 scr2 的关键点）；
m.trainIdx：模板图像（train） 的特征点索引，对应本文的kp2（模板指纹 model 的关键点）；
核心作用：通过这两个索引，建立两张图像特征点的一一对应关系，实现精准标注和连线。

3. 为什么 SIFT 必须先转灰度图？

SIFT 算法的特征点检测和描述符计算 ，都是基于图像像素的灰度值变化（如纹理的明暗、拐点、分叉），彩色图的 BGR 三个通道会带来冗余计算，且对特征提取无任何帮助：

转灰度图后：将 3 通道的彩色图转为 1 通道的灰度图，大幅减少计算量，提升特征提取效率；
精度保障：灰度图保留了图像的核心纹理信息，完全满足 SIFT 特征提取的要求，不会丢失指纹的关键特征。

三、可视化后的结果解读

运行代码后，会依次弹出 3 个图像窗口，按任意键关闭当前窗口即可查看下一个，正常匹配的指纹结果具备以下特征：

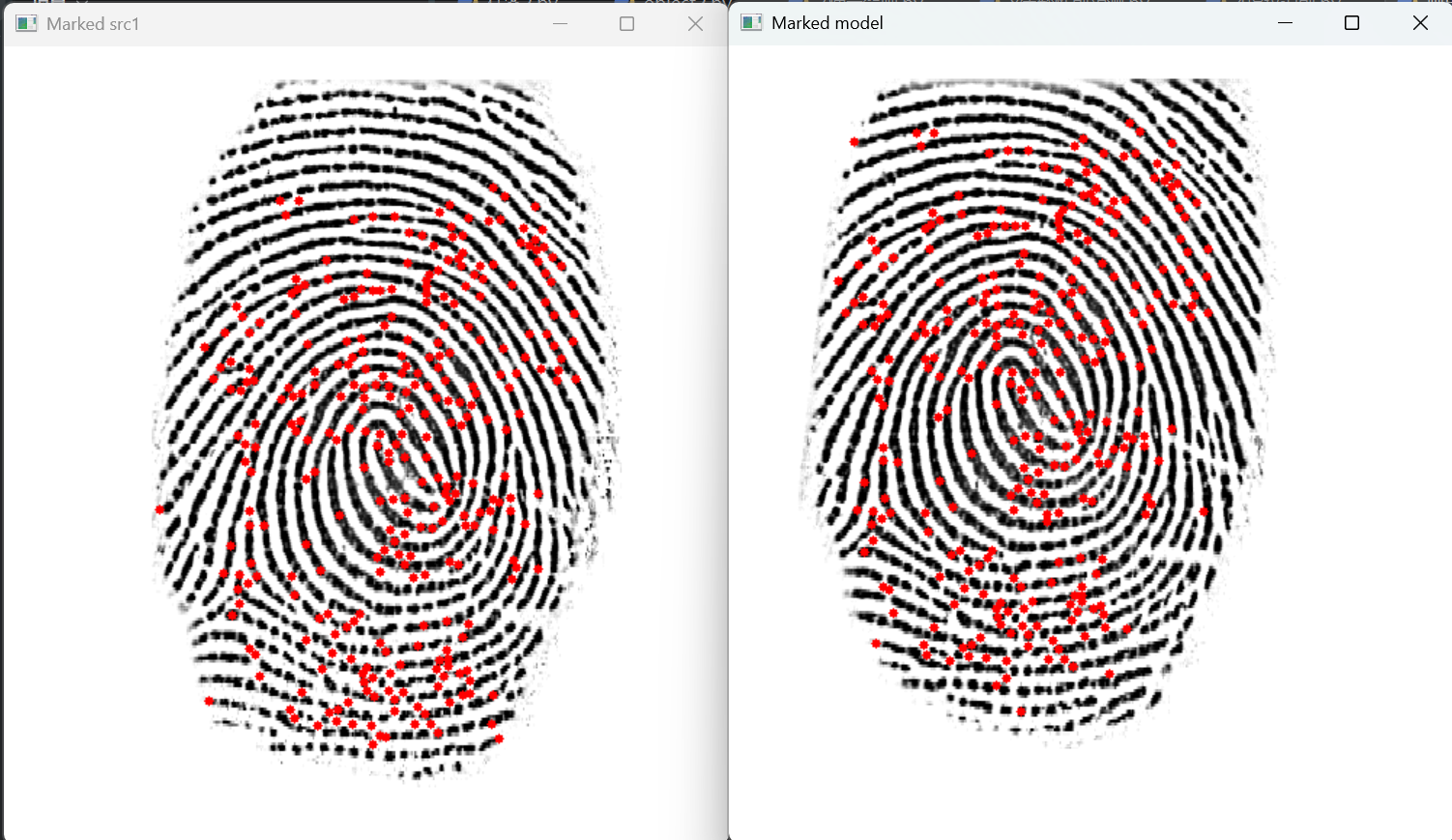

Marked 待测指纹scr2/Marked 模板指纹model：红色圆点分布均匀，主要集中在指纹的分叉点、断点、纹理拐点等核心区域，无大面积密集或零散单点；

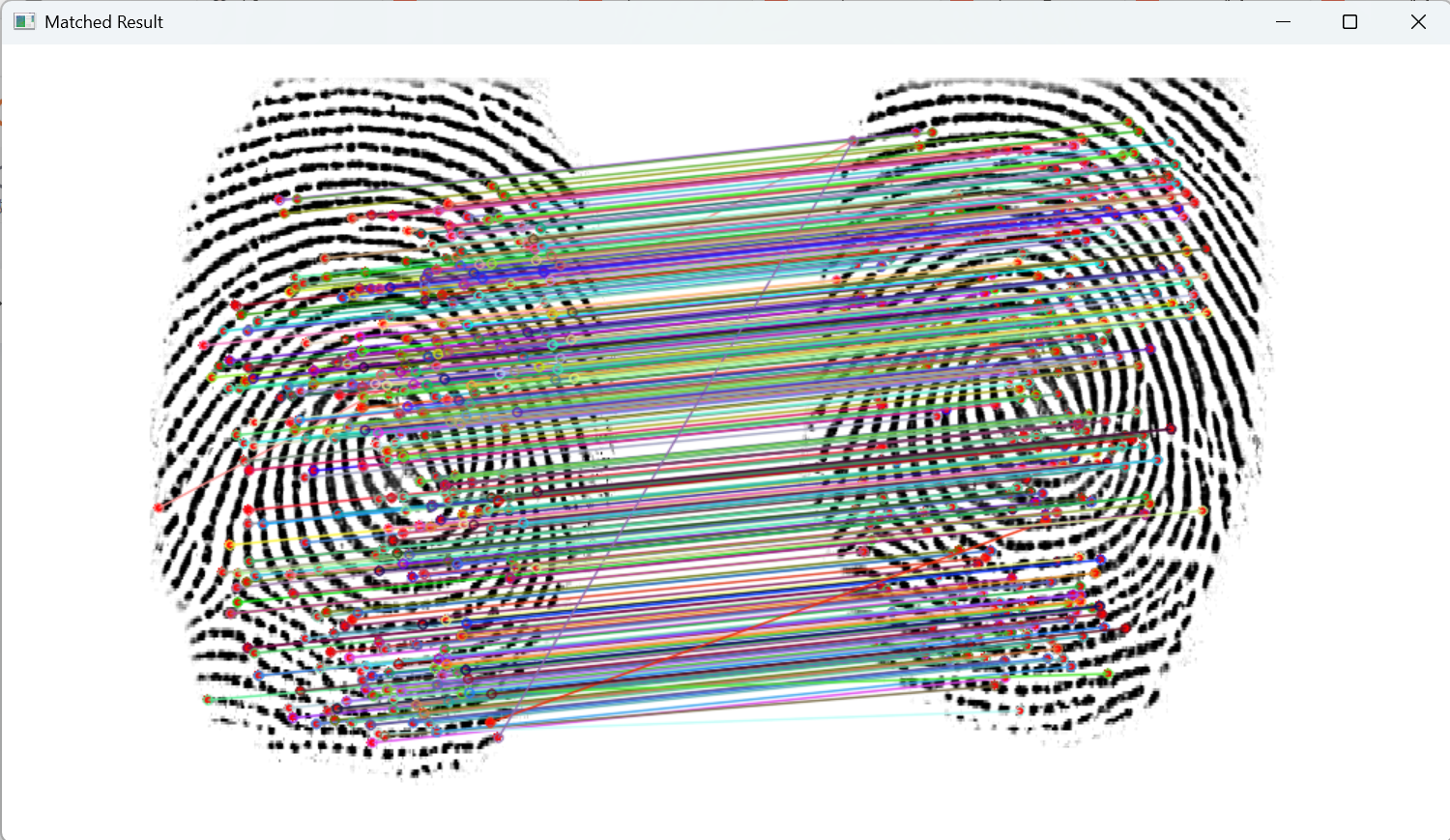

SIFT指纹匹配结果连线图：左右图像的匹配连线无交叉、无杂乱，大部分连线呈 "平行状"，且连线数量充足，覆盖指纹的主要纹理区域；
若匹配结果杂乱（连线交叉多、标注点零散），则大概率是错误匹配，可通过调低 Lowe 阈值、更换更清晰的指纹图像优化。

常见问题与进阶排查（补充版）

在第一篇文章的基础上，补充可视化相关问题 及通用调优技巧，解决实际运行中的高频问题：

常见问题	核心原因	解决方案
图像窗口一闪而过	缺少`cv2.waitKey(0)`或代码末尾未加`cv2.destroyAllWindows()`	确保每个`cv_show`函数内有`cv2.waitKey(0)`，代码末尾加窗口释放语句
无法绘制匹配连线，报格式错误	`good`列表为一维列表（直接 append (m)）	改为`good.append([m])`，适配 Knn 匹配的可视化格式
标注点极少 / 无标注点	Lowe 阈值过严，或指纹图像模糊 / 纹理过淡	调高阈值至 0.65~0.7，更换清晰的指纹图像；可增加高斯去噪`cv2.GaussianBlur(gray, (5,5), 0)`
标注点杂乱、连线交叉多	Lowe 阈值过松，或图像存在大量噪声	调低阈值至 0.55~0.6，对指纹图像做二值化预处理，过滤背景噪声
提示 "未检测到特征点"	图像全黑 / 全白 / 分辨率过低	更换有效指纹图像，确保图像分辨率不低于 200×200 像素

原有功能的快速扩展建议

基于 "基础验证 + 可视化" 的现有框架，可快速实现轻量级指纹识别系统，新增功能均为小幅度修改，无需重构核心代码：

新增匹配数统计 ：通过len(good)统计优质匹配数，复用第一篇的验证逻辑，实现 "可视化 + 文字判定" 双重结果；
多待测指纹批量验证：新增循环读取多张待测指纹图像，依次完成匹配、可视化、结果判断，适合批量检测；
图像预处理增强：新增高斯去噪、二值化、形态学操作，进一步提升模糊指纹的特征提取精度；
匹配结果保存 ：通过cv2.imwrite("匹配连线图.png", matched_image)将可视化结果保存到本地，方便后续查看。

总结

本文作为 SIFT 指纹匹配的补充版 ，核心完成了匹配结果的可视化升级，让原本抽象的 "特征匹配" 变得直观可见，同时补充了原有核心逻辑的关键细节、可视化函数的使用方法及高频问题排查技巧。

整个方案的核心思路始终围绕SIFT 算法的尺度 / 旋转不变性展开，从基础的文字验证，到直观的图像标注与连线，所有代码均基于原有框架优化，无冗余逻辑，既保留了实用性，又降低了学习成本。

通过本文的补充，我们不仅掌握了指纹匹配的可视化实现，更能深入理解特征匹配中 "索引对应""结果筛选" 的底层逻辑，这些技巧同样适用于物体识别、图像拼接、目标检测等其他计算机视觉场景。

结合第一篇的基础验证和本文的可视化补充，一套完整的轻量级 SIFT 指纹匹配方案已全部实现，读者可在此基础上根据实际需求进一步扩展优化。
