rk3588 适配音频解码芯片 es8388

在 RK3588 这种高性能 SoC 平台上，选择 ES8388 作为音频解码芯片（Audio Codec）是一个非常经典且平衡的选择。这种组合在嵌入式开发、单板计算机（如 Orange Pi, Rock 5B 等）以及工业控制领域非常常见。使用 ES8388 的主要优点：

1. 成本效益极高 (Cost-Effectiveness)

ES8388 是一款国产（苏州顺芯）的高性能、低功耗立体声音频 Codec。

低单价： 相比于瑞昱（Realtek）或德州仪器（TI）的同类芯片，ES8388 的采购成本极具竞争力。
外围电路简单： 它的集成度高，需要的电容、电阻等被动器件较少，能有效降低整体 BOM 成本。

2. 成熟的驱动支持 (Driver Maturity)

由于 ES8388 在 Rockchip 平台（从 RK3288, RK3399 到现在的 RK3588）上已经使用了多年，其驱动程序极其稳定：

原生支持： Rockchip 的 SDK（Linux 内核、Android）中已经包含了完善的 ES8388 驱动。
调试门槛低： 开发者在配置 Device Tree (DTS) 时，可以直接参考官方示例，基本能实现"开箱即用"，极大缩短了研发周期。

3. 接口匹配度高 (Interface Compatibility)

ES8388 的硬件接口与 RK3588 的音频控制器完美对齐：

I2S/PCM： 支持标准的 I2S 接口，能够轻松处理多采样率的音频数据。
I2C 控制： 通过标准的 I2C 接口进行寄存器配置，逻辑清晰。
录播一体： 具备 2 通道 ADC（录音）和 2 通道 DAC（播放），正好满足大多数通用设备对接耳机、麦克风的需求。

4. 功耗控制出色 (Low Power Consumption)

RK3588 虽然性能强劲，但在移动设备或嵌入式网关中，功耗依然是关键指标。

ES8388 设计初衷即包含便携式应用，具备多种省电模式（Power Management）。
在非活动状态下，可以按模块关闭模拟/数字电路，非常适合对散热和续航有要求的 RK3588 终端。

5. 功能实用，覆盖主流需求

对于大多数 RK3588 的应用场景（如 AI 盒子、边缘计算服务器、商显屏），ES8388 提供的功能已经足够：

支持多重模拟增益调节： 方便适配不同灵敏度的麦克风。
内置混音器： 支持灵活的音频路径路由。

作者：炭烤毛蛋，点击博主了解更多。

文章目录

[rk3588 适配音频解码芯片 es8388](#rk3588 适配音频解码芯片 es8388)
- - [1. 成本效益极高 (Cost-Effectiveness)](#1. 成本效益极高 (Cost-Effectiveness))
  - [2. 成熟的驱动支持 (Driver Maturity)](#2. 成熟的驱动支持 (Driver Maturity))
  - [3. 接口匹配度高 (Interface Compatibility)](#3. 接口匹配度高 (Interface Compatibility))
  - [4. 功耗控制出色 (Low Power Consumption)](#4. 功耗控制出色 (Low Power Consumption))
  - [5. 功能实用，覆盖主流需求](#5. 功能实用，覆盖主流需求)
[1. rk3588 es8388 原理图](#1. rk3588 es8388 原理图)
- [1.1 ES8388 核心原理图](#1.1 ES8388 核心原理图)
- - [1.1.1 ES8388 核心供电网络](#1.1.1 ES8388 核心供电网络)
  - [1.1.2 电源去耦与滤波电路](#1.1.2 电源去耦与滤波电路)
  - - 1) 1.8V 电源（VCCA1V8_CDDEC） 1.8V 电源（VCCA1V8_CDDEC）)
    - 2) 3.3V 模拟电源（AVDD3V3_CDDEC / VCCA3V3_CDDEC） 3.3V 模拟电源（AVDD3V3_CDDEC / VCCA3V3_CDDEC）)
- [1.2 ES8388 HP](#1.2 ES8388 HP)
- - [1.2.1 耳机供电](#1.2.1 耳机供电)
  - [1.2.2 耳机关键元件](#1.2.2 耳机关键元件)
- [1.3 ES8388 电源汇总](#1.3 ES8388 电源汇总)
- [1.4 es8388 电源流向图](#1.4 es8388 电源流向图)
[2. rk3588 es8388 内核配置](#2. rk3588 es8388 内核配置)
- [2.1 RK3588 ↔ ES8388](#2.1 RK3588 ↔ ES8388)
- - [2.1.1🔌 RK3588 ↔ ES8388 物理连接示意图](#2.1.1🔌 RK3588 ↔ ES8388 物理连接示意图)
  - [2.1.2 RK3588 ↔ ES8388 音频数据通道 (I2S 总线)](#2.1.2 RK3588 ↔ ES8388 音频数据通道 (I2S 总线))
  - [2.1.3 RK3588 ↔ ES8388 控制配置通道 (I2C 总线)](#2.1.3 RK3588 ↔ ES8388 控制配置通道 (I2C 总线))
  - [2.1.4 RK3588 ↔ ES8388 同步基准主时钟（MCLK）](#2.1.4 RK3588 ↔ ES8388 同步基准主时钟（MCLK）)
  - [2.1.5 RK3588 ↔ ES8388 辅助控制信号 (GPIO to CE)](#2.1.5 RK3588 ↔ ES8388 辅助控制信号 (GPIO to CE))
  - [2.1.6 模拟音频输入/输出](#2.1.6 模拟音频输入/输出)
- [2.2 rk3588 ES8388 内核设备树](#2.2 rk3588 ES8388 内核设备树)
[3. rk3588 es8388 HAL 配置](#3. rk3588 es8388 HAL 配置)
结语

1. rk3588 es8388 原理图

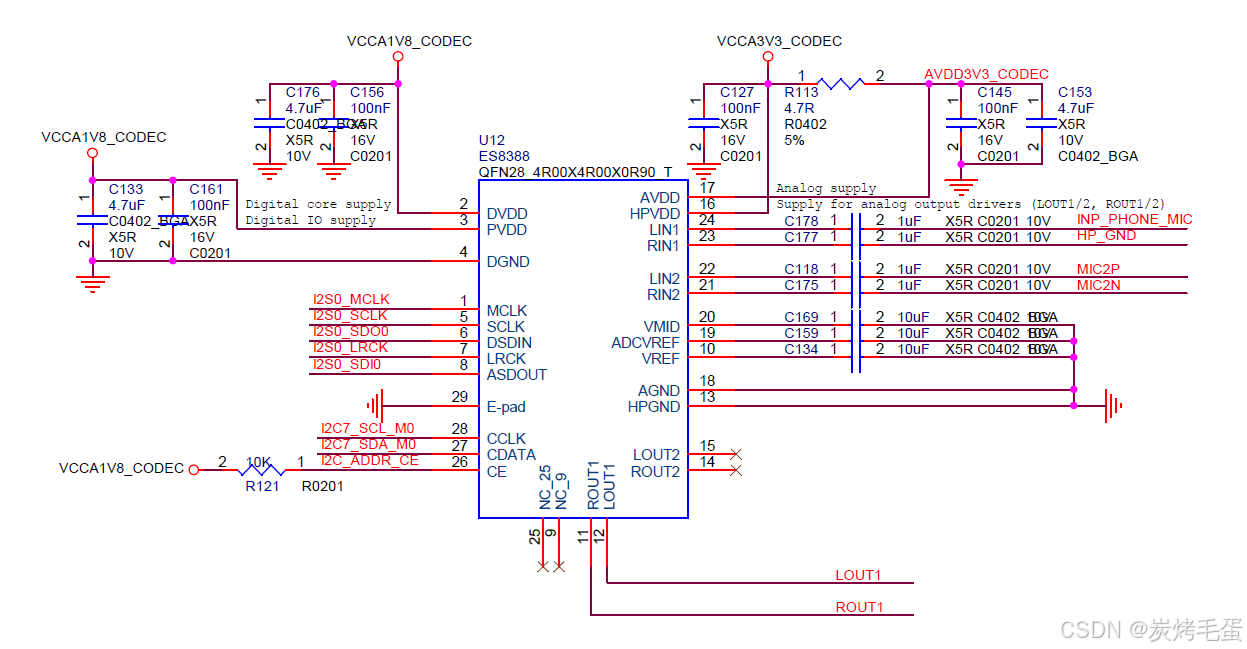

1.1 ES8388 核心原理图

根据 ES8388 的原理图，对 ES8388 音频编解码器及其相关电路的供电方案进行分析。

1.1.1 ES8388 核心供电网络

从第一张原理图可以看出，ES8388 使用了三组主要的电源网络：

网络标签	典型电压	作用域	对应ES8388引脚（推测）
`VCCA1V8_CDDEC`	1.8V	数字核心 / 数字IO 电源（DVDD）	引脚 2 (DVDD) 或 3 (PVDD)
`VCCA3V3_CDDEC`	3.3V	数字IO / 模拟电源（AVDD）	引脚 17 (AVDD)
`AVDD3V3_CDDEC`	3.3V	模拟电源（AVDD）	引脚 17 (AVDD)

注意：AVDD3V3_CDDEC 与 VCCA3V3_CDDEC 可能是同一网络的不同命名，或者通过磁珠/电阻单点连接。原理图中两者同时出现，通常表示模拟和数字 3.3V 分开走线，最终在芯片附近汇合。

1.1.2 电源去耦与滤波电路

1) 1.8V 电源（VCCA1V8_CDDEC）

去耦电容 ：
- C176（4.7µF，X5R，16V）------ 大容量储能，滤除低频纹波
- C156（100nF，X5R，16V）------ 滤除中高频噪声
- C127（100nF，X5R，16V）------ 靠近芯片引脚放置
布局特点：大小电容并联，覆盖宽频段干扰。

2) 3.3V 模拟电源（AVDD3V3_CDDEC / VCCA3V3_CDDEC）

去耦电容 ：
- C153（4.7µF，X5R，10V）
- C145（100nF，X5R，10V）
- 另外在芯片 Analog supply 区域附近还标注了 C133、C161 等多个电容（值未完全给出，推测为 100nF 或 1µF）
隔离电阻 ：R113（4.7Ω，5%）------ 通常用作 RC 低通滤波 或 电源隔离，与电容组成 π 型滤波，防止数字噪声窜入模拟电源。

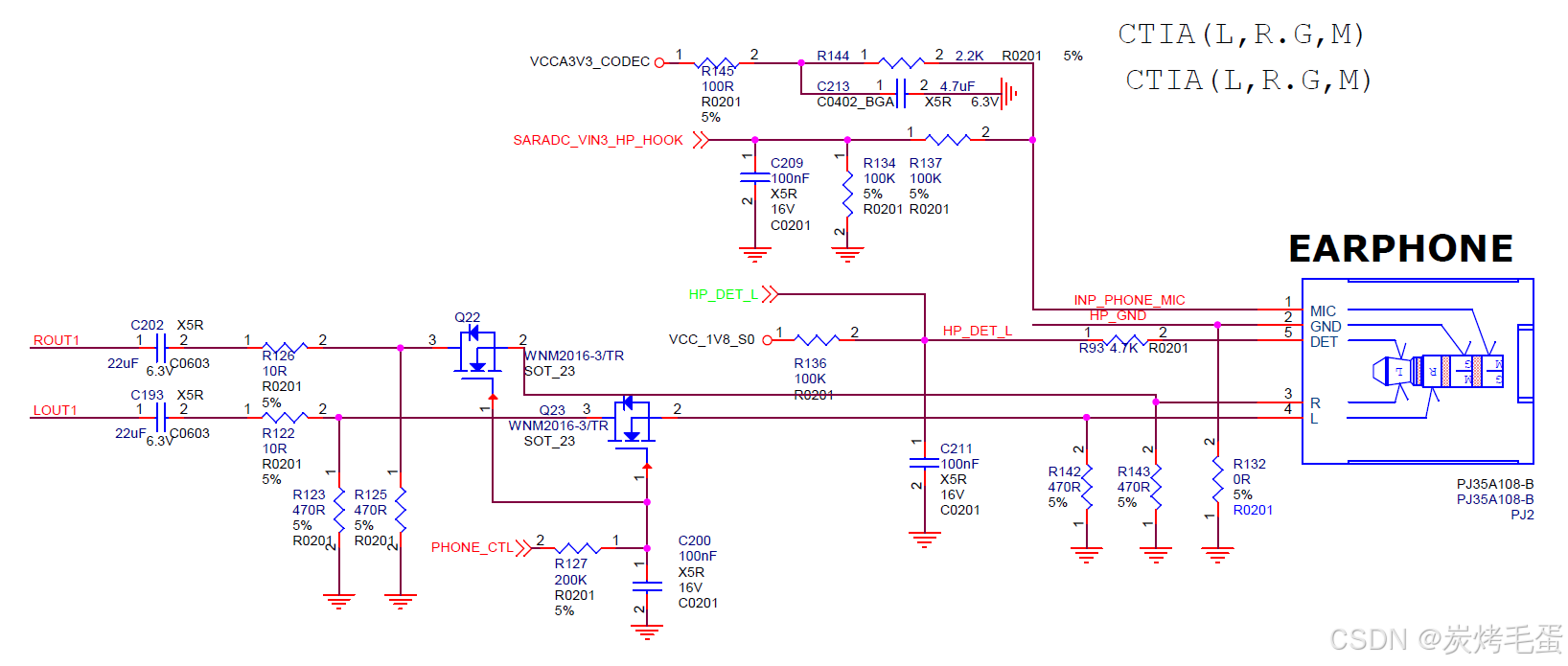

1.2 ES8388 HP

1.2.1 耳机供电

耳机部分原理图主要围绕耳机座（CTIA 标准）和检测电路，涉及以下供电：

网络	电压	用途
`VCCA3V3_CODECO`	3.3V	为耳机放大器或检测电路提供电源
`VCC_1V8_S0`	1.8V	为电平转换、MOSFET 栅极控制或上拉提供逻辑电压

1.2.2 耳机关键元件

HP_DET_L ：耳机插入检测信号，通过电阻 R134（100kΩ）上拉至 VCC_1V8_S0，默认高电平；插入时被耳机插座的机械开关拉低，产生中断。
MIC 偏置 ：麦克风偏置电压通常由 ES8388 内部提供（MICBIAS），无需外部供电。图中未直接显示，但通过 INPPHONEMIC 网络连接至芯片。
输出耦合 ：LOUT1 和 ROUT1 通过电容 C193（22µF）、C202（22µF）耦合到耳机座，这些电容的耐压（6.3V或10V）高于音频交流摆幅，正常工作。
ESD 保护 ：Q22、Q233（WNM2016-3 / WMM2016-3）可能是 低电容 TVS 二极管阵列 或 MOSFET 开关 ，用于耳机接口的静电保护和信号切换。其供电由 VCC_1V8_S0 提供。

1.3 ES8388 电源汇总

电源轨	电压	主要负载	去耦方式	备注
VCCA1V8_CDDEC	1.8V	ES8388 数字核心	4.7µF + 100nF	低噪声，避免与模拟地耦合
VCCA3V3_CDDEC	3.3V	ES8388 数字IO	未明确（可能与模拟共用）	建议加磁珠与模拟电源隔离
AVDD3V3_CDDEC	3.3V	ES8388 模拟电路（ADC/DAC/PLL）	4.7µF + 100nF + 4.7Ω RC	关键：需极低纹波，建议 LC 或 π 型滤波
VCCA3V3_CODECO	3.3V	耳机检测、外部开关	100nF（C209）	可与 AVDD 同源，但需单独滤波
VCC_1V8_S0	1.8V	上拉电阻、MOSFET 逻辑	100nF（C200）	可由系统 1.8V LDO 提供

1.4 es8388 电源流向图

复制代码

系统电源
   ├─ 1.8V LDO ──┬─ VCCA1V8_CDDEC ──→ ES8388 DVDD/PVDD
   │             └─ VCC_1V8_S0   ──→ 耳机检测上拉、ESD保护逻辑
   └─ 3.3V LDO ──┬─ AVDD3V3_CDDEC ──（4.7Ω+4.7µF+100nF）──→ ES8388 AVDD
                 └─ VCCA3V3_CODECO ──（100nF）──→ 耳机座供电、检测电路

2. rk3588 es8388 内核配置

ES8388 典型工作流程：

系统启动：RK3588 通过 I2C 总线配置 ES8388 的寄存器，设置采样率、数据格式、音频通路（例如将麦克风输入路由到 ADC，将 DAC 输出路由到耳机）。
播放音乐：RK3588 通过 I2S 总线持续发送 PCM 音频数据；ES8388 接收后转换为模拟信号输出。
调节音量：用户滑动音量条 → RK3588 通过 I2C 总线写入 ES8388 的音量控制寄存器，实时改变放大增益。
切换场景：插入耳机 → RK3588 检测到 GPIO 中断 → 通过 I2C 总线重新配置 ES8388 的输出路由（关闭扬声器、开启耳机放大器）。

🧠 I2S I2C 两条总线如何协同工作？

总线	职责	数据方向	数据量	实时性要求
I2S	传输音频数据	双向全双工	高（每秒几兆位）	极高（必须连续）
I2C	传输控制命令	主→从（读写）	低（字节级）	低（可容忍毫秒级延迟）
两条总线各司其职，互不干扰，共同实现了完整且灵活的音频系统。

2.1 RK3588 ↔ ES8388

2.1.1🔌 RK3588 ↔ ES8388 物理连接示意图

ES8388 音频编解码器
RK3588 SoC
I2S 总线

（含BCLK/LRCK/SDO/SDI）
I2C 总线

（含SCL/SDA）
MCLK 主时钟
GPIO → CE
I2S 控制器

（音频数据接口）
I2C 控制器

（音频控制接口）
通用输入输出
主时钟输出
I2S 从接口

（音频数据收发）
I2C 从接口

（寄存器配置）
控制使能引脚
主时钟输入
模拟音频输入/输出

麦克风/扬声器/耳机
麦克风
扬声器/耳机

在这个物理连接图中，我们将 I2S 和 I2C 分别视为两条独立且完整的总线，不再拆分成具体的信号线（如BCLK、LRCK、SDO、SDI 或 SCL、SDA）。这样更便于理解两个芯片之间的"接口级"关系。

2.1.2 RK3588 ↔ ES8388 音频数据通道 (I2S 总线)

角色定位 ：RK3588 作为 I2S 主设备（Master） ，ES8388 作为 I2S 从设备（Slave）。
传输内容：数字音频流（PCM 数据）。
方向：双向全双工 。
- 播放方向：RK3588 → ES8388（DAC 数据，用于扬声器/耳机）
- 录音方向：ES8388 → RK3588（ADC 数据，来自麦克风）
物理实现 ：在硬件设计上，I2S 总线实际由 4 条独立信号线 组成，但在本图抽象为一条总线：
- SCLK（位时钟）：由 RK3588 产生，同步每个数据位。
- LRCK（左右声道时钟）：由 RK3588 产生，指示当前数据属于左声道还是右声道。
- SDO（数据输出）：RK3588 播放数据输出到 ES8388。
- SDI（数据输入）：ES8388 录音数据输入到 RK3588。
典型参数：采样率 8kHz ~ 192kHz，位深度 16bit/24bit/32bit，BCLK 频率 = 采样率 × 位深 × 通道数。

2.1.3 RK3588 ↔ ES8388 控制配置通道 (I2C 总线)

角色定位 ：RK3588 作为 I2C 主设备 ，ES8388 作为 I2C 从设备。
传输内容：控制命令和状态信息（如音量调节、音频通路切换、工作模式设置、寄存器读写）。
方向：双向半双工（RK3588 发起读写操作，ES8388 响应）。
物理实现 ：由 2 条信号线 组成，本图抽象为一条总线：
- SCL（串行时钟）：由 RK3588 产生。
- SDA（串行数据）：双向数据线。
I2C 设备地址 ：ES8388 的 I2C 从地址通常为 0x10 或 0x11 ，具体取决于 CE 引脚电平或硬件设计。
典型速率：100 kHz（标准模式）或 400 kHz（快速模式），足以满足音频控制命令的低频需求。

2.1.4 RK3588 ↔ ES8388 同步基准主时钟（MCLK）

连接：RK3588 的 MCLK_OUT → ES8388 的 MCLK_IN。
作用：为 ES8388 提供精准的时钟基准，用于内部 PLL 生成采样时钟和 I2S 位时钟。
频率：通常是采样率的 256 倍或 384 倍（例如 48kHz 采样率时，MCLK = 12.288MHz 或 24.576MHz）。
必要性：没有稳定的 MCLK，ES8388 无法正确采样或转换音频数据。

2.1.5 RK3588 ↔ ES8388 辅助控制信号 (GPIO to CE)

连接：RK3588 的一个通用 GPIO 引脚 → ES8388 的 CE（芯片使能/控制接口选择）。
功能：
- 决定控制接口模式：CE 为低电平时，ES8388 工作于 I2C 模式；CE 为高电平时工作于 SPI 模式。在 RK3588 平台中，通常将 CE 拉低以使用 I2C 控制。
- 可能影响 I2C 地址：部分设计中，CE 的电平还会影响 I2C 从地址的最低有效位。
实现：RK3588 在系统初始化时通过 GPIO 输出固定电平，将 ES8388 锁定为 I2C 模式。

2.1.6 模拟音频输入/输出

输入（录音） ：ES8388 的 LIN1/LIN2、RIN1/RIN2 引脚连接麦克风（单声道或立体声）。
输出（播放） ：ES8388 的 LOUT1/LOUT2、ROUT1/ROUT2 引脚连接扬声器功放或耳机插孔。

模拟部分不属于数字总线，但它们是音频数据的最终目的地和来源。

2.2 rk3588 ES8388 内核设备树

废话不多说，接下来是内核设备树配置。

bash 复制代码

/ {
	es8388_sound: es8388-sound {
		status = "okay";
		compatible = "rockchip,multicodecs-card";
		rockchip,card-name = "rockchip-es8388";
		hp-det-gpio = <&gpio1 RK_PD5 GPIO_ACTIVE_LOW>;
		io-channels = <&saradc 3>;
		io-channel-names = "adc-detect";
		keyup-threshold-microvolt = <1800000>;
		poll-interval = <100>;
		spk-con-gpio = <&gpio1 RK_PD3 GPIO_ACTIVE_HIGH>;
		hp-con-gpio = <&gpio1 RK_PD2 GPIO_ACTIVE_HIGH>;
		rockchip,pre-power-on-delay-ms = <30>;
		rockchip,post-power-down-delay-ms = <40>;
		rockchip,format = "i2s";
		rockchip,mclk-fs = <256>;
		rockchip,cpu = <&i2s0_8ch>;
		rockchip,codec = <&es8388>;
		rockchip,audio-routing =
			"Headphone", "LOUT1",
			"Headphone", "ROUT1",
			"Speaker", "LOUT2",
			"Speaker", "ROUT2",
			"Headphone", "Headphone Power",
			"Headphone", "Headphone Power",
			"Speaker", "Speaker Power",
			"Speaker", "Speaker Power",
			"LINPUT1", "Main Mic",
			"LINPUT2", "Main Mic",
			"RINPUT1", "Headset Mic",
			"RINPUT2", "Headset Mic";
		pinctrl-names = "default";
		pinctrl-0 = <&hp_det>;
		play-pause-key {
			label = "playpause";
			linux,code = <KEY_PLAYPAUSE>;
			press-threshold-microvolt = <2000>;
		};
	};
};

&i2c7 {
	status = "okay";
	es8388: es8388@11 {
		status = "okay";
		#sound-dai-cells = <0>;
		compatible = "everest,es8388", "everest,es8323";
		reg = <0x11>;
		clocks = <&mclkout_i2s0>;
		clock-names = "mclk";
		assigned-clocks = <&mclkout_i2s0>;
		assigned-clock-rates = <12288000>;
		pinctrl-names = "default";
		pinctrl-0 = <&i2s0_mclk>;
	};
};

&i2s0_8ch {
	status = "okay";
	pinctrl-0 = <&i2s0_lrck
		     &i2s0_sclk
		     &i2s0_sdi0
		     &i2s0_sdo0>;
};

&pinctrl {
	headphone {
		hp_det: hp-det {
			rockchip,pins = <1 RK_PD5 RK_FUNC_GPIO &pcfg_pull_none>;
		};
	};
};

编译后重新刷入固件，可以看到已经注册的声卡。

bash 复制代码

cat /proc/asound/cards
 0 [rockchipes8388c]: simple-card - rockchip,es8388-codec
                      rockchip,es8388-codec

3. rk3588 es8388 HAL 配置

Android 系统如果尚未配置 ES8388 音频解码芯片，需要在声卡列表增加 es8388 声卡选项。

bash 复制代码

diff --git a/tinyalsa_hal/audio_hw.c b/tinyalsa_hal/audio_hw.c
index 0033bf3..cc98f34 100644
--- a/tinyalsa_hal/audio_hw.c
+++ b/tinyalsa_hal/audio_hw.c
@@ -291,7 +291,6 @@ struct dev_proc_info SPEAKER_OUT_NAME[] = /* add codes& dai name here*/
     {"rockchipcx2072x", NULL,},
     {"rockchipes8316c", NULL,},
     {"rockchipes8323c", NULL,},
+    {"rockchipes8388c", NULL,},
     {"rockchipes8396c", NULL,},
     {"rockchiprk", NULL, },
     {"rockchiprk809co", NULL,},

然后设置对应的音频路由，将 Android audio service 转换为 jason 配置，再经 HAL 传递到内核驱动。es8388 音频路由配置文件路径如下：

hardware/rockchip/audio/tinyalsa_hal/codec_config/es8388_config.h

结语

不枉博主详细讲解，欢迎订阅博主--炭烤毛蛋。
