通常情况下我习惯使用ch340或者cp2102这一类uart转usb芯片实现串口通信的功能，但是这意味着在电路设计时需要多花一个电路的原理图、占用更多的PCB面积以及更多的器件。最近在设计一块较小的电路板，由于板子上的空间有限，再加上刚好串口芯片用完了，不想再买，因此想要尝试一下使用STM32的USB虚拟串口来实现串口通讯的功能。故记录一下使用方法。

开发平台

软件：CubeMX、Clion

硬件：STM32ZET6核心板

CubeMX配置

首先使用Clion创建工程，创建方法可以参考这里。随后打开CubeMX，进行USB配置，配置参数如下所示：

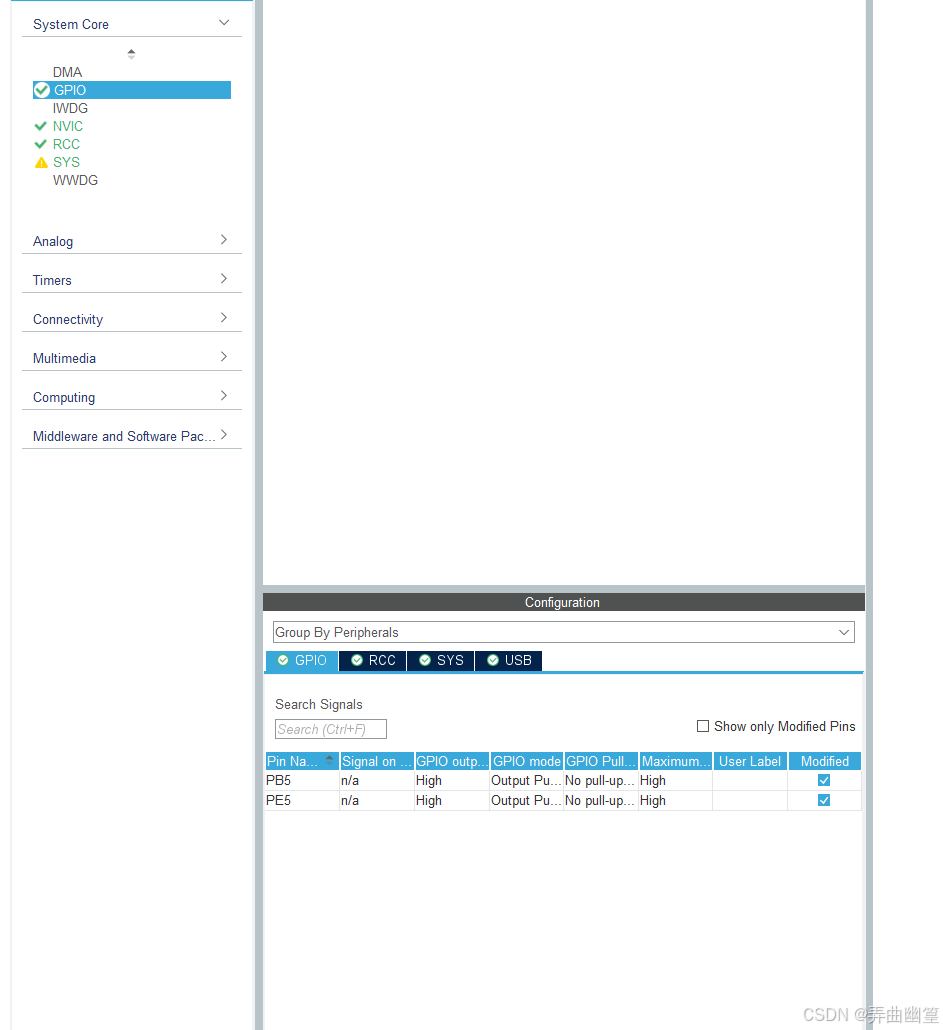

配置GPIO，这两个引脚是板子上led灯的引脚，测试用，可以不用管。

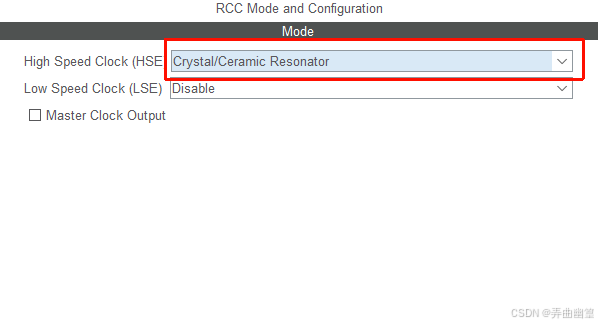

然后配置时钟，高速时钟选择外部晶振。

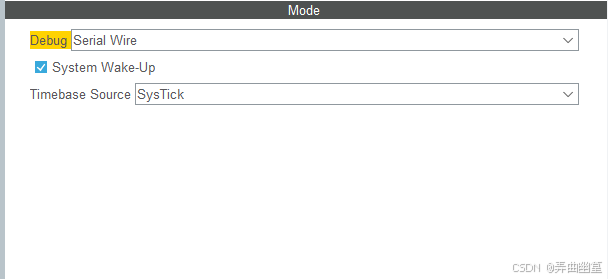

选择DEBUG模式，这个和你的烧录器有关。

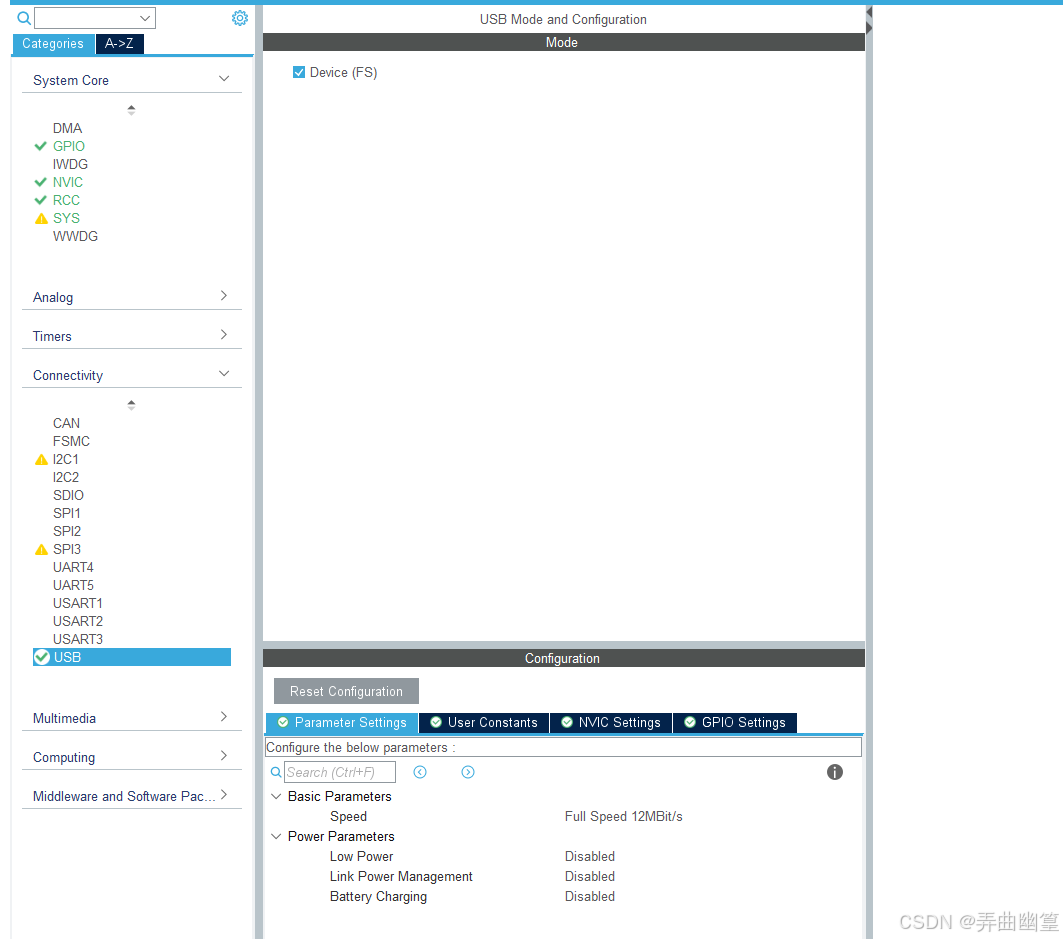

在Connectivity中选择USB，勾选Device(FS)。

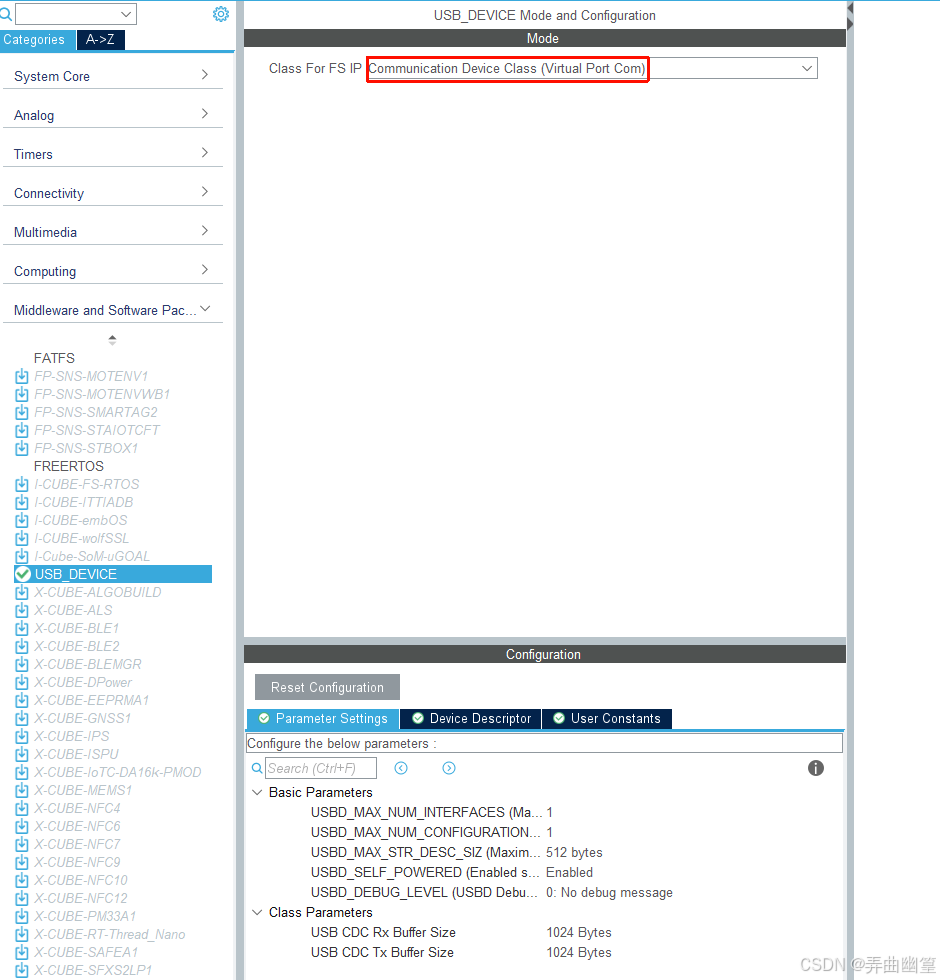

选择Middleware and Software Packs中的USB_DEVICE，然后选择Virtual Port Com。

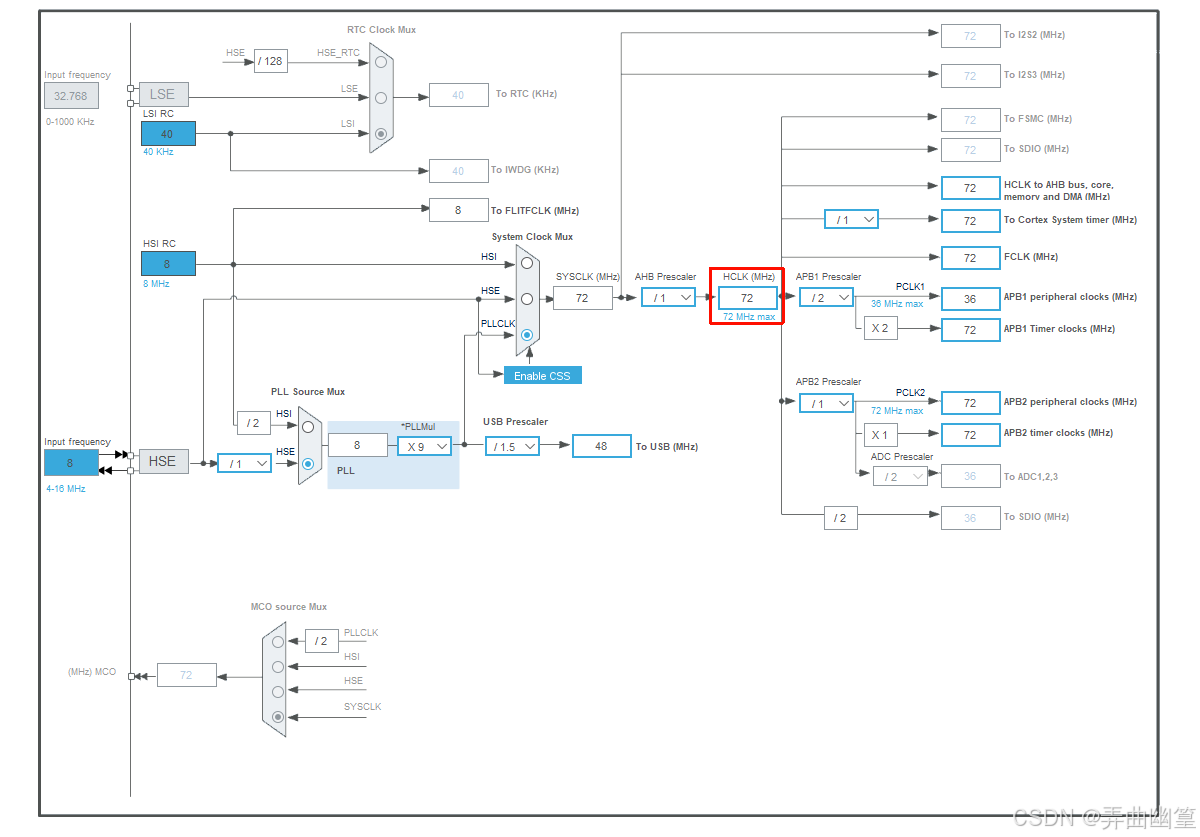

最后设置一下时钟

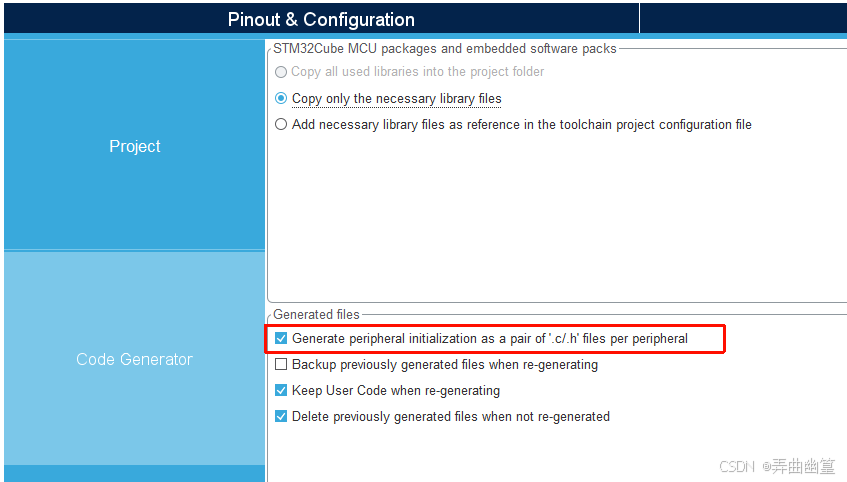

按照常规流程生成工程，注意这里在生成的时候把不同的初始化代码分开生成不同的文件。

功能实现

串口发送

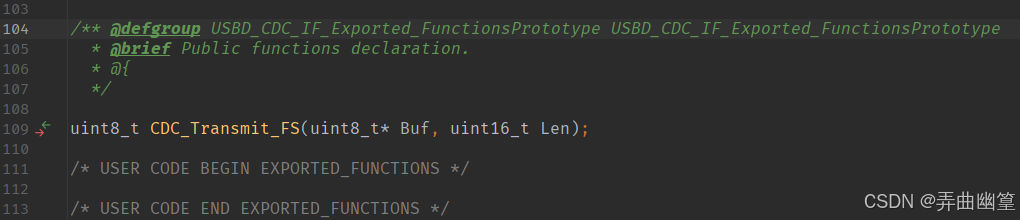

打开main.c文件，在26行左右的位置，引用头文件#include "usbd_cdc_if.h"，在这个头文件的104行处声明了发送函数CDC_Transmit_FS()，这个函数有两个参数。Buf是一个指针，指向待发送的数据，Len是待发送数据的长度。

因此，可以直接调用这个函数即可，比如在main()函数中写入

CDC_Transmit_FS("Hello\r\n", 7);
CDC_Transmit_FS("from VPC\r\n", 10);
HAL_Delay(300);

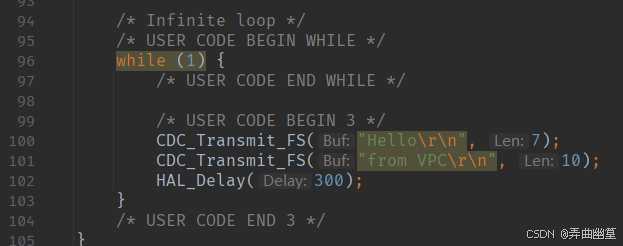

如下图所示，注意代码尽量写在带有/* BEGIN */和/* END */的注释中间，否则CubeMX重新生成代码时，会将这些代码删去。

将烧录器和usb连接至板子上正确的位置后，烧录。重新插拔一下usb。

注意usb数据线这时候接，直连STM32的就行了，不要接连串口芯片的那个引脚

打开串口调试助手，可以看到可以定时收到数据了。如果不知道是哪个端口的话，随便插拔一下，看一下哪个端口消失了就能确定，波特率啥的都不用设置。

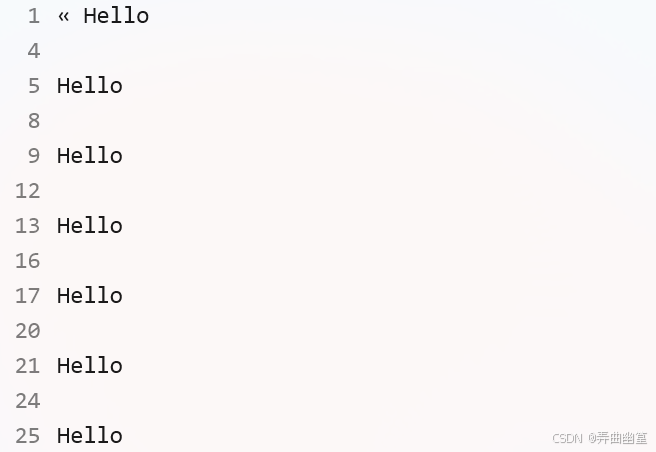

但是可以发现，连续发送两行数据的时候，第二行消失不见了。

这并非上位机没有收到数据，实际上是因为函数CDC_Transmit_FS()的发送机制问题，当发送一个数据包时，需要间隔一段时间才能继续发送，连续调用发送函数会导致第二段数据无法发送出去。

因此，解决这个问题，最简单的方法就是在两个中间加一个延时。

CDC_Transmit_FS("Hello\r\n", 7);
HAL_Delay(1);
CDC_Transmit_FS("from VPC\r\n", 10);
HAL_Delay(300);

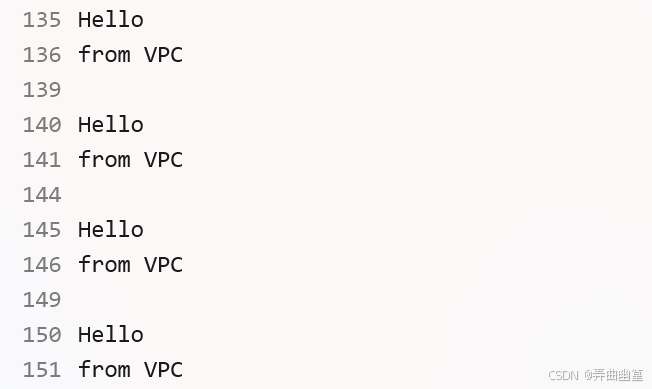

烧录后，重新插拔一下usb，打开串口助手，可以发现可以接收到第二行数据了。

优化发送功能

在刚才的demo中，我们虽然可以顺利发送数据了，但是还是存在两个不优雅的地方。

1. 每次烧录后都需要重新插拔一下USB才能重新被电脑识别。
2. 连续调用函数CDC_Transmit_FS()时都需要添加一个延时函数。

为了解决这两个问题，我们需要对几个函数做一些修改。

首先是第一个问题，我们需要通过模拟插拔 来解决，即在电路上电后，通过将usb接口中的D+（PA12）引脚拉低一段时间，来模拟usb拔出的动作。

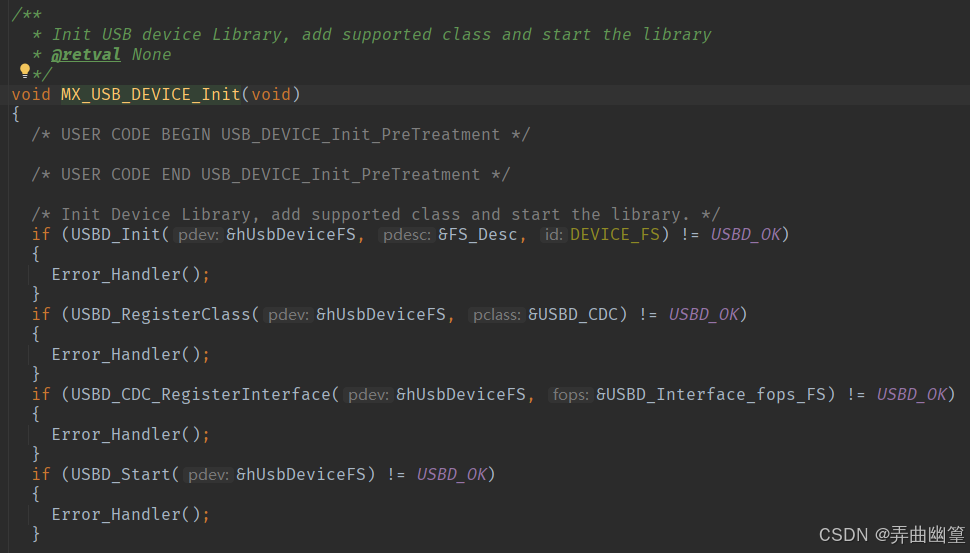

我们在main()函数的while()前面可以看到几个初始化函数，其中有MX_USB_DEVICE_Init();，跳转到这个函数的定义处。

可以看到，这个函数调用了很多配置函数，一旦某个配置出现问题，就会跳转到错误的句柄函数。

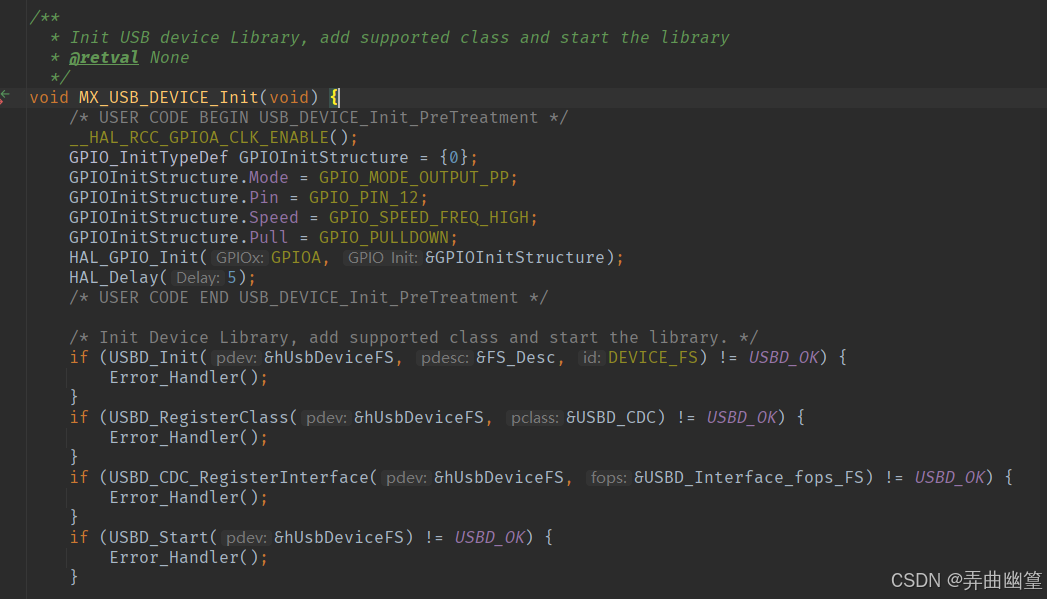

我们在这些函数的调用之前，加入以下代码：

__HAL_RCC_GPIOA_CLK_ENABLE();
GPIO_InitTypeDef GPIOInitStructure = {0};
GPIOInitStructure.Mode = GPIO_MODE_OUTPUT_PP;
GPIOInitStructure.Pin = GPIO_PIN_12;
GPIOInitStructure.Speed = GPIO_SPEED_FREQ_HIGH;
GPIOInitStructure.Pull = GPIO_PULLDOWN;
HAL_GPIO_Init(GPIOA, &GPIOInitStructure);
HAL_Delay(5);

这段代码的功能就是将PA12引脚设置成GPIO后拉低，并让它延时一段时间，保证上位机识别到usb拔出。

随后程序便正常对usb进行初始化，上位机就能识别到了。

这里同样要注意将代码写在/* BEGIN */和/* END */的注释中间。

对于第二个问题，我们来需要改写一下CDC_Transmit_FS()函数。

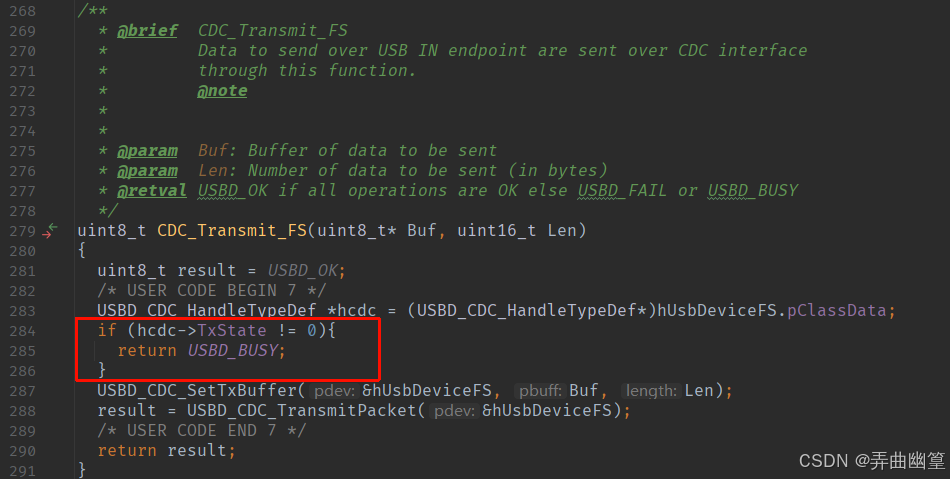

跳转到函数CDC_Transmit_FS()的定义，如下

导致连续发送失败的语句，已经用红框框出。当TxState不为0，即不空闲的时候，那么就直接返回USBD_BUSY，导致后面的发送函数没执行。因此，我们需要注释掉这几行代码，改写成忙时等待，超时才返回错误的功能。实现代码如下：

uint32_t timeStart = HAL_GetTick(); // 获取当前时间
while (hcdc->TxState) {
    if (HAL_GetTick() - 10 > timeStart) {   // 等待超时
        return USBD_BUSY;
    }
}

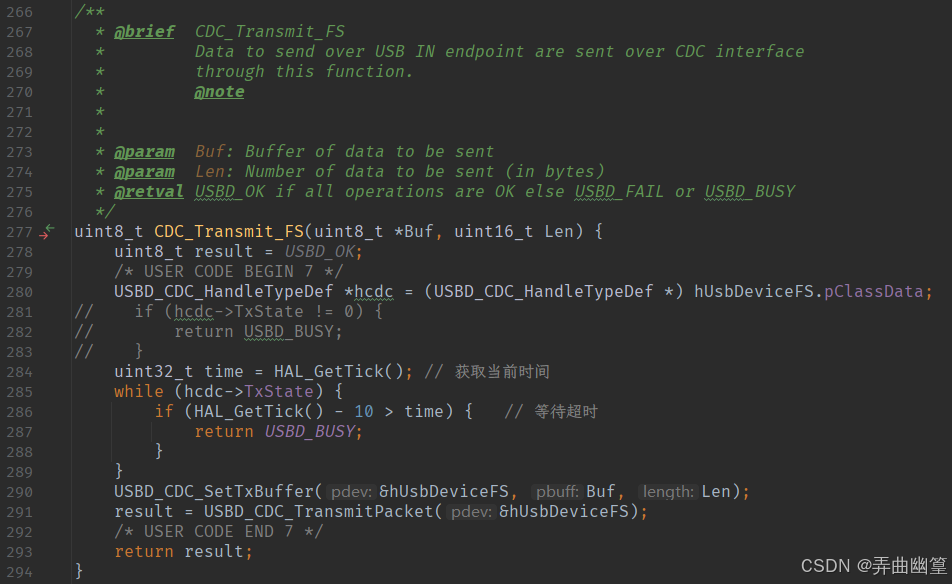

最终，这个函数被改写为

这次删去main()中的HAL_Delay(1);，编译后烧录。这次我们直接就能打开串口并接收到完整的数据了。

串口接收

当usb接收到数据后，stm32会触发中断，进而调用回调函数static int8_t CDC_Receive_FS(uint8_t *Buf, uint32_t *Len)。

该函数拥有两个参数：

• uint8_t *Buf：指向缓存区的指针，记录缓存区地址
• uint32_t *Len：记录当前数据包的字节数

因此，我们直接在回调函数中对这两个参数进行处理就实现串口的接收了。

当然了，为了保证回调函数的实时性，不宜在回调函数中执行特别费时的逻辑，回调函数的执行时间应当尽可能的短。

所以我们采用以下方法：

1. 在回调函数中将缓存区的内容读出来，清空缓存区
2. 在主函数中对读取的内容进行进一步的逻辑处理

首先，在usbd_cdc_if.c 中相应的位置（约97行）定义全局变量，作为接收数据的储存区

uint8_t myUsbRxData[64] = {0};
uint16_t myUsbRxLen = 0;

然后在回调函数中加入以下代码：

memset(myUsbRxData, 0, 64); // 清空存储区
memcpy(myUsbRxData, Buf, *Len); // 将数据从缓存区中读到存储区
myUsbRxLen = *Len;  // 复制字节数
memset(Buf, 0, 64);  // 清空缓冲区

回调函数定义在函数CDC_Transmit_FS()定义位置的上方，usbd_cdc_if.c 中约258行的位置。

再在main.h中对刚才的两个变量进行外部调用

extern uint8_t myUsbRxData[];
extern uint16_t myUsbRxLen;

最后在main()函数的主循环中写处理逻辑：

if (myUsbRxLen) {
    static char myStr[100] = {0};
    sprintf(myStr, "\r\n收到 %d 个字节：\r内容为：%s\r\n", myUsbRxLen, (char *) myUsbRxData);
    CDC_Transmit_FS((uint8_t *) myStr, strlen(myStr));
    myUsbRxLen = 0;
}

这里注意一下，由于是在发送代码的基础上修改的，因此我最后重新调整了一下原来的代码。

最后main()函数中的内容为：

int main(void) {

    /* USER CODE BEGIN 1 */

    /* USER CODE END 1 */
    /* MCU Configuration--------------------------------------------------------*/
    /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
    HAL_Init();

    /* USER CODE BEGIN Init */

    /* USER CODE END Init */
    /* Configure the system clock */
    SystemClock_Config();

    /* USER CODE BEGIN SysInit */

    /* USER CODE END SysInit */
    /* Initialize all configured peripherals */
    MX_GPIO_Init();
    MX_USB_DEVICE_Init();
    /* USER CODE BEGIN 2 */

    /* USER CODE END 2 */
    /* Infinite loop */    /* USER CODE BEGIN WHILE */
    while (1) {
        /* USER CODE END WHILE */

        /* USER CODE BEGIN 3 */
        HAL_Delay(1);
        if (myUsbRxLen) {
            static char myStr[100] = {0};
            sprintf(myStr, "\r\n收到 %d 个字节：\r内容为：%s\r\n", myUsbRxLen, (char *) myUsbRxData);
            CDC_Transmit_FS((uint8_t *) myStr, strlen(myStr));
            myUsbRxLen = 0;
        }
        static uint16_t sendTime = 0;
        if (++sendTime >= 2000) {
            sendTime = 0;
            CDC_Transmit_FS("Hello\r\n", 7);
            CDC_Transmit_FS("from VPC\r\n", 10);
        }
    }
    /* USER CODE END 3 */
}

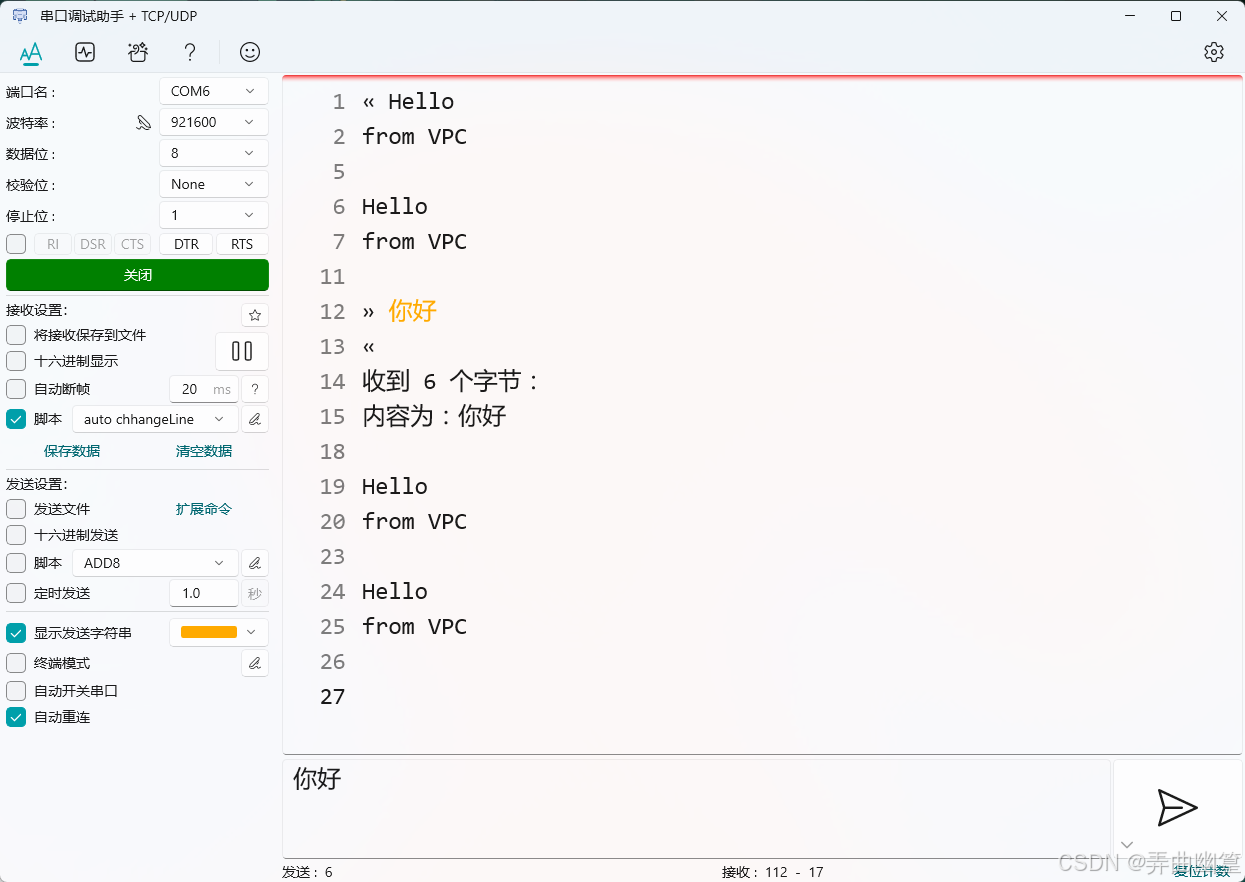

最后的效果如下：

注意事项

由于功能限制，cdc类的设备一次性最多只能接收64个字节的数据，如果想要接收更长的数据，需要在回调函数中增加一些代码，才能实现完整接收。

具体可参考如何让CDC类USB设备批量接收64字节以上数据 - STM32团队 ST意法半导体中文论坛
