Material 材质
在 OpenSceneGraph（OSG）三维渲染开发中，材质（Material） 是连接三维几何数据与真实视觉效果的核心桥梁。
它决定了物体如何与场景中的光线交互，直接影响物体的颜色、光泽、质感，是实现逼真 3D 渲染效果的必备知识点。
本文将从材质核心原理、类继承关系、材质与光源的协作机制讲起，结合完整可运行的四边形渲染代码，带你彻底吃透 OSG 材质系统，解决「为什么要设置光照属性」「材质和光源有什么区别」等新手高频疑问。
OSG 材质核心概念
1. 什么是材质？
OSG 中的 osg::Material 是物体表面的光学属性描述 ，它不产生光线，而是定义物体如何反射、吸收、散射场景中的光线 。
简单来说：光源是灯泡，材质是物体的「皮肤」，物体最终呈现的颜色、光泽，由两者共同计算得出。
2. 材质的核心作用
- 定义物体的基础颜色（漫反射）
- 定义物体的光泽感（镜面反射+高光指数）
- 定义物体的阴影底色（环境光）
- 定义物体的自发光效果（无需光照也能显示）
- 配合光照模型，让平面几何数据呈现3D 立体感
OSG 材质相关类继承关系
OSG 采用面向对象的继承架构，材质类的层级关系清晰，所有渲染状态都继承自统一的基类，保证了系统的统一性：
osg::Object （所有OSG对象的基类）
└── osg::StateAttribute （渲染状态属性基类：材质、剔除、纹理等）
├── osg::Material （材质类：核心，定义物体光学属性）
├── osg::CullFace （背面剔除：优化渲染）
├── osg::Texture （纹理：贴图渲染）
└── osg::Light （光源类：提供场景光线）
osg::StateSet （状态集：挂载所有渲染状态，绑定到节点）
osg::Node （场景节点）
└── osg::Geode （叶节点：挂载几何体）
└── osg::Geometry （几何体：存储顶点、法线、纹理坐标）关键类说明
osg::StateAttribute：抽象基类，所有渲染状态（材质、光源、剔除、纹理）的父类，统一管理渲染属性；osg::Material：材质实现类，封装了冯氏光照模型的所有光学参数；osg::StateSet：状态容器，负责将材质、剔除等状态绑定到场景节点，让节点生效对应的渲染效果；osg::Light：光源类，与材质配合完成光照计算。
材质与光源的关系：缺一不可的协作机制
这是 OSG 新手最容易混淆的知识点，我们用最通俗的逻辑理清：
1. 核心分工
- 光源（
osg::Light） ：发光者，负责提供光线，定义光的颜色、方向、亮度、位置； - 材质（
osg::Material） ：反光者，负责接收光线，定义物体反射什么颜色、反光强度、表面光滑度。
2. 计算逻辑：最终颜色 = 光源 × 材质
GPU 遵循冯氏光照模型，计算公式：
最终像素颜色 = 环境光 + 漫反射 + 镜面反射 + 自发光
每一项都需要光源参数 × 材质参数才能计算。
3. 关键疑问：为什么代码没写光源，也能渲染？
OSG 的 osgViewer::Viewer 会自动创建一个默认白光光源 （位于相机位置），无需手动编写光源代码，场景就能被照亮。
但这并不代表光源不存在------没有光源，材质再精美，物体也会全黑。
4. 为什么材质要提供「光照相关 API」？
材质的 API（setDiffuse/setSpecular 等）不是设置光源，而是告诉 GPU：
当光线照射到我时，我该如何反射？
- 不设置材质：物体使用默认灰色材质，无光泽、无立体感；
- 设置材质：物体拥有自定义颜色、光泽，呈现逼真效果。
OSG 材质核心 API 详解
osg::Material 基于冯氏光照模型，提供 5 个核心光照属性，覆盖所有基础渲染需求：
| API 方法 | 作用 | 参数说明 |
|---|---|---|
setAmbient(面, 颜色) |
环境光：阴影处的底色 | 全局背景光，避免暗部全黑 |
setDiffuse(面, 颜色) |
漫反射：物体基础颜色 | 决定物体主色调，是立体感的核心 |
setSpecular(面, 颜色) |
镜面反射：高光颜色 | 光滑物体的亮斑颜色 |
setShininess(面, 值) |
高光指数：光滑度 | 0~128，值越大，高光越集中、表面越光滑 |
setEmission(面, 颜色) |
自发光：物体自身发光 | 不受光照影响，常用于灯、屏幕 |
通用参数：
osg::Material::FRONT：仅对物体正面生效（配合背面剔除使用）；osg::Vec4(r,g,b,a)：RGBA 颜色，取值 0.0~1.0，a 为透明度。
完整实战代码
以下代码整合了几何体创建、材质设置、背面剔除、场景渲染全流程，可直接编译运行，注释详尽：
cpp
#include <osgViewer/Viewer>
#include <osg/Node>
#include <osg/Geode>
#include <osg/Geometry>
#include <osg/Group>
#include <osg/StateSet>
#include <osg/Material>
#include <osg/CullFace>
#include <osgDB/ReadFile>
#include <osgDB/WriteFile>
#include <osgUtil/Optimizer>
#include <iostream>
// 创建一个四边形节点
osg::ref_ptr<osg::Node> createNode()
{
// 1. 创建叶节点Geode（用于承载可绘制对象Geometry）
osg::ref_ptr<osg::Geode> geode = new osg::Geode();
// 2. 创建几何对象Geometry（用于存储顶点、纹理、法线等数据）
osg::ref_ptr<osg::Geometry> geom = new osg::Geometry();
// --------------------------
// 3. 设置顶点坐标（定义四边形的4个顶点，z=0平面）
// --------------------------
osg::ref_ptr<osg::Vec3Array> vc = new osg::Vec3Array();
vc->push_back(osg::Vec3(0.0f, 0.0f, 0.0f)); // 左下角
vc->push_back(osg::Vec3(1.0f, 0.0f, 0.0f)); // 右下角
vc->push_back(osg::Vec3(1.0f, 0.0f, 1.0f)); // 右上角
vc->push_back(osg::Vec3(0.0f, 0.0f, 1.0f)); // 左上角
geom->setVertexArray(vc.get());
// --------------------------
// 4. 设置纹理坐标（对应4个顶点的UV，0~1范围）
// --------------------------
osg::ref_ptr<osg::Vec2Array> vt = new osg::Vec2Array();
vt->push_back(osg::Vec2(0.0f, 0.0f));
vt->push_back(osg::Vec2(1.0f, 0.0f));
vt->push_back(osg::Vec2(1.0f, 1.0f));
vt->push_back(osg::Vec2(0.0f, 1.0f));
geom->setTexCoordArray(0, vt.get()); // 0号纹理单元
// --------------------------
// 5. 设置法线（统一法向量，用于光照计算）
// --------------------------
osg::ref_ptr<osg::Vec3Array> nc = new osg::Vec3Array();
nc->push_back(osg::Vec3(0.0f, -1.0f, 0.0f)); // 沿-y轴方向（面向观察者）
geom->setNormalArray(nc.get());
geom->setNormalBinding(osg::Geometry::BIND_OVERALL); // 整个几何体共享该法线
// --------------------------
// 6. 添加图元（指定绘制4个顶点组成的四边形QUADS）
// --------------------------
geom->addPrimitiveSet(new osg::DrawArrays(osg::PrimitiveSet::QUADS, 0, 4));
// 7. 将Geometry添加到Geode（OSG场景树的叶节点只能挂载Drawable）
geode->addDrawable(geom.get());
return geode.get();
}
int main()
{
// 1. 创建Viewer（OSG场景视口，负责渲染循环、交互控制）
osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer();
// 2. 创建根节点Group（场景树的根，用于挂载子节点）
osg::ref_ptr<osg::Group> root = new osg::Group();
// 3. 创建自定义四边形节点
osg::ref_ptr<osg::Node> node = createNode();
// --------------------------
// 4. 获取/创建节点的状态集StateSet（用于设置材质、剔除等渲染状态）
// --------------------------
osg::ref_ptr<osg::StateSet> stateset = node->getOrCreateStateSet();
// --------------------------
// 5. 创建并设置材质（实现光照效果）
// --------------------------
osg::ref_ptr<osg::Material> mat = new osg::Material();
// 设置正面漫反射颜色（RGBA：红色，不透明）
mat->setDiffuse(osg::Material::FRONT, osg::Vec4(1.0f, 0.0f, 0.0f, 1.0f));
// 设置正面镜面反射颜色（高光颜色，与漫反射一致）
mat->setSpecular(osg::Material::FRONT, osg::Vec4(1.0f, 0.0f, 0.0f, 1.0f));
// 设置正面高光指数（90.0f：高光泽，数值越大高光越集中）
mat->setShininess(osg::Material::FRONT, 90.0f);
// 将材质属性绑定到状态集
stateset->setAttribute(mat.get());
// --------------------------
// 6. 设置背面剔除（优化渲染，只渲染正面，减少Draw Call）
// --------------------------
osg::ref_ptr<osg::CullFace> cullface = new osg::CullFace(osg::CullFace::BACK);
stateset->setAttribute(cullface.get());
// 启用背面剔除功能
stateset->setMode(GL_CULL_FACE, osg::StateAttribute::ON);
// 7. 将四边形节点添加到根节点
root->addChild(node.get());
// --------------------------
// 8. 优化场景数据（合并状态、剔除冗余节点，提升渲染性能）
// --------------------------
osgUtil::Optimizer optimizer;
optimizer.optimize(root.get());
// 9. 设置场景数据到Viewer
viewer->setSceneData(root.get());
// 10. 初始化Viewer（创建窗口、初始化OpenGL上下文）
viewer->realize();
// 11. 启动渲染循环（进入主循环，处理交互、渲染每一帧）
viewer->run();
return 0;
}

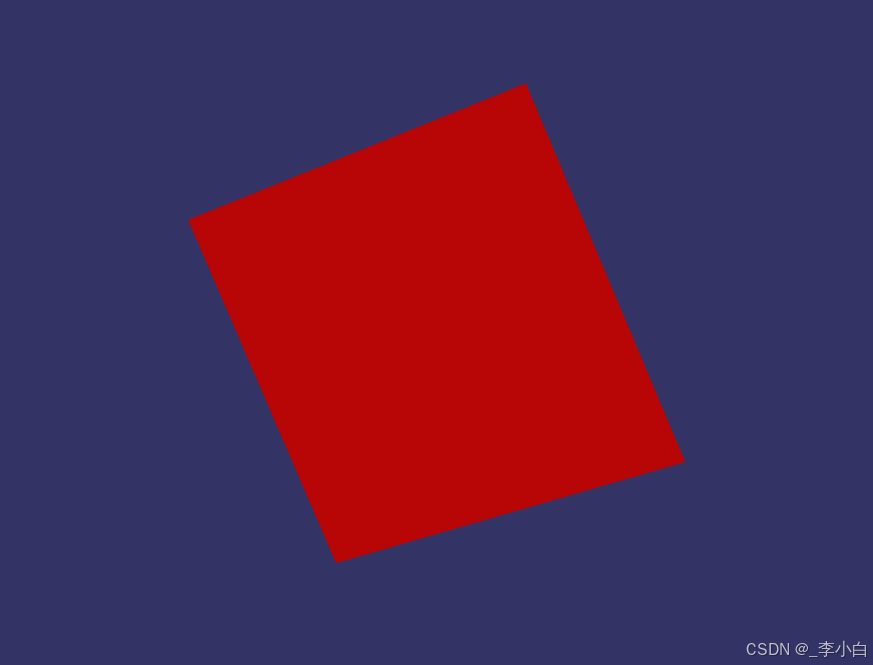

代码核心材质逻辑解析
-
材质绑定流程
创建
osg::Material→ 设置光照属性 → 挂载到StateSet→StateSet绑定到节点 → 节点生效材质效果。 -
材质参数设计
- 漫反射设为红色：让物体呈现红色基础色调；
- 镜面反射与漫反射一致：让高光呈现红色，统一质感；
- 高光指数 90.0：模拟光滑的塑料/金属质感，高光集中锐利。
-
为什么必须设置法线？
光照计算依赖法线方向判断光线入射角，没有法线，材质无法计算明暗，物体只会是平面纯色。
总结
- 材质是物体的光学属性，光源是光线提供者，二者协作才能实现 3D 渲染；
- OSG 材质继承自
osg::StateAttribute，通过StateSet绑定到节点生效； - 材质的光照 API 是定义反光规则，不是创建光源；
- 完整的渲染流程：几何数据 + 法线 + 材质 + 光源 = 逼真 3D 效果。
