描述
LDC4048是一款 8 通道、带输出放大器的数模转换器 (DAC) 。输出放大器提供高电流驱动能力。数字数据通过 SPI 接口发送，可以使用级联连接。LDC4048 提供菊花链功能，可使用单个串行接口同时更新多个 LDC4048。
LDC4048有两个参考（一个参考输入用于通道 1 至通道 4，另一个参考用于通道 5 至通道 8）。每个参考电压独立于 0.5V 至 VCC 电源运行，提供尽可能宽的动态输出范围。LDC4048 包含一个 16 位移位寄存器，用于控制 DAC 通道的操作模式、断电条件和寄存器/输出值。所有 8 个通道 DAC 输出可以同时或单独更新。
LDC4048 集成了上电复位电路，可确保 DAC 输出功率为 0V 并保持 0V 直到发生有效写入。LDC4048 提供断电功能，允许每个 DAC 通过三个不同的输出端单独供电。当所有 DAC 通道断电时，设备的电流消耗在 3V 时降至 1.5μW 以下，在 5V 时降至 3μW 以下。

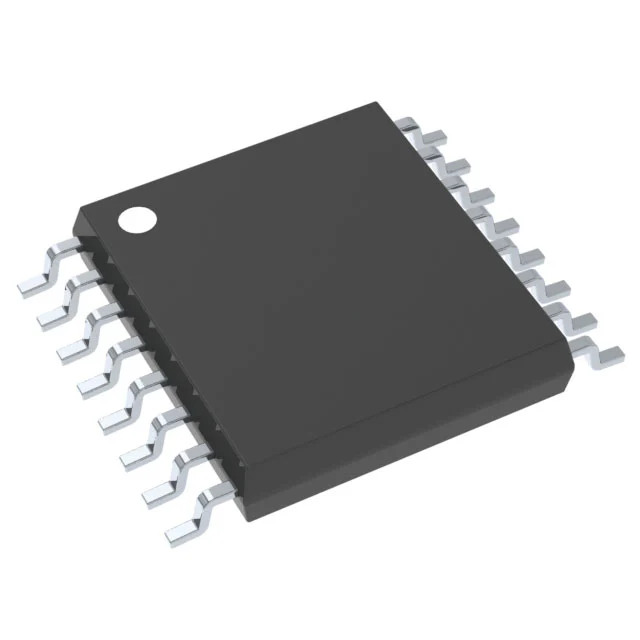

LDC4048 采用绿色 TSSOP-16 和 TQFN-3×3-16L 封装。它可在 -40℃ 至 +125℃ 的温度范围内工作。
特性
• 低功耗（0.5mW/CH）
• 集成 8 通道 12 位 DAC
• 内置轨对轨输出放大器：带短路电流控制的吸/源电流
• 菊花链操作
• 8 通道输出同时更新
• 独立通道断电功能
• 断电模式 ICC 为 0.6μA（典型值）
• 所有通道增益误差为 0.1%（典型值）
• 当 VBUS < VCC 时，接口无静态电流
• 上电复位：输出复位至 GND
• 串行数据输入：最高 40MHz 操作
• TTL 兼容输入逻辑电平
• 电源电压范围：2.8V 至 5.5V
• 双参考电压范围：0.5V 至 VCC
• -40℃ 至 +125℃ 工作温度范围
• 提供绿色 TSSOP-16和 TQFN-3×3-16L 封装
应用
电池供电设备
可选电压和电流源
ADC 电压参考
传感器电源电压
音频信号音量控制
