9.1 实验介绍

9.1.1 实验简介

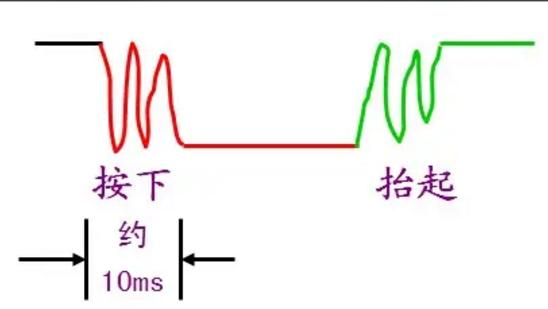

按键是一种电子开关，使用时轻轻按开关按钮就可使开关接通，当松开手时,开关断开。一般机械按键按下和松开时存在抖动情况，如下：

这种抖动可能会影响程序误判，造成严重后果，通常会使用软件延时 10ms来消斗。例如，当按键按下后，引脚为低电平；所以首先读取引脚电平，若引脚为低电平，则延时 10ms 后再次读取引脚电平，若为低电平，则证明按键已按下。

有了按键输入功能，我们就可以做很多好玩的东西了。

9.1.2 实验目的

通过板载按键 K1-K4 控制 LED 指示灯亮灭。

9.2 硬件设计

本实验使用到硬件资源如下：

（1）按键模块

（2） GPIO

（3） LED 模块

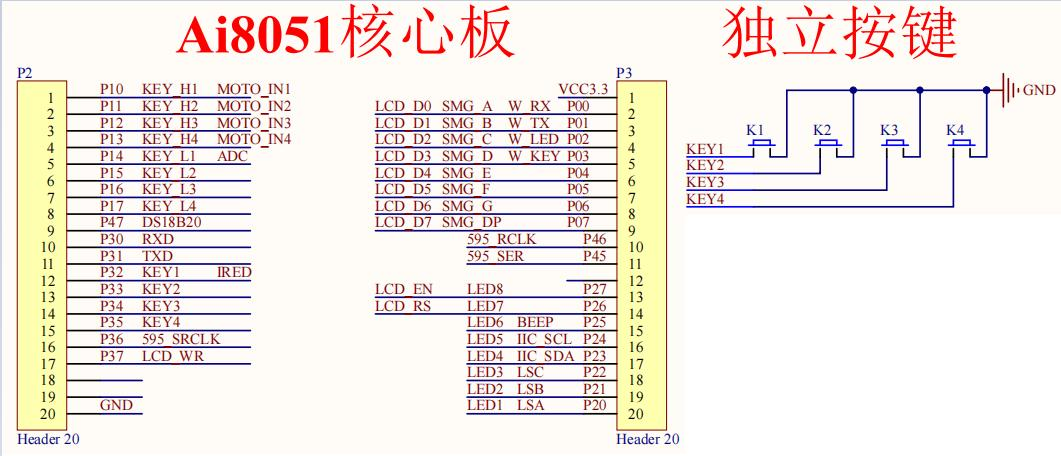

按键模块电路如下所示：

从电路图中可以看到， K1-K4 按键分别接在芯片的 P32-P35 管脚；当有按键按下，对应管脚被拉低；按键松开，由软件配置管脚内部上拉，对应管脚被拉高；因此可以通过检测 IO 口输入电平来判断按键有无按下。

9.3 软件设计

9.3.1 创建和配置工程

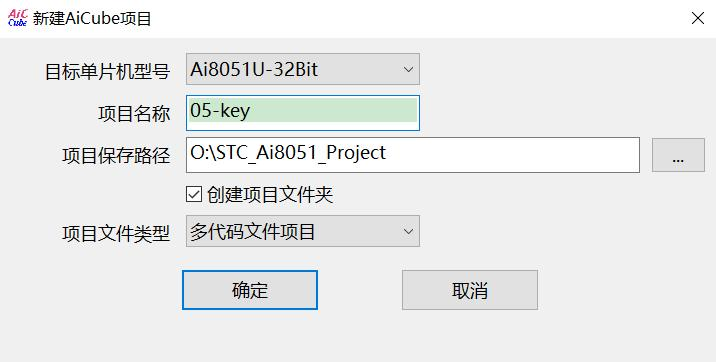

按照前面章节内容创建一份新工程，并命名为 05-key，如下图所示：

9.3.1.1 GPIO 配置

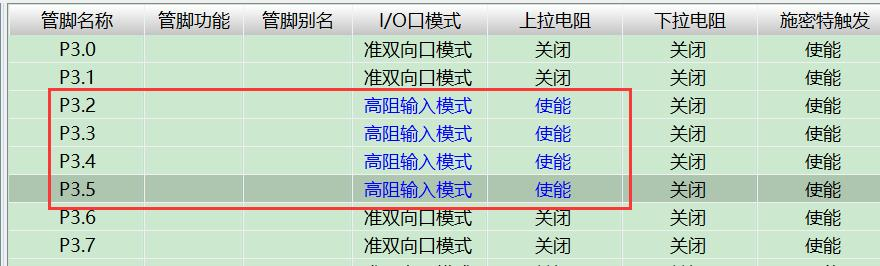

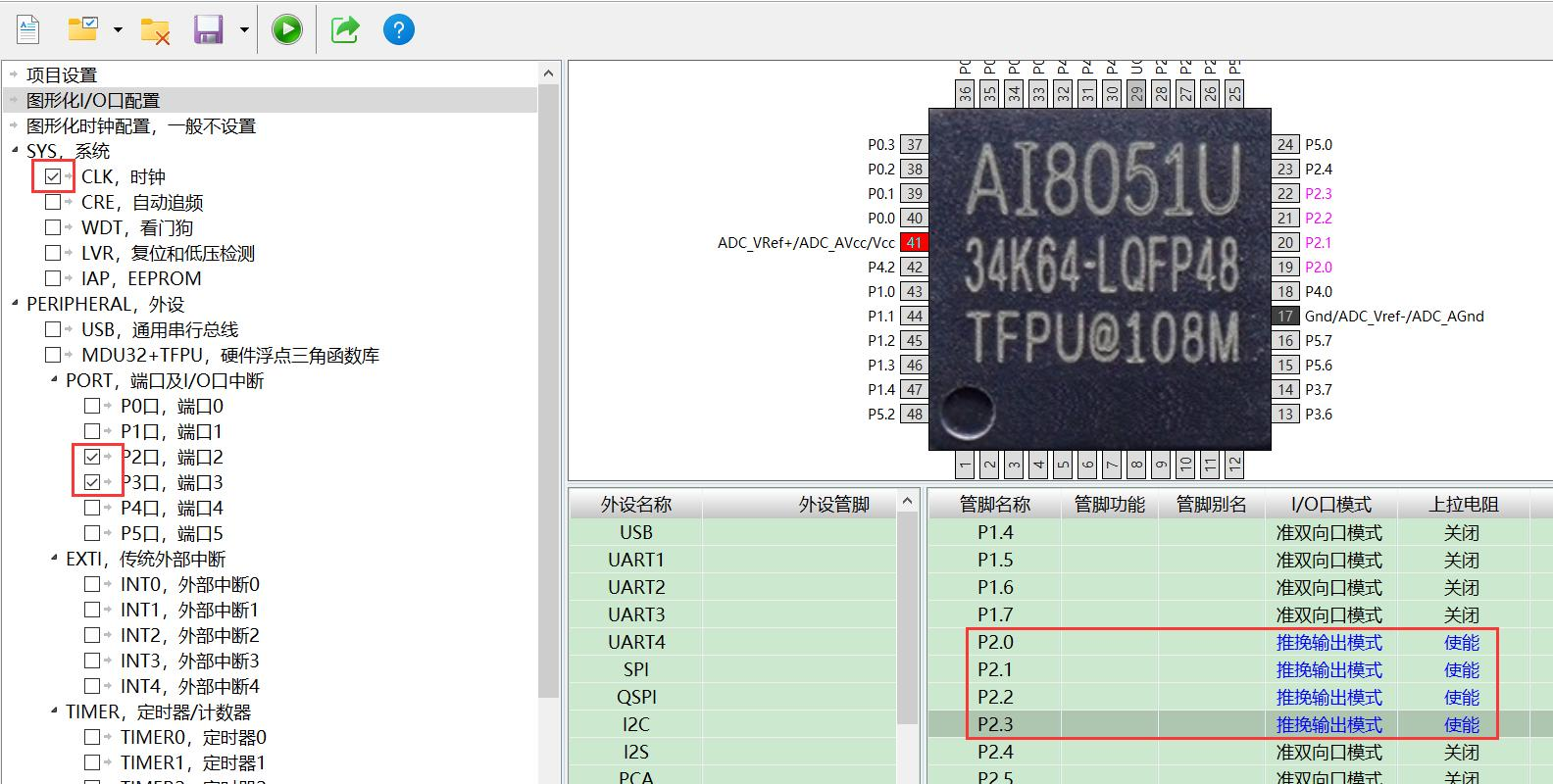

使能端口和时钟，按键对应 IO 设置为输入模式，使能上拉电阻；将所控制的 LED 设置为推挽输出模式，使能上拉电阻等，如下图所示：

9.3.1.2 生成工程

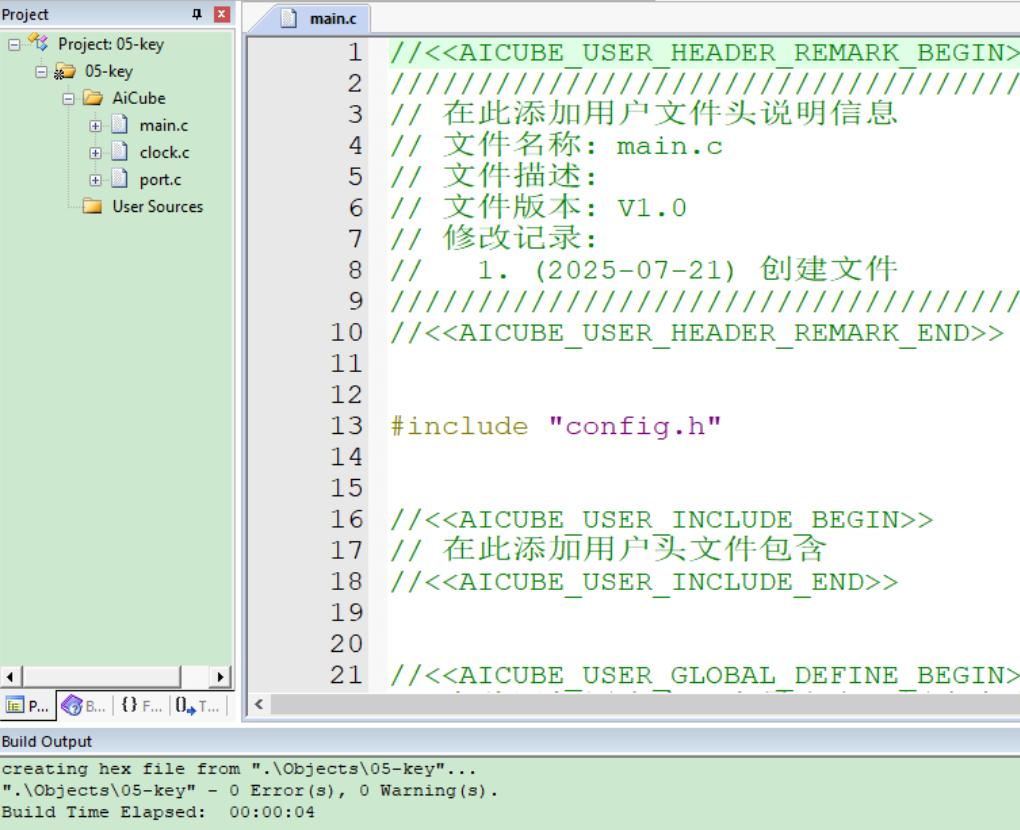

配置完成后，按下代码生成按钮，自动创建工程，系统开始生成初始化代码。生成工程文件目录如下图所示：

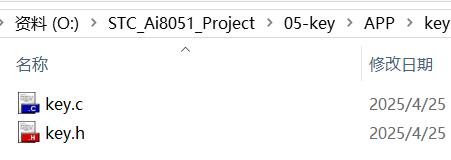

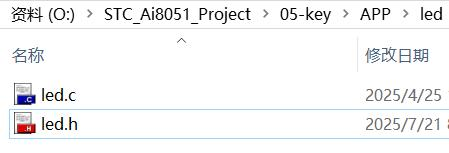

在工程文件夹内新建一个 APP 文件夹，用于存储用户编写的外设驱动，方便后期工程管理和程序移植。在 APP 文件夹下新建 key 文件夹，并在该文件夹内新建 key.c 和 key.h 文件，用于保存按键相关驱动；如下所示：

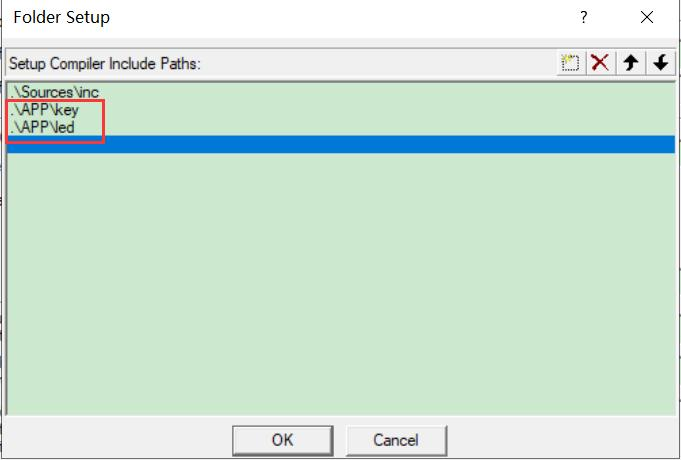

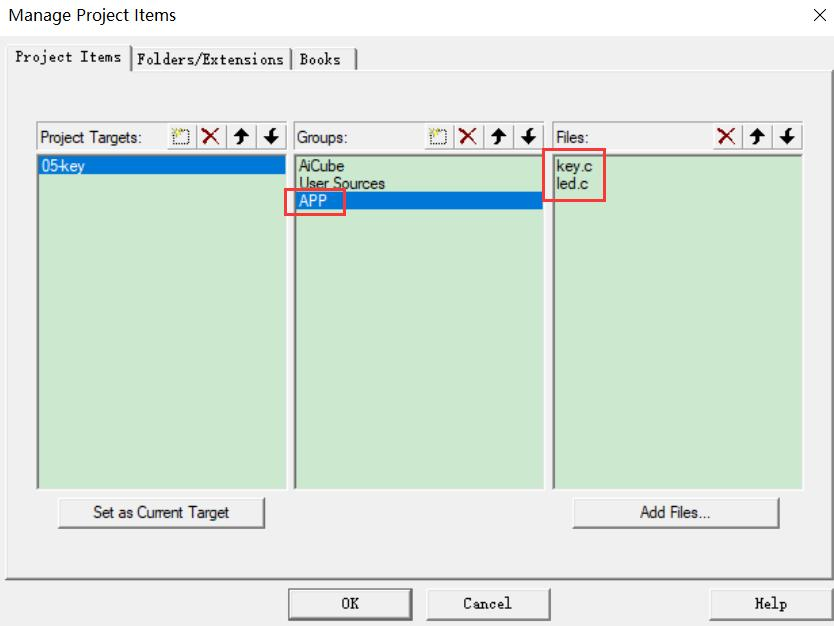

然后在导出的工程中添加 APP 组，并将 key.c 和 led.c 导入到工程组内，最后添加头文件路径，否则编译将报错。如下：

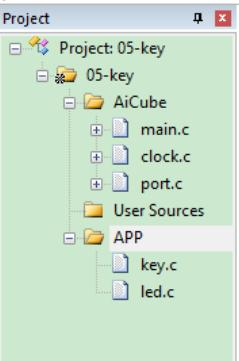

添加完以后，如下图所示：

9.3.2 添加用户驱动代码

9.3.2.1 key.h 文件

cpp 复制代码

#ifndef _key_H
#define _key_H

#include "config.h"

//管脚定义
#define KEY1     P32
#define KEY2     P33
#define KEY3     P34
#define KEY4     P35

//定义各个按键值
#define KEY1_PRESS 		1
#define KEY2_PRESS		2
#define KEY3_PRESS		3
#define KEY4_PRESS		4


//函数声明
u8 KEY_Scan(u8 mode);

#endif

9.3.2.2 key.c 文件

cpp 复制代码

#include "key.h"

/*******************************************************************************
* 函 数 名         : KEY_Scan
* 函数功能		   : 按键扫描检测
* 输    入         : mode=0:单次按下按键
					 mode=1：连续按下按键
* 输    出         : 0：未有按键按下
					 KEY1_PRESS：KEY1键按下
					 KEY2_PRESS：KEY2键按下
					 KEY3_PRESS：KEY3键按下
					 KEY4_PRESS：KEY4键按下
*******************************************************************************/
u8 KEY_Scan(u8 mode)
{
	static u8 key=1;

	if(mode==1) //连续按键按下
		key=1;
	if(key==1&&(KEY1==0||KEY2==0||KEY3==0||KEY4==0)) //任意一个按键按下
	{
		delay_ms(10);  //消抖
		key=0;
		if(KEY1==0)
			return KEY1_PRESS;
		else if(KEY2==0)
			return KEY2_PRESS;
		else if(KEY3==0)
			return KEY3_PRESS;
		else if(KEY4==0)
			return KEY4_PRESS;
	}
	else if(KEY1==1&&KEY2==1&&KEY3==1&&KEY4==1)    //无按键按下
		key=1;
	return 0;
}

KEY_Scan 函数用于扫描这 4 个 IO 口是否有按键按下。支持两种扫描方式，通过 mode 参数来设置。

当 mode 为 0 的时候，函数将不支持连续按，扫描某个按键，该按键按下之后必须要松开，才能第二次触发，否则不会再响应这个按键，这样的好处就是可以防止按一次多次触发，而坏处就是在需要长按的时候比较不合适。

当 mode 为 1 的时候，函数将支持连续按，如果某个按键一直按下，则会一直返回这个按键的键值，这样可以方便的实现长按检测。

有了 mode 这个参数，大家就可以根据自己的需要，选择不同的方式。这里要提醒大家，因为该函数里面有 static 变量，所以该函数不是一个可重入函数。可以看到该函数的消抖延时是 10ms。同时还有一点要注意的是，该函数的按键扫描是有优先级的，最优先的是 KEY1，第二优先的是 KEY2，依次排列，最后是按键 KEY4。该函数有返回值，如果有按键按下，则返回非 0 值，如果没有或者按键不正确，则返回 0。

led.h 文件内定义了 4 个 LED 灯的控制引脚宏定义。

9.3.2.3 main.c 文件

cpp 复制代码

//<<AICUBE_USER_HEADER_REMARK_BEGIN>>
/* 深圳市普中科技有限公司（PRECHIN 普中）
 * 在线视频：https://space.bilibili.com/2146492485/video
       官网：www.prechin.cn

 * 实验名称：独立按键实验
 *
 * 接线说明：参考电路图
 *
 * 实验现象：程序下载成功后，K1控制D1亮灭，K2控制D2亮灭，K3控制D3亮灭，K4控制D4亮灭
 *
 * 注意事项：
 *
 */
//<<AICUBE_USER_HEADER_REMARK_END>>


#include "config.h"                     //默认已包含stdio.h、intrins.h、ai_usb.h等头文件


//<<AICUBE_USER_INCLUDE_BEGIN>>
// 在此添加用户头文件包含
#include "key.h"
#include "led.h"
//<<AICUBE_USER_INCLUDE_END>>


//<<AICUBE_USER_GLOBAL_DEFINE_BEGIN>>
// 在此添加用户全局变量定义、用户宏定义以及函数声明
//<<AICUBE_USER_GLOBAL_DEFINE_END>>



////////////////////////////////////////
// 项目主函数
// 入口参数: 无
// 函数返回: 无
////////////////////////////////////////
void main(void)
{
    //<<AICUBE_USER_MAIN_INITIAL_BEGIN>>
    // 在此添加用户主函数初始化代码
	u8 key=0;
    //<<AICUBE_USER_MAIN_INITIAL_END>>

    SYS_Init();

    //<<AICUBE_USER_MAIN_CODE_BEGIN>>
    // 在此添加主函数中运行一次的用户代码
    //<<AICUBE_USER_MAIN_CODE_END>>

    while (1)
    {
        //<<AICUBE_USER_MAIN_LOOP_BEGIN>>
        // 在此添加主函数中用户主循环代码
		key=KEY_Scan(0);   //扫描按键
		switch(key)
		{
			case KEY1_PRESS: LED1=!LED1;break;
			case KEY2_PRESS: LED2=!LED2;break;
			case KEY3_PRESS: LED3=!LED3;break;
			case KEY4_PRESS: LED4=!LED4;break;
		}
        //<<AICUBE_USER_MAIN_LOOP_END>>
    }
}

主函数实现功能主要初始化系统时钟及相应外设端口， while 循环内不断扫描按键，如有按键按下，控制对应 LED 亮灭。

9.4 实验现象

将程序编译下载到目标板运行，实验现象： K1 控制 D1 亮灭， K2 控制 D2 亮灭， K3 控制 D3 亮灭， K4 控制 D4 亮灭。
