一、产品背景
在电动车、锂电充电、POE供电等应用中，需要一款宽输入电压、高集成度且支持恒压恒流的降压转换器。传统方案要么外置MOS增加设计复杂度，要么内置MOS但耐压或电流不足。Hi9101是Hi910X系列中的内置MOS型号，采用ESOP8封装，最高输入电压100V，内置功率MOS可连续输出3A电流，同时支持恒压恒流和线损补偿，非常适合对集成度要求高的高压降压应用。
二、硬件兼容性

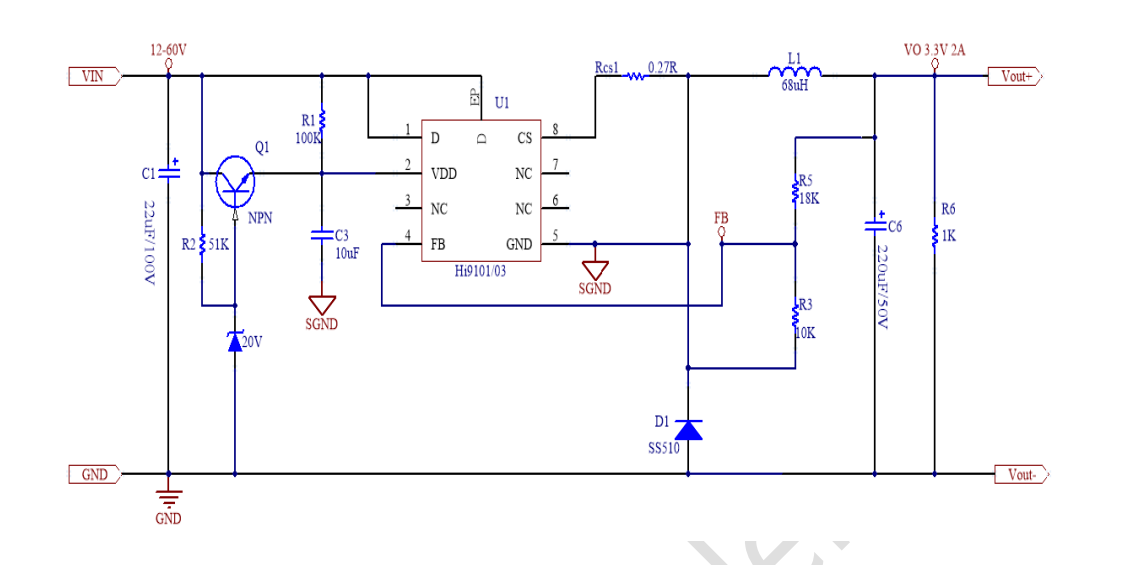

Hi9101采用ESOP8封装，底部有散热盘（EP）。引脚定义为：1脚和EP为Drain（内置MOS漏极），2脚VDD（供电输入），4脚FB（输出电压采样），5脚GND，8脚CS（电流检测），3、6、7脚为NC（悬空）。该引脚排列与常见的ESOP8降压芯片（如MP1584、TPS5430等）不同，不能直接替换。如果原设计使用的是内置MOS的降压芯片，需要对照引脚功能重新布局PCB。但Hi9101的外围电路与传统降压芯片类似（输入电容、电感、续流二极管、反馈电阻），改板工作量不大。建议用户根据Hi9101的典型应用电路重新设计，而不是尝试原位替换。
三、性能优势
相比传统高压降压方案或其他同类芯片，Hi9101具有以下显著优势。
第一，内置100V/3A功率MOS。Hi9101内部集成了耐压100V、导通内阻典型值（根据系列特性，Hi9101为3A输出能力，Rds(on)约数百毫欧）的NMOS，无需外置MOS管，外围元件少，占板面积小，特别适合空间受限的模块。与Hi9100（外置MOS）相比，Hi9101降低了设计门槛，适合2-3A输出电流的应用。
第二，超宽输入电压范围。支持8V至100V输入（极限耐压100V），可直接用于电动车（48V-84V电池系统）、卡车（24V系统含抛负载瞬态）、工业48V母线等。相比常见40V或60V耐压的芯片，Hi9101的100V耐压提供了更大安全余量。
第三，恒压恒流双模式，精度高。输出电压通过FB分压电阻设置，基准电压VFB典型值1.16V（范围1.125V-1.195V），恒压精度≤±3%。输出电流通过CS对地检流电阻设置，基准电压VREF典型值200mV（范围190mV-210mV），过流点精度≤±5%。恒压恒流功能适合电池充电和LED驱动。
第四，可设置线损补偿。芯片内部从FB引脚流出典型5μA的下拉电流，当反馈分压电阻总阻值较大时，该电流会在上拉电阻上产生附加压降，主动提高输出电压以补偿长线压降。补偿量可通过调整分压电阻值来设定，对充电器方案非常方便。
第五，高效率与轻载降频。固定开关频率150kHz，轻载时自动降低频率以减少开关损耗，满载效率>96%。采用PWM峰值电流模式，响应速度快，线性调整率和负载调整率优异。
第六，完善的保护功能。集成软启动、逐周期限流保护（限流电压400mV）、输出短路保护（自动恢复）、过温保护（典型142℃关断）。提高系统在异常情况下的可靠性。
第七，低待机功耗与内置LDO。启动电流仅10μA，工作电流典型1mA。内部集成40V LDO，VDD电压范围6.5V-24V，只需启动电阻从输入取电即可，无需额外稳压电路。
四、关键参数验证
以下参数基于数据手册电气特性表（TA=25℃）。
输入供电：VDD电压范围6.5V至24V，启动电压典型6.2V，欠压保护3.5V。工作电流典型1mA，启动电流最小10μA。
恒压恒流：VFB基准典型1.16V（1.125-1.195V），VREF电流检测基准典型200mV（190-210mV），VCS限流电压典型400mV。线损补偿下拉电流典型5μA。
振荡器：开关频率典型150kHz（VIN=24V，VOUT=12V，IOUT=1A），最大占空比90%。
栅极驱动：内置MOS的驱动由芯片内部完成，无需外部驱动电阻。
保护：过温保护关断温度典型142℃。
极限参数：VDD耐压-0.3~40V，CS与FB耐压-0.3~6V，Drain（内置MOS漏极）耐压-0.3~100V。存储温度-40~150℃，工作温度-40~125℃。
所有参数均通过实验室测试，符合数据手册标称。
五、使用注意事项
使用Hi9101进行设计时，必须关注以下风险点与设计规则。
第一，输入电压范围。虽然芯片最大耐压100V，但推荐工作条件应保证输入电压在8V-100V之间，并注意输入尖峰不应超过100V。建议在输入端并联TVS管（如SMBJ100A）进行钳位保护。
第二，启动电阻与VDD供电。上电时通过启动电阻R1（典型100kΩ，1206封装）对VDD电容充电。芯片启动后，由输出通过R2（典型22Ω）和D2（肖特基）给VDD供电，以降低R1功耗。注意：当输出电压高于24V时，不能直接连接，需要增大R2阻值或增加稳压管将VDD限制在24V以内。VDD旁路电容必须选用10μF以上陶瓷电容，并紧靠芯片VDD和GND引脚。
第三，电流采样电阻Rcs的选择。Rcs = 0.2V / Iout_max，例如需要2A输出，Rcs=100mΩ；需要3A输出，Rcs≈66.7mΩ（可用68mΩ）。检流电阻需选用低电感、高精度（1%）的合金电阻，额定功率满足I^2*R（2A/100mΩ时功耗0.4W，选用1W）。PCB布局必须采用开尔文连接：从电阻两端分别引线到CS和GND引脚，避免大电流路径产生附加压降。Rcs的GND端、芯片GND、VDD电容GND应单点连接。
第四，电感选择。电感典型值33μH-100μH，公式 L = (Vin-Vout)Vout 10^6/(rIoutf*Vin)，其中r为电流纹波率，通常取0.3-0.4。电感饱和电流需大于峰值电流 Ipk = Iout*(1+r/2)。例如Vin=48V，Vout=12V，Iout=2A，f=150kHz，r=0.35，计算得L≈95μH，选用100μH。电感DCR应尽量小（如<50mΩ）以提高效率。
第五，续流二极管选择。必须选用肖特基二极管，反向耐压大于VIN_max（建议100V或更高），平均电流 Id = Iout*(1 - Vout/Vin)。例如Vin=48V，Vout=12V，Iout=2A，则Id=1.5A，可选用3A/100V肖特基（如SS310）。二极管需靠近电感和芯片布局。
第六，输出电容与假负载。输出电容建议使用电解电容并联陶瓷电容，总容值数百微法，耐压高于输出电压。在输出端并联一个假负载（1kΩ-5kΩ电阻）可改善轻载时的反馈回路稳定性，防止输出电压飘高。
第七，PCB布局关键规则（数据手册第12节）：
-
功率环路最小化：输入电容正极 → 芯片Drain → 芯片内部MOS → 芯片GND → 续流二极管阴极 → 电感 → 输出电容 → 地，环路面积要小。
-
FB引脚为敏感节点，分压电阻紧靠FB和GND，走线远离功率电感和续流二极管。
-
检流电阻Rcs靠近芯片CS和GND引脚，走线短而宽。
-
输入输出电容靠近芯片布局。
-
VDD电容的GND、芯片GND、CS检流电阻GND单点连接。
第八，散热设计。ESOP8封装底部的散热盘（EP）内部连接到Drain（即MOS漏极），PCB上必须将EP焊盘与大面积铜箔连接，并增加过孔到地层或电源层以辅助散热。当输出功率较大（如48V转12V/3A，输出36W）时，芯片功耗可达1-2W，需要足够的散热铜箔面积。
第九，线损补偿设置。如不需要补偿，将分压电阻总阻值控制在20kΩ以下（如R3=2k，R4=10k），使5μA下拉电流产生的附加电压可忽略。如需要补偿，可根据补偿曲线（数据手册图10.8）选择上拉电阻值。
六、详细应用场景
Hi9101凭借100V输入、内置3A MOS、恒压恒流及线损补偿，适用于以下多个场景。
场景一：电动车、电瓶车车充（充电器）
输入取自48V（充满54.6V）、60V（充满67.2V）或72V（充满84V）电池组，100V耐压足够。输出可配置为5V/2.4A（USB快充口）或12V/2A（供车载设备）。恒流功能可设置为2A限流，防止过载；线损补偿可抵消长充电线压降。也可配置为恒流恒压充电模式，例如输出14.6V（三串锂电）和1.5A恒流，直接给锂电池组充电。
场景二：卡车车充与24V系统
卡车标称24V，但抛负载脉冲可达80V-100V，Hi9101的100V耐压正好应对。输出5V/3A供行车记录仪、导航仪，或12V/2A供车载冰箱、对讲机。内置MOS简化设计，ESOP8封装体积小，易于嵌入点烟器插头内部。
场景三：锂电池充电管理（单节或多节）
用于从12V-24V适配器或电池组给锂电池充电：
-
单节锂电：输出4.2V，恒流1A或2A（Rcs=200mΩ或100mΩ）
-
两串锂电：输出8.4V，恒流2A
-
三串锂电：输出12.6V，恒流2A
-
四串磷酸铁锂：输出14.4V，恒流2A
芯片自动完成恒流转恒压充电曲线，短路保护可防止电池反接损坏。
场景四：POE供电（以太网供电）
POE标准输入电压为44V-57V，Hi9101的100V耐压完全满足。可设计为POE分离器，输出5V/2A或12V/1.5A给IP摄像头、无线AP等设备供电。恒压精度高，纹波低，满足通信设备要求。内置MOS减少外围，适合小尺寸模块。
场景五：工业48V母线降压
工业控制中常见48V直流母线（实际范围36V-60V），Hi9101可将48V降压至5V给MCU、传感器供电，或降压至12V给继电器、风扇供电。输出电流可达3A，能满足多个负载。非隔离拓扑在共地允许时成本最低。
场景六：太阳能降压充电
输入来自两块36V太阳能板串联（开路电压约90V），Hi9101直接连接，输出给12V铅酸电池浮充（13.8V）或24V铅酸电池（27.6V）。恒流恒压功能实现三段式充电。低待机功耗（启动电阻R1功耗约0.1W）在夜晚不显著损耗电池。
场景七：电动车仪表盘与灯光供电
从电动车48V-84V电池取电，输出5V/1A供仪表盘显示屏、GPS模块，同时输出12V/2A供LED大灯、转向灯（需另一路或使用更高功率的Hi9100）。Hi9101可独立用于5V输出，外围仅需几个元件，非常适合改造市场。
场景八：DC-DC电源模块替换
在需要将高压（36V-72V）降至低压（5V、12V）的电源模块中，Hi9101可直接替代分立方案（如UC3843+外置MOS），集成度更高，故障率更低。输出3A能力满足大多数模块需求。
场景九：电动工具充电器
输入来自100V以下交流适配器（如72V充电器），输出恒流恒压给多节锂电工具电池包充电。芯片的过温保护可在散热不良时自动降功率，提高安全性。
总结：Hi9101是Hi910X系列中平衡耐压、电流和集成度的优选型号，适用于输入电压不超过100V、输出电流2-3A的各种高压降压应用。如需更大电流（超过3A），建议选用Hi9100外置MOS方案；如需更高耐压（150V）但电流较小，可选用Hi9103（内置MOS，2.5A/150V）。
