foc进阶篇3------对比PLL测速，为M法加低通正名
相信大部分人在刚开始接触编码器时，对电机的转速获取基本都是使用M法测速加低通滤波的方式。但随着工作学习的不断深入，会逐渐听到有人说PLL测速更好，诸如什么"pll是观测器"、"pll的积分环节会让数据更平滑"等理由。于是自己也开始使用pll测速，似乎是比M法低通更好，但具体好在哪里又说不清楚。
不过今天我就直接告诉大家，有些结构的PLL测速是可以和M法加IIR低通完全等效的，而有些还不如M法加低通。破除迷信，为M法测速加低通滤波正名。
注：本文所述的PLL仅针对有感的编码器测速，并不涉及电角度滤波更不涉及无感的电角度获取。

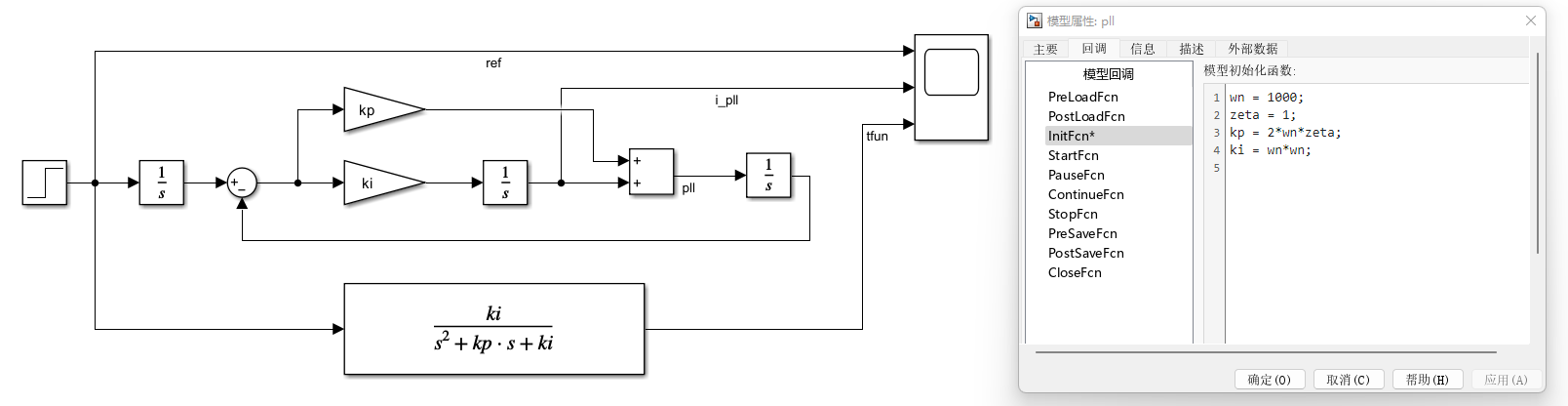

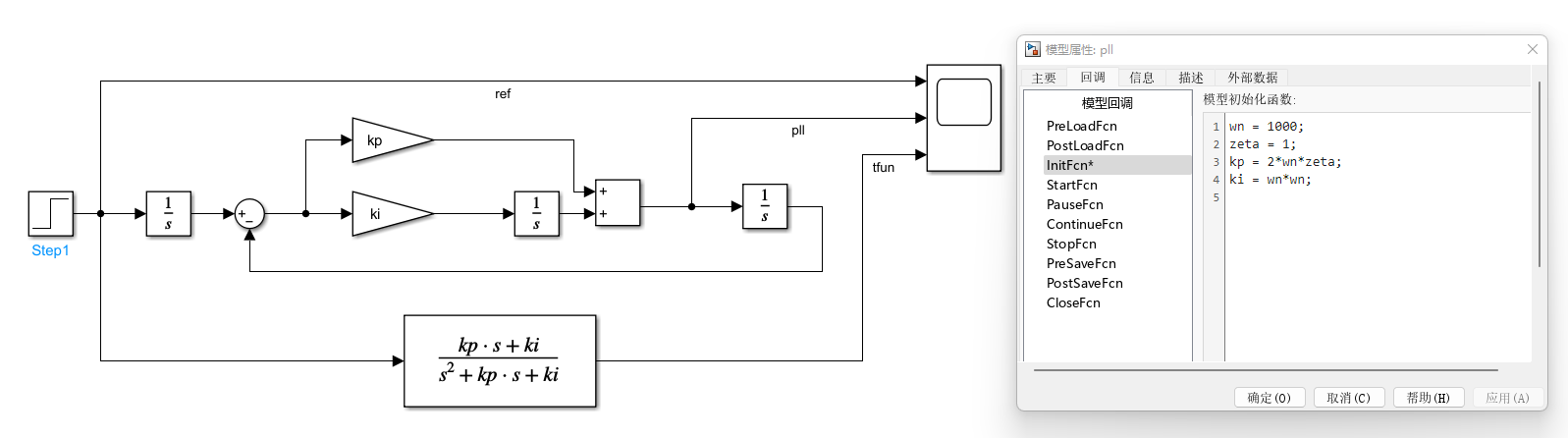

1.经典结构的PLL测速

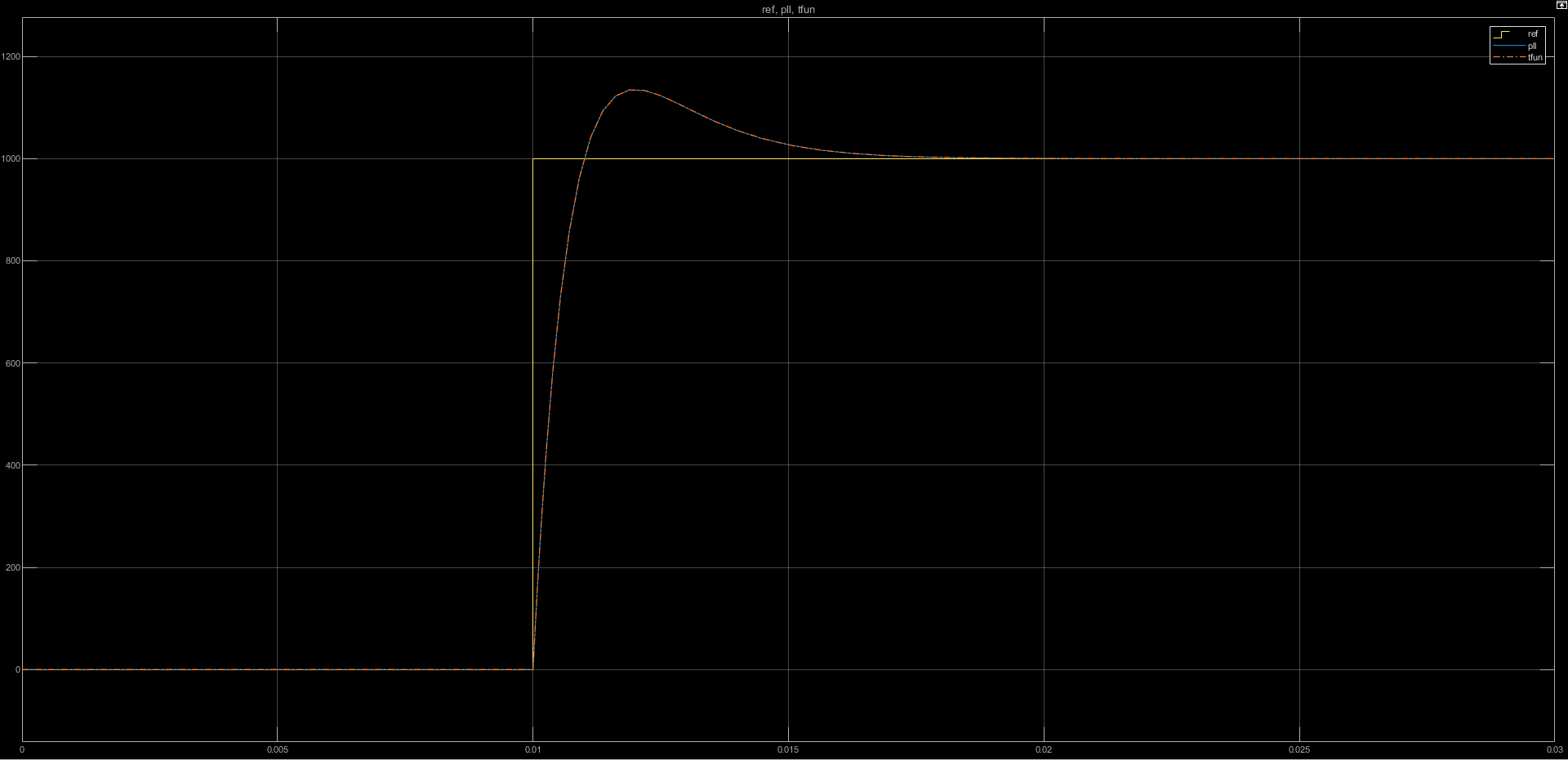

结论：由于这种结构的pll传递函数并不是标准的二阶弹簧阻尼的形式，因此即使阻尼比设置为1也仍然会过冲。不建议将它用到速度环的反馈中。

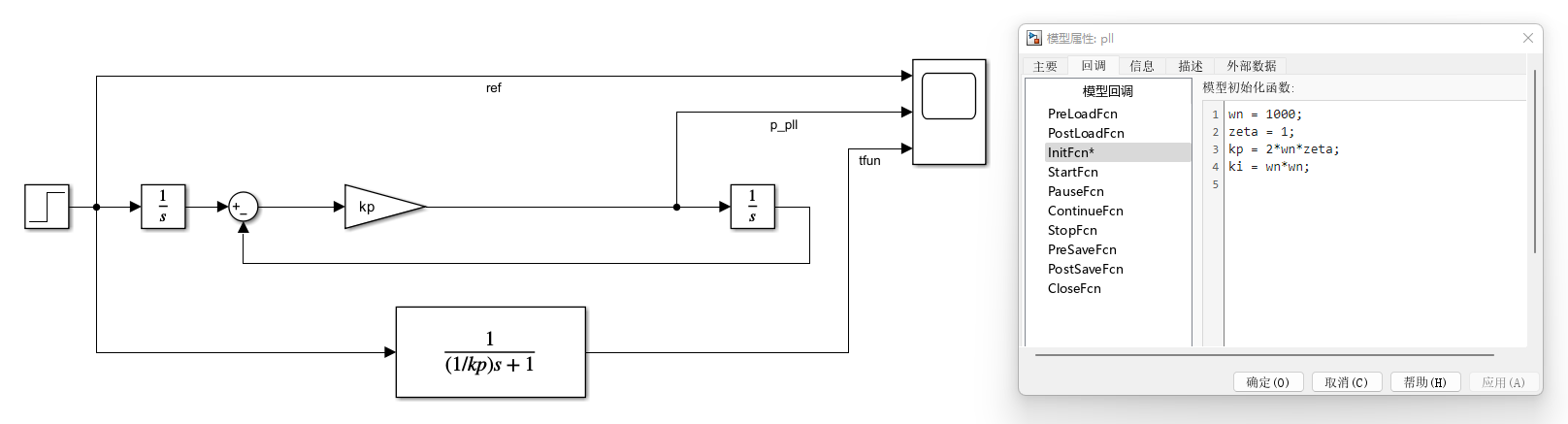

2. 纯P环节的PLL测速
结论：不难发现，纯P环节的PLL测速其实就相当于一阶低通滤波，时间常数为（1/kp）。
3. 仅引出积分项的PLL测速

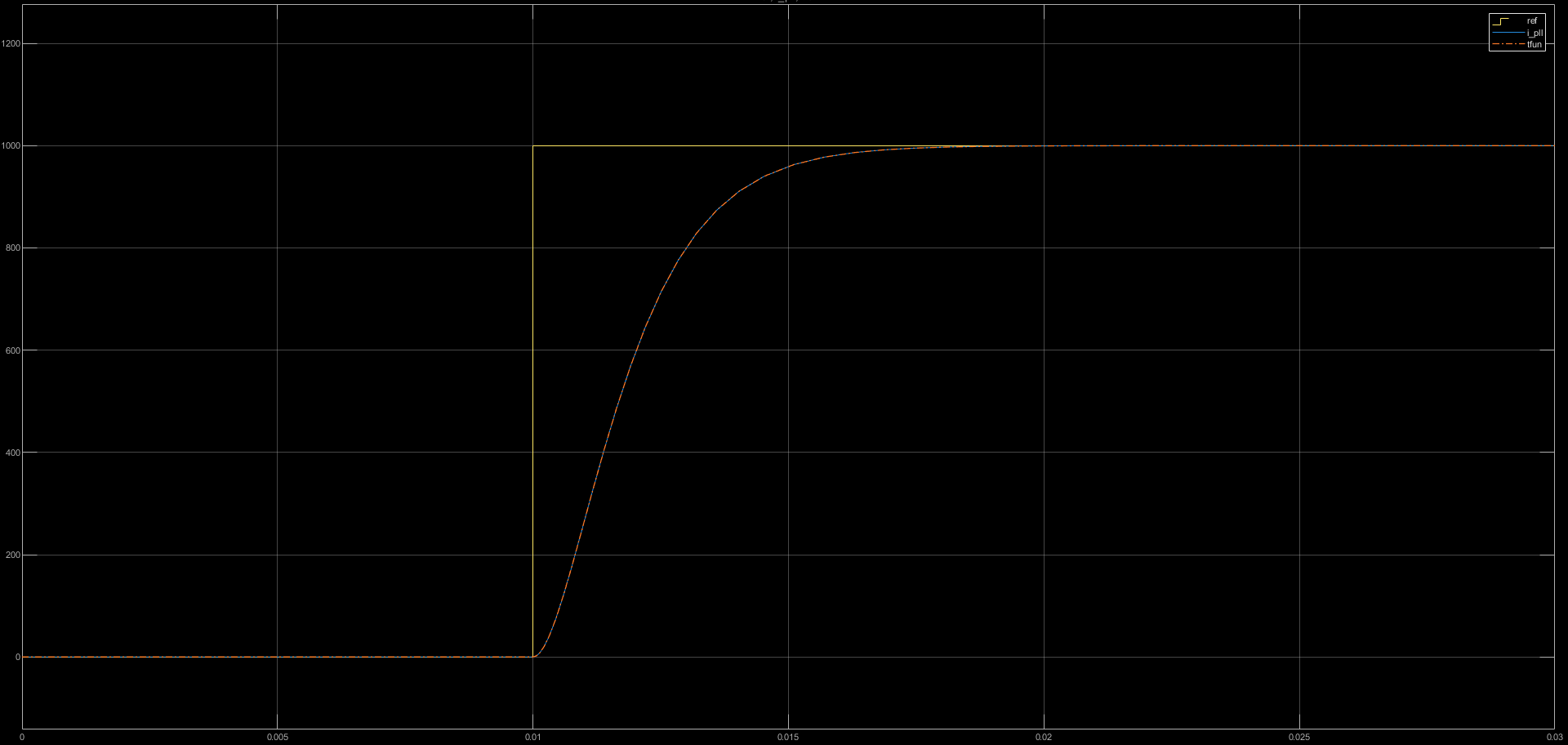

结论：这种结构的PLL测速就相当于二阶低通滤波，可以通过设置kp、ki来修改ωn和ζ。而对于ζ=1的特例，也可以将两个一阶低通串联达到相同的效果。

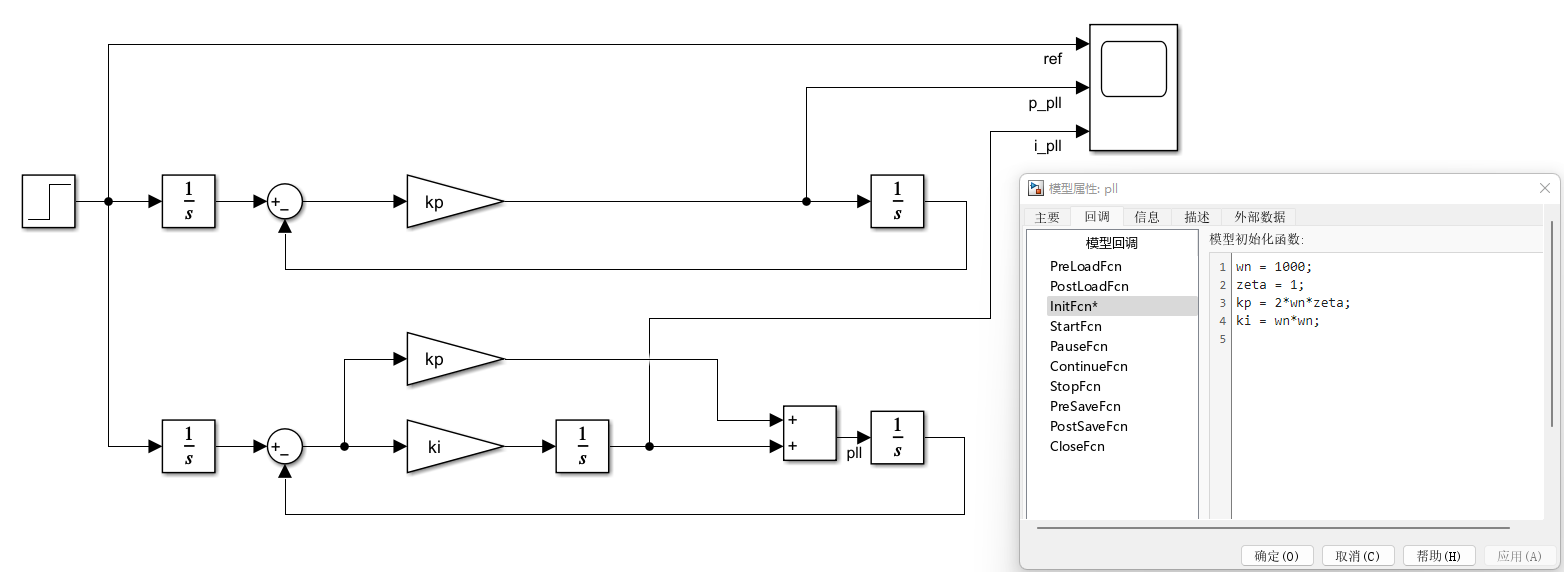

4.纯p环节PLL和引出积分项PLL对比

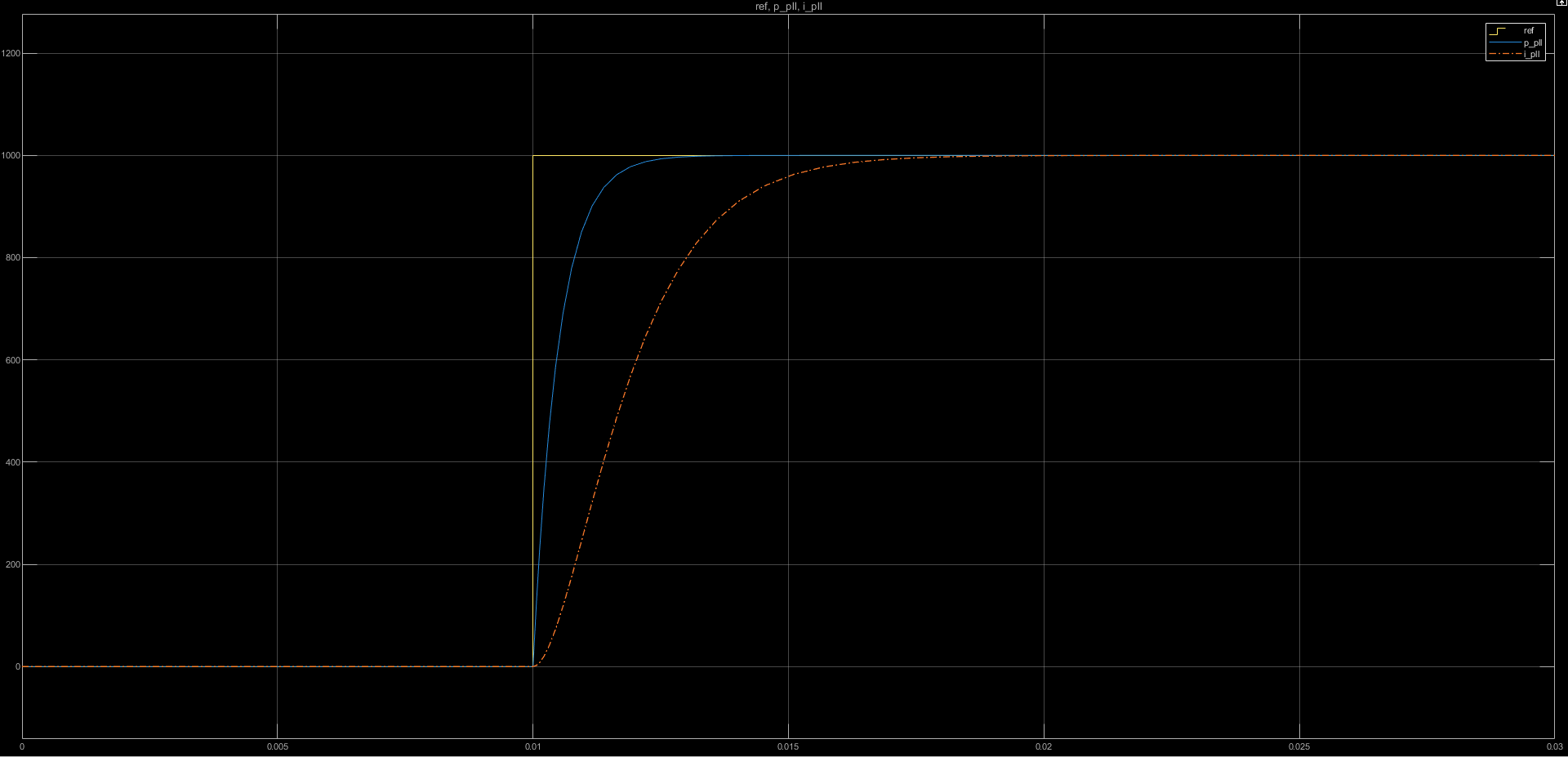

（1）阶跃响应对比

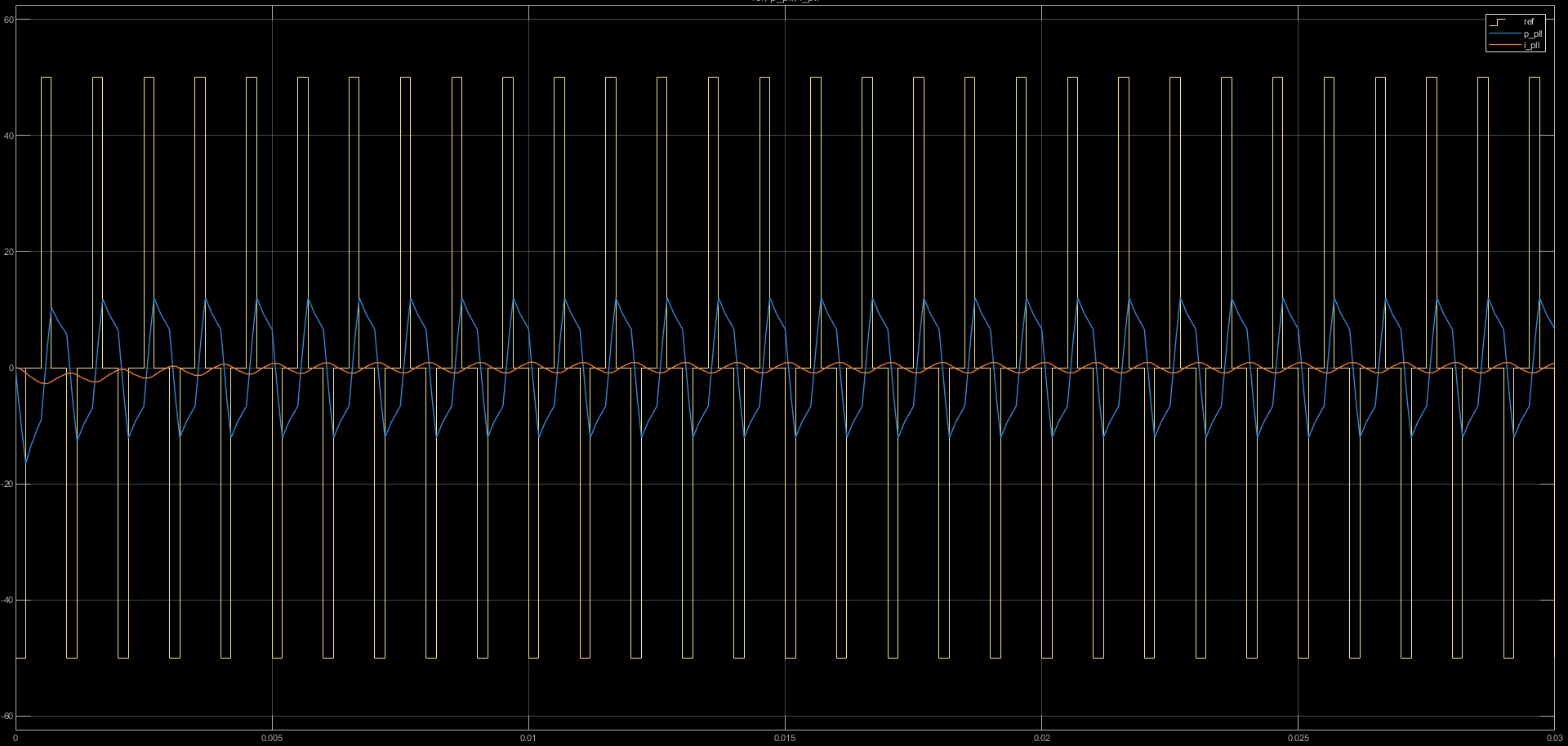

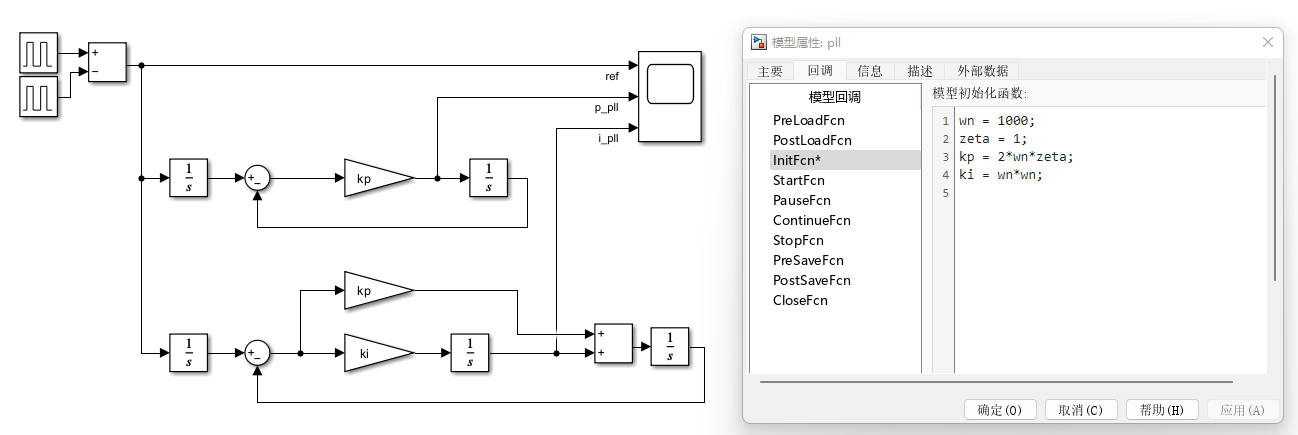

（2）噪声抑制对比
结论：不难发现，在ωn一样的情况下，引出积分项的pll更加平滑但也更加滞后（其实就是二阶低通对比一阶低通）。
注：以上全部实验都是基于连续模型，只是为了给大家一个感性认识。实际跑在单片机上是离散的，对于ωn等参数不可以直接等效而是需要换算。
5.代码实测
（1）三种PLL的对比
首先定义三种pll及函数（注意，这些pll测的速度是电角速度，单位rad/s。实际使用将其转化为机械转速，单位RPM）
c
#define DT 0.00005f
#define PI_F 3.14159265359f
#define WN 1000.0f
#define ZETA 1.0f
struct PLL_TYPE
{
float32_t kp, ki;
float32_t I;
float32_t angle, speed;
};
/*经典结构PLL*/
struct PLL_TYPE pll = {
.kp = 2.0f * WN * ZETA,
.ki = WN * WN
};
/*纯P环节PLL*/
struct PLL_TYPE pll_p = {
.kp = 2.0f * WN * ZETA,
};
/*引出积分项PLL*/
struct PLL_TYPE pll_i = {
.kp = 2.0f * WN * ZETA,
.ki = WN * WN
};
/*经典结构PLL*/
void PLL_Get(struct PLL_TYPE *pll, float32_t angleIn)
{
float32_t error = angleIn - pll->angle;
if(error > PI_F)
error -= PI_F * 2.0f;
else if(error < -PI_F)
error += PI_F * 2.0f;
pll->I += pll->ki * error * DT;
pll->speed = pll->kp * error + I;
pll->angle += pll->speed * DT;
if(pll->angle > PI_F * 2.0f)
pll->angle -= PI_F * 2.0f;
else if(pll->angle < 0.0f)
pll->angle += PI_F * 2.0f;
}
/*纯P环节PLL*/
void PLL_P_Get(struct PLL_TYPE *pll, float32_t angleIn)
{
float32_t error = angleIn - pll->angle;
if(error > PI_F)
error -= PI_F * 2.0f;
else if(error < -PI_F)
error += PI_F * 2.0f;
pll->speed = pll->kp * error;
pll->angle += pll->speed * DT;
if(pll->angle > PI_F * 2.0f)
pll->angle -= PI_F * 2.0f;
else if(pll->angle < 0.0f)
pll->angle += PI_F * 2.0f;
}
/*引出积分项PLL*/
void PLL_I_Get(struct PLL_TYPE *pll, float32_t angleIn)
{
float32_t error = angleIn - pll->angle;
if(error > PI_F)
error -= PI_F * 2.0f;
else if(error < -PI_F)
error += PI_F * 2.0f;
pll->speed += pll->ki * error * DT;
pll->angle += (pll->speed + pll->kp * error) * DT;
if(pll->angle > PI_F * 2.0f)
pll->angle -= PI_F * 2.0f;
else if(pll->angle < 0.0f)
pll->angle += PI_F * 2.0f;
}

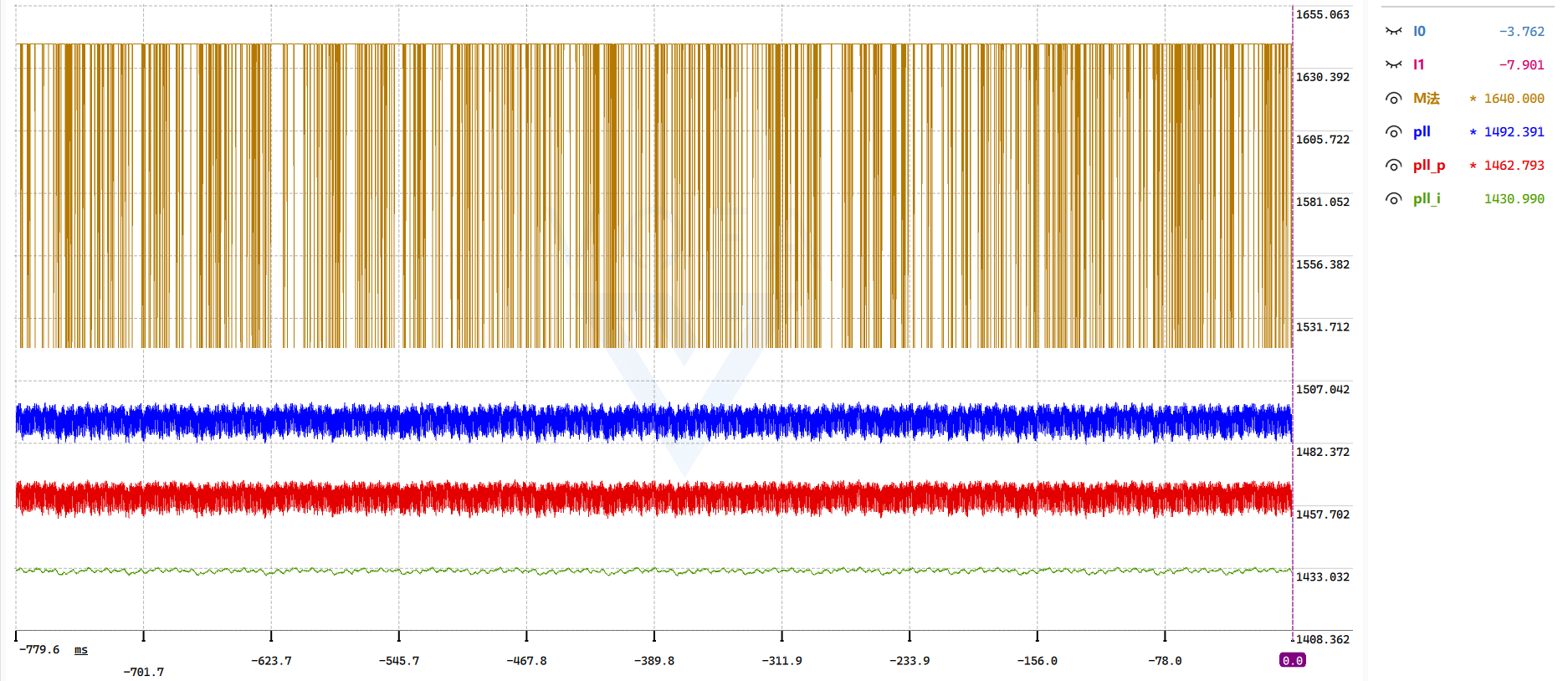

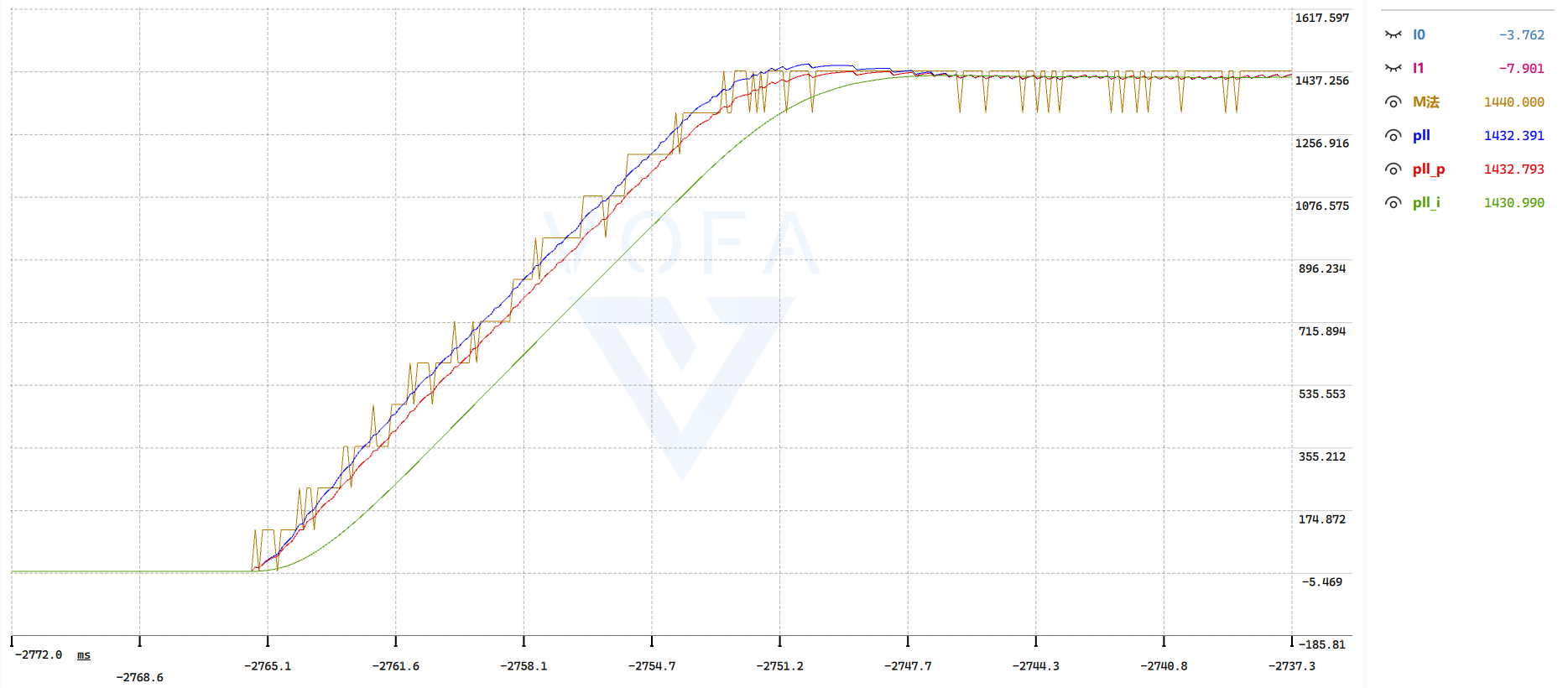

可以看到，经典pll虽然相位上比较超前，但出现了过冲（由前面仿真得知这个过冲很可能比真实速度更高）；纯P环节pll在相位滞后以及毛刺抑制上属于中间水平；引出积分项的pll测速最平滑但也最滞后。
（这里我使用电流环给iq指令让电机加速。三种pll的执行频率都为20kHz，上位机的打印频率为10kHz。）
（2）纯P环节PLL和M法加一阶低通对比

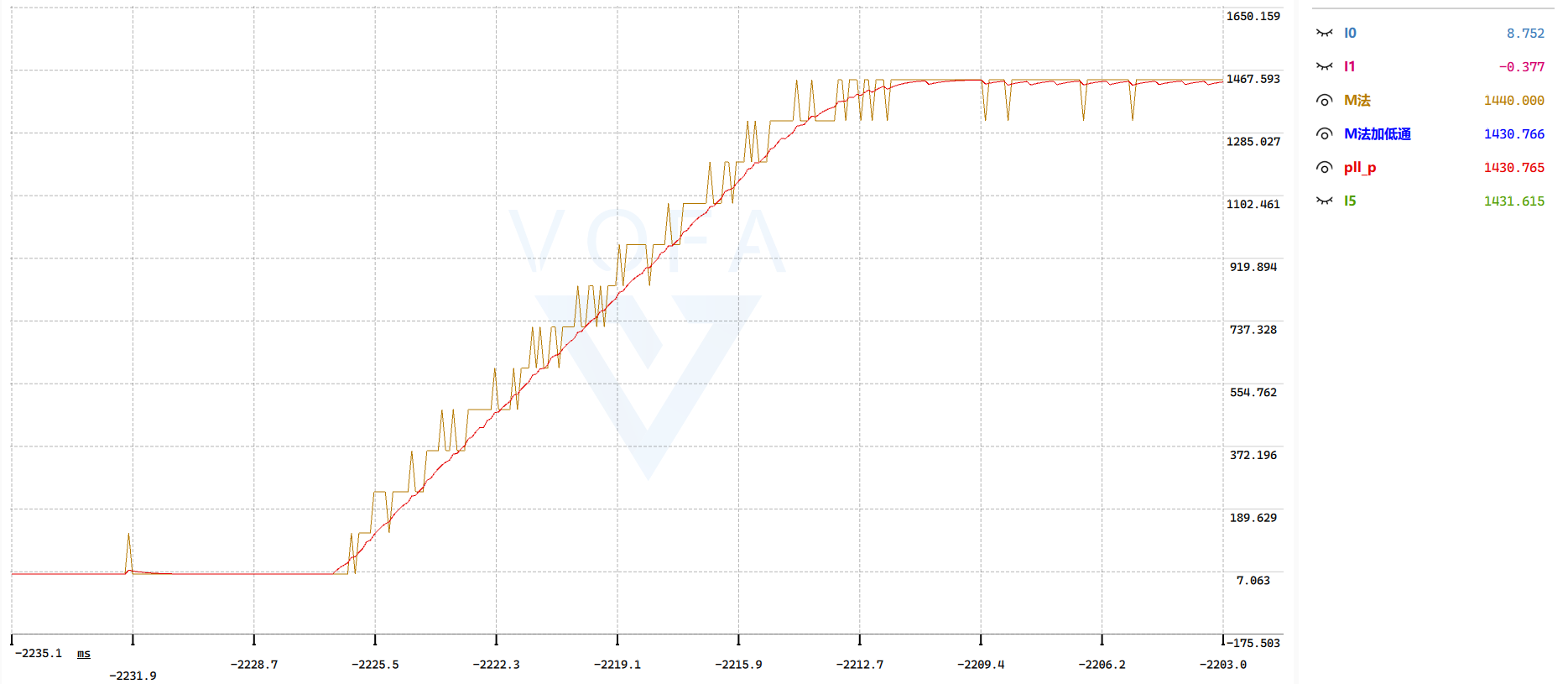

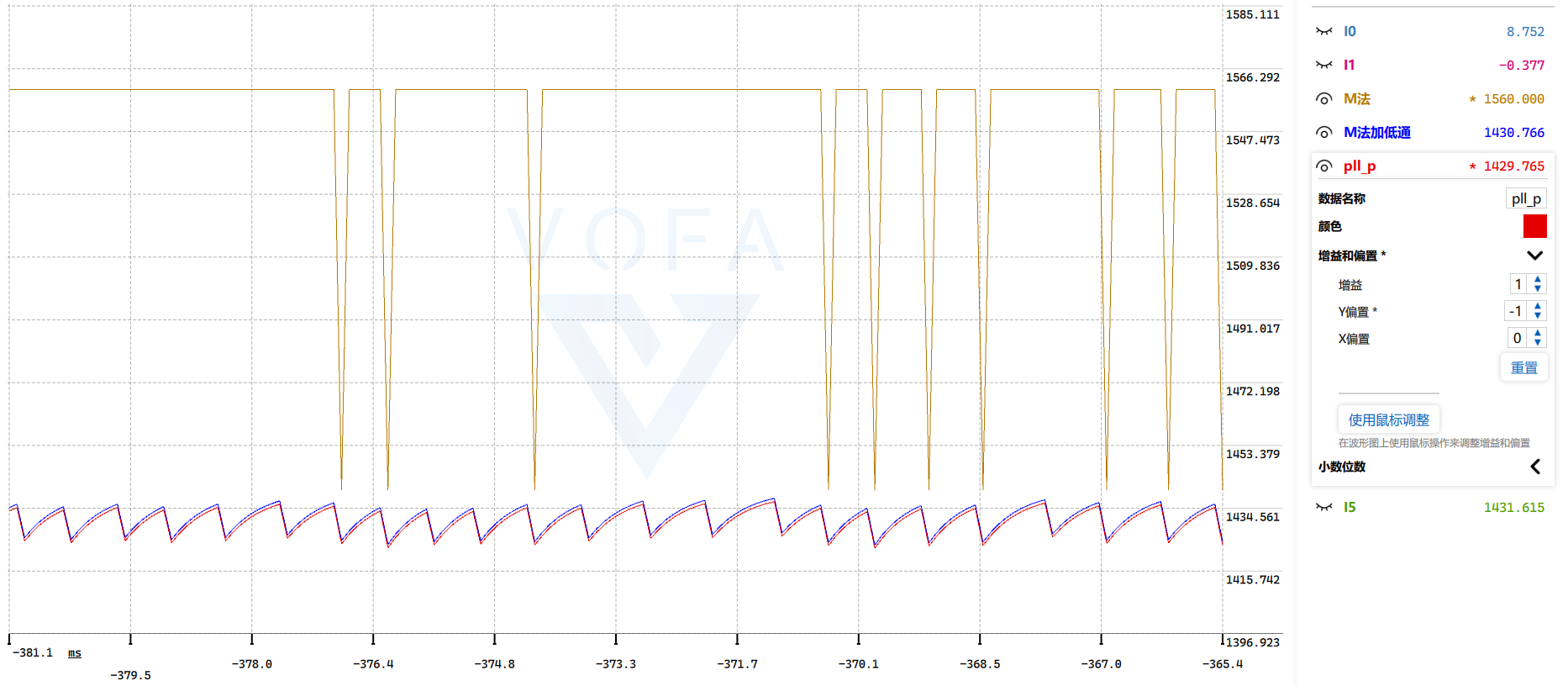

纯P环节pll和M法加低通测速完全重合了，第二张图加了一点Y轴偏置才得以看出。（这里pll的kp=2000，执行频率为20kHz；M法的采样频率和滤波频率也为20kHz，滤波系数为0.1。不知道有没有人发现了什么。）
看到这里，可能会有人疑惑。为什么我的M法测速加低通滤波不是这个效果？其实是采样频率的问题。
6.M法加低通不如PLL的原因
相信大家在学习速度环的时候，大概都听过这样一句话："由于电机的机械时间常数远大于电气时间常数，所以速度环的执行频率一般是电流环的十分之一"。这里先不评价这句话，但相信大概率会因为听了这句话，选择把M法测速的采样频率也拉到电流环执行频率的十分之一。

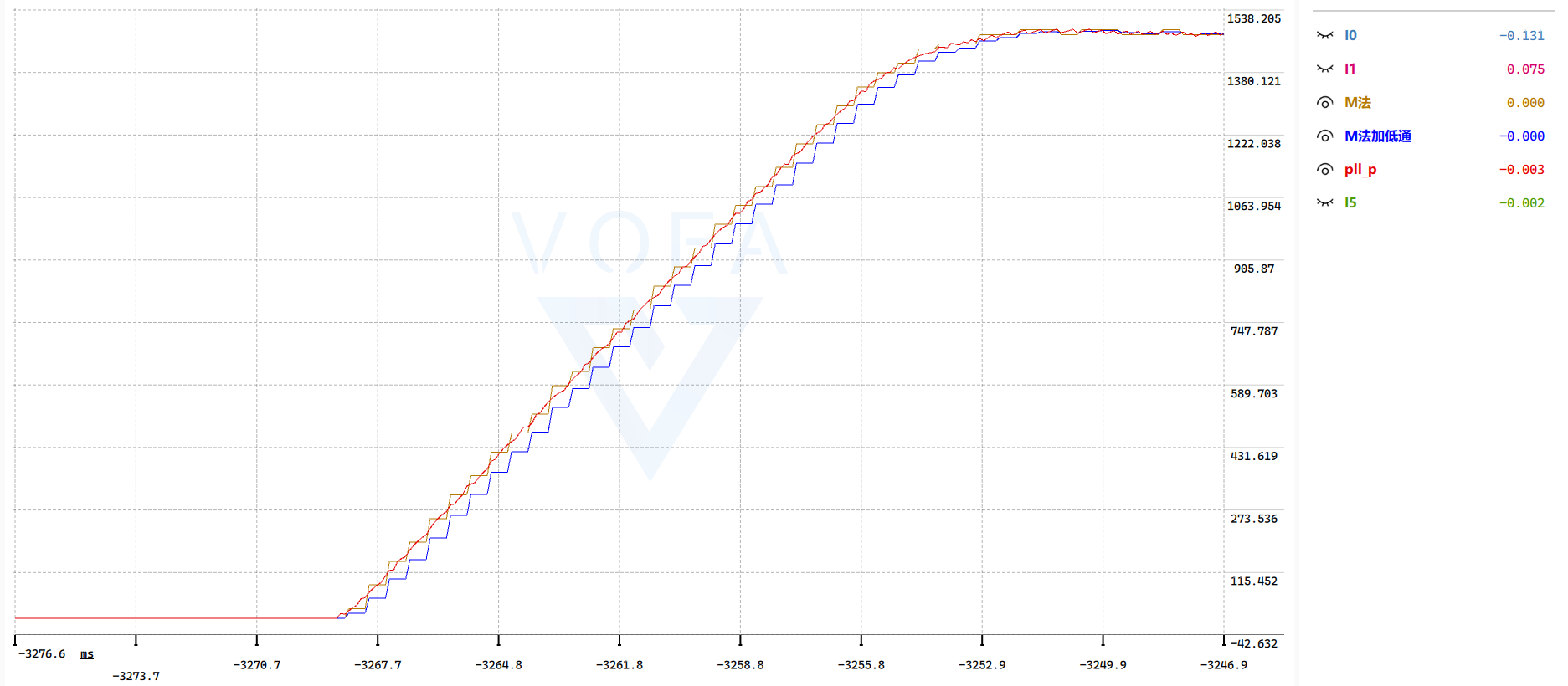

这里将M法测速及滤波的频率降低到2kHz，对比20kHz执行频率的纯P环节pll。（这里为了保证低通滤波的截止频率与之前接近，因此滤波系数改为0.526，pll的参数不变。）
发现没有，M法加低通测速的波形变成了阶梯状，并且整体相对pll更滞后一些。（大家也可以尝试使用2kHz采样的M法配合20kHz的滤波，滤波系数为0.1，去对比pll测速。我这里已经试过了，虽然阶梯状没有了，但相比pll还是滞后了。）

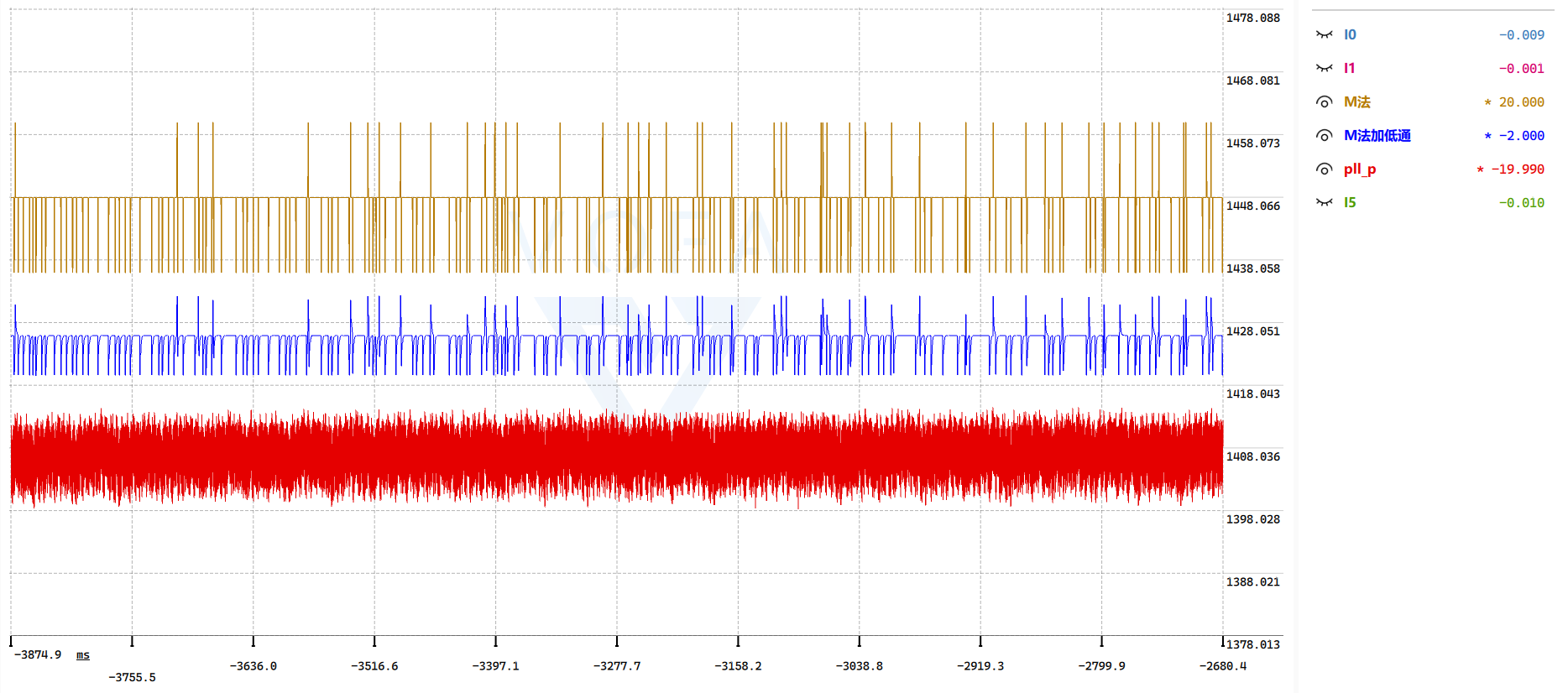

还有，这里2kHz采样的M法相比前面20kHz采样的噪声低了很多，并且最左边的点连起来的相位相比pll超前，可不可以用它来做速度反馈？如果你的速度环执行频率也是2k的话，那么确实可以。但请注意，它的数据更新频率也只有2k，如果你后面打算将速度环的执行频率提高到4k、5k甚至10k，那么当中有几次的反馈值都是之前的、不变的。这里我更加建议使用20kHz采样的M法测速加十次滑动平均滤波来代替2kHz采样的M法测速，这样既可以达到相同的噪声水平，又能保证数据的更新频率，而且滞后程度也是一样的（对比2k采样M法最左边的点连起来的线）。
结论：为什么你感觉M法加低通效果不如pll好，就是因为采样频率的问题。你的M法采样频率只有电流环执行频率的十分之一，而pll一般和电流环同频，正是因为这一点导致M法丢失了一些信息。
7.总结
1.经典结构的pll测速在面对阶跃信号或斜率较高的信号会产生虚假过冲，如果将它作为速度环的反馈可能会引起更大的过冲以及振荡，不建议使用。
2.纯p结构的pll测速基本可以等效为M法测速加一阶IIR低通滤波。但是要注意，这种方法不可以用于角度跟踪滤波，因为存在稳态误差（角度滞后）。还有，使用的时候kp要比较大（或者说ωn不能太低），否则电机加速度大会出现失锁的可能，这点与低通滤波不同。
3.仅引出积分项的pll测速基本可以等效为M法测速加二阶IIR低通滤波。
4.M法的采样频率要尽可能的高，不用担心低速时两次采样采不到脉冲增量，只要配合低通滤波即可。但要注意，编码器分辨率越低，低速时的毛刺就越大，如果加大滤波则会引入更多延迟和滞后（这一点PLL也是一样的）。既想要毛刺小又想要延迟滞后少，那就要使用更高分辨率的编码器配合较小的滤波（或者速度观测器，不过这玩意也有局限性）。
5.虽然pll测速可以等效为M法加低通的形式，并且相比M法加低通，pll更容易出现失锁的情况（如果ωn设置过低），但有几个地方是M法加低通不可比拟的。首先它可以在测速的同时给电角度滤波。其次它可以稍加改造变成速度观测器和扰动观测器，这一点后面有机会再说。
