描述
LDC5141数模转换器 (DAC) 分别为 16 位的高精度、低功耗、电压输出器件。LDC5141 按设计要求具有单调性，并可提供低于 1LSB 的线性度。这些器件包括一个 2.5V、5ppm/˚C 内部基准，可提供 1.25V、2.5V 或 5V 的满量程输出电压范围。LDC5141采用了上电复位电路，可确保 DAC 输出以零电平或中间电平上电，并在向器件写入有效代码之前一直保持该电平。这类器件消耗 1mA 的低电流，并具有断电功能，可在 5V 时将电流消耗降至 15µA（典型值）。
LDC5141的数字接口可通过 SPI2C 引脚配置为 SPI 或 I2C 模式。在 SPI 模式下，LDC5141使用一个在高达 50MHz 的时钟频率下运行的通用 3 线制串行接口。在 I2C 模式下，LDC5141支持标准 (100kbps)、快速 (400kbps) 和快速+ (1.0Mbps) 工作模式。

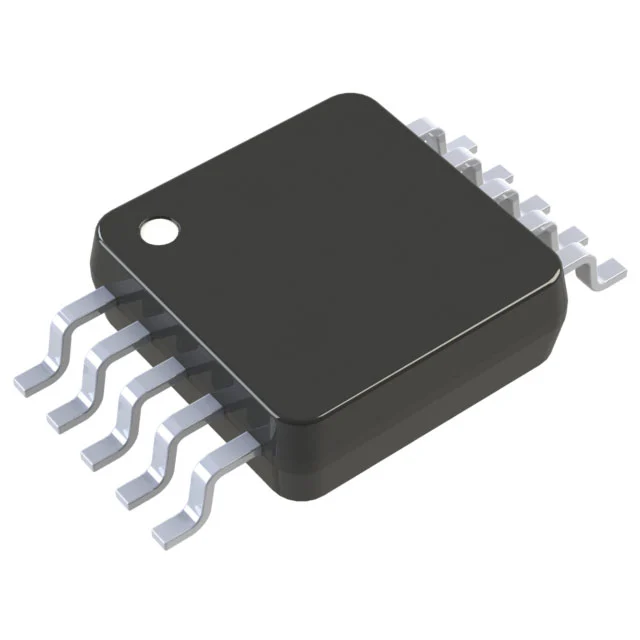

LDC5141 采用易于组装的 10 引脚 VSSOP 封装和小型 2mm × 2mm、8 引脚 WSON 封装。这类器件的额定工业温度范围均为 --40°C 至 +125°C。
特性
• 16 位性能：1LSB INL 和 DNL（最大值）
• 低毛刺脉冲能量：4nV-s
• 宽电源电压范围：2.7V 至 5.5V
• 缓冲输出范围：5V、2.5V 或 1.25V
• 极低功耗：1mA (5.5V)
• 集成 5ppm/˚C（最大值）、2.5V 精密基准
• 引脚可选串行接口：
• 3 线制，兼容 SPI，高达 50MHz
• 两线制，兼容 I2C
• 上电复位：零电平或中间电平
• VDD = 5.5V 时的 VIH 为 1.62V
• 温度范围：--40˚C 至 +125˚C
• 封装：小型 8 引脚 WSON 和 10 引脚 VSSOP
应用
• 示波器和数字转换器
• 参数测量单元 (PMU)
• 数据采集 (DAQ)
• 平板显示器 (FPD) 短路棒图形发生器
• 小型蜂窝基站
• 模拟输出模块
• 过程分析（pH、气体、浓度、力和湿度）
• 可编程直流电源
