H3CNE--22.OSPF

OSPF

OSPF协议的产生有很大一部分原因是为了解决RIP的问题

RIP的缺陷

• 最大跳数限制了网络规模
• 以跳数为度量值无法准确判断最优路径
  • 假设一条跳数多，但是带宽更大的反而开销小的情况
• 路由更新发送完整路由表消耗网络带宽
• 手链速度慢
• 协议会产生路由自环

OSPF定义

• 开放式最短路径优先，基于链路状态特征
• 工作在IP层，协议号89
  他的存在解决了上面RIP几乎所有的问题，跳数问题就是RIP的问题之一，OSPF换了一种度量方式就是链路状态特征的方式
  工作在IP层，只支持IP协议，不支持IPX协议

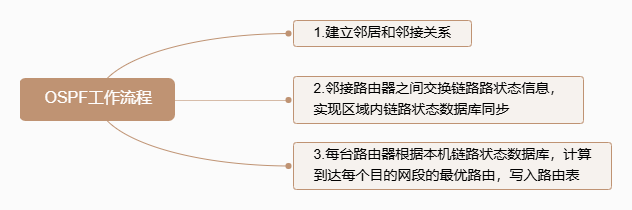

OSPF的工作流程

整体流程大概分为三步：

第一步：

建立邻居和邻接关系

---

1. 发送hello报文发现和建立邻居关系，组播地址224.0.0.5

当双方都配置好了OSPF后双方会发送一个hello报文，也叫做hllo报，用来打招呼，介绍自己是干嘛的，这个hello报文是通过组播发送的；这个组播地址是224.0.0.5,意味着只有配置了OSPF的路由器要监听这个地址，如果没有运行OSPF就收不到这个消息；所以把广播改成组播的好处就是可以避免一些不相关的人收到消息

成为邻居关系也要满足三个条件：

1). 双方接口处于UP状态

2). 双方接口IP地址在同一网段

3). 双方接口在同一区域

2. 选举DR/BDR，建立邻居关系

除了建立邻居关系外还要建立邻接关系，如果单纯只是邻居关系是走不到下一步的，邻居只能是单单住在隔壁的关系；邻居只是一种认识关系，还不算"好朋友"的关系，所以需要建立邻接关系；

似乎很麻烦，建立了邻居关系，还要建立邻接关系，感觉多此一举，实则不然，如果有以下情况：

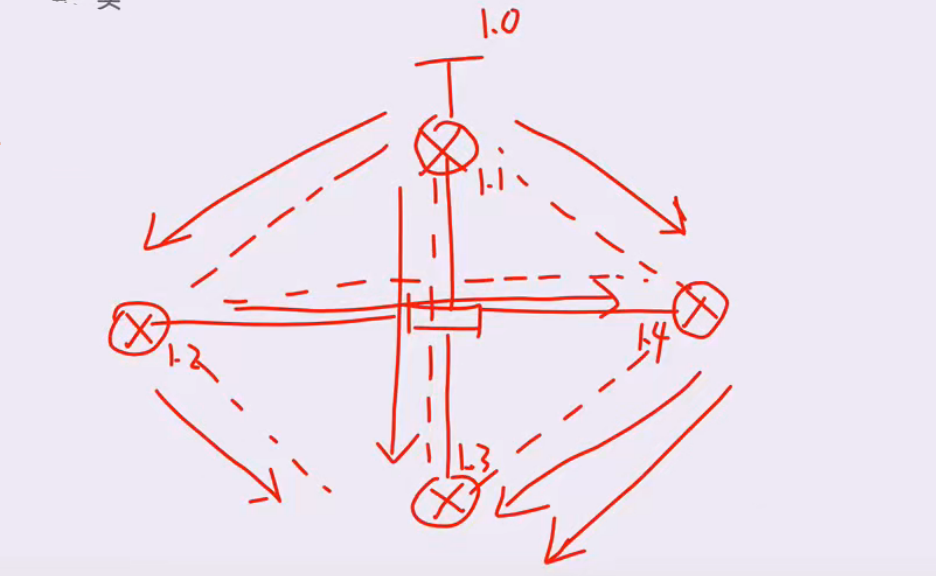

每个路由器都配置了ospf，那么他们互相是邻居，如果直接发送路由，那么R3会收到从三台路由器发来的不同路由信息，然后就疯掉了，所以不可以直接发送

所以需要建立邻接关系，在建立玩邻居关系后，路由器之间会推选出一个路由器作为代表，算作指定路由器简称DR，所有路由会把自己知道的路由信息都告诉给DR，DR收集完信息后再把路由通告给网上的其他路由器

在选举DR路由器的同时还会选举出备用路由器叫做BDR，作用就是当DR挂了之后接替DR来工作

DR工作的时候：

1). DRother(指的就是既不是DR也不是BDR的路由器)与DR建立邻接关系

2).DRohter与BDR建立邻接关系

3).DR与BDR建立邻接关系

4).两个DRother之间保持邻居关系

选举的目的就是为了让整个网络的通信更加的有序

DR/BDR选举

• 选举原因
  • 广播网络中使路由信息交换更加高速有序
• 选举范围
  • 每条广播链路上都需要选举出一个DR和一个BDR
  • 并非是汇总所有配置OSPF路由之后再集体选举

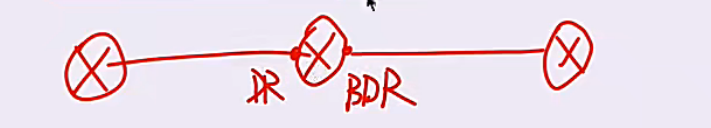

意思大概是这样的，一个路由器在一个网段可能是DR，但在另外一个网段是BDR，一个路由器可以在不同网段是不同的角色，在每个网段都是要选举出DR和BDR的

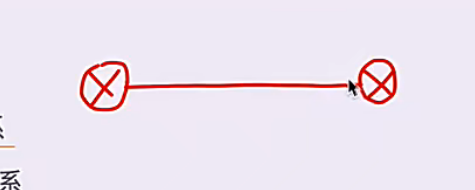

如果两台路由器通过串口（S口）连接，那么他就是一个点到点电路（PPP）所以不需要选举出DR和BDR，因为点到点网络就他俩，没有第三个人所以不影响；

如果将中间的链接线换成以太网的双绞线，那么依旧是要选择DR和BDR的，因为这就是一个广播链路了，路由器也不知道这个链路有多少设备；

所以OSPF根本不看网段内有多少设备，而是看网络类型，通过判断是广播网络还是点到点网络来决定是否选举

• 选举原则
  • 1.优先级数字大的优先
    • 优先级出厂默认值是1，可以手动改
  • 2.Router-id大的优先
• Routher-id
  • 简称RID是用来标识路由器的身份
  • 产生方法：1.要么通过手动配置一个ipv4地址作为RID，这里配置IPV4不一定需要这个地址真实存在，只是作为一个标识
  • 2.选举
    • 1.在所有环回口中选举IP地址最大的作为RID
    • 2.在所有物理接口中选举IP地址最大的作为RId
  • 建议手动配置一个本地环回口的IP地址作为RID

第二步

邻接路路由器之间交换链路状态信息，实现区域内链路状态数据库同步

---

• 相关概念
  • 链路状态通告
    • LSA（英文简写）
    • 用来描述路由器的接口、路由条目的相关信息

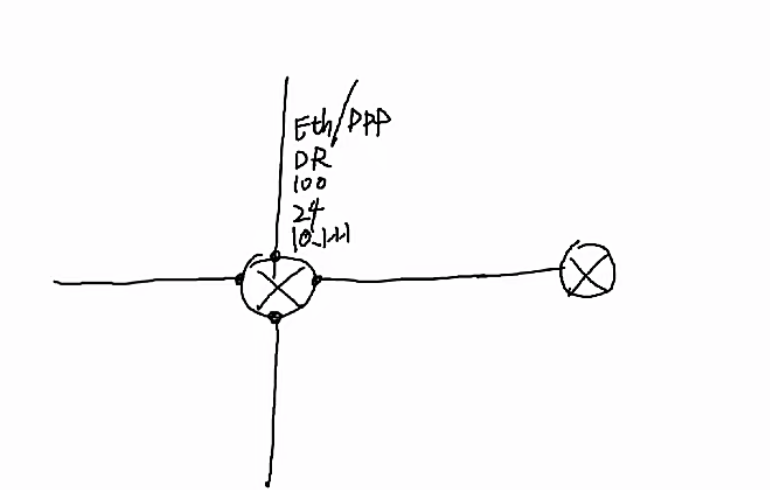

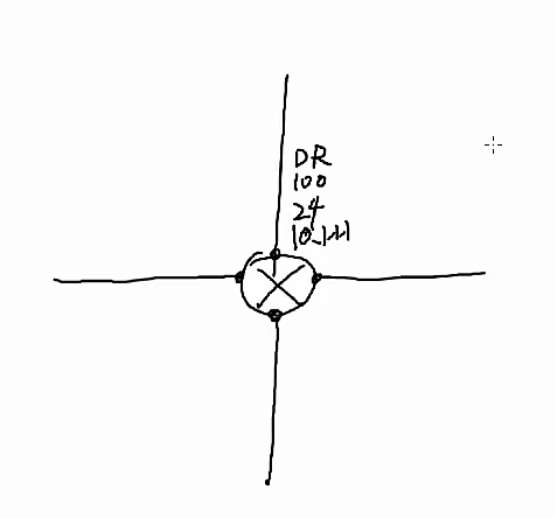

例如上图，路由器有四个接口，假设都用OSPF宣告后，OSPF会将每个接口上宣告信息：IP地址，子网掩码，cos值，描述角色等信息的情报描述成一条LSA

邻接路由器不是给他传递路由，而是将自身的所有LSA都传递给它；和RIP的区别就是：RIP是直接通告路由，那么收到的路由器就没有选择权，而是只能找对应通告路由的路由器来找到目的地；而OSPF是类似于传递的是地图，每个路由器最终会获得一份完整的地图，这样每个路由器想要到达目的地就自己选择怎么走，而不是再去找给他传递路径的路由器；上述的区别也是距离矢量协议和链路状态协议的区别

• 链路状态数据库

• LSDB

• 存储本地所有LSA

• 这就是前面提到了类似于地图的东西，方便每个路由器自己做路由选择

• 工作流程有四步：
  • 1.向邻接路由器发送DD（数据库描述报文）报文，通告本地LSDB中所有LSA的摘要信息
  • 2.收到DD后，与本地的LSDB对比，向发对方发送LSR报文，请求发送本机所需的LSA
  • 3.收到LSR后，把对方所需的LSA的完整信息打包为一条LSU报文，发送至对方
  • 4.收到LSU后，向对方回复LSAck报文，进行确认

第三步

每台路路由器根据本机链路状态数据库，计算到达每个目的网段的最优路由，写入路由表

OSPF报文类型

• Hello报文
  • 建立连接后，会每隔十秒再发一次，确认存货，超过四次没收到就判定对面挂了
• DD报文
  • 数据库描述报文
  • 用于描述本地LSDB中所有LSA的摘要
• LSR报文
  • 链路状态请求
• LSU报文
  • 链路状态更新
• LSAck报文
  • 链路状态确认

OSPF分区域管理

分区域的原因

1. 加快收敛速度
   • 当某个设备挂掉后，网络从不稳定到稳定的过程叫做收敛
2. 把网络故障隔离在区域内部
3. 前面说过需要同步LSDB，所以如果区域过大就会导致同步过慢，如果分区就可以只让每个区域内的LSDB同步，减小工作难度
   那么此时就似乎出现了问题，似乎跨区域不能互通


但是这里其实多了一个新角色，叫做区域边界路由器，ABR，他会将某一个区域的LSDB汇总后统一发送给相邻的区域

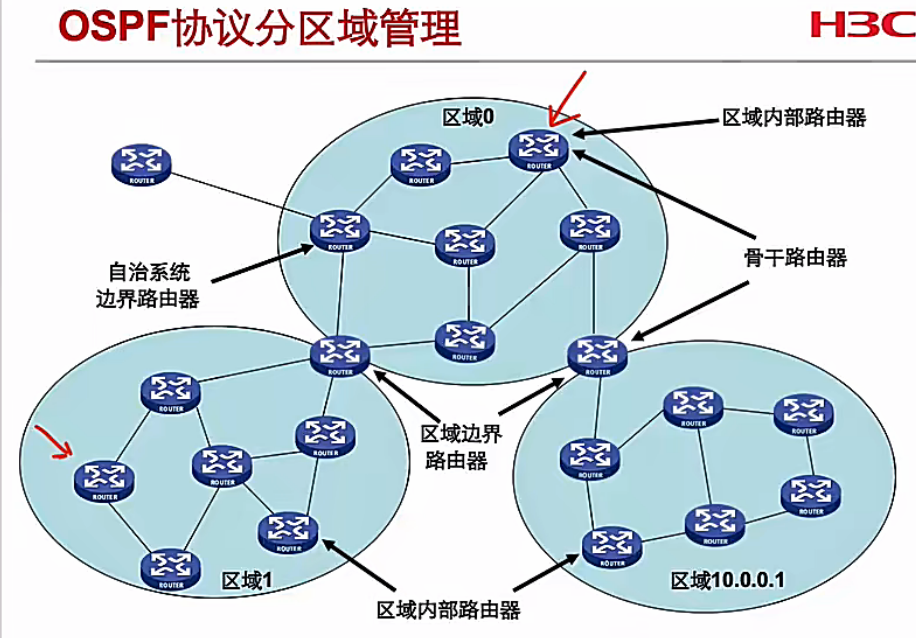

路由器角色

• IR
  • 内部路由器
  • 所有接口都处于同一个区域
• ABR
  • 区域边界路路由器
  • 链接不同区域的路由器
• ASBR
  • 自制系统边界路由器
  • 连接外部自制系统的路由器

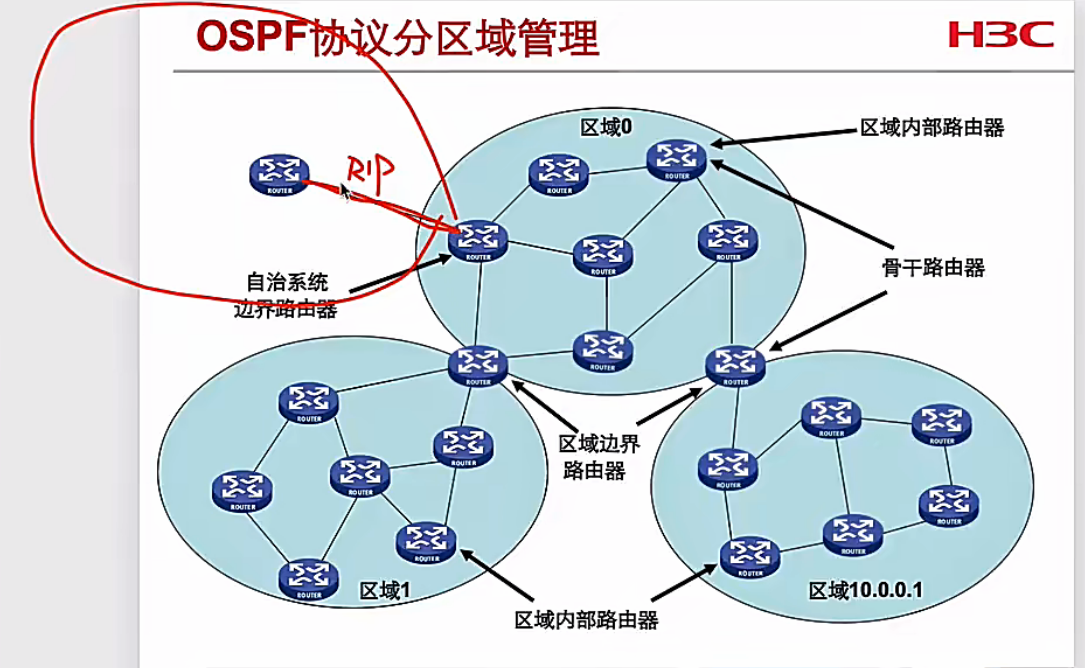

    如果左上角的那个路由器连接的是其他自制系统，比如rip，那么他就是自制系统边界路由器


区域类型

• 骨干区域
  • 只能由一个关区域，一般是区域0
  • 骨干区域必须是连续的
• 非骨干区域
  • 除了骨干区域都叫非骨干区域
  • 非骨干区域必须连接到骨干区域
  • 两个非骨干区域的互通必须经过骨干区域
  • 这样做是为了区域之间防环，因为区域边界路由器是类似距离矢量路由协议，不加限制就会环

实验部分

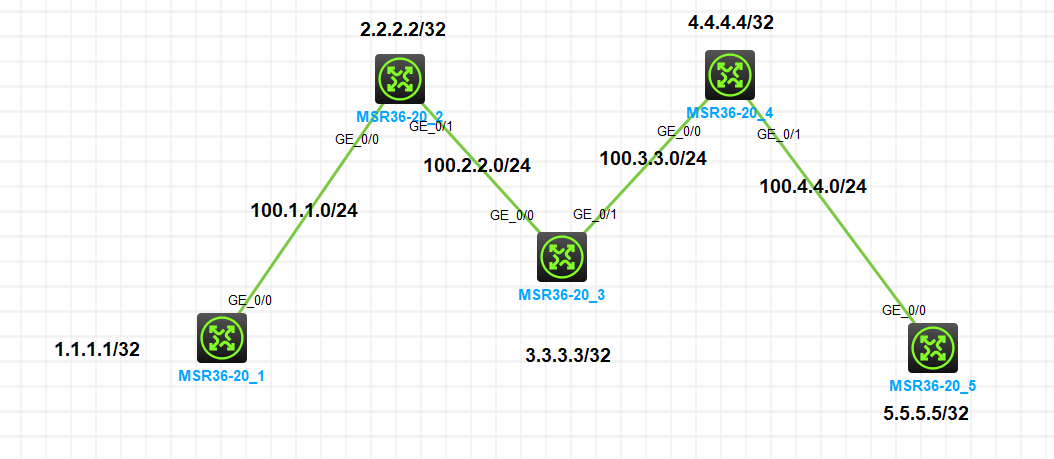

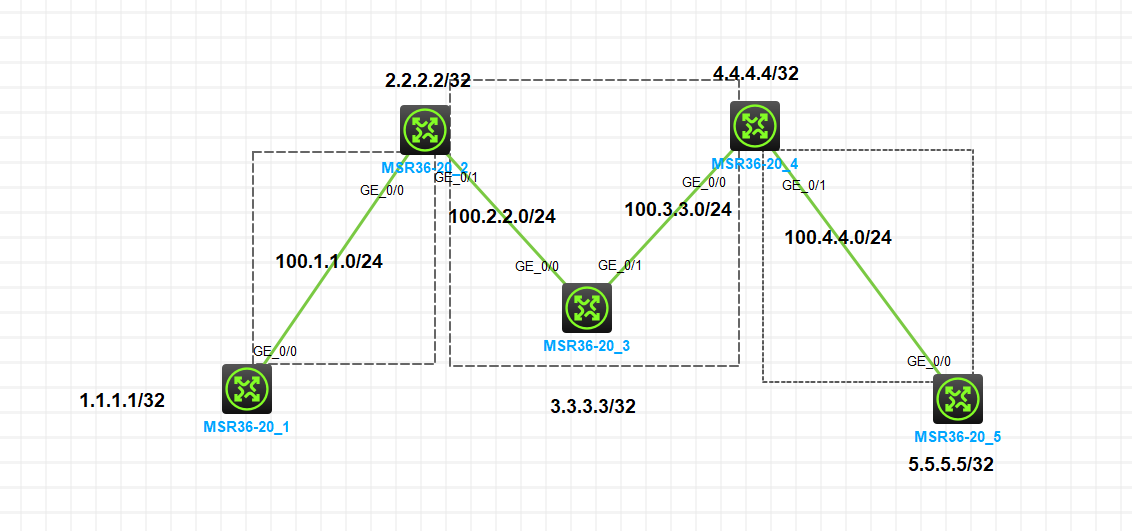

实验拓扑如下：

配置IP

每段/32的ip地址是用来做router-id的，都配置给环回口，就是下面的l0

首先配置ip地址

[R1]int g0/0
[R1-GigabitEthernet0/0]ip add 100.1.1.1 24
[R1-GigabitEthernet0/0]int l0
[R1-LoopBack0]ip add 1.1.1.1 32

[R2]int g0/0
[R2-GigabitEthernet0/0]ip add 100.1.1.2 24
[R2-GigabitEthernet0/0]int g0/1
[R2-GigabitEthernet0/1]ip add 100.2.2.2 24
[R2-GigabitEthernet0/1]int l0
[R2-LoopBack0]ip add 2.2.2.2 32

[R3]int g0/0
[R3-GigabitEthernet0/0]ip add 100.2.2.3 24
[R3-GigabitEthernet0/0]int g0/1
[R3-GigabitEthernet0/1]ip add 100.3.3.3 24
[R3-GigabitEthernet0/1]int l0
[R3-LoopBack0]ip add 3.3.3.3 32

[R4]int g0/0
[R4-GigabitEthernet0/0]ip add 100.3.3.4 24
[R4-GigabitEthernet0/0]int g0/1
[R4-GigabitEthernet0/1]ip add 100.4.4.4 24
[R4-GigabitEthernet0/1]int l0
[R4-LoopBack0]ip add 4.4.4.4 32

[R5]int g0/0
[R5-GigabitEthernet0/0]ip add 100.4.4.5 24
[R5-GigabitEthernet0/0]int l0
[R5-LoopBack0]ip add 5.5.5.5 32

中间框内就是area 0,左侧是area 1

R1上配置ospf，先进入ospf进程，如果不选数字，默认是1进程，然后指定router-id然后选择区域，左侧实在area 1区域

[R1]ospf router-id 1.1.1.1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]#这里进入0.0.0.1是区域号，是以ip地址形式展现的
[R1-ospf-1-area-0.0.0.1]net 100.1.1.0 0.0.0.255 #后面0开头的是反掩码，正名叫掩码通配符
[R1-ospf-1-area-0.0.0.1]net 1.1.1.1 0.0.0.0

掩码通配符的作用是基于ospf逻辑来的，因为ospf在宣告匹配的时候是一个个匹配的，0的部分是必须要匹配的，1的部分是不需要完全匹配的，计算方法一般是用全1减去子网掩码，但是有个小tips：在比较难算反掩码的时候，可以直接宣告对应接口的ip地址，然后反掩码接0.0.0.0来实现精准匹配

这里的环回地址一般是不用宣告的，他本身就不存在，所以宣不宣告都没有问题，但是工作中，一般telnet连接设备的时候都是连接环回口，这样方便连接，所以这里还是宣告一下

R2：

[R2]ospf router-id 2.2.2.2
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]net 100.1.1.0 0.0.0.255
[R2-ospf-1-area-0.0.0.1]area 0
[R2-ospf-1-area-0.0.0.0]net 100.2.2.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]net 2.2.2.2 0.0.0.0

这里R2情况比较复杂， 左右两侧在不同的区域不能宣告错了，环回口的ip宣告一般可以随心选择，最好选择靠近骨干区域的

R3：

[R3]ospf router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]net 100.2.2.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]net 100.3.3.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]net 3.3.3.3 0.0.0.0

R4：

[R4]ospf router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]net 100.3.3.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]net 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]area 2
[R4-ospf-1-area-0.0.0.2]net 100.4.4.0 0.0.0.255

R5：

[R5]ospf router-id 5.5.5.5
[R5-ospf-1]area 2
[R5-ospf-1-area-0.0.0.2]net 100.4.4.0 0.0.0.255
[R5-ospf-1-area-0.0.0.2]net 5.5.5.5 0.0.0.0

此时配置完成，可以在R2上查看邻居关系

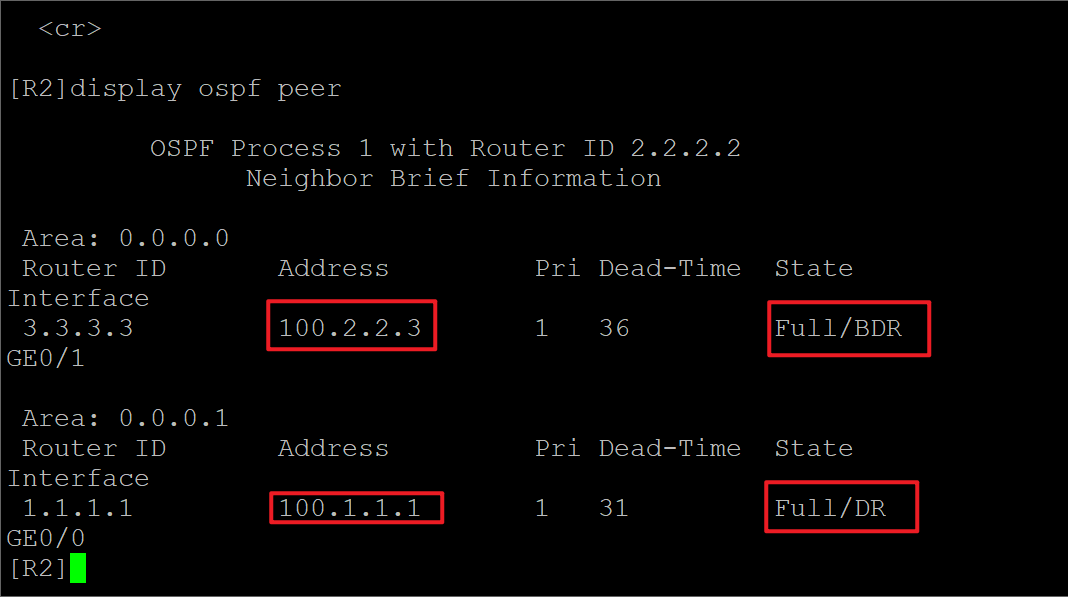

[R2]display ospf peer

这就是他的两个邻居，后面的FULL表示进入了邻接状态，如果显示的是2-Way是表示还在邻居状态，但是在这个拓扑中不会存在邻居关系，因为除非是一个网段中存在多个路由器才会存在邻居关系

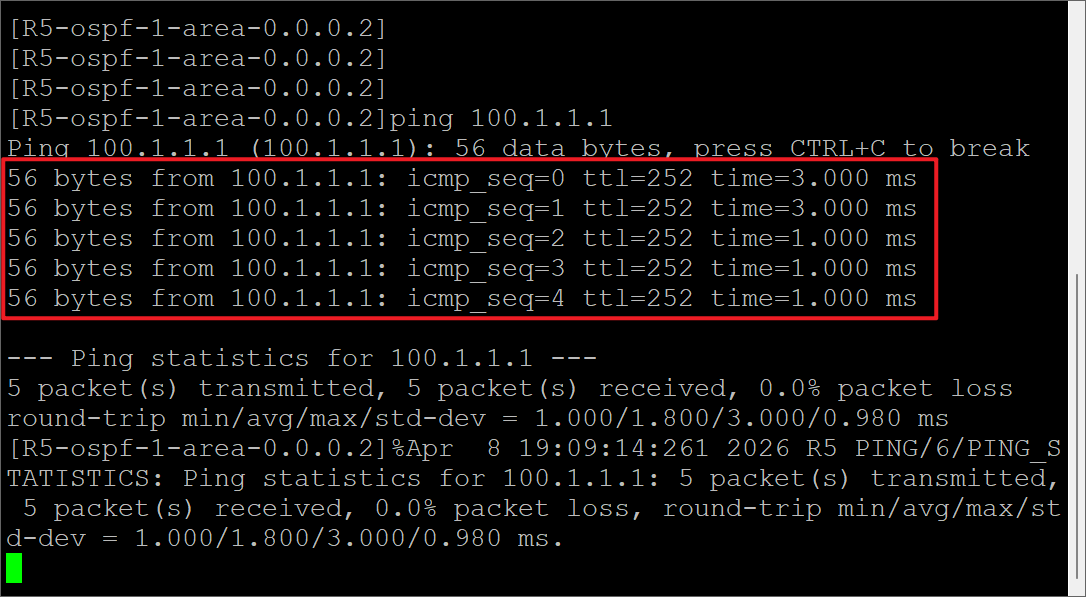

在R5上ping100.1.1.1，发现通过，配置成功

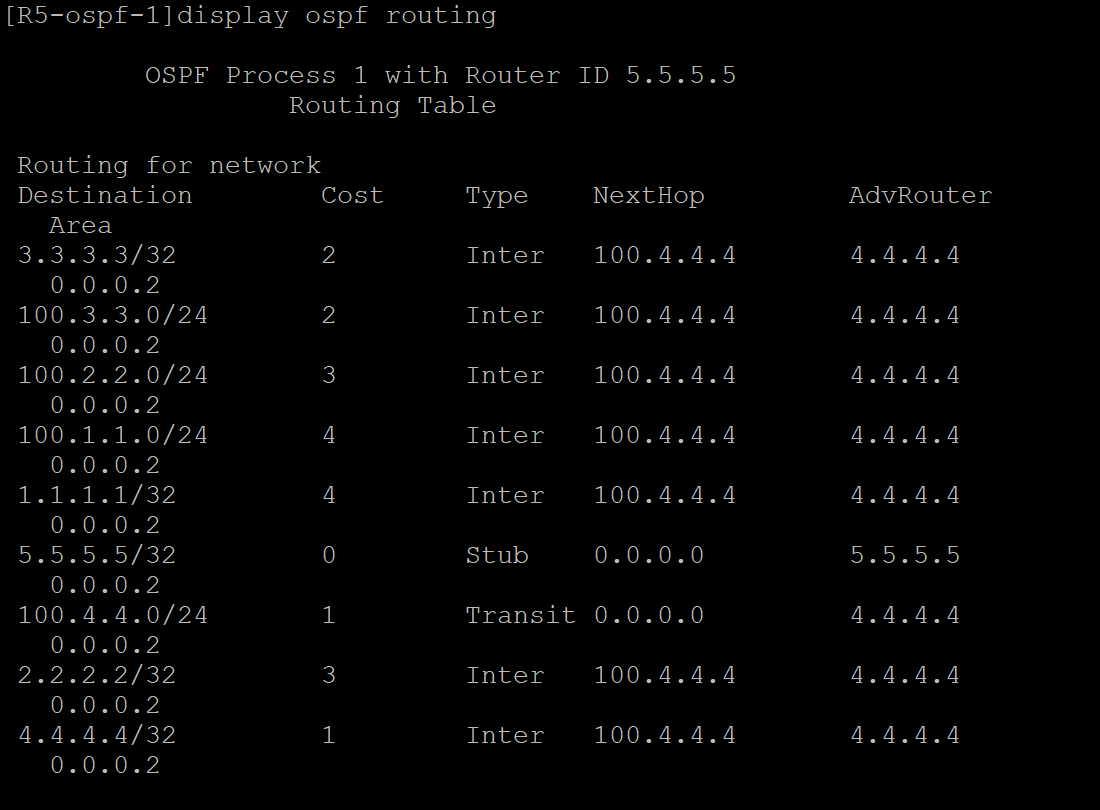

通过用[R5-ospf-1]display ospf routing可以查看ospf路由表
