HCIP学习05 链路聚合（Eth-Trunk）+ VRRP

一、链路聚合（Eth-Trunk）技术

1.1 链路聚合概述

1.1.1 技术背景

园区网中，为了提升链路可靠性，通常会部署冗余物理链路，但 STP 生成树协议为了避免二层环路，会自动阻塞冗余链路，导致冗余链路无法被利用，仅能做备份，无法实现带宽叠加。链路聚合（Eth-Trunk，也叫端口聚合、链路捆绑）技术，就是为了解决这个问题设计的二层 / 三层技术。

1.1.2 定义与作用

链路聚合，是将多个物理以太网接口（线路）在逻辑上捆绑在一起，形成一条单一的逻辑链路（Eth-Trunk 接口），核心作用如下：

带宽叠加：将多个物理接口的带宽合并，实现带宽线性提升（例如 4 个 1Gbps 接口聚合，可获得接近 4Gbps 的逻辑带宽），是除硬件升级外，提升链路带宽的核心手段。
链路冗余与高可用：聚合组内某一条物理链路故障时，流量会自动切换到其他正常的物理链路，业务无感知中断，实现秒级故障切换，提升网络可靠性。
避免环路：聚合后的多条物理链路被视为一条逻辑链路，STP 不会阻塞聚合组内的成员接口，既利用了冗余链路，又避免了二层环路。
负载均衡：流量会按照预设的负载均衡算法，均匀分配到聚合组内的各条物理链路上，避免单条链路拥塞。

1.2 链路聚合的模式

链路聚合分为手工静态聚合模式 和LACP 动态聚合模式两大类，华为设备通过 Eth-Trunk 接口实现。

1.2.1 手工静态聚合模式

静态聚合是最基础的聚合模式，所有配置均由手工完成，不依赖 LACP 协议协商，聚合组内的所有成员接口均为活动接口，参与数据转发。

特点

配置简单，无需协议协商，适用于拓扑固定、设备兼容性要求高的场景。
聚合组内所有物理接口均处于活动状态，只要有一条链路正常，聚合接口就不会 down。
仅能检测直连链路的物理故障，无法检测链路错连、对端配置不一致等二层故障，故障检测能力弱。

完整配置命令

复制代码

# 1. 创建Eth-Trunk逻辑聚合接口，进入聚合接口视图（trunk-id取值范围0-4095）
[Huawei] interface Eth-Trunk 0

# 2. （可选）配置聚合模式为手工静态负载均衡（华为设备默认模式，可省略）
[Huawei-Eth-Trunk0] mode manual load-balance

# 3. 将物理接口加入聚合组，有两种配置方式
## 方式一：在Eth-Trunk接口视图批量添加成员接口（推荐，配置高效）
[Huawei-Eth-Trunk0] trunkport GigabitEthernet 0/0/1 to 0/0/4  # 批量添加连续接口
[Huawei-Eth-Trunk0] trunkport GigabitEthernet 0/0/5 0/0/6      # 添加不连续接口

## 方式二：在物理接口视图，逐个绑定到聚合组
[Huawei] interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1] eth-trunk 0
[Huawei-GigabitEthernet0/0/1] quit

# 4. 针对聚合接口配置二层属性（与普通物理接口配置逻辑完全一致）
## 示例：配置为Trunk类型，放通VLAN 1-10
[Huawei-Eth-Trunk0] port link-type trunk
[Huawei-Eth-Trunk0] port trunk allow-pass vlan 1 to 10

## 示例：配置为Access类型，加入VLAN 10
[Huawei-Eth-Trunk0] port link-type access
[Huawei-Eth-Trunk0] port default vlan 10

# 5. （可选）配置最小活动接口数
[Huawei-Eth-Trunk0] least active-linknumber 2
# 作用：当活动链路数目小于该阈值时，Eth-Trunk接口整体转为Down状态，保障最小带宽，避免单链路过载

聚合删除命令

复制代码

# 方式一：在物理接口视图，解除接口与聚合组的绑定
[Huawei-GigabitEthernet0/0/1] undo eth-trunk

# 方式二：直接删除整个Eth-Trunk聚合接口（会自动解除所有成员接口的绑定）
[Huawei] undo interface Eth-Trunk 0

1.2.2 LACP 动态聚合模式（LACP 模式）

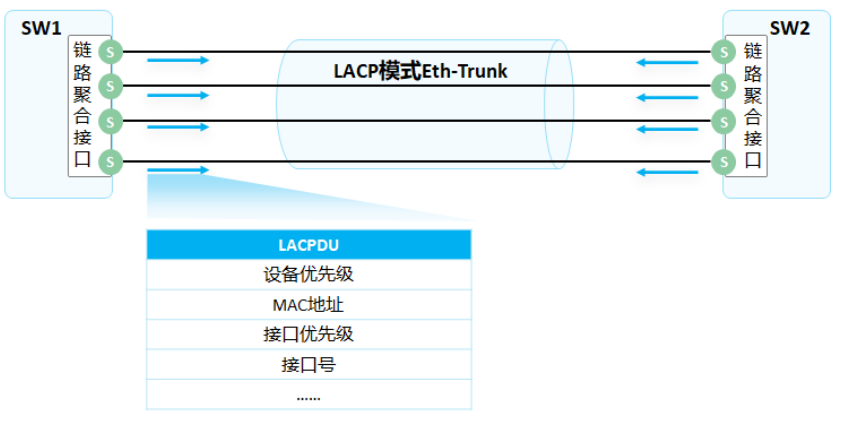

LACP（Link Aggregation Control Protocol，链路聚合控制协议），遵循 IEEE 802.3ad 标准，是动态聚合的核心协议。设备间通过交互 LACPDU（链路聚合控制协议数据单元）进行参数协商，自动选举活动接口与备份接口，实现链路的动态聚合与故障切换。

特点

通过协议自动协商，避免手工配置错误导致的聚合失败，配置一致性要求更严格。

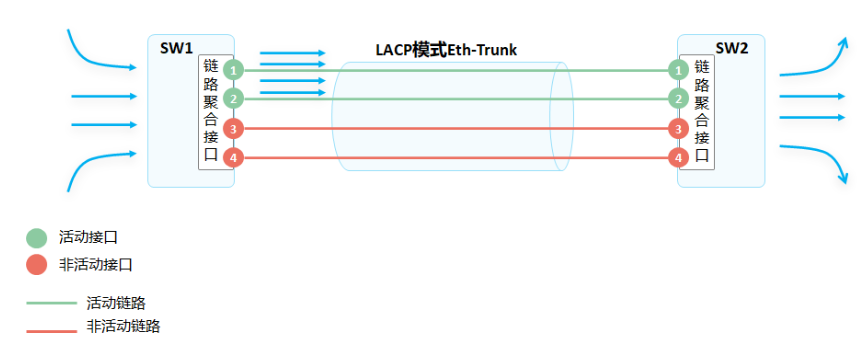

支持活动接口与非活动（备份）接口的区分，可配置最大活动接口数，实现链路的冗余备份。
可实时检测链路状态、对端配置，故障检测能力更强，切换更精准。
支持系统优先级、接口优先级的自定义，可灵活控制活动接口的选举。

LACP 协商规则

主动端选举 ：通过系统 LACP 优先级选举主动端，优先级数值越小，优先级越高；优先级相同时，比较设备 MAC 地址，MAC 越小越优先。两端均以主动端的规则选举活动接口。
- 系统 LACP 优先级默认值为 32768，可手动修改。
活动接口选举：主动端选举完成后，两端以主动端的接口优先级选举活动接口：
- 先比较接口 LACP 优先级，数值越小优先级越高，优先被选为活动接口。
- 接口优先级相同时，比较接口编号，编号越小越优先。
最大 / 最小活动接口数：
- 最大活动接口数：当成员接口数量超过该数值时，优先级低的接口成为备份（非活动）接口，仅活动接口参与数据转发。
- 最小活动接口数：当活动链路数小于该阈值时，Eth-Trunk 接口整体 Down，保障最小带宽。

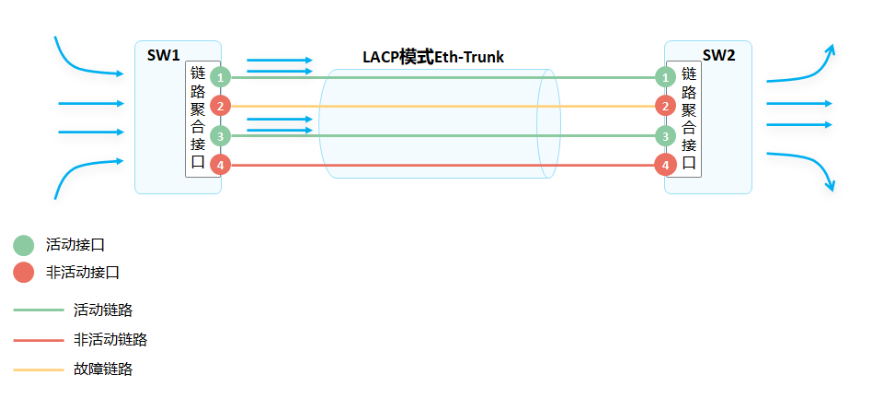

故障切换 ：当活动链路故障时，自动从备份接口中选举优先级最高的接口，切换为活动接口，接替转发流量，实现业务无感知。

完整配置命令

复制代码

# 1. 创建Eth-Trunk聚合接口
[Huawei] interface Eth-Trunk 0

# 2. 配置聚合模式为LACP静态模式（华为LACP模式命令）
[Huawei-Eth-Trunk0] mode lacp-static

# 3. 批量添加成员接口到聚合组
[Huawei-Eth-Trunk0] trunkport GigabitEthernet 0/0/1 to 0/0/6

# 4. （可选）配置系统LACP优先级（数值越小越优先，需在系统视图配置）
[Huawei] lacp priority 1000

# 5. （可选）配置接口LACP优先级（数值越小越优先，需在成员接口视图配置）
[Huawei] interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1] lacp priority 100
[Huawei-GigabitEthernet0/0/1] quit

# 6. （可选）配置最大活动接口数（两端需保持一致）
[Huawei-Eth-Trunk0] max active-linknumber 4

# 7. （可选）配置最小活动接口数
[Huawei-Eth-Trunk0] least active-linknumber 2

# 8. （可选）使能不同速率接口加入同一聚合组的功能（默认关闭，非必要不开启）
[Huawei-Eth-Trunk0] mixed-rate link enable

# 9. 配置聚合接口的二层属性（与静态模式一致）
[Huawei-Eth-Trunk0] port link-type trunk
[Huawei-Eth-Trunk0] port trunk allow-pass vlan 1 to 10

1.3 链路聚合的配置限制与约束

为了保障聚合组正常工作，必须遵守以下配置规则，否则会导致聚合失败：

两端设备配置必须一致：聚合组两端的设备，Eth-Trunk 模式（静态 / LACP）、成员接口数量、接口速率、双工模式、VLAN 配置、二层属性必须完全一致。
成员接口速率必须一致：默认情况下，只有相同速率、相同双工模式的接口才能加入同一个聚合组，速率不一致的接口不允许加入聚合组。
成员接口不能有独立配置：加入聚合组前，成员接口不能有任何独立的二层 / 三层配置；加入聚合组后，所有配置必须针对 Eth-Trunk 逻辑接口进行，不能再对成员接口单独配置。
接口类型限制：一个物理接口只能加入一个 Eth-Trunk 聚合组，若需加入其他聚合组，必须先退出当前聚合组。
二层 / 三层一致性：Eth-Trunk 接口要么整体为二层接口，要么整体为三层接口，成员接口的类型必须与聚合接口保持一致。

1.4 链路聚合的负载均衡机制

华为设备的 Eth-Trunk 默认采用基于数据流的负载均衡，也可手动配置基于数据包的负载均衡，核心是通过哈希算法将流量均匀分配到各条物理链路上。

1.4.1 负载均衡模式分类

基于数据流的负载均衡（默认模式）
- 原理：将属于同一个数据流（同一会话，如相同源目 IP、源目 MAC、源目端口）的流量，固定分配到同一条物理链路上转发。
- 优势：保证同一个数据流的报文按顺序到达，不会出现乱序问题，适配绝大多数 TCP 业务场景，是默认推荐模式。
- 劣势：单条大流量数据流无法占用多条链路的总带宽。
基于数据包的负载均衡
- 原理：将数据包逐包分配到不同的物理链路上转发，即使是同一个数据流的报文，也会走不同链路。
- 优势：可充分利用所有链路的总带宽，单条大流量也能实现带宽叠加。
- 劣势：同一个数据流的报文可能出现乱序，导致 TCP 重传，影响业务性能，仅适用于对乱序不敏感的场景。

1.4.2 负载均衡哈希算法配置

华为设备可通过命令自定义负载均衡的哈希因子，适配不同的业务场景，命令如下：

复制代码

# 进入Eth-Trunk接口视图
[Huawei] interface Eth-Trunk 0

# 配置负载均衡哈希算法，可选参数如下
[Huawei-Eth-Trunk0] load-balance ?
  dst-ip        根据目的IP地址哈希
  dst-mac       根据目的MAC地址哈希
  src-dst-ip    根据源IP+目的IP组合哈希（最常用，推荐）
  src-dst-mac   根据源MAC+目的MAC组合哈希
  src-ip        根据源IP地址哈希
  src-mac       根据源MAC地址哈希

场景推荐：

交换机之间互联、三层转发场景：推荐使用src-dst-ip，流量分配更均匀。

二层接入、同网段转发场景：推荐使用src-dst-mac。

1.5 链路聚合状态查看命令

复制代码

# 查看Eth-Trunk聚合接口的摘要信息、成员接口状态、活动/备份状态
[Huawei] display eth-trunk 0

# 查看Eth-Trunk接口的负载均衡模式
[Huawei] display eth-trunk 0 load-balance

# 查看LACP模式下的系统优先级、接口优先级、协商状态
[Huawei] display lacp statistics eth-trunk 0

二、VRRP（虚拟路由器冗余协议）技术

2.1 VRRP 概述

2.1.1 技术背景

园区网中，终端设备的网关通常为单一的路由器 / 三层交换机接口，若该网关设备 / 接口故障，终端将无法访问外网或其他网段，出现单点故障，导致业务中断。VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议），是专门解决网关单点故障的三层冗余技术，是园区网网关高可用的核心标准协议，遵循 RFC 3768 标准。

2.1.2 定义与作用

VRRP 将多台三层设备（路由器、三层交换机）组成一个VRRP 备份组，虚拟出一个统一的虚拟网关（虚拟 IP + 虚拟 MAC 地址），终端设备仅需配置该虚拟网关为默认网关。备份组内会选举出一台主设备（Master）和多台备份设备（Backup），主设备负责承担网关的转发工作，备份设备实时监听主设备状态；当主设备故障时，备份设备会自动切换为新的主设备，继续承担网关转发功能，实现网关的冗余备份，终端全程无感知，业务不中断。

2.1.3 VRRP 基础概念

VRRP 备份组（VRID）
- VRID 即虚拟路由器 ID，是 VRRP 备份组的唯一标识，为 8 位二进制数，取值范围 1-255。
- 同一个 VRRP 备份组内的所有设备，VRID 必须完全一致；不同备份组的 VRID 不能重复。
虚拟 IP 地址
- 即虚拟网关地址，由管理员手动配置，必须与 VRRP 备份组内设备的接口 IP 地址处于同一个网段。
- 同一个 VRRP 备份组内的所有设备，虚拟 IP 地址必须完全一致，终端设备的默认网关就是该虚拟 IP。
虚拟 MAC 地址
- VRRP 备份组会自动生成一个虚拟 MAC 地址，格式为：0000-5e00-01XX，其中最后两位 XX 为 VRID 的十六进制数值。
- 例如 VRID 为 1，虚拟 MAC 为0000-5e00-0101；VRID 为 10，虚拟 MAC 为0000-5e00-010a。
- 终端设备通过 ARP 请求，获取虚拟 IP 对应的虚拟 MAC 地址，实现二层转发。
VRRP 优先级
- 优先级为 8 位二进制数，取值范围 1-255，数值越大，优先级越高。
- 设备默认优先级为 100；优先级 255 为保留值，仅当设备接口 IP 与虚拟 IP 完全一致时（IP 地址拥有者），优先级自动为 255，直接成为 Master 主设备。
VRRP 报文与传输
- VRRP 报文封装在 IP 报文中，使用 IPv4 组播地址224.0.0.18发送，IP 协议号为 112。
- 报文 TTL 值必须为 255，设备收到 TTL≠255 的 VRRP 报文会直接丢弃，防止跨网段攻击。
- 主设备默认每隔 1 秒（Hello Time）发送一次 VRRP 通告报文，向备份设备宣告自身状态正常。
失效计时器（Master_Down_Interval）
- 备份设备在该计时器超时前，未收到主设备的 VRRP 通告报文，就认为主设备故障，会触发主备切换。
- 计算公式：Master_Down_Interval = 3 * Hello_Time + (256 - 优先级)/256，默认 Hello Time 为 1 秒，默认优先级 100 时，失效时间约为 3.6 秒。

2.2 VRRP 主备选举规则

VRRP 备份组的主设备（Master）、备份设备（Backup）选举，遵循以下优先级规则：

优先比较优先级 ：VRRP 备份组内，优先级数值最大的设备成为 Master 主设备，其余设备为 Backup 备份设备。
优先级相同时 ：比较设备 VRRP 接口的实际 IP 地址，IP 地址数值更大的设备成为 Master 主设备。
IP 地址拥有者：若设备的接口 IP 与虚拟 IP 完全一致，优先级自动为 255，直接成为 Master，无需选举。

2.3 VRRP 工作机制

2.3.1 抢占机制

VRRP 默认开启抢占模式，核心规则：

当备份设备发现自身优先级高于当前 Master 设备的优先级时，会立即抢占成为新的 Master 设备，原 Master 设备降级为 Backup。
若优先级相同，不会触发抢占，保持当前主备状态不变。
可手动配置抢占延迟时间，避免网络震荡导致的频繁主备切换。

2.3.2 故障切换流程

正常工作状态：Master 主设备周期性发送 VRRP 通告报文，承担网关转发功能；Backup 备份设备监听报文，不参与转发。
主设备故障：Master 设备宕机 / 接口故障，停止发送 VRRP 通告报文。
主备切换：Backup 设备在 Master_Down_Interval 计时器超时后，未收到通告报文，认为主设备故障，优先级最高的 Backup 设备会抢占成为新的 Master，发送免费 ARP 报文，刷新全网的 ARP 表项，宣告虚拟 IP 和虚拟 MAC 的新位置。
流量切换：终端设备的网关流量自动切换到新的 Master 设备，全程无感知，业务不中断。
原主设备恢复：原 Master 设备恢复后，若优先级高于当前 Master，会通过抢占机制重新成为 Master；若优先级相同，则保持当前 Backup 状态。

2.4 VRRP 基础配置命令

VRRP 所有配置均在三层接口（物理接口、VLANIF 接口）下完成，华为设备默认开启 VRRP 功能。

2.4.1 基础主备配置示例

场景：两台三层交换机 SW1、SW2 组成 VRRP 备份组，VRID=1，虚拟网关 IP=192.168.1.254；SW1 为主设备，优先级 200；SW2 为备份设备，默认优先级 100。

SW1（主设备）配置

复制代码

# 1. 进入三层接口（VLANIF接口/物理接口），配置接口IP
[SW1] interface Vlanif 2
[SW1-Vlanif2] ip address 192.168.1.1 255.255.255.0

# 2. 创建VRRP备份组，配置虚拟IP地址
[SW1-Vlanif2] vrrp vrid 1 virtual-ip 192.168.1.254

# 3. 配置VRRP优先级，数值越大越优先，使其成为主设备
[SW1-Vlanif2] vrrp vrid 1 priority 200

# 4. （可选）配置抢占延迟时间，单位秒，避免网络震荡
[SW1-Vlanif2] vrrp vrid 1 preempt-mode timer delay 30

# 5. （可选）配置VRRP通告报文的发送间隔，单位秒，默认1秒
[SW1-Vlanif2] vrrp vrid 1 timer advertise 1

[SW1-Vlanif2] quit

SW2（备份设备）配置

复制代码

# 1. 进入同网段三层接口，配置接口IP
[SW2] interface Vlanif 2
[SW2-Vlanif2] ip address 192.168.1.2 255.255.255.0

# 2. 创建相同VRID的VRRP备份组，配置相同的虚拟IP地址
[SW2-Vlanif2] vrrp vrid 1 virtual-ip 192.168.1.254

# 3. 保持默认优先级100，作为备份设备
[SW2-Vlanif2] quit

2.4.2 进阶配置：上行链路监控

场景：主设备 SW1 的上行链路故障时，虽然设备本身正常，但终端无法访问外网，需手动配置上行链路监控，当上行链路故障时，自动降低主设备的 VRRP 优先级，触发主备切换。

配置命令（SW1 主设备）：

复制代码

[SW1] interface Vlanif 2

# 监控上行接口GigabitEthernet 0/0/1，当该接口Down时，将本设备VRRP优先级降低30
[SW1-Vlanif2] vrrp vrid 1 track interface GigabitEthernet 0/0/1 reduced 30

[SW1-Vlanif2] quit

说明：原优先级为 200，上行接口故障后，优先级变为 170，若仍高于备份设备，可调整 reduced 数值，确保优先级低于备份设备，触发主备切换。

2.5 VRRP 状态查看与排障命令

复制代码

# 查看VRRP备份组的摘要信息，包括VRID、状态、接口、虚拟IP、主备角色
[Huawei] display vrrp brief

# 查看指定接口的VRRP详细信息，包括优先级、计时器、虚拟MAC、抢占模式、跟踪配置等
[Huawei] display vrrp interface GigabitEthernet 0/0/1
[Huawei] display vrrp interface Vlanif 2

# 查看VRRP报文的统计信息，包括发送、接收、错误报文数量
[Huawei] display vrrp statistics

命令输出解读示例

复制代码

<Huawei> display vrrp brief
Total:1  Master:1  Backup:0  Non-active:0
VRID  State    Interface      Type    Virtual IP
--------------------------------------------------
1     Master   GE0/0/1        Normal  192.168.1.254

<Huawei> display vrrp interface GigabitEthernet 0/0/1
GigabitEthernet0/0/1 | Virtual Router 1
  State : Master                  # 本设备角色
  Virtual IP : 192.168.1.254     # 虚拟网关IP
  Master IP : 192.168.1.1        # 主设备接口实际IP
  PriorityRun : 100               # 运行时优先级
  PriorityConfig : 100            # 配置的优先级
  MasterPriority : 100            # 主设备优先级
  Preempt : YES   Delay Time : 0 s  # 抢占模式与延迟时间
  TimerRun : 1 s                  # 运行的通告间隔
  TimerConfig : 1 s               # 配置的通告间隔
  Auth type : NONE                # 认证类型
  Virtual MAC : 0000-5e00-0101  # 虚拟MAC地址
  Check TTL : YES                 # TTL检查
  Config type : normal-vrrp       # 配置类型
  Backup-forward : disabled
  Create time : 2025-03-31 20:36:37 UTC-08:00
  Last change time : 2025-03-31 20:36:40 UTC-08:00

2.6 VRRP 配置注意事项

VRID 与虚拟 IP 一致性：同一个 VRRP 备份组内的所有设备，VRID、虚拟 IP 地址必须完全一致，否则无法形成备份组。
网段一致性：虚拟 IP 地址必须与 VRRP 接口的实际 IP 地址处于同一个 IP 网段，且不能是广播地址、环回地址。
二层连通性：VRRP 备份组内的设备，必须在同一个二层广播域内，否则无法收到对方的 VRRP 组播报文，导致主备协商失败。
STP 联动：VRRP 备份组的互联接口，需确保 STP 不会阻塞，避免 VRRP 报文无法转发。
安全加固：可配置 VRRP 认证（明文 / MD5），防止非法设备加入 VRRP 备份组，恶意抢占主设备角色。
主备路径对称：主备设备的上行、下行路径需保持对称，避免主备切换后出现路由不可达的问题。

三、链路聚合 + VRRP 组合部署方案

链路聚合与 VRRP 是园区网高可用设计的黄金组合，是企业园区网的标准部署架构：

链路聚合：解决交换机之间、交换机与路由器之间的链路带宽瓶颈与链路单点故障，实现链路层的冗余与带宽叠加。
VRRP：解决终端网关的单点故障，实现三层网关的冗余备份，保障终端的网络访问连续性。

典型部署架构

接入层到汇聚层：接入交换机与两台汇聚交换机之间，分别部署链路聚合，实现上行链路的带宽叠加与冗余。
汇聚层双机冗余：两台汇聚交换机之间通过链路聚合互联，保障设备间的二层连通性与带宽。
网关冗余：两台汇聚交换机针对每个业务 VLAN，部署 VRRP 备份组，虚拟出统一的网关地址，作为终端的默认网关。
效果：无论是链路故障，还是单台汇聚设备故障，都不会导致业务中断，实现了链路层 + 网络层的双重高可用，同时充分利用了冗余链路的带宽资源。
