【OSG学习笔记】Day 47:相机漫游实现

相机漫游实现：基于 CameraManipulator 自定义匀速环绕相机

在 OpenSceneGraph（OSG）三维开发中，相机漫游是最核心的交互能力之一。

它指虚拟相机按照预设的轨迹（如圆周、直线、自定义路径）在场景中自动运动，实现模型环绕观察、场景巡航、自动演示等效果。

本文将基于新版 OSG 标准的 CameraManipulator ，从零实现一个稳定、匀速、环绕原点 的相机漫游控制器，并结合完整可运行代码，深入讲解类继承关系、相机矩阵原理、圆周旋转数学实现，彻底解决黑屏、模型丢失、旋转异常等问题。

---

核心基础

OSG 3.x 之后，所有相机控制器必须继承 osgGA::CameraManipulator，它是官方唯一标准的相机操控抽象基类。

完整继承链

osg::Referenced        // 智能指针内存管理（OSG 所有对象基类）
    ↓
osg::Object            // 基础对象属性
    ↓
osgGA::GUIEventHandler  // 事件处理器（接收鼠标/键盘/帧事件）
    ↓
osgGA::CameraManipulator  // 【抽象相机控制器】我们自定义类的父类
    ↓
自定义类：PathCamera      // 本文实现的环绕漫游相机

必须实现的核心接口

CameraManipulator 是抽象类，子类必须重写 4 个纯虚函数：

1. getMatrix()：返回相机自身变换矩阵（最核心）
2. getInverseMatrix()：返回逆矩阵（渲染管线必需）
3. setByMatrix()：通过矩阵设置相机（本文无需使用，空实现）
4. setByInverseMatrix()：通过逆矩阵设置相机（本文无需使用，空实现）

同时继承 GUIEventHandler 的 handle() 函数，处理帧更新事件，驱动相机运动。

---

相机漫游原理

本文实现的是水平圆周环绕漫游：

1. 相机在 X-Y 平面 绕原点 (0,0,0) 做匀速圆周运动
2. 相机高度固定（Z=20）
3. 相机始终看向原点（保证模型永远在画面中心）
4. 使用三角函数 sin / cos 计算圆周坐标
5. 严格遵循 OSG 相机矩阵规则，避免模型看不见

坐标系说明（OSG 默认右手系）：

• X 轴：左右
• Y 轴：前后（深度）
• Z 轴：上下

---

完整可运行代码

#include <osgViewer/Viewer>
#include <osg/Group>
#include <osgDB/ReadFile>
#include <osgGA/CameraManipulator>
#include <iostream>
#include <cmath>

using namespace osg;
using namespace osgGA;
using namespace osgViewer;

// 自定义环绕漫游相机：继承新版标准 CameraManipulator
class PathCamera : public osgGA::CameraManipulator
{
public:
    // 构造函数：初始化时间为0
    PathCamera() : _time(0) {}

    // 事件处理函数：继承自 GUIEventHandler，每一帧都会调用
    bool handle(const osgGA::GUIEventAdapter& ea, osgGA::GUIActionAdapter& aa) override
    {
        // 判断事件：是否为【帧更新事件】（每一帧触发一次）
        if (ea.getEventType() == osgGA::GUIEventAdapter::FRAME)
        {
            // 匀速累加时间：控制旋转速度
            // 数值越小旋转越慢，越大越快
            _time += 0.005;
            // 请求渲染窗口刷新画面
            aa.requestRedraw();
            // 事件已处理完成
            return true;
        }
        // 其他事件不处理
        return false;
    }

    // 【核心函数】获取相机变换矩阵（OSG 渲染时持续调用）
    osg::Matrixd getMatrix() const override
    {
        // 1. 用时间作为旋转角度
        double angle = _time;

        // 2. 计算相机位置：圆周运动公式
        // 半径 = 70，高度 Z = 20
        osg::Vec3 eye(
            70 * cos(angle),   // X 坐标：左右圆周运动
            -70 * sin(angle),  // Y 坐标：前后圆周运动
            20                 // Z 坐标：固定高度 20
        );

        // 3. 相机观察目标点：原点（模型位置）
        osg::Vec3 center(0, 0, 0);
        // 4. 相机头顶方向：Z轴向上
        osg::Vec3 up(0, 0, 1);

        // 5. 生成相机矩阵：必须取 inverse()！
        // lookAt 生成视图矩阵，CameraManipulator 需要返回相机自身矩阵
        return osg::Matrixd::inverse(osg::Matrixd::lookAt(eye, center, up));
    }

    // 必须实现：返回逆矩阵
    osg::Matrixd getInverseMatrix() const override
    {
        return osg::Matrixd::inverse(getMatrix());
    }

    // 必须实现：空实现（本文不需要）
    void setByMatrix(const osg::Matrixd&) override {}
    void setByInverseMatrix(const osg::Matrixd&) override {}

private:
    double _time; // 时间变量：控制旋转角度
};

// 主函数
int main()
{
    // 1. 创建 OSG 查看器（窗口+渲染循环）
    ref_ptr<Viewer> viewer = new Viewer;
    // 2. 创建场景根节点
    ref_ptr<Group> root = new Group;

    // 3. 加载牛模型

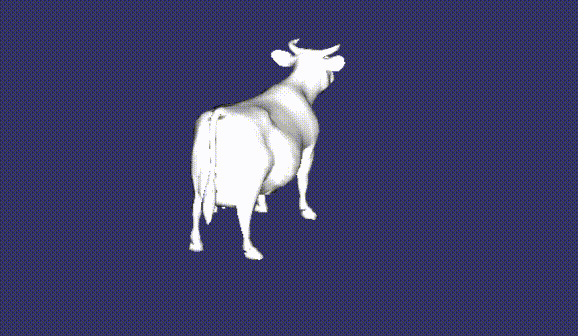

    ref_ptr<Node> cow = osgDB::readNodeFile("cow.osg");
    if (!cow) {
        std::cerr << "ERROR：找不到 cow.osg 模型文件！" << std::endl;
        return -1;
    }
    // 4. 将模型加入场景
    root->addChild(cow);

    // 5. 设置自定义环绕相机
    viewer->setCameraManipulator(new PathCamera());

    // 6. 设置场景数据
    viewer->setSceneData(root);
    // 7. 初始化渲染环境
    viewer->realize();
    // 8. 启动渲染循环
    return viewer->run();
}

---

代码深度解析

1. 旋转的核心：时间驱动角度

_time += 0.005;
double angle = _time;

• 每一帧，_time 固定增加一个极小值
• 角度 angle 随时间匀速增大
• 角度越大，相机位置越靠后 → 形成旋转

2. 圆周运动数学公式（关键）

osg::Vec3 eye(
    70 * cos(angle),
    -70 * sin(angle),
    20
);

这是标准二维圆周运动公式：

• x = r * cos(θ)
• y = -r * sin(θ)

参数含义：

• r = 70：旋转半径（相机离模型的距离）
• θ = angle：旋转角度
• Z=20：相机高度固定

负号 -70*sin 是为了让旋转方向符合视觉习惯。

3. 相机始终看向模型

Matrixd::lookAt(eye, center, up)

• eye：相机当前位置
• center：观察点（原点）
• up：头顶方向

作用：强制相机镜头永远对准模型，不会跑偏、不会丢失目标。

4. 必须加 inverse()

return Matrixd::inverse(lookAt(...));

• lookAt() 生成的是视图矩阵（给 shader 用）
• CameraManipulator::getMatrix() 要求返回相机自身的变换矩阵
• 两者互为逆矩阵
• 不加 inverse() → 相机矩阵错误 → 模型看不见

---

总结

本文实现的 OSG 自定义相机漫游控制器，是三维场景自动演示、环绕观察、虚拟巡航的标准方案：

1. 基于新版 osgGA::CameraManipulator，替代废弃的 MatrixManipulator
2. 使用三角函数实现标准圆周环绕运动
3. 通过帧事件 驱动时间，实现绝对匀速旋转
4. 严格遵循 OSG 矩阵规则，保证模型可见
5. 代码轻量、稳定、可直接用于项目
